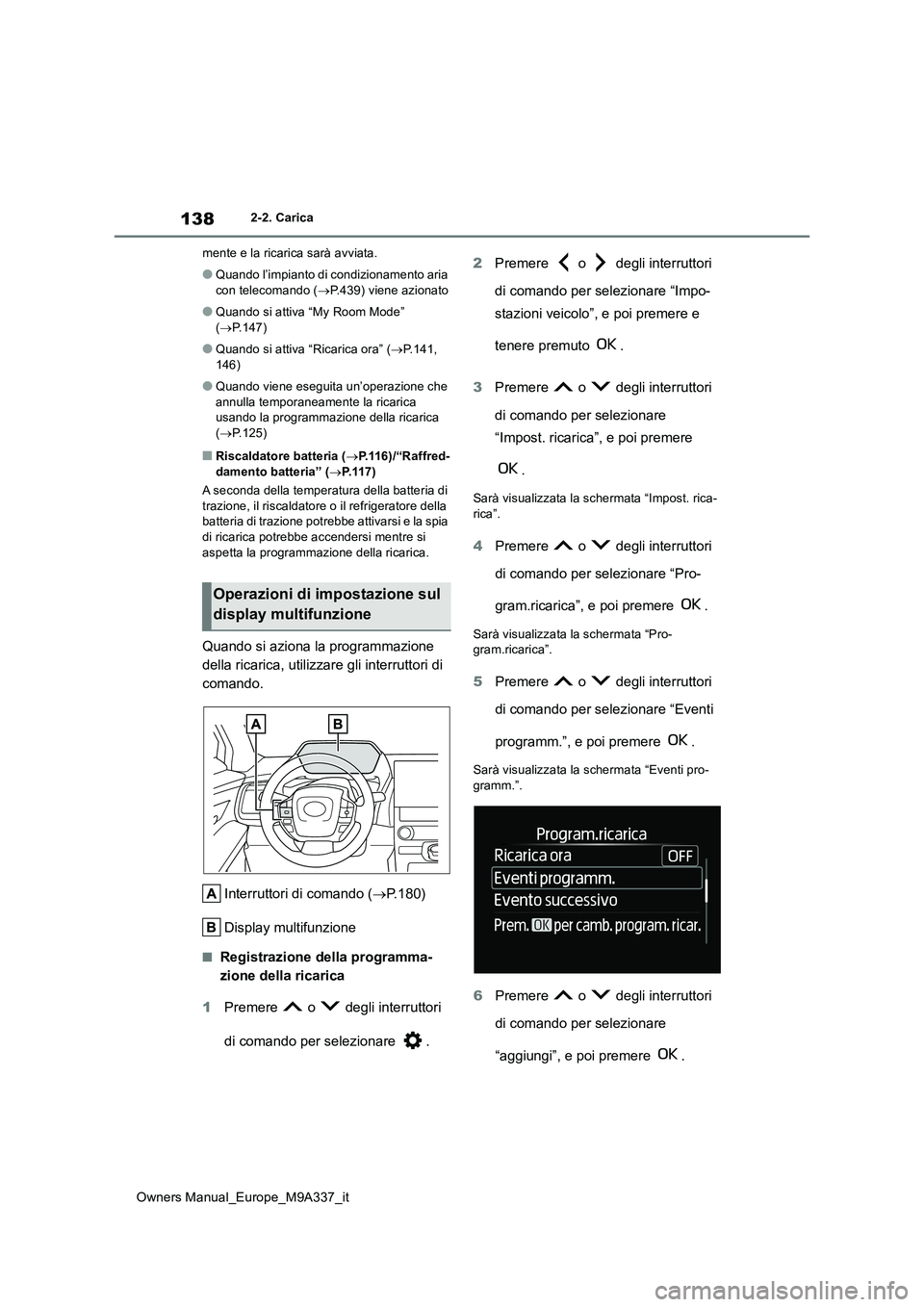

138
Owners Manual_Europe_M9A337_it
2-2. Carica
mente e la ricarica sarà avviata.
●Quando l’impianto di condizionamento aria
con telecomando ( P.439) viene azionato
●Quando si attiva “My Room Mode”
( P.147)
●Quando si attiva “Ricarica ora” (P.141,
146)
●Quando viene eseguita un’operazione che
annulla temporaneamente la ricarica usando la programmazione della ricarica ( P.125)
■Riscaldatore batteria (P.116)/“Raffred-
damento batteria” ( P. 1 1 7 )
A seconda della temperatura della batteria di trazione, il riscaldatore o il refrigeratore della batteria di trazione potrebbe attivarsi e la spia
di ricarica potrebbe accendersi mentre si aspetta la programmazione della ricarica.
Quando si aziona la programmazione
della ricarica, utilizzare gli interruttori di
comando.
Interruttori di comando ( P.180)
Display multifunzione
■Registrazione della programma-
zione della ricarica
1 Premere o degli interruttori
di comando per selezionare .
2 Premere o degli interruttori
di comando per selezionare “Impo-
stazioni veicolo”, e poi premere e
tenere premuto .
3 Premere o degli interruttori
di comando per selezionare
“Impost. ricarica”, e poi premere
.
Sarà visualizzata la schermata “Impost. rica- rica”.
4 Premere o degli interruttori
di comando per selezionare “Pro-
gram.ricarica”, e poi premere .
Sarà visualizzata la schermata “Pro- gram.ricarica”.
5 Premere o degli interruttori
di comando per selezionare “Eventi
programm.”, e poi premere .
Sarà visualizzata la schermata “Eventi pro-
gramm.”.
6 Premere o degli interruttori
di comando per selezionare
“aggiungi”, e poi premere .
Operazioni di impostazione sul
display multifunzione

141
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
“Modifica”
Modificare le impostazioni desiderate come
descritto iniziando dalla fase 7 della proce-
dura “Registrazione della programmazione
della ricarica”. ( P.138)
Premere per tornare alla schermata
precedente.
 “Elimina”
Sarà visualizzata una schermata di con-
ferma della cancellazione.
Premere o degli interruttori di
comando per selezionare “Sì”, e poi premere
per cancellare la programmazione
della ricarica selezionata.
Per annullare la cancellazione, selezionare
“No” e poi premere “ ”.
Premere per tornare alla schermata
precedente.
■Impostare “Ricarica ora” su ON
L’impostazione “Ricarica ora” può
essere modificata mediante una delle
due procedure seguenti.
Operazione sulla schermata “Pro-
gram.ricarica”
1 Eseguire la fase da 1 a 4 della pro-
cedura “Registrazione della pro-
grammazione della ricarica”
( P.138) e visualizzare la scher-
mata “Program.ricarica”.
2 Premere o degli interruttori
di comando per selezionare “Rica-
rica ora”, e poi premere .
Ogni volta che si preme il pulsante
, “Ricarica ora” viene commutato
tra on e off.
Operazione sulla schermata “Chiu-
sura display”*
*: Se “Chiusura display” non è impostato su
“Program.ricarica” nella schermata
del display multifunzione, il “Chiusura
display” non viene visualizzato. In questo
caso, verificare le impostazioni sul display
multifunzione.
1 Spegnere l’interruttore POWER.
Viene visualizzata la schermata
“Chiusura display” sul display multi-
funzione.
(Se la porta viene aperta mentre si
aspetta la programmazione della
ricarica, sarà visualizzata la stessa
schermata.)
2 Premere “ ” per impostare “Rica-
rica ora” su on.
Dopo aver completato le operazioni di
configurazione, l’avvio si avvierà
quando il connettore di ricarica in CA
sarà collegato.
■Visualizzazione di “Evento suc-
cessivo”
1 Eseguire la fase da 1 a 4 della pro-
cedura “Registrazione della pro-
grammazione della ricarica”
( P.138) e visualizzare la scher-
mata “Program.ricarica”.
2 Premere o degli interruttori
di comando per selezionare “Evento
successivo”, e poi premere .

142
Owners Manual_Europe_M9A337_it
2-2. Carica
Sarà visualizzata la schermata “Evento suc- cessivo”.
■Quando le operazioni di impostazione della programmazione della ricarica
vengono annullate
Quando il veicolo si trova nelle seguenti con- dizioni, le operazioni di impostazione della programmazione della ricarica vengono
annullate.
●L’interruttore POWER viene azionato
prima che le imposta zioni siano confer- mate
●Il veicolo inizia a muoversi
●Viene mostrato un display con una priorità
più alta di quella dell’impostazione della programmazione di ricarica
Per i dettagli su come azionare la
schermata dell’impianto audio, fare rife-
rimento a “Manuale utente sistema mul-
timediale”.
Le operazioni di impostazione relative
alla programmazione della ricarica ven-
gono eseguite sulla schermata “Orario
di ricarica”.
■Visualizzazione della schermata
“Orario di ricarica”
1 Attivare l’interruttore POWER e
visualizzare la schermata del menu.
Non è possibile controllare le impostazioni Programmazione della ricarica in modalità
Accessory.
“ACCENSIONE”
2 Selezionare e “Orario di rica-
rica”, in quell’ordine. Sarà visualiz-
zata la schermata “Orario di
ricarica”.NOTA
■Quando si esegue l’operazione di
impostazione
Quando si esegue l’operazione di imposta- zione mentre il sistema EV viene arre-stato, prestare attenzione che la batteria a
12 volt non si scarichi.
Operazioni di impostazione sul
display multimediale

146
Owners Manual_Europe_M9A337_it
2-2. Carica
rio.
■Attivare “Ricarica ora”
1 Visualizzazione della schermata
“Orario di ricarica”. ( P.142)
2 Premere “Ricarica ora”.
Ogni volta che si preme il pulsante,
“Ricarica ora” viene commutato tra on e
off.
Dopo aver completato le operazioni di
configurazione, l’avvio si avvierà
quando il connettore di ricarica in CA
sarà collegato.
■Modifica del Prossimo evento
Se il contenuto della personalizzazione
multimediale “Personalizza ACC” non è
impostato su OFF, la schermata finale
non sarà visualizzata. In tal caso, verifi-
care le impostazioni del sistema multi-
mediale.
Spegnere l’interruttore POWER.
Il Prossimo evento sarà visualizzato in base
alle impostazioni della programmazione
della ricarica.
Quando si preme “OK”, chiudere la scher-
mata Prossimo evento di ricarica.
Quando si preme “Ricarica ora”, la ricarica
adesso viene attivata.
■Quando tutte le programmazioni della
ricarica sono disattivate
L’icona non viene visualizzata sulla scher- mata “Orario di ricarica”.
L’icona sarà visualizzata attivandola sulla schermata “Eventi”.
■Quando le operazioni di impostazione della programmazione della ricarica
vengono annullate
Quando il veicolo si trova nelle seguenti con- dizioni, le operazioni di impostazione della programmazione della ricarica vengono
annullate.
●L’Interruttore POWER è spento prima che
le impostazioni siano confermate.
●Il veicolo inizia a muoversi
●Viene mostrato un display con una priorità più alta di quella dell’impostazione della
programmazione di ricarica
NOTA
■Quando si esegue l’operazione di impostazione
Quando si esegue l’operazione di imposta-
zione mentre il sistema EV viene arre- stato, prestare attenzione che la batteria a 12 volt non si scarichi.

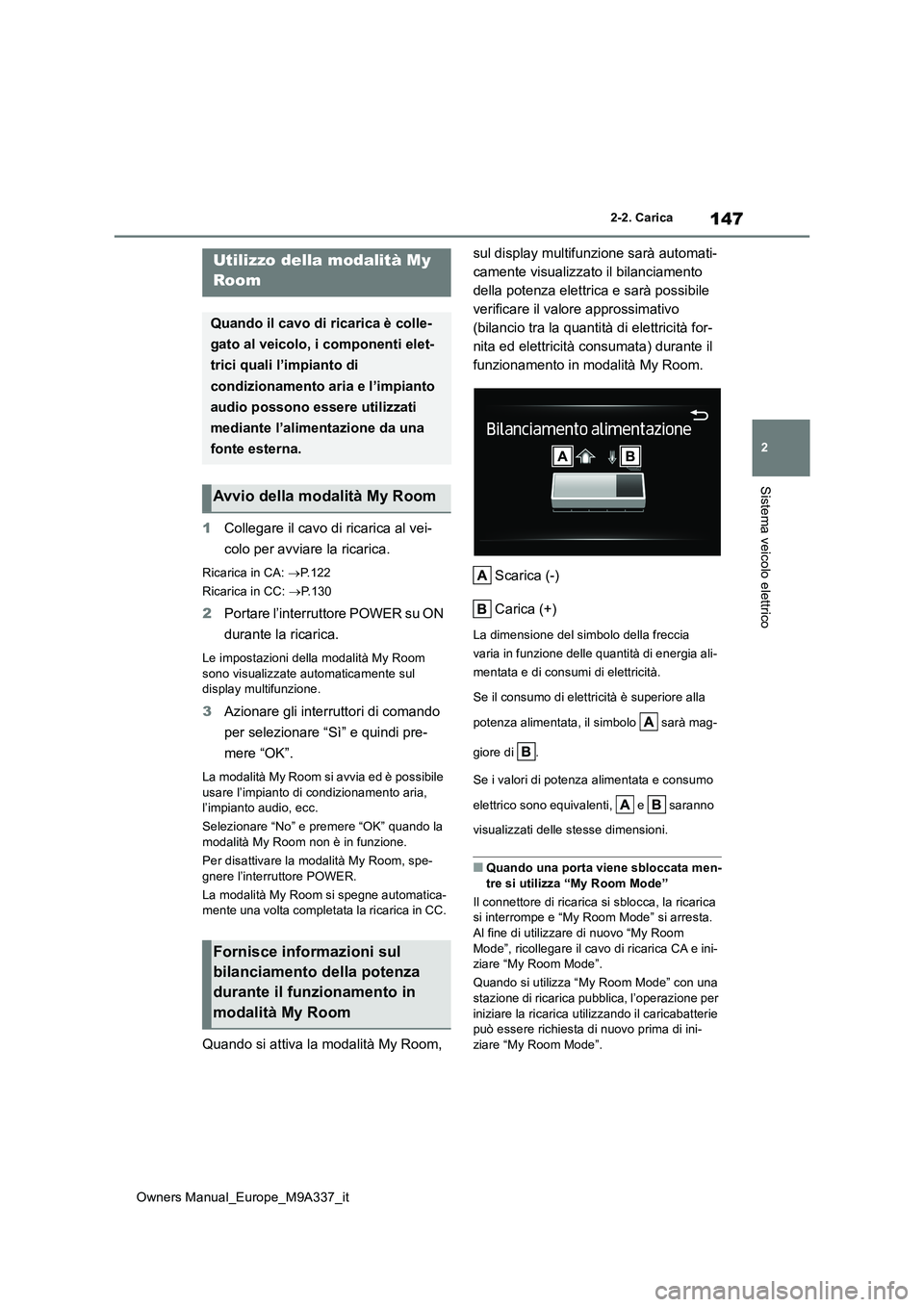

147
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
1Collegare il cavo di ricarica al vei-
colo per avviare la ricarica.
Ricarica in CA: P.122
Ricarica in CC: P.130
2Portare l’interruttore POWER su ON
durante la ricarica.
Le impostazioni della modalità My Room sono visualizzate automaticamente sul display multifunzione.
3 Azionare gli interruttori di comando
per selezionare “Sì” e quindi pre-
mere “OK”.
La modalità My Room si avvia ed è possibile
usare l’impianto di condizionamento aria, l’impianto audio, ecc.
Selezionare “No” e premere “OK” quando la modalità My Room non è in funzione.
Per disattivare la modalità My Room, spe-
gnere l’interruttore POWER.
La modalità My Room si spegne automatica- mente una volta completata la ricarica in CC.
Quando si attiva la modalità My Room,
sul display multifunzione sarà automati-
camente visualizzato il bilanciamento
della potenza elettrica e sarà possibile
verificare il valore approssimativo
(bilancio tra la quantità di elettricità for-
nita ed elettricità consumata) durante il
funzionamento in modalità My Room.
Scarica (-)
Carica (+)
La dimensione del simbolo della freccia
varia in funzione delle quantità di energia ali-
mentata e di consumi di elettricità.
Se il consumo di elettricità è superiore alla
potenza alimentata, il simbolo sarà mag-
giore di .
Se i valori di potenza alimentata e consumo
elettrico sono equivalenti, e saranno
visualizzati delle stesse dimensioni.
■Quando una porta viene sbloccata men- tre si utilizza “My Room Mode”
Il connettore di ricarica si sblocca, la ricarica si interrompe e “My Room Mode” si arresta.
Al fine di utilizzare di nuovo “My Room Mode”, ricollegare il cavo di ricarica CA e ini-ziare “My Room Mode”.
Quando si utilizza “My Room Mode” con una
stazione di ricarica pubblica, l’operazione per iniziare la ricarica utilizzando il caricabatterie può essere richiesta di nuovo prima di ini-
ziare “My Room Mode”.
Utilizzo della modalità My
Room
Quando il cavo di ricarica è colle-
gato al veicolo, i componenti elet-
trici quali l’impianto di
condizionamento aria e l’impianto
audio possono essere utilizzati
mediante l’alimentazione da una
fonte esterna.
Avvio della modalità My Room
Fornisce informazioni sul
bilanciamento della potenza
durante il funzionamento in
modalità My Room

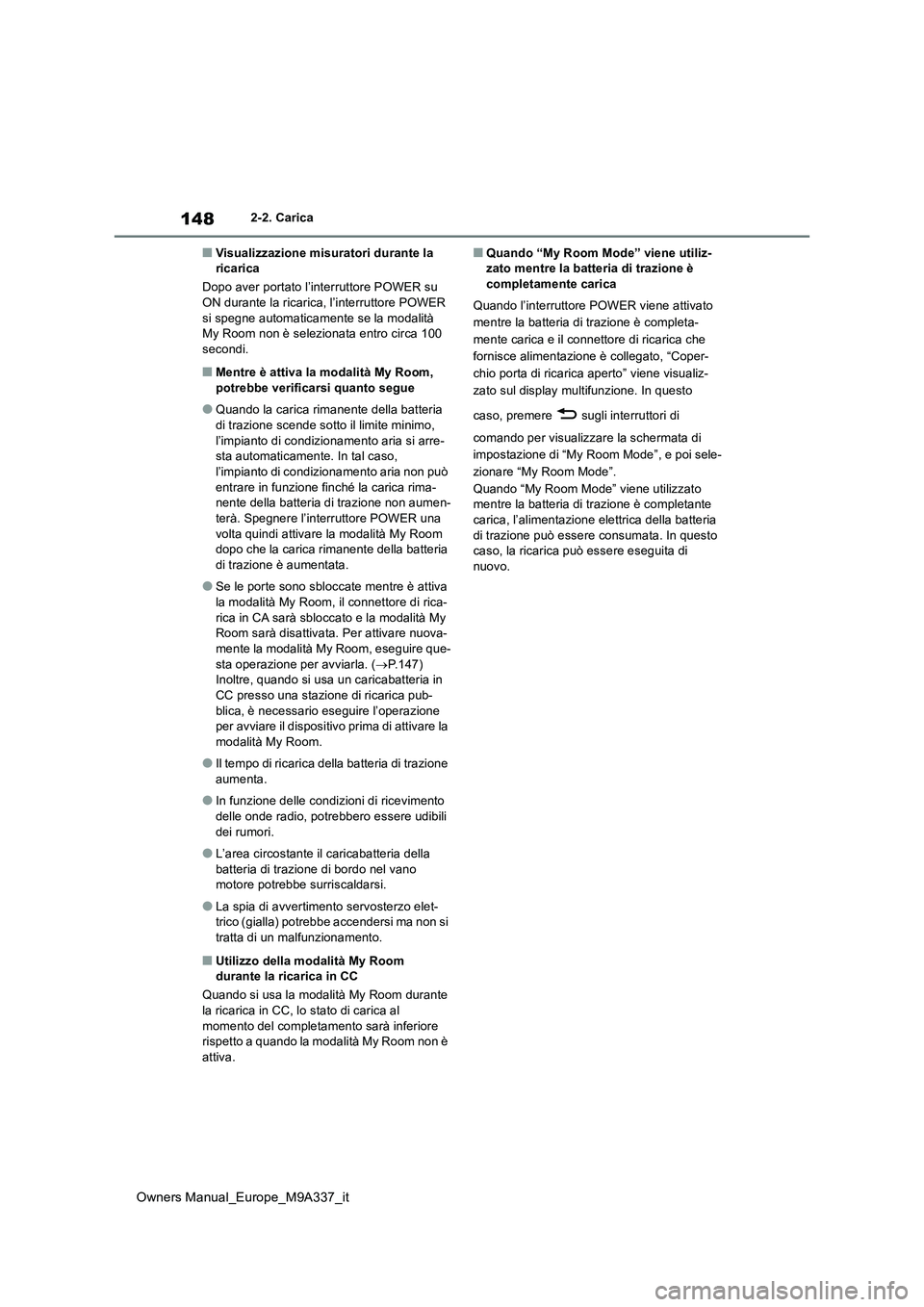

148
Owners Manual_Europe_M9A337_it
2-2. Carica
■Visualizzazione misuratori durante la ricarica
Dopo aver portato l’interruttore POWER su ON durante la ricarica, l’interruttore POWER
si spegne automaticamente se la modalità My Room non è selezionata entro circa 100 secondi.
■Mentre è attiva la modalità My Room,
potrebbe verificarsi quanto segue
●Quando la carica rimanente della batteria
di trazione scende sotto il limite minimo, l’impianto di condizionamento aria si arre-sta automaticamente. In tal caso,
l’impianto di condizionamento aria non può entrare in funzione finché la carica rima-nente della batteria di trazione non aumen-
terà. Spegnere l’interruttore POWER una volta quindi attivare la modalità My Room dopo che la carica rimanente della batteria
di trazione è aumentata.
●Se le porte sono sbloccate mentre è attiva
la modalità My Room, il connettore di rica- rica in CA sarà sbloccato e la modalità My Room sarà disattivata. Per attivare nuova-
mente la modalità My Room, eseguire que- sta operazione per avviarla. ( P.147) Inoltre, quando si usa un caricabatteria in
CC presso una stazione di ricarica pub- blica, è necessario eseguire l’operazione per avviare il dispositivo prima di attivare la
modalità My Room.
●Il tempo di ricarica della batteria di trazione
aumenta.
●In funzione delle condizioni di ricevimento
delle onde radio, potrebbero essere udibili dei rumori.
●L’area circostante il caricabatteria della batteria di trazione di bordo nel vano motore potrebbe surriscaldarsi.
●La spia di avvertimento servosterzo elet-trico (gialla) potrebbe accendersi ma non si
tratta di un malfunzionamento.
■Utilizzo della modalità My Room durante la ricarica in CC
Quando si usa la modalità My Room durante la ricarica in CC, lo stato di carica al
momento del completamento sarà inferiore rispetto a quando la modalità My Room non è attiva.
■Quando “My Room Mode” viene utiliz-zato mentre la batteria di trazione è completamente carica
Quando l’interruttore POWER viene attivato
mentre la batteria di trazione è completa-
mente carica e il connettore di ricarica che
fornisce alimentazione è collegato, “Coper-
chio porta di ricarica aperto” viene visualiz-
zato sul display multifunzione. In questo
caso, premere sugli interruttori di
comando per visualizzare la schermata di
impostazione di “My Room Mode”, e poi sele-
zionare “My Room Mode”.
Quando “My Room Mode” viene utilizzato mentre la batteria di trazione è completante
carica, l’alimentazione elettrica della batteria di trazione può essere consumata. In questo caso, la ricarica può essere eseguita di
nuovo.

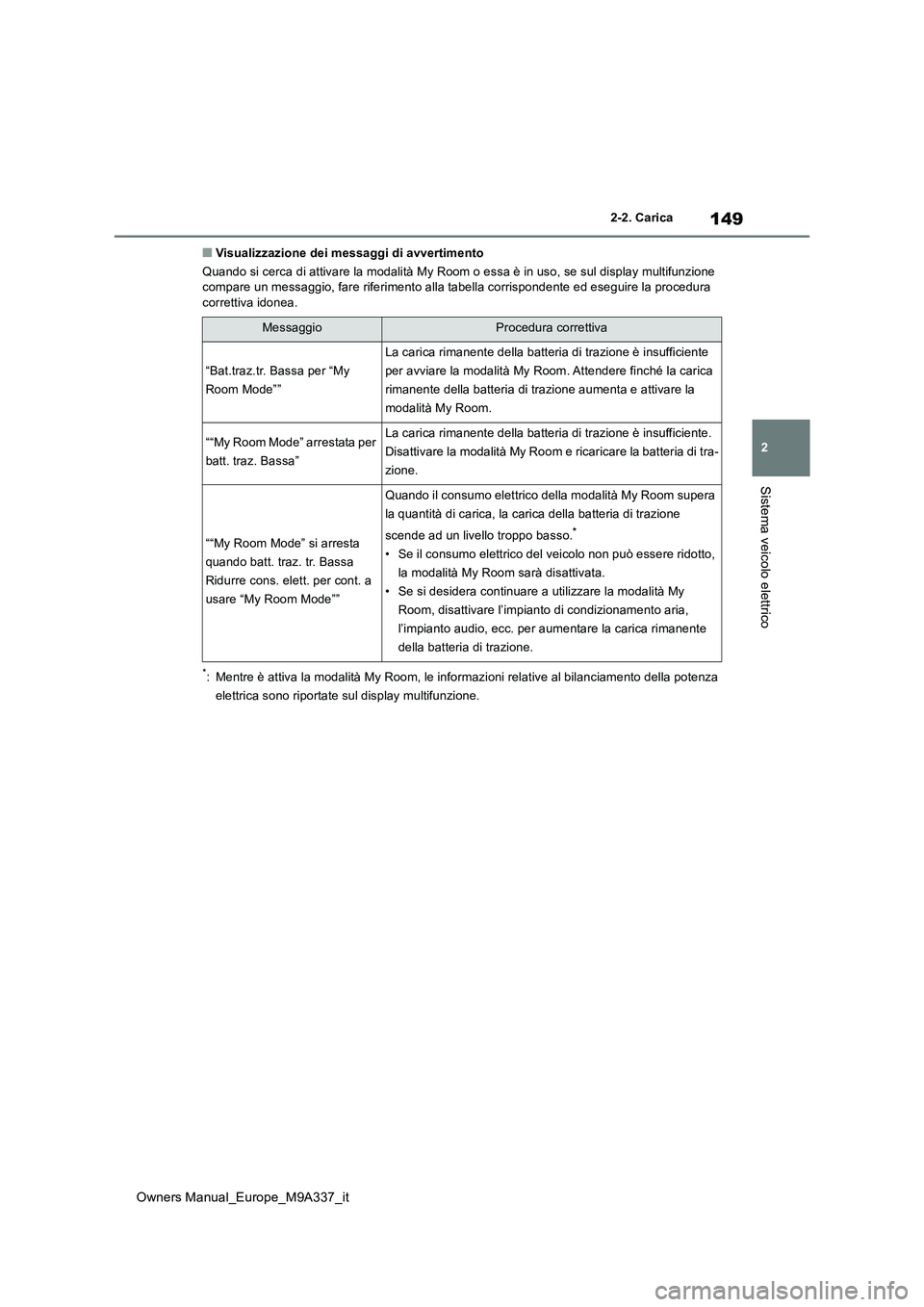

149
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
■Visualizzazione dei messaggi di avvertimento
Quando si cerca di attivare la modalità My Room o essa è in uso , se sul display multifunzione compare un messaggio, fare riferimento alla tabella corrisponde nte ed eseguire la procedura correttiva idonea.
*: Mentre è attiva la modalità My Room, le informazioni relative al bilanciamento della potenza
elettrica sono riportate sul display multifunzione.
MessaggioProcedura correttiva
“Bat.traz.tr. Bassa per “My
Room Mode””
La carica rimanente della batteria di trazione è insufficiente
per avviare la modalità My Room . Attendere finché la carica
rimanente della batteria di trazione aumenta e attivare la
modalità My Room.
““My Room Mode” arrestata per
batt. traz. Bassa”
La carica rimanente della batteria di trazione è insufficiente.
Disattivare la modalità My Room e ricaricare la batteria di tra -
zione.
““My Room Mode” si arresta
quando batt. traz. tr. Bassa
Ridurre cons. elett. per cont. a
usare “My Room Mode””
Quando il consumo elettrico della modalità My Room supera
la quantità di carica, la carica della batteria di trazione
scende ad un livello troppo basso.*
• Se il consumo elettrico del veicolo non può essere ridotto,
la modalità My Room sarà disattivata.
• Se si desidera continuare a utilizzare la modalità My
Room, disattivare l’impianto di condizionamento aria,
l’impianto audio, ecc. per aumentare la carica rimanente
della batteria di trazione.

151
2
Owners Manual_Europe_M9A337_it
2-2. Carica
Sistema veicolo elettrico
Batteria da 12 volt
Tetto solare
Centralina solare
Batteria di trazione
Le informazioni relative al sistema di
carica solare possono essere consul-
tate sul display multifunzione e multi-
mediale.
Interruttori di comando ( P.180)
Display multifunzione
Sistema multimediale
Visualizzazione di informazioni
relative al sistema di carica
solare
