215
Häiriön sattuessa
8►  Käynnistä apua tarvitsevan auton moottori käynnistintä käyttämällä ja anna moottorin
käydä.
Jos moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa, ennen kuin
yrität käynnistää uudelleen.
► Odota,   että   moottori   käy   joutokäyntiä.
►  Irrota
  käynnistyskaapelit  
päinvastaisessa
järjestyksessä .
► 

Anna   moottorin   käydä   vähintään   30  
minuuttia, jotta akku latautuu riittävästi. V

oit
käyttää moottoria seisottamalla autoa paikallaan.
Ajaminen välittömästi ilman, että riittävä lataustaso on saavutettu, voi vaikuttaa
auton tiettyihin toimintoihin (esim. Stop &
Start).
Irrota kytkentä päinvastaisessa
järjestyksessä.
Automaattivaihteisto
Älä koskaan yritä käynnistää moottoria
työntämällä ajoneuvoa.
Tietyt toiminnot, esimerkiksi Stop & Start, eivät ole käytettävissä niin kauan, kun
akun lataustaso on riittämätön.

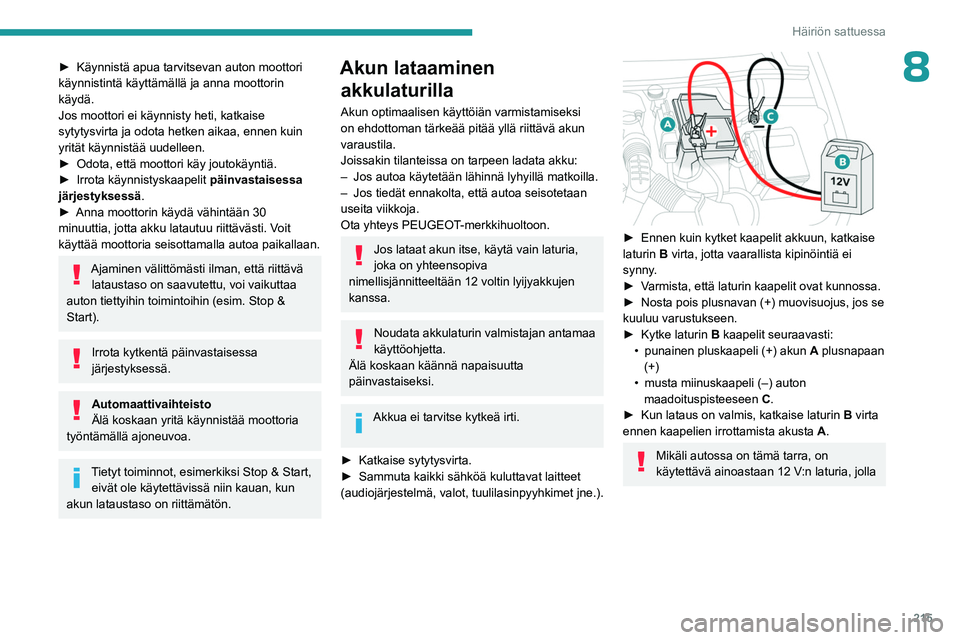

Akun lataaminen akkulaturilla
Akun optimaalisen käyttöiän varmistamiseksi
on ehdottoman tärkeää pitää yllä riittävä akun
varaustila.
Joissakin tilanteissa on tarpeen ladata akku:
–

Jos autoa käytetään lähinnä lyhyillä matkoilla.
–


Jos tiedät ennakolta, että autoa seisotetaan
useita viikkoja.
Ota yhteys PEUGEOT

-merkkihuoltoon.
Jos lataat akun itse, käytä vain laturia,
joka on yhteensopiva
nimellisjännitteeltään 12 voltin lyijyakkujen
kanssa.
Noudata akkulaturin valmistajan antamaa
käyttöohjetta.
Älä koskaan käännä napaisuutta
päinvastaiseksi.
Akkua ei tarvitse kytkeä irti.
►  Katkaise   sytytysvirta.
►  Sammuta
  kaikki   sähköä   kuluttavat   laitteet  
(audiojärjestelmä, valot, tuulilasinpyyhkimet jne.).

►  Ennen kuin kytket kaapelit akkuun, katkaise laturin B virta, jotta vaarallista kipinöintiä ei
synny.
►  Varmista,
  että   laturin   kaapelit   ovat   kunnossa.
►  Nosta
  pois   plusnavan   (+)   muovisuojus,   jos   se  
kuuluu varustukseen.
► 

Kytke   laturin   B kaapelit seuraavasti:
•

punainen pluskaapeli (+) akun A

plusnapaan
(+)
•

musta miinuskaapeli (–) auton
maadoituspisteeseen C

.
►  Kun
  lataus   on   valmis,   katkaise   laturin  
B
virta
ennen kaapelien irrottamista akusta A.
Mikäli autossa on tämä tarra, on
käytettävä ainoastaan 12 V:n laturia, jolla

216
Häiriön sattuessa
estetään peruuttamattomat vahingot
kytkettyihin sähkölaitteisiin.
24V
12V
Jäätynyt akku
Älä koskaan yritä ladata jäätynyttä akkua
– räjähdysvaara!
Jos akku on jäätynyt, tarkastuta se ennen
latausta PEUGEOT-jälleenmyyjällä tai
valtuutetulla korjaamolla, joka tarkistaa, että
sisäosat eivät ole vaurioituneet eikä kotelo
ole murtunut, sillä siihen liittyisi myrkyllisen ja
syövyttävän hapon vuotamisen vaara.
Akun irrottaminen/ kiinnittäminen
Jotta moottorin käynnistykseen vaadittava akun
varaustaso olisi riittävä, suosittelemme akun
irrottamista, jos ajoneuvoa ei käytetä pitkään
aikaan.
Ennen kuin irrotat akun:
►  Sulje
  kaikki   avattavat   kohteet   (ovet,  
takaluukku, ikkunat, katto).
► 

Sammuta   kaikki   sähköä   kuluttavat   laitteet  
(audiojärjestelmä, tuulilasinpyyhkimet, ajovalot
jne.).
► 

Katkaise   sytytysvirta   ja   odota   4   minuuttia.Kun saat akun esiin, riittää, että irrotat plusnavan
(+).
Pika-akkukenkä
Plus-navan (+) irrottaminen

►  Nosta plus-navan (+)
muovisuojus,
varustetason mukaan.
►  Nosta
  vipu   A kokonaan kengän B
vapauttamiseksi.
►  Irrota
  kenkä   B nostamalla se irti.
Plus-navan (+) kytkeminen

►  Nosta vipu A kokonaan.
►  Aseta   avattu   kenkä   B uudelleen (+)-napaan.
►  Paina
  kenkä  
B
kokonaan alas.
►  Käännä
  vipu  
A
alas kengän B lukitsemiseksi.
►  Käännä
  alas   plus-navan  
(+)
muovisuojus,
varustetason mukaan.
Älä työnnä vipua väkisin, koska se ei
lukkiudu paikalleen, jos kenkä ei ole
oikein paikoillaan. Aloita toimenpide
uudelleen.
Jälleenkytkennän jälkeen
Kun akku on kytketty uudelleen kiinni, kytke
sytytysvirta ja odota yksi minuutti ennen
moottorin käynnistämistä, jotta elektroniset
järjestelmät saadaan alustettua.
Jos tämän toimenpiteen jälkeen esiintyy vähäisiä
häiriöitä, ota yhteys PEUGEOT-jälleenmyyjään
tai valtuutettuun korjaamoon.

217
Häiriön sattuessa
8Alusta tietyt laitteet uudelleen katsomalla ohjeet
niitä koskevasta osasta:
–
Kaukosäädin tai elektroninen avain (mallin
mukaan).
–


Sähköiset lasinnostimet.
–


Päivämäärä ja aika.
–


Esiasetetut radioasemat.
Stop & Start -järjestelmä ei ehkä toimi
seuraavan käynnistyksen jälkeisellä
ajomatkalla.
Tässä tapauksessa järjestelmä on uudelleen
käytössä vasta auton seisotuksen jälkeen,
jonka kesto riippuu ulkopuolen lämpötilasta
ja akun varaustilasta (noin 8 tuntia
maksimissaan).

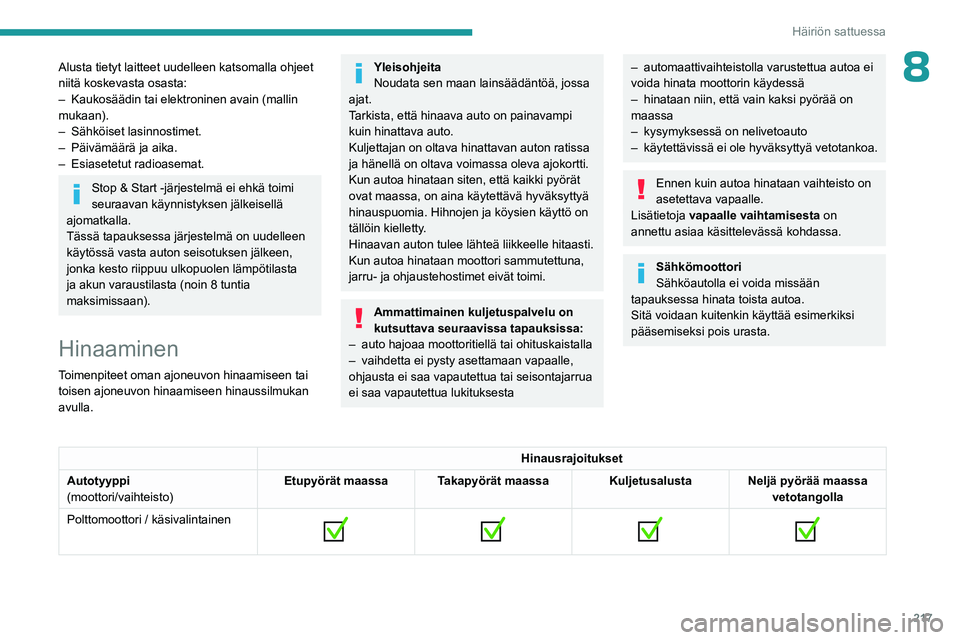

Hinaaminen
Toimenpiteet oman ajoneuvon hinaamiseen tai
toisen ajoneuvon hinaamiseen hinaussilmukan
avulla.
Yleisohjeita
Noudata sen maan lainsäädäntöä, jossa
ajat.
Tarkista, että hinaava auto on painavampi
kuin hinattava auto.
Kuljettajan on oltava hinattavan auton ratissa
ja hänellä on oltava voimassa oleva ajokortti.
Kun autoa hinataan siten, että kaikki pyörät
ovat maassa, on aina käytettävä hyväksyttyä
hinauspuomia. Hihnojen ja köysien käyttö on
tällöin kielletty.
Hinaavan auton tulee lähteä liikkeelle hitaasti.
Kun autoa hinataan moottori sammutettuna,
jarru- ja ohjaustehostimet eivät toimi.
Ammattimainen kuljetuspalvelu on
kutsuttava seuraavissa tapauksissa:
–

auto hajoaa moottoritiellä tai ohituskaistalla
–


vaihdetta ei pysty asettamaan vapaalle,
ohjausta ei saa vapautettua tai seisontajarrua
ei saa vapautettua lukituksesta
– automaattivaihteistolla varustettua autoa ei
voida hinata moottorin käydessä
–

hinataan niin, että vain kaksi pyörää on
maassa
–


kysymyksessä on nelivetoauto
–


käytettävissä ei ole
hyväksyttyä vetotankoa.
Ennen kuin autoa hinataan vaihteisto on
asetettava vapaalle.
Lisätietoja vapaalle vaihtamisesta on
annettu asiaa käsittelevässä kohdassa.
Sähkömoottori
Sähköautolla ei voida missään
tapauksessa hinata toista autoa.
Sitä voidaan kuitenkin käyttää esimerkiksi
pääsemiseksi pois urasta.
Hinausrajoitukset
Autotyyppi
(moottori/vaihteisto) Etupyörät maassa Takapyörät maassa Kuljetusalusta Neljä pyörää maassa
vetotangolla
Polttomoottori / käsivalintainen

218
Häiriön sattuessa
Hinausrajoitukset
Autotyyppi
(moottori/vaihteisto) Etupyörät maassa Takapyörät maassa Kuljetusalusta Neljä pyörää maassa
vetotangolla
Polttomoottori / automaattinen


Sähkötoiminen

Akun tai sähkökäyttöisen seisontajarrun toimintahäiriö\
n tapahtuessa on välttämätöntä soittaa ammattilaiselle, joka käyttää\
lavettikuljetusta (lukuun
ottamatta käsivalintainen vaihteisto).
Hinaussilmukan sijainti
Lisätietoja työkalusarjasta on annettu
vastaavassa kohdassa.
Siirrä vaihteenvalitsin vapaa-asentoon,
jos autossa on käsivalintainen vaihteisto.
Jos autossa on automaattivaihteisto, siirrä
vaihteenvalitsin N-asentoon.
Tämän ohjeen laiminlyönti voi johtaa
jarrujärjestelmän osien vaurioitumiseen ja
jarrutehostimen toiminnan puuttumiseen, kun
moottori käynnistetään seuraavan kerran.
Oman auton hinaaminen

►  Irrota etupuskurissa oleva peitelevy liu'uttamalla   sitä   sormella   levyn   keskeltä  
yläreunaa kohti (edellä kuvatulla tavalla).
► 

Kierrä   hinausrengas   paikalleen   vasteeseen  
saakka.
► 

Kiinnitä   hinauspuomi   paikoilleen. ►  Kytke
  hinattavan   auton   hätävilkut   päälle.
►  Lähde   liikkeelle   pehmeästi   ja   aja   alhaisella  
nopeudella lyhyt matka.
Toisen auton hinaaminen

►  Aseta avain takapuskurissa läpän alla olevaan loveen.

219
Häiriön sattuessa
8►  Käännä avainta ja avaa läppä.
►  Kierrä   hinausrengas   paikalleen   vasteeseen  
saakka.
► 

Kiinnitä   hinauspuomi   paikalleen.
►  Kytke
  hinattavan   auton   hätävilkut   päälle.
►  Lähde
  liikkeelle   pehmeästi   ja   aja   alhaisella  
nopeudella vain lyhyt matka.

220
Tekniset tiedot
Mitat (mm)
Mitat on otettu tyhjästä kuormaamattomasta autosta.
Autosta on saatavana kaksi eripituista mallia (Vakio ja Long).
Todelliset arvot voivat vaihdella rengaskoon, kuorman, moottorin jne. muk\
aan.
Korkeus voi vaihdella rengaskoon mukaan.




Auton pituus
Vakio (L1) Long (L2)
A Kokonaispituus 4 4034 753
B Kokonaiskorkeus Vakiomalli1 796 – 1 825 1 812 – 1 820
Työmaaversio 1 840 – 1 8601 849 – 1 860
C Akseliväli 2 7852 975
D Etuylitys 892
E Takaylitys 726886

221
Tekniset tiedot
9Auton pituus
F Leveys, muk. luk. sivupeilit Kiinnitaitettuna 1 921
Aukitaitettuna 2 107
G Raideväli edessä 1 553 / 1 5631 553
H Raideväli takana 1 569 / 1 5771 549 / 1 568




Auton pituus
Vakio (L1) Long (L2)
I Sisäleveys pyöräkoteloiden välissä 1 229
J Maksimisisäleveys Ilman sivuliukuovea 1 733
Yhden sivuliukuoven
kanssa 1 630
Kahden sivuliukuoven
kanssa 1 527

222
Tekniset tiedot
Auton pituus
K Vapaa avautumiskorkeus Kääntöovet 1 137
Takaluukun kanssa 1 197
L Vapaa avautumisleveys 1
242




Auton pituus
Vakio (L1) Long (L2)
M Vapaa avautumiskorkeus 1 072
N Kuorman sisäkorkeus
(vaihtelee lattian kulman ja katon kaarevuuden mukaan) 1 200 – 1 270
O Lastauskynnyksen korkeus Vakiomalli 548–588X
Vakiomalli suuremmalla
kantavuudella 568–578
561–565
Työmaaversio 602–610605–610
P Vapaa avautumisleveys Suurin 675
Min. 641
