2022 PEUGEOT PARTNER Omistajan Käsikirja (in Finnish)

175
Hyödyllisiä tietoja
7Tämä mekaaninen laite estää dieselauton säiliön
täyttämisen bensiinillä.
Polttoaineen täyttöpistoolin ohjain sijaitsee
polttoainesäiliön täyttöputkessa ja on näkyvissä,
kun täyttöaukon korkki irrotetaan.
Toiminta

Kun työnnät bensiinin täyttöpistoolin dieselauton
polttoainesäiliön täyttöaukkoon, bensiinipistooli
osuu läppään. Järjestelmä pysyy kiinni ja estää
täytön.
Älä vie täyttöpistoolia väkisin pidemmälle,
vaan vaihda oikeaan eli dieselpolttoaineen
täyttöpistooliin.
Polttoaineen täyttöpistoolin ohjain ei estä
kanisterin täyttämistä polttoainetyypistä
rippumatta.
Ajaminen ulkomailla
Diesel-täyttöpistoolit ovat erilaisia maan
mukaan ja täyttöpistoolin ohjain voi estää
säiliön täytön.
Ennen ulkomaille matkustamista kannattaa
tarkistaa PEUGEOT-jälleenmyyjältä, että
ajoneuvo on yhteensopiva kohdemaisen
jakelulaitteiden kanssa.
Latausjärjestelmä (sähkö)
400 V:n sähköjärjestelmä
Sähköajojärjestelmän, joka toimii 400 V:n
sähkövirralla, tunnistaa oransseista kaapeleista,
ja sen osat on merkitty tällä symbolilla:


Sähköauton voimansiirto voi kuumeta
käytön aikana ja sytytysvirran katkaisun
jälkeen.
Noudata tarroissa olevia varoituksia, varsinkin
latausluukun sisällä olevia.
Suurjännitejärjestelmän jännite on
vaarallinen. Se voi aiheuttaa
palovammoja tai muita vammoja tai jopa
kuolettavan sähköiskun.
Koska suurjänniteosien vaurio ei ole näkyvä,
PEUGEOT suosittelee seuraavaa:
–

Älä koskaan kosketa näitä osia, olivatpa ne
vaurioituneita tai eivät, äläkä koskaan päästä
koruja tai muita metalliesineitä kosketuksiin
näiden osien kanssa.
–


Älä koskaan käsittele oransseja
suurjännitekaapeleita tai muita
suurjänniteosia, joissa on sähköiskun
vaara -merkintä. Pätevien henkilöiden on
suoritettava suurjänniteakkuja koskevat
toimenpiteet korjaamoissa, jotka on
valtuutettu ja hyväksytty tämän tyyppisten
töiden suorittamiseen.
–


Älä koskaan vaurioita, muokkaa tai irrota
oransseja suurjännitekaapeleita äläkä kytke
niitä irti suurjänniteverkosta.
–


Älä koskaan avaa, muokkaa tai irrota
ajoakuston kantta.
–


Älä koskaan työskentele leikkuu- ja
muotoilutyökaluilla tai lämmönlähteillä lähellä
suurjänniteosia ja -kaapeleita.
Jos jäähdytyssäiliön nestetaso on matala,
täytön saa tehdä vain pätevässä ja
koulutuksen saaneessa korjaamossa, jossa
tarkistetaan, ettei vuoto ole ajoakustossa.
Pätevien henkilöiden on suoritettava
suurjänniteakkuja koskevat toimenpiteet
korjaamoissa, jotka on valtuutettu ja
hyväksytty tämän tyyppisten töiden
suorittamiseen.

176
Hyödyllisiä tietoja
Auton tai ajoakuston vauriosta voi seurata
myrkyllisten kaasujen tai nesteiden vuoto
joko välittömästi tai myöhemmin. PEUGEOT
suosittelee seuraavaa:
–
Anna aina onnettomuustapauksessa
palokunnalle ja ensiavulle varoitus siitä, että
auto on varustettu ajoakustolla.
–


Älä koskaan kosketa ajoakustosta vuotavia
nesteitä.
–


Älä hengitä ajoakuston erittämiä kaasuja,
jotka ovat myrkyllisiä.
–


Siirry loitolle autosta tapaturma- tai
onnettomuustilanteessa, sillä erittyvät kaasut
ovat syttyviä ja voivat aiheuttaa tulipalon.


Tämä merkintä on tarkoitettu vain autoa koskevasta huollosta vastaavien
palomiesten käyttöön sekä huoltoteknikoille.
Kukaan muu ei saa koskettaa tässä
merkinnässä näkyvää laitetta.
Onnettomuuden tai auton alustan
vahingoittumisen sattuessa
Tällaisissa tilanteissa sähköpiiri tai ajoakusto
voi vaurioitua vakavasti.
Pysäytä auto heti, kun se on turvallista, ja
sammuta sytytysvirta.
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Autoa pestäessä
Tarkista, että latausluukku on suljettu
oikein ennen kuin peset auton.
Autoa ei saa pestä silloin, kun akku on
latauksessa.
Pesu korkeapainepesulla
Sähköosien vaurioiden välttämiseksi
moottoritilan ja auton alustan
korkeapainepesu on kielletty.
Käytä enintään 80 baarin painetta pestessäsi
koria.
Älä koskaan päästä liittimeen tai
latauspistokytkimeen vettä tai pölyä
– sähköiskun tai tulipalon vaara!
Älä koskaan yhdistä/irrota latauspistokytkintä
tai kaapelia märin käsin – sähköiskun vaara!
Ajoakusto
Tämä akku varastoi virtaa, josta sähkömoottori ja
matkustamon mukavuuslämmityslaitteet saavat
virtansa. Sen lataus kuluu käytössä, joten sitä
tulee ladata säännöllisesti. Sinun ei tarvitse
odottaa, että ajoakusto menee varalataustasolle
ennen kuin lataat sen uudelleen.
Akun toiminta-alue voi vaihdella ajotyypin,
reitin, lämpömukavuuslaitteiden käytön ja sen
komponenttien ikääntymisen mukaan.
Ajoakuston ikääntymiseen vaikuttavat monet seikat, kuten sääolosuhteet, ajettu
matka ja kuinka usein pikalatausta on
käytetty.
Auton kilometrimäärän ja ajoakuston kestävyyden säilyttämiseksi PEUGEOT
suosittelee seuraavaa:
–

Älä lataa sähköauton akkua täyteen
päivittäin (lataa ajoakusto alle 80 %:n arvoon
mahdollisimman usein).
–


Älä pura akkua täysin.
–


Älä pidä autoa pitkään käyttämättä (yli
kahtatoista tuntia), kun ajoakuston varaustaso
on alhainen tai korkea. Suosi 20–40 %:n
varaustasoa.
–


Rajoita pikalatauksen käyttöä.
–


Älä altista autoa alle –30 °C:n tai yli +60
°C:n lämpötiloille yli 24 tunnin ajan.
–


Vältä ajoneuvon lataamista nollaa
kylmemmissä lämpötiloissa (paitsi jos
ajoneuvo oli käynnissä yli 20 minuuttia) tai yli
+30 °C:n lämpötilassa.
–


Älä käytä auton ajoakustoa energian
tuottajana.

177
Hyödyllisiä tietoja
7– Älä käytä generaattoria auton ajoakuston
lataamiseen.
Mikäli ajoakustoon tulee vakava
vaurio
Omatoimiset auton korjaustyöt on
ehdottomasti kielletty.
Älä koskaan koske nesteisiin, joita tulee
ajoakustosta, ja mikäli näitä tuotteita joutuu
kosketuksiin ihon kanssa, huuhtele kohtaa
runsaalla vedellä ja ota yhteys lääkäriin
mahdollisimman nopeasti.
Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon järjestelmän
tarkistamista varten.
Ajoakuston hävittäminen
Ajoakusto on suunniteltu kestämään auton
käyttöiän ajan, jos PEUGEOT in suosituksia
noudatetaan.
Jos akun vaihtaminen on välttämätöntä,
pyydä PEUGEOT-jälleenmyyjältä ohjeet
sen hävittämistä varten. Epäasianmukainen
hävittäminen voi aiheuttaa vakavia palovammoja
tai sähköiskun sekä vahingoittaa ympäristöä.
Säännösten mukaisesti PEUGEOT varmistaa
tämän osan uuden käyttötarkoituksen tai
kierrätyksen yhteistyössä pätevien toimijoiden
kanssa.

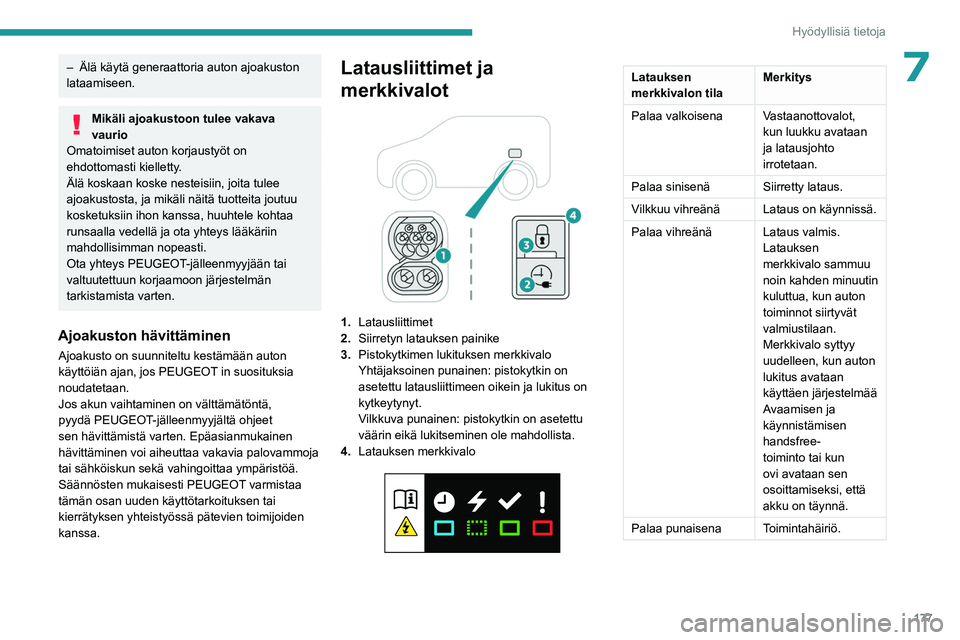

Latausliittimet ja
merkkivalot


1. Latausliittimet
2. Siirretyn latauksen painike
3. Pistokytkimen lukituksen merkkivalo
Yhtäjaksoinen punainen: pistokytkin on
asetettu latausliittimeen oikein ja lukitus on
kytkeytynyt.
Vilkkuva punainen: pistokytkin on asetettu
väärin eikä lukitseminen ole mahdollista.
4. Latauksen merkkivalo


Latauksen
merkkivalon tila Merkitys
Palaa valkoisena Vastaanottovalot, kun luukku avataan
ja latausjohto
irrotetaan.
Palaa sinisenä Siirretty lataus.
Vilkkuu vihreänä Lataus on käynnissä.
Palaa vihreänä Lataus valmis. Latauksen
merkkivalo sammuu
noin kahden minuutin
kuluttua, kun auton
toiminnot siirtyvät
valmiustilaan.
Merkkivalo syttyy
uudelleen, kun auton
lukitus avataan
käyttäen järjestelmää
Avaamisen ja
käynnistämisen
handsfree-
toiminto
tai kun
ovi avataan sen
osoittamiseksi, että
akku on täynnä.
Palaa punaisena Toimintahäiriö.

178
Hyödyllisiä tietoja

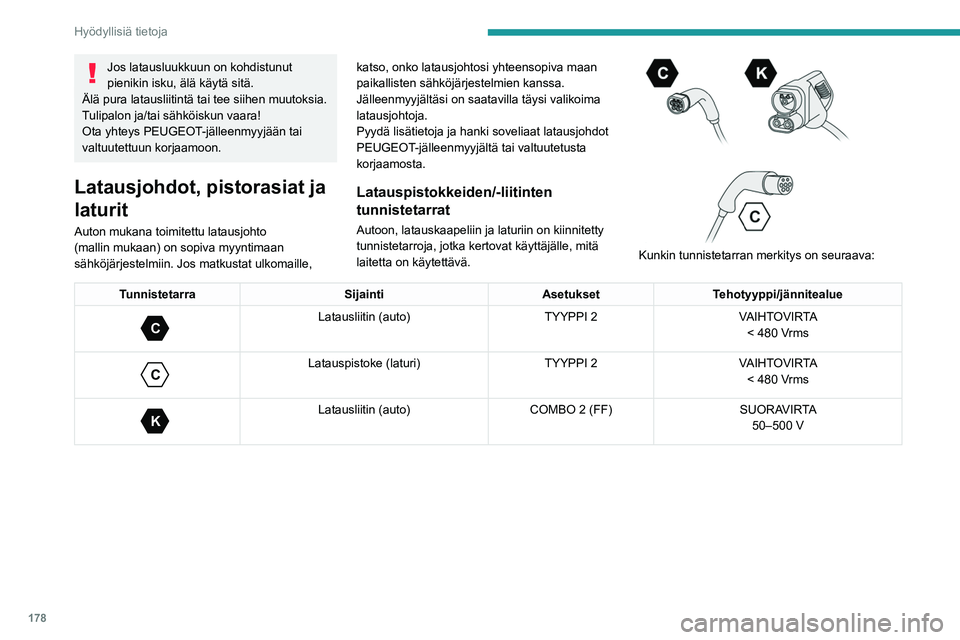

Jos latausluukkuun on kohdistunut
pienikin isku, älä käytä sitä.
Älä pura latausliitintä tai tee siihen muutoksia.
Tulipalon ja/tai sähköiskun vaara!
Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
Latausjohdot, pistorasiat ja
laturit
Auton mukana toimitettu latausjohto
(mallin mukaan) on sopiva myyntimaan
sähköjärjestelmiin. Jos matkustat ulkomaille, katso, onko latausjohtosi yhteensopiva maan
paikallisten sähköjärjestelmien kanssa.
Jälleenmyyjältäsi on saatavilla täysi valikoima
latausjohtoja.
Pyydä lisätietoja ja hanki soveliaat latausjohdot
PEUGEOT-jälleenmyyjältä tai valtuutetusta
korjaamosta.
Latauspistokkeiden/-liitinten
tunnistetarrat
Autoon, latauskaapeliin ja laturiin on kiinnitetty
tunnistetarroja, jotka kertovat käyttäjälle, mitä
laitetta on käytettävä.




Kunkin tunnistetarran merkitys on seuraava:
Tunnistetarra SijaintiAsetuksetTehotyyppi/jännitealue
C
Latausliitin (auto) TYYPPI 2VAIHTOVIRTA
< 480 Vrms

C
Latauspistoke (laturi) TYYPPI 2VAIHTOVIRTA
< 480 Vrms

K
Latausliitin (auto) COMBO 2 (FF)SUORAVIRTA
50–500 V

179
Hyödyllisiä tietoja

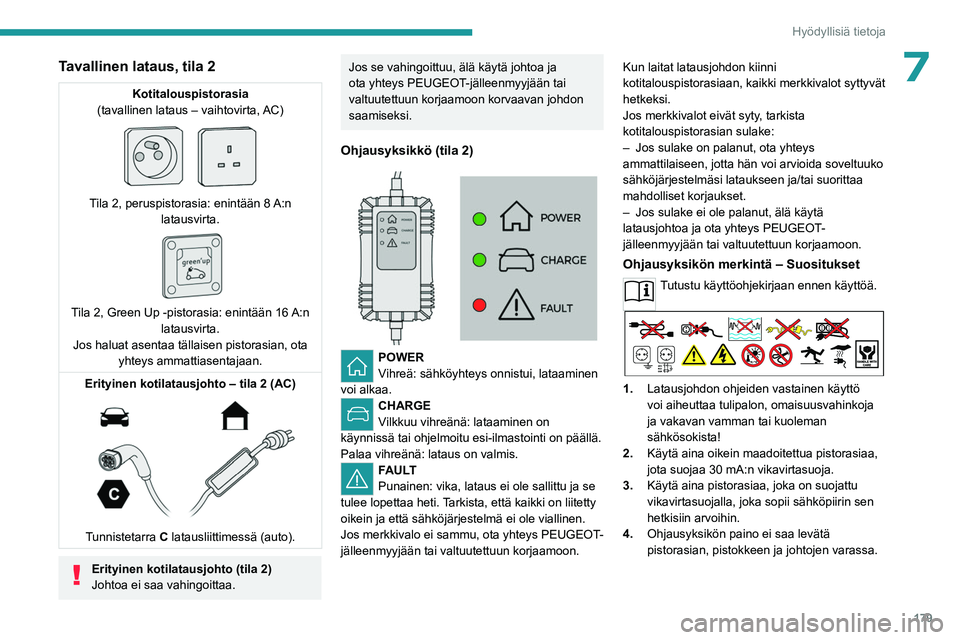

7Tavallinen lataus, tila 2
Kotitalouspistorasia
(tavallinen lataus – vaihtovirta, AC)


Tila 2, peruspistorasia: enintään 8 A:n latausvirta.


Tila 2, Green Up -pistorasia: enintään 16 A:n latausvirta.
Jos haluat asentaa tällaisen pistorasian, ota yhteys ammattiasentajaan.
Erityinen kotilatausjohto – tila 2 (AC)


Tunnistetarra C latausliittimessä (auto).
Erityinen kotilatausjohto (tila 2)
Johtoa ei saa vahingoittaa.
Jos se vahingoittuu, älä käytä johtoa ja
ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon korvaavan johdon
saamiseksi.

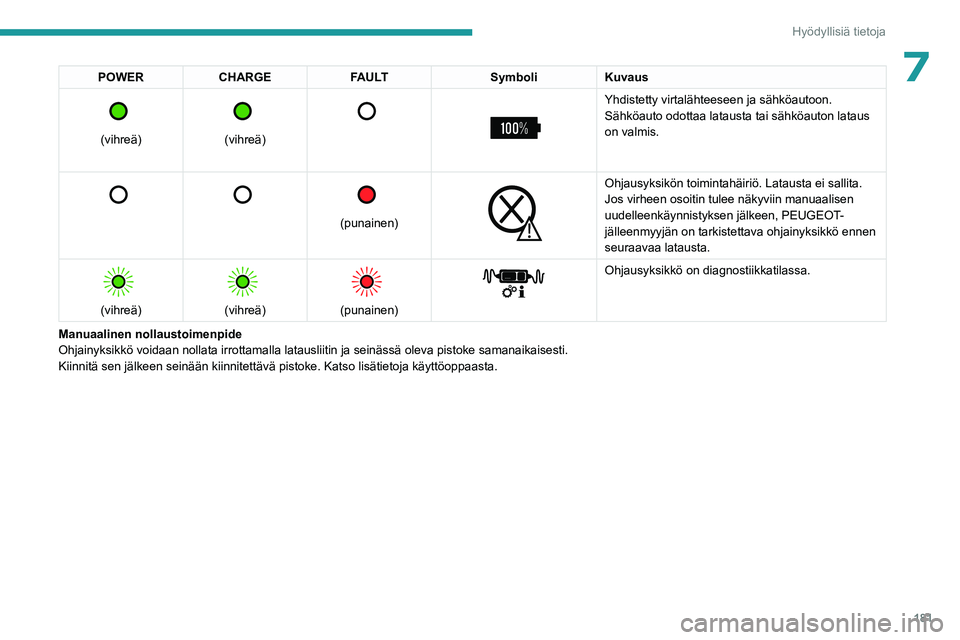

Ohjausyksikkö (tila 2)


POWER
Vihreä: sähköyhteys onnistui, lataaminen
voi alkaa.
CHARGE
Vilkkuu vihreänä: lataaminen on
käynnissä tai ohjelmoitu esi-ilmastointi on päällä.
Palaa vihreänä: lataus on valmis.
FAULT
Punainen: vika, lataus ei ole sallittu ja se
tulee lopettaa heti. Tarkista, että kaikki on liitetty
oikein ja että sähköjärjestelmä ei ole viallinen.
Jos merkkivalo ei sammu, ota yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon. Kun laitat latausjohdon kiinni
kotitalouspistorasiaan, kaikki merkkivalot syttyvät
hetkeksi.
Jos merkkivalot eivät syty, tarkista
kotitalouspistorasian sulake:
–

Jos sulake on palanut, ota yhteys
ammattilaiseen, jotta hän voi arvioida soveltuuko
sähköjärjestelmäsi lataukseen ja/tai suorittaa
mahdolliset korjaukset.
–

Jos sulake ei ole palanut, älä käytä
latausjohtoa ja ota yhteys PEUGEOT
-
jälleenmyyjään tai valtuutettuun korjaamoon.
Ohjausyksikön merkintä – Suositukset
Tutustu käyttöohjekirjaan ennen käyttöä.
1. Latausjohdon ohjeiden vastainen käyttö
voi aiheuttaa tulipalon, omaisuusvahinkoja
ja vakavan vamman tai kuoleman
sähkösokista!
2. Käytä aina oikein maadoitettua pistorasiaa,
jota suojaa 30 mA:n vikavirtasuoja.
3. Käytä aina pistorasiaa, joka on suojattu
vikavirtasuojalla, joka sopii sähköpiirin sen
hetkisiin arvoihin.
4. Ohjausyksikön paino ei saa levätä
pistorasian, pistokkeen ja johtojen varassa.

180
Hyödyllisiä tietoja

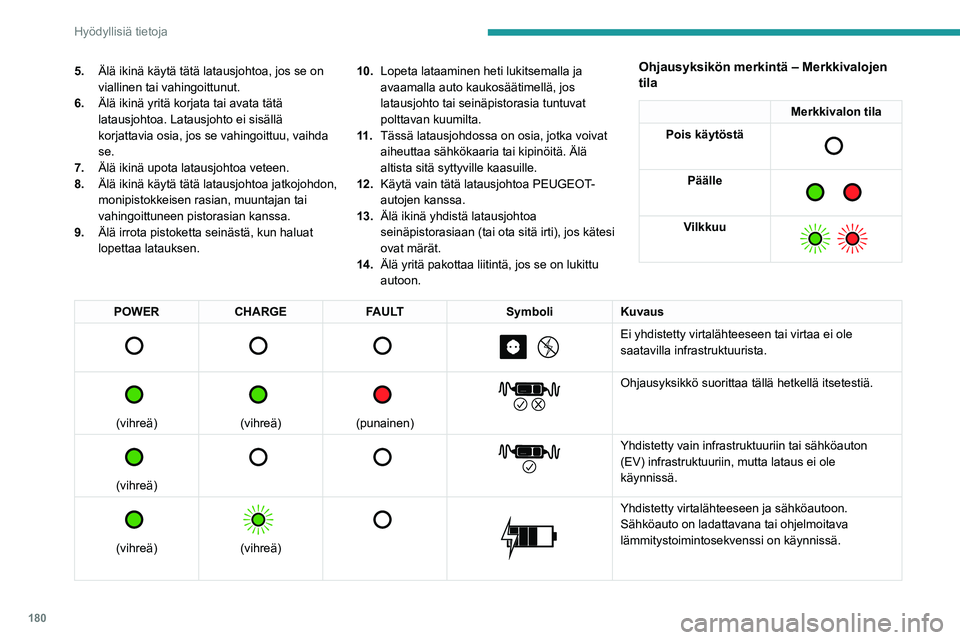

5.Älä ikinä käytä tätä latausjohtoa, jos se on
viallinen tai vahingoittunut.
6. Älä ikinä yritä korjata tai avata tätä
latausjohtoa. Latausjohto ei sisällä
korjattavia osia, jos se vahingoittuu, vaihda
se.
7. Älä ikinä upota latausjohtoa veteen.
8. Älä ikinä käytä tätä latausjohtoa jatkojohdon,
monipistokkeisen rasian, muuntajan tai
vahingoittuneen pistorasian kanssa.
9. Älä irrota pistoketta seinästä, kun haluat
lopettaa latauksen. 10.
Lopeta lataaminen heti lukitsemalla ja
avaamalla auto kaukosäätimellä, jos
latausjohto tai seinäpistorasia tuntuvat
polttavan kuumilta.
11 . Tässä latausjohdossa on osia, jotka voivat
aiheuttaa sähkökaaria tai kipinöitä. Älä
altista sitä syttyville kaasuille.
12. Käytä vain tätä latausjohtoa PEUGEOT-
autojen kanssa.
13. Älä ikinä yhdistä latausjohtoa
seinäpistorasiaan (tai ota sitä irti), jos kätesi
ovat märät.
14. Älä yritä pakottaa liitintä, jos se on lukittu
autoon.Ohjausyksikön merkintä – Merkkivalojen
tila
Merkkivalon tila
Pois käytöstä

Päälle

Vilkkuu

POWER CHARGE FAULT SymboliKuvaus

Ei yhdistetty virtalähteeseen tai virtaa ei ole
saatavilla infrastruktuurista.


(vihreä)


(vihreä)


(punainen)


Ohjausyksikkö suorittaa tällä hetkellä itsetestiä.


(vihreä)


Yhdistetty vain infrastruktuuriin tai sähköauton
(EV) infrastruktuuriin, mutta lataus ei ole
käynnissä.


(vihreä)


(vihreä)



Yhdistetty virtalähteeseen ja sähköautoon.
Sähköauto on ladattavana tai ohjelmoitava
lämmitystoimintosekvenssi on käynnissä.

181
Hyödyllisiä tietoja
7POWERCHARGE FAULT SymboliKuvaus

(vihreä)


(vihreä)



Yhdistetty virtalähteeseen ja sähköautoon.
Sähköauto odottaa latausta tai sähköauton lataus
on valmis.


(punainen)


Ohjausyksikön toimintahäiriö. Latausta ei sallita.
Jos virheen osoitin tulee näkyviin manuaalisen
uudelleenkäynnistyksen jälkeen, PEUGEOT-
jälleenmyyjän on tarkistettava ohjainyksikkö ennen
seuraavaa latausta.


(vihreä)


(vihreä)


(punainen)


Ohjausyksikkö on diagnostiikkatilassa.
Manuaalinen nollaustoimenpide
Ohjainyksikkö voidaan nollata irrottamalla latausliitin ja seinäss\
ä oleva pistoke samanaikaisesti.
Kiinnitä sen jälkeen seinään kiinnitettävä pistoke. Ka\
tso lisätietoja käyttöoppaasta.

182
Hyödyllisiä tietoja

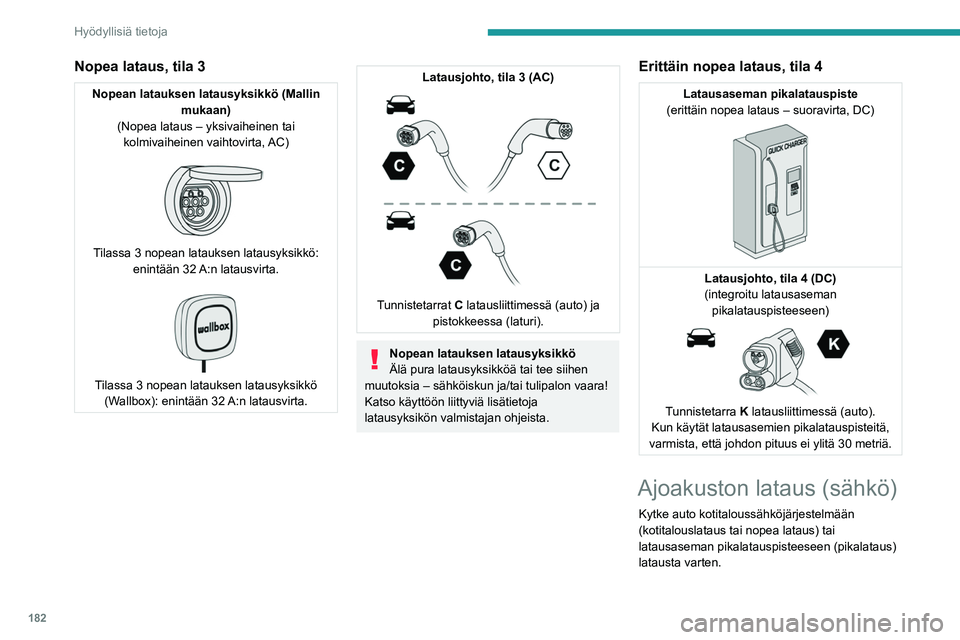

Nopea lataus, tila 3
Nopean latauksen latausyksikkö (Mallin mukaan)
(Nopea lataus – yksivaiheinen tai kolmivaiheinen vaihtovirta, AC)


Tilassa 3 nopean latauksen latausyksikkö: enintään 32 A:n latausvirta.


Tilassa 3 nopean latauksen latausyksikkö (Wallbox): enintään 32 A:n latausvirta.
Latausjohto, tila 3 (AC)

Tunnistetarrat C latausliittimessä (auto) ja pistokkeessa (laturi).
Nopean latauksen latausyksikkö
Älä pura latausyksikköä tai tee siihen
muutoksia – sähköiskun ja/tai tulipalon vaara!
Katso käyttöön liittyviä lisätietoja
latausyksikön valmistajan ohjeista.
Erittäin nopea lataus, tila 4
Latausaseman pikalatauspiste
(erittäin nopea lataus – suoravirta, DC)


Latausjohto, tila 4 (DC)
(integroitu latausaseman pikalatauspisteeseen)


Tunnistetarra K latausliittimessä (auto).
Kun käytät latausasemien pikalatauspisteitä,
varmista, että johdon pituus ei ylitä 30 metriä.
Ajoakuston lataus (sähkö)
Kytke auto kotitaloussähköjärjestelmään
(kotitalouslataus tai nopea lataus) tai
latausaseman pikalatauspisteeseen (pikalataus)
latausta varten.
