2022 PEUGEOT PARTNER Omistajan Käsikirja (in Finnish)

207
Häiriön sattuessa
8

►  Kierrä tunkkia 6 auki, kunnes sen pää
koskettaa nostokohtaan A tai B; nostokohdan
A tai B kosketuspinnan on kytkeydyttävä oikein
tunkin pään keskikohtaan.
►  Nosta
  autoa   ilmaan,   kunnes   pyörän   ja   maan  
välissä on riittävästi tilaa (ehjän) varapyörän
asentamiseksi helposti paikoilleen.
Loukkaantumisvaara!
Varmista, että tunkki on tukevasti
paikallaan. Jos maaperä on liukas tai
pehmeä, tunkki saattaa luistaa pois alta tai
painua.
Varmista, että tunkki nojaa ehdottomasti
auton alla olevaan nostokohtaan A tai B, ja
varmista samalla, että tunkin nostopää on
oikein keskellä auton alla nostokohdassa.
Muussa tapauksessa auto voi vaurioitua ja/tai
tunkki saattaa laskeutua alas.


►  Irrota pultit ja laita ne talteen puhtaaseen paikkaan.
► 
Irrota   pyörä.
Pyörän kiinnitys

►  Asenna pyörä napaan.
►  Kierrä   pultit   mahdollisimman   tiukkaan   käsin.
►  Kiristä
  lukkopulttia   hieman   valmiiksi   pyörän  
irrotustyökalulla


5
, jossa on erikoishylsyavain
8
.
►  Kiristä
  muita   pultteja   hieman   pelkällä   pyörän  
irrotustyökalulla


5
.
►  Laske auto takaisin maahan.
►  Taita   tunkki   6 kokoon ja irrota se.


►  Kiristä lukkopultti pyörän irrotustyökalulla 5 ,
jossa on erikoisholkki 8 (jos autossa on se
varusteena).
►  Kiristä
  muut   pultit   pelkällä   pyörän  
irrotustyökalulla


5
.
►  Aseta
  työkalut   niille   kuuluvaan   paikkaan.
Teräsvanteisen varapyörän
asentaminen
Jos autossasi on alumiinivanteet, on
normaalia, että pultissa oleva aluslevy A
ei kiristy teräsvanteista varapyörää vasten.
Pultin kartiomainen osa B kiristää vanteen
paikalleen, kun pultit kiristetään kiinni.

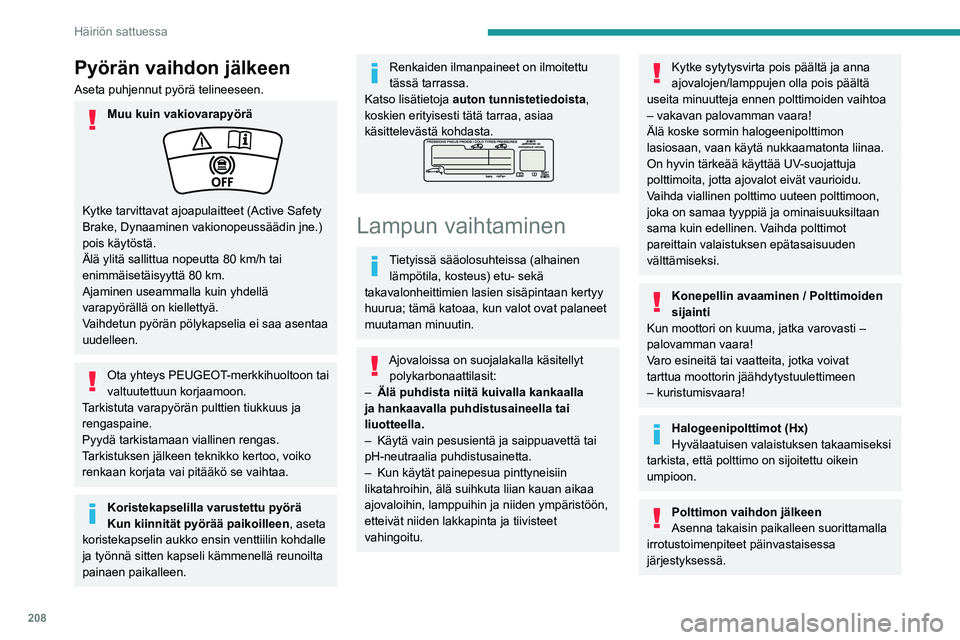

208
Häiriön sattuessa
Pyörän vaihdon jälkeen
Aseta puhjennut pyörä telineeseen.
Muu kuin vakiovarapyörä
Kytke tarvittavat ajoapulaitteet (Active Safety
Brake, Dynaaminen vakionopeussäädin jne.)
pois käytöstä.
Älä ylitä sallittua nopeutta 80 km/h tai
enimmäisetäisyyttä 80 km.
Ajaminen useammalla kuin yhdellä
varapyörällä on kiellettyä.
Vaihdetun pyörän pölykapselia ei saa asentaa
uudelleen.
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Tarkistuta varapyörän pulttien tiukkuus ja
rengaspaine.
Pyydä tarkistamaan viallinen rengas.
Tarkistuksen jälkeen teknikko kertoo, voiko
renkaan korjata vai pitääkö se vaihtaa.
Koristekapselilla varustettu pyörä
Kun kiinnität pyörää paikoilleen , aseta
koristekapselin aukko ensin venttiilin kohdalle
ja työnnä sitten kapseli kämmenellä reunoilta
painaen paikalleen.
Renkaiden ilmanpaineet on ilmoitettu
tässä tarrassa.
Katso lisätietoja auton tunnistetiedoista ,
koskien erityisesti tätä tarraa, asiaa
käsittelevästä kohdasta.
Lampun vaihtaminen
Tietyissä sääolosuhteissa (alhainen lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan kertyy
huurua; tämä katoaa, kun valot ovat palaneet
muutaman minuutin.
Ajovaloissa on suojalakalla käsitellyt polykarbonaattilasit:
–

Älä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuotteella.
–


Käytä vain pesusientä ja saippuavettä tai
pH-neutraalia puhdistusainetta.
–


Kun käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan aikaa
ajovaloihin, lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
Kytke sytytysvirta pois päältä ja anna
ajovalojen/lamppujen olla pois päältä
useita minuutteja ennen polttimoiden vaihtoa
– vakavan palovamman vaara!
Älä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen polttimoon,
joka on samaa tyyppiä ja ominaisuuksiltaan
sama kuin edellinen. Vaihda polttimot
pareittain valaistuksen epätasaisuuden
välttämiseksi.
Konepellin avaaminen / Polttimoiden
sijainti
Kun moottori on kuuma, jatka varovasti –
palovamman vaara!
Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimeen
– kuristumisvaara!
Halogeenipolttimot (Hx)
Hyvälaatuisen valaistuksen takaamiseksi
tarkista, että polttimo on sijoitettu oikein
umpioon.
Polttimon vaihdon jälkeen
Asenna takaisin paikalleen suorittamalla
irrotustoimenpiteet päinvastaisessa
järjestyksessä.

209
Häiriön sattuessa
8Sulje suojakansi erittäin huolellisesti, jotta
lamput pysyvät tiiviinä.
Loistediodiajovalot ja
polttimot (LED-merkkivalot)
Mallin mukaan kyseiset ajovalojen/polttimoiden
tyypit ovat:
– Huomiovalot/seisontavalot.
Jos sinun on vaihdettava tämäntyyppinen
polttimo, sinun on otettava yhteys
PEUGEOT-jälleenmyyjään tai valtuutettuun
korjaamoon.
Polttimo- ja lampputyypit
Autossa on erityyppisiä lamppuja. Niiden
irrottaminen:


Tyyppi A Lasinen lamppu: vedä varovasti, sillä
se on kiinnitetty paineella.
Tyyppi B Pikakiinnityspolttimo: paina polttimoa
ja kierrä sitä vastapäivään.
Tyyppi C Halogeenivalo: vapauta pidätysjousi
kotelostaan.
Tyyppi DHalogeenivalo: käännä polttimoa
vastapäivään.
Kun kaikki toimenpiteet on suoritettu,
tarkista valojen toiminta.
Etuvalot
Lisätietoja lampun vaihtamisesta ja etenkin
polttimotyypeistä on niitä koskevassa kohdassa.
Malli A

Malli B



1. Seisontavalot/huomiovalot
Tyyppi A, W21/5W tai LED (mallin mukaan)
2. Kaukovalot
Tyyppi C, H1
3. Lähivalot
Tyyppi C, H7
4. Suuntavalo
Tyyppi
B, PY21W
5. Sumuvalo
Tyyppi D, H11

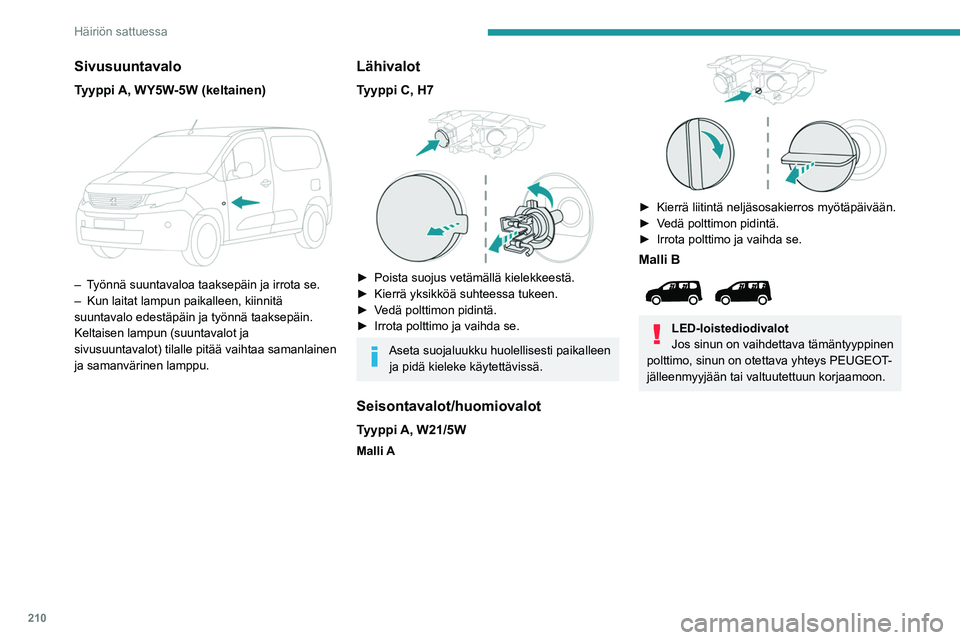

210
Häiriön sattuessa
Sivusuuntavalo
Tyyppi A, WY5W-5W (keltainen)

– Työnnä suuntavaloa taaksepäin ja irrota se.
– Kun laitat lampun paikalleen, kiinnitä
suuntavalo edestäpäin ja työnnä taaksepäin.
Keltaisen lampun (suuntavalot ja
sivusuuntavalot) tilalle pitää vaihtaa samanlainen
ja samanvärinen lamppu.
Lähivalot
Tyyppi C, H7

►  Poista suojus vetämällä kielekkeestä. ►  Kierrä   yksikköä   suhteessa   tukeen.
►  Vedä
  polttimon   pidintä.
►  Irrota
  polttimo   ja   vaihda   se.
Aseta suojaluukku huolellisesti paikalleen ja pidä kieleke käytettävissä.
Seisontavalot/huomiovalot
Tyyppi A, W21/5W
Malli A

►  Kierrä liitintä neljäsosakierros myötäpäivään.
►  Vedä   polttimon   pidintä.
►  Irrota
  polttimo   ja   vaihda   se.
Malli B

LED-loistediodivalot
Jos sinun on vaihdettava tämäntyyppinen
polttimo, sinun on otettava yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon.

2 11
Häiriön sattuessa
8Kaukovalot
Tyyppi C, H1

►  Poista suojus vetämällä kielekkeestä.
►  Irrota   yksikkö   suhteessa   tukeen.
►  Vedä
  polttimon   pidintä.
►  Irrota
  polttimo   ja   vaihda   se.
Aseta suojaluukku huolellisesti paikalleen ja pidä kieleke käytettävissä.
Suuntavalot
Tyyppi B, PY21W
Suuntavalon (vasen tai oikea) tavallista
nopeampi vilkkuminen osoittaa, että yksi
kyseisen puolen polttimo on palanut.


►  Kierrä liitintä neljäsosakierros vastapäivään.
►  Vedä   yksikköä   suhteessa   tukeen.
►  Irrota
  polttimo   ja   vaihda   se.
Etusumuvalot
Tyyppi D, H11
Malli A

Malli B

►  Työnnä litteä ruuvimeisseli valon ja sen suojuksen väliin.
► Irrota   suojus   vetämällä   ja   kääntämällä.


►  Irrota moduulin kaksi kiinnitysruuvia.
►  Irrota   moduuli   kotelosta.


►  Paina lukitsinta ja irrota liitin.
►  Kierrä   polttimonpidintä   neljäsosakierros  
vastapäivään.
► 

Irrota   polttimon   kanta.
►  Vaihda
  viallinen   polttimo.
Jos polttimot on tarpeen vaihtaa, on
mahdollista ottaa yhteyttä PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon.
Takavalot
Lisätietoja lampun vaihtamisesta ja etenkin
polttimotyypeistä on niitä koskevassa kohdassa.

212
Häiriön sattuessa
Kääntöovet/takaluukku
1.Jarruvalot/seisontavalot
Tyyppi
B, P21/5W
2. Suuntavalot
Tyyppi B, PY21W (keltainen)
3. Peruutusvalot
Tyyppi
B, P21W
4. Sumuvalot
Tyyppi
B, P21W


►  Irrota sähköliitin sisäkautta valojen takaa.

►  Irrota kaksi kiinnityspulttia auton mukana toimitetulla torx-avaimella.
Lisätietoja työkalusarjasta on annettu
vastaavassa kohdassa.
► 
Vedä   koko   lamppuyksikköä   itseäsi   kohti  
(

kääntöovet) tai auton keskustaa kohti
(takaluukku).


►  Avaa kielekkeet ja vedä polttimo ulos pidikkeestä.
► 
Irrota   viallinen   polttimo   painamalla   sitä  
kevyesti ja kääntämällä sitä neljänneskierros
vastapäivään.
► 

Vaihda   polttimo.
Asettele kielekkeet ja johdot huolellisesti paikalleen, jotta johdot eivät jää
pinteeseen.
Uudelleenalustus kestää noin kaksi
minuuttia, kun takasuuntavilkun polttimo
on vaihdettu.
Rekisterikilven lamput
Tyyppi A, W5W - 5 W
Kääntöovet


►  Napsauta sisäverhoilu irti.
►  Irrota   liitin   siirtämällä   sen   kieleke   sivuun.
►  Kierrä
  lampunkantaa   neljäsosakierros  
vastapäivään.
► 

Vaihda   polttimo.
►  Aseta
  polttimon   kanta   takaisin   paikalleen   ja  
kiinnitä liitin uudelleen.
► 

Kiinnitä   verhoilu   takaisin   paikalleen.

213
Häiriön sattuessa
8Takaluukusta


►  Siirrä muovilinssiä käyttäen ruuvimeisseliä.
►  Vaihda   polttimo.
►  Aseta
  muovilinssi   takaisin   ja   paina   se  
paikalleen.
Lisäjarruvalo
Tyyppi A, W16W - 16 W

– Kierrä kaksi mutteria auki.
– Paina tankoja.
–

Kytke liitin tarvittaessa irti irrottaaksesi
lampun.
–


V
aihda polttimo.
Sulakkeet
Sulakkeen vaihtaminen
Kaikki tehtävät toimenpiteet on
ehdottomasti annettava PEUGEOT-verkoston
tai valtuutetun korjaamon tehtäväksi
Sulakkeen vaihtaminen kolmannen osapuolen
sulakkeeseen voi aiheuttaa vakavan
toimintahäiriön autoon.
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille lisävarusteille.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota
yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita PEUGEOT ei toimita tai
suosittele ja joita ei ole asennettu
autovalmistajan antamien suositusten
mukaisesti. Tämä koskee erityisesti kaikkia
laitteita, joiden virran yhteiskulutus on yli 10
milliampeeria.
12 voltin akku /
lisävarusteakku
Toimintaohjeet moottorin käynnistämiseksi toisella akulla tai purkautuneen akun
lataamiseksi.
Lyijykäynnistysakut
Akut sisältävät haitallisia aineita (rikkihappoa ja lyijyä).
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Hävitä käytetyt akut viemällä ne niille
tarkoitettuun keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä, jotta
vältetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
Sähkömoottori
Apuakku on tyhjä
Moottorin käynnistäminen tai ajoakuston
lataaminen ei ole mahdollista.

214
Häiriön sattuessa
Varotoimenpiteet ennen apuakkua
koskevia toimia
Valitse tila
P, sammuta sytytysvirta, tarkista,
että mittaristo on sammunut ja autoa ei
ladata.
Toisen auton käynnistäminen
Älä käytä lisäakkua toisen ajoneuvon
käynnistämiseen tai toisen akun lataamiseen.
Symbolit
Ei kipinöitä tai avotulta, ei tupakointia.
Suojaa aina silmiäsi. Räjähtävät kaasut
voivat sokeuttaa tai aiheuttaa
loukkaantumisen.
Pidä ajoneuvon akku poissa lasten
ulottuvilta.
Ajoneuvon akku sisältää rikkihappoa, joka voi sokeuttaa tai aiheuttaa vakavia
palovammoja.
Katso lisätietoja omistajan käsikirjasta.
Akun lähellä voi olla räjähtäviä kaasuja.
Akun ottaminen esille
Akku sijaitsee moottoritilassa.
►  Avaa   konepelti   sisäpuolella   olevan   vivun  
avulla, sitten konepellin alla olevalla tuulihaan
vapauttimella.
► 

Kiinnitä   konepellin   tukitanko.


Akun miinusnapaan (-) ei pääse käsiksi.
Erillinen maadoituspiste sijaitsee akun
läheisyydessä.
Katso lisätietoja konepellistä ja
moottorista asiaa käsittelevistä
kohdista.
Käynnistys vara-akulla
Jos auton akku on tyhjä, moottori voidaan
käynnistää vara-akulla (ulkoinen tai toisesta
autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.
Älä koskaan käynnistä moottoria
kytkemällä laturi akkuun.
Älä koskaan käytä jännitteeltään 24 voltin tai
sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12 V ja että sen kapasiteetti
on vähintään sama kuin tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhkimet, valot jne.).
Varmista, että käynnistyskaapelit eivät ole
lähelläkään moottorin liikkuvia osia (tuuletin,
hihna jne.).
Älä irrota plusnavan (+) kaapelikenkää
moottorin käydessä.


►  Kytke punainen kaapeli tyhjentyneen akun A
plusnapaan (+) (taivutetun metalliosan tasolle)
ja sen jälkeen vara-akun

B
tai apukäynnistimen
plusnapaan (+).
►  Kytke
  vihreän   tai   mustan   kaapelin   toinen  
pää vara-akun


B
tai apukäynnistimen
miinusnapaan (–) (tai virtaa antavan auton
maadoituspisteeseen).
►  Kytke
  vihreän   tai   mustan   kaapelin   toinen   pää  
maadoituspisteeseen


C
.
►  Käynnistä
  virtaa   antavan   auton   moottori   ja  
anna sen käydä muutamia minuutteja.
