2022 PEUGEOT EXPERT Betriebsanleitungen (in German)

15
Bordinstrumente
1Dynamische Stabilitätskontrolle (DSC) /
Antriebsschlupfregelung (ASR)
BlinktRegelung des DSC/ASR-Systems wird
bei Verlust der Bodenhaftung oder Verlassen der
Fahrspur aktiviert.
Ununterbrochen Es liegt ein Defekt des DSC-/ASR-Systems
vor.
Führen Sie (3) aus.
Funktionsstörung der Notbremse (mit
elektrischer Feststellbremse)
Ununterbrochen, in Verbindung mit der Meldung „Fehler
Feststellbremse“
Die Leistungen der Notbremse sind eingeschränkt.
Falls automatisches Lösen nicht verfügbar ist,
manuell lösen oder (3) ausführen.
BerganfahrassistentUnunterbrochen, in Verbindung mit der Meldung „Fehler
Berganfahrassistent“
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Dynamische Stabilitätskontrolle (DSC)/
Antriebsschlupfregelung (ASR)
Ununterbrochen Die Funktion ist deaktiviert.
Das DSC/ASR-System wird beim Neustarten des
Fahrzeugs und ab etwa 50
km/h automatisch
reaktiviert. Bei Geschwindigkeiten von unter 50
km/h kann es
manuell reaktiviert werden.
ReifendruckUnunterbrochen in Verbindung mit einem akustischen Signal und einer Meldung.
Der Druck eines oder mehrerer Reifen ist
unzureichend.
Kontrollieren Sie den Reifendruck so bald wie
möglich.
Das Überwachungssystem muss nach einer
Anpassung des Reifendrucks reinitialisiert werden.
Kontrollleuchte Reifenunterdruck blinkt, leuchtet danach
ununterbrochen und Service-Kontrollleuchte leuchtet
ununterbrochen
Störung des Systems der Reifendrucküberwachung
Die Erkennung eines Reifenunterdrucks ist nicht
mehr gewährleistet.
Überprüfen Sie den Druck der Reifen so bald wie
möglich und führen Sie (3) aus.
Vorglühen des Motors (Diesel)Zeitweise eingeschaltet (bis zu ca. 30 Sekunden bei extremen
Witterungsbedingungen)
Beim Einschalten der Zündung, wenn die
Wetterbedingungen und die Motortemperatur dies
erforderlich machen.
Warten Sie, bis die Kontrollleuchte erlischt, bevor
Sie den Motor starten.
Bei Erlöschen der Kontrollleuchte startet der Motor
sofort, wenn Sie Folgendes drücken und gedrückt
halten: –

Bei Fahrzeugen mit Schaltgetriebe das

Kupplungspedal getreten halten.
–
Bei Fahrzeugen mit
Automatikgetriebe das
Bremspedal getreten halten.
Startet der Motor nicht, wiederholen Sie die
Startanforderung, während Sie weiterhin das Pedal
treten.
Beifahrer-Front-Airbag aktiviert (ON)Ununterbrochen Der Beifahrer-Front-Airbag ist aktiviert.
Der Schalter befindet sich in der Position „ON“.
Installieren Sie in diesem Fall KEINEN Kindersitz
„entgegen der Fahrtrichtung“ auf dem
vorderen Beifahrersitz. Es besteht ernsthafte
Verletzungsgefahr!
Beifahrer-Front-Airbag (OFF)Ununterbrochen Der Beifahrer-Front-Airbag ist deaktiviert.
Der Schalter befindet sich in der Position „OFF“.
Sie können einen Kindersitz „entgegen
der Fahrtrichtung“ montieren, sofern keine
Funktionsstörung des Airbags vorliegt (Airbag-
Kontrollleuchte an).
AirbagsUnunterbrochen Einer der Airbags bzw. der pyrotechnischen
Gurtstraffer weist einen Defekt auf.
Führen Sie (3) aus.
Niedriger Kraftstoffstand (Diesel)Ununterbrochen (Kontrollleuchte oder LED) mit der Nadel im roten Bereich

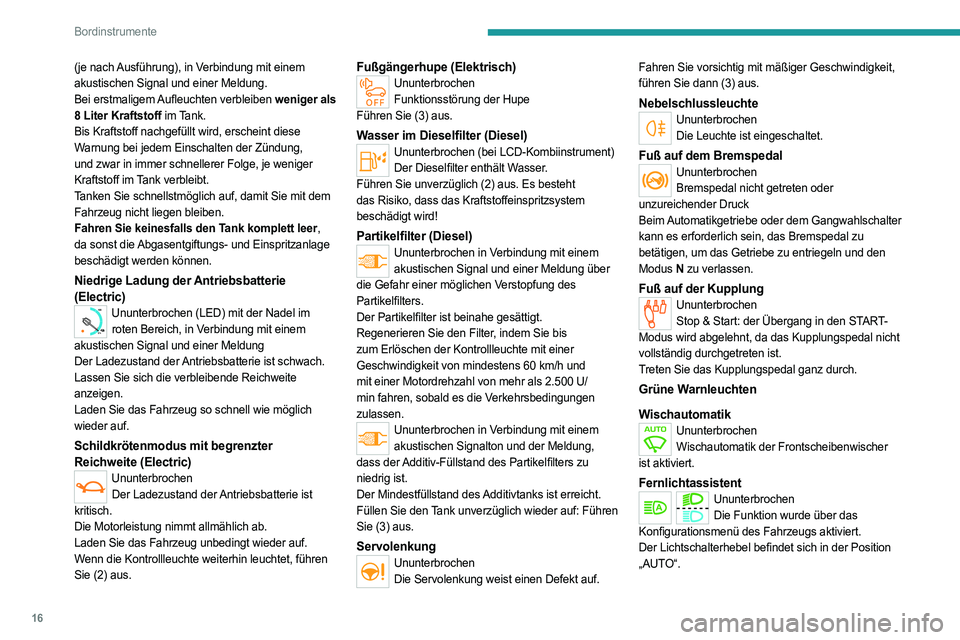

16
Bordinstrumente
(je nach Ausführung), in Verbindung mit einem
akustischen Signal und einer Meldung.
Bei erstmaligem Aufleuchten verbleiben weniger als
8 Liter Kraftstoff im Tank.
Bis Kraftstoff nachgefüllt wird, erscheint diese
Warnung bei jedem Einschalten der Zündung,
und zwar in immer schnellerer Folge, je weniger
Kraftstoff im Tank verbleibt.
Tanken Sie schnellstmöglich auf, damit Sie mit dem
Fahrzeug nicht liegen bleiben.
Fahren Sie keinesfalls den Tank komplett leer,
da sonst die Abgasentgiftungs- und Einspritzanlage
beschädigt werden können.
Niedrige Ladung der Antriebsbatterie
(Electric)
0 %
100
Ununterbrochen (LED) mit der Nadel im
roten Bereich, in Verbindung mit einem
akustischen Signal und einer Meldung
Der Ladezustand der Antriebsbatterie ist schwach.
Lassen Sie sich die verbleibende Reichweite
anzeigen.
Laden Sie das Fahrzeug so schnell wie möglich
wieder auf.
Schildkrötenmodus mit begrenzter
Reichweite (Electric)
Ununterbrochen Der Ladezustand der Antriebsbatterie ist
kritisch.
Die Motorleistung nimmt allmählich ab.
Laden Sie das Fahrzeug unbedingt wieder auf.
Wenn die Kontrollleuchte weiterhin leuchtet, führen
Sie (2) aus.
Fußgängerhupe (Elektrisch)Ununterbrochen Funktionsstörung der Hupe
Führen Sie (3) aus.
Wasser im Dieselfilter (Diesel)Ununterbrochen (bei LCD-Kombiinstrument) Der Dieselfilter enthält Wasser.
Führen Sie unverzüglich (2) aus. Es besteht
das Risiko, dass das Kraftstoffeinspritzsystem
beschädigt wird!
Partikelfilter (Diesel)Ununterbrochen in Verbindung mit einem akustischen Signal und einer Meldung über
die Gefahr einer möglichen Verstopfung des
Partikelfilters.
Der Partikelfilter ist beinahe gesättigt.
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer
Geschwindigkeit von mindestens 60
km/h und
mit einer Motordrehzahl von mehr als 2.500 U/
min fahren, sobald es die Verkehrsbedingungen
zulassen.
Ununterbrochen in Verbindung mit einem akustischen Signalton und der Meldung,
dass der Additiv-Füllstand des Partikelfilters zu
niedrig ist.
Der Mindestfüllstand des Additivtanks ist erreicht.
Füllen Sie den Tank unverzüglich wieder auf: Führen
Sie (3) aus.
ServolenkungUnunterbrochen Die Servolenkung weist einen Defekt auf. Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
NebelschlussleuchteUnunterbrochen
Die Leuchte ist eingeschaltet.
Fuß auf dem BremspedalUnunterbrochenBremspedal nicht getreten oder
unzureichender Druck
Beim Automatikgetriebe oder dem Gangwahlschalter
kann es erforderlich sein, das Bremspedal zu
betätigen, um das Getriebe zu entriegeln und den
Modus N zu verlassen.
Fuß auf der KupplungUnunterbrochen
Stop & Start: der Übergang in den START-
Modus wird abgelehnt, da das Kupplungspedal nicht
vollständig durchgetreten ist.
Treten Sie das Kupplungspedal ganz durch.
Grüne Warnleuchten
Wischautomatik
Ununterbrochen Wischautomatik der Frontscheibenwischer
ist aktiviert.
FernlichtassistentUnunterbrochen Die Funktion wurde über das
Konfigurationsmenü des Fahrzeugs aktiviert.
Der Lichtschalterhebel befindet sich in der Position
„AUTO“.

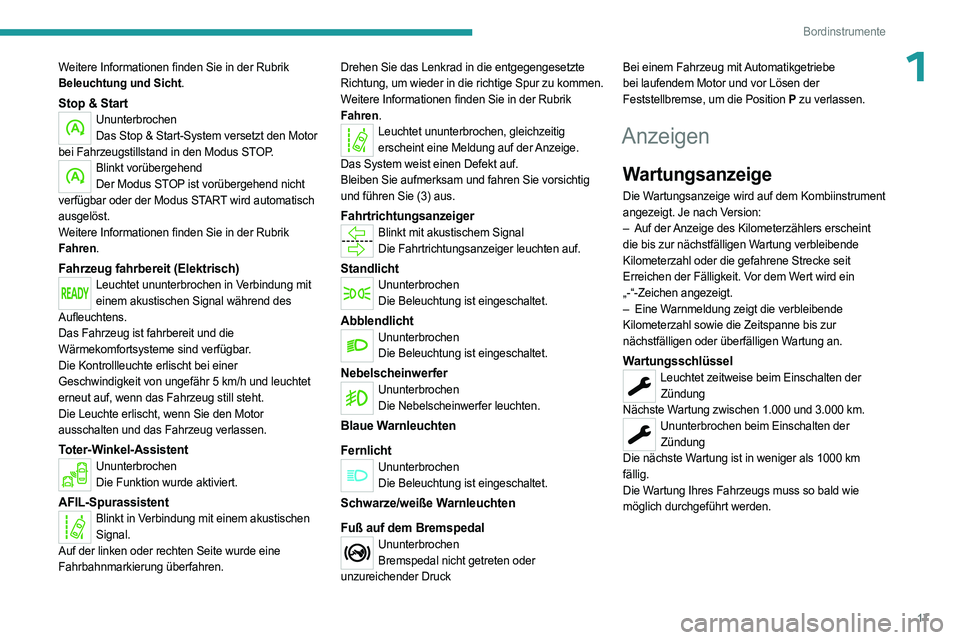

17
Bordinstrumente
1Weitere Informationen finden Sie in der Rubrik
Beleuchtung und Sicht.
Stop & StartUnunterbrochenDas Stop & Start-System versetzt den Motor
bei Fahrzeugstillstand in den Modus STOP.
Blinkt vorübergehend Der Modus STOP ist vorübergehend nicht
verfügbar oder der Modus START wird automatisch
ausgelöst.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Fahrzeug fahrbereit (Elektrisch)Leuchtet ununterbrochen in Verbindung mit einem akustischen Signal während des
Aufleuchtens.
Das Fahrzeug ist fahrbereit und die
Wärmekomfortsysteme sind verfügbar.
Die Kontrollleuchte erlischt bei einer
Geschwindigkeit von ungefähr 5
km/h und leuchtet
erneut auf, wenn das Fahrzeug still steht.
Die Leuchte erlischt, wenn Sie den Motor
ausschalten und das Fahrzeug verlassen.
Toter-Winkel-AssistentUnunterbrochen Die Funktion wurde aktiviert.
AFIL-SpurassistentBlinkt in Verbindung mit einem akustischen Signal.
Auf der linken oder rechten Seite wurde eine
Fahrbahnmarkierung überfahren. Drehen Sie das Lenkrad in die entgegengesetzte
Richtung, um wieder in die richtige Spur zu kommen.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Leuchtet ununterbrochen, gleichzeitig
erscheint eine Meldung auf der Anzeige.
Das System weist einen Defekt auf.
Bleiben Sie aufmerksam und fahren Sie vorsichtig
und führen Sie (3) aus.
FahrtrichtungsanzeigerBlinkt mit akustischem Signal Die Fahrtrichtungsanzeiger leuchten auf.
StandlichtUnunterbrochenDie Beleuchtung ist eingeschaltet.
AbblendlichtUnunterbrochenDie Beleuchtung ist eingeschaltet.
NebelscheinwerferUnunterbrochenDie Nebelscheinwerfer leuchten.
Blaue Warnleuchten
Fernlicht
UnunterbrochenDie Beleuchtung ist eingeschaltet.
Schwarze/weiße Warnleuchten
Fuß auf dem Bremspedal
UnunterbrochenBremspedal nicht getreten oder
unzureichender Druck Bei einem Fahrzeug mit Automatikgetriebe
bei laufendem Motor und vor Lösen der
Feststellbremse, um die Position P
zu verlassen.
Anzeigen
Wartungsanzeige
Die Wartungsanzeige wird auf dem Kombiinstrument
angezeigt. Je nach Version:
–

Auf der
Anzeige des Kilometerzählers erscheint
die bis zur nächstfälligen Wartung verbleibende
Kilometerzahl oder die gefahrene Strecke seit
Erreichen der Fälligkeit. Vor dem Wert wird ein
„-“-Zeichen angezeigt.
–

Eine W
arnmeldung zeigt die verbleibende
Kilometerzahl sowie die Zeitspanne bis zur
nächstfälligen oder überfälligen Wartung an.
WartungsschlüsselLeuchtet zeitweise beim Einschalten der Zündung
Nächste Wartung zwischen 1.000 und 3.000 km.
Ununterbrochen beim Einschalten der Zündung
Die nächste Wartung ist in weniger als 1000
km
fällig.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.

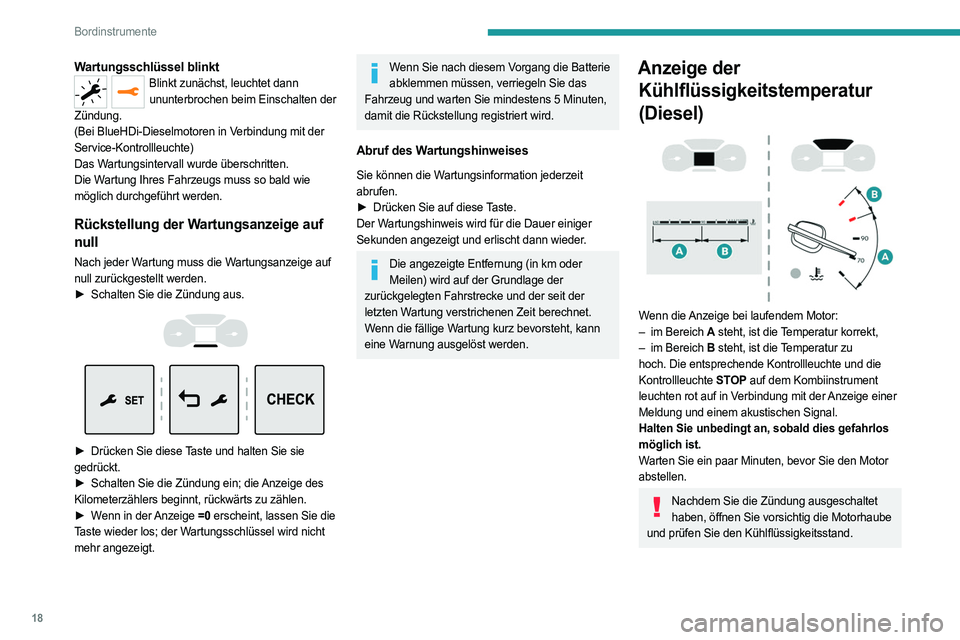

18
Bordinstrumente
Wartungsschlüssel blinktBlinkt zunächst, leuchtet dann ununterbrochen beim Einschalten der
Zündung.
(Bei BlueHDi-Dieselmotoren in Verbindung mit der
Service-Kontrollleuchte)
Das Wartungsintervall wurde überschritten.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Rückstellung der Wartungsanzeige auf
null
Nach jeder Wartung muss die Wartungsanzeige auf
null zurückgestellt werden.
►

Schalten Sie die Zündung aus.



► Drücken Sie diese Taste und halten Sie sie
gedrückt.
►

Schalten Sie die Zündung ein; die
Anzeige des
Kilometerzählers beginnt, rückwärts zu zählen.
►

W
enn in der Anzeige =0 erscheint, lassen Sie die
Taste wieder los; der Wartungsschlüssel wird nicht
mehr angezeigt.
Wenn Sie nach diesem Vorgang die Batterie abklemmen müssen, verriegeln Sie das
Fahrzeug und warten Sie mindestens 5 Minuten,
damit die Rückstellung registriert wird.
Abruf des Wartungshinweises
Sie können die Wartungsinformation jederzeit
abrufen.
►

Drücken Sie auf diese
Taste.
Der Wartungshinweis wird für die Dauer einiger
Sekunden angezeigt und erlischt dann wieder.
Die angezeigte Entfernung (in km oder Meilen) wird auf der Grundlage der
zurückgelegten Fahrstrecke und der seit der
letzten Wartung verstrichenen Zeit berechnet.
Wenn die fällige Wartung kurz bevorsteht, kann
eine Warnung ausgelöst werden.
Anzeige der Kühlflüssigkeitstemperatur
(Diesel)


Wenn die Anzeige bei laufendem Motor:
–
im Bereich A steht, ist die Temperatur korrekt,
–

im Bereich
B steht, ist die Temperatur zu
hoch. Die entsprechende Kontrollleuchte und die
Kontrollleuchte STOP auf dem Kombiinstrument
leuchten rot auf in Verbindung mit der Anzeige einer
Meldung und einem akustischen Signal.
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Warten Sie ein paar Minuten, bevor Sie den Motor
abstellen.
Nachdem Sie die Zündung ausgeschaltet haben, öffnen Sie vorsichtig die Motorhaube
und prüfen Sie den Kühlflüssigkeitsstand.

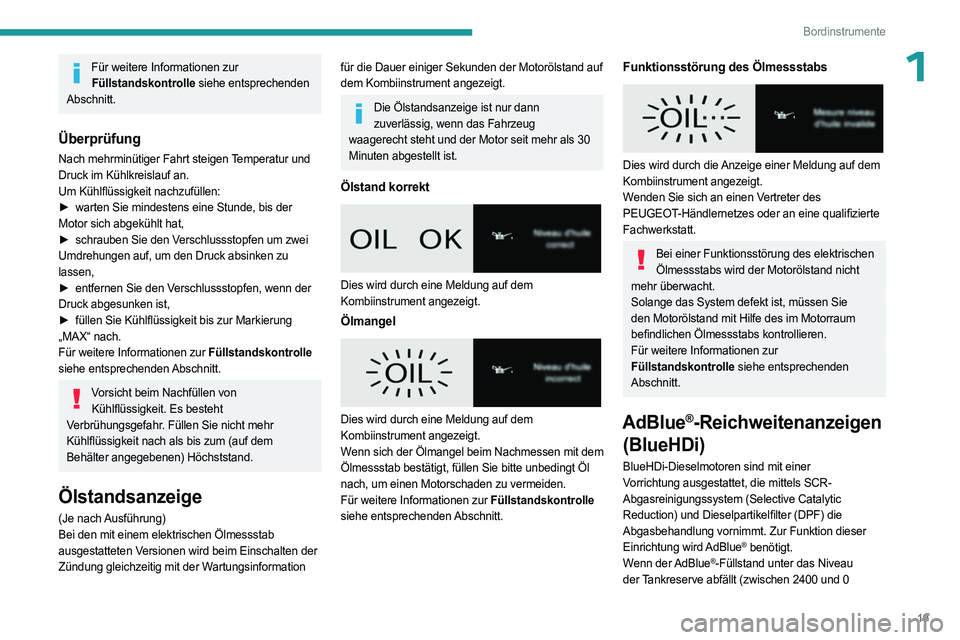

19
Bordinstrumente
1Für weitere Informationen zur Füllstandskontrolle siehe entsprechenden
Abschnitt.
Überprüfung
Nach mehrminütiger Fahrt steigen Temperatur und
Druck im Kühlkreislauf an.
Um Kühlflüssigkeit nachzufüllen:
►

warten Sie mindestens eine Stunde, bis der

Motor sich abgekühlt hat,
►

schrauben Sie den V
erschlussstopfen um zwei
Umdrehungen auf, um den Druck absinken zu
lassen,
►

entfernen Sie den V
erschlussstopfen, wenn der
Druck abgesunken ist,
►

füllen Sie Kühlflüssigkeit bis zur Markierung

„MAX“ nach.
Für weitere Informationen zur Füllstandskontrolle
siehe entsprechenden Abschnitt.
Vorsicht beim Nachfüllen von Kühlflüssigkeit. Es besteht
Verbrühungsgefahr. Füllen Sie nicht mehr
Kühlflüssigkeit nach als bis zum (auf dem
Behälter angegebenen) Höchststand.
Ölstandsanzeige
(Je nach Ausführung)
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen wird beim Einschalten der
Zündung gleichzeitig mit der Wartungsinformation
für die Dauer einiger Sekunden der Motorölstand auf
dem Kombiinstrument angezeigt.
Die Ölstandsanzeige ist nur dann zuverlässig, wenn das Fahrzeug
waagerecht steht und der Motor seit mehr als 30
Minuten abgestellt ist.
Ölstand korrekt

Dies wird durch eine Meldung auf dem
Kombiinstrument angezeigt.
Ölmangel

Dies wird durch eine Meldung auf dem
Kombiinstrument angezeigt.
Wenn sich der Ölmangel beim Nachmessen mit dem
Ölmessstab bestätigt, füllen Sie bitte unbedingt Öl
nach, um einen Motorschaden zu vermeiden.
Für weitere Informationen zur Füllstandskontrolle
siehe entsprechenden Abschnitt.
Funktionsstörung des Ölmessstabs

Dies wird durch die Anzeige einer Meldung auf dem
Kombiinstrument angezeigt.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bei einer Funktionsstörung des elektrischen Ölmessstabs wird der Motorölstand nicht
mehr überwacht.
Solange das System defekt ist, müssen Sie
den Motorölstand mit Hilfe des im Motorraum
befindlichen Ölmessstabs kontrollieren.
Für weitere Informationen zur
Füllstandskontrolle siehe entsprechenden
Abschnitt.
AdBlue®-Reichweitenanzeigen
(BlueHDi)
BlueHDi-Dieselmotoren sind mit einer
Vorrichtung ausgestattet, die mittels SCR-
Abgasreinigungssystem (Selective Catalytic
Reduction) und Dieselpartikelfilter (DPF) die
Abgasbehandlung vornimmt. Zur Funktion dieser
Einrichtung wird AdBlue
® benötigt.
Wenn der AdBlue®-Füllstand unter das Niveau
der Tankreserve abfällt (zwischen 2400 und 0

20
Bordinstrumente

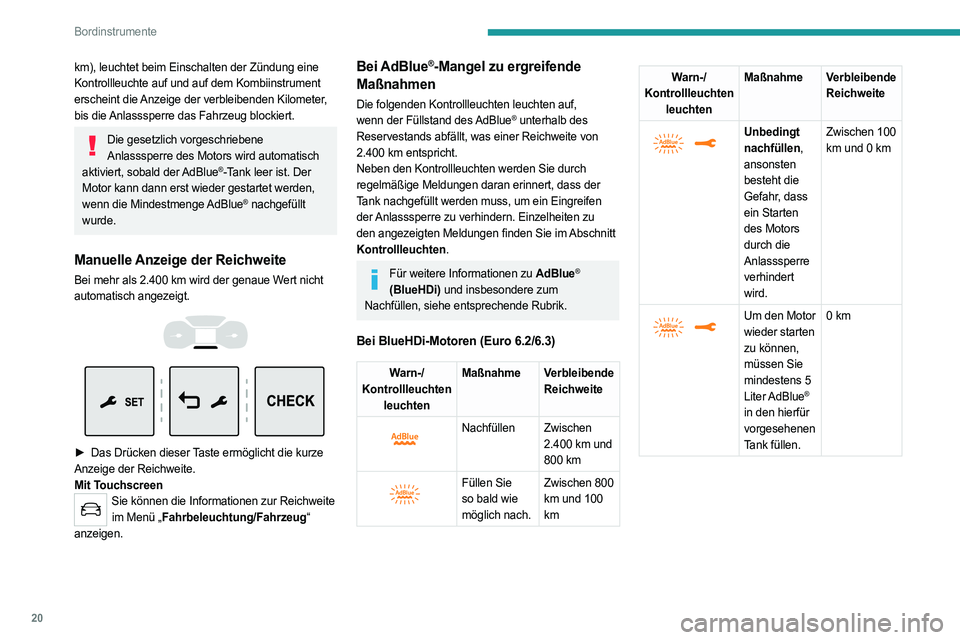

km), leuchtet beim Einschalten der Zündung eine
Kontrollleuchte auf und auf dem Kombiinstrument
erscheint die Anzeige der verbleibenden Kilometer,
bis die Anlasssperre das Fahrzeug blockiert.
Die gesetzlich vorgeschriebene Anlasssperre des Motors wird automatisch
aktiviert, sobald der AdBlue
®-Tank leer ist. Der
Motor kann dann erst wieder gestartet werden,
wenn die Mindestmenge AdBlue
® nachgefüllt
wurde.
Manuelle Anzeige der Reichweite
Bei mehr als 2.400 km wird der genaue Wert nicht
automatisch angezeigt.




► Das Drücken dieser Taste ermöglicht die kurze
Anzeige der Reichweite.
Mit Touchscreen
Sie können die Informationen zur Reichweite im Menü „Fahrbeleuchtung/Fahrzeug“
anzeigen.
Bei AdBlue®-Mangel zu ergreifende
Maßnahmen
Die folgenden Kontrollleuchten leuchten auf,
wenn der Füllstand des AdBlue® unterhalb des
Reservestands abfällt, was einer Reichweite von
2.400 km entspricht.
Neben den Kontrollleuchten werden Sie durch
regelmäßige Meldungen daran erinnert, dass der
Tank nachgefüllt werden muss, um ein Eingreifen
der Anlasssperre zu verhindern. Einzelheiten zu
den angezeigten Meldungen finden Sie im Abschnitt
Kontrollleuchten.
Für weitere Informationen zu AdBlue®
(BlueHDi) und insbesondere zum
Nachfüllen, siehe entsprechende Rubrik.
Bei BlueHDi-Motoren (Euro 6.2/6.3)
Warn-/
Kontrollleuchten leuchten Maßnahme Verbleibende
Reichweite


Nachfüllen Zwischen 2.400 km und
800 km


Füllen Sie
so bald wie
möglich nach.Zwischen 800
km und 100
km
Warn-/
Kontrollleuchten leuchten Maßnahme Verbleibende
Reichweite


Unbedingt
nachfüllen,
ansonsten
besteht die
Gefahr, dass
ein Starten
des Motors
durch die
Anlasssperre
verhindert
wird.Zwischen 100
km und 0 km


Um den Motor
wieder starten
zu können,
müssen Sie
mindestens 5
Liter AdBlue
®
in den hierfür
vorgesehenen
Tank füllen. 0 km

21
Bordinstrumente
1Funktionsstörung des
Abgasreinigungssystems SCR
Erkennen einer Funktionsstörung


Wenn eine Funktionsstörung
erkannt wird, leuchten diese
Kontrollleuchten in Verbindung
mit einem akustischen Signal
und der Anzeige der Meldung
„Fehler Abgasreinigung“ oder
„ NO START IN“ auf.
Der Alarm wird während der Fahrt ausgelöst,
sobald die Störung erstmalig erkannt wird, und
anschließend bei jedem Einschalten der Zündung
aktiviert, sofern die Störung weiterhin besteht.
Handelt es sich um eine vorübergehende Störung, wird der Alarm bei der nächsten
Fahrt nach der Selbstdiagnose des SCR-
Abgasreinigungssystems ausgeblendet.
Funktionsstörung während der zulässigen
Fahrstrecke bestätigt (zwischen 1.100 km und
0
km)
Wird die Fehleranzeige jedoch nach 50 gefahrenen
Kilometern permanent angezeigt, so wird die
Funktionsstörung SCR-System bestätigt.
Die Kontrollleuchte AdBlue blinkt und es wird eine
Meldung angezeigt („Fehler Abgasreinigung:
Anlasssperre bei X km (Meilen)“ oder „NO START
IN X km (Meilen)“), die die verbleibende Reichweite
in Kilometer oder Meilen angibt.
Während der Fahrt wird die Meldung alle 30
Sekunden erneut angezeigt. Beim Einschalten der
Zündung wird die Warnung erneut ausgegeben.
Sie können noch 1.100
km weiterfahren, bevor die
Anlasssperre ausgelöst wird.
Lassen Sie es von einem Vertreter des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Anlasssperre
Bei jedem Einschalten der Zündung wird die
Meldung „Fehler Abgasreinigung: Anlasssperre“
oder „NO START IN“ angezeigt.
Um den Motor wieder zu starten Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Leistungsanzeige (Elektrisch)

CHARGE
Aufladen der Antriebsbatterie bei Verzögerungs- und
Bremsvorgängen
ECO
Moderater Energieverbrauch und optimierte
Reichweite
POWER
Energieverbrauch durch das Antriebssystem
während der Beschleunigung
NEUTRAL
Beim Einschalten der Zündung wird durch das
elektrische Antriebssystem des Fahrzeugs weder
Energie verbraucht noch erzeugt: nach dem
Abtastvorgang befindet sich die Anzeigenadel in
„Neutralstellung“: zwischen ECO und CHARGE.
Bei ausgeschalteter Zündung wird durch das Öffnen der Tür auf der Fahrerseite die

22
Bordinstrumente
Anzeige aktiviert; diese begibt sich dann in
„Neutralstellung“: zwischen ECO und CHARGE.

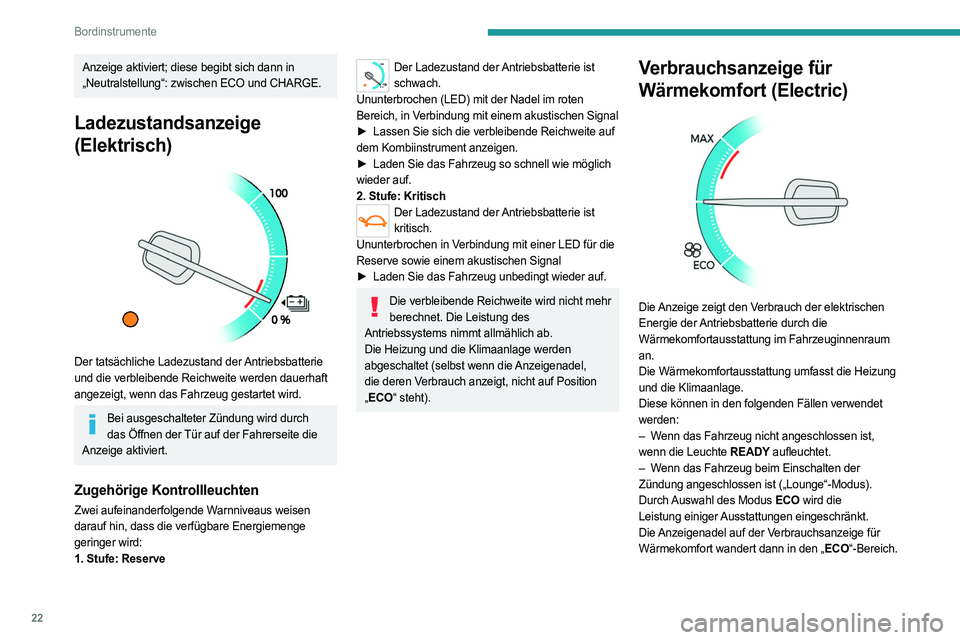

Ladezustandsanzeige
(Elektrisch)


Der tatsächliche Ladezustand der Antriebsbatterie
und die verbleibende Reichweite werden dauerhaft
angezeigt, wenn das Fahrzeug gestartet wird.
Bei ausgeschalteter Zündung wird durch das Öffnen der Tür auf der Fahrerseite die
Anzeige aktiviert.
Zugehörige Kontrollleuchten
Zwei aufeinanderfolgende Warnniveaus weisen
darauf hin, dass die verfügbare Energiemenge
geringer wird:
1. Stufe: Reserve
0 %
100
Der Ladezustand der Antriebsbatterie ist
schwach.
Ununterbrochen (LED) mit der Nadel im roten
Bereich, in Verbindung mit einem akustischen Signal
►

Lassen Sie sich die verbleibende Reichweite auf

dem Kombiinstrument anzeigen.
►

Laden Sie das Fahrzeug so schnell wie möglich

wieder auf.
2. Stufe: Kritisch
Der Ladezustand der Antriebsbatterie ist kritisch.
Ununterbrochen in Verbindung mit einer LED für die
Reserve sowie einem akustischen Signal
►

Laden Sie das Fahrzeug unbedingt wieder auf.
Die verbleibende Reichweite wird nicht mehr berechnet. Die Leistung des
Antriebssystems nimmt allmählich ab.
Die Heizung und die Klimaanlage werden
abgeschaltet (selbst wenn die Anzeigenadel,
die deren Verbrauch anzeigt, nicht auf Position
„ ECO“ steht).
Verbrauchsanzeige für
Wärmekomfort (Electric)


Die Anzeige zeigt den Verbrauch der elektrischen
Energie der Antriebsbatterie durch die
Wärmekomfortausstattung im Fahrzeuginnenraum
an.
Die Wärmekomfortausstattung umfasst die Heizung
und die Klimaanlage.
Diese können in den folgenden Fällen verwendet
werden:
–

W
enn das Fahrzeug nicht angeschlossen ist,
wenn die Leuchte READY aufleuchtet.
–

W
enn das Fahrzeug beim Einschalten der
Zündung angeschlossen ist („Lounge“-Modus).
Durch Auswahl des Modus ECO wird die
Leistung einiger Ausstattungen eingeschränkt.
Die Anzeigenadel auf der Verbrauchsanzeige für
Wärmekomfort wandert dann in den „ECO“-Bereich.
