Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU03892
HINWEIS:_ l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Brems-/Kupplungsanlagen und -flüssigkeit:
• Regelmäßig den Brems- und Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile der Hauptbremszylinder und Bremssattel sowie der Kupplungsgeber- und -nehmerzylinder
erneuern und die Flüssigkeit wechseln.
• Die Brems- und Kupplungsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_24 Ölfilterpatrone• Erneuern.ÖÖÖ
25
*Kühlsystem• Flüssigkeitsstand kontrollieren und Fahrzeug auf
Undichtigkeit prüfen.ÖÖÖÖ Ö
• Wechseln. Alle 3 Jahre
26*Bremslichtschalter vorn
und hinten• Funktion prüfen.ÖÖÖÖÖ Ö
27Bewegliche Teile und
Seilzüge• Schmieren.ÖÖÖÖ Ö
28*Beleuchtung, Warn-/
Kontrolleuchten und
Schalter• Funktion prüfen.
• Scheinwerfer einstellen.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´1.000 km)
Jahres-
inspektion
1 10203040
G_4sv.book Page 4 Wednesday, November 22, 2000 4:39 PM
Page 50 of 108
Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01065
Verkleidungsteile abnehmen und
montieren Die hier abgebildeten Verkleidungsteile
müssen für manche in diesem Kapitel be-
schriebenen Wartungs- und Reparatur-
arbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Verkleidungsteile sollte jeweils auf
die nachfolgenden Abschnitte zurückgegrif-
fen werden.
GAU00484
Verkleidungsteil A
AbnehmenDas Verkleidungsteil losschrauben und
dann wie in der Abbildung gezeigt abziehen.
MontierenDas Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
GAU03946
Verkleidungsteil B
Verkleidungsteil abnehmen1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Das Verkleidungsteil losschrauben
und dann wie in der Abbildung gezeigt
abziehen.

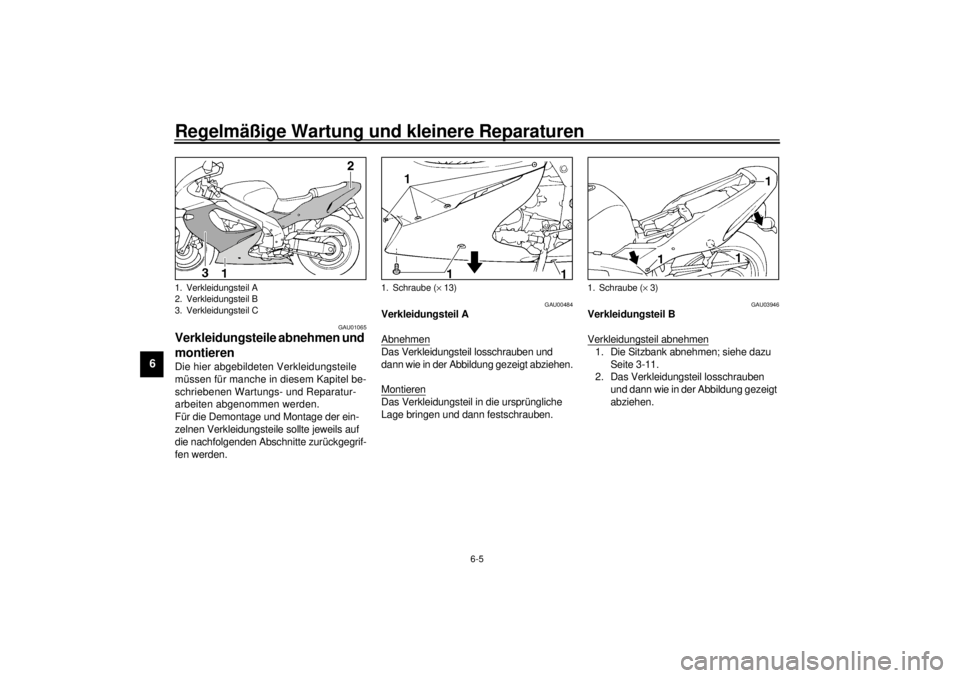

1. Verkleidungsteil A
2. Verkleidungsteil B
3. Verkleidungsteil C
1. Schraube (´ 13)
1. Schraube (´ 3)
G_4sv.book Page 5 Wednesday, November 22, 2000 4:39 PM
Page 51 of 108
Regelmäßige Wartung und kleinere Reparaturen
6-6
6
Verkleidungsteil montieren1. Das Verkleidungsteil in die ursprüng-
liche Lage bringen und dann fest-
schrauben.
2. Die Sitzbank montieren.
GAU00483
Verkleidungsteil C
Abnehmen1. Das Verkleidungsteil abschrauben.
2. Die Blinkerkabel-Steckverbinder lösen
und dann das Verkleidungsteil abzie-
hen.Montieren
1. Die Blinkerkabel-Steckverbinder an-
schließen.
2. Das Verkleidungsteil in die ursprüng-
liche Lage bringen.
3. Das Verkleidungsteil festschrauben.

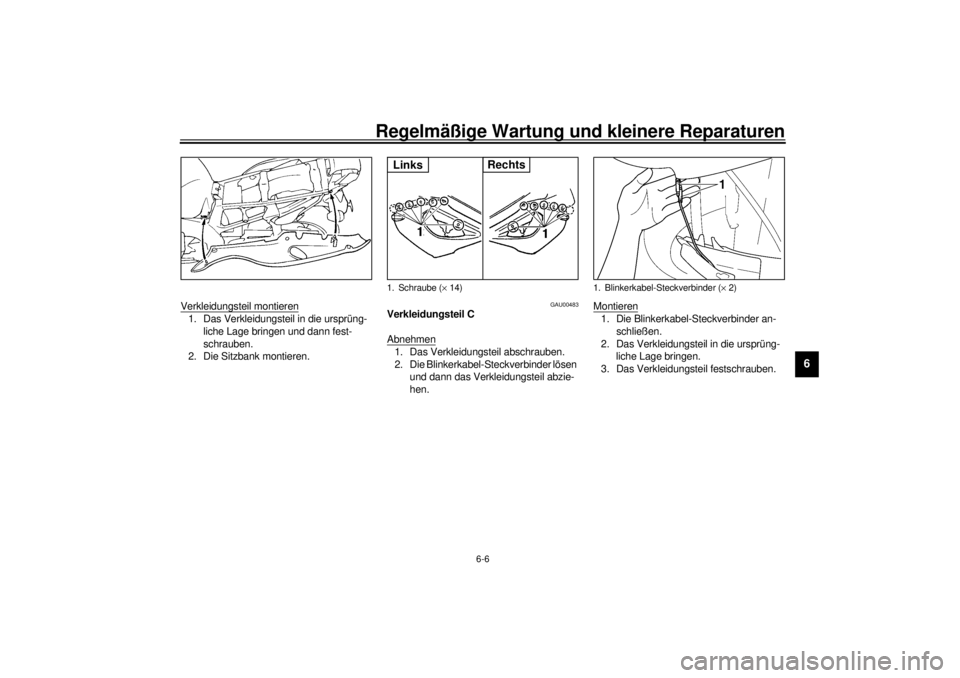

1. Schraube (´ 14)Links
Rechts
1. Blinkerkabel-Steckverbinder (´ 2)
G_4sv.book Page 6 Wednesday, November 22, 2000 4:39 PM
Page 52 of 108

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
GAU03837
Zündkerzen prüfen Eine ordnungsgemäße Funktion des
Motors wird wesentlich von Funktion und
Zustand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) heraus-
genommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Die Verkleidungsteile A und C abneh-
men; siehe dazu Seiten 6-5 und 6-6.
2. Den Zündkerzenstecker abziehen.3. Die Zündkerze, wie in der Abbildung
gezeigt, mit dem Zündkerzenschlüs-
sel (Bordwerkzeug) herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:_ Weisen einzelne oder sämtliche Zünd-
kerzen eine stark abweichende Färbung
auf, sollte die Funktion des Motors vom
YAMAHA-Händler überprüft werden. _3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.

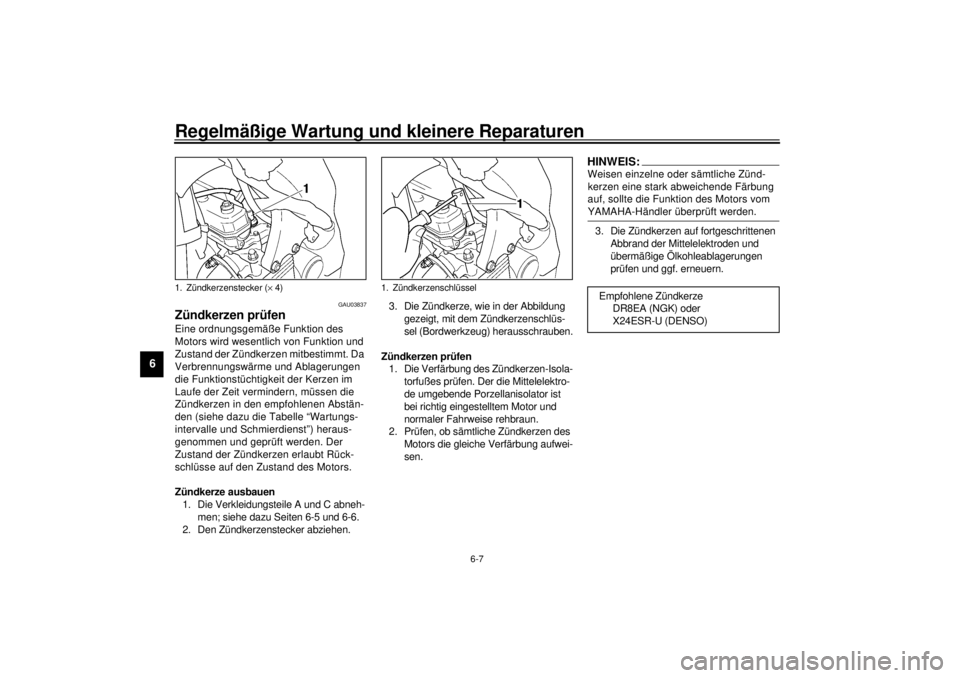

1. Zündkerzenstecker (´ 4)
1. Zündkerzenschlüssel
Empfohlene Zündkerze
DR8EA (NGK) oder
X24ESR-U (DENSO)
G_4sv.book Page 7 Wednesday, November 22, 2000 4:39 PM
Page 53 of 108
Regelmäßige Wartung und kleinere Reparaturen
6-8
6
Zündkerze montieren
1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:_ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. _4. Den Zündkerzenstecker aufsetzen.
5. Die Verkleidungsteile montieren.
a. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand
0,6–0,7 mm
Anzugsmoment
Zündkerze
18 Nm (1,8 m·kg)
G_4sv.book Page 8 Wednesday, November 22, 2000 4:39 PM
Page 54 of 108

Regelmäßige Wartung und kleinere Reparaturen
6-9
6
GAU03612
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem müssen in
den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten.HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der
Ölstandkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite
führt bereits zu falschem Meßergebnis. _2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas rechts unten am Kurbelgehäuse
ablesen.
HINWEIS:_ Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den. _4. Falls der Ölstand zu niedrig ist, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.Öl wechseln (mit/ohne Filterwechsel)
1. Das Verkleidungsteil A abnehmen;
siehe dazu Seite 6-5.
2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
3. Ein Ölauffanggefäß unter den Motor

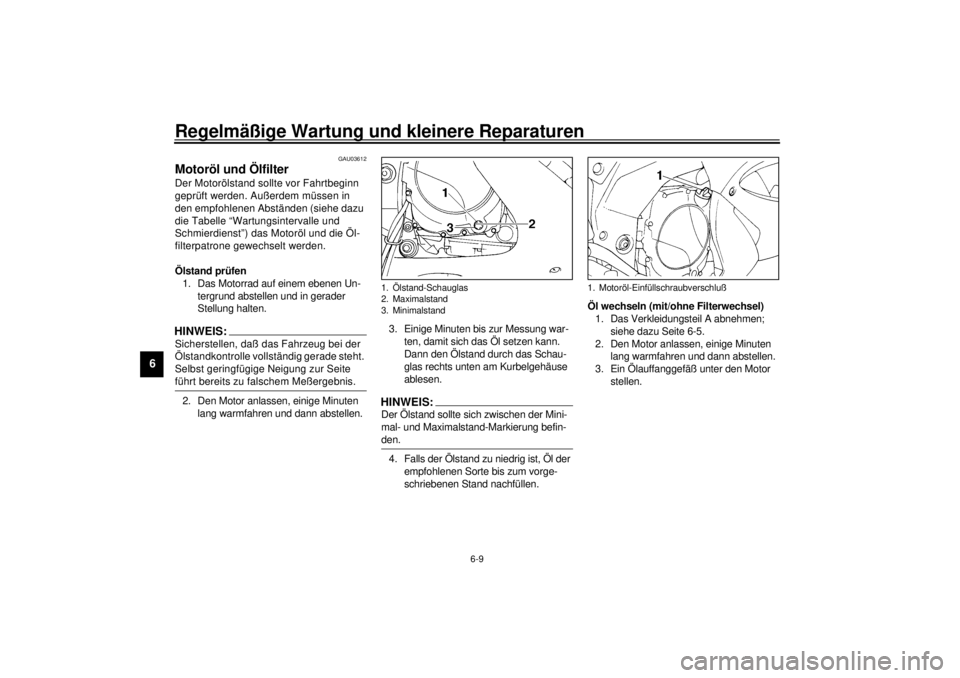

stellen.1. Ölstand-Schauglas
2. Maximalstand
3. Minimalstand
1. Motoröl-Einfüllschraubverschluß
G_4sv.book Page 9 Wednesday, November 22, 2000 4:39 PM
Page 55 of 108
Regelmäßige Wartung und kleinere Reparaturen
6-10
6
4. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Motoröl ablassen.HINWEIS:_ Die Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird. _
5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.HINWEIS:_ Ölfilterschlüssel sind beim YAMAHA-Händ-
ler erhältlich. _
6. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:_ Sicherstellen, daß der O-Ring korrekt sitzt. _

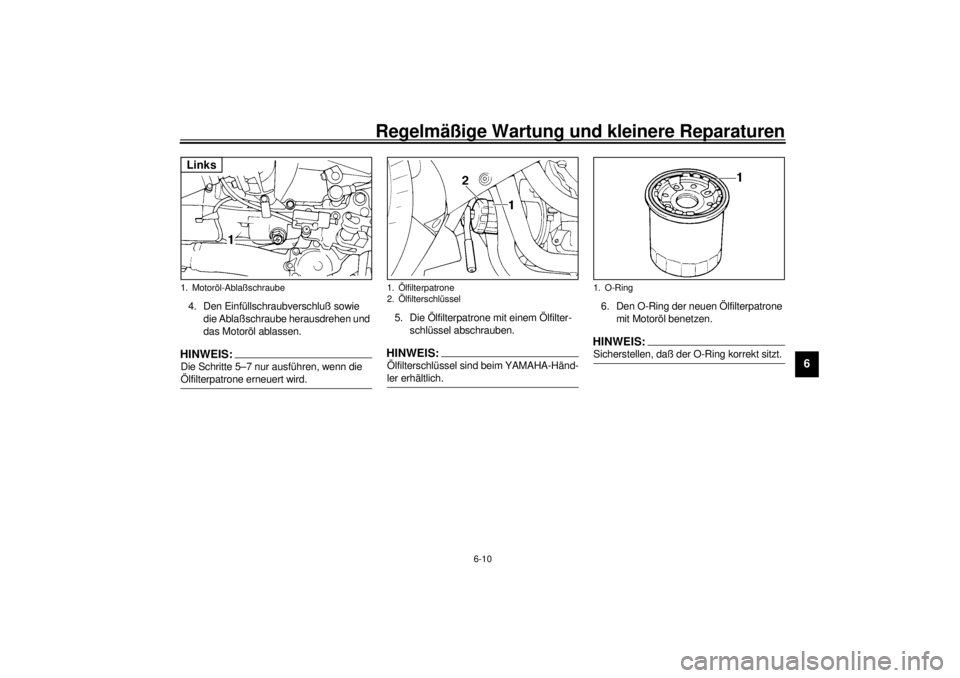

1. Motoröl-AblaßschraubeLinks
1. Ölfilterpatrone
2. Ölfilterschlüssel
1. O-Ring
G_4sv.book Page 10 Wednesday, November 22, 2000 4:39 PM
Page 56 of 108

Regelmäßige Wartung und kleinere Reparaturen
6-11
6
7. Die neue Ölfilterpatrone mit dem Öl-
filterschlüssel einschrauben und
dann vorschriftsmäßig festziehen.
8. Die Motoröl-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.9. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudrehen.
GC000072
ACHTUNG:_ l
Keine Additive beimischen! Da das
Motoröl auch zur Schmierung der
Kupplung dient, können solche Zu-
sätze zu Kupplungsrutschen füh-
ren. Öle mit einer Dieselspezifika-
tion “.../CD” oder höherwertig nicht
verwenden. Auch Öle der Klasse
“ENERGY CONSERVING II” oder
höherwertige Öle nicht verwenden.
l
Darauf achten, daß keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
_10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Un-
dichtigkeiten prüfen. Tritt irgendwo Öl
aus, den Motor sofort abstellen und
die Ursache feststellen.HINWEIS:_ Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt
dann bei korrektem Ölstand. _

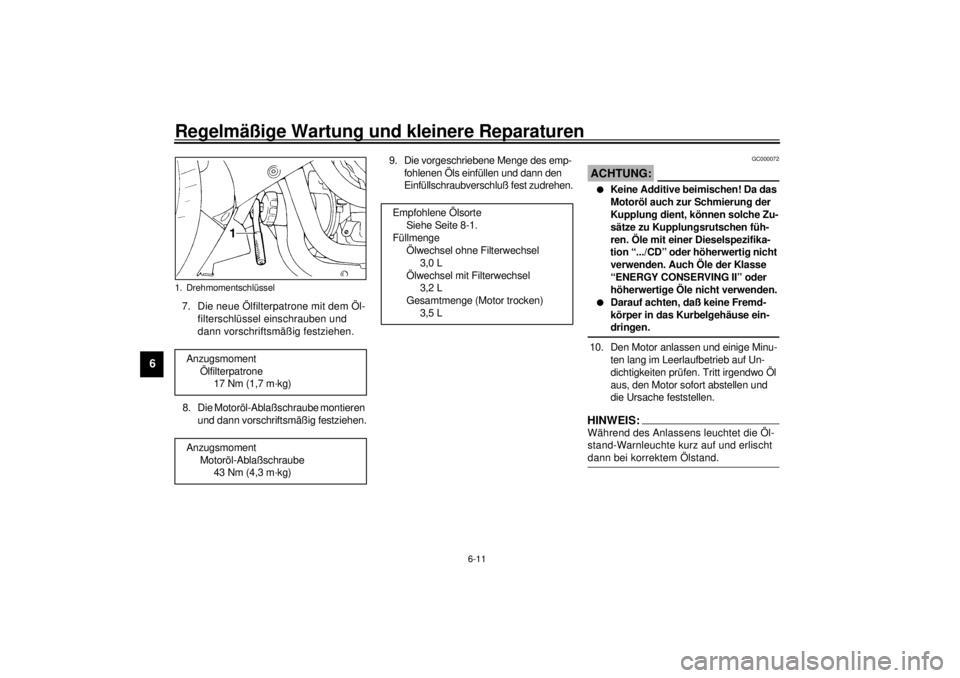

1. DrehmomentschlüsselAnzugsmoment
Ölfilterpatrone
17 Nm (1,7 m·kg)
Anzugsmoment
Motoröl-Ablaßschraube
43 Nm (4,3 m·kg)
Empfohlene Ölsorte
Siehe Seite 8-1.
Füllmenge
Ölwechsel ohne Filterwechsel
3,0 L
Ölwechsel mit Filterwechsel
3,2 L
Gesamtmenge (Motor trocken)
3,5 L
