Regelmäßige Wartung und kleinere Reparaturen
6-36
6
GAU03582
Vorderrad Vorderrad ausbauen
GW000122
WARNUNG
_ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
_
1. Die Tachowelle am Vorderrad lösen.
2. Die Vorderradabdeckung abschrau-
ben.3. Die Vorderachs-Klemmschraube,
dann die Radachse und die Brems-
sattel-Schrauben lockern.
4. Das Motorrad aufbocken, um das Vor-
derrad vom Boden abzuheben; siehe
dazu Seite 6-34.
5. Den Bremsschlauchhalter links und
rechts abschrauben.
6. Die Bremssättel links und rechts ab-
schrauben.
7. Die Radachse herausziehen, das
Tachometer-Antriebsgehäuse lösen
und dann das Rad herausrollen.1. Tachowelle
2. Schraube (´ 4)
3. Vorderradabdeckung
4. Bremsschlauchhalter
5. Bremssattel
6. Schraube (´ 2)
1. Vorderachs-Klemmschraube
2. Radachse
3. Schraube (´ 2)
4. Bremssattel
G_4sv.book Page 36 Wednesday, November 22, 2000 4:39 PM

Regelmäßige Wartung und kleinere Reparaturen
6-37
6
GCA00046
ACHTUNG:_ Bei demontierten Bremssätteln auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt
werden. _
GAU03909
Vorderrad einbauen

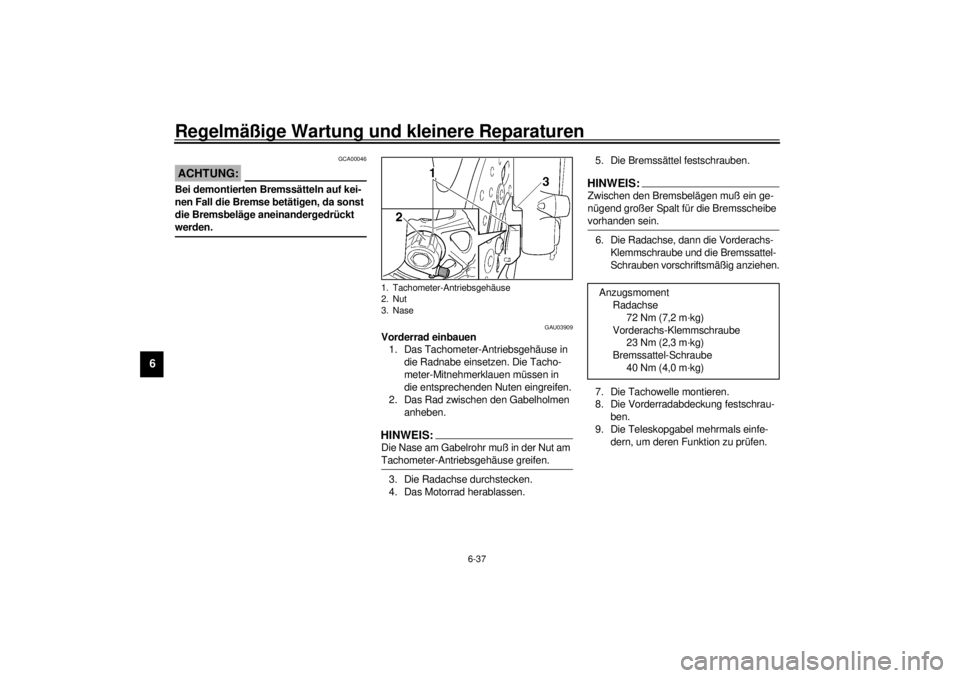

1. Das Tachometer-Antriebsgehäuse in
die Radnabe einsetzen. Die Tacho-
meter-Mitnehmerklauen müssen in
die entsprechenden Nuten eingreifen.
2. Das Rad zwischen den Gabelholmen
anheben.HINWEIS:_ Die Nase am Gabelrohr muß in der Nut am
Tachometer-Antriebsgehäuse greifen. _3. Die Radachse durchstecken.
4. Das Motorrad herablassen.5. Die Bremssättel festschrauben.
HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _6. Die Radachse, dann die Vorderachs-
Klemmschraube und die Bremssattel-
Schrauben vorschriftsmäßig anziehen.
7. Die Tachowelle montieren.
8. Die Vorderradabdeckung festschrau-
ben.
9. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
1. Tachometer-Antriebsgehäuse
2. Nut
3. Nase
Anzugsmoment
Radachse
72 Nm (7,2 m·kg)
Vorderachs-Klemmschraube
23 Nm (2,3 m·kg)
Bremssattel-Schraube
40 Nm (4,0 m·kg)
G_4sv.book Page 37 Wednesday, November 22, 2000 4:39 PM

Regelmäßige Wartung und kleinere Reparaturen
6-38
6
GAU03537
Hinterrad Hinterrad ausbauen
GW000122
WARNUNG
_ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
_

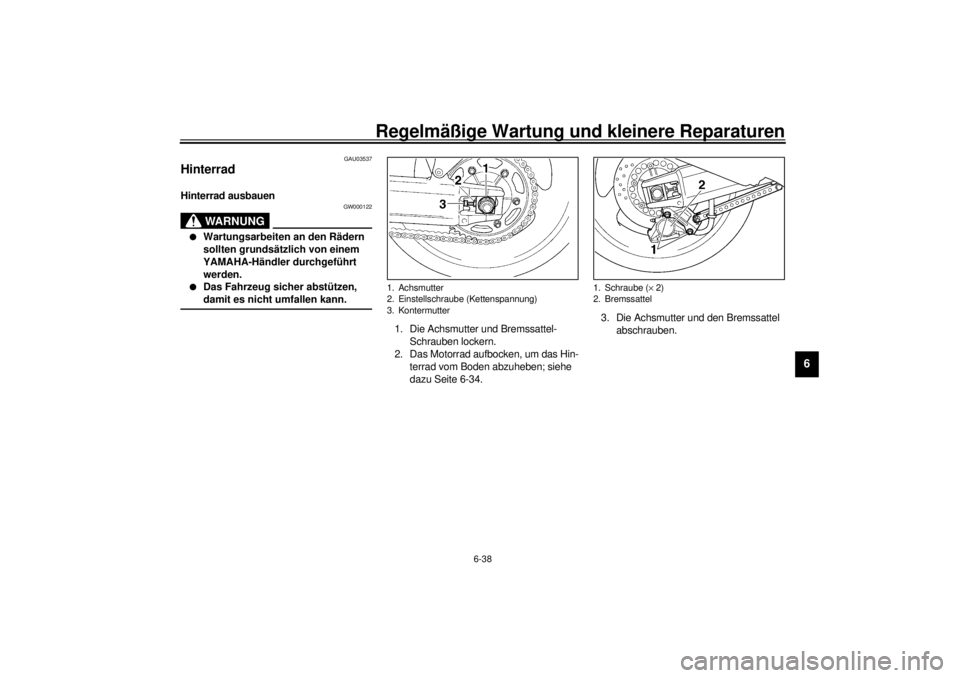

1. Die Achsmutter und Bremssattel-
Schrauben lockern.
2. Das Motorrad aufbocken, um das Hin-
terrad vom Boden abzuheben; siehe
dazu Seite 6-34.3. Die Achsmutter und den Bremssattel
abschrauben.1. Achsmutter
2. Einstellschraube (Kettenspannung)
3. Kontermutter
1. Schraube (´ 2)
2. Bremssattel
G_4sv.book Page 38 Wednesday, November 22, 2000 4:39 PM

Regelmäßige Wartung und kleinere Reparaturen
6-39
6

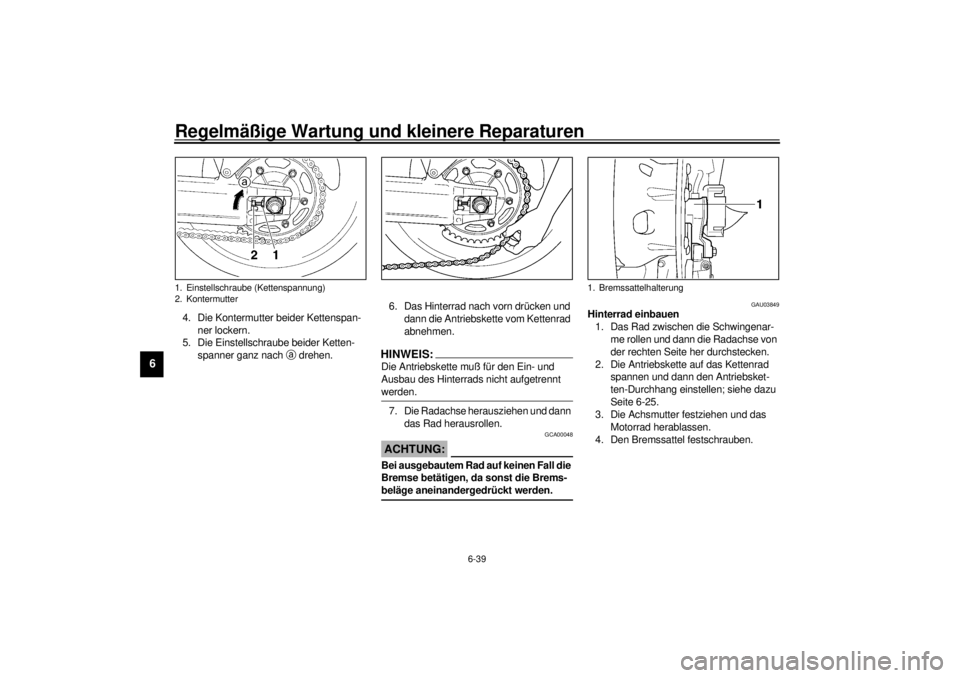

4. Die Kontermutter beider Kettenspan-
ner lockern.
5. Die Einstellschraube beider Ketten-
spanner ganz nach
a drehen.6. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS:_ Die Antriebskette muß für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden. _7. Die Radachse herausziehen und dann
das Rad herausrollen.
GCA00048
ACHTUNG:_ Bei ausgebautem Rad auf keinen Fall die
Bremse betätigen, da sonst die Brems-
beläge aneinandergedrückt werden. _
GAU03849
Hinterrad einbauen
1. Das Rad zwischen die Schwingenar-
me rollen und dann die Radachse von
der rechten Seite her durchstecken.
2. Die Antriebskette auf das Kettenrad
spannen und dann den Antriebsket-
ten-Durchhang einstellen; siehe dazu
Seite 6-25.
3. Die Achsmutter festziehen und das
Motorrad herablassen.
4. Den Bremssattel festschrauben.
1. Einstellschraube (Kettenspannung)
2. Kontermutter
1. Bremssattelhalterung
G_4sv.book Page 39 Wednesday, November 22, 2000 4:39 PM

Regelmäßige Wartung und kleinere Reparaturen
6-40
6
HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _5. Die Achsmutter und die Bremssattel-
Schrauben vorschriftsmäßig anziehen.
GAU03087
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlaß-
problemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einem YAMAHA-
Händler ausgeführt werden, denn nur die-
ser bietet das Know-how, die Werkzeuge
und die Erfahrung für eine optimale War-
tung.
Ausschließlich YAMAHA-Originalersatz-
teile verwenden. Ersatzteile anderer Her-
steller mögen zwar so aussehen wie
YAMAHA-Teile, bieten aber nur selten die
gleiche Qualität und Lebensdauer, was
erhöhte Reparaturkosten zur Folge hat. Anzugsmoment
Achsmutter
150 Nm (15,0 m·kg)
Bremssattel-Schraube
40 Nm (4,0 m·kg)
G_4sv.book Page 40 Wednesday, November 22, 2000 4:39 PM

Regelmäßige Wartung und kleinere Reparaturen
6-41
6
GAU02990

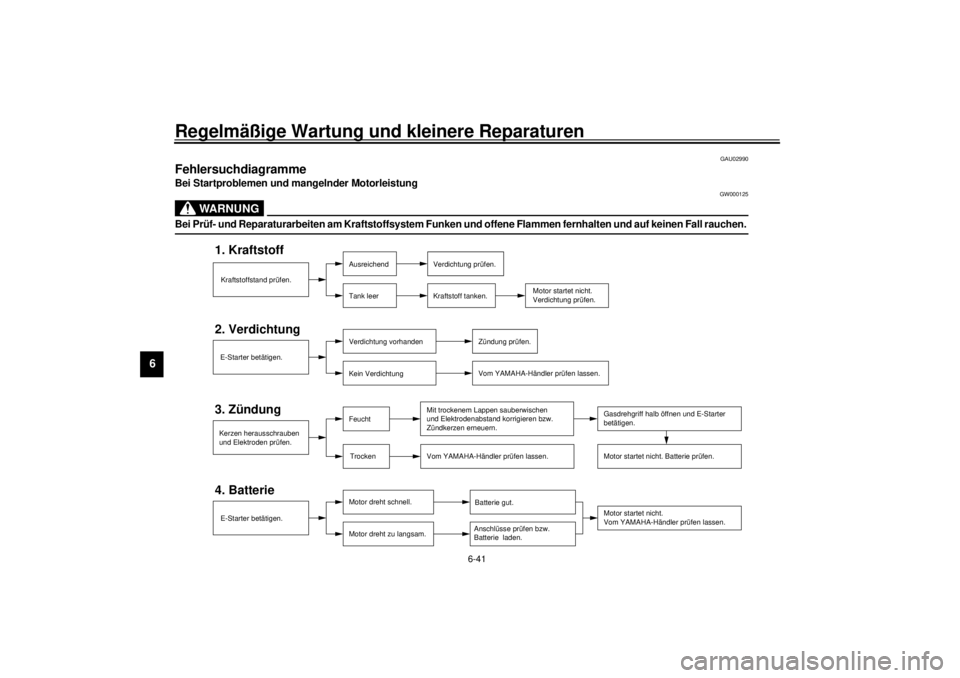

Fehlersuchdiagramme Bei Startproblemen und mangelnder Motorleistung
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Kerzen herausschrauben
und Elektroden prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen. Motor startet nicht. Batterie prüfen.Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
G_4sv.book Page 41 Wednesday, November 22, 2000 4:39 PM

Regelmäßige Wartung und kleinere Reparaturen
6-42
6
Bei Motorüberhitzung
GW000070
WARNUNG
_ l
Der heiße Kühler steht unter Druck. Daher den Kühlerverschlußdeckel niemals bei heißem Motor abnehmen, denn aus-
tretender Dampf und heiße Kühlflüssigkeit könnten ernsthafte Verbrühungen verursachen. Den Kühlerverschlußdeckel
erst nach Abkühlen des Motors öffnen.
l
Nachdem die Kühlerverschlußdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen über den Kühlerverschluß-
deckel legen und dann den Deckel langsam im Gegenuhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck
entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und ihn dann im Gegenuhrzeigersinn
abschrauben.
_HINWEIS:_ Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen. _
Motor abkühlen
lassen.
Kühlflüssigkeitsstand im
Ausgleichsbehälter und/oder
im Kühler prüfen.
Flüssigkeitsstand
ist ausreichend.Flüssigkeitsstand ist niedrig.
Kühlsystem auf
Undichtigkeit prüfen.
DichtUndicht
Kühlsystem vom YAMAHA-Händler
prüfen und instand setzen lassen.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor erneut anlassen.
Falls der Motor wieder überhitzt, das Kühlsystem vom YAMAHA-
Händler prüfen und instand setzen lassen.
