Page 33 of 108
Armaturen, Bedienungselemente und deren Funktion
3-18
3
GAU00330
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite und wird bei aufrecht gehaltenem
Motorrad mit dem Fuß betätigt.HINWEIS:_ Der Seitenständerschalter ist ein wesentli-
cher Bestandteil des Zündunterbrechungs-
und Anlaßsperrschalter-Systems, dessen
Funktionsweise am Ende dieses Kapitels
beschrieben wird. _
GW000044
WARNUNG
_ Niemals mit ausgeklapptem Seitenstän-
der fahren. Ein nicht völlig hochgeklapp-
ter Seitenständer kann besonders in
Linkskurven durch Bodenberührung
schwere Stürze verursachen. Aus die-
sem Grund hat YAMAHA den Seitenstän-
der mit einem Zündunterbrechungs-
schalter versehen, der ein Starten und
Anfahren mit ausgeklapptem Seitenstän-
der verhindert. Die Prüfung des Zündun-
terbrechungs- und Anlaßsperrschalter-
Systems ist nachfolgend erläutert. Falls
Störungen an diesem System festgestellt
werden, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen und
ggf. instand setzen lassen. _
GAU03720
Zündunterbrechungs- und Anlaß-
sperrschalter-System Das Zündunterbrechungs- und Anlaßsperr-
schalter-System umfaßt die Seitenständer-,
Kupplungs- sowie Leerlaufschalter und
erfüllt folgende Zwecke:l
Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
l
Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.
l
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmäßig
auf nachfolgende Weise geprüft werden.
GW000045
WARNUNG
_ Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen
lassen. _
G_4sv.book Page 18 Wednesday, November 22, 2000 4:39 PM
Page 34 of 108
Armaturen, Bedienungselemente und deren Funktion
3-19
3
CD-01G
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “ ” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
NEIN
HINWEIS:Diese Kontrolle sollte am besten bei war-
mem Motor vorgenommen werden.
JAJA NEIN
Das System ist in Ordnung. Das
Motorrad kann gefahren werden.
JA NEIN
G_4sv.book Page 19 Wednesday, November 22, 2000 4:39 PM
Page 35 of 108

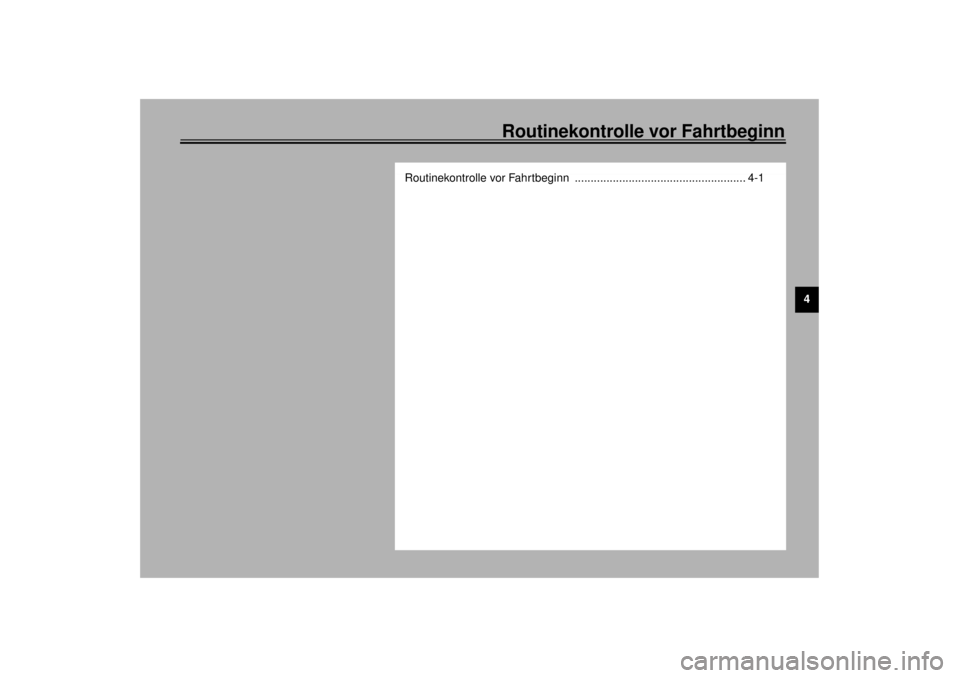

Routinekontrolle vor Fahrtbeginn
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1
G_4sv.book Page 1 Wednesday, November 22, 2000 4:39 PM
Page 36 of 108
4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU03439
Routinekontrolle vor Fahrtbeginn
Bezeichnung Ausführung Seitenangabe
Kraftstoff• Kraftstoffstand im Tank prüfen.
• Gegebenenfalls tanken.
• Kraftstoffleitung auf Undichtigkeit prüfen.3-9–3-10
Motoröl• Ölstand im Kurbelgehäuse prüfen.
• Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen Stand nach-
füllen.
• Motor auf Undichtigkeit prüfen.6-9
Kühlflüssigkeit• Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Gegebenenfalls Kühlflüssigkeit der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
• Kühlsystem auf Undichtigkeit prüfen.6-12–6-13
Vorderradbremse• Funktion prüfen.
• Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-Händler
entlüften lassen.
• Flüssigkeitsstand im Vorratsbehälter prüfen.
• Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
• Hydraulische Anlage auf Undichtigkeit prüfen.6-21–6-24
Hinterradbremse• Funktion prüfen.
• Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-Händler
entlüften lassen.
• Flüssigkeitsstand im Vorratsbehälter prüfen.
• Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
• Hydraulische Anlage auf Undichtigkeit prüfen.6-21–6-24
G_4sv.book Page 1 Wednesday, November 22, 2000 4:39 PM
Page 37 of 108
Routinekontrolle vor Fahrtbeginn
4-2
4
Kupplung• Funktion prüfen.
• Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-Händler
entlüften lassen.
• Flüssigkeitsstand im Vorratsbehälter prüfen.
• Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
• Hydraulische Anlage auf Undichtigkeit prüfen.6-22
Gasdrehgriff• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehgriff, Gehäuse und Seilzug schmieren.
• Hebelspiel prüfen.
• Gegebenenfalls vom YAMAHA-Händler einstellen lassen.6-17
Seilzüge• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-27
Antriebskette• Durchhang prüfen.
• Gegebenenfalls einstellen.
• Zustand prüfen.
• Gegebenenfalls schmieren.6-25
Räder und Reifen• Auf Beschädigung prüfen.
• Profiltiefe kontrollieren.
• Reifenluftdruck prüfen.
• Gegebenenfalls korrigieren.6-17–6-21
Fußbrems- und -schalthebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehpunkte schmieren.6-27
Handbrems- und Kupplungshebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehpunkte schmieren.6-27
Seitenständer• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Klappmechanismus schmieren.6-28
Schraubverbindungen am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
Schalter• Funktion prüfen.
• Gegebenenfalls korrigieren.— Bezeichnung Ausführung Seitenangabe
G_4sv.book Page 2 Wednesday, November 22, 2000 4:39 PM
Page 38 of 108
Routinekontrolle vor Fahrtbeginn
4-3
4
HINWEIS:_Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewon-
nene Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird._
GWA00033
WARNUNG
_ Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten festgestellt werden, die Ursache
unbedingt vor der Inbetriebnahme feststellen und beheben. _ Seitenständerschalter• Funktion des Zündunterbrechungs- und Anlaßsperrschalter-Systems prüfen.
• Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.3-18 Bezeichnung Ausführung SeitenangabeG_4sv.book Page 3 Wednesday, November 22, 2000 4:39 PM
Page 39 of 108
Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen .................................................................................. 5-1
Warmen Motor anlassen ................................................................... 5-3
Schalten ............................................................................................ 5-3
Empfohlene Schaltpunkte (nur CH) ................................................... 5-4
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-4
Parken ............................................................................................... 5-5
G_4sv.book Page 1 Wednesday, November 22, 2000 4:39 PM
Page 40 of 108
5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
_ l
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.
l
Den Motor unter keinen Umständen
in geschlossenen Räumen anlassen
und betreiben. Motorabgase sind
äußerst giftig und führen in kurzer
Zeit zu Bewußtlosigkeit und Tod.
Daher stets für eine gute Belüftung
sorgen.
l
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochgeklappt
ist. Ein ausgeklappter Seitenständer
kann in Kurven schwere Stürze ver-
ursachen.
_
GAU03818*
Motor anlassen Da das Fahrzeug mit einem Zündunter-
brechungs- und Anlaßsperrschalter-Sy-
stem ausgerüstet ist, kann der Motor nur
gestartet werden, wenn eine der folgenden
Bedingungen erfüllt ist:l
Das Getriebe befindet sich in der Leer-
laufstellung.
l
Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
_ l
Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-19.
l
Niemals mit ausgeklapptem Seiten-
ständer fahren!
_
1. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “ ” stellen.
GC000035
ACHTUNG:_ Wenn die Reserve-Warnleuchte brennt,
den Kraftstoffstand prüfen und ggf. so
bald wie möglich auftanken. _2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. _3. Den Choke aktivieren (Siehe dazu
Seite 3-10.) und den Gasdrehgriff
ganz schließen.
4. Den Starterschalter drücken, um den
Motor anzulassen.
G_4sv.book Page 1 Wednesday, November 22, 2000 4:39 PM
