2021 YAMAHA YZF1000 Betriebsanleitungen (in German)

Technische Daten
8-2
8
Kühlsystem-Fassungsvermögen
(Gesamtinhalt)
2,7 L
Luftfilter
Trockenelement
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 20 L
Davon Reserve ca. 4,5 L
Vergaser
Modell MIKUNI
Ty p ´ Anzahl BDSR38 ´ 4
Zündkerzen
Hersteller/Typ NGK / DR8EA oder
DENSO / X24ESR-U
Elektrodenabstand 0,6–0,7 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,659
Sekundärantrieb Kette
Sekundärübersetzung 2,706 (nicht D, F, S, SF)
2,765 (nur D, F, S, SF)
Anzahl Kettenradzähne
(vorn/hinten) 17/46 (nicht D, F, S, SF)
17/47 (nur D, F, S, SF)
Getriebe klauengeschaltetes 5-Gang-
GetriebeGetriebebetätigung Fußschalthebel (links)
Getriebeabstufung
1. Gang 2,571
2. Gang 1,778
3. Gang 1,381
4. Gang 1,174
5. Gang 1,037
Fahrwerk
Rahmenbauart unten offener Zentralrohrrahmen
Lenkkopfwinkel 24°
Nachlauf 97 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 120/70 ZR17
Hersteller/Typ Bridgestone / BT50F
Dunlop / D204FN
Michelin / MACADAM 90XM
Metzeler / MEZ1
Metzeler / MEZ2
G_4sv.book Page 2 Wednesday, November 22, 2000 4:39 PM

Technische Daten
8-3
8
Hinten
Ausführung Schlauchlos-Reifen
Dimension 180/55 ZR17
Hersteller/Typ Bridgestone / BT50R
Dunlop / D204M
Michelin / MACADAM 90XM
Metzeler / MEZ1
Metzeler / MEZ2
Max. Gesamtzuladung* 196 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 250 kPa; 2,50 kg/cm
2; 2,50 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
90 kg–Maximum*
Vorn 290 kPa; 2,90 kg/cm2; 2,90 bar
Hinten 290 kPa; 2,90 kg/cm2; 2,90 bar
Hochgeschwindigkeitsfahrt
Vorn 290 kPa; 2,90 kg/cm2; 2,90 bar
Hinten 290 kPa; 2,90 kg/cm2; 2,90 bar
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 ´ MT 3,50Hinten
Ausführung Gußrad
Dimension 17 ´ MT 5,50
Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung (Bauart)
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Teleskop-
gabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
Vorn 120 mm
Hinten 120 mm
G_4sv.book Page 3 Wednesday, November 22, 2000 4:39 PM

Technische Daten
8-4
8
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Elektromagnet
Leistung 12 V, 28 A bei 5.000 U/min
Batterie
Typ YTX14-BS
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´ 1 (nicht GB)
12 V, 35/35 W ´ 2 (nur GB)
Standlicht vorn 12 V, 5 W ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´ 2
Blinker 12 V, 21 W ´ 4
Instrumentenbeleuchtung 12 V, 1,7 W ´ 4
Leerlauf-Kontrolleuchte 12 V, 3,4 W ´ 1
Fernlicht-Kontrolleuchte 12 V, 3,4 W ´ 1
Ölstand-Warnleuchte 12 V, 3,4 W ´ 1
Blinker-Kontrolleuchte 12 V, 3,4 W ´ 1
Reserve-Warnleuchte 12 V, 3,4 W ´ 1Sicherungen
Hauptsicherung 30 A
Zündungssicherung 15 A
Signalanlagensicherung 15 A
Scheinwerfersicherung 20 A
Kühlerlüftersicherung 7,5 A
G_4sv.book Page 4 Wednesday, November 22, 2000 4:39 PM

G_4sv.book Page 5 Wednesday, November 22, 2000 4:39 PM

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_4sv.book Page 1 Wednesday, November 22, 2000 4:39 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifi-
zierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür
vorgesehenen Felder, da diese für die
Bestellung von Ersatzteilen und -schlüs-
seln sowie bei einer Diebstahlmeldung
benötigt werden.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-Identifizierungsnummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-Identifizierungsnummer Die Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_4sv.book Page 1 Wednesday, November 22, 2000 4:39 PM

Fahrzeugidentifizierung
9-2
9
GAU01804
Modellcode-Information Das Modellcode-Klebeschild ist an der
gezeigten Stelle auf dem Rahmen unter
dem Fahrersitz angebracht; siehe dazu
Seite 3-11. Übertragen Sie Codenummer
und Info-Kürzel in die vorgesehenen
Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
YAMAHA-Händler.1. Modellcode-Information
G_4sv.book Page 2 Wednesday, November 22, 2000 4:39 PM

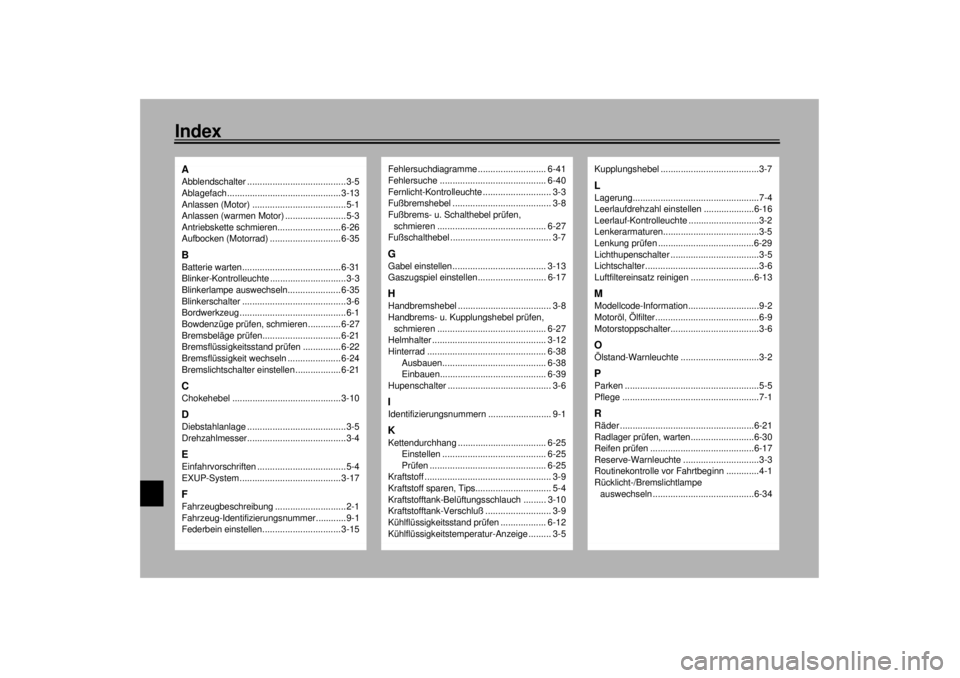

IndexAAbblendschalter .......................................3-5
Ablagefach............................................. 3-13
Anlassen (Motor) .....................................5-1
Anlassen (warmen Motor) ........................5-3
Antriebskette schmieren......................... 6-26
Aufbocken (Motorrad) ............................ 6-35BBatterie warten....................................... 6-31
Blinker-Kontrolleuchte ..............................3-3
Blinkerlampe auswechseln..................... 6-35
Blinkerschalter .........................................3-6
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-27
Bremsbeläge prüfen............................... 6-21
Bremsflüssigkeitsstand prüfen ............... 6-22
Bremsflüssigkeit wechseln ..................... 6-24
Bremslichtschalter einstellen .................. 6-21CChokehebel ........................................... 3-10DDiebstahlanlage .......................................3-5
Drehzahlmesser.......................................3-4EEinfahrvorschriften ...................................5-4
EXUP-System ........................................ 3-17FFahrzeugbeschreibung ............................2-1
Fahrzeug-Identifizierungsnummer............9-1
Federbein einstellen............................... 3-15
Fehlersuchdiagramme ........................... 6-41
Fehlersuche .......................................... 6-40
Fernlicht-Kontrolleuchte ........................... 3-3
Fußbremshebel ....................................... 3-8
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-27
Fußschalthebel ........................................ 3-7GGabel einstellen..................................... 3-13
Gaszugspiel einstellen........................... 6-17HHandbremshebel ..................................... 3-8
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-27
Helmhalter ............................................. 3-12
Hinterrad ............................................... 6-38
Ausbauen......................................... 6-38
Einbauen.......................................... 6-39
Hupenschalter ......................................... 3-6IIdentifizierungsnummern ......................... 9-1KKettendurchhang ................................... 6-25
Einstellen ......................................... 6-25
Prüfen .............................................. 6-25
Kraftstoff .................................................. 3-9
Kraftstoff sparen, Tips.............................. 5-4
Kraftstofftank-Belüftungsschlauch ......... 3-10
Kraftstofftank-Verschluß .......................... 3-9
Kühlflüssigkeitsstand prüfen .................. 6-12
Kühlflüssigkeitstemperatur-Anzeige ......... 3-5
Kupplungshebel .......................................3-7LLagerung..................................................7-4
Leerlaufdrehzahl einstellen ....................6-16
Leerlauf-Kontrolleuchte ............................3-2
Lenkerarmaturen......................................3-5
Lenkung prüfen ......................................6-29
Lichthupenschalter ...................................3-5
Lichtschalter .............................................3-6
Luftfiltereinsatz reinigen .........................6-13MModellcode-Information............................9-2
Motoröl, Ölfilter.........................................6-9
Motorstoppschalter...................................3-6OÖlstand-Warnleuchte ...............................3-2PParken .....................................................5-5
Pflege ......................................................7-1RRäder .....................................................6-21
Radlager prüfen, warten.........................6-30
Reifen prüfen .........................................6-17
Reserve-Warnleuchte ..............................3-3
Routinekontrolle vor Fahrtbeginn .............4-1
Rücklicht-/Bremslichtlampe
auswechseln ........................................6-34
G_4sv.book Page 1 Wednesday, November 22, 2000 4:39 PM
