Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt, und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind ausge-
schaltet. Der Schlüssel läßt sich in dieser
Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser Zünd-
schloßstellung kann die eingeschaltete
Parkbeleuchtung die Batterie entladen. _
GAU03034
Warn- und Kontrolleuchten
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU03201
Ölstand-Warnleuchte “ ”
Die Warnleuchte brennt bei zu niedrigem
Motorölstand, um den Fahrer zu warnen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.HINWEIS:_ Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist. _

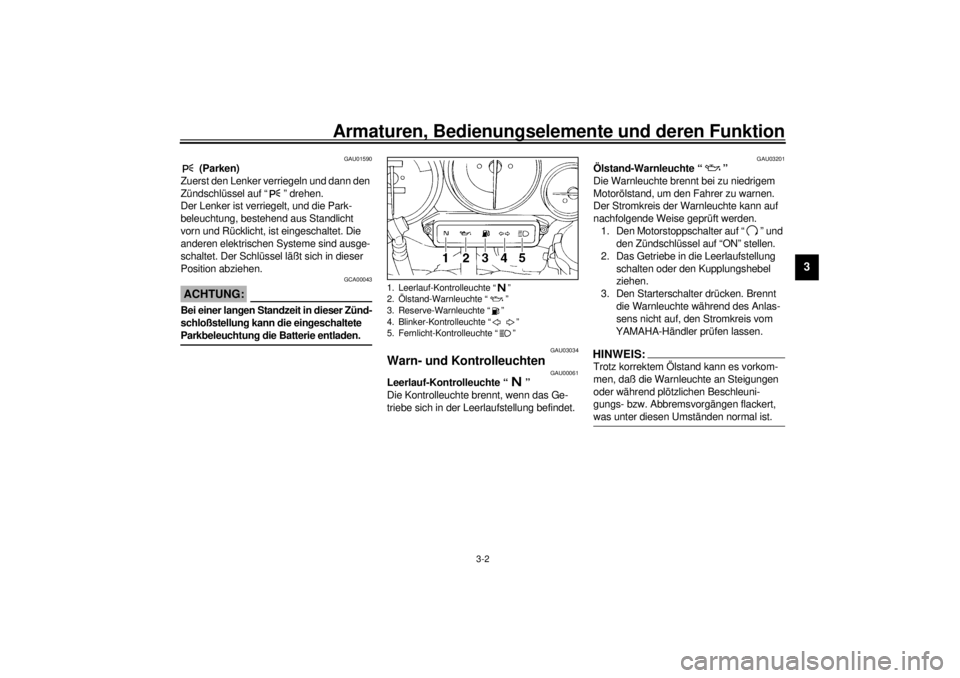

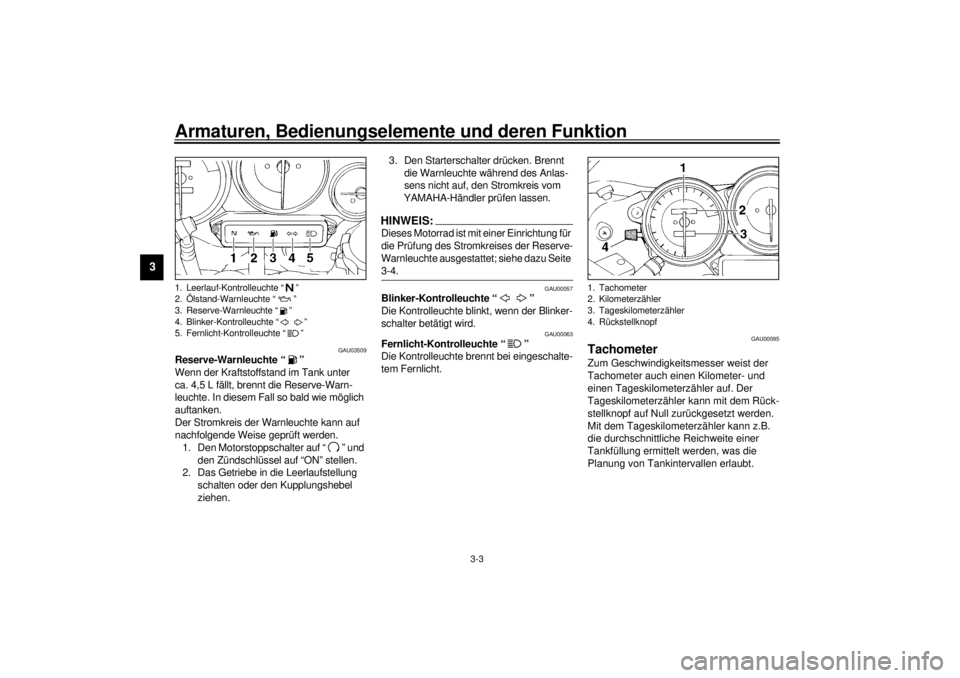

1. Leerlauf-Kontrolleuchte “ ”
2. Ölstand-Warnleuchte “ ”
3. Reserve-Warnleuchte “ ”
4. Blinker-Kontrolleuchte “ ”
5. Fernlicht-Kontrolleuchte “ ”
G_4sv.book Page 2 Wednesday, November 22, 2000 4:39 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU03509
Reserve-Warnleuchte “ ”
Wenn der Kraftstoffstand im Tank unter
ca. 4,5 L fällt, brennt die Reserve-Warn-
leuchte. In diesem Fall so bald wie möglich
auftanken.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen. 3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
HINWEIS:_ Dieses Motorrad ist mit einer Einrichtung für
die Prüfung des Stromkreises der Reserve-
Warnleuchte ausgestattet; siehe dazu Seite
3-4. _
GAU00057
Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00095
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der
Tageskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
Mit dem Tageskilometerzähler kann z.B.
die durchschnittliche Reichweite einer
Tankfüllung ermittelt werden, was die
Planung von Tankintervallen erlaubt.
1. Leerlauf-Kontrolleuchte “ ”
2. Ölstand-Warnleuchte “ ”
3. Reserve-Warnleuchte “ ”
4. Blinker-Kontrolleuchte “ ”
5. Fernlicht-Kontrolleuchte “ ”
1. Tachometer
2. Kilometerzähler
3. Tageskilometerzähler
4. Rückstellknopf
G_4sv.book Page 3 Wednesday, November 22, 2000 4:39 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00101
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um sie
im optimalen Leistungsbereich zu halten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 11.500 U/min _
GAU03910
Stromkreis-Prüfeinrichtung Dieses Motorrad ist mit einer Einrichtung für
die Prüfung folgender Stromkreise ausge-
stattet:l
Drosselklappensensor
l
EXUP-System
l
Reserve-Warnleuchte
Falls Störungen in einem dieser Stromkrei-
se auftreten, zeigt der Drehzahlmesser das
folgende Signal wiederholt an:
CB-11G
Folgende Tabelle gibt Aufschluß über die
stromkreisspezifischen Drehzahlen der
Prüfeinrichtung.CB-22GFalls der Drehzahlmesser ein solches
Signal anzeigt, die stromkreisspezifische
Drehzahl notieren und das Motorrad von
einem YAMAHA-Händler überprüfen las-
sen.
GC000004
ACHTUNG:_ Um mögliche Beschädigungen des
Motors zu vermeiden, die Überprüfung
durch den YAMAHA-Händler in diesen
Fällen nicht unnötig verzögern. _

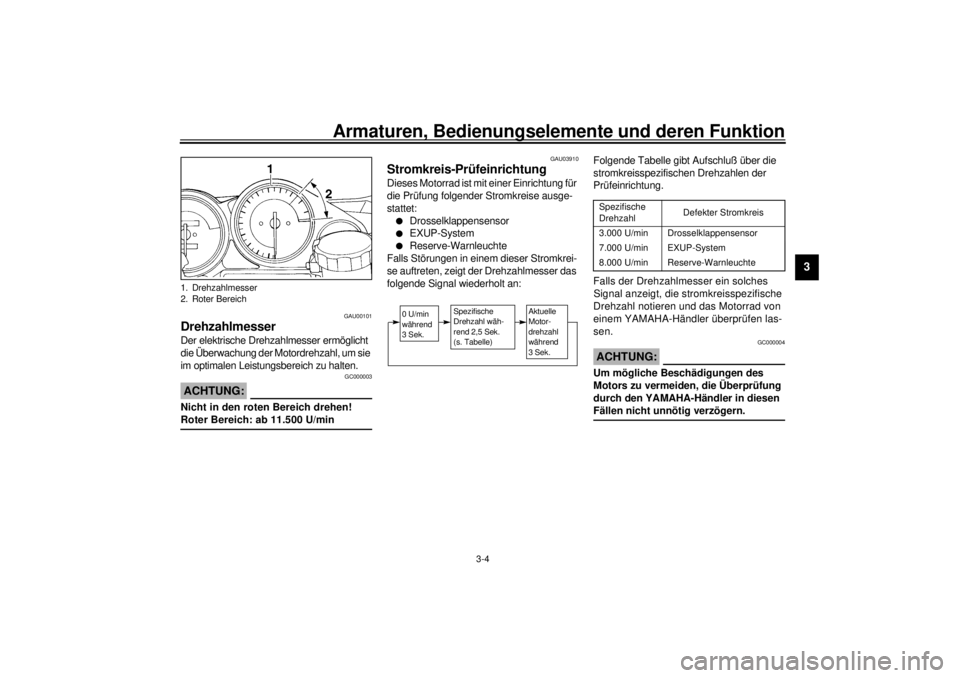

1. Drehzahlmesser
2. Roter Bereich
0 U/min
während
3 Sek.
Spezifische
Drehzahl wäh-
rend 2,5 Sek.
(s. Tabelle)
Aktuelle
Motor-
drehzahl
während
3 Sek.
Spezifische
Drehzahl
Defekter Stromkreis
3.000 U/min
Drosselklappensensor
7.000 U/min EXUP-System
8.000 U/min Reserve-Warnleuchte
G_4sv.book Page 4 Wednesday, November 22, 2000 4:39 PM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU01652
Kühlflüssigkeitstemperatur-
Anzeige Bei eingeschalteter Zündung kann von
der Kühlflüssigkeitstemperatur-Anzeige
die Temperatur der Kühlflüssigkeit ab-
gelesen werden. Die Betriebstemperatur
des Motors ändert sich mit der Wetterlage
und der Motorlast. Sobald die Nadel im
roten Bereich steht oder diesen sogar
überschreitet, sofort anhalten und den
Motor abkühlen lassen; siehe dazu Seite
6-42.
GC000002
ACHTUNG:_ Den Motor bei Überhitzung nicht länger
betreiben. _
GAU00109
Diebstahlanlage (Sonderzubehör)Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU03888
Abblendschalter “ / ”
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.

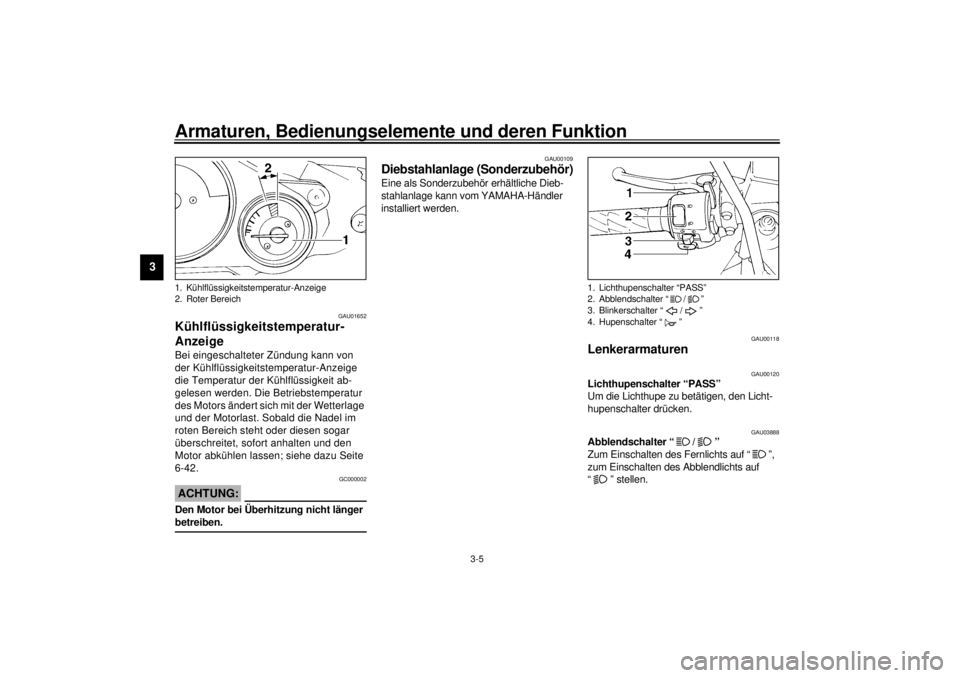

1. Kühlflüssigkeitstemperatur-Anzeige
2. Roter Bereich
1. Lichthupenschalter “PASS”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
G_4sv.book Page 5 Wednesday, November 22, 2000 4:39 PM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU03889
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksab-
biegen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
GAU03890
Motorstoppschalter “ / ”
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU03898*
Lichtschalter “
/
/”
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht vorn,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. Den Schalter auf
“ ” stellen, um sämtliche Lichter auszu-
schalten.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _

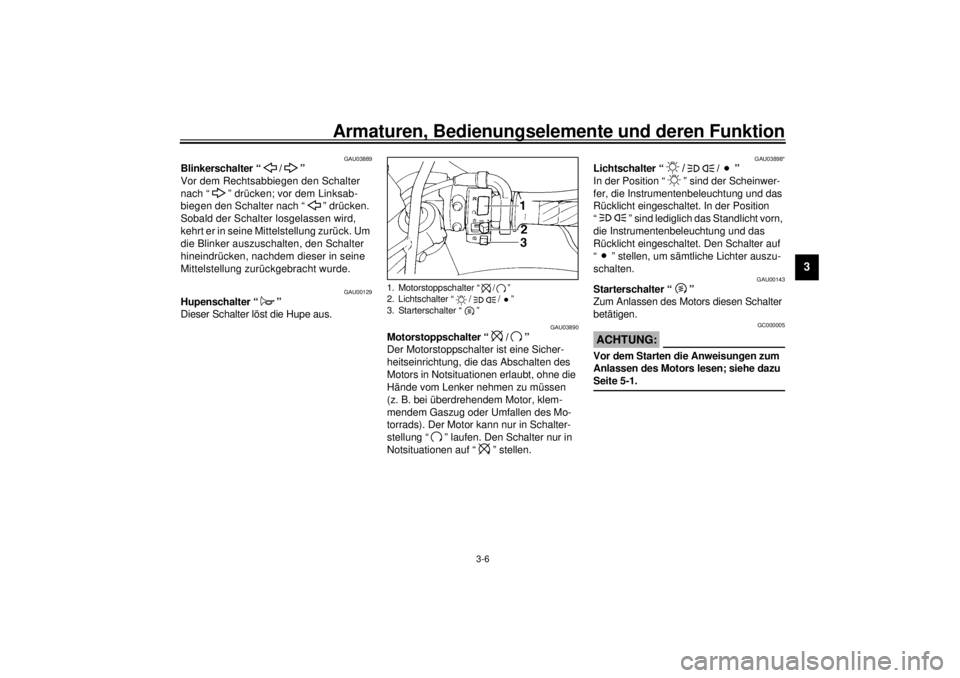

1. Motorstoppschalter “ / ”
2. Lichtschalter “ / / ”
3. Starterschalter “ ”
G_4sv.book Page 6 Wednesday, November 22, 2000 4:39 PM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU00153
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Abstand des Kupplungshebels zum
Lenkergriff kann eingestellt werden. Dazu
den Hebel nach vorn drücken und die
Hebelposition durch Drehen des Einstell-
rads verändern. Die Einstellung auf dem
Einstellrad muß mit der Pfeilmarkierung
auf dem Hebel fluchten.
Der Kupplungshebel beherbergt einen
Anlaßsperrschalter. Für nähere Angaben
zur Funktionsweise des Zündunterbre-
chungs- und Anlaßsperrschalter-Systems
siehe Seite 3-18.
GAU00157
Fußschalthebel Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
1. Kupplungshebel
2. Einstellrad (Kupplungshebel-Spiel)
3. Pfeilmarkierung
a. Abstand Kupplungshebel–Lenkergriff
1. Fußschalthebel
G_4sv.book Page 7 Wednesday, November 22, 2000 4:39 PM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU00161
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden.
Dazu den Hebel nach vorn drücken und
die Hebelposition durch Drehen des Ein-
stellrads verändern. Die Einstellung auf
dem Einstellrad muß mit der Pfeilmarkie-
rung auf dem Hebel fluchten.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.
1. Einstellrad (Handbremshebel-Spiel)
2. Handbremshebel
3. Pfeilmarkierung
a. Abstand Handbremshebel–Gasdrehgriff
1. Fußbremshebel
G_4sv.book Page 8 Wednesday, November 22, 2000 4:39 PM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU02935
Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. 2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_

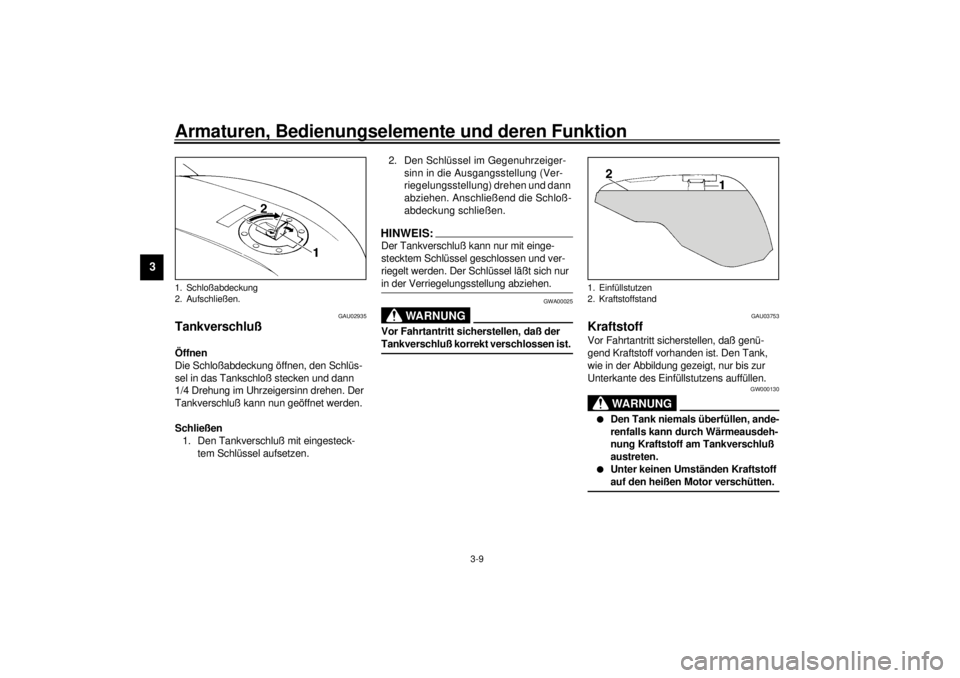

1. Schloßabdeckung
2. Aufschließen.
1. Einfüllstutzen
2. Kraftstoffstand
