2021 YAMAHA XSR 125 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-2
3
Om het stuur te ontgrendelenDruk de sleutel in de stand “LOCK” in en
draai deze dan naar “OFF”.
DAU4939P
Controlelampjes en waarschu-
wing slampjes
DAUM4390
Controlelampje richtin gaanwijzers “ ”
Dit controlelampje knippert wanneer een
richtingaanwijzer knippert.
DAU88300
Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU88310
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAUM4410
Waarschuwin gslampje koelvloeistof-
temperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de
tijd om af te koelen. (Zie pagina 6-36.)
Bij machines met een of meer radiatorkoel-
vinnen schakelt de radiatorkoelvin automa-
tisch in of uit op basis van de
koelvloeistoftemperatuur.OPMERKINGAls de machine wordt ingeschakeld, gaat
dit lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden of blijft branden, vraag
dan uw Yamaha dealer om de machine te
controleren.LET OP
DCA10022
Laat de motor niet draaien terwijl d eze
oververhit is.
1. Drukken.
2. Draaien.12
1. ABS-waarschuwingslampje “ ”
2. Controlelampje grootlicht “ ”
3. Waarschuwingslampje koelvloeistoftemperatuur “ ”
4. Storingsindicatielampje “ ”
5. Vrijstandcontrolelampje “ ”
6. Controlelampje richtingaanwijzers “ ”ZAUM2012
1
2
3
4
5
6
UBFGD0D0.book Page 2 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-3
3
DAU88331
Storin gsin dicatielampje (MIL) “ ”
Dit lampje gaat branden of knipperen als er
een storing wordt gedetecteerd in de motor
of een regelsysteem van de machine. Vraag
in dat geval een Yamaha dealer het boord-
diagnosesysteem te controleren. Het elek-
trische circuit van het
waarschuwingslampje kan worden gecon-
troleerd door de machinevoeding in te
schakelen. Het lampje moet enkele secon-
den oplichten en dan uitgaan. Als het lamp-
je niet gaat branden wanneer de
machinevoeding wordt ingeschakeld of
blijft branden, vraag dan uw Yamaha dealer
om de machine na te kijken.LET OP
DCA26820
Verlaa g als het MIL b eg int te knipperen
het motortoerental om scha de aan het
uitlaatsysteem te voorkomen.OPMERKINGDe motor wordt bewaakt door het boorddi-
agnosesysteem, dat ook achteruitgang en
storingen in het uitstootcontrolesysteem
detecteert. Daardoor kan het MIL ook gaan
branden of knipperen als gevolg van aan-
passingen, gebrek aan onderhoud of over- matig/onjuist gebruik van de motorfiets.
Neem om dit te voorkomen het volgende in
acht.
 Probeer niet om de software of de
motorregeleenheid aan te passen.
 Monteer geen elektrische accessoires
die de motorregeling beïnvloeden.
 Gebruik geen aftermarket-accessoi-
res of -onderdelen zoals veringen,
bougies, verstuivers, uitlaatsystemen
etc.
 Wijk niet af van de aandrijflijnspecifi-
caties (ketting, tandwielen, wielen,
banden etc.).
 Breng geen wijzigingen aan in de O2-
sensor, het luchtinlaatsysteem of on-
derdelen van het uitlaatsysteem (kata-
lysatoren of EXUP etc.), en verwijder
deze niet.
 Onderhoud de aandrijfketting goed.
 Zorg dat de banden op de juiste span-
ning blijven.
 Zorg dat de rempedaalhoogte correct
afgesteld blijft om slepen van de ach-
terrem te voorkomen.
 Vermijd extreem gebruik van de ma-
chine. Bijvoorbeeld herhaaldelijk of
overmatig openen en sluiten van de gasgreep, racen, burnouts, wheelies,
langdurig gebruik met half geopende
gasgreep etc.
DAU88342
ABS-waarschuwin
gslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
machine wordt ingeschakeld en uit als met
een snelheid van 10 km/h (6 mi/h) of hoger
wordt gereden.OPMERKINGAls het waarschuwingslampje niet werkt
zoals hierboven beschreven of tijdens het
rijden gaat branden, werkt het ABS moge-
lijk niet correct. Laat de machine zo snel
mogelijk controleren door een Yamaha
dealer.
WAARSCHUWING
DWA16043
Als het ABS-waarschuwin gslampje niet
uit gaat als u een snelhei d van 10 km/h
(6 mi/h) he bt bereikt of als het waar-
schuwing slampje tij dens het rij den gaat
b ran den:
 Rijd extra voorzichti g om te voorko-
men dat de wielen b lokkeren bij een
noo dstop.
UBFGD0D0.book Page 3 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-4
3
 Laat de machine zo snel mo gelijk
controleren door een Yamaha dea-
ler.
DAU87111
Multifunctionele meterDe multifunctionele meter heeft ook een in-
stelmodus voor de achtergrondverlichting.
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter g aat aanbren- g
en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
DAU89230
De weer gave-eenhe den wisselen
U kunt de weergave-eenheden wisselen
tussen kilometers en mijlen.
Om de weergave-eenheden te wisselen1. Zet de machine uit.
2. Houd de schakelaar “SEL” ingedrukt en schakel de machine in.
3. Houd de schakelaar “SEL” minstens 5 seconden ingedrukt.
DAU86831
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
1. Aanduiding ingeschakelde versnelling
2. Controlelampje voor variabele klepbedie- ning (VVA)
3. “RESET”-toets
4. Multifunctioneel display
5. Brandstofniveaumeter
6. “SELECT”-toets
7. Snelheidsmeter
8. ToerentellerZAUM2013
1
3
4
5
6
78
2
1. SnelheidsmeterZAUM2014
1
UBFGD0D0.book Page 4 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-5
3
DAU87170
Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.LET OP
DCA10032
Laat de motor niet draaien terwijl d e toe-
renteller in de ro de zone wijst.
Ro de zone: 11000 tpm en ho ger
DAU86841
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de brandstoftank aanwe-
zig is. De displaysegmenten van de
brandstofniveaumeter verdwijnen van “F”
(vol) naar “E” (leeg) naarmate het brand-
stofniveau verder daalt. Als er ongeveer
3.0 L (0.79 US gal, 0.66 Imp.gal) brandstof
in de brandstoftank over is, gaat het laatste
segment knipperen. Vul zo snel mogelijk
brandstof bij.OPMERKINGAls er een probleem wordt gedetecteerd in
het elektrische circuit, gaan de segmenten
van de brandstofniveaumeter knipperen.
Als dit zich voordoet, vraag dan een
Yamaha dealer de machine te controleren.
DAU87370
VVA-in dicator
Dit model is uitgerust met variabele klepbe-
diening (VVA) voor brandstofbesparing en
acceleratie in de lage en hoge versnellin-
gen. Het controlelampje voor variabele
klepbediening (VVA) gaat branden wanneer
het systeem voor variabele klepbediening
naar de hogere versnellingen is gescha-
keld.
1. Toerenteller
2. Rode zoneZAUM2015
1 2
1. BrandstofniveaumeterZAUM2016
1
1. Controlelampje voor variabele klepbedie- ning (VVA)ZAUM2017
1
UBFGD0D0.book Page 5 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-6
3
DAU87391
Aan dui din g in geschakel de versnellin g
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “–” en door het vrijstand-
controlelampje.
DAUU2212
Multifunctioneel display
Het multifunctionele display toont de vol-
gende voorzieningen:  een kilometerteller (ODO)
 twee rittellers (TRIP 1 en TRIP 2)
 een brandstofreserve-ritteller (TRIP F)
 een klok
 een weergave van het huidige brand-
stofverbruik (km/L of L/100 km)
 een weergave van het gemiddelde
brandstofverbruik (AVE_ _._ km/L of
AVE_ _._ L/100 km)
 een weergave van de gemiddelde
snelheid (AVE_ _._ km/h)
 achtergrondverlichting (bL-01, bL-02
of bL-03)
Druk op de “SELECT”-toets om de weerga-
ve te wisselen in de onderstaande volgor-
de: ODO
→ TRIP 1 → TRIP 2 → TRIP F → klok
→ km/L of L/100 km → AVE_ _._ km/L of
AVE_ _._ L/100 km → AVE_ _._ km/h →
achtergrondverlichting (bL-01, bL-02 of bL-
03) → ODO
OPMERKING De brandstofreserve-ritteller wordt al-
leen weergegeven wanneer het
brandstofniveau laag is.
 Druk op de “RESET”-toets om in om-
gekeerde volgorde te wisselen tussen
de weergaven.
DAU86890
Kilometerteller
De kilometerteller toon t de totale afstand
die door de machine is afgelegd.
1. Vrijstandcontrolelampje “ ”
2. Aanduiding ingeschakelde versnellingZAUM2018
2
1
1. Multifunctioneel displayZAUM2019
1
1. KilometertellerZAUM2020
1
UBFGD0D0.book Page 6 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-7
3
OPMERKINGDe kilometert eller wordt vergrendeld bij
999999 en kan niet worden teruggesteld.
DAU88050
Rittellers
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
Stel om een ritteller terug te stellen het dis-
play in op de betreffende ritteller en houd
dan de “RESET”-toets ingedrukt totdat de
teller is teruggesteld.OPMERKINGDe rittellers worden te ruggesteld en blijven
tellen nadat 9999.9 is bereikt.
DAU87600
Bran dstofreserve-ritteller
Als het laatste segment van de brandstofni-
veaumeter begint te knipperen, wisselt de
weergave automatisch naar de brandstof-
reserve-ritteller “TRIP F” en wordt de afge-
legde afstand vanaf dat punt aangegeven.
Houd om de brandstofreserve-ritteller te-
rug te stellen de “RESET”-toets ingedrukt
totdat de teller is teruggesteld.OPMERKINGAls u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld en verdwijnt deze van
het display zodra u na het tanken 5 km
(3 mi) hebt gereden.
DAUN2661
Klok
De klok maakt gebruik van een 12-uursy-
steem.
De klok instellen1. Druk op de toets “SELECT” om de weergave te wisselen naar de klok.
2. Houd de “SELECT”-toets ingedrukt totdat de urenaanduiding begint te
knipperen.
3. Gebruik de “RESET”-toets om de uren in te stellen.
4. Druk op de “SELECT”-toets en de mi-
nutenaanduiding begint te knipperen.
5. Gebruik de “RESET”-toets om de mi- nuten in te stellen.
6. Druk op de “SELECT”-toets om de in- stelling te bevestigen.

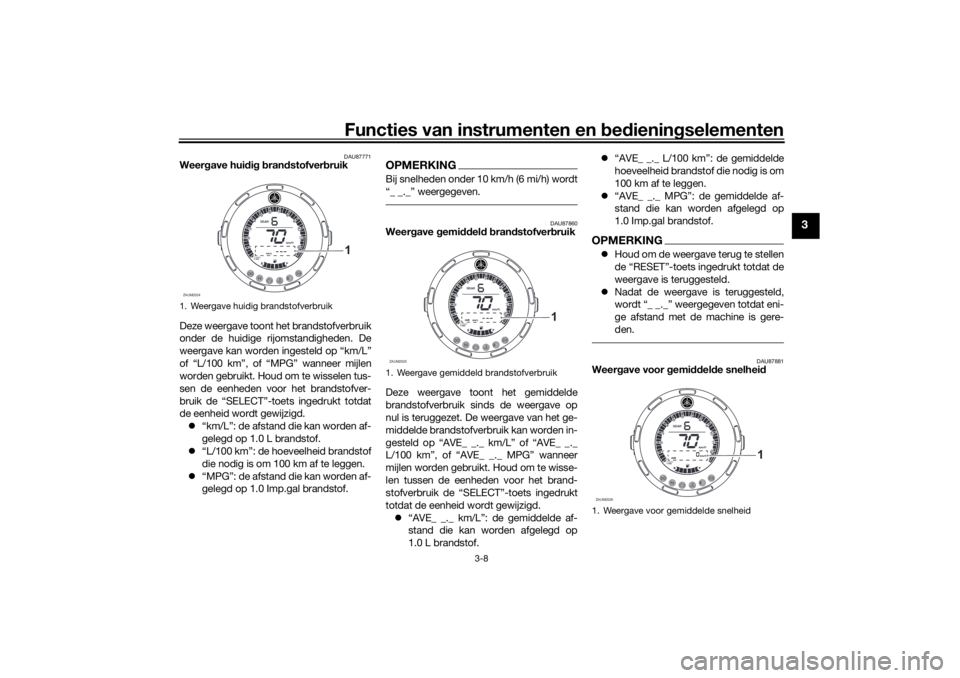

1. RittellerZAUM2021
1
1. Brandstofreserve-rittellerZAUM2022
1
1. KlokZAUM2023
1
UBFGD0D0.book Page 7 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-8
3
DAU87771
Weer gave hui dig b ran dstofver bruik
Deze weergave toont het brandstofverbruik
onder de huidige rijomstandigheden. De
weergave kan worden ingesteld op “km/L”
of “L/100 km”, of “MPG” wanneer mijlen
worden gebruikt. Houd om te wisselen tus-
sen de eenheden voor het brandstofver-
bruik de “SELECT”-toets ingedrukt totdat
de eenheid wordt gewijzigd.  “km/L”: de afstand die kan worden af-
gelegd op 1.0 L brandstof.
 “L/100 km”: de hoeveelheid brandstof
die nodig is om 100 km af te leggen.
 “MPG”: de afstand die kan worden af-
gelegd op 1.0 Imp.gal brandstof.
OPMERKINGBij snelheden onder 10 km/h (6 mi/h) wordt
“_ _._” weergegeven.
DAU87860
Weer gave gemi ddel d b ran dstofverb ruik
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggezet. De weergave van het ge-
middelde brandstofverbruik kan worden in-
gesteld op “AVE_ _._ km/L” of “AVE_ _._
L/100 km”, of “AVE_ _._ MPG” wanneer
mijlen worden gebruikt. Houd om te wisse-
len tussen de eenheden voor het brand-
stofverbruik de “SELECT”-toets ingedrukt
totdat de eenheid wordt gewijzigd.  “AVE_ _._ km/L”: de gemiddelde af-
stand die kan worden afgelegd op
1.0 L brandstof. 
“AVE_ _._ L/100 km”: de gemiddelde
hoeveelheid brandstof die nodig is om
100 km af te leggen.
 “AVE_ _._ MPG”: de gemiddelde af-
stand die kan worden afgelegd op
1.0 Imp.gal brandstof.
OPMERKINGHoud om de weergave terug te stellen
de “RESET”-toets ingedrukt totdat de
weergave is teruggesteld.
 Nadat de weergave is teruggesteld,
wordt “_ _._” weergegeven totdat eni-
ge afstand met de machine is gere-
den.
DAU87881
Weer gave voor g emiddel de snelhei d
1. Weergave huidig brandstofverbruikZAUM2024
1
1. Weergave gemiddeld brandstofverbruikZAUM2025
1
1. Weergave voor gemiddelde snelheidZAUM2026
1
UBFGD0D0.book Page 8 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-9
3
Deze weergave toont de gemiddelde snel-
heid sinds de weergave voor het laatst
werd teruggesteld.
Houd om de weergave voor gemiddelde
snelheid terug te stellen de toets “RESET”
ingedrukt totdat de terugstelling plaats-
vindt.
DAUN2691
Instelmo dus achter gron dverlichtin g
In deze modus kunt u de instelling van de
achtergrondverlichting aanpassen.
Om de instelmodus van de achtergrond-verlichting te openen1. Stop de machine. 2. Druk op de toets “SELECT” om het
multifunctionele display te wisselen
naar de huidige instelling voor de ach-
tergrondverlichting “bL-01”, “bL-02”
of “bL-03”.
3. Houd de toets “SELECT” ingedrukt totdat het multifunctionele display
overgaat naar de instelmodus voor de
achtergrondverlichting.
4. Druk op de toets “RESET” om de ge- wenste instelling voor de achter-
grondverlichting te selecteren.
5. Houd de toets “SELECT” ingedrukt totdat de instelmodus voor de achter-
grondverlichting wordt afgesloten.
DAU1234R
StuurschakelaarsLinks
Rechts
1. Instelmodus achtergrondverlichtingZAUM2027
1
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Claxonschakelaar “ ”
4. Richtingaanwijzerschakelaar “ / ”
1. Startschakelaar/noodstopschakelaar “//”
12
3
4
1
UBFGD0D0.book Page 9 Tuesday, April 6, 2021 1:40 PM
