2021 YAMAHA XSR 125 display

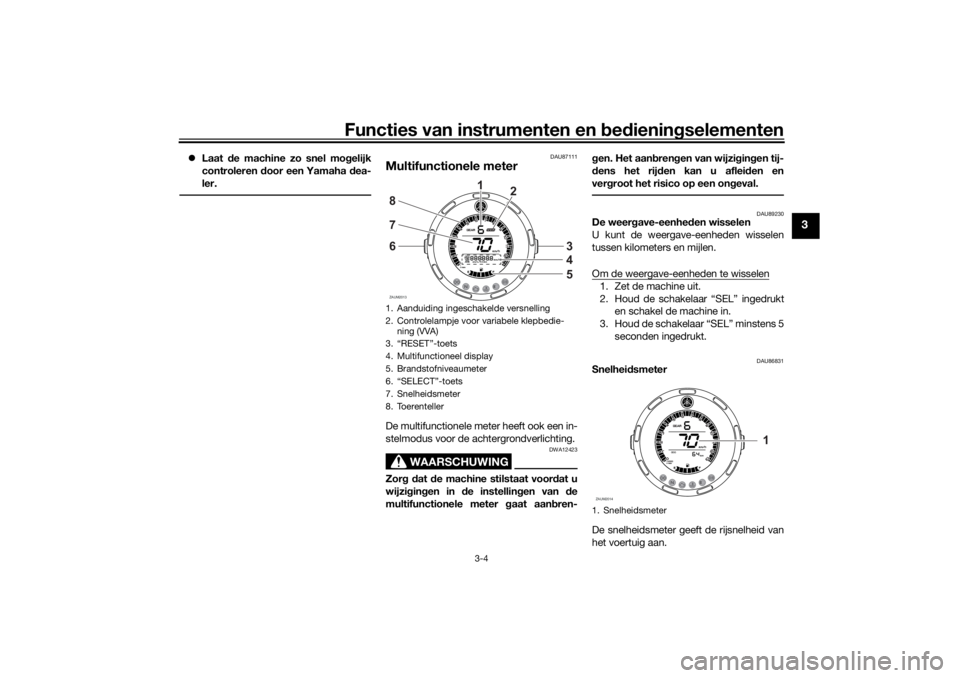

Functies van instrumenten en bed ienin gselementen
3-4
3
 Laat de machine zo snel mo gelijk
controleren door een Yamaha dea-
ler.
DAU87111
Multifunctionele meterDe multifunctionele meter heeft ook een in-
stelmodus voor de achtergrondverlichting.
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter g aat aanbren- g
en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
DAU89230
De weer gave-eenhe den wisselen
U kunt de weergave-eenheden wisselen
tussen kilometers en mijlen.
Om de weergave-eenheden te wisselen1. Zet de machine uit.
2. Houd de schakelaar “SEL” ingedrukt en schakel de machine in.
3. Houd de schakelaar “SEL” minstens 5 seconden ingedrukt.
DAU86831
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
1. Aanduiding ingeschakelde versnelling
2. Controlelampje voor variabele klepbedie- ning (VVA)
3. “RESET”-toets
4. Multifunctioneel display
5. Brandstofniveaumeter
6. “SELECT”-toets
7. Snelheidsmeter
8. ToerentellerZAUM2013
1
3
4
5
6
78
2
1. SnelheidsmeterZAUM2014
1
UBFGD0D0.book Page 4 Tuesday, April 6, 2021 1:40 PM

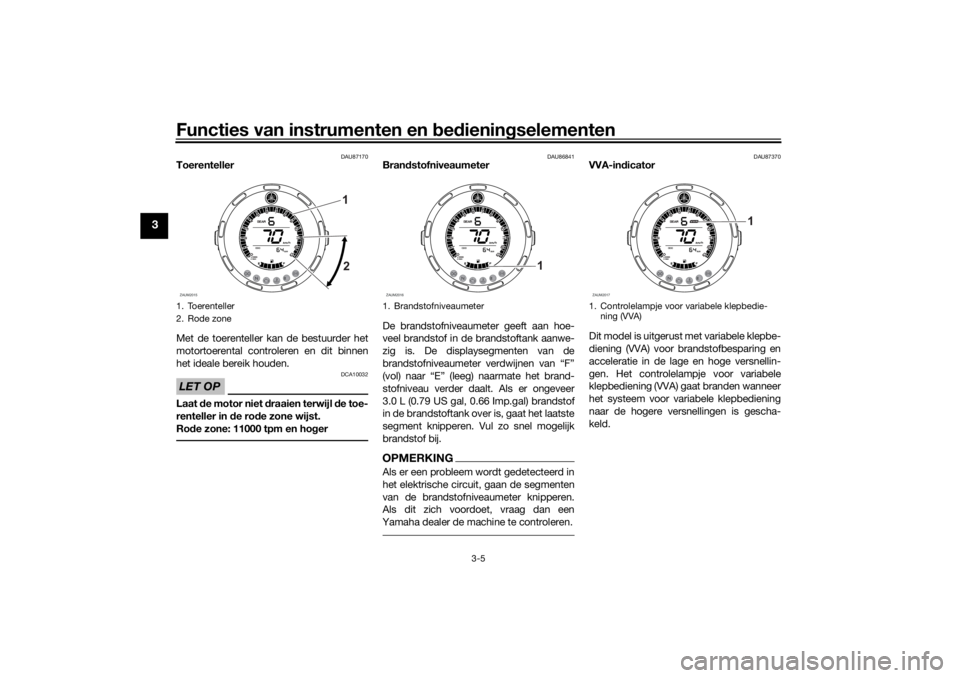

Functies van instrumenten en bed ienin gselementen
3-5
3
DAU87170
Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.LET OP
DCA10032
Laat de motor niet draaien terwijl d e toe-
renteller in de ro de zone wijst.
Ro de zone: 11000 tpm en ho ger
DAU86841
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de brandstoftank aanwe-
zig is. De displaysegmenten van de
brandstofniveaumeter verdwijnen van “F”
(vol) naar “E” (leeg) naarmate het brand-
stofniveau verder daalt. Als er ongeveer
3.0 L (0.79 US gal, 0.66 Imp.gal) brandstof
in de brandstoftank over is, gaat het laatste
segment knipperen. Vul zo snel mogelijk
brandstof bij.OPMERKINGAls er een probleem wordt gedetecteerd in
het elektrische circuit, gaan de segmenten
van de brandstofniveaumeter knipperen.
Als dit zich voordoet, vraag dan een
Yamaha dealer de machine te controleren.
DAU87370
VVA-in dicator
Dit model is uitgerust met variabele klepbe-
diening (VVA) voor brandstofbesparing en
acceleratie in de lage en hoge versnellin-
gen. Het controlelampje voor variabele
klepbediening (VVA) gaat branden wanneer
het systeem voor variabele klepbediening
naar de hogere versnellingen is gescha-
keld.
1. Toerenteller
2. Rode zoneZAUM2015
1 2
1. BrandstofniveaumeterZAUM2016
1
1. Controlelampje voor variabele klepbedie- ning (VVA)ZAUM2017
1
UBFGD0D0.book Page 5 Tuesday, April 6, 2021 1:40 PM

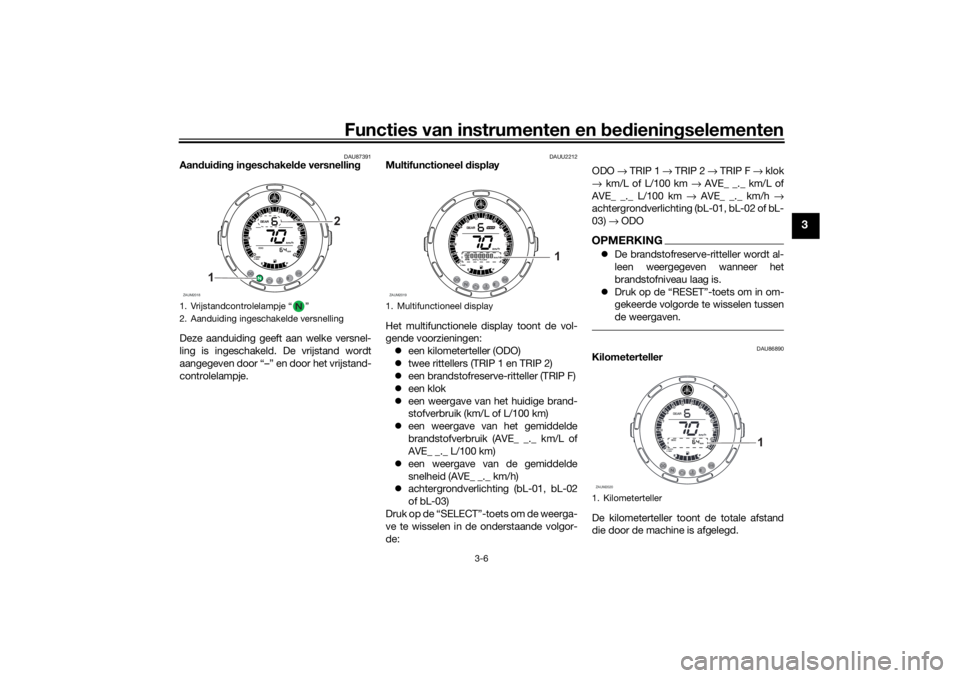

Functies van instrumenten en bed ienin gselementen
3-6
3
DAU87391
Aan dui din g in geschakel de versnellin g
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “–” en door het vrijstand-
controlelampje.
DAUU2212
Multifunctioneel display
Het multifunctionele display toont de vol-
gende voorzieningen:  een kilometerteller (ODO)
 twee rittellers (TRIP 1 en TRIP 2)
 een brandstofreserve-ritteller (TRIP F)
 een klok
 een weergave van het huidige brand-
stofverbruik (km/L of L/100 km)
 een weergave van het gemiddelde
brandstofverbruik (AVE_ _._ km/L of
AVE_ _._ L/100 km)
 een weergave van de gemiddelde
snelheid (AVE_ _._ km/h)
 achtergrondverlichting (bL-01, bL-02
of bL-03)
Druk op de “SELECT”-toets om de weerga-
ve te wisselen in de onderstaande volgor-
de: ODO
→ TRIP 1 → TRIP 2 → TRIP F → klok
→ km/L of L/100 km → AVE_ _._ km/L of
AVE_ _._ L/100 km → AVE_ _._ km/h →
achtergrondverlichting (bL-01, bL-02 of bL-
03) → ODO
OPMERKING De brandstofreserve-ritteller wordt al-
leen weergegeven wanneer het
brandstofniveau laag is.
 Druk op de “RESET”-toets om in om-
gekeerde volgorde te wisselen tussen
de weergaven.
DAU86890
Kilometerteller
De kilometerteller toon t de totale afstand
die door de machine is afgelegd.
1. Vrijstandcontrolelampje “ ”
2. Aanduiding ingeschakelde versnellingZAUM2018
2
1
1. Multifunctioneel displayZAUM2019
1
1. KilometertellerZAUM2020
1
UBFGD0D0.book Page 6 Tuesday, April 6, 2021 1:40 PM

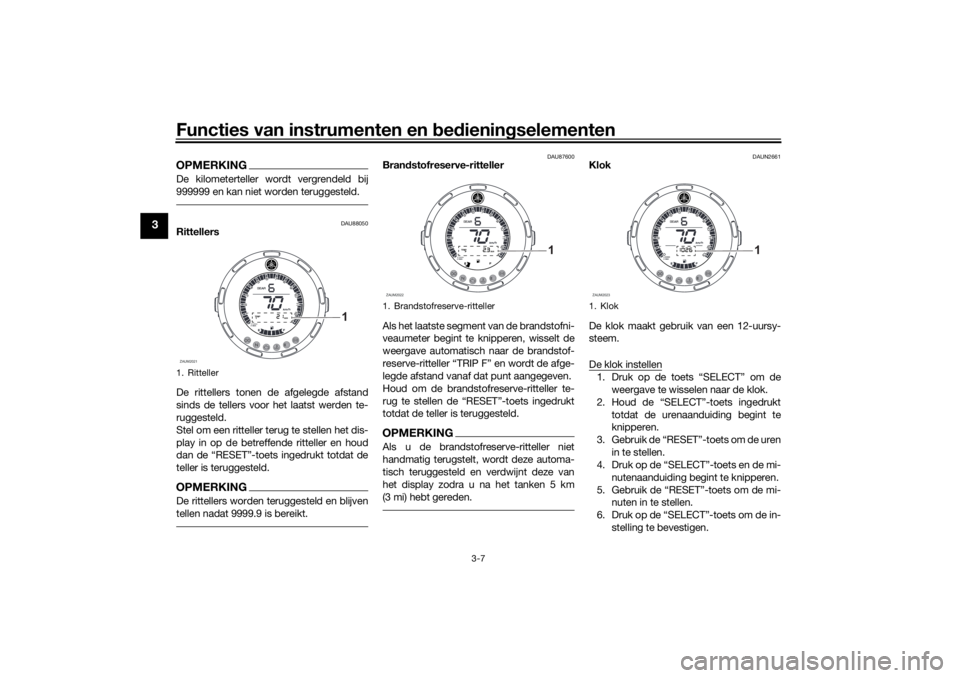

Functies van instrumenten en bed ienin gselementen
3-7
3
OPMERKINGDe kilometert eller wordt vergrendeld bij
999999 en kan niet worden teruggesteld.
DAU88050
Rittellers
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
Stel om een ritteller terug te stellen het dis-
play in op de betreffende ritteller en houd
dan de “RESET”-toets ingedrukt totdat de
teller is teruggesteld.OPMERKINGDe rittellers worden te ruggesteld en blijven
tellen nadat 9999.9 is bereikt.
DAU87600
Bran dstofreserve-ritteller
Als het laatste segment van de brandstofni-
veaumeter begint te knipperen, wisselt de
weergave automatisch naar de brandstof-
reserve-ritteller “TRIP F” en wordt de afge-
legde afstand vanaf dat punt aangegeven.
Houd om de brandstofreserve-ritteller te-
rug te stellen de “RESET”-toets ingedrukt
totdat de teller is teruggesteld.OPMERKINGAls u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld en verdwijnt deze van
het display zodra u na het tanken 5 km
(3 mi) hebt gereden.
DAUN2661
Klok
De klok maakt gebruik van een 12-uursy-
steem.
De klok instellen1. Druk op de toets “SELECT” om de weergave te wisselen naar de klok.
2. Houd de “SELECT”-toets ingedrukt totdat de urenaanduiding begint te
knipperen.
3. Gebruik de “RESET”-toets om de uren in te stellen.
4. Druk op de “SELECT”-toets en de mi-
nutenaanduiding begint te knipperen.
5. Gebruik de “RESET”-toets om de mi- nuten in te stellen.
6. Druk op de “SELECT”-toets om de in- stelling te bevestigen.
1. RittellerZAUM2021
1
1. Brandstofreserve-rittellerZAUM2022
1
1. KlokZAUM2023
1
UBFGD0D0.book Page 7 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-9
3
Deze weergave toont de gemiddelde snel-
heid sinds de weergave voor het laatst
werd teruggesteld.
Houd om de weergave voor gemiddelde
snelheid terug te stellen de toets “RESET”
ingedrukt totdat de terugstelling plaats-
vindt.
DAUN2691
Instelmo dus achter gron dverlichtin g
In deze modus kunt u de instelling van de
achtergrondverlichting aanpassen.
Om de instelmodus van de achtergrond-verlichting te openen1. Stop de machine. 2. Druk op de toets “SELECT” om het
multifunctionele display te wisselen
naar de huidige instelling voor de ach-
tergrondverlichting “bL-01”, “bL-02”
of “bL-03”.
3. Houd de toets “SELECT” ingedrukt totdat het multifunctionele display
overgaat naar de instelmodus voor de
achtergrondverlichting.
4. Druk op de toets “RESET” om de ge- wenste instelling voor de achter-
grondverlichting te selecteren.
5. Houd de toets “SELECT” ingedrukt totdat de instelmodus voor de achter-
grondverlichting wordt afgesloten.
DAU1234R
StuurschakelaarsLinks
Rechts
1. Instelmodus achtergrondverlichtingZAUM2027
1
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Claxonschakelaar “ ”
4. Richtingaanwijzerschakelaar “ / ”
1. Startschakelaar/noodstopschakelaar “//”
12
3
4
1
UBFGD0D0.book Page 9 Tuesday, April 6, 2021 1:40 PM

10-1
10
IndexAAandrijfketting, reinigen en smeren ...... 6-24
Aanduiding ingeschakelde versnelling ... 3-6
ABS ....................................................... 3-12
ABS-waarschuwingslampje .................... 3-3
Accu ...................................................... 6-29
Achterbrugscharnierpunten, smeren .... 6-28
Achterwielophanging, smeren .............. 6-27BBanden ................................................. 6-16
Bougie, controleren ................................ 6-8
Brandstof .............................................. 3-13
Brandstofniveaumeter ............................ 3-5
Brandstofverbruik, tips voor een
zuinig .................................................... 5-4CClaxonschakelaar ................................. 3-10
Contactslot/stuurslot .............................. 3-1
Controlelampje grootlicht ....................... 3-2
Controlelampje richting aanwijzers .......... 3-2
Controlelampjes en waarschuwingslampjes ........................ 3-2DDe motor starten ..................................... 5-2
Diagnosestekker ..................................... 9-2
Dimlichtschakelaar................................ 3-10FFilterbus .................................................. 6-9GGasgreep en gaskabel, controleren en smeren ........................................... 6-25
Gereedschapsset.................................... 6-2
Gloeilamp richtingaanwijzer, vervangen ........................................... 6-32 Gloeilamp van kentekenverlichting,
vervangen........................................... 6-32
HHelmbevestiging ................................... 3-16IIdentificatienummers .............................. 9-1
Inrijperiode.............................................. 5-1KKabels, controleren en smeren ............ 6-25
Klepspeling ........................................... 6-16
Klok ........................................................ 3-7
Koelvloeistof ......................................... 6-12
Koppelingshendel................................. 3-10LLichtsignaalschakelaar ......................... 3-10
Luchtfilterelement en aftapslang,
vervangen en reinigen ........................ 6-14MMatkleur, let op ...................................... 7-1
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterelement ............... 6-10
Motor raakt oververhit .......................... 6-36
Multifunctioneel display.......................... 3-6
Multifunctionele meter ............................ 3-4OOnderhoud ............................................. 7-1
Onderhoud, uitstootcontrolesysteem..... 6-3
Ondersteunen van de motorfiets .......... 6-33PParkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................ 6-33RRegistratie van gegevens, voertuig ........ 9-2 Rem- en koppelingshendels,
controleren en smeren........................6-26
Rem- en schakelpedalen, controleren en smeren ...........................................6-26
Remhendel ............................................3-11
Remlichtschakelaars .............................6-20
Rempedaal ............................................3-11
Remvloeistofniveau, controleren ..........6-21
Remvloeistof, verversen........................6-23
Richtingaanwijzerschakelaar.................3-10
SSchakelen ...............................................5-3
Schakelpedaal ......................................3-11
Serienummer motorblok .........................9-1
Smering en onderhoud, periodiek ..........6-4
Snelheidsmeter .......................................3-4
Spanning aandrijfketting .......................6-23
Specificaties............................................8-1
Stallen .....................................................7-3
Startschakelaar/noodstopschakelaar ...3-10
Startspersysteem ..................................3-17
Stationair toerental................................6-14
Storingsindicatielampje (MIL)..................3-3
Storingzoekschema ..............................6-35
Stroomlijnpanelen, verwijderen en
aanbrengen...........................................6-8
Stuurschakelaars ....................................3-9
Stuursysteem, controleren ....................6-29TTankbeluchtingsslang en
overloopslang .....................................3-15
Tankdop ................................................3-13
Toerenteller .............................................3-5
