Functies van instrumenten en bed ienin gselementen
3-3
3
DAU88331
Storin gsin dicatielampje (MIL) “ ”
Dit lampje gaat branden of knipperen als er
een storing wordt gedetecteerd in de motor
of een regelsysteem van de machine. Vraag
in dat geval een Yamaha dealer het boord-
diagnosesysteem te controleren. Het elek-
trische circuit van het
waarschuwingslampje kan worden gecon-
troleerd door de machinevoeding in te
schakelen. Het lampje moet enkele secon-
den oplichten en dan uitgaan. Als het lamp-
je niet gaat branden wanneer de
machinevoeding wordt ingeschakeld of
blijft branden, vraag dan uw Yamaha dealer
om de machine na te kijken.LET OP
DCA26820
Verlaa g als het MIL b eg int te knipperen
het motortoerental om scha de aan het
uitlaatsysteem te voorkomen.OPMERKINGDe motor wordt bewaakt door het boorddi-
agnosesysteem, dat ook achteruitgang en
storingen in het uitstootcontrolesysteem
detecteert. Daardoor kan het MIL ook gaan
branden of knipperen als gevolg van aan-
passingen, gebrek aan onderhoud of over- matig/onjuist gebruik van de motorfiets.
Neem om dit te voorkomen het volgende in
acht.
 Probeer niet om de software of de
motorregeleenheid aan te passen.
 Monteer geen elektrische accessoires
die de motorregeling beïnvloeden.
 Gebruik geen aftermarket-accessoi-
res of -onderdelen zoals veringen,
bougies, verstuivers, uitlaatsystemen
etc.
 Wijk niet af van de aandrijflijnspecifi-
caties (ketting, tandwielen, wielen,
banden etc.).
 Breng geen wijzigingen aan in de O2-
sensor, het luchtinlaatsysteem of on-
derdelen van het uitlaatsysteem (kata-
lysatoren of EXUP etc.), en verwijder
deze niet.
 Onderhoud de aandrijfketting goed.
 Zorg dat de banden op de juiste span-
ning blijven.
 Zorg dat de rempedaalhoogte correct
afgesteld blijft om slepen van de ach-
terrem te voorkomen.
 Vermijd extreem gebruik van de ma-
chine. Bijvoorbeeld herhaaldelijk of
overmatig openen en sluiten van de gasgreep, racen, burnouts, wheelies,
langdurig gebruik met half geopende
gasgreep etc.
DAU88342
ABS-waarschuwin
gslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
machine wordt ingeschakeld en uit als met
een snelheid van 10 km/h (6 mi/h) of hoger
wordt gereden.OPMERKINGAls het waarschuwingslampje niet werkt
zoals hierboven beschreven of tijdens het
rijden gaat branden, werkt het ABS moge-
lijk niet correct. Laat de machine zo snel
mogelijk controleren door een Yamaha
dealer.
WAARSCHUWING
DWA16043
Als het ABS-waarschuwin gslampje niet
uit gaat als u een snelhei d van 10 km/h
(6 mi/h) he bt bereikt of als het waar-
schuwing slampje tij dens het rij den gaat
b ran den:
 Rijd extra voorzichti g om te voorko-
men dat de wielen b lokkeren bij een
noo dstop.
UBFGD0D0.book Page 3 Tuesday, April 6, 2021 1:40 PM

Functies van instrumenten en bed ienin gselementen
3-12
3
DAU63041
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertui g is uit gerust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remweg en.
 Op bepaal de oppervlakken, zoals
slechte we gen of grin dweg en, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn dan zon der ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKING Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en de machine een
rijsnelheid bereikt van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van de hydraulische
regeleenheid en wanneer u de rem-
hendel of het rempedaal licht bedient,
kan een trilling in de hendel of het pe-
daal voelbaar zijn. Dit duidt niet op een
storing.
 Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA20100
Let op d at de wielsensor en de rotor van
d e wielsensor niet bescha digd raken,
an ders kan het ABS-systeem niet meer
naar behoren werken.
1. Opneemring voorwielsensor
2. Voorwielsensor
1. Achterwielsensor
2. Opneemring achterwielsensorZAUM2030ZAUM2031
UBFGD0D0.book Page 12 Tuesday, April 6, 2021 1:40 PM

Gebruik en belan grijke rij-informatie
5-2
5
DAU86691
De motor startenHet startspersysteem staat starten toe
wanneer:
 de versnellingsbak in de vrijstand
staat of
 de versnellingsbak in een versnelling
is geschakeld, de zijstandaard is op-
geklapt en de koppelingshendel is in-
getrokken.
Om de motor te starten1. Draai het contactslot naar ON en zet de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 3-2.)OPMERKINGStart de motor niet als het waarschu-
wingslampje motorstoring blijft bran-
den.
 Het ABS-waarschuwingslampje moet
gaan branden en aan blijven totdat de
machine een snelheid van 10 km/h
(6 mi/h) bereikt.
LET OP
DCA24110
Als een waarschuwing s- of controle-
lampje niet werkt zoals hier boven be-
schreven, vraa g d an uw Yamaha dealer
om de machine te controleren.3. Schakel de versnellingsbak in de vrij-
stand.
4. Start de motor door de startknop in te drukken.
5. Laat de startkno p los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.LET OP
DCA11043
Trek nooit snel op terwijl de motor no g
kou d is, d it verkort de levens duur van d e
motor!
DAU45312
OPMERKINGDit model is uitgerust met een hellings-
hoeksensor, waarbij de motor afslaat bij
kanteling. Schakel in dat geval het contact-
slot uit en weer in. Wanneer u dit niet, doet
zal de motor niet aanslaan, ook al probeert
de startmotor de motor op gang te brengen
na het indrukken van de startknop.
UBFGD0D0.book Page 2 Tuesday, April 6, 2021 1:40 PM

Gebruikersinformatie
9-2
9
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-15.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
DAU69910

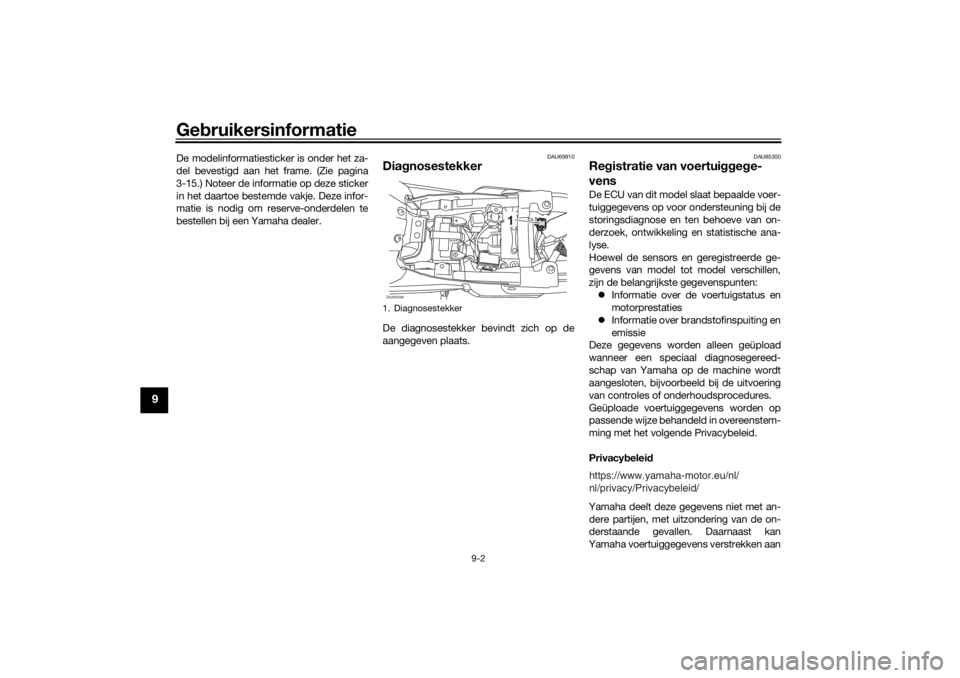

Dia gnosestekkerDe diagnosestekker bevindt zich op de
aangegeven plaats.
DAU85300
Re gistratie van voertui ggege-
vensDe ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische ana-
lyse.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacy belei d
Yamaha deelt deze gegevens niet met an- dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aan
1. DiagnosestekkerZAUM2048
1
https://www.yamaha-motor.eu/nl/
nl/privacy/Privacybeleid/
