2021 YAMAHA XSR 125 Instructieboekje (in Dutch)

Specificaties
8-1
8
Afmetingen:Totale lengte:
2005 mm (78.9 in)
Totale breedte:
805 mm (31.7 in)
Totale hoogte: 1090 mm (42.9 in)
Zadelhoogte: 815 mm (32.1 in)
Wielbasis:
1330 mm (52.4 in)
Grondspeling: 145 mm (5.71 in)
Kleinste draaicirkel: 2.3 m (7.55 ft)Gewicht:Rijklaar gewicht:139 kg (307 lb)Motor:Verbrandingscyclus:
4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme: SOHC
Aantal cilinders:
1-cilinder
Slagvolume: 124 cm3
Boring × slag:
52.0 × 58.6 mm (2.05 × 2.31 in)
Startsysteem:
Elektrische startmotor
Motorolie:Aanbevolen merk:
SAE-viscositeitsklassen:10W-40
Aanbevolen kwaliteit motorolie: API service type SG of hoger, JASO MA-
norm
Hoeveelheid motorolie: Olieverversing:0.85 L (0.90 US qt, 0.75 Imp.qt)
Met verwijderen van oliefilterelement: 0.95 L (1.00 US qt, 0.84 Imp.qt)Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.15 L (0.16 US qt, 0.13 Imp.qt)
Radiator (inclusief alle leidingen): 0.49 L (0.52 US qt, 0.43 Imp.qt)Bran dstof:Aanbevolen brandstof:
Loodvrije benzine (E10 acceptabel)
Octaangetal (RON): 95
Inhoud brandstoftank: 10 L (2.6 US gal, 2.2 Imp. gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Bran dstofinjectie:Gasklephuis:
Het teken van identificatie:BK71 00Aan drijflijn:Overbrengingsverhoudingen:
1e:
2.833 (34/12)
2e:
1.875 (30/16)
3e: 1.364 (30/22)
4e: 1.143 (24/21)
5e:
0.957 (22/23)
6e: 0.840 (21/25)Voor ban d:Type:
Tubeless
Maat: 110/70-17 M/C 54S
Fabrikant/model: IRC/TRAIL WINNER GP-211FAchter ban d:Type:
Tubeless
Maat: 140/70-17 M/C 66S
Fabrikant/model:
IRC/TRAIL WINNER GP-211R
UBFGD0D0.book Page 1 Tuesday, April 6, 2021 1:40 PM

Specificaties
8-2
8
Beladin g:Maximale belasting:
190 kg (420 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)Voorrem:Type: Hydraulische enkele schijfremAchterrem:Type:Hydraulische enkele schijfremVoorwielophan gin g:Type:
TelescoopvorkAchterwielophan gin g:Type:
Achterbrug (link-ophanging)Elektrische installatie:Systeemspanning:12 VAccu:Model:
GTZ4V
Voltage, capaciteit: 12 V, 3.0 Ah (10 HR)Watta ge gloeilamp:Koplamp:
LED
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer: 10.0 W
Achterste richtingaanwijzer:
10.0 W Parkeerlicht:
LED
Kentekenverlichting: 5.0 W
UBFGD0D0.book Page 2 Tuesday, April 6, 2021 1:40 PM

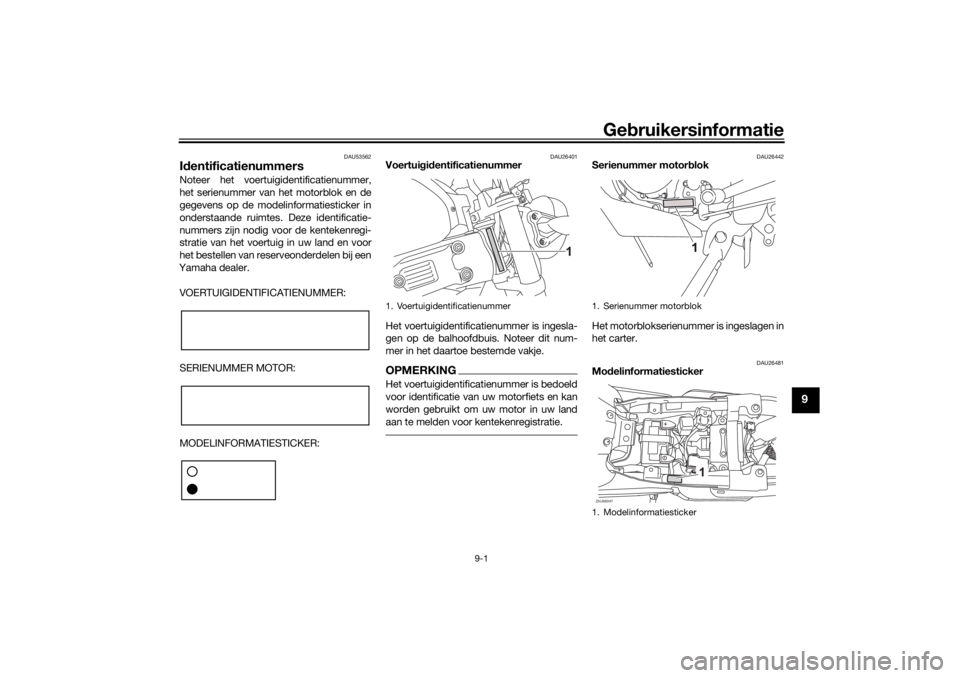

Gebruikersinformatie
9-1
9
DAU53562
Id entificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401
Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26442
Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26481
Mo delinformatiesticker
1. Voertuigidentificatienummer
1. Serienummer motorblok
1. ModelinformatiestickerZAUM2047
1
UBFGD0D0.book Page 1 Tuesday, April 6, 2021 1:40 PM

Gebruikersinformatie
9-2
9
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-15.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
DAU69910
Dia gnosestekkerDe diagnosestekker bevindt zich op de
aangegeven plaats.
DAU85300
Re gistratie van voertui ggege-
vensDe ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische ana-
lyse.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacy belei d
Yamaha deelt deze gegevens niet met an- dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aan
1. DiagnosestekkerZAUM2048
1
https://www.yamaha-motor.eu/nl/
nl/privacy/Privacybeleid/
UBFGD0D0.book Page 2 Tuesday, April 6, 2021 1:40 PM

Gebruikersinformatie
9-3
9
een aannemer aan wie diensten met be-
trekking tot de verwerking van voertuigge-
gevens worden uitbesteed. In dat geval
verlangt Yamaha ook van de aannemer dat
deze de verstrekte voertuiggegevens op
passende wijze behandelt, en zal Yamaha
de gegevens op passende wijze beheren.
 Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Als de gegevens niet kunnen worden
herleid tot een individuele machine of
eigenaar
UBFGD0D0.book Page 3 Tuesday, April 6, 2021 1:40 PM

10-1
10
IndexAAandrijfketting, reinigen en smeren ...... 6-24
Aanduiding ingeschakelde versnelling ... 3-6
ABS ....................................................... 3-12
ABS-waarschuwingslampje .................... 3-3
Accu ...................................................... 6-29
Achterbrugscharnierpunten, smeren .... 6-28
Achterwielophanging, smeren .............. 6-27BBanden ................................................. 6-16
Bougie, controleren ................................ 6-8
Brandstof .............................................. 3-13
Brandstofniveaumeter ............................ 3-5
Brandstofverbruik, tips voor een
zuinig .................................................... 5-4CClaxonschakelaar ................................. 3-10
Contactslot/stuurslot .............................. 3-1
Controlelampje grootlicht ....................... 3-2
Controlelampje richting aanwijzers .......... 3-2
Controlelampjes en waarschuwingslampjes ........................ 3-2DDe motor starten ..................................... 5-2
Diagnosestekker ..................................... 9-2
Dimlichtschakelaar................................ 3-10FFilterbus .................................................. 6-9GGasgreep en gaskabel, controleren en smeren ........................................... 6-25
Gereedschapsset.................................... 6-2
Gloeilamp richtingaanwijzer, vervangen ........................................... 6-32 Gloeilamp van kentekenverlichting,
vervangen........................................... 6-32
HHelmbevestiging ................................... 3-16IIdentificatienummers .............................. 9-1
Inrijperiode.............................................. 5-1KKabels, controleren en smeren ............ 6-25
Klepspeling ........................................... 6-16
Klok ........................................................ 3-7
Koelvloeistof ......................................... 6-12
Koppelingshendel................................. 3-10LLichtsignaalschakelaar ......................... 3-10
Luchtfilterelement en aftapslang,
vervangen en reinigen ........................ 6-14MMatkleur, let op ...................................... 7-1
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterelement ............... 6-10
Motor raakt oververhit .......................... 6-36
Multifunctioneel display.......................... 3-6
Multifunctionele meter ............................ 3-4OOnderhoud ............................................. 7-1
Onderhoud, uitstootcontrolesysteem..... 6-3
Ondersteunen van de motorfiets .......... 6-33PParkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................ 6-33RRegistratie van gegevens, voertuig ........ 9-2 Rem- en koppelingshendels,
controleren en smeren........................6-26
Rem- en schakelpedalen, controleren en smeren ...........................................6-26
Remhendel ............................................3-11
Remlichtschakelaars .............................6-20
Rempedaal ............................................3-11
Remvloeistofniveau, controleren ..........6-21
Remvloeistof, verversen........................6-23
Richtingaanwijzerschakelaar.................3-10
SSchakelen ...............................................5-3
Schakelpedaal ......................................3-11
Serienummer motorblok .........................9-1
Smering en onderhoud, periodiek ..........6-4
Snelheidsmeter .......................................3-4
Spanning aandrijfketting .......................6-23
Specificaties............................................8-1
Stallen .....................................................7-3
Startschakelaar/noodstopschakelaar ...3-10
Startspersysteem ..................................3-17
Stationair toerental................................6-14
Storingsindicatielampje (MIL)..................3-3
Storingzoekschema ..............................6-35
Stroomlijnpanelen, verwijderen en
aanbrengen...........................................6-8
Stuurschakelaars ....................................3-9
Stuursysteem, controleren ....................6-29TTankbeluchtingsslang en
overloopslang .....................................3-15
Tankdop ................................................3-13
Toerenteller .............................................3-5
UBFGD0D0.book Page 1 Tuesday, April 6, 2021 1:40 PM

Index
10-2
10
UUitlaatkatalysator .................................. 3-15VVeiligheidsinformatie .............................. 1-1
Voertuigidentificatienummer................... 9-1
Voertuigverlichting ................................ 6-31
Voor- en achterremblokken
controleren ......................................... 6-21
Voorremhendel, controleren van
vrije slag ............................................. 6-19
Voorvork, controleren ........................... 6-28
Vrije slag koppelingshendel,
afstellen .............................................. 6-18
Vrije slag van de gasgreep, afstellen .... 6-15
Vrije slag van rempedaal, afstellen ....... 6-20
Vrijstandcontrolelampje .......................... 3-2
VVA-indicator.......................................... 3-5WWaarschuwingslampje koelvloeistoftemperatuur...................... 3-2
Weergave-eenheden, wisselen .............. 3-4
Wielen ................................................... 6-18
Wiellagers controleren .......................... 6-29YYamalube.............................................. 6-12ZZadel..................................................... 3-15
Zekeringen, vervangen ......................... 6-31
Zijstandaard.......................................... 3-17
Zijstandaard, controleren en smeren.... 6-27
