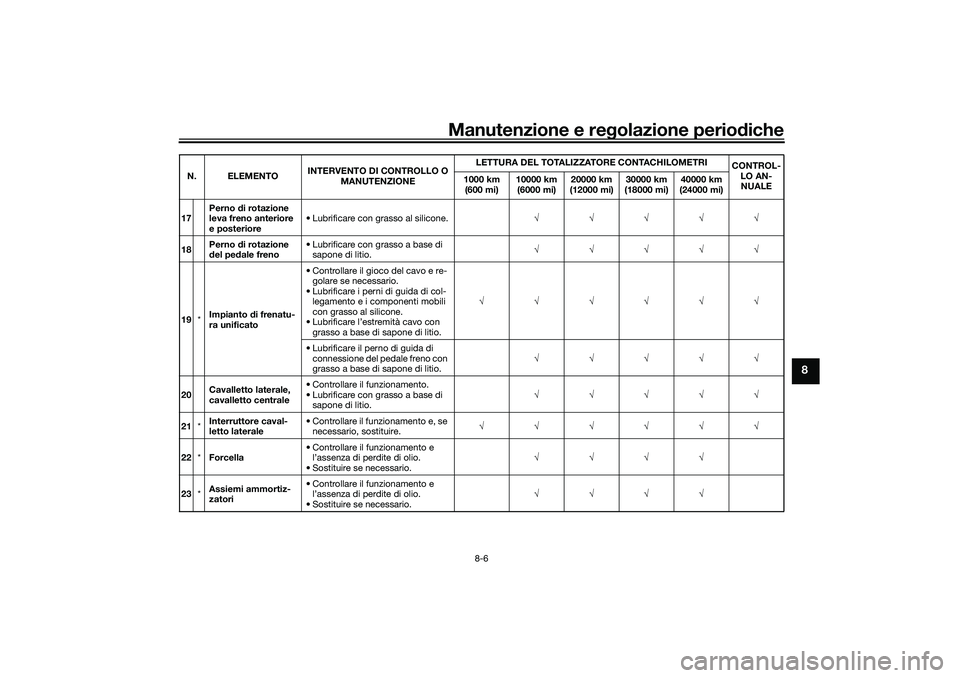

2021 YAMAHA TRICITY 300 Manuale duso (in Italian)

Manutenzione e regolazione perio diche
8-6
8
17 Perno
di rotazione
leva freno anteriore
e posteriore • Lubrificare con grasso al silicone.
√√√√√
18 Perno
di rotazione
d el pe dale freno • Lubrificare con grasso a base di
sapone di litio. √√√√√
19 *Impianto
di frenatu-
ra unificato • Controllare il gioco del cavo e re-
golare se necessario.
• Lubrificare i perni di guida di col- legamento e i componenti mobili
con grasso al silicone.
• Lubrificare l’estremità cavo con grasso a base di sapone di litio. √√√√√√
• Lubrificare il perno di guida di connessione del pedale freno con
grasso a base di sapone di litio. √√√√√
20 Cavalletto laterale,
cavalletto centrale • Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
21 *Interruttore caval-
letto laterale • Controllare il funzionamento e, se
necessario, sostituire. √√√√√√
22 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
23 *Assiemi ammortiz-
zatori • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDH0H0.book Page 6 Monday, October 12, 2020 8:27 AM

Manutenzione e regolazione perio diche
8-7
8

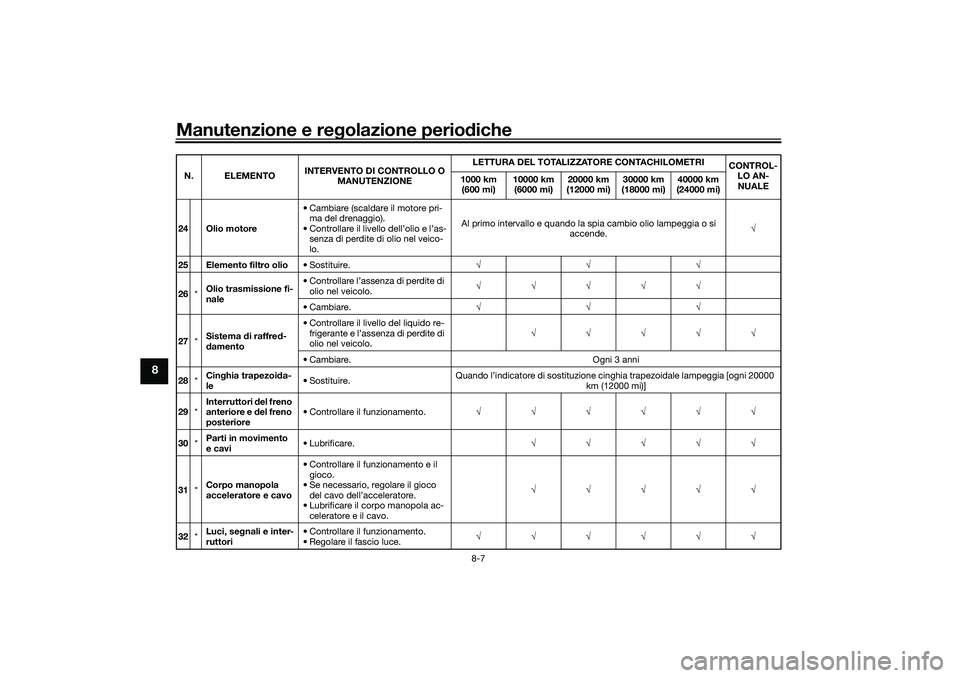

24 Olio motore • Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as- senza di perdite di olio nel veico-
lo. Al primo intervallo e quando la spia cambio olio lampeggia o si
accende. √
25 Elemento filtro olio • Sostituire. √√√
26 *Olio trasmissione fi-
nale • Controllare l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare. √√√
27 *Sistema
di raffre d-
d amento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare. Ogni 3 anni
28 *Cin
ghia trapezoi da-
le • Sostituire.
Quando l’indicatore di sostituzione cinghia trapezoidale lampeggia [ogni 20000
km (12000 mi)]
29 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
√√√√√√
30 *Parti in movimento
e cavi
• Lubrificare.
√√√√√
31 *Corpo manopola
acceleratore e cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac- celeratore e il cavo. √√√√√
32 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBEDH0H0.book Page 7 Monday, October 12, 2020 8:27 AM

Manutenzione e regolazione perio diche
8-8
8
HAU79370
NOTA Filtro aria motore e filtro aria cinghia trapezoidale
• Il filtro aria motore di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con
aria compressa per evitare di danneggiarla.
• Si deve sostituire l’elemento filtrante motore e l’elemento sub-filtrante ed eseguire la manutenzione dell’elemento filtrante carter
cinghia trapezoidale più frequentemente se si utilizza il mezzo in zone molto umide o polverose.
 Manutenzione del freno idraulico
• Dopo il disassemblaggio delle pompe freni e delle pinze, camb iare sempre il liquido. Controllare regolarmente i livelli del liquido
freni e riempire i serbatoi secondo necessità.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
UBEDH0H0.book Page 8 Monday, October 12, 2020 8:27 AM

Manutenzione e regolazione perio diche
8-9
8

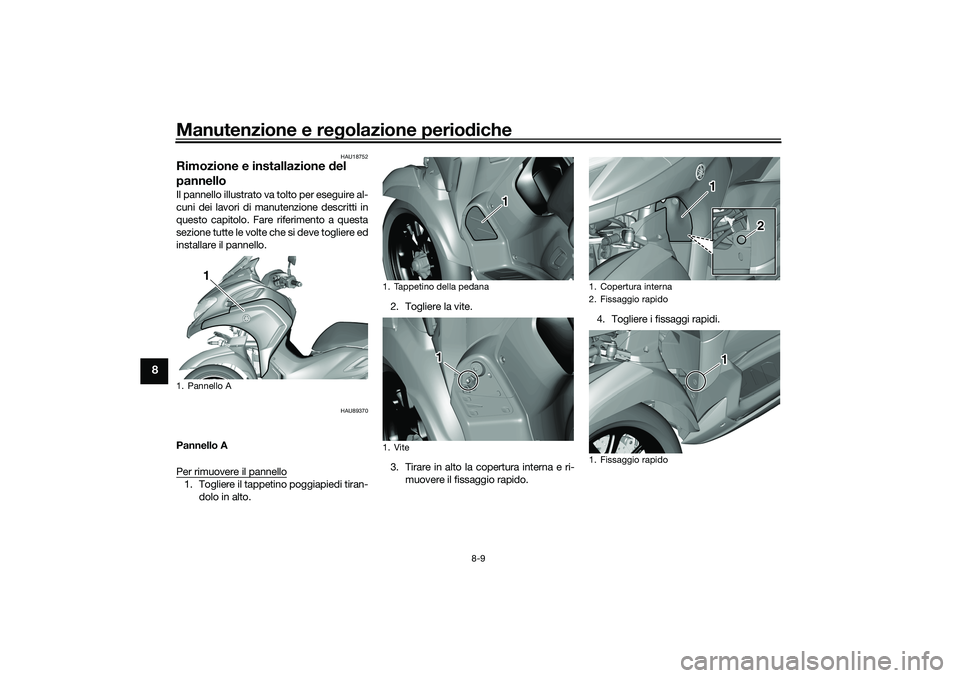

HAU18752
Rimozione e installazione d el
pannelloIl pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU89370
Pannello A
Per rimuovere il pannello1. Togliere il tappetino poggiapiedi tiran-
dolo in alto. 2. Togliere la vite.
3. Tirare in alto la copertura interna e ri-
muovere il fissaggio rapido. 4. Togliere i fissaggi rapidi.1. Pannello A
1
1. Tappetino della pedana
1. Vite
1 1
1 1 1
1. Copertura interna
2. Fissaggio rapido
1. Fissaggio rapido
1 1 1
2 2
1 1 1
UBEDH0H0.book Page 9 Monday, October 12, 2020 8:27 AM

Manutenzione e regolazione perio diche
8-10
8

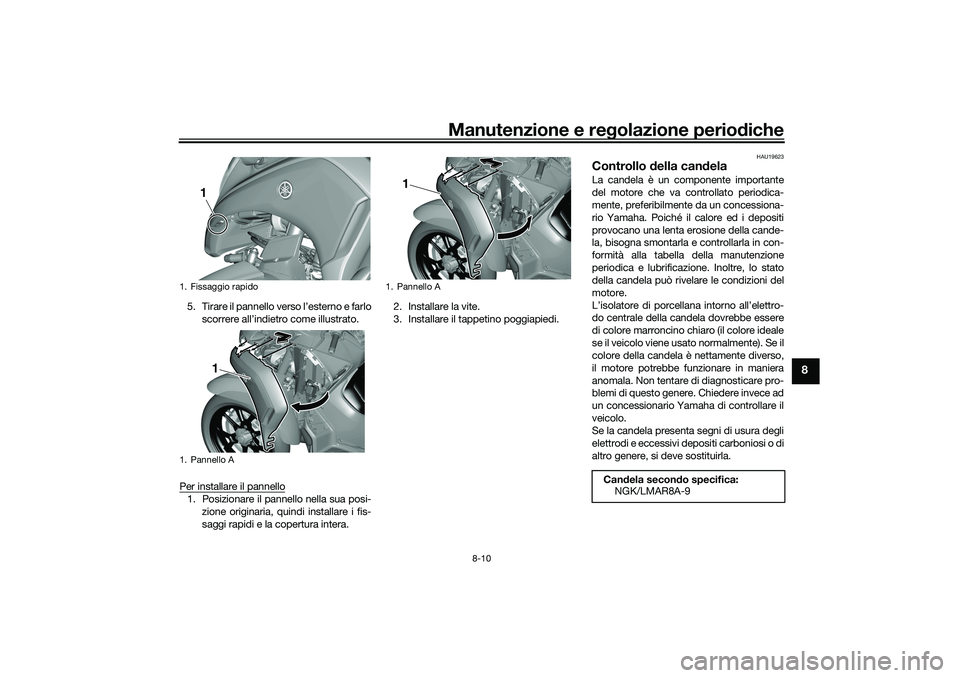

5. Tirare il pannello verso l’esterno e farlo
scorrere all’indietro come illustrato.
Per installare il pannello1. Posizionare il pannello nella sua posi- zione originaria, quindi installare i fis-
saggi rapidi e la copertura intera. 2. Installare la vite.
3. Installare il tappetino poggiapiedi.
HAU19623
Controllo
della can delaLa candela è un componente importante
del motore che va controllato periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione della cande-
la, bisogna smontarla e controllarla in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
della candela può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale della candela dovrebbe essere
di colore marroncino chiaro (il colore ideale
se il veicolo viene usato normalmente). Se il
colore della candela è nettamente diverso,
il motore potrebbe funzionare in maniera
anomala. Non tentare di diagnosticare pro-
blemi di questo genere. Chiedere invece ad
un concessionario Yamaha di controllare il
veicolo.
Se la candela presenta segni di usura degli
elettrodi e eccessivi depositi carboniosi o di
altro genere, si deve sostituirla.
1. Fissaggio rapido
1. Pannello A
1
1
1. Pannello A
1
Can dela secon do specifica:
NGK/LMAR8A-9
UBEDH0H0.book Page 10 Monday, October 12, 2020 8:27 AM

Manutenzione e regolazione perio diche
8-11
8
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4…1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAU36112
Filtro a carboni attiviQuesto modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
 Verificare il collegamento di ciascun
tubo.
 Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
 Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
1. Distanza tra gli elettrodiDistanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia d i serraggio:
Candela: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
1
2
UBEDH0H0.book Page 11 Monday, October 12, 2020 8:27 AM

Manutenzione e regolazione perio diche
8-12
8

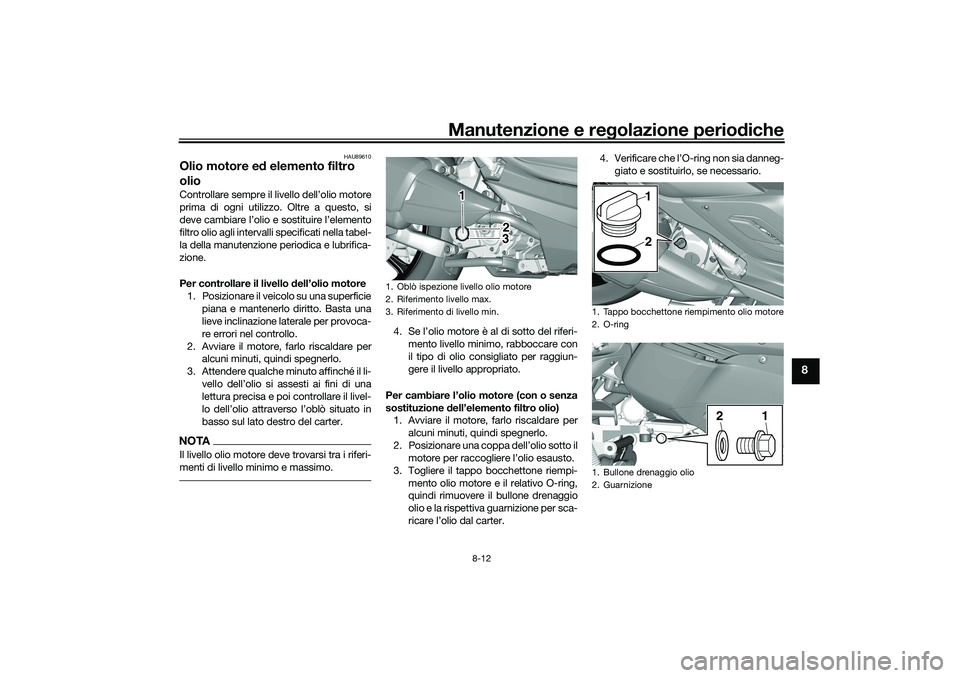

HAU89610
Olio motore e d elemento filtro
olioControllare sempre il livello dell’olio motore
prima di ogni utilizzo. Oltre a questo, si
deve cambiare l’olio e sostituire l’elemento
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione.
Per controllare il livello d ell’olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Avviare il motore, farlo riscaldare per alcuni minuti, quindi spegnerlo.
3. Attendere qualche minuto affinché il li- vello dell’olio si assesti ai fini di una
lettura precisa e poi controllare il livel-
lo dell’olio attraverso l’oblò situato in
basso sul lato destro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
4. mento livello minimo, rabboccare con
il tipo di olio consigliato per raggiun-
gere il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi- mento olio motore e il relativo O-ring,
quindi rimuovere il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter. 4. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
2
3
1. Tappo bocchettone riempimento olio motore
2. O-ring
1. Bullone drenaggio olio
2. Guarnizione
1
2
1
2
UBEDH0H0.book Page 12 Monday, October 12, 2020 8:27 AM

Manutenzione e regolazione perio diche
8-13
8

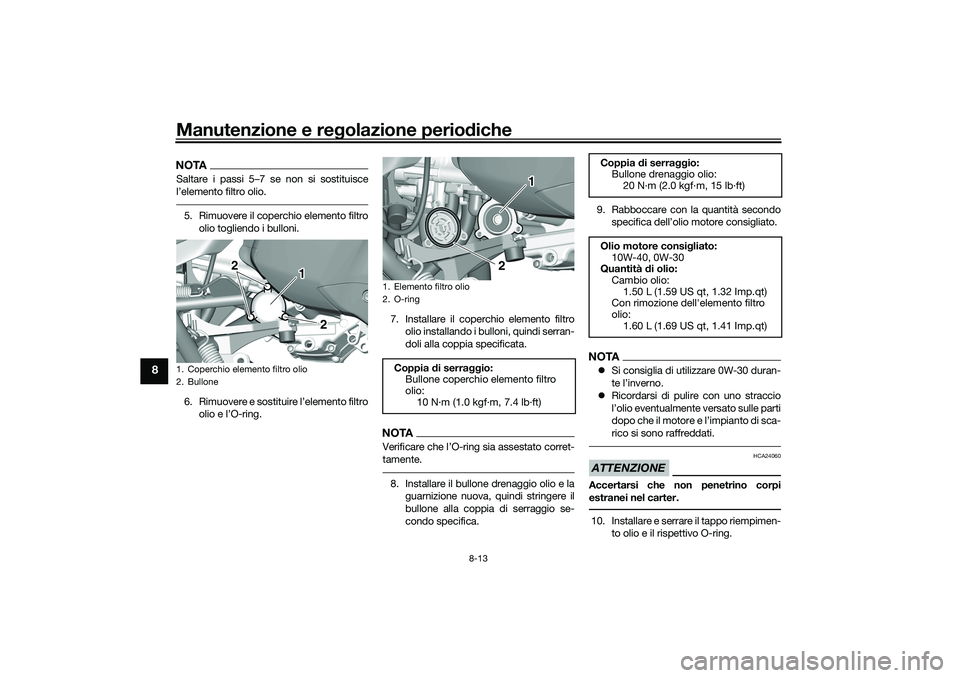

NOTASaltare i passi 5–7 se non si sostituisce
l’elemento filtro olio.5. Rimuovere il coperchio elemento filtro
olio togliendo i bulloni.
6. Rimuovere e sostituire l’elemento filtro olio e l’O-ring. 7. Installare il coperchio elemento filtro
olio installando i bulloni, quindi serran-
doli alla coppia specificata.
NOTA
tamente.8. Installare il bullone drenaggio olio e laguarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica. 9. Rabboccare con la quantità secondo

NOTASi consiglia di utilizzare 0W-30 duran-
te l’inverno.
 Ricordarsi di pulire con uno straccio
l’olio eventualmente versato sulle parti
dopo che il motore e l’impianto di sca-
rico si sono raffreddati.ATTENZIONE
HCA24060
Accertarsi che non penetrino corpi
estranei nel carter.10. Installare e serrare il tappo riempimen-
to olio e il rispettivo O-ring.
1. Coperchio elemento filtro olio
2. Bullone
1
2
2
1. Elemento filtro olio
2. O-ringCoppia d i serraggio:
Bullone coperchio elemento filtro
olio: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
2
Coppia di serra ggio:
Bullone drenaggio olio:
20 N·m (2.0 kgf·m, 15 lb·ft)
Olio motore consi gliato:
10W-40, 0W-30
Quantità di olio:
Cambio olio:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Con rimozione dell'elemento filtro
olio:
1.60 L (1.69 US qt, 1.41 Imp.qt)
