2021 YAMAHA TRICITY 300 Manuale duso (in Italian)

Sistema smart key
3-2
3
NOTAPer preservare la batteria del veicolo, il si-
stema smart key si disattiva all’incirca 9
giorni dopo l’ultimo utilizzo del veicolo (la
funzione di risposta automatica è disattiva-
ta). In questa situazione, premere sempli-
cemente la manopola blocchetto
accensione per riattivare il sistema smart
key.
HAU76453

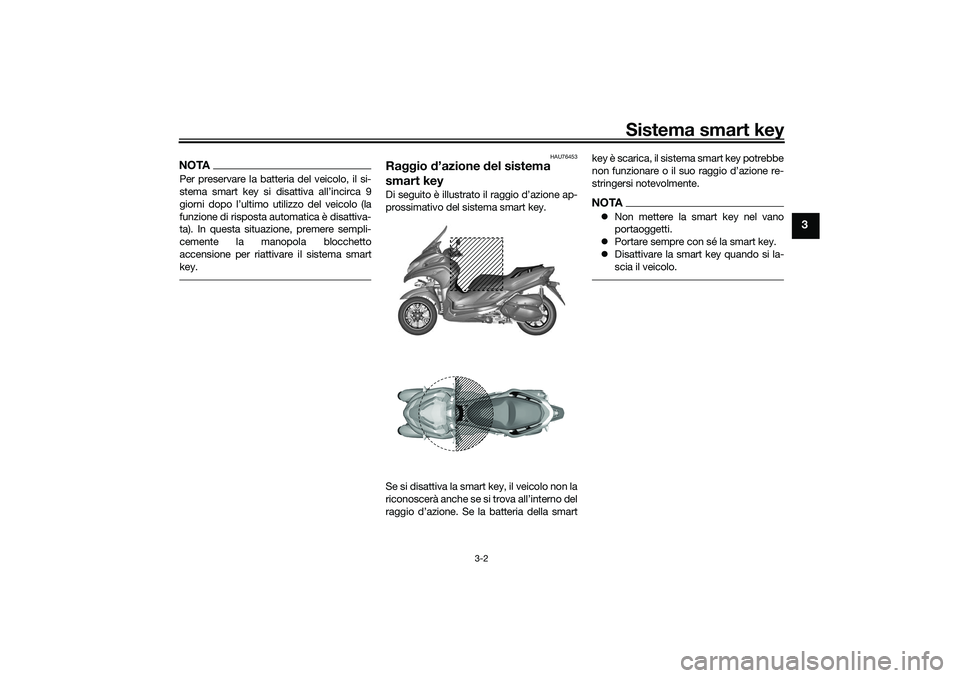

Raggio d’azione del sistema
smart keyDi seguito è illustrato il raggio d’azione ap-
prossimativo del sistema smart key.
Se si disattiva la smart key, il veicolo non la
riconoscerà anche se si trova all’interno del
raggio d’azione. Se la batteria della smartkey è scarica, il sistema smart key potrebbe
non funzionare o il suo raggio d’azione re-
stringersi notevolmente.
NOTA
Non mettere la smart key nel vano
portaoggetti.
 Portare sempre con sé la smart key.
 Disattivare la smart key quando si la-
scia il veicolo.
UBEDH0H0.book Page 2 Monday, October 12, 2020 8:27 AM

Sistema smart key
3-3
3
HAU78624

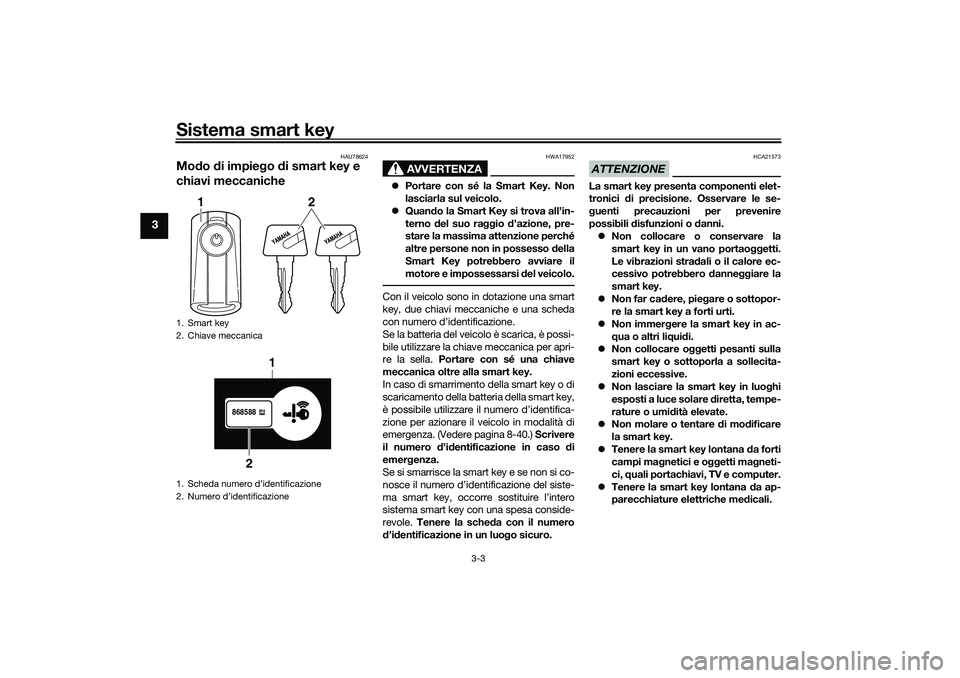

Modo di impie go di smart key e
chiavi meccaniche
AVVERTENZA
HWA17952
 Portare con sé la Smart Key. Non
lasciarla sul veicolo.
 Quan do la Smart Key si trova all’in-
terno del suo raggio d’azione, pre-
stare la massima attenzione perché
altre persone non in possesso della
Smart Key potrebbero avviare il
motore e impossessarsi del veicolo.Con il veicolo sono in dotazione una smart
key, due chiavi meccaniche e una scheda
con numero d’identificazione.
Se la batteria del veicolo è scarica, è possi-
bile utilizzare la chiave meccanica per apri-
re la sella. Portare con sé una chiave
meccanica oltre alla smart key.
In caso di smarrimento della smart key o di
scaricamento della batteria della smart key,
è possibile utilizzare il numero d’identifica-
zione per azionare il veicolo in modalità di
emergenza. (Vedere pagina 8-40.) Scrivere
il numero d ’id entificazione in caso d i
emer genza.
Se si smarrisce la smart key e se non si co-
nosce il numero d’identificazione del siste-
ma smart key, occorre sostituire l’intero
sistema smart key con una spesa conside-
revole. Tenere la sche da con il numero
d ’id entificazione in un luo go sicuro.
ATTENZIONE
HCA21573
La smart key presenta componenti elet-
tronici di precisione. Osservare le se-
g uenti precauzioni per prevenire
possibili d isfunzioni o danni.
 Non collocare o conservare la
smart key in un vano portao ggetti.
Le vibrazioni stra dali o il calore ec-
cessivo potrebbero danne ggiare la
smart key.
 Non far ca dere, pie gare o sottopor-
re la smart key a forti urti.
 Non immer gere la smart key in ac-
q ua o altri li qui di.
 Non collocare o ggetti pesanti sulla
smart key o sottoporla a sollecita-
zioni eccessive.
 Non lasciare la smart key in luo ghi
esposti a luce solare d iretta, tempe-
rature o umi dità elevate.
 Non molare o tentare di mo dificare
la smart key.
 Tenere la smart key lontana da forti
campi ma gnetici e o ggetti ma gneti-
ci, quali portachiavi, TV e computer.
 Tenere la smart key lontana da ap-
parecchiature elettriche me dicali.
1. Smart key
2. Chiave meccanica
1. Scheda numero d’identificazione
2. Numero d’identificazione
1
2
868588
1
2
UBEDH0H0.book Page 3 Monday, October 12, 2020 8:27 AM

Sistema smart key
3-4
3

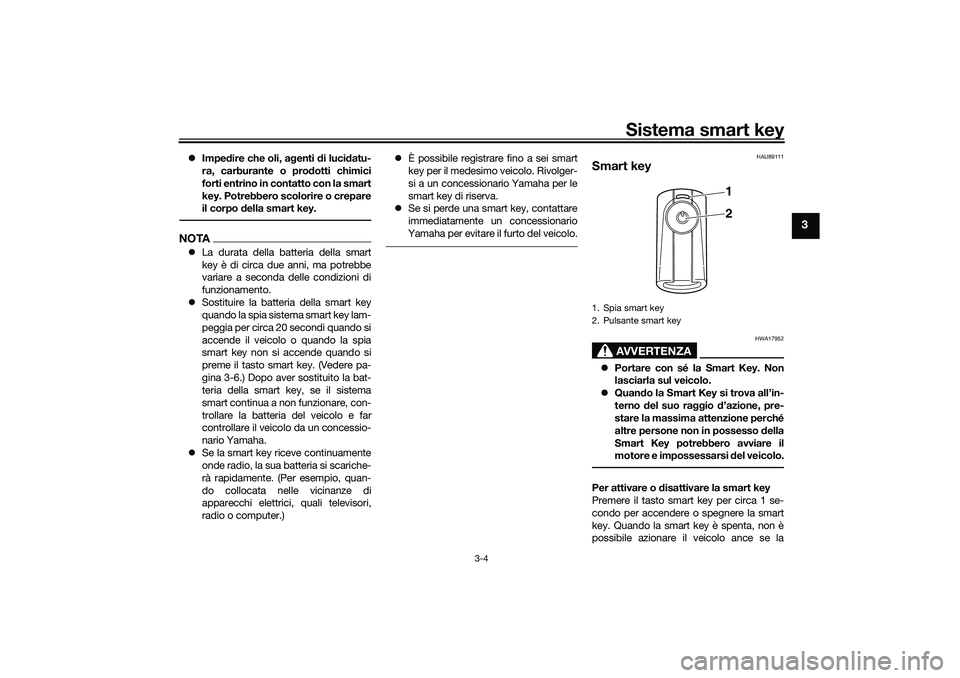

Impe dire che oli, a genti di luci datu-
ra, carburante o prod otti chimici
forti entrino in contatto con la smart
key. Potrebbero scolorire o crepare
il corpo della smart key.NOTA La durata della batteria della smart
key è di circa due anni, ma potrebbe
variare a seconda delle condizioni di
funzionamento.
 Sostituire la batteria della smart key
quando la spia sistema smart key lam-
peggia per circa 20 secondi quando si
accende il veicolo o quando la spia
smart key non si accende quando si
preme il tasto smart key. (Vedere pa-
gina 3-6.) Dopo aver sostituito la bat-
teria della smart key, se il sistema
smart continua a non funzionare, con-
trollare la batteria del veicolo e far
controllare il veicolo da un concessio-
nario Yamaha.
 Se la smart key riceve continuamente
onde radio, la sua batteria si scariche-
rà rapidamente. (Per esempio, quan-
do collocata nelle vicinanze di
apparecchi elettrici, quali televisori,
radio o computer.) 
È possibile registrare fino a sei smart
key per il medesimo veicolo. Rivolger-
si a un concessionario Yamaha per le
smart key di riserva.
 Se si perde una smart key, contattare
immediatamente un concessionario
Yamaha per evitare il furto del veicolo.
HAU89111
Smart key
AVVERTENZA
HWA17952
 Portare con sé la Smart Key. Non
lasciarla sul veicolo.
 Quan do la Smart Key si trova all’in-
terno del suo ra ggio d’azione, pre-
stare la massima attenzione perché
altre persone non in possesso della
Smart Key potrebbero avviare il
motore e impossessarsi del veicolo.Per attivare o d isattivare la smart key
Premere il tasto smart key per circa 1 se-
condo per accendere o spegnere la smart
key. Quando la smart key è spenta, non è
possibile azionare il veicolo ance se la1. Spia smart key
2. Pulsante smart key
1
2
UBEDH0H0.book Page 4 Monday, October 12, 2020 8:27 AM

Sistema smart key
3-5
3

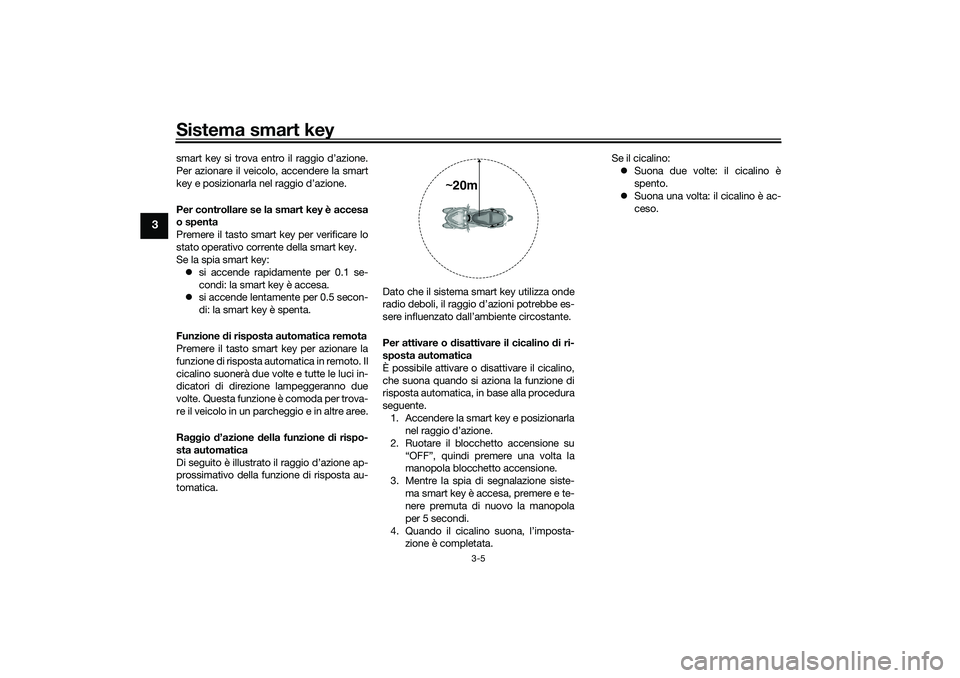

smart key si trova entro il raggio d’azione.
Per azionare il veicolo, accendere la smart
key e posizionarla nel raggio d’azione.
Per controllare se la smart key è accesa
o spenta
Premere il tasto smart key per verificare lo
stato operativo corrente della smart key.
Se la spia smart key: si accende rapidamente per 0.1 se-
condi: la smart key è accesa.
 si accende lentamente per 0.5 secon-
di: la smart key è spenta.
Funzione di risposta automatica remota
Premere il tasto smart key per azionare la
funzione di risposta automatica in remoto. Il
cicalino suonerà due volte e tutte le luci in-
dicatori di direzione lampeggeranno due
volte. Questa funzione è comoda per trova-
re il veicolo in un parcheggio e in altre aree.
Ra ggio d’azione della funzione di rispo-
sta automatica
Di seguito è illustrato il raggio d’azione ap-
prossimativo della funzione di risposta au-
tomatica. Dato che il sistema smart key utilizza onde
radio deboli, il raggio d’azioni potrebbe es-
sere influenzato dall’ambiente circostante.
Per attivare o
disattivare il cicalino di ri-
sposta automatica
È possibile attivare o disattivare il cicalino,
che suona quando si aziona la funzione di
risposta automatica, in base alla procedura
seguente.
1. Accendere la smart key e posizionarla nel raggio d’azione.
2. Ruotare il blocchetto accensione su “OFF”, quindi premere una volta la
manopola blocchetto accensione.
3. Mentre la spia di segnalazione siste- ma smart key è accesa, premere e te-
nere premuta di nuovo la manopola
per 5 secondi.
4. Quando il cicalino suona, l’imposta- zione è completata. Se il cicalino:
 Suona due volte: il cicalino è
spento.
 Suona una volta: il cicalino è ac-
ceso.
~20m
UBEDH0H0.book Page 5 Monday, October 12, 2020 8:27 AM

Sistema smart key
3-6
3
HAU76483

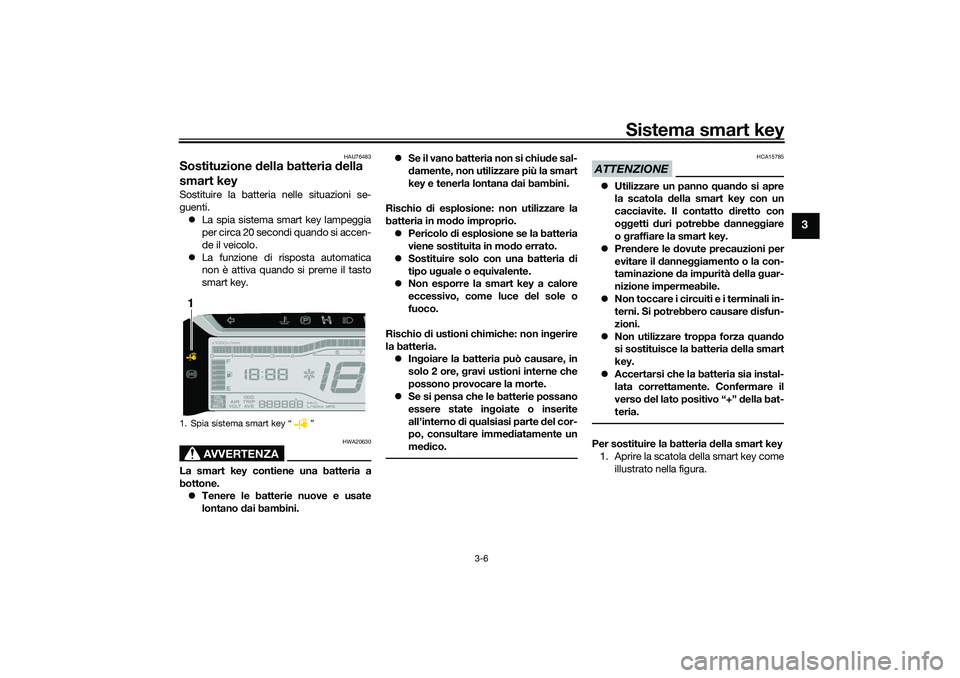

Sostituzione della batteria della
smart keySostituire la batteria nelle situazioni se-
guenti.
 La spia sistema smart key lampeggia
per circa 20 secondi quando si accen-
de il veicolo.
 La funzione di risposta automatica
non è attiva quando si preme il tasto
smart key.
AVVERTENZA
HWA20630
La smart key contiene una batteria a
bottone.
 Tenere le batterie nuove e usate
lontano dai bambini. 
Se i l v a no b a t te ria n o n si c h i u de sal-
d amente, non utilizzare più la smart
key e tenerla lontana dai bambini.
Rischio di esplosione: non utilizzare la
batteria in mo do improprio.
 Pericolo di esplosione se la batteria
viene sostituita in mo do errato.
 Sostituire solo con una batteria di
tipo u guale o e quivalente.
 Non esporre la smart key a calore
eccessivo, come luce del sole o
fuoco.
Rischio di ustioni chimiche: non in gerire
la batteria.  Ingoiare la batteria può causare, in
solo 2 ore, g ravi ustioni interne che
possono provocare la morte.
 Se si pensa che le batterie possano
essere state in goiate o inserite
all’interno di q ualsiasi parte d el cor-
po, consultare imme diatamente un
me dico.
ATTENZIONE
HCA15785
 Utilizzare un panno quand o si apre
la scatola d ella smart key con un
cacciavite. Il contatto d iretto con
o ggetti duri potrebbe danne ggiare
o graffiare la smart key.
 Pren dere le dovute precauzioni per
evitare il d anneggiamento o la con-
taminazione da impurità della guar-
nizione impermeabile.
 Non toccare i circuiti e i terminali in-
terni. Si potrebbero causare disfun-
zioni.
 Non utilizzare troppa forza quand o
si sostituisce la batteria d ella smart
key.
 Accertarsi che la batteria sia instal-
lata correttamente. Confermare il
verso del lato positivo “+” d ella bat-
teria.Per sostituire la batteria della smart key
1. Aprire la scatola della smart key come illustrato nella figura.
1. Spia sistema smart key “ ”1
UBEDH0H0.book Page 6 Monday, October 12, 2020 8:27 AM

Sistema smart key
3-7
3

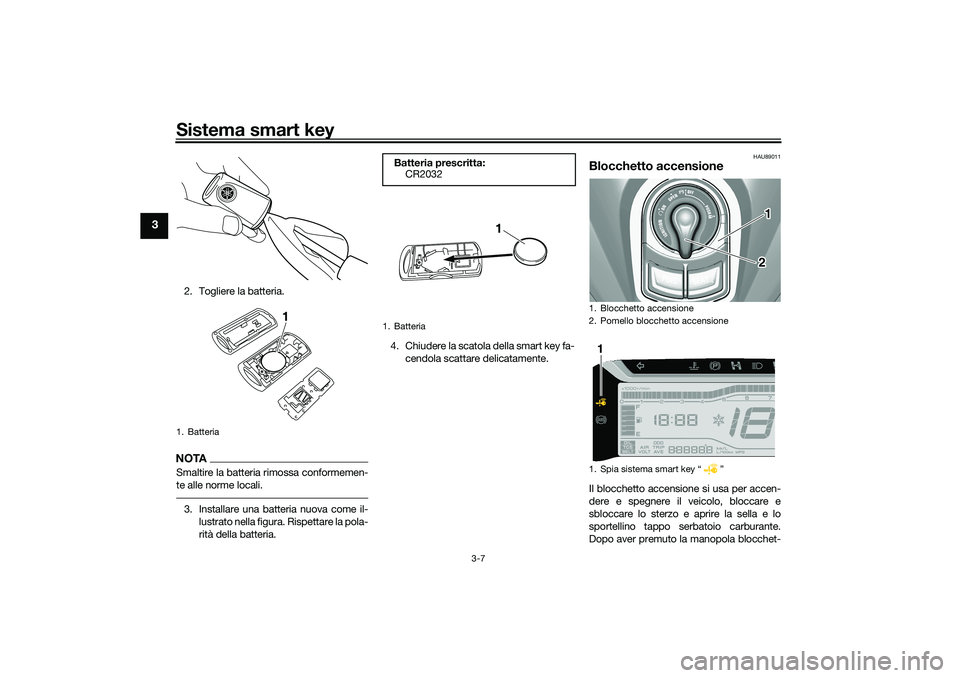

2. Togliere la batteria.NOTASmaltire la batteria rimossa conformemen-
te alle norme locali.3. Installare una batteria nuova come il- lustrato nella figura. Rispettare la pola-
rità della batteria. 4. Chiudere la scatola della smart key fa-
cendola scattare delicatamente.
HAU89011
Blocchetto accensioneIl blocchetto accensione si usa per accen-
dere e spegnere il veicolo, bloccare e
sbloccare lo sterzo e aprire la sella e lo
sportellino tappo serbatoio carburante.
Dopo aver premuto la manopola blocchet-
1. Batteria
1
Batteria prescritta:CR20321. Batteria
1
1. Blocchetto accensione
2. Pomello blocchetto accensione
1. Spia sistema smart key “ ”
12
1
UBEDH0H0.book Page 7 Monday, October 12, 2020 8:27 AM

Sistema smart key
3-8
3

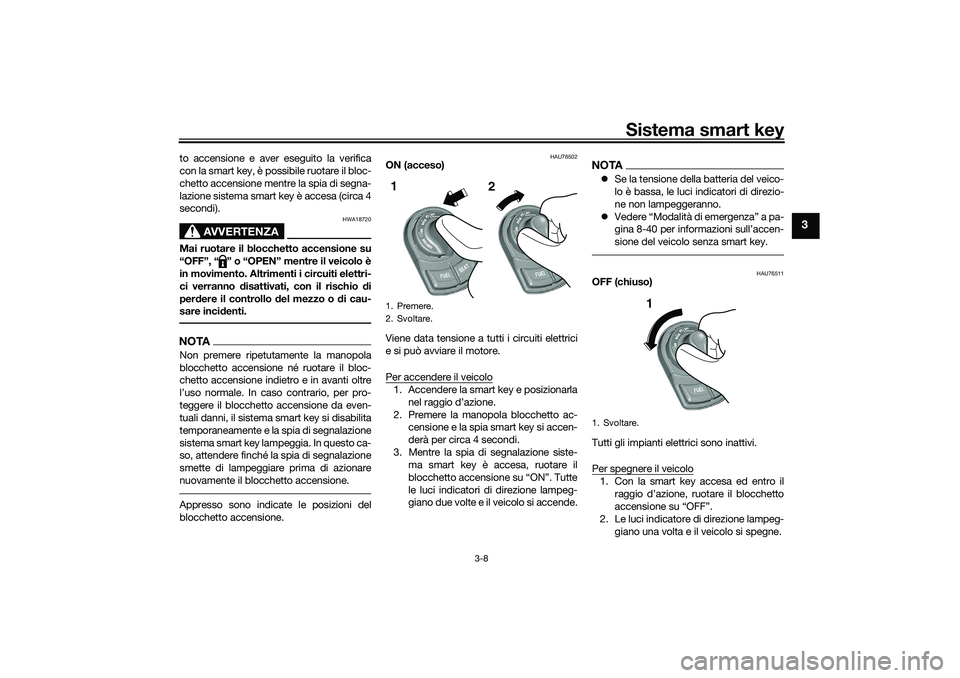

to accensione e aver eseguito la verifica
con la smart key, è possibile ruotare il bloc-
chetto accensione mentre la spia di segna-
lazione sistema smart key è accesa (circa 4
secondi).
AVVERTENZA
HWA18720
Mai ruotare il blocchetto accensione su
“OFF”, “ ” o “OPEN” mentre il veicolo è
in movimento. Altrimenti i circuiti elettri-
ci verranno disattivati, con il rischio di
per dere il controllo del mezzo o d i cau-
sare inci denti.NOTANon premere ripetutamente la manopola
blocchetto accensione né ruotare il bloc-
chetto accensione indietro e in avanti oltre
l’uso normale. In caso contrario, per pro-
teggere il blocchetto accensione da even-
tuali danni, il sistema smart key si disabilita
temporaneamente e la spia di segnalazione
sistema smart key lampeggia. In questo ca-
so, attendere finché la spia di segnalazione
smette di lampeggiare prima di azionare
nuovamente il blocchetto accensione.Appresso sono indicate le posizioni del
blocchetto accensione.
HAU76502
ON (acceso)
Viene data tensione a tutti i circuiti elettrici
e si può avviare il motore.
Per accendere il veicolo1. Accendere la smart key e posizionarla
nel raggio d’azione.
2. Premere la manopola blocchetto ac- censione e la spia smart key si accen-
derà per circa 4 secondi.
3. Mentre la spia di segnalazione siste- ma smart key è accesa, ruotare il
blocchetto accensione su “ON”. Tutte
le luci indicatori di direzione lampeg-
giano due volte e il veicolo si accende.
NOTASe la tensione della batteria del veico-
lo è bassa, le luci indicatori di direzio-
ne non lampeggeranno.
 Vedere “Modalità di emergenza” a pa-
gina 8-40 per informazioni sull’accen-
sione del veicolo senza smart key.
HAU76511
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi.
Per spegnere il veicolo1. Con la smart key accesa ed entro il
raggio d’azione, ruotare il blocchetto
accensione su “OFF”.
2. Le luci indicatore di direzione lampeg- giano una volta e il veicolo si spegne.
1. Premere.
2. Svoltare.1 2
1. Svoltare.
1
UBEDH0H0.book Page 8 Monday, October 12, 2020 8:27 AM

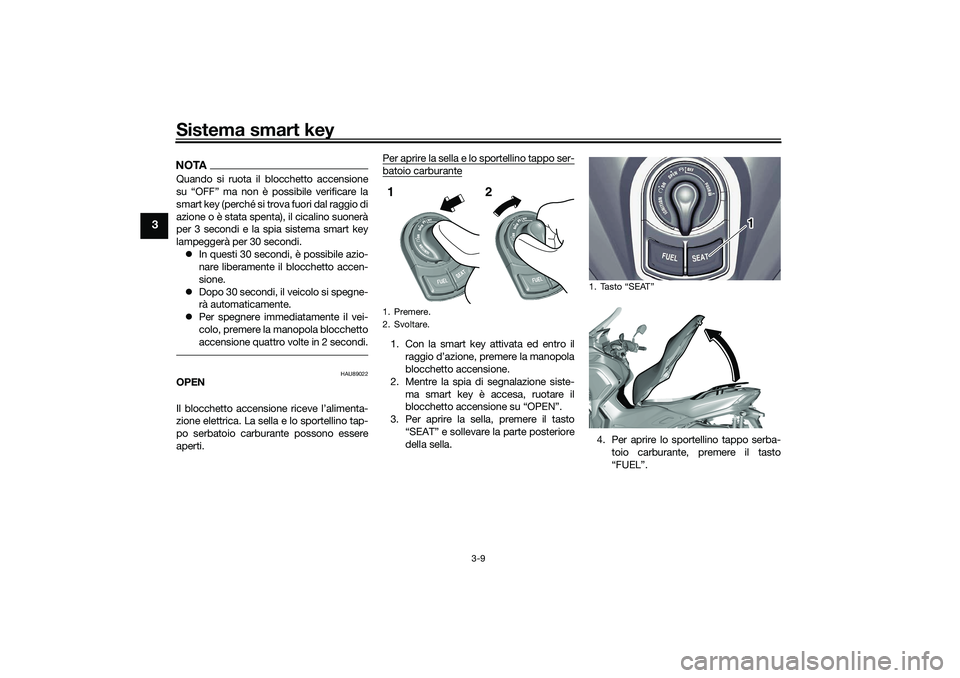

Sistema smart key
3-9
3
NOTAQuando si ruota il blocchetto accensione
su “OFF” ma non è possibile verificare la
smart key (perché si trova fuori dal raggio di
azione o è stata spenta), il cicalino suonerà
per 3 secondi e la spia sistema smart key
lampeggerà per 30 secondi. In questi 30 secondi, è possibile azio-
nare liberamente il blocchetto accen-
sione.
 Dopo 30 secondi, il veicolo si spegne-
rà automaticamente.
 Per spegnere immediatamente il vei-
colo, premere la manopola blocchetto
accensione quattro volte in 2 secondi.
HAU89022
OPEN
Il blocchetto accensione riceve l’alimenta-
zione elettrica. La sella e lo sportellino tap-
po serbatoio carburante possono essere
aperti. Per aprire la sella e lo sportellino tappo ser-
batoio carburante1. Con la smart key attivata ed entro il
raggio d’azione, premere la manopola
blocchetto accensione.
2. Mentre la spia di segnalazione siste- ma smart key è accesa, ruotare il
blocchetto accensione su “OPEN”.
3. Per aprire la sella, premere il tasto “SEAT” e sollevare la parte posteriore
della sella. 4. Per aprire lo sportellino tappo serba-
toio carburante, premere il tasto
“FUEL”.1. Premere.
2. Svoltare.1 2
1.
1
UBEDH0H0.book Page 9 Monday, October 12, 2020 8:27 AM
