Caratteristiche tecniche
10-1
10
Dimensioni:Lunghezza totale:2250 mm (88.6 in)
Larghezza totale:
815 mm (32.1 in)
Altezza totale: 1470 mm (57.9 in)
Altezza alla sella: 795 mm (31.3 in)
Passo:
1595 mm (62.8 in)
Distanza da terra: 130 mm (5.12 in)
Raggio minimo di sterzata: 3.2 m (10.50 ft)Peso:Peso in ordine di marcia:239 kg (527 lb)Motore:Ciclo di combustione:
4 tempi
Impianto di raffreddamento: Raffreddato a liquido
Sistema di distribuzione: SOHC
Numero di cilindri:
Monocilindro
Cilindrata: 292 cm3
Alesaggio × corsa:
70.0 × 75.9 mm (2.76 × 2.99 in)
Sistema di avviamento:
Avviamento elettrico
Olio motore:Marca consigliata:
Gradi di viscosità SAE:10W-40, 0W-30
Gradazione dell’olio motore consigliato: API Service tipo SG o superiore, standard
JASO MA o MB
Quantità di olio motore: Cambio olio:1.50 L (1.59 US qt, 1.32 Imp.qt)
Con rimozione dell'elemento filtro olio: 1.60 L (1.69 US qt, 1.41 Imp.qt)Olio della trasmissione finale:Tipo:
Olio per motori SAE 10W-40 tipo SG o
superiore
Quantità: 0.20 L (0.21 US qt, 0.18 Imp.qt)Quantità di li qui do refri gerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiatore (tutto il circuito compreso):
1.10 L (1.16 US qt, 0.97 Imp.qt)Carburante:Carburante consigliato:Benzina senza piombo (E10 accettabile)
Numero di ottano (RON):
90 Capacità del serbatoio carburante:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantità di riserva carburante: 2.4 L (0.63 US gal, 0.53 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di identificazione:
B741Parte ciclistica:Carreggiata: 470 mm (18.5 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 120/70-14M/C 55P
Produttore/modello:
BRIDGESTONE/BATTLAX SCFPneumatico posteriore:Tipo: Senza camera d'aria
Misura:
140/70-14M/C 62P
Produttore/modello: BRIDGESTONE/BATTLAX SCRCarico:Carico massimo:
172 kg (379 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Impianto di frenatura unificato:Comando:
Attivato dal freno posteriore
UBEDH0H0.book Page 1 Monday, October 12, 2020 8:27 AM

Caratteristiche tecniche
10-2
10

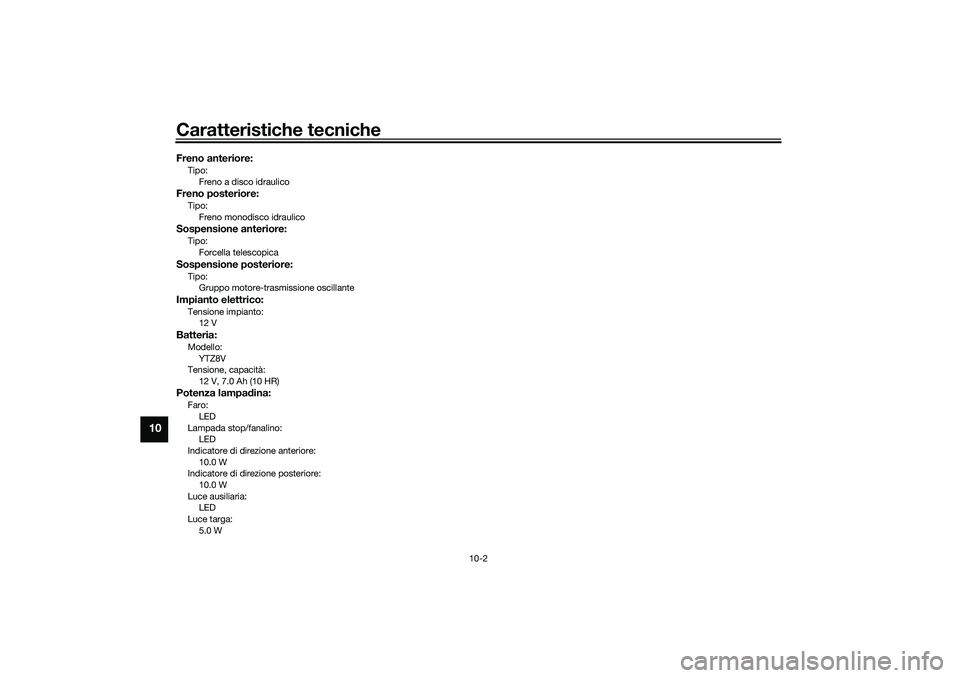

Freno anteriore:Tipo:Freno a disco idraulicoFreno posteriore:Tipo:Freno monodisco idraulicoSospensione anteriore:Tipo:
Forcella telescopicaSospensione posteriore:Tipo:Gruppo motore-trasmissione oscillanteImpianto elettrico:Tensione impianto:12 VBatteria:Modello:
YTZ8V
Tensione, capacità: 12 V, 7.0 Ah (10 HR)Potenza lampad ina:Faro:
LED
Lampada stop/fanalino: LED
Indicatore di direzione anteriore: 10.0 W
Indicatore di direzione posteriore:
10.0 W
Luce ausiliaria: LED
Luce targa: 5.0 W
UBEDH0H0.book Page 2 Monday, October 12, 2020 8:27 AM

Informazioni per I consumatori
11-1
11
HAU53562

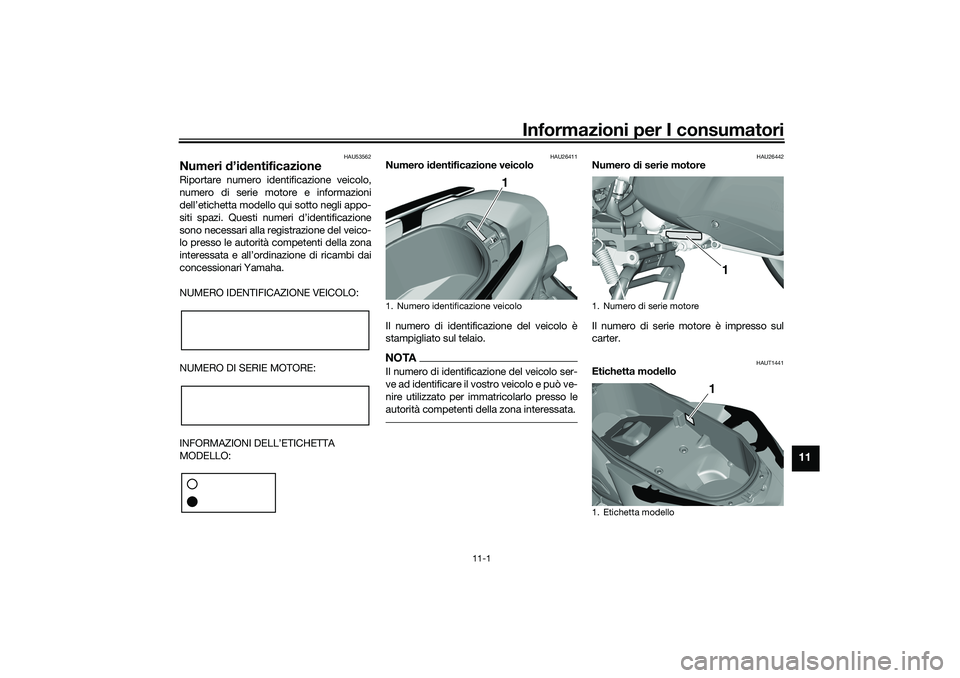

Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26411
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAUT1441
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UBEDH0H0.book Page 1 Monday, October 12, 2020 8:27 AM

Informazioni per I consumatori
11-2
11
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti. (Vedere
pagina 5-19.) Registrare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.
HAU69910
Connettore dia gnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Re gistrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
 Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
1. Connettore diagnostica
1 1
https://www.yamaha-motor.eu/it/
privacy/privacy-policy.aspx
UBEDH0H0.book Page 2 Monday, October 12, 2020 8:27 AM

Informazioni per I consumatori
11-3
11
di trattare opportunamente i dati del veicolo
da noi forniti e Yamaha gestirà i dati nella
maniera opportuna. Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Quando i dati non si riferiscono né a
un veicolo né a un proprietario specifi-
co
UBEDH0H0.book Page 3 Monday, October 12, 2020 8:27 AM

12-1
12
Indice analiticoAABS ....................................................... 5-13
Accelerazione e decelerazione ............... 7-3
Assiemi ammortizzatore, regolazione ... 5-21
Avviare il motore ..................................... 7-2
Avvio del mezzo ...................................... 7-3BBatteria ................................................. 8-32
Batteria della smart key, sostituzione ..... 3-6
Blocchetto accensione ........................... 3-7CCandela, controllo................................. 8-10
Caratteristiche tecniche ........................ 10-1
Carburante ............................................ 5-17
Carburante, consigli per ridurne il
consumo............................................... 7-4
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 8-29
Cavalletto laterale ................................. 5-22
Cavi, controllo e lubrific azione.............. 8-28
Chiave, modo di impiego di smart key e chiavi meccaniche ............ 3-3
Cinghia trapezoidale, controllo ............. 8-27
Commutatore luce abbagliante/ anabbagliante/interruttore di
segnalazione luce abbagliante ............. 5-9
Connettore diagnostica ........................ 11-2
Consigli per una guida sicura ................. 1-5
Contagiri ................................................. 5-4
Controllare il freno di stazionamento .... 8-25
Convertitore catalitico........................... 5-19
Cura ........................................................ 9-1
Cuscinetti dello sterzo, lubrificazione ... 8-31
Cuscinetti ruota, controllo .................... 8-31
DDisplay del sistema di controllo della trazione ................................................ 5-8
Display multifunzione ............................. 5-5
Display temperatura aria ........................ 5-8EElementi filtranti del filtro aria e del carter cinghia trapezoidale................. 8-17
Etichetta modello ................................. 11-1FFiltro a carboni attivi ............................. 8-11
Forcella, controllo ................................. 8-30
Frenatura ................................................ 7-3
Fusibili, sostituzione ............................. 8-33GGioco della leva freno anteriore,
controllo ............................................. 8-24
Gioco della leva freno posteriore, regolazione......................................... 8-24
Gioco della manopola acceleratore, controllo ............................................. 8-21
Gioco valvole ........................................ 8-21IIndicatore livello carburante ................... 5-4
Informazioni di sicurezza ........................ 1-1
Interruttore Arresto/Accensione/ Avviamento ........................................ 5-10
Interruttore dell’avvisatore acustico ..... 5-10
Interruttore indicatori di direzione ........ 5-10
Interruttore luci d’emergenza ............... 5-10
Interruttore mantenimento in posizione eretta assistito ................... 5-10
Interruttore SEL/RES ............................ 5-10
Interruttori manubrio............................... 5-9
KKit attrezzi ...............................................8-2LLampada indicatore di direzione, sostituzione.........................................8-35
Lampada luce targa, sostituzione .........8-36
Leva freno, anteriore .............................5-11
Leva freno di stazionamento .................5-13
Leva freno, posteriore ...........................5-12
Leve freno, lubrificazione ......................8-28
Liquido freni, cambio ............................8-27
Liquido refrigerante ...............................8-15
Livello liquido freni, controllo ................8-26
Luci veicolo ...........................................8-35MManopola e cavo acceleratore, controllo e lubrificazione.....................8-28
Mantenimento in posizione eretta assistito.................................................4-1
Manutenzione e lubrificazione,
periodiche .............................................8-4
Manutenzione, sistema di controllo emissioni ...............................................8-3
Modalità di emergenza .........................8-40NNumeri d’identificazione .......................11-1
Numero di serie motore ........................11-1
Numero identificazione veicolo .............11-1OOlio motore ed elemento filtro olio........8-12
Olio trasmissione finale .........................8-14
Orologio digitale ......................................5-5PPannello, rimozione e installazione .........8-9
UBEDH0H0.book Page 1 Monday, October 12, 2020 8:27 AM

Indice analitico
12-2
12
Parcheggio ............................................. 7-4
Pastiglie del freno anteriore e
posteriore, controllo ........................... 8-25
Pedale freno ......................................... 5-11
Pedale freno, controllo e
lubrificazione ...................................... 8-29
Pneumatici............................................ 8-21
Posizioni dei componenti ....................... 2-1
Presa ausiliaria (CC) ............................. 5-21RRaggio d’azione del sistema smart key.............................................. 3-2
Registrazione dei dati, veicolo.............. 11-2
Ricerca ed eliminazione guasti ............. 8-36
Rimessa .................................................. 9-3
Rodaggio ................................................ 7-1
Ruote .................................................... 8-23SSistema di controllo della trazione ....... 5-14
Sistema d’interruzione circuito accensione ......................................... 5-23
Sistema smart key .................................. 3-1
Sistema smart key, risoluzione dei problemi ....................................... 8-37
Smart key ............................................... 3-4
Spia ABS ................................................ 5-2
Spia di segnalazione freno di stazionamento ...................................... 5-1
Spia di segnalazione guasto (MIL).......... 5-1
Spia di segnalazione mantenimento
in posizione eretta assistito .................. 5-3
Spia di segnalazione sistema di controllo della trazione ......................... 5-2 Spia di segnalazione sistema
smart key ............................................. 5-3
Spia luce abbagliante............................. 5-1
Spia mantenimento in posizione eretta assistito ..................................... 5-3
Spia temperatura liquido refrigerante .... 5-1
Spie di segnalazione e di avvertimento ........................................ 5-1
Spie indicatore di direzione.................... 5-1
Sterzo, controllo ................................... 8-31
Strumento multifunzione ........................ 5-3
Surriscaldamento del motore............... 8-39
TTabella di ricerca ed eliminazione guasti ................................................. 8-38
Tachimetro ............................................. 5-4
Tappo serbatoio carburante ................ 5-16
Tubo di troppopieno del serbatoio carburante.......................................... 5-18UUnità visualizzate, commutazione.......... 5-4VVano portaoggetti ................................ 5-19
Verniciatura opaca, prestare attenzione ............................................ 9-1YYamalube ............................................. 8-14
UBEDH0H0.book Page 2 Monday, October 12, 2020 8:27 AM

DIC183
Istruzioni originali
PRINTED IN THAILAND2020.10
