2021 YAMAHA TRICITY 300 Manuale duso (in Italian)

DIC183
MWD300 (Tricity 300)
1
2
3
4
5
6
7
8
9
10
11
12
USO E MANUTENZIONE
MOTOCICLO
Leggere attentamente questo
manuale prima di utilizzare
questo veicolo.
Informazioni per I consumatoriCaratteristiche tecniche
Pulizia e rimessaggio del veicolo
Per la vostra sicurezza – controlli prima
dell’utilizzo
Funzionamento e valutazioni importanti per la guida
Mantenimento in posizione eretta assistito
Strumento e funzioni di controllo Descrizione
Sistema smart key
Informazioni di sicurezza
Manutenzione e regolazione periodiche Indice analitico
BED-F8199-H0[Italian (H)]

HAU81560

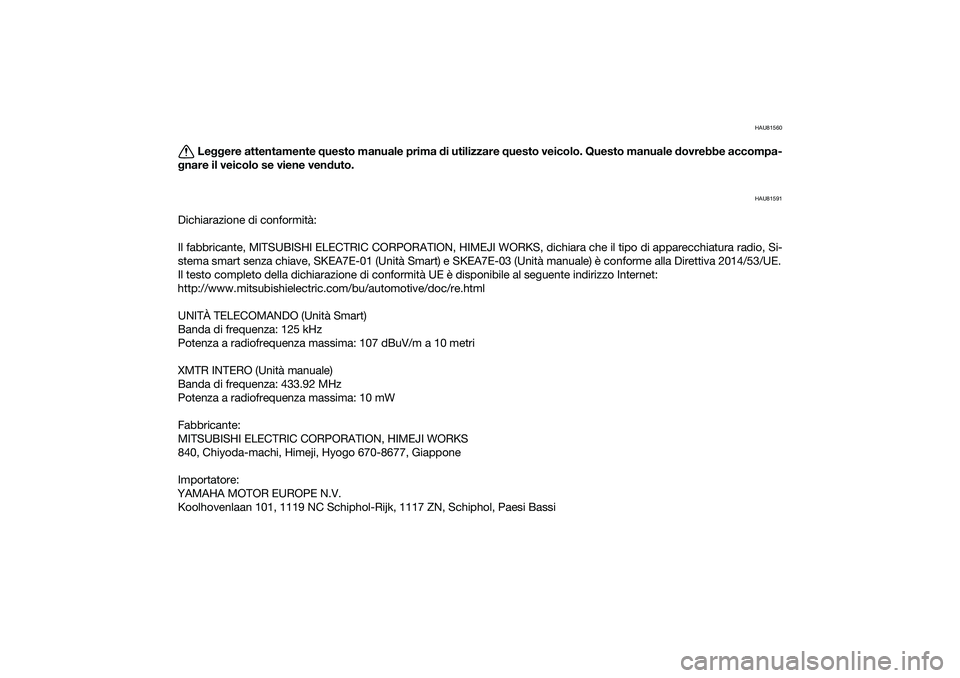

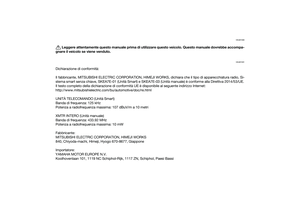

Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
g nare il veicolo se viene ven duto.
HAU81591
Dichiarazione di conformità:
Il fabbricante, MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, dichiara che il tipo di apparecchiatura radio, Si-
stema smart senza chiave, SKEA7E-01 (Unità Smart) e SKEA7E-0 3 (Unità manuale) è conforme alla Direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
UNITÀ TELECOMANDO (Unità Smart)
Banda di frequenza: 125 kHz
Potenza a radiofrequenza massima: 107 dBuV/m a 10 metri
XMTR INTERO (Unità manuale)
Banda di frequenza: 433.92 MHz
Potenza a radiofrequenza massima: 10 mW
Fabbricante:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Giappone
Importatore:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Paesi BassiUBEDH0H0.book Page 1 Monday, October 12, 2020 8:27 AM

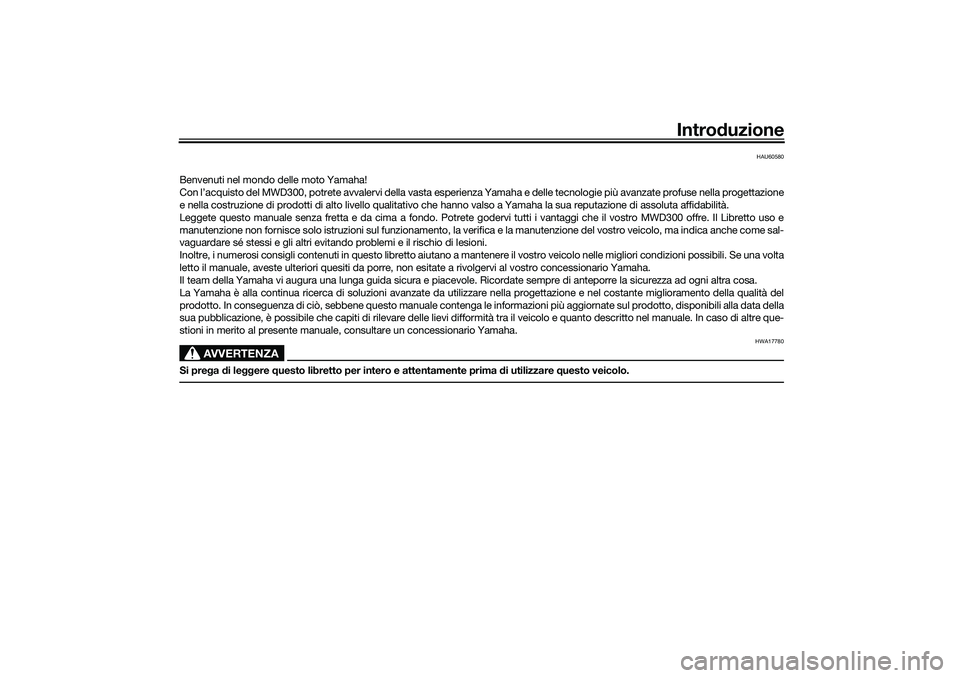

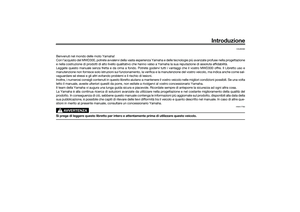

Introduzione
HAU60580
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del MWD300, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella proget tazione
e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilit à.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che il vostro MWD300 offre. Il Libretto uso e
manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro veicolo, ma indica anche come sal-
vaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre, i numerosi consigli contenuti in qu esto libretto aiutano a mantenere il vostro veicolo nelle migliori condizioni possibili. Se una volta
letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cos a.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qu alità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il veicolo e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA17780
Si pre ga di le ggere questo libretto per intero e attentamente prima di utilizzare q uesto veicolo.
UBEDH0H0.book Page 1 Monday, October 12, 2020 8:27 AM

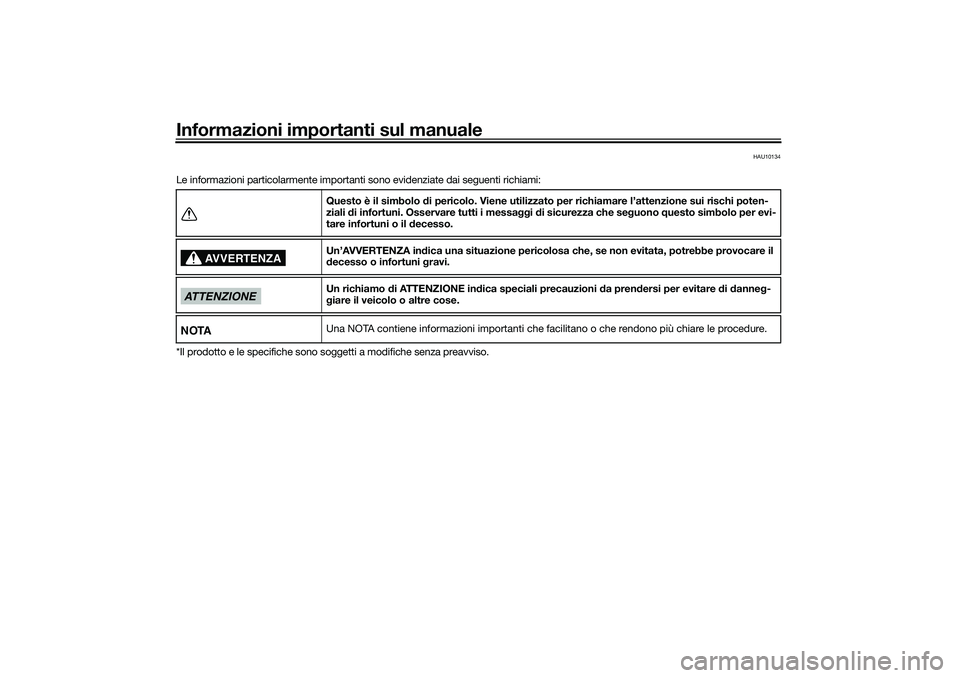

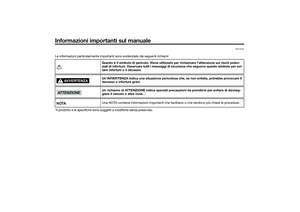

Informazioni importanti sul manuale
HAU10134
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.Questo è il simbolo
di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messa ggi d i sicurezza che se guono questo simbolo per evi-
tare infortuni o il decesso.
Un’AVVERTENZA in dica una situazione pericolosa che, se non evitata, potrebbe provocare il
d ecesso o infortuni g ravi.
Un richiamo d i ATTENZIONE in dica speciali precauzioni da pren dersi per evitare di d anneg -
g iare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
UBEDH0H0.book Page 1 Monday, October 12, 2020 8:27 AM

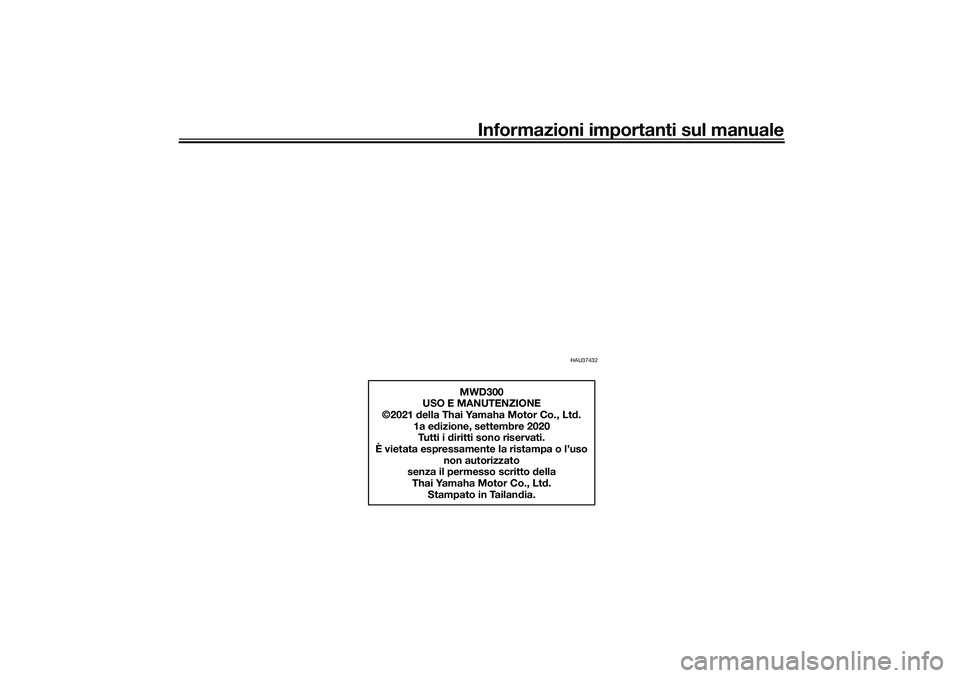

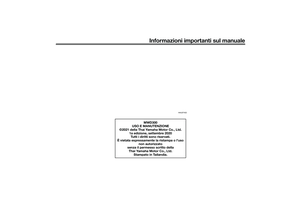

Informazioni importanti sul manuale
HAU37432
MWD300
USO E MANUTENZIONE
©2021 della Thai Yamaha Motor Co., Lt d.
1a e dizione, settembre 2020
Tutti i d iritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
Thai Yamaha Motor Co., Lt d.
Stampato in Tailan dia.
UBEDH0H0.book Page 2 Monday, October 12, 2020 8:27 AM

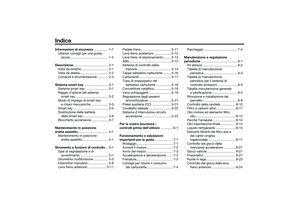

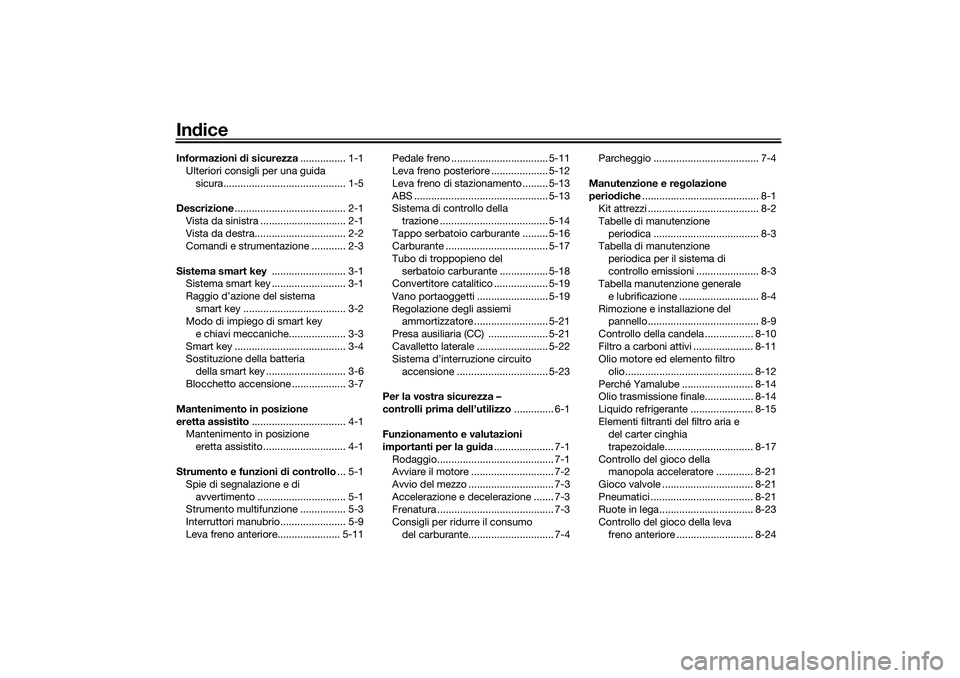

IndiceInformazioni di sicurezza ................ 1-1

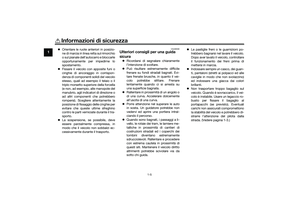

Ulteriori consigli per una guida sicura........................................... 1-5
Descrizione ....................................... 2-1

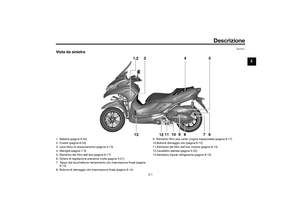

Vista da sinistra .............................. 2-1

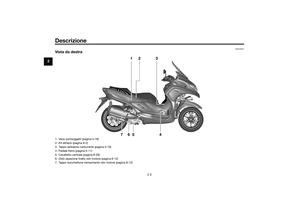

Vista da destra................................ 2-2

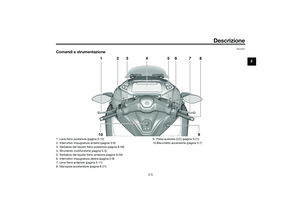

Comandi e strumentazione ............ 2-3

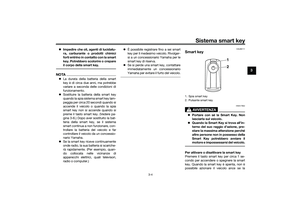

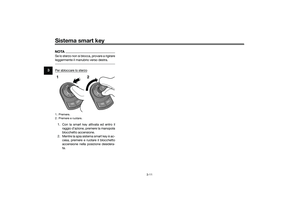

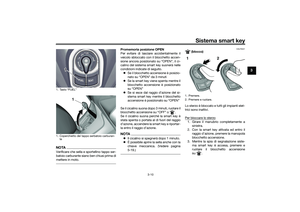

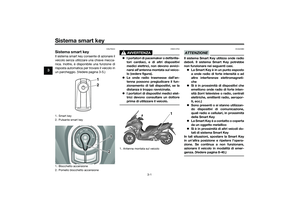

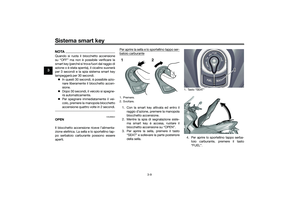

Sistema smart key .......................... 3-1
Sistema smart key .......................... 3-1

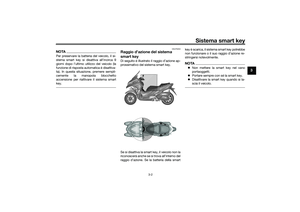

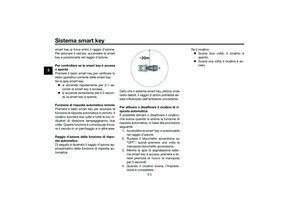

Raggio d’azione del sistema
smart key .................................... 3-2

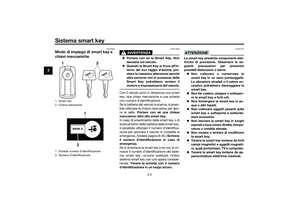

Modo di impiego di smart key
e chiavi meccaniche.................... 3-3
Smart key ....................................... 3-4

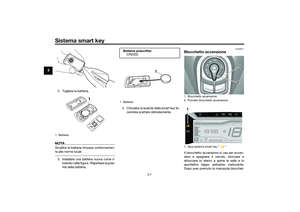

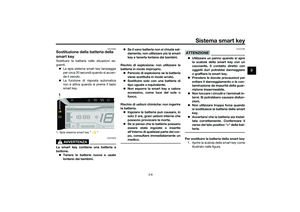

Sostituzione della batteria della smart key ............................ 3-6

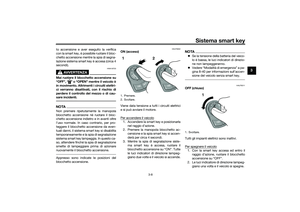

Blocchetto accensione ................... 3-7

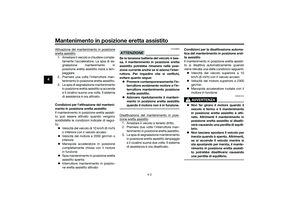

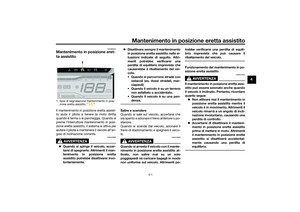

Mantenimento in posizione
eretta assistito ................................. 4-1
Mantenimento in posizione
eretta assistito............................. 4-1

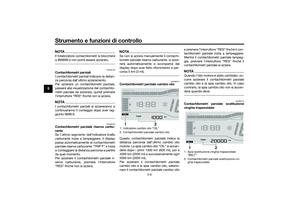

Strumento e funzioni di controllo ... 5-1

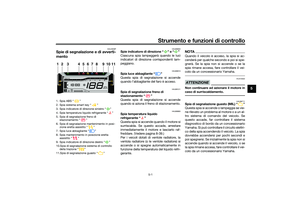

Spie di segnalazione e di avvertimento ............................... 5-1

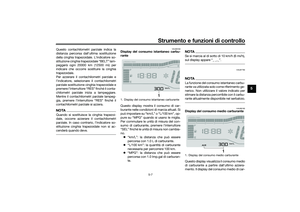

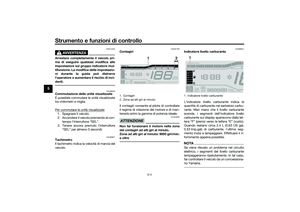

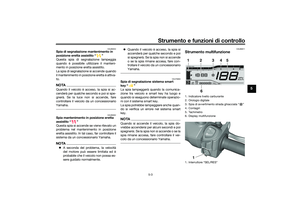

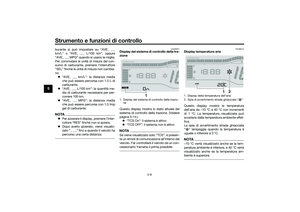

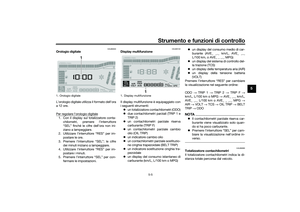

Strumento multifunzione ................ 5-3

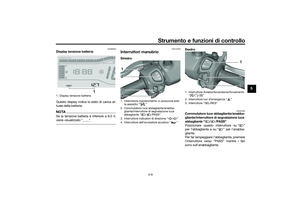

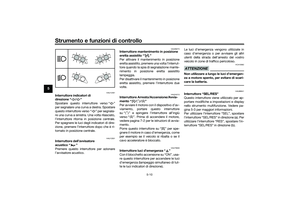

Interruttori manubrio....................... 5-9

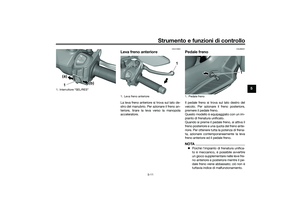

Leva freno anteriore...................... 5-11 Pedale freno .................................. 5-11

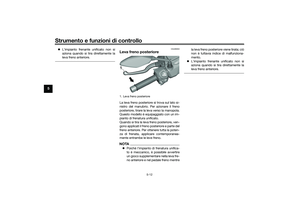

Leva freno posteriore .................... 5-12

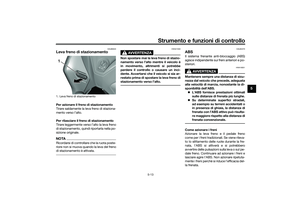

Leva freno di stazionamento ......... 5-13

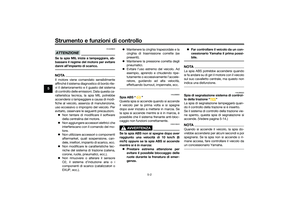

ABS ............................................... 5-13

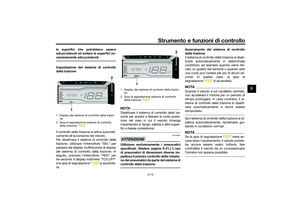

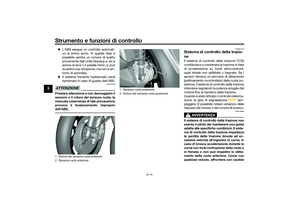

Sistema di controllo della
trazione ...................................... 5-14

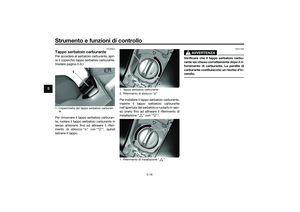

Tappo serbatoio carburante ......... 5-16

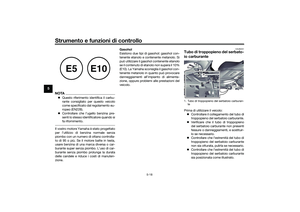

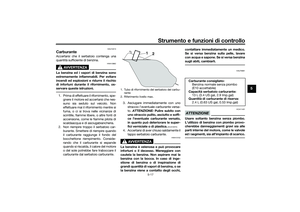

Carburante .................................... 5-17
Tubo di troppopieno del serbatoio carburante ................. 5-18

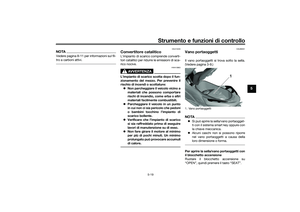

Convertitore catalitico ................... 5-19

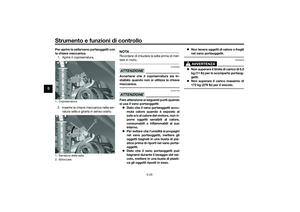

Vano portaoggetti ......................... 5-19

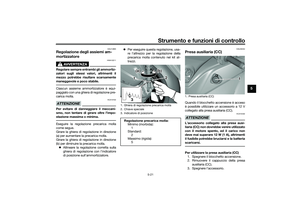

Regolazione degli assiemi ammortizzatore .......................... 5-21
Presa ausiliaria (CC) ..................... 5-21

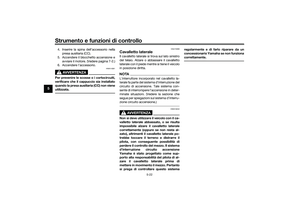

Cavalletto laterale ......................... 5-22

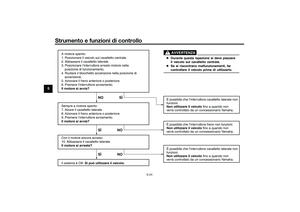

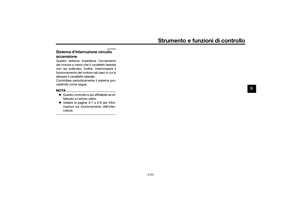

Sistema d’interruzione circuito accensione ................................ 5-23

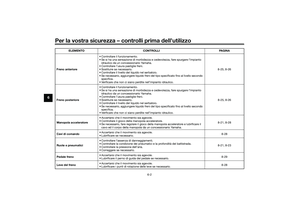

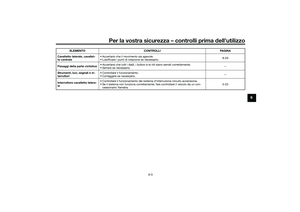

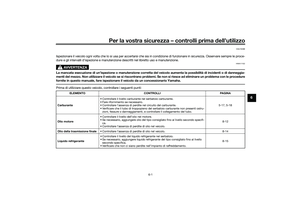

Per la vostra sicurezza –
controlli prima d ell’utilizzo.............. 6-1
Funzionamento e valutazioni
importanti per la g uida ..................... 7-1

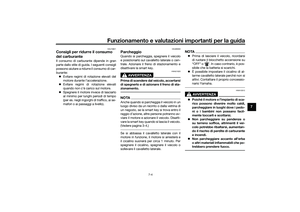

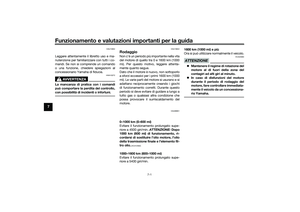

Rodaggio......................................... 7-1

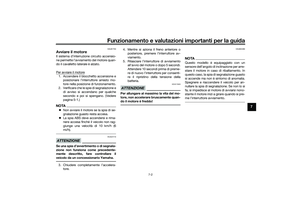

Avviare il motore ............................. 7-2

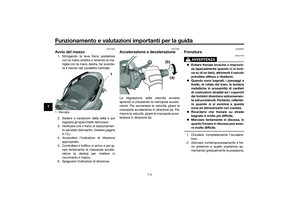

Avvio del mezzo .............................. 7-3
Accelerazione e decelerazione ....... 7-3
Frenatura ......................................... 7-3
Consigli per ridurre il consumo del carburante.............................. 7-4 Parcheggio ..................................... 7-4

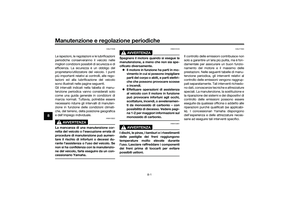

Manutenzione e re golazione
perio diche ......................................... 8-1

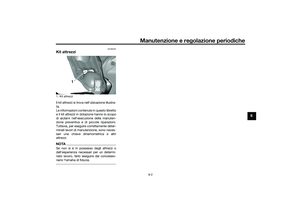

Kit attrezzi ....................................... 8-2

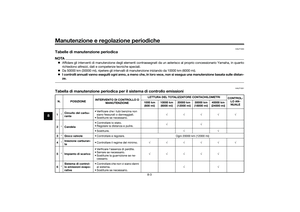

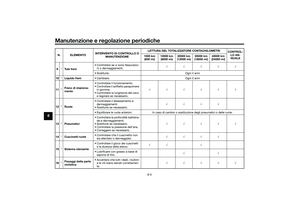

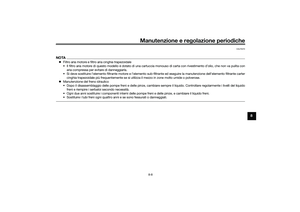

Tabelle di manutenzione
periodica ..................................... 8-3
Tabella di manutenzione
periodica per il sistema di
controllo emissioni ...................... 8-3

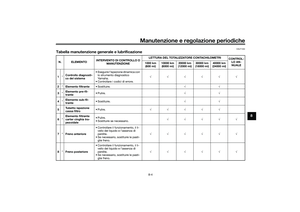

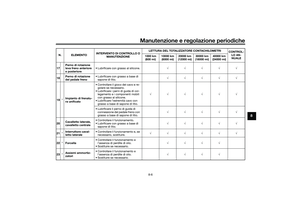

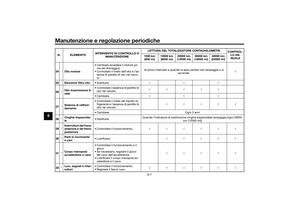

Tabella manutenzione generale
e lubrificazione ............................ 8-4

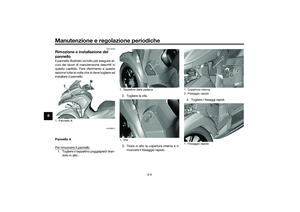

Rimozione e installazione del pannello....................................... 8-9

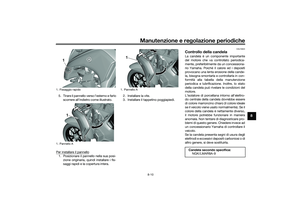

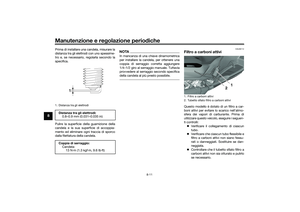

Controllo della candela ................. 8-10
Filtro a carboni attivi ..................... 8-11

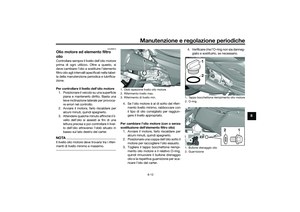

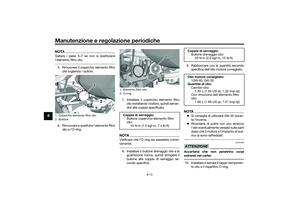

Olio motore ed elemento filtro olio............................................. 8-12

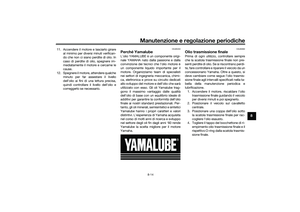

Perché Yamalube ......................... 8-14

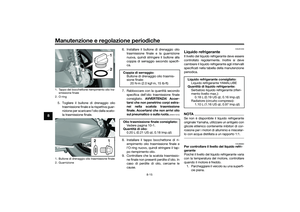

Olio trasmissione finale................. 8-14

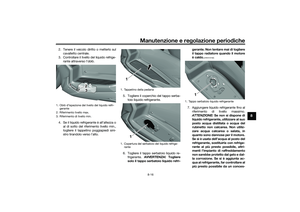

Liquido refrigerante ...................... 8-15

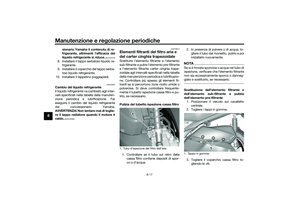

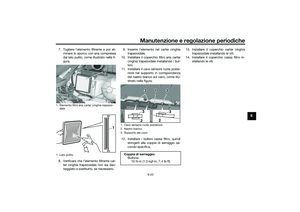

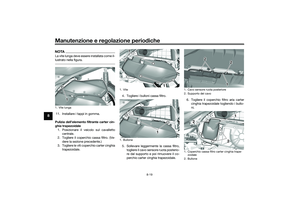

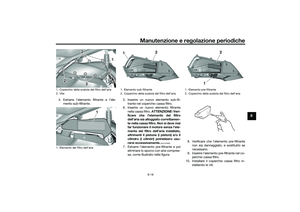

Elementi filtranti del filtro aria e del carter cinghia
trapezoidale............................... 8-17

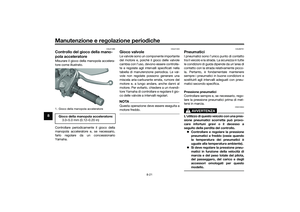

Controllo del gioco della manopola acceleratore ............. 8-21
Gioco valvole ................................ 8-21

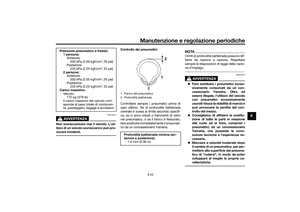

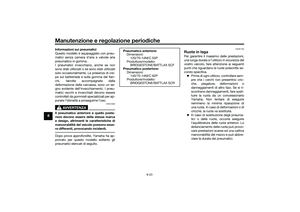

Pneumatici .................................... 8-21
Ruote in lega................................. 8-23

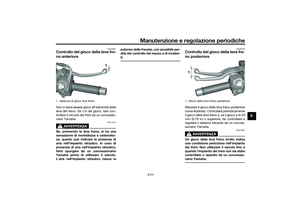

Controllo del gioco della leva freno anteriore ........................... 8-24UBEDH0H0.book Page 1 Monday, October 12, 2020 8:27 AM

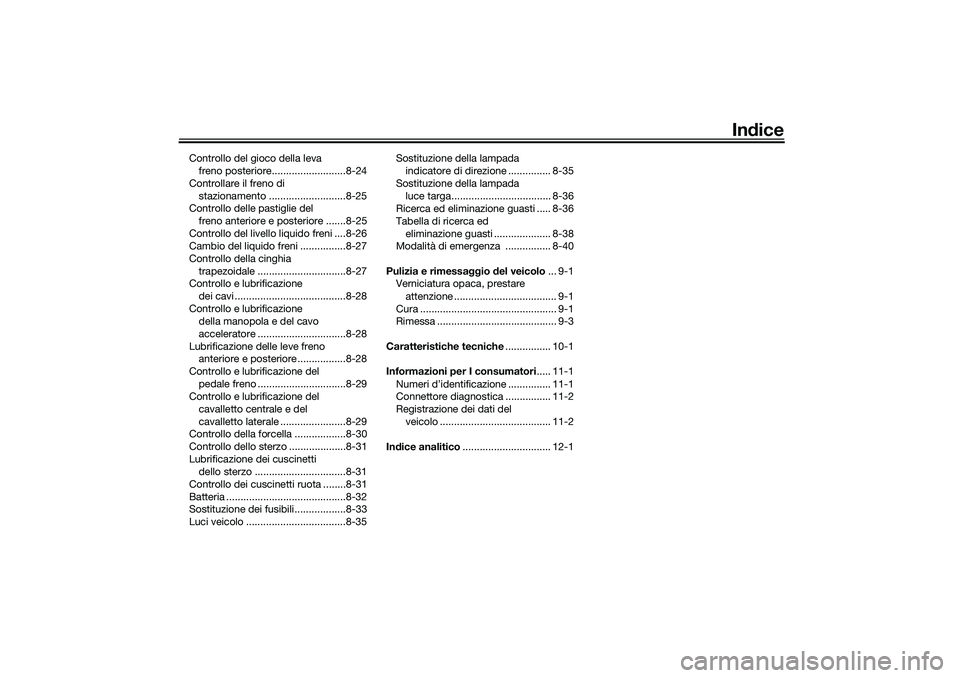

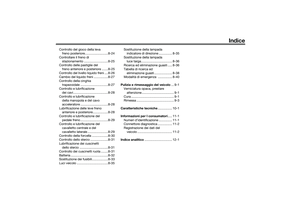

Indice
Controllo del gioco della leva
freno posteriore..........................8-24

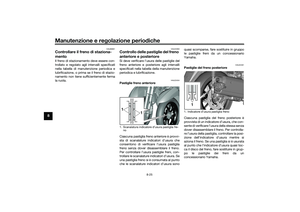

Controllare il freno di stazionamento ...........................8-25
Controllo delle pastiglie del
freno anteriore e posteriore .......8-25

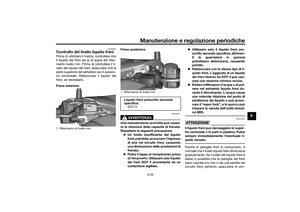

Controllo del livello liquido freni ....8-26

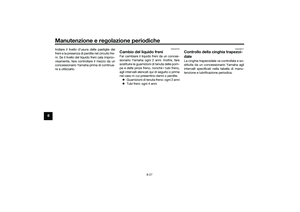

Cambio del liquido freni ................8-27
Controllo della cinghia trapezoidale ...............................8-27
Controllo e lubrificazione
dei cavi .......................................8-28

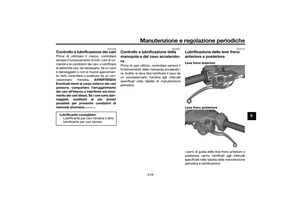

Controllo e lubrificazione della manopola e del cavo
acceleratore ...............................8-28
Lubrificazione delle leve freno anteriore e posteriore .................8-28

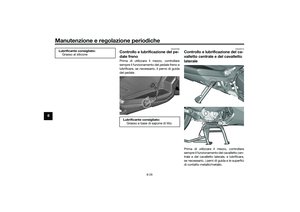

Controllo e lubrificazione del pedale freno ...............................8-29
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale .......................8-29

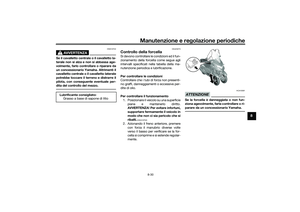

Controllo della forcella ..................8-30
Controllo dello sterzo ....................8-31
Lubrificazione dei cuscinetti dello sterzo ................................8-31
Controllo dei cuscinetti ruota ........8-31

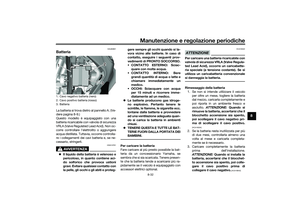

Batteria ..........................................8-32

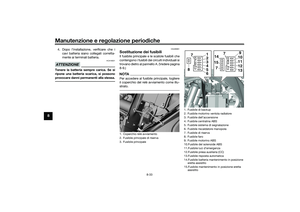

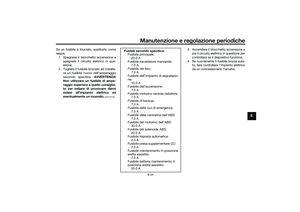

Sostituzione dei fusibili..................8-33

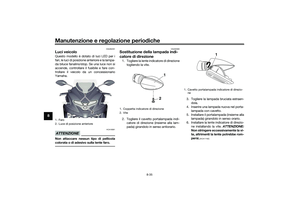

Luci veicolo ...................................8-35 Sostituzione della lampada
indicatore di direzione ............... 8-35

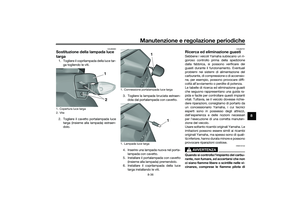

Sostituzione della lampada luce targa................................... 8-36

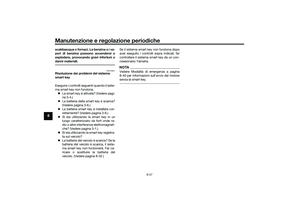

Ricerca ed eliminazione guasti ..... 8-36

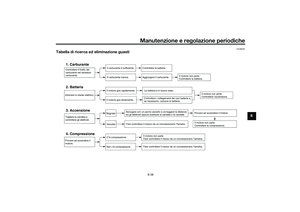

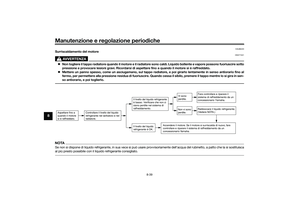

Tabella di ricerca ed
eliminazione guasti .................... 8-38

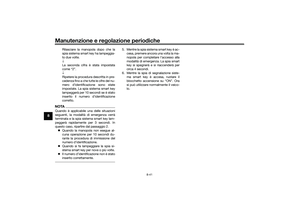

Modalità di emergenza ................ 8-40

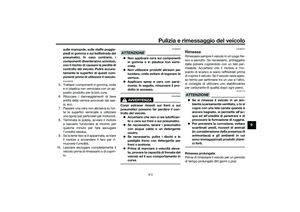

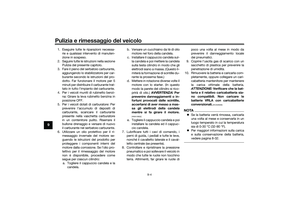

Pulizia e rimessagg io del veicolo ... 9-1

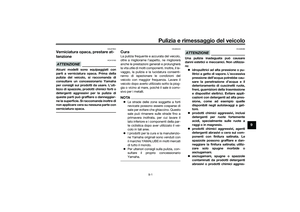

Verniciatura opaca, prestare
attenzione .................................... 9-1

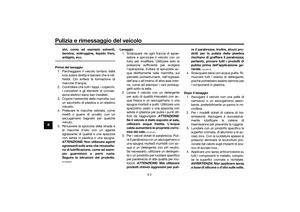

Cura ................................................ 9-1
Rimessa .......................................... 9-3

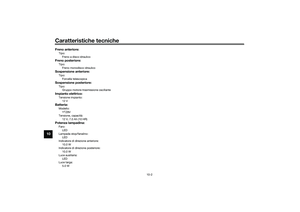

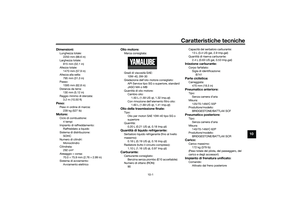

Caratteristiche tecniche ................ 10-1
Informazioni per I consumatori ..... 11-1

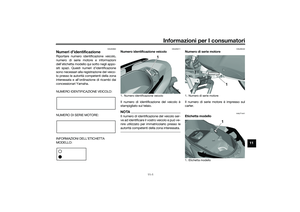

Numeri d’identificazione ............... 11-1

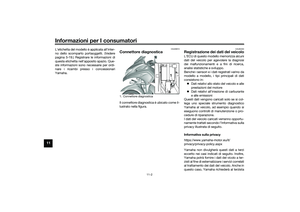

Connettore diagnostica ................ 11-2
Registrazione dei dati del veicolo ....................................... 11-2

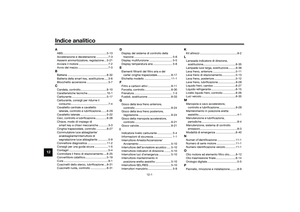

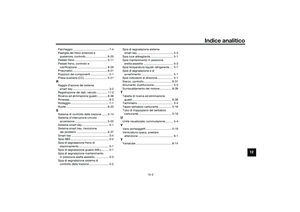

In dice analitico ............................... 12-1
UBEDH0H0.book Page 2 Monday, October 12, 2020 8:27 AM

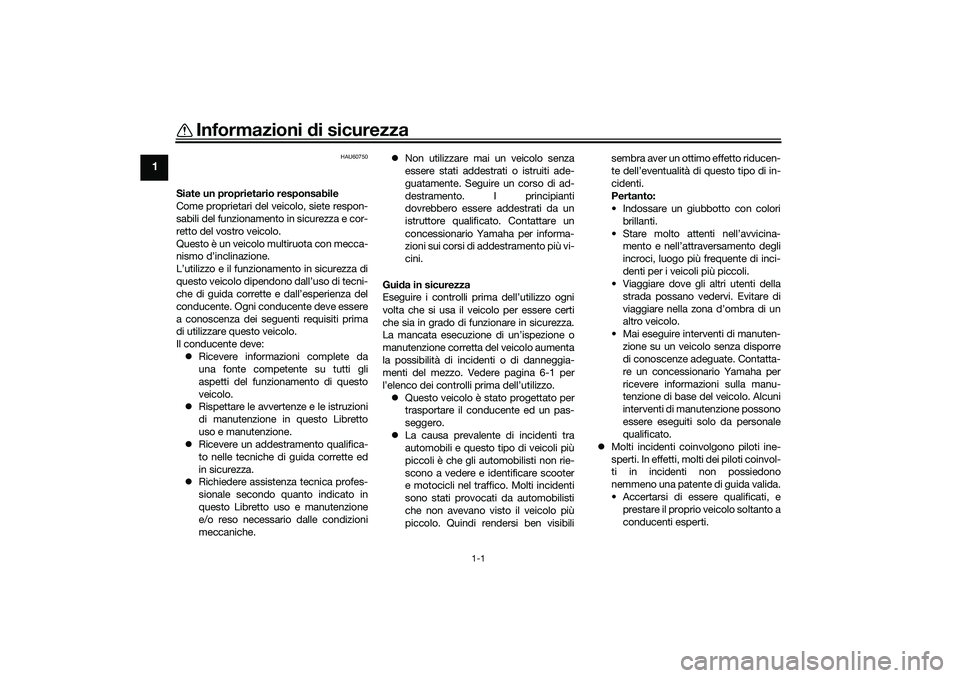

1-1
1

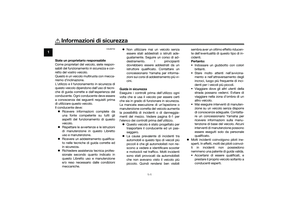

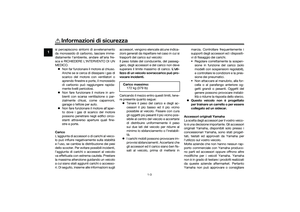

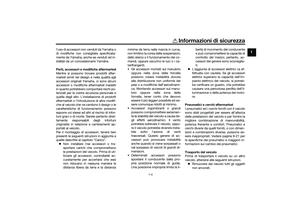

Informazioni di sicurezza
HAU60750
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro veicolo.
Questo è un veicolo multiruota con mecca-
nismo d’inclinazione.
L’utilizzo e il funzionamento in sicurezza di
questo veicolo dipendono dall’uso di tecni-
che di guida corrette e dall’esperienza del
conducente. Ogni conducente deve essere
a conoscenza dei seguenti requisiti prima
di utilizzare questo veicolo.
Il conducente deve:
 Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento di questo
veicolo.
 Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto
uso e manutenzione.
 Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
 Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche. 
Non utilizzare mai un veicolo senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti
dovrebbero essere addestrati da un
istruttore qualificato. Contattare un
concessionario Yamaha per informa-
zioni sui corsi di addestramento più vi-
cini.
Gui da in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 6-1 per
l’elenco dei controlli prima dell’utilizzo.
 Questo veicolo è stato progettato per
trasportare il conducente ed un pas-
seggero.
 La causa prevalente di incidenti tra
automobili e questo tipo di veicoli più
piccoli è che gli automobilisti non rie-
scono a vedere e identificare scooter
e motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il veicolo più
piccolo. Quindi rendersi ben visibili sembra aver un ottimo effetto riducen-
te dell’eventualità di questo tipo di in-
cidenti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina- mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i veicoli più piccoli.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
• Mai eseguire interventi di manuten- zione su un veicolo senza disporre
di conoscenze adeguate. Contatta-
re un concessionario Yamaha per
ricevere informazioni sulla manu-
tenzione di base del veicolo. Alcuni
interventi di manutenzione possono
essere eseguiti solo da personale
qualificato.
 Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvol-
ti in incidenti non possiedono
nemmeno una patente di guida valida.
• Accertarsi di essere qualificati, e prestare il proprio veicolo soltanto a
conducenti esperti.UBEDH0H0.book Page 1 Monday, October 12, 2020 8:27 AM
