265
În cazul unei defecțiuni
8

► Ridicați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.► Conectați cablul roșu la terminalul (+) al bateriei descărcate A (la cotul metalic) și apoi la terminalul pozitiv (+) al bateriei B sau al bateriei portabile.► Conectați un capăt al cablului verde sau negru la terminalul negativ (-) al bateriei B sau al bateriei portabile (sau la punctul de legare la masă al celuilalt autovehicul).► Conectați celălalt capăt al cablului verde sau negru la punctul de legare la masă C.► Porniți motorul autovehiculului de asistență și lăsați-l să funcționeze câteva minute.► Acționați demarorul autovehiculului cu bateria descărcată și lăsați motorul să funcționeze.Dacă motorul nu pornește imediat, luați contactul și așteptați câteva momente înainte de a încerca din nou.► Așteptați să revină la ralanti.► Deconectați cablurile pentru pornirea asistată în ordinea inversă conectării.
► Remontați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.► Lăsați motorul să funcționeze cel puțin 30 de minute, cu autovehiculul oprit, pentru ca bateria să ajungă la un nivel de încărcare adecvat.
WARNI NG
Conducerea imediată fără a atinge un nivel suficient de încărcare poate afecta unele
dintre funcțiile autovehiculului.
WARNI NG
Pentru deconectare, efectuați operațiile în ordine inversă.
WARNI NG
Cutie de viteze automatăNu încercați niciodată să porniți motorul împingând autovehiculul.
Încărcarea bateriei utilizând
un încărcător
Pentru o durată de viață optimă a bateriei, este esențială menținerea unui nivel de încărcare
adecvat.În unele cazuri poate fi necesară încărcarea bateriei:
– Dacă autovehiculul este utilizat în special pentru călătorii scurte.– dacă autovehiculul trebuie să fie scos din circulație timp de câteva săptămâni.Consultați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
WARNI NG
Pentru a încărca personal bateria, utilizați doar un încărcător compatibil cu bateriile plumb-acid, cu o tensiune nominală de 12 V.
WARNI NG
Urmați instrucțiunile furnizate de producătorul încărcătorului.Nu inversați niciodată polaritatea.
NOTIC E
Nu este necesar să deconectați bateria.
► Luați contactul.► Opriți toți consumatorii electrici (sistemul audio, luminile, ștergătoarele etc.).

266

► Opriți încărcătorul B înainte de a conecta cablurile la baterie, pentru a evita producerea unor scântei periculoase.► Cablurile încărcătorului trebuie să fie în stare bună.► Ridicați capacul din plastic al terminalului (+), dacă este prezent la autovehicul.► Conectați cablurile la încărcătorul B astfel:• cablul roșu pozitiv (+) la terminalul (+) al bateriei A,• cablul negru negativ (-) la punctul de legare la masă C pe autovehicul.► La finalul fiecărei operații de încărcare, opriți încărcătorul B înainte de a deconecta cablurile de la bateria A.
WARNI NG
Dacă este prezentă această etichetă, utilizați doar un încărcător de 12 V pentru a evita producerea unor daune ireversibile la componentele electrice.
24V
12V
WARNI NG
Nu încercați niciodată să încărcați o baterie înghețată - risc de explozie.Dacă bateria a înghețat, apelați la orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau la orice reparator de încredere pentru a verifica dacă au fost deteriorate componentele interne sau a fost fisurată carcasa, ceea ce ar cauza o scurgere de acid toxic și coroziv.
Deconectarea bateriei
Pentru a menține un nivel de încărcare adecvat pentru pornirea motorului, vă recomandăm ca bateria să fie deconectată dacă autovehiculul nu va fi utilizat o perioadă îndelungată.Înainte de a deconecta bateria:
► Închideți toate deschiderile (ușile, hayonul, ferestrele).► Dezactivați toate dispozitivele care consumă electricitate (sistem audio, ștergătoare, faruri etc.).► Luați contactul și așteptați 4 minute.După ce ați accesat bateria, trebuie doar să deconectați terminalul (+).
Clemă terminal cu eliberare rapidă
Deconectarea terminalului (+)

► În funcție de echipament, ridicați capacul de plastic de pe terminalul (+).► Ridicați complet mânerul A pentru a elibera clema B.► Îndepărtați clema B prin ridicarea acesteia.

267
În cazul unei defecțiuni
8
Reconectarea terminalului (+)

► Ridicați complet mânerul A.► Remontați clema deschisă B de pe terminalul (+) .► Apăsați complet pe clema B.► Apăsați pe mânerul A pentru a bloca clema B.► În funcție de echipament, coborâți capacul de plastic de pe terminalul (+) .
WARNI NG
Nu forțați mânerul, deoarece blocarea nu este posibilă în cazul în care clema nu este poziționată corect; efectuați procedura din nou.
După reconectare
După reconectarea bateriei, puneți contactul și așteptați 1 minut înainte de a porni motorul, pentru a permite inițializarea sistemelor electronice.Cu toate acestea, dacă problemele minore persistă chiar și după ce ați efectuat această operațiune, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.Consultați secțiunea corespunzătoare, reinițializați anumite echipamente:– Cheia cu telecomandă sau cheia electronică (în funcție de versiune).– Geamurile cu acționare electrică.– Ușile cu acționare electrică,– Data și ora.– Posturile radio presetate.
NOTIC E
Este posibil ca sistemul Stop & Start să nu fie funcțional în timpul călătoriei efectuate după
prima pornire a motorului.În acest caz, sistemul va fi disponibil din nou după o perioadă continuă de imobilizare a autovehiculului, perioadă ce depinde de temperatura exterioară și de nivelul de încărcare a bateriei (până la aproximativ 8 ore).
Remorcare
Procedura pentru remorcarea autovehiculului dumneavoastră sau a unui alt autovehicul utilizând un dispozitiv mecanic detașabil.
NOTIC E
Recomandări generaleRespectați legislația în vigoare în țara în care conduceți.Greutatea autovehiculului tractor trebuie să fie mai mare decât cea a autovehiculului remorcat.Șoferul trebuie să rămână la volanul autovehiculului remorcat și să aibă un permis de conducere valabil.La remorcarea unui autovehicul cu toate cele patru roți la sol, utilizați întotdeauna o bară de remorcare aprobată; frânghiile și curelele sunt interzise.Autovehiculul tractor trebuie să se deplaseze ușor.
Atunci autovehiculul este remorcat cu motorul oprit, nu mai este nevoie de niciun fel de asistență pentru frânare sau direcție.

268
WARNI NG
În următoarele cazuri, trebuie să contactați un furnizor de servicii de recuperare profesioniste:– defectarea autovehiculului pe o autostradă sau un drum principal;– nu este posibilă deplasarea manetei de viteze în poziția neutră, deblocarea sistemului de direcţie sau eliberarea frânei de parcare;– nu este posibilă remorcarea unui autovehicul cu cutie de viteze automată, cu motorul în funcțiune;– remorcarea unui autovehicul cu două roți la sol;– autovehicul cu tracțiune integrală;– nu este disponibilă nicio bară de remorcare aprobată.
WARNI NG
Înainte de remorcarea autovehiculului, este esențial să comutați autovehiculul în modul rulare liberă.Pentru mai multe informații despre Rulare liberă, consultați secțiunea corespunzătoare.
NOTIC E
Motorul electricUn autovehicul electric nu poate fi utilizat pentru a remorca un alt autovehicul electric în nicio situație.Cu toate acestea, autovehiculul poate fi folosit, de exemplu, pentru a scoate un autovehicul dintr-un șanț.
WARNI NG
Dacă autovehiculul este echipat cu o cutie de viteze manuală, deplasați schimbătorul în poziția neutră.Dacă autovehiculul este echipat cu o cutie de viteze automată, deplasați selectorul în poziția N.Nerespectarea acestor instrucțiuni poate cauza deteriorarea unor componente ale sistemului de frânare și lipsa asistării la frânare la repornirea motorului.
Restricții cu privire la remorcare
Tip de autovehicul(motor/transmisie)Cu roțile față la solCu roțile spate la solPe platformăCu 4 roți pe sol, cu bară de tractare
Cu ardere internă/transmisie manuală








Cu ardere internă/transmisie automată








Electric

269
În cazul unei defecțiuni
8
NOTIC E
În cazul defectării bateriei sau a frânei de parcare electrice, este esențial să apelați la un profesionist care folosește autovehicule de recuperare cu platformă (cu excepția autovehiculelor cu cutie de viteze manuală).
Accesul la inel
Inelul de remorcare este depozitat în trusa de scule.
NOTIC E
Pentru mai multe informații despre Trusa de scule, consultați secțiunea corespunzătoare.
Remorcarea autovehiculului
dumneavoastră

► În bara de protecție față, introduceți un deget din centrul plăcii de protecție spre colțul superior (așa cum s-a indicat mai sus) pentru decuplare.► Înșurubați complet inelul de remorcare.► Montați bara de tractare.► Aprindeți lămpile de avarie la autovehiculul remorcat.► Porniți ușor și conduceți cu viteză mică pe o distanță scurtă.
Remorcarea altui
autovehicul

► Apăsați capacul de pe bara de protecție spate (conform imaginii de mai sus) pentru a-l desprinde.► Înșurubați complet inelul de remorcare.► Montați bara de tractare.► Aprindeți lămpile de avarie la autovehiculul remorcat.► Porniți ușor și conduceți cu viteză mică pe o distanță scurtă.

270
Date tehnice ale motorului
și greutăți tractate
Motoare
Caracteristicile motorului sunt indicate în certificatul de înmatriculare al autovehiculului, precum și în broșura de vânzare.Doar valorile disponibile la momentul publicării sunt prezentate în tabele.Pentru a obține valorile lipsă, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
NOTIC E
Puterea maximă corespunde valorilor omologate pe un banc de testare, în condiții definite de legislația europeană (Directiva 1999/99/CE).
Pentru mai multe informații, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Greutăți și sarcini tractate
Greutățile și sarcinile tractate pentru autovehiculul dumneavoastră sunt specificate în certificatul de înmatriculare, precum și în broșurile de vânzare.Aceste valori sunt indicate și pe plăcuța sau eticheta producătorului.Pentru mai multe informații, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.GTW (greutatea brută a ansamblului autovehicul-remorcă) și valorile sarcinii tractate sunt valabile până la o altitudine de maxim 1.000 m. Valoarea sarcinii remorcate trebuie redusă cu 10% pentru fiecare 1.000 m în altitudine.Greutatea maximă remorcabilă admisă corespunde cu greutatea admisă pe bila de remorcare.
WARNI NG
Când temperaturile exterioare sunt ridicate, performanța autovehiculului poate fi limitată pentru a proteja motorul. Când temperatura exterioară depășește 37°C, reduceți greutatea tractată.
WARNI NG
Chiar și tractarea cu un autovehicul cu încărcătură redusă poate afecta stabilitatea.Distanțele de frânare cresc atunci când este tractată o remorcă.Când utilizați un autovehicul pentru tractare, nu depășiți niciodată viteza de 62 mph (100 km/h) (respectați legislația locală în vigoare).

271
Date tehnice
9
Motoare și greutăți tractate - Diesel EURO 5 (doar pentru Ucraina)

PROACE VAN
Motoare1.6D-4D 95HP2.0D-4D 150HP
TransmisiiTransmisie manuală cu 5 trepte de vitezăTransmisie manuală cu 6 trepte de vitezăTransmisie automată cu 6 trepte de viteză
Cod3WZ-TV (DV6FDU)4WZ-FTV (DW10FD)
Cilindree (cc)1,5991,997
Putere maximă: standard CE (kW)7011 0
CarburantDieselDiesel
LungimeCompact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Remorcă frânată (în limita GTW) (kg)pe suprafețe cu înclinare de 10% sau 12%
1,0001,000800
Greutatea remorcii nefrânate (kg)750750750
Greutate maximă remorcabilă admisă (kg)7280921008088
* Sarcină utilă crescută.

272

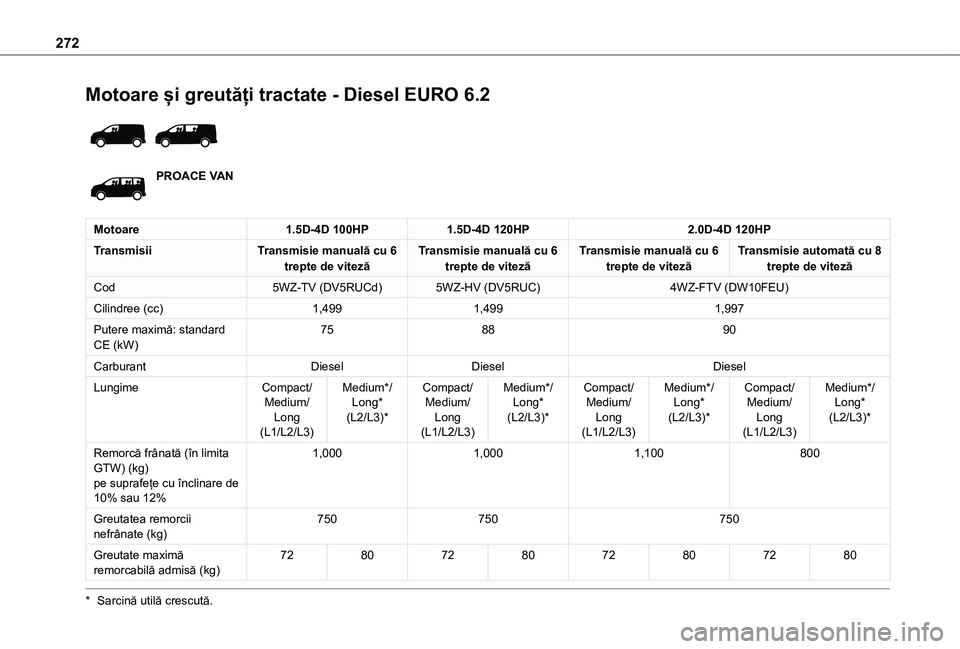

Motoare și greutăți tractate - Diesel EURO 6.2

PROACE VAN
Motoare1.5D-4D 100HP1.5D-4D 120HP2.0D-4D 120HP
TransmisiiTransmisie manuală cu 6 trepte de vitezăTransmisie manuală cu 6 trepte de vitezăTransmisie manuală cu 6 trepte de vitezăTransmisie automată cu 8 trepte de viteză
Cod5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)4WZ-FTV (DW10FEU)
Cilindree (cc)1,4991,4991,997
Putere maximă: standard CE (kW)758890
CarburantDieselDieselDiesel
LungimeCompact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Remorcă frânată (în limita GTW) (kg)pe suprafețe cu înclinare de 10% sau 12%
1,0001,0001,100800
Greutatea remorcii nefrânate (kg)750750750
Greutate maximă remorcabilă admisă (kg)7280728072807280
* Sarcină utilă crescută.
