2021 TOYOTA PROACE CITY VERSO Návod na použití (in Czech)

185
V případě nepojízdnosti
8

► Připojte červený kabel k (+) pólu vybité baterie A (na kovovém spoji) a poté (+) pól záložní baterie B nebo přídavné baterie.► Připojte jeden konec zeleného nebo černého kabelu k (-) pólu záložní baterie B nebo přídavné baterie (nebo k bodu uzemnění pomocného vozidla).► Připojte druhý konec zeleného nebo černého kabelu k bodu uzemnění C na poškozeném vozidle.► Nastartujte motor pomocného vozidla a nechejte jej několik minut běžet.► Použijte startér na poškozeném vozidle a nechte motor běžet.Pokud motor ihned nenastartuje, vypněte zapalování a chvíli počkejte, než to zkusíte znovu.► Počkejte, dokud se nevrátí na volnoběh.► Odpojte startovací kabely v opačném pořadí kroků.
► Nechte motor běžet minimálně 30 minut, ať už během jízdy nebo v klidu, aby baterie dosáhla dostatečné úrovně nabití.
WARNI NG
Pro odpojení proveďte uvedené kroky v opačném pořadí.
NOTIC E
Některé funkce, včetně Stop & Start, nejsou k dispozici, pokud není baterie dostatečně nabitá.
Nabíjení baterie pomocí
nabíječky
Aby bylo možné zajistit optimální životnost baterie, je důležité udržovat dostatečnou úroveň jejího nabití.Za určitých okolností může být nezbytné baterii nabít:– pokud vozidlo používáte zejména pro krátké trasy;– pokud vozidlo několik týdnů stálo.Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.
WARNI NG
Chcete-li baterii vozidla nabít sami, používejte pouze nabíječku kompatibilní s olověnými bateriemi se jmenovitým napětím 12 V.
WARNI NG
Dodržujte pokyny poskytované výrobcem nabíječky.Nikdy neměňte polaritu.
NOTIC E
Není nutné baterii odpojit.
► Vypněte zapalování.

186
► Vypněte všechna elektrická zařízení (audio systém, osvětlení, stěrače atd.).

► Před připojením kabelů k baterii vypněte nabíječku B, abyste předešli nebezpečnému jiskření.► Ujistěte se, že kabely nabíječky jsou v dobrém stavu.► Zvedněte plastový kryt na pólu (+), pokud je jím vozidlo vybaveno.► Připojte kabely nabíječky B následovně:• kladný (+) červený kabel k pólu (+) baterie A,• záporný (-) černý kabel k bodu uzemnění C
na vozidle.► Na konci nabíjení vypněte nabíječku B a poté odpojte kabely od baterie A.

24v 12v
WARNI NG
Pokud je přítomen tento štítek, použijte pouze
12V nabíječku, abyste předešli nevratnému poškození elektrických součástí souvisejících se systémem Stop & Start.
WARNI NG
Nikdy se nepokoušejte nabíjet zmrzlou baterii – hrozí riziko výbuchu.Pokud baterie zmrzla, nechte ji zkontrolovat u dealera TOYOTA nebo v kvalifikovaném servisu, kde ověří, že vnitřní součásti nebyly poškozeny a že obal není popraskaný, což by znamenalo riziko úniku toxické a žíravé kyseliny.
Odpojení baterie
Aby byla zachována dostatečná kapacita baterie pro start motoru, doporučujeme baterii odpojit, pokud vozidlo nebude delší dobu používáno.Před odpojením baterie:► Zavřete všechny dveře, okna, dveře zavazadlového prostoru a střešní okno.► Vypněte všechna zařízení, která využívají elektřinu (audio systém, stěrače, světlomety atd.).► Vypněte zapalování a čtyři minuty počkejte.U baterie stačí odpojit pouze (+) pól.
Rychlovypínací svorka pólu
Odpojení pólu (+)

► Zvedněte páčku A na maximum a uvolněte svorku B.► Vytáhněte svorku B tak, že ji zvednete.Opětovné připojení pólu (+)

187
V případě nepojízdnosti
8

► Zvedněte páčku A na maximum.► Nasaďte otevřenou svorku B na pól (+).► Zatlačte svorku B zcela dolů.► Posunutím páčky A dolů svorku zajistěte B.
WARNI NG
Na páčku nevyvíjejte příliš velkou sílu, protože pokud není svorka správně umístěna, nemusí být možné ji zajistit. Proveďte postup od začátku.
Po opětovném připojení
Po opětovném připojení baterie zapněte zapalování a 1 minutu počkejte, než nastartujete motor, aby se mohly inicializovat elektronické systémy.
Pokud však po této akci přetrvávají drobné problémy, kontaktujte: TOYOTA dealer nebo kvalifikovaný servis.Podle pokynů v příslušné části je třeba určité systémy resetovat samostatně, například následující:– klíč dálkového ovladače nebo elektronický klíč (v závislosti na verzi),– elektricky ovládaná okna,– elektricky ovládané dveře,– datum a čas,– přednastavené stanice rádia.
NOTIC E
Systém Stop & Start nemusí být funkční během cesty po prvním startu motoru.V takovém případě bude systém znovu k dispozici po nepřetržité době znehybnění vozidla. Délka této doby závisí na venkovní teplotě a stavu nabití baterie (až 8 hodin).
Tažení
Postup odtažení vašeho vozidla nebo tažení jiného vozidla pomocí tažného oka
NOTIC E
Obecná doporučeníDodržujte platné zákony země, ve které jezdíte.Ujistěte se, že hmotnost tažného vozidla je vyšší než hmotnost taženého vozidla.Řidič musí zůstat u volantu taženého vozidla a musí mít platný řidičský průkaz.Při tažení vozidla se všemi čtyřmi koly na zemi vždy používejte schválené tažné zařízení. Lana a popruhy jsou zakázány.Tažné vozidlo se musí rozjet opatrně.Když je vozidlo taženo s vypnutým motorem, není k dispozici asistent brzdění ani řízení.
WARNI NG
Odtahovou službu je třeba zavolat:– při poruše na dálnici nebo hlavní silnici;– pokud není možné zařadit neutrál, odemknout řízení nebo uvolnit parkovací brzdu;– pokud není možné táhnout vozidlo s automatickou převodovkou, když motor běží;– při tažení s pouze dvěma koly na zemi;– u vozidel s pohonem všech čtyř kol;– když není k dispozici schválené tažné zařízení.

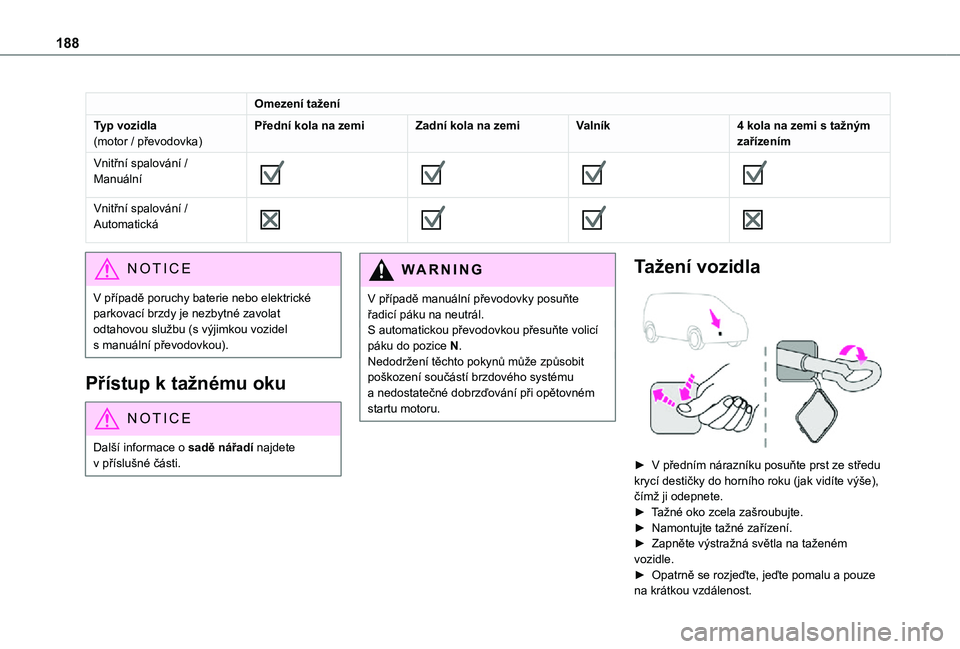

188
Omezení tažení
Typ vozidla(motor / převodovka)Přední kola na zemiZadní kola na zemiValník4 kola na zemi s tažným zařízením
Vnitřní spalování / Manuální








Vnitřní spalování / Automatická








NOTIC E
V případě poruchy baterie nebo elektrické parkovací brzdy je nezbytné zavolat odtahovou službu (s výjimkou vozidel s manuální převodovkou).
Přístup k tažnému oku
NOTIC E
Další informace o sadě nářadí najdete v příslušné části.
WARNI NG
V případě manuální převodovky posuňte řadicí páku na neutrál.S automatickou převodovkou přesuňte volicí páku do pozice N.Nedodržení těchto pokynů může způsobit poškození součástí brzdového systému a nedostatečné dobrzďování při opětovném startu motoru.
Tažení vozidla

► V předním nárazníku posuňte prst ze středu krycí destičky do horního roku (jak vidíte výše), čímž ji odepnete.► Tažné oko zcela zašroubujte.► Namontujte tažné zařízení.► Zapněte výstražná světla na taženém vozidle.► Opatrně se rozjeďte, jeďte pomalu a pouze na krátkou vzdálenost.

189
V případě nepojízdnosti
8

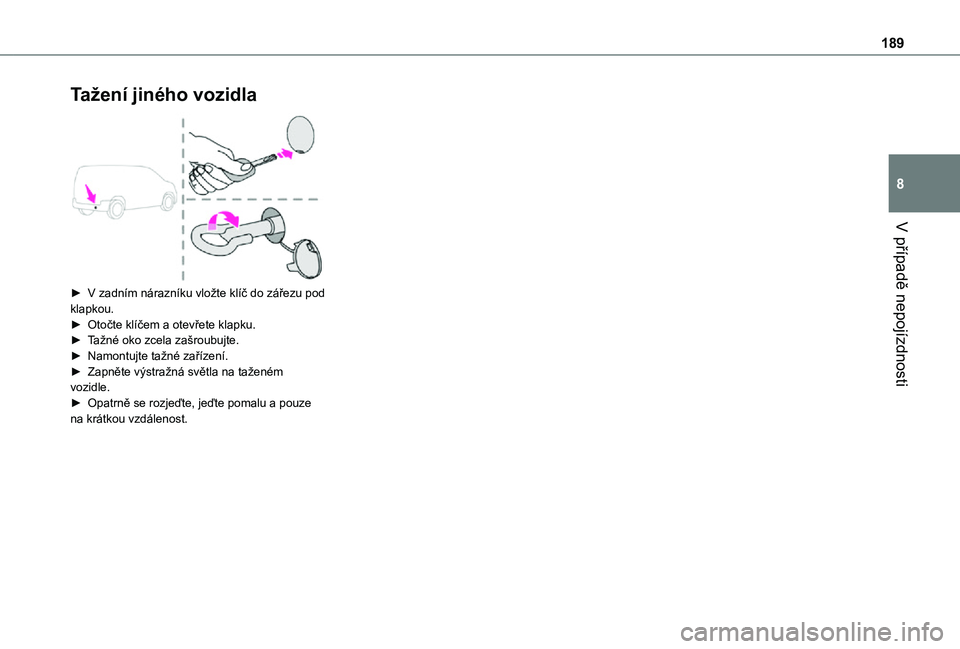

Tažení jiného vozidla

► V zadním nárazníku vložte klíč do zářezu pod klapkou.► Otočte klíčem a otevřete klapku.► Tažné oko zcela zašroubujte.► Namontujte tažné zařízení.► Zapněte výstražná světla na taženém vozidle.► Opatrně se rozjeďte, jeďte pomalu a pouze na krátkou vzdálenost.

190
Rozměry (mm)
Tyto rozměry byly měřeny v nenaloženém vozidle.Vozidlo ke k dispozici ve dvou délkách (L1 a L2).Výška se může lišit v závislosti na průměru kol.

Délka vozidla
L1L2
ACelková délka44034753
BCelková výškaBez střešních tyčí1800 až 18071812 až 1818
Se střešními tyčemi1837 až 18441843 až 1849
CRozvor kol27852975
DPřední přesah892
EZadní přesah726886
FŠířka včetně zrcátekSložená1921
Rozložená2107
GPřední rozchod1553
HZadní rozchod1567

191
Technické charakteristiky
9
Technické údaje motoru
a hmotnost brzděného
přívěsu
Motory
Vlastnosti motoru jsou uvedeny v registračním dokumentu vozidla a také v prodejní brožuře.
NOTIC E
Maximální výkon odpovídá hodnotě schválené pro daný typ ve zkušebním zařízení, dle podmínek definovaných v evropské legislativě (směrnice 1999/99/ES).
Další informace vám poskytne TOYOTA dealer nebo kvalifikovaný servis.
Váhy a hmotnosti
brzděného přívěsu
Váhy a hmotnosti brzděného přívěsu související s vaším vozidlem jsou uvedeny v registračním dokumentu a také v prodejní brožuře.Tyto hodnoty jsou uvedeny také na značce nebo štítku výrobce.Další informace vám poskytne TOYOTA dealer nebo kvalifikovaný servis.Uvedená celková hmotnost soupravy a hodnoty hmotnosti brzděného přívěsu jsou platné až do maximální nadmořské výšky 1000 metrů. Hmotnost brzděného přívěsu musí být snížena o 10 % na každých dalších 1000 metrů nadmořské výšky.Maximální povolené zatížení na kouli tažného zařízení odpovídá hmotnosti povolené na kouli tažného zařízení.
WARNI NG
Pokud je venkovní teplota vysoká, může dojít ke snížení výkonu vozidla za účelem ochrany motoru. Pokud je venkovní teplota vyšší než 37 °C, snižte zatížení tažného zařízení.
WARNI NG
Tažení dokonce i s lehce naloženým vozidlem může mít negativní vliv na přilnavost na silnici.Brzdné vzdálenosti se při tažení přívěsu zvětšují.Při používání vozidla k tažení nikdy nepřekračujte rychlost 100 km/h (dodržujte místní platné zákony).
NOTIC E
Při vysokých teplotách se doporučuje nechat motor běžet na volnoběh asi 1 až 2 minuty po zastavení vozidla, aby vychladlo.

192
Motory a hmotnosti brzděného přívěsu – BENZÍN EURO 6.3
Motor1.2Turbo 110 k1.2Turbo 130 k
PřevodovkaManuální 6stupňováAutomatická 8stupňová
KódEB2ADT MB6 STTDEB2ADTS ATN8 STTD
DélkaL1L2L1L2
Kód modelu5 sedadel

ERHNP2-AERHNP2-CERHNS3-AERHNS3-C
7 sedadel

ERHNP2-BERHNP2-DERHNS3-BERHNS3-D
Objemová kapacita (cc)11991199
Max. výkon: standard ES (kW)8196
PalivoBezolovnatéBezolovnaté
Brzděný přívěs (v rámci limitu GTW) na 12% svahu
5 sedadel1150 kg1100 kg1200 kg1150 kg
7 sedadel1000 kg900 kg / 950 kg1050 kg1000 kg / 950 kg
Nebrzděný přívěs5 sedadel720 kg / 730 kg750 kg740 kg / 750 kg750 kg
7 sedadel750 kg750 kg
Maximální povolené zatížení na kouli tažného zařízení / zatížení tažného zařízení
5 sedadel74 kg74 kg74 kg74 kg
7 sedadel50 kg / 70 kg50 kg70 kg / 50 kg50 kg
