2021 TOYOTA PROACE CITY VERSO Návod na použití (in Czech)

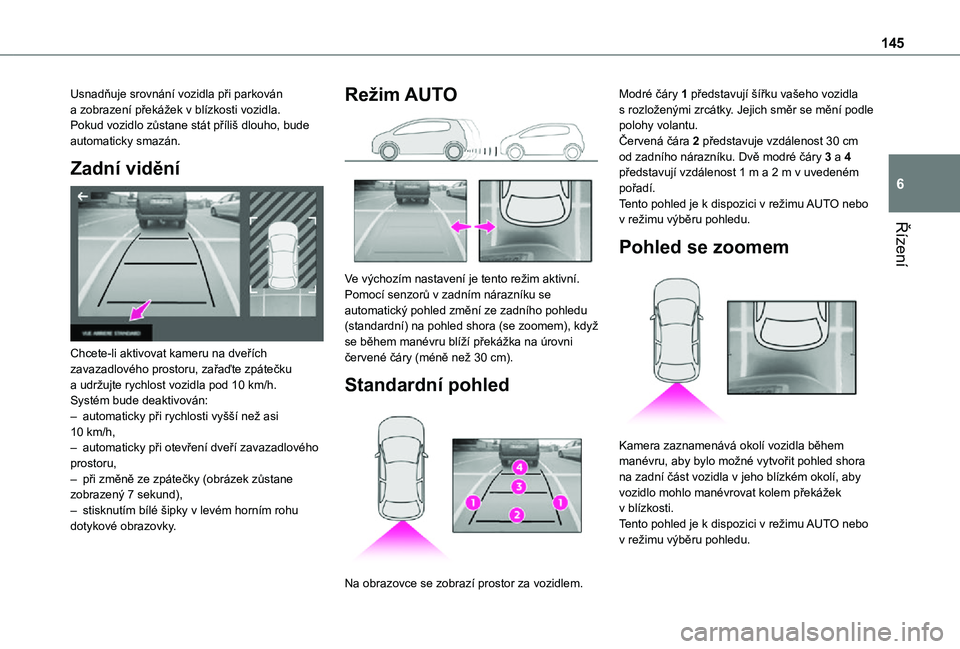

145
Řízení
6
Usnadňuje srovnání vozidla při parkován a zobrazení překážek v blízkosti vozidla. Pokud vozidlo zůstane stát příliš dlouho, bude automaticky smazán.
Zadní vidění

Chcete-li aktivovat kameru na dveřích zavazadlového prostoru, zařaďte zpátečku a udržujte rychlost vozidla pod 10 km/h.Systém bude deaktivován:– automaticky při rychlosti vyšší než asi 10 km/h,– automaticky při otevření dveří zavazadlového prostoru,– při změně ze zpátečky (obrázek zůstane zobrazený 7 sekund),– stisknutím bílé šipky v levém horním rohu dotykové obrazovky.
Režim AUTO

Ve výchozím nastavení je tento režim aktivní.Pomocí senzorů v zadním nárazníku se automatický pohled změní ze zadního pohledu (standardní) na pohled shora (se zoomem), když se během manévru blíží překážka na úrovni červené čáry (méně než 30 cm).
Standardní pohled

Na obrazovce se zobrazí prostor za vozidlem.
Modré čáry 1 představují šířku vašeho vozidla s rozloženými zrcátky. Jejich směr se mění podle polohy volantu.Červená čára 2 představuje vzdálenost 30 cm od zadního nárazníku. Dvě modré čáry 3 a 4 představují vzdálenost 1 m a 2 m v uvedeném pořadí.Tento pohled je k dispozici v režimu AUTO nebo v režimu výběru pohledu.
Pohled se zoomem

Kamera zaznamenává okolí vozidla během manévru, aby bylo možné vytvořit pohled shora na zadní část vozidla v jeho blízkém okolí, aby vozidlo mohlo manévrovat kolem překážek v blízkosti.Tento pohled je k dispozici v režimu AUTO nebo v režimu výběru pohledu.

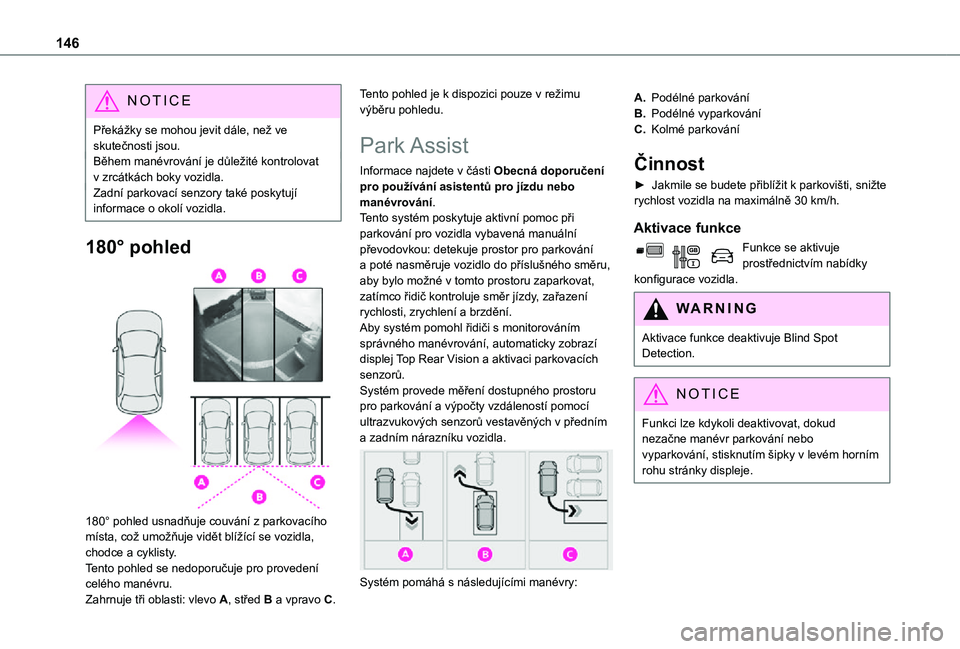

146
NOTIC E
Překážky se mohou jevit dále, než ve skutečnosti jsou.Během manévrování je důležité kontrolovat v zrcátkách boky vozidla.Zadní parkovací senzory také poskytují informace o okolí vozidla.
180° pohled

180° pohled usnadňuje couvání z parkovacího místa, což umožňuje vidět blížící se vozidla, chodce a cyklisty.Tento pohled se nedoporučuje pro provedení celého manévru.
Zahrnuje tři oblasti: vlevo A, střed B a vpravo C.
Tento pohled je k dispozici pouze v režimu výběru pohledu.
Park Assist
Informace najdete v části Obecná doporučení pro používání asistentů pro jízdu nebo manévrování.Tento systém poskytuje aktivní pomoc při parkování pro vozidla vybavená manuální převodovkou: detekuje prostor pro parkování a poté nasměruje vozidlo do příslušného směru, aby bylo možné v tomto prostoru zaparkovat, zatímco řidič kontroluje směr jízdy, zařazení rychlosti, zrychlení a brzdění.Aby systém pomohl řidiči s monitorováním správného manévrování, automaticky zobrazí displej Top Rear Vision a aktivaci parkovacích senzorů.Systém provede měření dostupného prostoru pro parkování a výpočty vzdáleností pomocí ultrazvukových senzorů vestavěných v předním a zadním nárazníku vozidla.

Systém pomáhá s následujícími manévry:
A.Podélné parkování
B.Podélné vyparkování
C.Kolmé parkování
Činnost
► Jakmile se budete přiblížit k parkovišti, snižte rychlost vozidla na maximálně 30 km/h.
Aktivace funkce
Funkce se aktivuje prostřednictvím nabídky konfigurace vozidla.
WARNI NG
Aktivace funkce deaktivuje Blind Spot Detection.
NOTIC E
Funkci lze kdykoli deaktivovat, dokud nezačne manévr parkování nebo
vyparkování, stisknutím šipky v levém horním rohu stránky displeje.

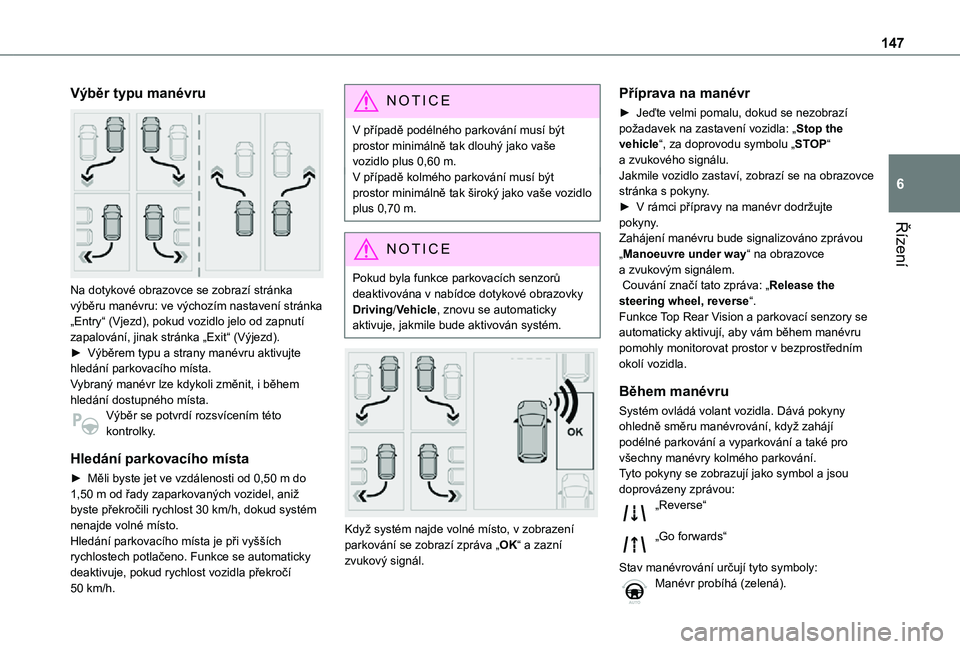

147
Řízení
6
Výběr typu manévru

Na dotykové obrazovce se zobrazí stránka výběru manévru: ve výchozím nastavení stránka „Entry“ (Vjezd), pokud vozidlo jelo od zapnutí zapalování, jinak stránka „Exit“ (Výjezd).► Výběrem typu a strany manévru aktivujte hledání parkovacího místa.Vybraný manévr lze kdykoli změnit, i během hledání dostupného místa.Výběr se potvrdí rozsvícením této kontrolky.
Hledání parkovacího místa
► Měli byste jet ve vzdálenosti od 0,50 m do 1,50 m od řady zaparkovaných vozidel, aniž byste překročili rychlost 30 km/h, dokud systém nenajde volné místo.Hledání parkovacího místa je při vyšších rychlostech potlačeno. Funkce se automaticky deaktivuje, pokud rychlost vozidla překročí 50 km/h.
NOTIC E
V případě podélného parkování musí být prostor minimálně tak dlouhý jako vaše vozidlo plus 0,60 m.V případě kolmého parkování musí být prostor minimálně tak široký jako vaše vozidlo plus 0,70 m.
NOTIC E
Pokud byla funkce parkovacích senzorů deaktivována v nabídce dotykové obrazovky Driving/Vehicle, znovu se automaticky aktivuje, jakmile bude aktivován systém.


Když systém najde volné místo, v zobrazení
parkování se zobrazí zpráva „OK“ a zazní zvukový signál.
Příprava na manévr
► Jeďte velmi pomalu, dokud se nezobrazí požadavek na zastavení vozidla: „Stop the vehicle“, za doprovodu symbolu „STOP“ a zvukového signálu.Jakmile vozidlo zastaví, zobrazí se na obrazovce stránka s pokyny.► V rámci přípravy na manévr dodržujte pokyny. Zahájení manévru bude signalizováno zprávou „Manoeuvre under way“ na obrazovce a zvukovým signálem. Couvání značí tato zpráva: „Release the steering wheel, reverse“.Funkce Top Rear Vision a parkovací senzory se automaticky aktivují, aby vám během manévru pomohly monitorovat prostor v bezprostředním okolí vozidla.
Během manévru
Systém ovládá volant vozidla. Dává pokyny ohledně směru manévrování, když zahájí podélné parkování a vyparkování a také pro
všechny manévry kolmého parkování.Tyto pokyny se zobrazují jako symbol a jsou doprovázeny zprávou:„Reverse“
„Go forwards“
Stav manévrování určují tyto symboly:Manévr probíhá (zelená).

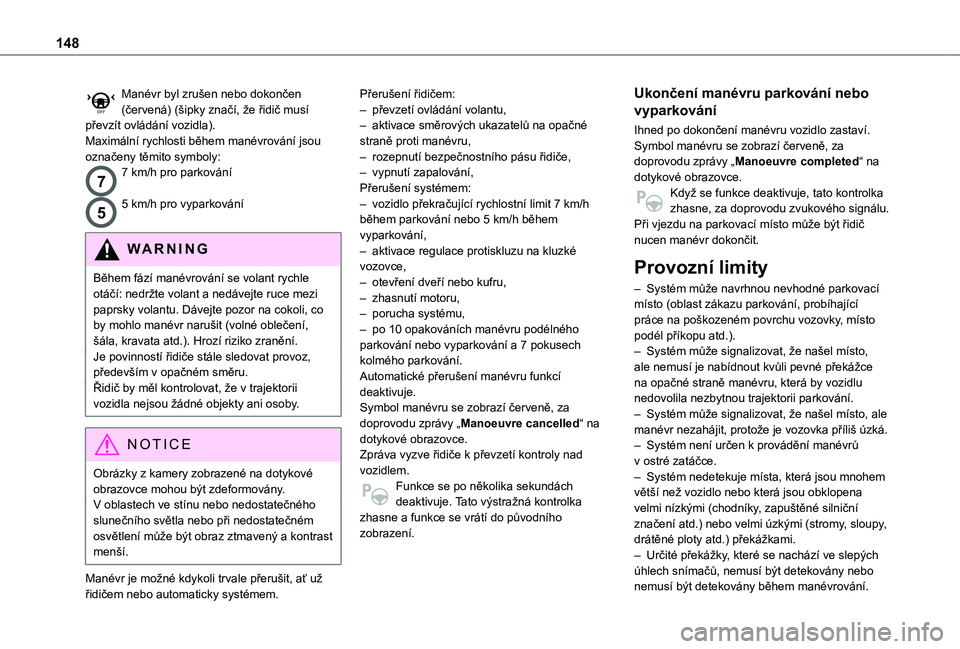

148
Manévr byl zrušen nebo dokončen (červená) (šipky značí, že řidič musí převzít ovládání vozidla).Maximální rychlosti během manévrování jsou označeny těmito symboly:
77 km/h pro parkování
55 km/h pro vyparkování
WARNI NG
Během fází manévrování se volant rychle otáčí: nedržte volant a nedávejte ruce mezi paprsky volantu. Dávejte pozor na cokoli, co by mohlo manévr narušit (volné oblečení, šála, kravata atd.). Hrozí riziko zranění.Je povinností řidiče stále sledovat provoz, především v opačném směru.Řidič by měl kontrolovat, že v trajektorii vozidla nejsou žádné objekty ani osoby.
NOTIC E
Obrázky z kamery zobrazené na dotykové obrazovce mohou být zdeformovány.V oblastech ve stínu nebo nedostatečného slunečního světla nebo při nedostatečném osvětlení může být obraz ztmavený a kontrast
menší.
Manévr je možné kdykoli trvale přerušit, ať už řidičem nebo automaticky systémem.
Přerušení řidičem:– převzetí ovládání volantu,– aktivace směrových ukazatelů na opačné straně proti manévru,– rozepnutí bezpečnostního pásu řidiče,– vypnutí zapalování,Přerušení systémem:– vozidlo překračující rychlostní limit 7 km/h během parkování nebo 5 km/h během vyparkování,– aktivace regulace protiskluzu na kluzké vozovce,– otevření dveří nebo kufru,– zhasnutí motoru,– porucha systému,– po 10 opakováních manévru podélného parkování nebo vyparkování a 7 pokusech kolmého parkování.Automatické přerušení manévru funkcí deaktivuje.Symbol manévru se zobrazí červeně, za doprovodu zprávy „Manoeuvre cancelled“ na dotykové obrazovce.
Zpráva vyzve řidiče k převzetí kontroly nad vozidlem.Funkce se po několika sekundách deaktivuje. Tato výstražná kontrolka zhasne a funkce se vrátí do původního zobrazení.
Ukončení manévru parkování nebo
vyparkování
Ihned po dokončení manévru vozidlo zastaví.Symbol manévru se zobrazí červeně, za doprovodu zprávy „Manoeuvre completed“ na dotykové obrazovce.Když se funkce deaktivuje, tato kontrolka zhasne, za doprovodu zvukového signálu.Při vjezdu na parkovací místo může být řidič nucen manévr dokončit.
Provozní limity
– Systém může navrhnou nevhodné parkovací místo (oblast zákazu parkování, probíhající práce na poškozeném povrchu vozovky, místo podél příkopu atd.).– Systém může signalizovat, že našel místo, ale nemusí je nabídnout kvůli pevné překážce na opačné straně manévru, která by vozidlu nedovolila nezbytnou trajektorii parkování.– Systém může signalizovat, že našel místo, ale manévr nezahájit, protože je vozovka příliš úzká.
– Systém není určen k provádění manévrů v ostré zatáčce.– Systém nedetekuje místa, která jsou mnohem větší než vozidlo nebo která jsou obklopena velmi nízkými (chodníky, zapuštěné silniční značení atd.) nebo velmi úzkými (stromy, sloupy, drátěné ploty atd.) překážkami.– Určité překážky, které se nachází ve slepých úhlech snímačů, nemusí být detekovány nebo nemusí být detekovány během manévrování.

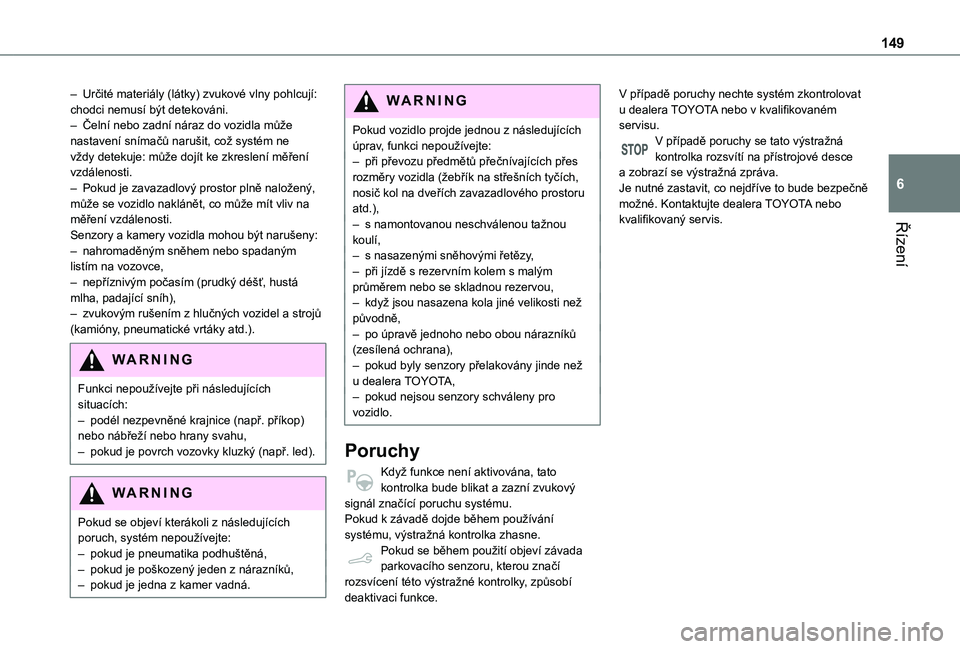

149
Řízení
6
– Určité materiály (látky) zvukové vlny pohlcují: chodci nemusí být detekováni.– Čelní nebo zadní náraz do vozidla může nastavení snímačů narušit, což systém ne vždy detekuje: může dojít ke zkreslení měření vzdálenosti.– Pokud je zavazadlový prostor plně naložený, může se vozidlo naklánět, co může mít vliv na měření vzdálenosti.Senzory a kamery vozidla mohou být narušeny:– nahromaděným sněhem nebo spadaným listím na vozovce,– nepříznivým počasím (prudký déšť, hustá mlha, padající sníh),– zvukovým rušením z hlučných vozidel a strojů (kamióny, pneumatické vrtáky atd.).
WARNI NG
Funkci nepoužívejte při následujících situacích:– podél nezpevněné krajnice (např. příkop) nebo nábřeží nebo hrany svahu,
– pokud je povrch vozovky kluzký (např. led).
WARNI NG
Pokud se objeví kterákoli z následujících poruch, systém nepoužívejte:– pokud je pneumatika podhuštěná,– pokud je poškozený jeden z nárazníků,– pokud je jedna z kamer vadná.
WARNI NG
Pokud vozidlo projde jednou z následujících úprav, funkci nepoužívejte:– při převozu předmětů přečnívajících přes rozměry vozidla (žebřík na střešních tyčích, nosič kol na dveřích zavazadlového prostoru atd.),– s namontovanou neschválenou tažnou koulí,– s nasazenými sněhovými řetězy,– při jízdě s rezervním kolem s malým průměrem nebo se skladnou rezervou,– když jsou nasazena kola jiné velikosti než původně,– po úpravě jednoho nebo obou nárazníků (zesílená ochrana),– pokud byly senzory přelakovány jinde než u dealera TOYOTA,– pokud nejsou senzory schváleny pro vozidlo.
Poruchy
Když funkce není aktivována, tato kontrolka bude blikat a zazní zvukový signál značící poruchu systému.Pokud k závadě dojde během používání systému, výstražná kontrolka zhasne.Pokud se během použití objeví závada parkovacího senzoru, kterou značí rozsvícení této výstražné kontrolky, způsobí
deaktivaci funkce.
V případě poruchy nechte systém zkontrolovat u dealera TOYOTA nebo v kvalifikovaném servisu.V případě poruchy se tato výstražná kontrolka rozsvítí na přístrojové desce a zobrazí se výstražná zpráva.Je nutné zastavit, co nejdříve to bude bezpečně možné. Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.

150
Kompatibilita paliva
Benzínové palivo vyhovující normě EN228, které obsahuje až 5 % a 10 % etanolu (v uvedeném pořadí).
Naftové palivo vyhovující normám EN590, EN16734 a EN16709, které obsahuje až 7 %, 10 %, 20 % a 30 % metyl esteru mastné kyseliny (v uvedeném pořadí). Při používání paliv B20 nebo B30, i když jen příležitostně, je třeba dodržovat zvláštní podmínky údržby, označované jako „náročné podmínky“.
Petrolejové naftové palivo vyhovující normě EN15940
WARNI NG
Používání jakékoli jiného typu (bio) paliva (rostlinné nebo živočišné oleje, čisté nebo ředěné, domácí palivo atd.) je přísně zakázáno (riziko poškození motoru a palivové soustavy).
NOTIC E
Jediná povolená palivová aditiva jsou taková, která splňují normy B715001 (benzín) nebo B715000 (nafta).
Nafta při nízké teplotě
Při teplotách pod 0 °C může hromadění petroleje v letním typu nafty bránit správné činnosti motoru. Při takových teplotách použijte zimní typ nafty a palivovou nádrž udržujte minimálně na 50 % plnou.Při teplotách pod -15 °C doporučujeme parkovat vozidlo pod přístřeškem (ve vyhřívané garáži), chcete-li se vyhnout problémům se startováním.
Cestování do zahraničí
Určitá paliva mohou motor vozidla poškodit.V některých zemích může být požadováno používání konkrétního paliva (konkrétní oktanové číslo, konkrétní značka atd.), aby bylo možné zajistit správnou funkci motoru.
Další informace získáte od dealera.
Tankování
Kapacita palivové nádrže: přibližně 61 litrů (benzín) nebo 50 litrů (nafta)Hladina rezervy: přibližně 6 litrů
Nízká hladina paliva
/2
1 1V případě nízké hladiny paliva se tato výstražná kontrolka na přístrojové desce rozsvítí, za doprovodu zprávy na displeji a zvukového signálu. Když se rozsvítí poprvé, zbývá v nádrži asi 6 litrů paliva.Dokud nedoplníte dostatečné množství paliva, bude se tato výstražná kontrolka zobrazovat při každém zapnutí zapalování, za doprovodu zprávy na displeji a zvukového signálu. Během jízdy se bude tato zpráva a zvukový signál opakovat se zvyšující se frekvencí, když se bude hladina paliva blížit 0.Aby vám nedošlo paliva, bude nutné co nejdříve dotankovat.Další informace o situaci, kdy vám dojde palivo (nafta), najdete v příslušné části.
W
ARNI NG
Stop & StartNikdy netankujte, když je motor v režimu STOP. Je třeba zapalování vypnout.

151
Praktické informace
7
Tankování
Je třeba doplnit alespoň 10 litrů paliva, aby to palivoměr zaznamenal.Otevření víčka plnicího otvoru může být doprovázeno zvukem způsobeným přívalem vzduchu. To je zcela běžné a dochází k tomu kvůli těsnění palivového systému.Zcela bezpečné tankování:► Vždy vypněte motor.► Odemkněte vozidlo pomocí systému Přístup a startování bez klíče.► Otevřete klapku plnicího otvoru paliva.

► U běžného klíče zasuňte klíč do víčka plnicího otvoru a potom jím otočte vlevo.

► Odšroubujte a sejměte víčko plnicího otvoru a položte jej na držák na klapce plnicího otvoru paliva.► Zasuňte hubici zcela dovnitř (zatlačením na kovový ventil A).► Naplňte nádrž. Nepokračujte za třetí vypnutí hubice, protože by mohlo dojít k poruše.► Nasaďte krytku plnicího otvoru zpět a zavřete ji otočením doprava.► Zatlačením na klapku plnicího otvoru paliva ji zavřete (vozidlo musí být odemknuto).

WARNI NG
Pokud je klapka plnicího otvoru paliva otevřená, zařízení brání otevření levých bočních dveří.Dveře lze však otevřít do poloviny.Chcete-li dveře použít, zavřete klapku plnicího otvoru paliva.
Vozidlo je vybaveno katalyzátorem, který pomáhá snižovat úroveň škodlivých emisí ve výfukových plynech.
WARNI NG
Pokud jste do vozidla natankovali nesprávné palivo, je třeba před startem motoru nechat nádrž odčerpat a natankovat správné palivo.
Přerušení přívodu paliva
Vaše vozidlo je vybaveno bezpečnostním systémem, který v případě nárazu přeruší přívod paliva.

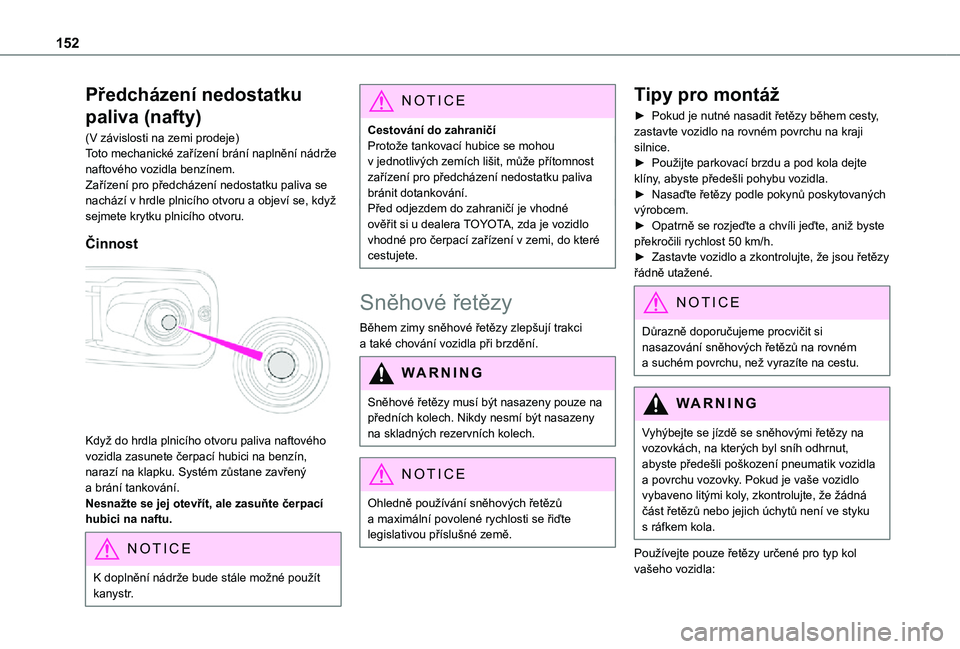

152
Předcházení nedostatku
paliva (nafty)
(V závislosti na zemi prodeje)Toto mechanické zařízení brání naplnění nádrže naftového vozidla benzínem.Zařízení pro předcházení nedostatku paliva se nachází v hrdle plnicího otvoru a objeví se, když sejmete krytku plnicího otvoru.
Činnost

Když do hrdla plnicího otvoru paliva naftového
vozidla zasunete čerpací hubici na benzín, narazí na klapku. Systém zůstane zavřený a brání tankování.Nesnažte se jej otevřít, ale zasuňte čerpací hubici na naftu.
NOTIC E
K doplnění nádrže bude stále možné použít kanystr.
NOTIC E
Cestování do zahraničíProtože tankovací hubice se mohou v jednotlivých zemích lišit, může přítomnost zařízení pro předcházení nedostatku paliva bránit dotankování.Před odjezdem do zahraničí je vhodné ověřit si u dealera TOYOTA, zda je vozidlo vhodné pro čerpací zařízení v zemi, do které cestujete.
Sněhové řetězy
Během zimy sněhové řetězy zlepšují trakci a také chování vozidla při brzdění.
WARNI NG
Sněhové řetězy musí být nasazeny pouze na předních kolech. Nikdy nesmí být nasazeny na skladných rezervních kolech.
NOTIC E
Ohledně používání sněhových řetězů a maximální povolené rychlosti se řiďte legislativou příslušné země.
Tipy pro montáž
► Pokud je nutné nasadit řetězy během cesty, zastavte vozidlo na rovném povrchu na kraji silnice.► Použijte parkovací brzdu a pod kola dejte klíny, abyste předešli pohybu vozidla.► Nasaďte řetězy podle pokynů poskytovaných výrobcem.► Opatrně se rozjeďte a chvíli jeďte, aniž byste překročili rychlost 50 km/h.► Zastavte vozidlo a zkontrolujte, že jsou řetězy řádně utažené.
NOTIC E
Důrazně doporučujeme procvičit si nasazování sněhových řetězů na rovném a suchém povrchu, než vyrazíte na cestu.
WARNI NG
Vyhýbejte se jízdě se sněhovými řetězy na vozovkách, na kterých byl sníh odhrnut, abyste předešli poškození pneumatik vozidla a povrchu vozovky. Pokud je vaše vozidlo vybaveno litými koly, zkontrolujte, že žádná část řetězů nebo jejich úchytů není ve styku s ráfkem kola.
Používejte pouze řetězy určené pro typ kol vašeho vozidla:
