2021 TOYOTA PROACE CITY VERSO Návod na použití (in Czech)

153
Praktické informace
7
Velikost původní pneumatikyMaximální velikost článku (mm)
195/65 R159
205/60 R16
205/55 R17
215/65 R16
215/60 R17Řetězy nelze použít.
Můžete použít také sněhové návleky.Další informace vám poskytne dealer TOYOTA nebo kvalifikovaný servis.
Tažné zařízení
Distribuce zatížení► Zatížení v přívěsu rozdělte tak, aby nejtěžší věci byly co nejblíže k ose a aby se zatížení na kouli tažného zařízení blížilo povolenému maximu, ale aby je nepřekročilo.Hustota vzduchu se s rostoucí nadmořskou výškou snižuje, čímž se snižuje také výkon motoru. Maximální hmotnost brzděného přívěsu musí být snížena o 10 % na každých 1000 metrů nadmořské výšky.
NOTIC E
Používejte tažná zařízení a jejich neupravené vybavení schválení společností TOYOTA. Montáž by měl provádět TOYOTA dealer nebo kvalifikovaný servis.Pokud není tažné zařízení namontováno dealerem TOYOTA, musí být namontována v souladu s pokyny výrobce vozidla.Při použití schváleného tažného zařízení jsou automaticky zakázány některé funkce asistentů při jízdě nebo manévrování.
WARNI NG
Dodržujte maximální povolenou tažnou hmotnost uvedenou v registračním certifikátu vozidla, na štítku výrobce a v části Technické charakteristiky v této příručce.Dodržování maximálního povoleného zatížení na kouli tažného zařízení zahrnuje také použití příslušenství (nosiče kol, boxy na tažné zařízení atd.).
WARNI NG
Dodržujte platné zákony země, ve které jezdíte.

154

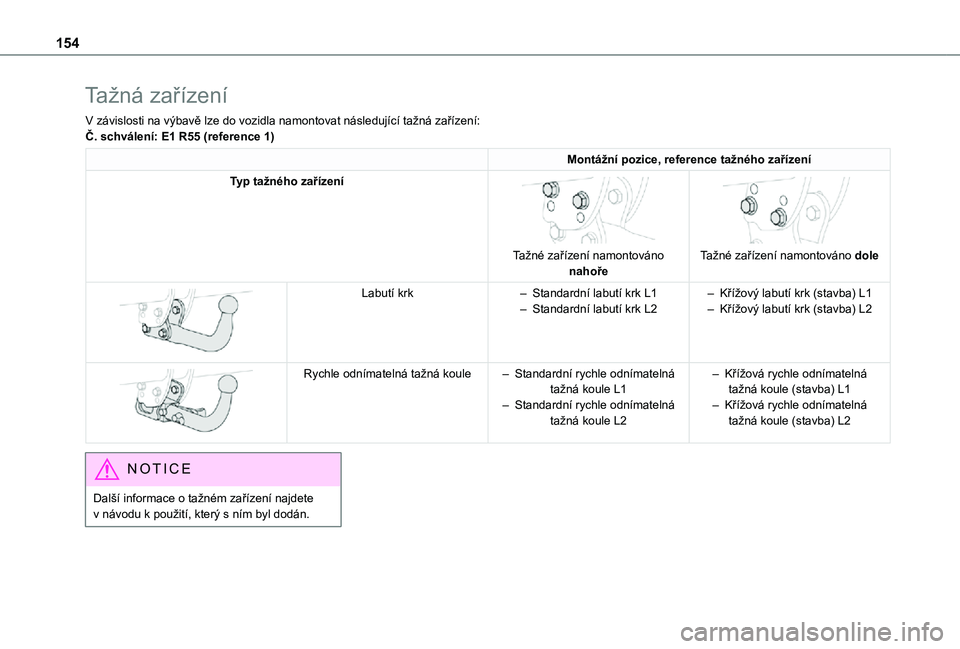

Tažná zařízení
V závislosti na výbavě lze do vozidla namontovat následující tažná zařízení:Č. schválení: E1 R55 (reference 1)
Montážní pozice, reference tažného zařízení
Typ tažného zařízení

Tažné zařízení namontováno nahoře


Tažné zařízení namontováno dole


Labutí krk– Standardní labutí krk L1– Standardní labutí krk L2– Křížový labutí krk (stavba) L1– Křížový labutí krk (stavba) L2


Rychle odnímatelná tažná koule– Standardní rychle odnímatelná tažná koule L1– Standardní rychle odnímatelná tažná koule L2
– Křížová rychle odnímatelná tažná koule (stavba) L1– Křížová rychle odnímatelná tažná koule (stavba) L2
NOTIC E
Další informace o tažném zařízení najdete v návodu k použití, který s ním byl dodán.

155
Praktické informace
7

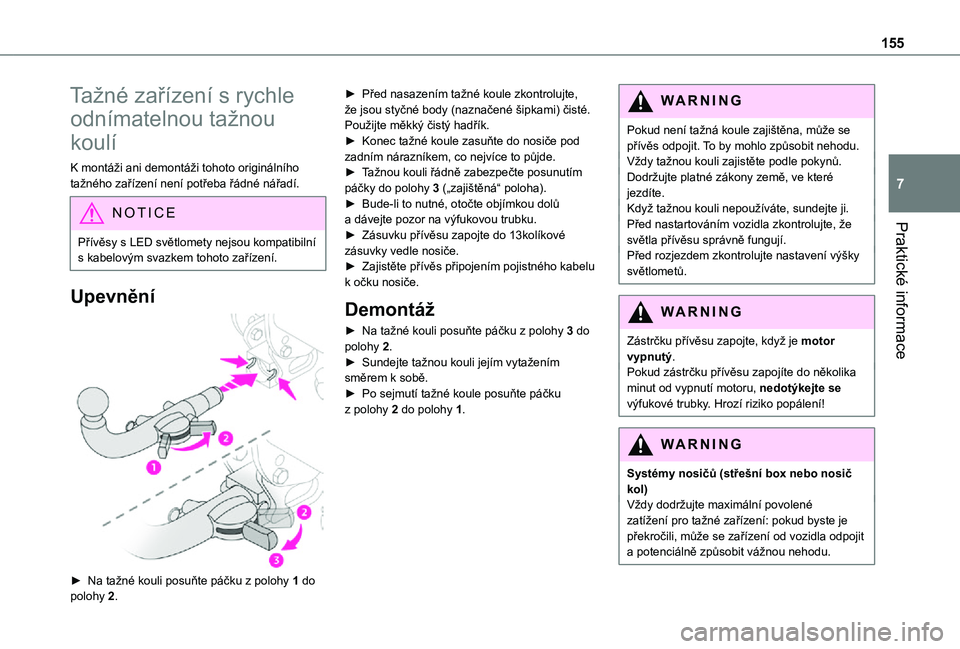

Tažné zařízení s rychle
odnímatelnou tažnou
koulí
K montáži ani demontáži tohoto originálního tažného zařízení není potřeba řádné nářadí.
NOTIC E
Přívěsy s LED světlomety nejsou kompatibilní
s kabelovým svazkem tohoto zařízení.
Upevnění

► Na tažné kouli posuňte páčku z polohy 1 do
polohy 2.
► Před nasazením tažné koule zkontrolujte, že jsou styčné body (naznačené šipkami) čisté. Použijte měkký čistý hadřík.► Konec tažné koule zasuňte do nosiče pod zadním nárazníkem, co nejvíce to půjde.► Tažnou kouli řádně zabezpečte posunutím páčky do polohy 3 („zajištěná“ poloha).► Bude-li to nutné, otočte objímkou dolů a dávejte pozor na výfukovou trubku.► Zásuvku přívěsu zapojte do 13kolíkové zásuvky vedle nosiče.► Zajistěte přívěs připojením pojistného kabelu k očku nosiče.
Demontáž
► Na tažné kouli posuňte páčku z polohy 3 do polohy 2.► Sundejte tažnou kouli jejím vytažením směrem k sobě.► Po sejmutí tažné koule posuňte páčku z polohy 2 do polohy 1.
WARNI NG
Pokud není tažná koule zajištěna, může se přívěs odpojit. To by mohlo způsobit nehodu.Vždy tažnou kouli zajistěte podle pokynů.Dodržujte platné zákony země, ve které jezdíte.Když tažnou kouli nepoužíváte, sundejte ji.Před nastartováním vozidla zkontrolujte, že světla přívěsu správně fungují.Před rozjezdem zkontrolujte nastavení výšky světlometů.
WARNI NG
Zástrčku přívěsu zapojte, když je motor vypnutý.Pokud zástrčku přívěsu zapojíte do několika minut od vypnutí motoru, nedotýkejte se výfukové trubky. Hrozí riziko popálení!
WARNI NG
Systémy nosičů (střešní box nebo nosič kol)Vždy dodržujte maximální povolené zatížení pro tažné zařízení: pokud byste je překročili, může se zařízení od vozidla odpojit
a potenciálně způsobit vážnou nehodu.

156
NOTIC E
Další informace o technických údajích motoru a hmotnosti brzděného přívěsu a konkrétně o maximálním zatížení taženého zařízení najdete v příslušné části.
WARNI NG
Pokud nechcete táhnout přívěs, odpojte rychle odnímatelnou tažnou kouli.
Režim úspory energie
Systém, který řídí dobu trvání používání některých funkcí, aby byla zachována dostatečná úroveň nabití baterie.Po vypnutí motoru a po maximální souhrnnou dobu asi 40 minut můžete nadále používat funkce, jako například audio a telematický systém, stěrače, tlumená světla, vnitřní světla
atd.
Přepnutí na režim
Zpráva značící, že vozidlo bylo přepnuto do úsporného režimu, se zobrazí na přístrojové desce a aktivní funkce se přepnou do pohotovostního režimu.
NOTIC E
Pokud probíhá telefonický hovor, bude asi 10 minut udržován pomocí hands-free audio systému.
Ukončení režimu
Tyto funkce budou automaticky znovu aktivovány při příštím použití vozidlaChcete-li tyto funkce obnovit okamžitě, nastartujte motor a nechte jej běžet:– maximálně 10 minut, chcete-li vybavení používat asi 5 minut,– více než 10 minut, chcete-li vybavení používat asi 30 minut.Nechte motor běžet po uvedenou dobu, aby bylo zajištěno dostatečné nabití baterie.Za účelem nabíjení baterie opakovaně a nepřetržitě nerestartujte motor.
WARNI NG
Vybitá baterie brání nastartování motoru.Další informace o 12V baterii najdete v příslušné části.
Režim snížení zatížení
Systém, který řídí používání určitých funkcí na základě zbývající úrovně nabití baterie.Během jízdy vozidla funkce snížení zatížení dočasně deaktivuje některé funkce, jako například klimatizaci a vyhřívání zadního skla.Deaktivované funkce se znovu aktivují automaticky, jakmile to podmínky dovolí.
Střešní tyče / Střešní
nosič
WARNI NG
DoporučeníZátěž rozložte rovnoměrně tak, abyste nepřetížili jednu stranu.Nejtěžší předměty umístěte co nejblíže ke střeše.Náklad bezpečně zajistěte.Jeďte opatrně: vozidlo může být náchylnější
vůči působení bočního větru a může být narušena jeho stabilita.Pravidelně kontrolujte bezpečnost a řádné upevnění střešních tyčí a nosičů, minimálně před každou jízdou.Jakmile střešní tyče nepotřebujete, demontujte je.

157
Praktické informace
7
WARNI NG
Při nakládání (když náklad nepřesahuje 40 cm na výšku) na střechu nepřekračujte následující zatížení:– Příčné tyče na podélných tyčích: 80 kg.– Dvě příčné tyče přišroubované na střechu: 100 kg.– Tři příčné tyče přišroubované na střechu: 150 kg.– Hliníkový nosič: 120 kg.– Ocelový nosič: 115 kg.Pokud výška přesahuje 40 cm, přizpůsobte rychlosti vozidla profilu vozovky, abyste předešli poškození střešních tyčí nebo nosiče a jejich upevnění k vozidlu.Informace o nařízeních týkajících se přepravy předmětů delších než vozidlo najdete v legislativě vašeho státu.


WARNI NG
Při nakládání 7místného modelu (když náklad nepřesahuje 40 cm na výšku) na střechu nepřekračujte následující zatížení:– Tři příčné tyče přišroubované na střechu: 100 kg.– Hliníkový nosič: 70 kg.– Ocelový nosič: 65 kg.
WARNI NG
Jako bezpečnostní opatření a za účelem ochrany před poškozením střechy je důležité používat střešní tyče a nosiče schválené pro vaše vozidlo.Dodržujte pokyny k montáži a používání uvedené v příručce dodané se střešními tyčemi a nosiči.


Pro upevnění příčných střešních tyčí nebo střešního nosiče použijte upevňovací body určené k tomuto účelu:
► Sejměte krytky úchytů namontované na vozidle.► Jednotlivé úchyty vložte na místo a po jednom je zajistěte ke střeše.► Ujistěte se, že střešní tyče nebo nosiče jsou správně upevněny (tím, že s nimi zatřesete).Tyče lze pro jednotlivé upevňovací body přizpůsobit.
Kapota
WARNI NG
Stop & StartPřed prováděním jakýchkoli prací pod kapotou je třeba vypnout zapalování, aby nehrozilo zranění kvůli automatickému přepnutí na režim START.
NOTIC E
Umístění páčky pro uvolnění kapoty v interiéru brání otevření kapoty, když jsou zavřeny levé přední dveře.
WARNI NG
Když je motor horký, manipulujte s vnějším bezpečnostním úchytem a podpěrou kapoty opatrně (riziko popálení) s pomocí chráněné oblasti.Když je kapota otevřena, dávejte pozor, abyste nepoškodili bezpečností úchyt.Kapotu neotevírejte, pokud fouká silný vítr.

158
WARNI NG
Chlazení motoru po zastaveníPo vypnutí motoru se může spustit chladicí ventilátor motoru.Dávejte pozor, aby se do lopatek ventilátoru nezachytily nějaké předměty nebo oblečení.
Otevírání
► Otevřete levé přední dveře.

► Zatáhněte za uvolňovací páčku, která se nachází v dolní části dveřního rámu, směrem k sobě.► Zvedněte bezpečnostní úchyt a poté kapotu.

► Vypněte podpěru z pouzdra a vložte ji do otvoru pro podpěru, aby držela kapotu otevřenou.
Zavření
► Vytáhněte podpěru z otvoru.► Upevněte podpěru do pouzdra.► Dávejte kapotu dolů a ke konci zdvihu ji pusťte.► Zatažením za kapotu zkontrolujte, že je řádně zajištěna.
WARNI NG
Kvůli přítomnosti elektrického vybavení pod kapotou se doporučuje omezit její vystavení vodě (déšť, mytí atd.).
Motorový prostor
Motor znázorněný v příkladu je pouze ilustrační.Poloha následujících prvků se může lišit:– Vzduchový filtr– Ponorná měrka motorového oleje– Víčko plnicího otvoru motorového oleje
Benzínový motor

Naftový motor

1.Nádržka na kapalinu do ostřikovačů
2.Nádržka na chladicí kapalinu motoru
3.Nádržka na brzdovou kapalinu
4.Baterie/pojistky
5.Vzdálený bod uzemnění (-)
6.Pojistková skříň
7.Vzduchový filtr

159
Praktické informace
7
8.Víčko plnicího otvoru motorového oleje
9.Ponorná měrka motorového oleje
WARNI NG
Systém naftového paliva působí pod velmi vysokým tlakem.Všechny práce na tomto okruhu smí provádět pouze dealer TOYOTA nebo kvalifikovaný servis.
Kontrola hladiny
Všechny následující hladiny pravidelně kontrolujte v souladu s plánem servisu od výrobce. V případě potřeby je doplňte, pokud není uvedeno jinak.Pokud hladina výrazně klesne, nechte příslušný systém zkontrolovat u dealera TOYOTA nebo v kvalifikovaném servisu.
WARNI NG
Kapaliny musí splňovat požadavky výrobce a být vhodné pro motor vozidla.
WARNI NG
Protože některé oblasti motoru mohou být extrémně horké (riziko popálení) a protože chladicí ventilátor se může kdykoli spustit (i když je zapalování vypnuté), při práci pod kapotou buďte opatrní.
Použité produkty
WARNI NG
Vyhýbejte se delšímu kontaktu použitého oleje nebo kapalin s pokožkou.Většina těchto kapalin je pro zdraví škodlivá a velmi žíravá.
ECO
Použitý olej ani kapaliny nevylévejte do kanalizace ani do půdy.Použitý olej slijte do nádoby vyhrazené pro tento účel u dealera TOYOTA nebo v kvalifikovaném servisu.
Motorový olej
Hladinu kontrolujte, když byl motor vypnut
minimálně 30 minut a když vozidlo stojí na rovině, buď pomocí ukazatele hladiny oleje na přístrojové desce, když je zapnuté zapalování
(u vozidel vybavených elektrickou měrkou), nebo pomocí ponorné měrky.Je normální doplňovat olej mezi dvěma návštěvami servisu (nebo výměnami oleje). Hladinu oleje doporučujeme kontrolovat a případně doplnit každých 5000 km.
WARNI NG
Aby bylo možné zachovat spolehlivost motoru
a systému řízení emisí, nikdy nepoužívejte v motorovém oleji aditiva.
Kontrolka pomocí ponorné měrky
Informace o umístění ponorné měrky najdete na ilustraci příslušného motorového prostoru.► Ponornou měrku uchopte za barevnou část a celou ji vytáhněte.► Konec ponorné měrky otřete čistým hadříkem, který nepouští vlákna.

► Ponornou měrku znovu zasuňte a zatlačte zcela dolů a poté ji vytáhněte a pohledem zkontrolujte hladinu oleje: správná hladina je mezi značkami A (max) a B (min).Motor nestartujte, pokud je hladina:

160
– Nad značkou A: Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.– Pod značkou B: Ihned doplňte motorový olej.
WARNI NG
Třída olejePřed doplněním nebo výměnou motorového oleje zkontrolujte, že je olej vhodný pro motor a že vyhovuje doporučením
v servisním plánu dodaném s vozidlem (nebo dostupným od vašeho dealera TOYOTA nebo v kvalifikovaném servisu).Používání nedoporučovaného oleje může v případě poruchy motoru vést ke zneplatnění smluvní záruky.
Doplnění hladiny motorového oleje
Umístění krytky plnicího otvoru oleje je znázorněno na příslušném obrázku rozložení součástí pod kapotou.► Olej přidávejte po trochách a dbejte na to, abyste jej nevylili do motorového prostoru (riziko požáru).► Před opětovnou kontrolou pomocí ponorné měrky několik minut počkejte.► Je-li třeba, přilijte více oleje.► Po kontrole hladiny opatrně nasaďte víčko plnicího otvoru oleje a ponorkou měrku do příslušné trubky.
NOTIC E
Během 30 minut po doplnění oleje není kontrolka provedená pomocí ukazatele hladiny oleje na přístrojové desce při zapnutém zapalování platná.
Brzdová kapalina
Hladina této kapaliny by se měla blížit značce „MAX“. Pokud tomu tak není, zkontrolujte opotřebení brzdových destiček.Informace o tom, jak často je třeba brzdovou kapalinu vyměňovat, najdete v servisním plánu výrobce.
WARNI NG
Při doplňování krytku očistěte, než ji nasadíte zpět. Používejte pouze brzdovou kapalinu DOT4 z utěsněné nádoby.
Chladicí kapalina motoru
Hladinu chladicí kapaliny motoru pravidelně kontrolujte.Je normální doplňovat tuto kapalinu i mezi dvěma návštěvami servisu.Kontrola i doplnění musí probíhat, jen když je motor studený.Nízká hladina znamená riziko závažného poškození motoru.
Hladina této kapaliny by se měla blížit značce „MAX“, ale nikdy by ji neměla přesáhnout.Pokud je hladina blízko značce „MIN“ nebo pod ní, je třeba kapalinu doplnit.Když je motor horký, teplota této kapaliny není regulována ventilátorem.Kromě toho protože je chladicí soustava natlakovaná, počkejte minimálně hodinu po vypnutí motoru, než provedete jakoukoli činnost.Aby se předešlo riziku opaření, pokud potřebujete kapalinu doplnit, omotejte víčko látkou a odšroubujte je o dvě otočení, čímž uvolníte tlak.Jakmile tlak klesne, sejměte víčko a doplňte kapalinu na požadovanou hladinu.
Kapalina do ostřikovačů
V případě potřeby ji doplňte na požadovanou úroveň.Kapacita nádrže:– 5,3 l pro verze do „velmi chladného prostředí“– 2,2 l pro ostatní verze
Specifikace kapaliny
Kapalinu je třeba doplnit připravenou směsí.V zimě (teploty pod nulou) je třeba používat kapalinu s činidlem, které brání mrznutí a je vhodné pro převažující klimatické podmínky, aby byly všechny prvky systému ochráněny (čerpadlo, nádrž, potrubí, trysky atd.).
