V případě nepojízdnosti
8

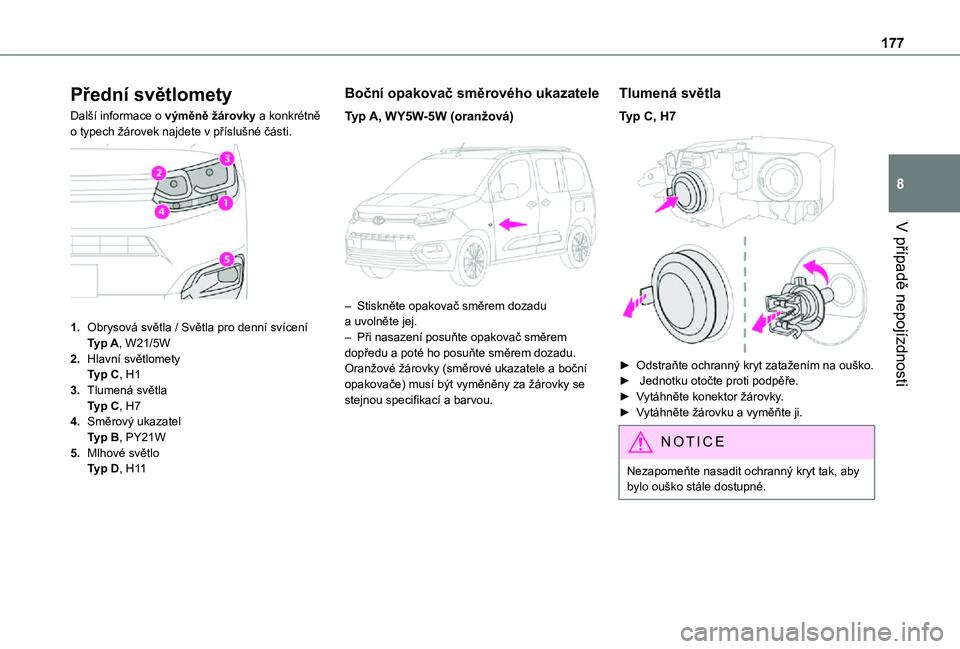

Přední světlomety
Další informace o výměně žárovky a konkrétně o typech žárovek najdete v příslušné části.

1.Obrysová světla / Světla pro denní svíceníTyp A, W21/5W
2.Hlavní světlometyTyp C, H1
3.Tlumená světlaTyp C, H7
4.Směrový ukazatelTyp B, PY21W
5.Mlhové světloTyp D, H11
Boční opakovač směrového ukazatele
Typ A, WY5W-5W (oranžová)

– Stiskněte opakovač směrem dozadu a uvolněte jej.– Při nasazení posuňte opakovač směrem dopředu a poté ho posuňte směrem dozadu.Oranžové žárovky (směrové ukazatele a boční opakovače) musí být vyměněny za žárovky se stejnou specifikací a barvou.
Tlumená světla
Typ C, H7

► Odstraňte ochranný kryt zatažením na ouško. ► Jednotku otočte proti podpěře.► Vytáhněte konektor žárovky.► Vytáhněte žárovku a vyměňte ji.
NOTIC E
Nezapomeňte nasadit ochranný kryt tak, aby bylo ouško stále dostupné.

178

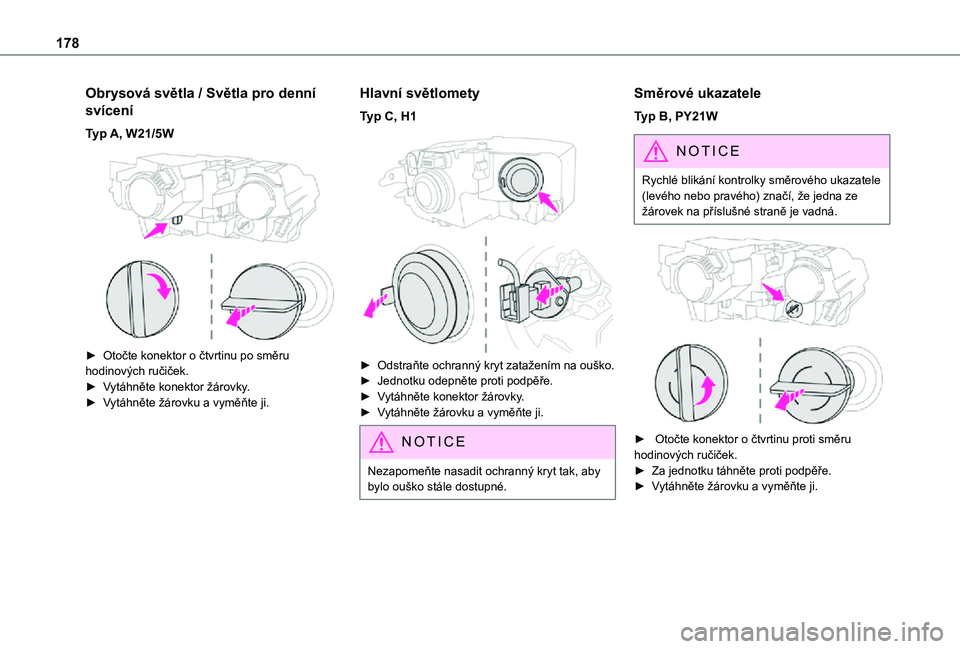

Obrysová světla / Světla pro denní
svícení
Typ A, W21/5W

► Otočte konektor o čtvrtinu po směru hodinových ručiček.► Vytáhněte konektor žárovky.► Vytáhněte žárovku a vyměňte ji.
Hlavní světlomety
Typ C, H1

► Odstraňte ochranný kryt zatažením na ouško.► Jednotku odepněte proti podpěře.► Vytáhněte konektor žárovky.► Vytáhněte žárovku a vyměňte ji.
NOTIC E
Nezapomeňte nasadit ochranný kryt tak, aby bylo ouško stále dostupné.
Směrové ukazatele
Typ B, PY21W
NOTIC E
Rychlé blikání kontrolky směrového ukazatele (levého nebo pravého) značí, že jedna ze žárovek na příslušné straně je vadná.


► Otočte konektor o čtvrtinu proti směru hodinových ručiček.► Za jednotku táhněte proti podpěře.
► Vytáhněte žárovku a vyměňte ji.

179
V případě nepojízdnosti
8
Přední mlhová světla
Typ D, H11

► Mezi světlo a kryt zasuňte plochý šroubovák.► Zatažením a zapáčením kryt odepněte.

► Demontujte dva upevňovací šrouby modulu► Vytáhněte modul z pouzdra.

► Zatlačte na pojistnou sponu a odpojte konektor.► Otočte držák žárovky o čtvrtinu proti směru hodinových ručiček.► Vytáhněte držák žárovky.► Vyměňte vadnou žárovku.
NOTIC E
Chcete-li tyto žárovky vyměnit, můžete se také obrátit na dealera TOYOTA nebo kvalifikovaný servis.
Zadní světlomety
Další informace o výměně žárovky a konkrétně o typech žárovek najdete v příslušné části.
S bočními výklopnými dveřmi /
dveřmi zavazadlového prostoru
1.Brzdová světla / obrysová světlaTyp B, P21/5W
2.Směrové ukazateleTyp B, PY21W (žlutá)
3.Couvací světlaTyp B, P21W
4.Mlhová světlaTyp B, P21W

180

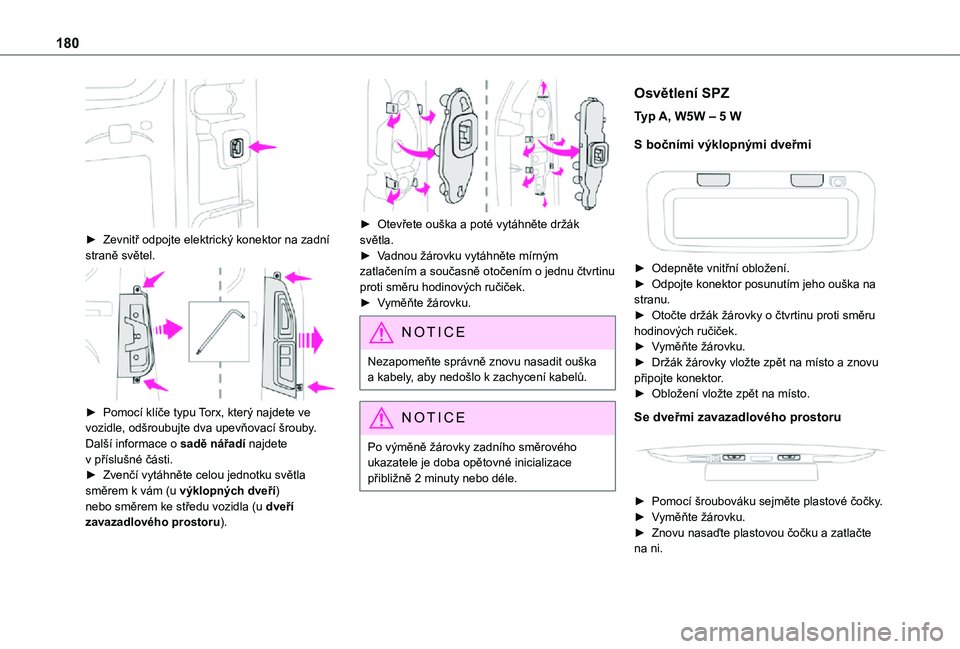

► Zevnitř odpojte elektrický konektor na zadní straně světel.

► Pomocí klíče typu Torx, který najdete ve vozidle, odšroubujte dva upevňovací šrouby.Další informace o sadě nářadí najdete v příslušné části.► Zvenčí vytáhněte celou jednotku světla směrem k vám (u výklopných dveří) nebo směrem ke středu vozidla (u dveří zavazadlového prostoru).

► Otevřete ouška a poté vytáhněte držák světla.► Vadnou žárovku vytáhněte mírným zatlačením a současně otočením o jednu čtvrtinu proti směru hodinových ručiček.► Vyměňte žárovku.
NOTIC E
Nezapomeňte správně znovu nasadit ouška a kabely, aby nedošlo k zachycení kabelů.
NOTIC E
Po výměně žárovky zadního směrového ukazatele je doba opětovné inicializace přibližně 2 minuty nebo déle.
Osvětlení SPZ
Typ A, W5W – 5 W
S bočními výklopnými dveřmi


► Odepněte vnitřní obložení.► Odpojte konektor posunutím jeho ouška na stranu.► Otočte držák žárovky o čtvrtinu proti směru hodinových ručiček.► Vyměňte žárovku.► Držák žárovky vložte zpět na místo a znovu připojte konektor.► Obložení vložte zpět na místo.
Se dveřmi zavazadlového prostoru


► Pomocí šroubováku sejměte plastové čočky.► Vyměňte žárovku.► Znovu nasaďte plastovou čočku a zatlačte na ni.

181
V případě nepojízdnosti
8
Třetí brzdové světlo
Typ A, W16W – 16 W

– Odšroubujte dvě matice.– Zasuňte tyče.– Je-li třeba, odpojte konektor, aby bylo možné světlo vytáhnout.– Vyměňte žárovku.
Výměna pojistky
Přístup k nářadí




Vytahovací pinzeta se nachází za krytem pojistkové skříně.
► Odepněte kryt zatažením za levou horní a pak pravou horní část.► Kryt zcela sejměte.
► Vytáhněte pinzetu z pouzdra.
Výměna pojistky
Před výměnou pojistky:► Určete příčinu poruchy a opravte ji.► Zastavte veškerý odběr elektřiny.► Znehybněte vozidlo a vypněte zapalování.► Určete vadnou pojistku pomocí aktuálních tabulek a diagramů pro přiřazení.Při výměně pojistky je nutné:► používat speciální pinzetu k vytažení pojistky z pouzdra a zkontrolovat stav jejího vlákna,► vždy vyměnit vadnou pojistku za pojistku se stejnou klasifikační třídou (stejnou barvou), protože použití jiné klasifikační třídy může způsobit poruchu – riziko požáru.Pokud se závada objeví znovu po výměně pojistky, nechte elektrický systém zkontrolovat u dealera TOYOTA nebo v kvalifikovaném servisu.
NOTIC E
Tabulky přiřazení pojistek a příslušné diagramy získáte od dealera TOYOTA nebo v kvalifikovaném servisu.

182
WARNI NG
Výměna pojistky, která není uvedena v tabulce přidělení, může způsobit závažné poškození vozidla. Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.




DobráVadná

Pinzeta
NOTIC E
Montáž elektrického příslušenstvíElektrický systém vašeho vozidla je navržen tak, aby fungoval se standardním nebo volitelným vybavením.
Před montáží jiného elektrického vybavení nebo příslušenství do vozidla kontaktujte TOYOTA dealera nebo kvalifikovaný servis.
WARNI NG
Společnost TOYOTA nepřijímá odpovědnost za náklady vzniklé při opravě vozidla nebo nápravě poruch vyplývajících z montáže příslušenství, které nedodává ani nedoporučuje společnost TOYOTA a které nebylo namontováno v souladu s pokyny, především pokud kombinovaná spotřeba dalšího připojeného vybavení překračuje 10 miliampérů.
NOTIC E
Další informace o montáži tažného zařízení nebo vybavení typu TAXI vám poskytne dealer TOYOTA.
Pojistky palubní desky
Pojistková skříň se nachází v dolní části palubní desky (na levé straně).
Přístup k pojistkám
► Odepněte kryt zatažením za levou horní a pak pravou horní část.Níže popsané pojistky se liší podle výbavy vašeho vozidla.

Č. pojistkyTřída (A)Funkce
F110Bezdrátová nabíječka chytrého telefonu, vnitřní elektrochromové zpětné zrcátko
F415Klakson
F620Čerpadlo kapaliny do ostřikovačů
F71012V zásuvka (zadní)
F1030Modul elektrických zámků
F1310Ovládání telematického systému a rádia

183
V případě nepojízdnosti
8
Č. pojistkyTřída (A)Funkce
F145Alarm, pokročilá telematická jednotka
F193Jednotka rozhraní přívěsu
F235Běžná jednotka rozhraní přívěsu
F275Další topení
F2920Audio systém, dotyková obrazovka
F3115Audio systém (jako příslušenství)
F321512V zásuvka (přední)
F345Ovládání zrcátek
F365USB port
Pojistky motorového
prostoru
Pojistková skříň se nachází v motorovém prostoru v blízkosti baterie.
Přístup k pojistkám

► Uvolněte dvě západky A.► Sejměte kryt.► Vyměňte pojistku.► Po skončení práce kryt opatrně zavřete a poté zajistěte dvě západky A, aby byla
pojistková skříň řádně uzavřena.

Č. pojistkyTřída(A)Funkce
F1615Přední mlhové světlo
F1810Pravý hlavní světlomet
F1910Levý hlavní světlomet
F2940Stěrače čelního skla

184
12V baterie
Postup startování motoru pomocí jiné baterie nebo nabíjení vybité baterie
Olověné startovací baterie
ECO
Baterie obsahují škodlivé látky, jako například
kyselinu sírovou a olovo.Je třeba je likvidovat v souladu s předpisy a za žádných okolností nesmí být likvidovány s běžným domácím odpadem.Použité baterie dálkového ovladače a autobaterie odneste na speciální sběrné místo.
WARNI NG
Při manipulaci s baterií si chraňte oči a obličej.Všechny činnosti s baterií je třeba provádět na dobře větraném místě, mimo otevřený oheň a zdroje jiskření, aby nedošlo k riziku výbuchu nebo požáru.Po práci si umyjte ruce.
WARNI NG
Verze vybavené systémem Stop & Start jsou vybaveny 12V olověnou baterií specifické technologie a vlastností.Tu by měl vyměňovat pouze dealer TOYOTA nebo kvalifikovaný servis.
Přístup k baterii
Baterie se nachází pod kapotou.► Kapotu otevřete pomocí uvolňovací páčky v interiéru a poté venkovní bezpečnostní úchyt.► Zajistěte kapotu otevřenou.

Záporný (-) pól baterie není přístupný.V blízkosti baterie se nachází vzdálený bod uzemnění.
NOTIC E
Další informace o kapotě a motoru najdete v příslušných částech.
Startování pomocí jiné
baterie
Když je baterie vašeho vozidla vybitá, lze motor nastartovat pomocí záložní baterie (externí nebo z jiného vozidla) a startovacích kabelů nebo pomocí přídavné baterie.
WARNI NG
Nikdy motor nestartujte připojením nabíječky baterií.Nikdy nepoužívejte přídavnou baterii s napětím 24 V nebo vyšším.Předem zkontrolujte, zda má záložní baterie jmenovité napětí 12 V a kapacitu minimálně stejnou jako vybitá baterieDvě vozidla musí být ve vzájemném kontaktu.Vypněte všechna elektrická zařízení v obou vozidlech (audio systém, osvětlení, stěrače atd.).Ujistěte se, že startovací kabely nejsou v blízkosti jakýchkoli pohyblivých částí motoru (ventilátor, řemen atd.).Neodpojujte (+) pól, když motor běží.
