2021 TOYOTA PROACE CITY VERSO Instrukcja obsługi (in Polish)

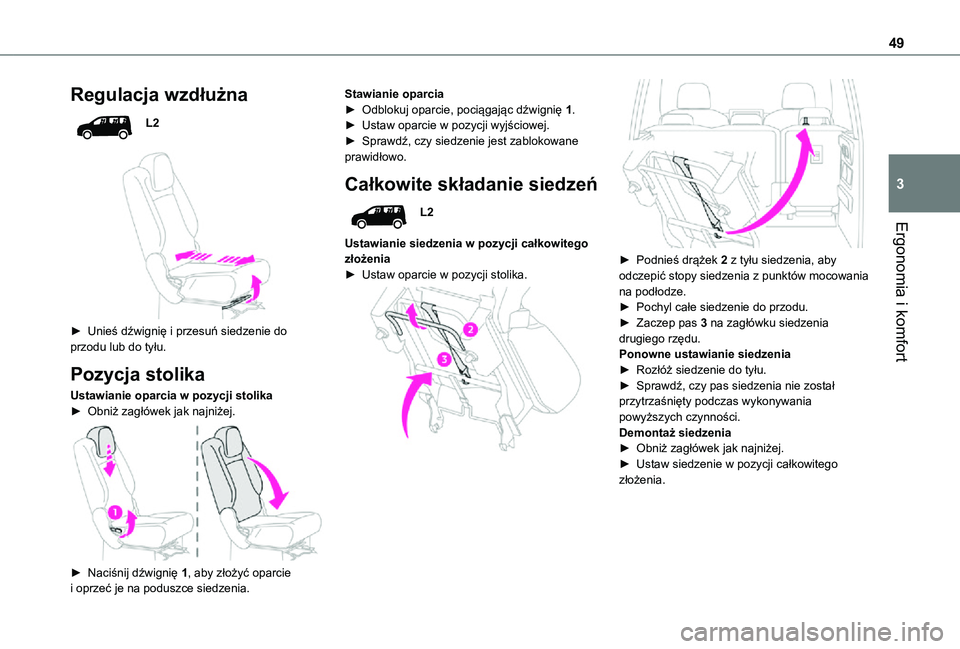

49
Ergonomia i komfort
3
Regulacja wzdłużna
L2


► Unieś dźwignię i przesuń siedzenie do przodu lub do tyłu.
Pozycja stolika
Ustawianie oparcia w pozycji stolika► Obniż zagłówek jak najniżej.

► Naciśnij dźwignię 1, aby złożyć oparcie i oprzeć je na poduszce siedzenia.
Stawianie oparcia► Odblokuj oparcie, pociągając dźwignię 1.► Ustaw oparcie w pozycji wyjściowej.► Sprawdź, czy siedzenie jest zablokowane prawidłowo.
Całkowite składanie siedzeń
L2
Ustawianie siedzenia w pozycji całkowitego złożenia► Ustaw oparcie w pozycji stolika.


► Podnieś drążek 2 z tyłu siedzenia, aby odczepić stopy siedzenia z punktów mocowania na podłodze.► Pochyl całe siedzenie do przodu.► Zaczep pas 3 na zagłówku siedzenia drugiego rzędu.Ponowne ustawianie siedzenia► Rozłóż siedzenie do tyłu.► Sprawdź, czy pas siedzenia nie został przytrzaśnięty podczas wykonywania powyższych czynności.Demontaż siedzenia► Obniż zagłówek jak najniżej.► Ustaw siedzenie w pozycji całkowitego złożenia.

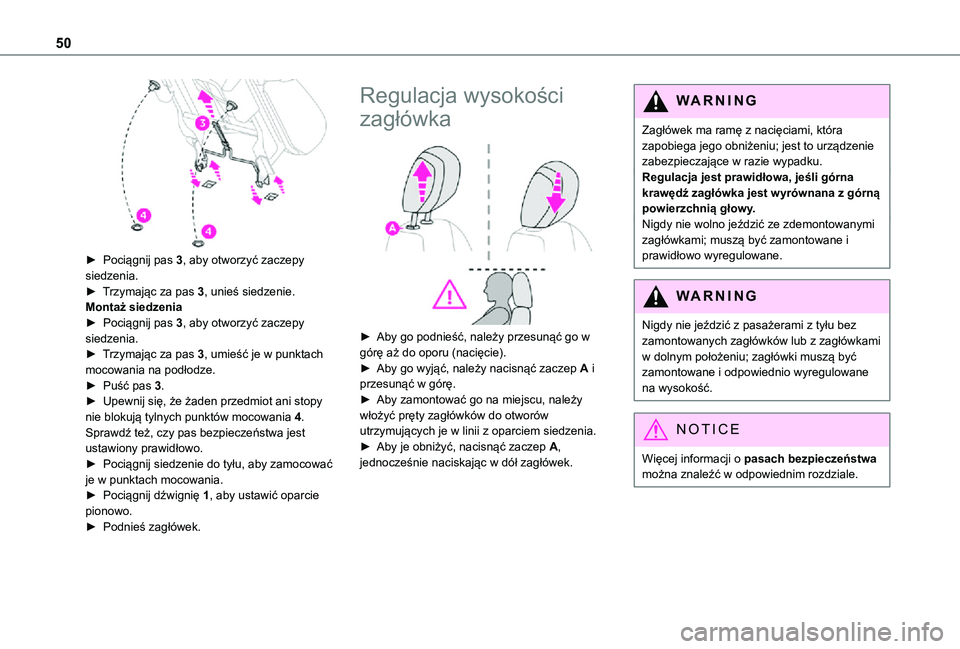

50

► Pociągnij pas 3, aby otworzyć zaczepy siedzenia.► Trzymając za pas 3, unieś siedzenie.Montaż siedzenia► Pociągnij pas 3, aby otworzyć zaczepy siedzenia.► Trzymając za pas 3, umieść je w punktach mocowania na podłodze.► Puść pas 3.► Upewnij się, że żaden przedmiot ani stopy nie blokują tylnych punktów mocowania 4. Sprawdź też, czy pas bezpieczeństwa jest ustawiony prawidłowo.► Pociągnij siedzenie do tyłu, aby zamocować je w punktach mocowania.► Pociągnij dźwignię 1, aby ustawić oparcie pionowo.► Podnieś zagłówek.
Regulacja wysokości
zagłówka

► Aby go podnieść, należy przesunąć go w górę aż do oporu (nacięcie).► Aby go wyjąć, należy nacisnąć zaczep A i przesunąć w górę.► Aby zamontować go na miejscu, należy włożyć pręty zagłówków do otworów utrzymujących je w linii z oparciem siedzenia.► Aby je obniżyć, nacisnąć zaczep A, jednocześnie naciskając w dół zagłówek.
WARNI NG
Zagłówek ma ramę z nacięciami, która zapobiega jego obniżeniu; jest to urządzenie zabezpieczające w razie wypadku.Regulacja jest prawidłowa, jeśli górna krawędź zagłówka jest wyrównana z górną powierzchnią głowy.Nigdy nie wolno jeździć ze zdemontowanymi zagłówkami; muszą być zamontowane i prawidłowo wyregulowane.
WARNI NG
Nigdy nie jeździć z pasażerami z tyłu bez zamontowanych zagłówków lub z zagłówkami w dolnym położeniu; zagłówki muszą być zamontowane i odpowiednio wyregulowane na wysokość.
NOTIC E
Więcej informacji o pasach bezpieczeństwa można znaleźć w odpowiednim rozdziale.

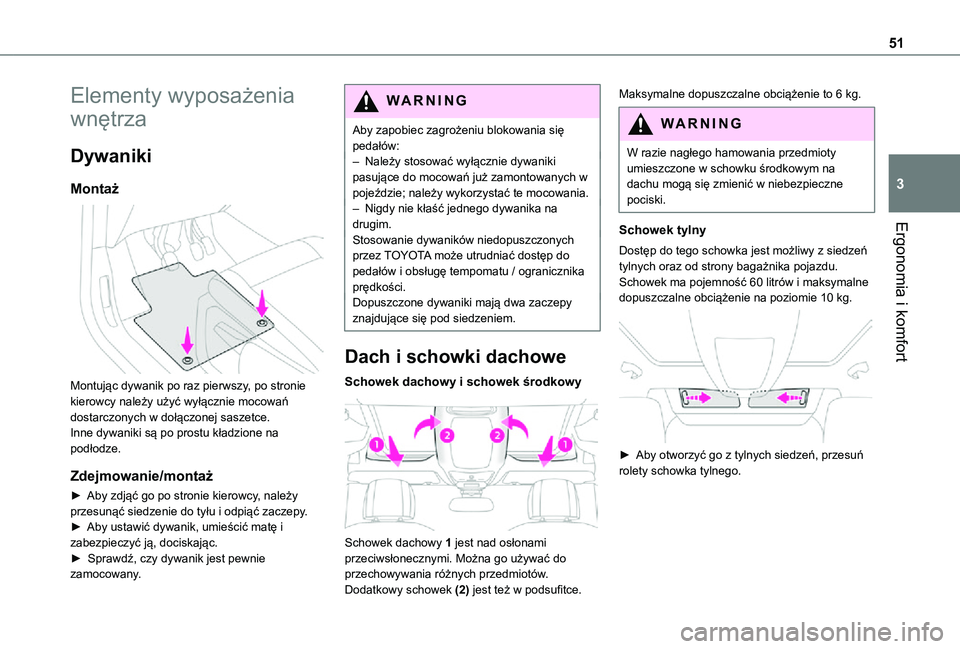

51
Ergonomia i komfort
3
Elementy wyposażenia
wnętrza
Dywaniki
Montaż

Montując dywanik po raz pierwszy, po stronie kierowcy należy użyć wyłącznie mocowań dostarczonych w dołączonej saszetce.Inne dywaniki są po prostu kładzione na
podłodze.
Zdejmowanie/montaż
► Aby zdjąć go po stronie kierowcy, należy przesunąć siedzenie do tyłu i odpiąć zaczepy.► Aby ustawić dywanik, umieścić matę i zabezpieczyć ją, dociskając.► Sprawdź, czy dywanik jest pewnie zamocowany.
WARNI NG
Aby zapobiec zagrożeniu blokowania się pedałów:– Należy stosować wyłącznie dywaniki pasujące do mocowań już zamontowanych w pojeździe; należy wykorzystać te mocowania.– Nigdy nie kłaść jednego dywanika na drugim.Stosowanie dywaników niedopuszczonych przez TOYOTA może utrudniać dostęp do pedałów i obsługę tempomatu / ogranicznika prędkości.Dopuszczone dywaniki mają dwa zaczepy znajdujące się pod siedzeniem.
Dach i schowki dachowe
Schowek dachowy i schowek środkowy

Schowek dachowy 1 jest nad osłonami
przeciwsłonecznymi. Można go używać do przechowywania różnych przedmiotów.Dodatkowy schowek (2) jest też w podsufitce.
Maksymalne dopuszczalne obciążenie to 6 kg.
WARNI NG
W razie nagłego hamowania przedmioty umieszczone w schowku środkowym na dachu mogą się zmienić w niebezpieczne pociski.
Schowek tylny
Dostęp do tego schowka jest możliwy z siedzeń tylnych oraz od strony bagażnika pojazdu.Schowek ma pojemność 60 litrów i maksymalne dopuszczalne obciążenie na poziomie 10 kg.

► Aby otworzyć go z tylnych siedzeń, przesuń rolety schowka tylnego.

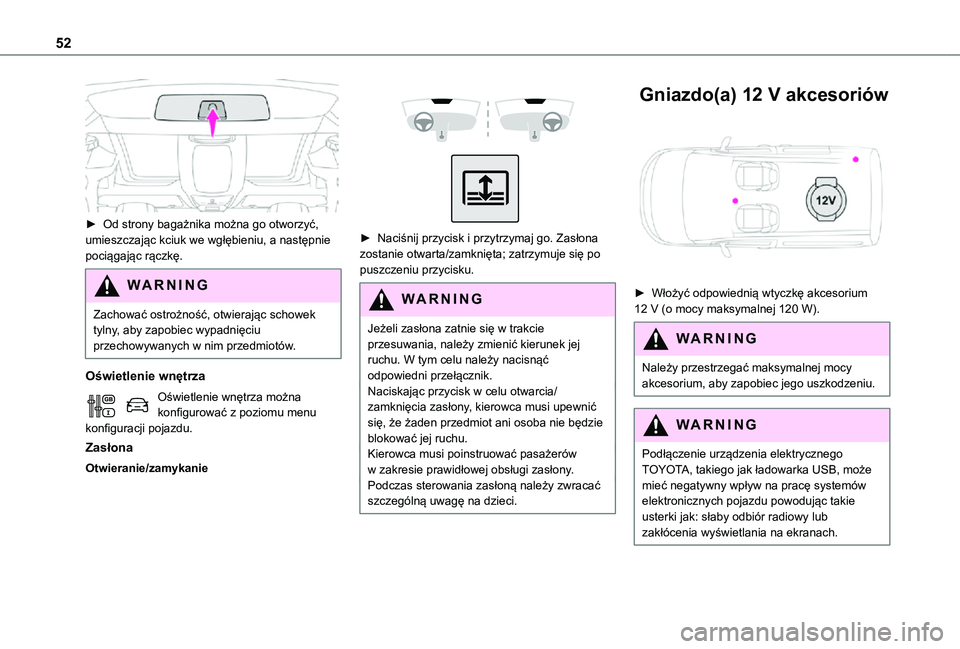

52

► Od strony bagażnika można go otworzyć, umieszczając kciuk we wgłębieniu, a następnie pociągając rączkę.
WARNI NG
Zachować ostrożność, otwierając schowek tylny, aby zapobiec wypadnięciu przechowywanych w nim przedmiotów.
Oświetlenie wnętrza
Oświetlenie wnętrza można konfigurować z poziomu menu konfiguracji pojazdu.
Zasłona
Otwieranie/zamykanie



► Naciśnij przycisk i przytrzymaj go. Zasłona
zostanie otwarta/zamknięta; zatrzymuje się po puszczeniu przycisku.
WARNI NG
Jeżeli zasłona zatnie się w trakcie przesuwania, należy zmienić kierunek jej ruchu. W tym celu należy nacisnąć odpowiedni przełącznik.Naciskając przycisk w celu otwarcia/zamknięcia zasłony, kierowca musi upewnić się, że żaden przedmiot ani osoba nie będzie blokować jej ruchu.Kierowca musi poinstruować pasażerów w zakresie prawidłowej obsługi zasłony.Podczas sterowania zasłoną należy zwracać szczególną uwagę na dzieci.
Gniazdo(a) 12 V akcesoriów

► Włożyć odpowiednią wtyczkę akcesorium 12 V (o mocy maksymalnej 120 W).
WARNI NG
Należy przestrzegać maksymalnej mocy akcesorium, aby zapobiec jego uszkodzeniu.
WARNI NG
Podłączenie urządzenia elektrycznego TOYOTA, takiego jak ładowarka USB, może mieć negatywny wpływ na pracę systemów elektronicznych pojazdu powodując takie usterki jak: słaby odbiór radiowy lub zakłócenia wyświetlania na ekranach.

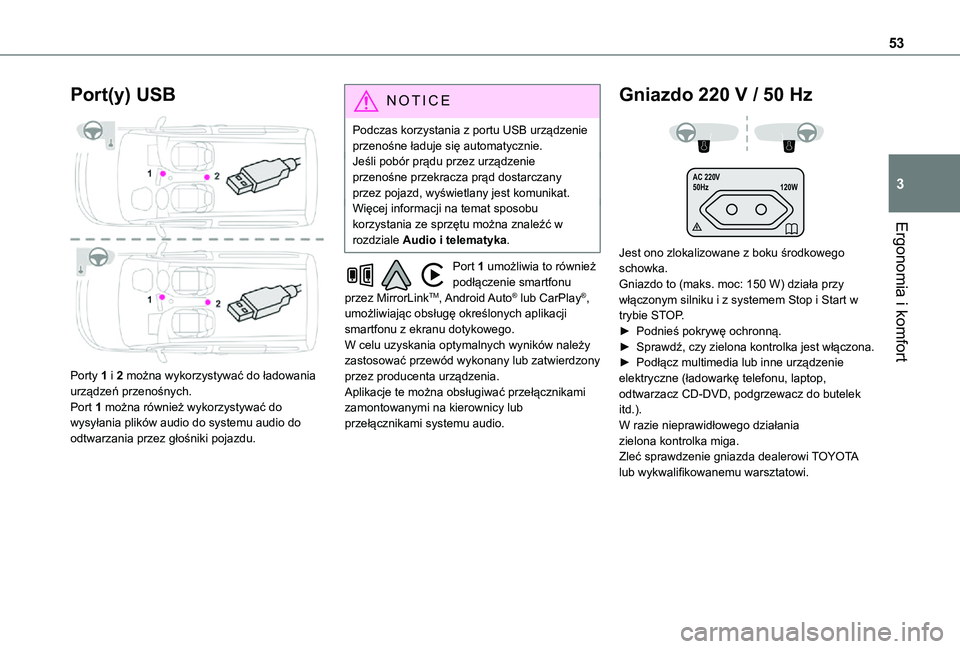

53
Ergonomia i komfort
3
Port(y) USB

Porty 1 i 2 można wykorzystywać do ładowania urządzeń przenośnych.Port 1 można również wykorzystywać do wysyłania plików audio do systemu audio do odtwarzania przez głośniki pojazdu.
NOTIC E
Podczas korzystania z portu USB urządzenie przenośne ładuje się automatycznie.Jeśli pobór prądu przez urządzenie przenośne przekracza prąd dostarczany przez pojazd, wyświetlany jest komunikat.Więcej informacji na temat sposobu korzystania ze sprzętu można znaleźć w rozdziale Audio i telematyka.
Port 1 umożliwia to również podłączenie smartfonu przez MirrorLinkTM, Android Auto® lub CarPlay®, umożliwiając obsługę określonych aplikacji smartfonu z ekranu dotykowego.W celu uzyskania optymalnych wyników należy zastosować przewód wykonany lub zatwierdzony przez producenta urządzenia.Aplikacje te można obsługiwać przełącznikami zamontowanymi na kierownicy lub przełącznikami systemu audio.
Gniazdo 220 V / 50 Hz
AC 220 V
50Hz 120W

Jest ono zlokalizowane z boku środkowego schowka.Gniazdo to (maks. moc: 150 W) działa przy włączonym silniku i z systemem Stop i Start w trybie STOP.► Podnieś pokrywę ochronną.► Sprawdź, czy zielona kontrolka jest włączona. ► Podłącz multimedia lub inne urządzenie elektryczne (ładowarkę telefonu, laptop, odtwarzacz CD-DVD, podgrzewacz do butelek itd.).W razie nieprawidłowego działania zielona kontrolka miga.Zleć sprawdzenie gniazda dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.

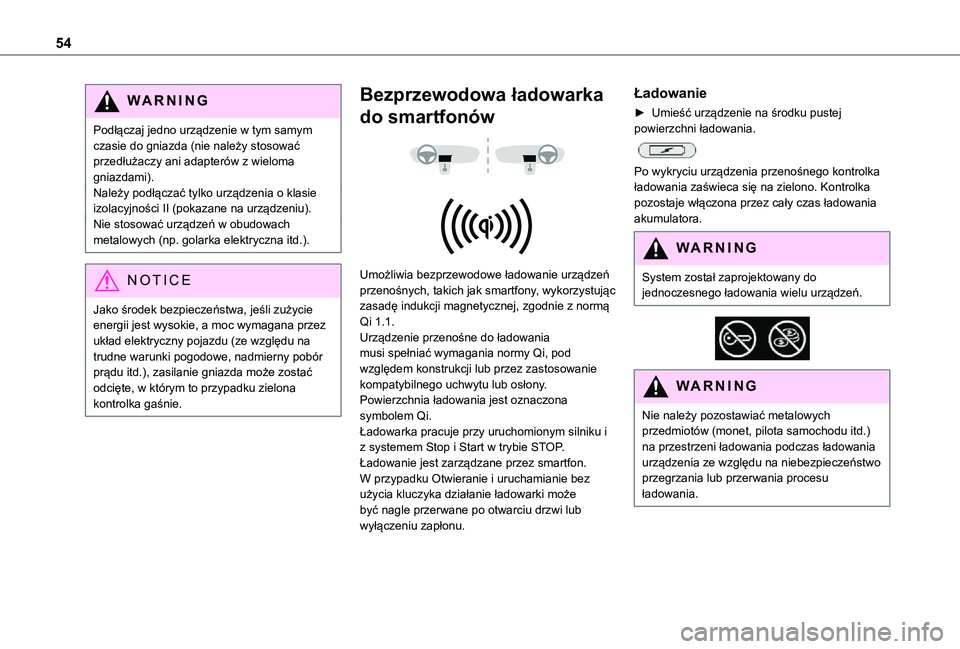

54
WARNI NG
Podłączaj jedno urządzenie w tym samym czasie do gniazda (nie należy stosować przedłużaczy ani adapterów z wieloma gniazdami).Należy podłączać tylko urządzenia o klasie izolacyjności II (pokazane na urządzeniu).Nie stosować urządzeń w obudowach metalowych (np. golarka elektryczna itd.).
NOTIC E
Jako środek bezpieczeństwa, jeśli zużycie energii jest wysokie, a moc wymagana przez układ elektryczny pojazdu (ze względu na trudne warunki pogodowe, nadmierny pobór prądu itd.), zasilanie gniazda może zostać odcięte, w którym to przypadku zielona kontrolka gaśnie.
Bezprzewodowa ładowarka
do smartfonów


Umożliwia bezprzewodowe ładowanie urządzeń przenośnych, takich jak smartfony, wykorzystując zasadę indukcji magnetycznej, zgodnie z normą Qi 1.1.Urządzenie przenośne do ładowania musi spełniać wymagania normy Qi, pod względem konstrukcji lub przez zastosowanie kompatybilnego uchwytu lub osłony.Powierzchnia ładowania jest oznaczona symbolem Qi.Ładowarka pracuje przy uruchomionym silniku i z systemem Stop i Start w trybie STOP.Ładowanie jest zarządzane przez smartfon.W przypadku Otwieranie i uruchamianie bez użycia kluczyka działanie ładowarki może być nagle przerwane po otwarciu drzwi lub wyłączeniu zapłonu.
Ładowanie
► Umieść urządzenie na środku pustej powierzchni ładowania.

Po wykryciu urządzenia przenośnego kontrolka ładowania zaświeca się na zielono. Kontrolka pozostaje włączona przez cały czas ładowania akumulatora.
WARNI NG
System został zaprojektowany do jednoczesnego ładowania wielu urządzeń.


WARNI NG
Nie należy pozostawiać metalowych przedmiotów (monet, pilota samochodu itd.) na przestrzeni ładowania podczas ładowania urządzenia ze względu na niebezpieczeństwo przegrzania lub przerwania procesu ładowania.

55
Ergonomia i komfort
3
Sprawdzenie działania
Stan kontrolki pozwala na monitorowanie pracy ładowarki.
Stan kontrolkiZnaczenie
Off (wyłączone)Silnik wyłączony.Nie wykryto kompatybilnych urządzeń.Ładowanie zakończone.
Świeci się ciągle na zielono.Wykryto kompatybilne urządzenie.Ładowanie.
Miga na pomarańczowoW strefie ładowania został wykryty obcy przedmiot.Urządzenie nie jest prawidłowo wyśrodkowane w strefie ładowania.
Świeci się ciągle na pomarańczowo
Usterka miernika ładowania urządzenia.Zbyt wysoka temperatura akumulatora urządzenia.Nieprawidłowe działanie ładowarki.


Jeśli kontrolka zaświeci się na pomarańczowo:– zdejmij urządzenie, a następnie połóż je ponownie na środku strefy ładowania.lub– zdejmij urządzenie i spróbuj ponownie za piętnaście minut.Jeśli problem się utrzymuje, zleć sprawdzenie systemu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Schowki podłogowe

Pojazd jest wyposażony w dwa schowki
umieszczone pod miejscami na nogi pasażerów siedzeń tylnych.► Aby je otworzyć, wsuń palce we wgłębienie i podnieś pokrywę.
Stoliki lotnicze

► Aby rozłożyć stolik, pociągnij go w górę.Ze względów bezpieczeństwa stoliki lotnicze odczepiają się przy nadmiernym nacisku.► Aby złożyć stolik, pociągnij go w dół.
WARNI NG
Nie wolno kłaść twardych ani ciężkich przedmiotów na stoliku. Takie przedmioty mogą stać się niebezpiecznymi pociskami w razie nagłego hamowania.
Rolety boczne
Rolety są mocowane do okien bocznych drzwi przesuwnych (w zależności od wersji).

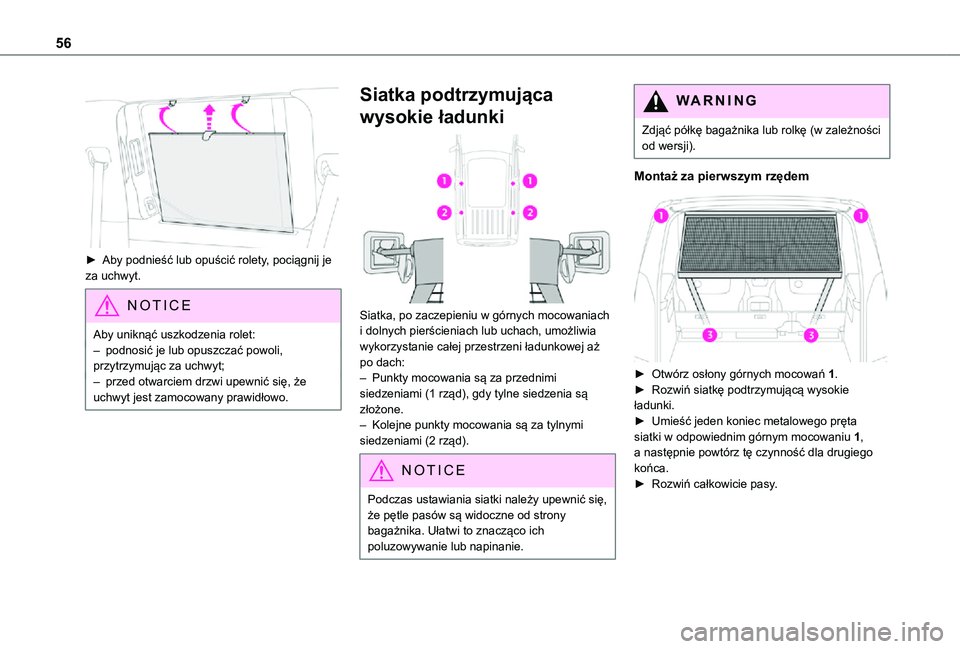

56

► Aby podnieść lub opuścić rolety, pociągnij je za uchwyt.
NOTIC E
Aby uniknąć uszkodzenia rolet:– podnosić je lub opuszczać powoli, przytrzymując za uchwyt;– przed otwarciem drzwi upewnić się, że uchwyt jest zamocowany prawidłowo.
Siatka podtrzymująca
wysokie ładunki

Siatka, po zaczepieniu w górnych mocowaniach i dolnych pierścieniach lub uchach, umożliwia wykorzystanie całej przestrzeni ładunkowej aż po dach:– Punkty mocowania są za przednimi siedzeniami (1 rząd), gdy tylne siedzenia są złożone.– Kolejne punkty mocowania są za tylnymi siedzeniami (2 rząd).
NOTIC E
Podczas ustawiania siatki należy upewnić się, że pętle pasów są widoczne od strony bagażnika. Ułatwi to znacząco ich
poluzowywanie lub napinanie.
WARNI NG
Zdjąć półkę bagażnika lub rolkę (w zależności od wersji).
Montaż za pierwszym rzędem

► Otwórz osłony górnych mocowań 1.► Rozwiń siatkę podtrzymującą wysokie ładunki.► Umieść jeden koniec metalowego pręta siatki w odpowiednim górnym mocowaniu 1,
a następnie powtórz tę czynność dla drugiego końca.► Rozwiń całkowicie pasy.
