2021 TOYOTA PROACE CITY VERSO Instrukcja obsługi (in Polish)

9

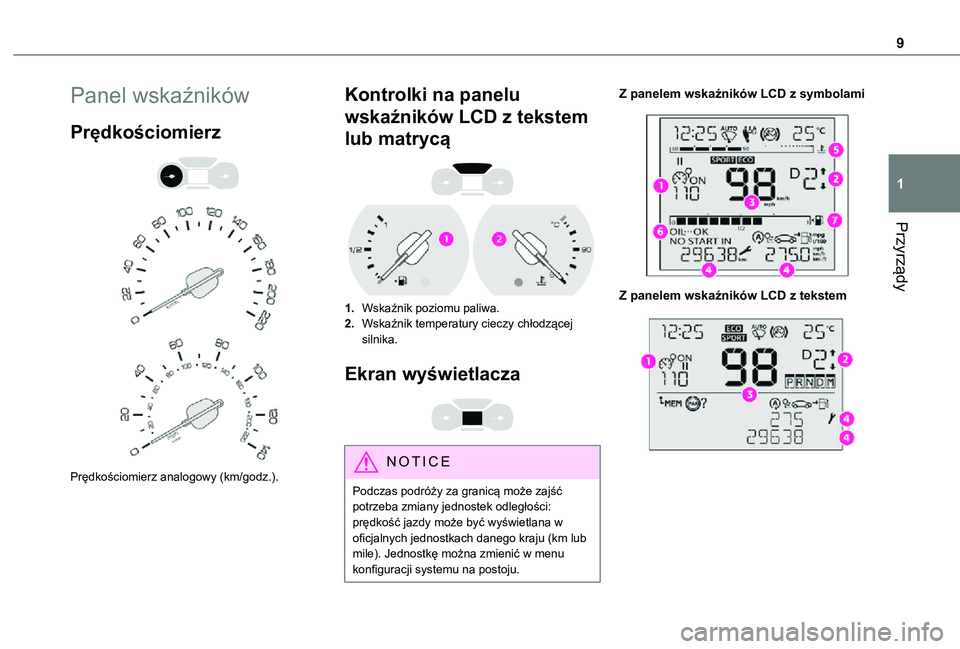

Przyrządy
1
Panel wskaźników
Prędkościomierz


Prędkościomierz analogowy (km/godz.).
Kontrolki na panelu
wskaźników LCD z tekstem
lub matrycą

1.Wskaźnik poziomu paliwa.
2.Wskaźnik temperatury cieczy chłodzącej silnika.
Ekran wyświetlacza

NOTIC E
Podczas podróży za granicą może zajść potrzeba zmiany jednostek odległości: prędkość jazdy może być wyświetlana w oficjalnych jednostkach danego kraju (km lub mile). Jednostkę można zmienić w menu konfiguracji systemu na postoju.
Z panelem wskaźników LCD z symbolami

Z panelem wskaźników LCD z tekstem

10

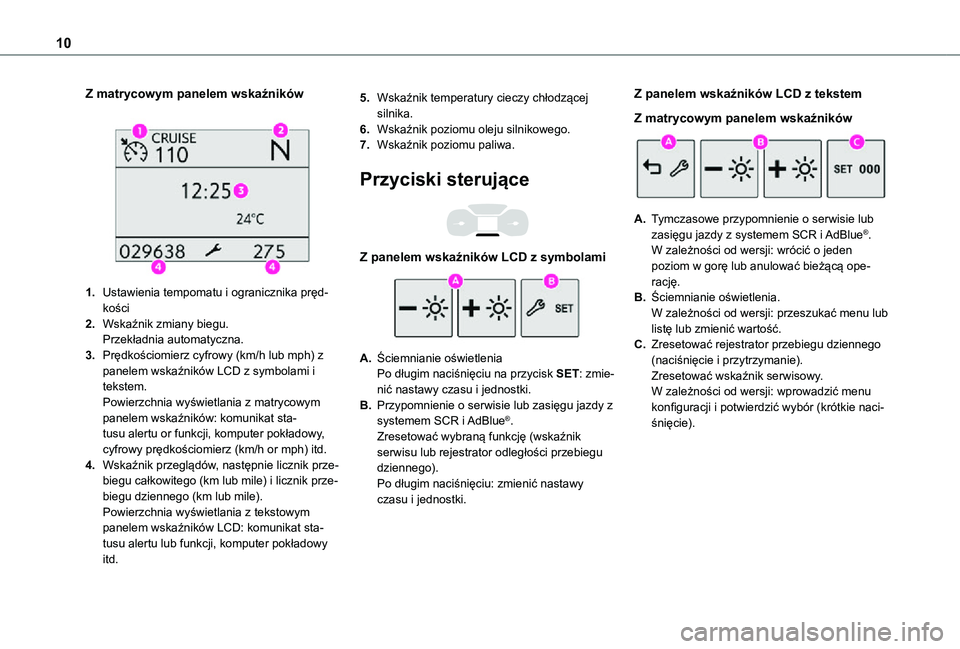

Z matrycowym panelem wskaźników

1.Ustawienia tempomatu i ogranicznika pręd-kości
2.Wskaźnik zmiany biegu.Przekładnia automatyczna.
3.Prędkościomierz cyfrowy (km/h lub mph) z panelem wskaźników LCD z symbolami i tekstem.Powierzchnia wyświetlania z matrycowym panelem wskaźników: komunikat sta-tusu alertu or funkcji, komputer pokładowy,
cyfrowy prędkościomierz (km/h or mph) itd.
4.Wskaźnik przeglądów, następnie licznik prze-biegu całkowitego (km lub mile) i licznik prze-biegu dziennego (km lub mile).Powierzchnia wyświetlania z tekstowym panelem wskaźników LCD: komunikat sta-tusu alertu lub funkcji, komputer pokładowy itd.
5.Wskaźnik temperatury cieczy chłodzącej silnika.
6.Wskaźnik poziomu oleju silnikowego.
7.Wskaźnik poziomu paliwa.
Przyciski sterujące

Z panelem wskaźników LCD z symbolami
A.Ściemnianie oświetleniaPo długim naciśnięciu na przycisk SET: zmie-nić nastawy czasu i jednostki.
B.Przypomnienie o serwisie lub zasięgu jazdy z systemem SCR i AdBlue®.Zresetować wybraną funkcję (wskaźnik serwisu lub rejestrator odległości przebiegu dziennego).Po długim naciśnięciu: zmienić nastawy czasu i jednostki.
Z panelem wskaźników LCD z tekstem
Z matrycowym panelem wskaźników
A.Tymczasowe przypomnienie o serwisie lub zasięgu jazdy z systemem SCR i AdBlue®.
W zależności od wersji: wrócić o jeden poziom w gorę lub anulować bieżącą ope-rację.
B.Ściemnianie oświetlenia.W zależności od wersji: przeszukać menu lub listę lub zmienić wartość.
C.Zresetować rejestrator przebiegu dziennego (naciśnięcie i przytrzymanie).Zresetować wskaźnik serwisowy.W zależności od wersji: wprowadzić menu konfiguracji i potwierdzić wybór (krótkie naci-śnięcie).

11
Przyrządy
1

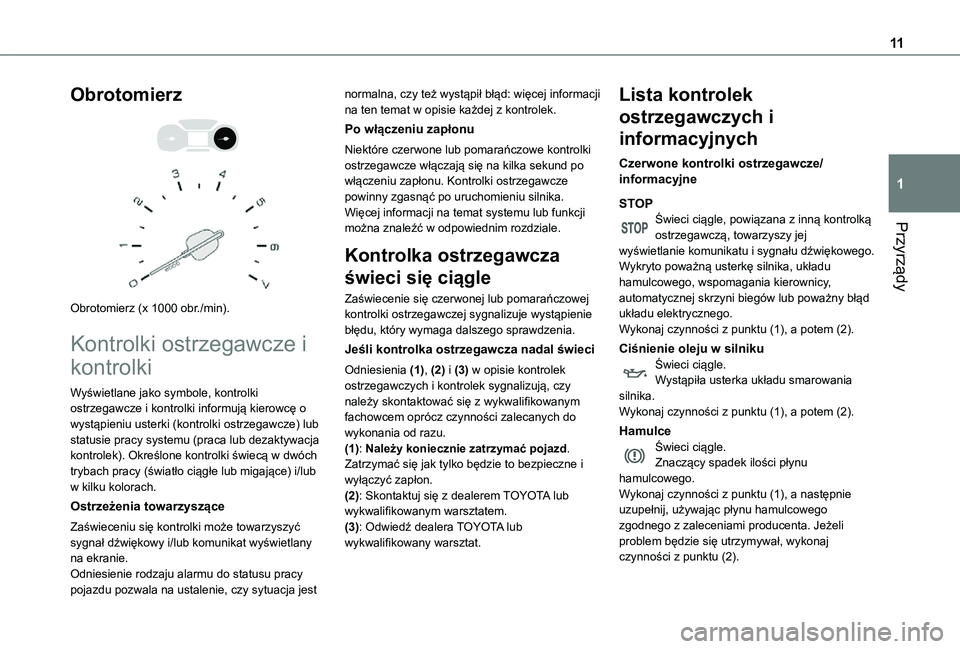

Obrotomierz


Obrotomierz (x 1000 obr./min).
Kontrolki ostrzegawcze i
kontrolki
Wyświetlane jako symbole, kontrolki ostrzegawcze i kontrolki informują kierowcę o wystąpieniu usterki (kontrolki ostrzegawcze) lub statusie pracy systemu (praca lub dezaktywacja kontrolek). Określone kontrolki świecą w dwóch trybach pracy (światło ciągłe lub migające) i/lub w kilku kolorach.
Ostrzeżenia towarzyszące
Zaświeceniu się kontrolki może towarzyszyć sygnał dźwiękowy i/lub komunikat wyświetlany
na ekranie.Odniesienie rodzaju alarmu do statusu pracy pojazdu pozwala na ustalenie, czy sytuacja jest
normalna, czy też wystąpił błąd: więcej informacji na ten temat w opisie każdej z kontrolek.
Po włączeniu zapłonu
Niektóre czerwone lub pomarańczowe kontrolki ostrzegawcze włączają się na kilka sekund po włączeniu zapłonu. Kontrolki ostrzegawcze powinny zgasnąć po uruchomieniu silnika.Więcej informacji na temat systemu lub funkcji można znaleźć w odpowiednim rozdziale.
Kontrolka ostrzegawcza
świeci się ciągle
Zaświecenie się czerwonej lub pomarańczowej kontrolki ostrzegawczej sygnalizuje wystąpienie błędu, który wymaga dalszego sprawdzenia.
Jeśli kontrolka ostrzegawcza nadal świeci
Odniesienia (1), (2) i (3) w opisie kontrolek ostrzegawczych i kontrolek sygnalizują, czy należy skontaktować się z wykwalifikowanym fachowcem oprócz czynności zalecanych do wykonania od razu.
(1): Należy koniecznie zatrzymać pojazd.Zatrzymać się jak tylko będzie to bezpieczne i wyłączyć zapłon.(2): Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.(3): Odwiedź dealera TOYOTA lub wykwalifikowany warsztat.
Lista kontrolek
ostrzegawczych i
informacyjnych
Czerwone kontrolki ostrzegawcze/informacyjne
STOPŚwieci ciągle, powiązana z inną kontrolką ostrzegawczą, towarzyszy jej wyświetlanie komunikatu i sygnału dźwiękowego.Wykryto poważną usterkę silnika, układu hamulcowego, wspomagania kierownicy, automatycznej skrzyni biegów lub poważny błąd układu elektrycznego. Wykonaj czynności z punktu (1), a potem (2).
Ciśnienie oleju w silnikuŚwieci ciągle.Wystąpiła usterka układu smarowania silnika.Wykonaj czynności z punktu (1), a potem (2).
Hamulce
Świeci ciągle.Znaczący spadek ilości płynu hamulcowego.Wykonaj czynności z punktu (1), a następnie uzupełnij, używając płynu hamulcowego zgodnego z zaleceniami producenta. Jeżeli problem będzie się utrzymywał, wykonaj czynności z punktu (2).

12

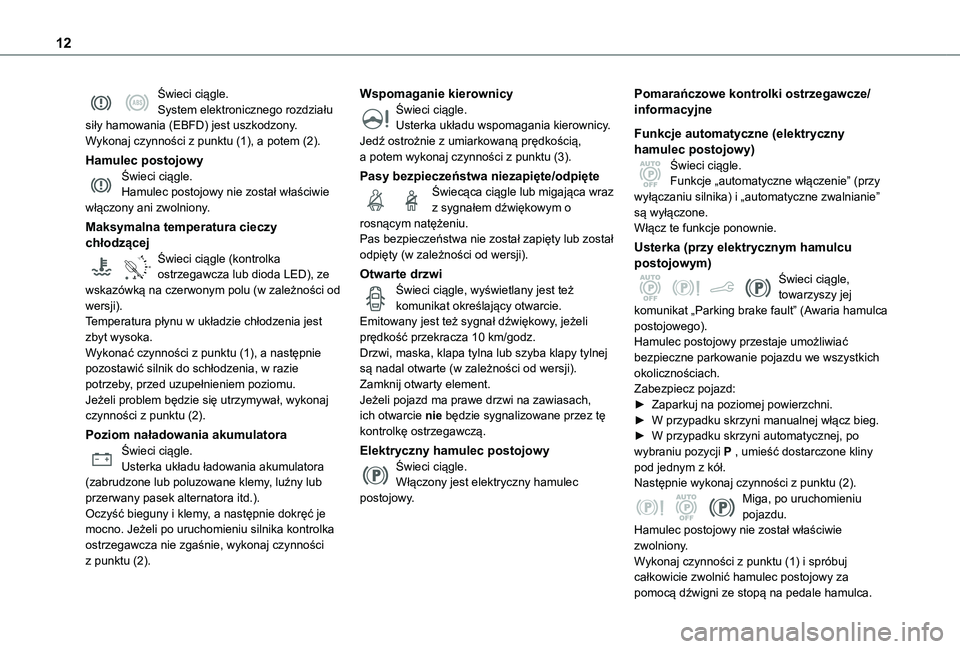

Świeci ciągle.System elektronicznego rozdziału siły hamowania (EBFD) jest uszkodzony.Wykonaj czynności z punktu (1), a potem (2).
Hamulec postojowyŚwieci ciągle.Hamulec postojowy nie został właściwie włączony ani zwolniony.
Maksymalna temperatura cieczy chłodzącej
90°CŚwieci ciągle (kontrolka ostrzegawcza lub dioda LED), ze wskazówką na czerwonym polu (w zależności od wersji).Temperatura płynu w układzie chłodzenia jest zbyt wysoka.Wykonać czynności z punktu (1), a następnie pozostawić silnik do schłodzenia, w razie potrzeby, przed uzupełnieniem poziomu. Jeżeli problem będzie się utrzymywał, wykonaj czynności z punktu (2).
Poziom naładowania akumulatora
Świeci ciągle.Usterka układu ładowania akumulatora (zabrudzone lub poluzowane klemy, luźny lub przerwany pasek alternatora itd.).Oczyść bieguny i klemy, a następnie dokręć je mocno. Jeżeli po uruchomieniu silnika kontrolka ostrzegawcza nie zgaśnie, wykonaj czynności z punktu (2).
Wspomaganie kierownicyŚwieci ciągle.Usterka układu wspomagania kierownicy.Jedź ostrożnie z umiarkowaną prędkością, a potem wykonaj czynności z punktu (3).
Pasy bezpieczeństwa niezapięte/odpięteŚwiecąca ciągle lub migająca wraz z sygnałem dźwiękowym o rosnącym natężeniu.Pas bezpieczeństwa nie został zapięty lub został odpięty (w zależności od wersji).
Otwarte drzwiŚwieci ciągle, wyświetlany jest też komunikat określający otwarcie.Emitowany jest też sygnał dźwiękowy, jeżeli prędkość przekracza 10 km/godz.Drzwi, maska, klapa tylna lub szyba klapy tylnej są nadal otwarte (w zależności od wersji).Zamknij otwarty element.Jeżeli pojazd ma prawe drzwi na zawiasach, ich otwarcie nie będzie sygnalizowane przez tę kontrolkę ostrzegawczą.
Elektryczny hamulec postojowyŚwieci ciągle.Włączony jest elektryczny hamulec postojowy.
Pomarańczowe kontrolki ostrzegawcze/informacyjne
Funkcje automatyczne (elektryczny hamulec postojowy)Świeci ciągle.Funkcje „automatyczne włączenie” (przy wyłączaniu silnika) i „automatyczne zwalnianie” są wyłączone.Włącz te funkcje ponownie.
Usterka (przy elektrycznym hamulcu postojowym)Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Hamulec postojowy przestaje umożliwiać bezpieczne parkowanie pojazdu we wszystkich okolicznościach.Zabezpiecz pojazd:► Zaparkuj na poziomej powierzchni.► W przypadku skrzyni manualnej włącz bieg.► W przypadku skrzyni automatycznej, po
wybraniu pozycji P , umieść dostarczone kliny pod jednym z kół.Następnie wykonaj czynności z punktu (2).Miga, po uruchomieniu pojazdu.Hamulec postojowy nie został właściwie zwolniony.Wykonaj czynności z punktu (1) i spróbuj całkowicie zwolnić hamulec postojowy za pomocą dźwigni ze stopą na pedale hamulca.

13
Przyrządy
1

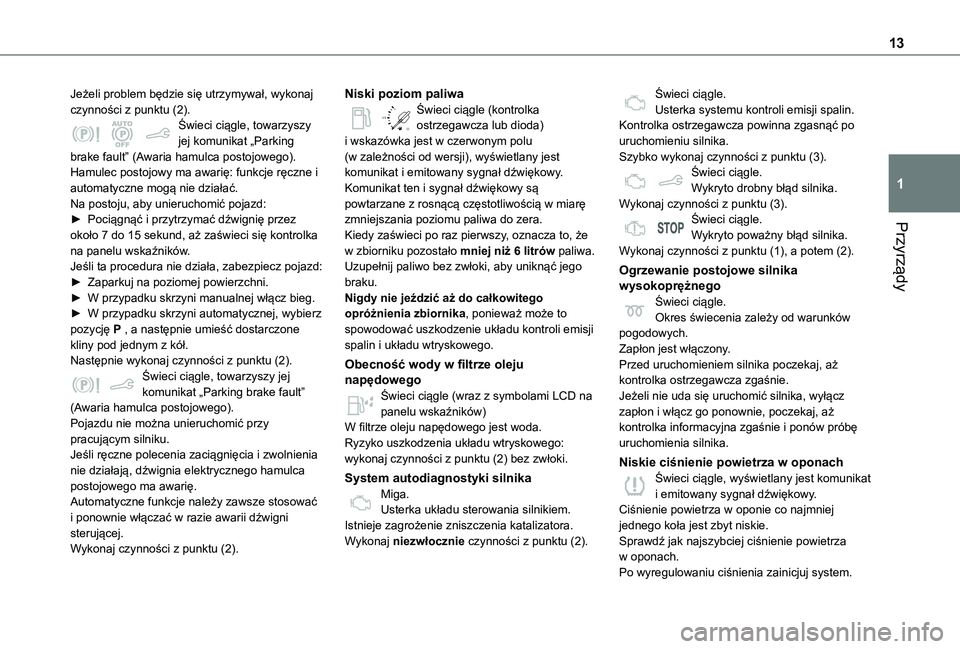

Jeżeli problem będzie się utrzymywał, wykonaj czynności z punktu (2).Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Hamulec postojowy ma awarię: funkcje ręczne i automatyczne mogą nie działać.Na postoju, aby unieruchomić pojazd:► Pociągnąć i przytrzymać dźwignię przez około 7 do 15 sekund, aż zaświeci się kontrolka na panelu wskaźników.Jeśli ta procedura nie działa, zabezpiecz pojazd:► Zaparkuj na poziomej powierzchni.► W przypadku skrzyni manualnej włącz bieg.► W przypadku skrzyni automatycznej, wybierz pozycję P , a następnie umieść dostarczone kliny pod jednym z kół.Następnie wykonaj czynności z punktu (2).Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Pojazdu nie można unieruchomić przy pracującym silniku.
Jeśli ręczne polecenia zaciągnięcia i zwolnienia nie działają, dźwignia elektrycznego hamulca postojowego ma awarię.Automatyczne funkcje należy zawsze stosować i ponownie włączać w razie awarii dźwigni sterującej. Wykonaj czynności z punktu (2).
Niski poziom paliwa
/2
1 1Świeci ciągle (kontrolka ostrzegawcza lub dioda) i wskazówka jest w czerwonym polu (w zależności od wersji), wyświetlany jest komunikat i emitowany sygnał dźwiękowy.Komunikat ten i sygnał dźwiękowy są powtarzane z rosnącą częstotliwością w miarę zmniejszania poziomu paliwa do zera.Kiedy zaświeci po raz pierwszy, oznacza to, że w zbiorniku pozostało mniej niż 6 litrów paliwa.Uzupełnij paliwo bez zwłoki, aby uniknąć jego braku.Nigdy nie jeździć aż do całkowitego opróżnienia zbiornika, ponieważ może to spowodować uszkodzenie układu kontroli emisji spalin i układu wtryskowego.
Obecność wody w filtrze oleju napędowegoŚwieci ciągle (wraz z symbolami LCD na panelu wskaźników)W filtrze oleju napędowego jest woda.Ryzyko uszkodzenia układu wtryskowego:
wykonaj czynności z punktu (2) bez zwłoki.
System autodiagnostyki silnikaMiga.Usterka układu sterowania silnikiem.Istnieje zagrożenie zniszczenia katalizatora.Wykonaj niezwłocznie czynności z punktu (2).
Świeci ciągle.Usterka systemu kontroli emisji spalin.Kontrolka ostrzegawcza powinna zgasnąć po uruchomieniu silnika.Szybko wykonaj czynności z punktu (3).Świeci ciągle.Wykryto drobny błąd silnika.Wykonaj czynności z punktu (3).Świeci ciągle.Wykryto poważny błąd silnika.Wykonaj czynności z punktu (1), a potem (2).
Ogrzewanie postojowe silnika wysokoprężnegoŚwieci ciągle.Okres świecenia zależy od warunków pogodowych.Zapłon jest włączony.Przed uruchomieniem silnika poczekaj, aż kontrolka ostrzegawcza zgaśnie.Jeżeli nie uda się uruchomić silnika, wyłącz zapłon i włącz go ponownie, poczekaj, aż kontrolka informacyjna zgaśnie i ponów próbę uruchomienia silnika.
Niskie ciśnienie powietrza w oponachŚwieci ciągle, wyświetlany jest komunikat i emitowany sygnał dźwiękowy.Ciśnienie powietrza w oponie co najmniej jednego koła jest zbyt niskie.Sprawdź jak najszybciej ciśnienie powietrza w oponach.Po wyregulowaniu ciśnienia zainicjuj system.

14

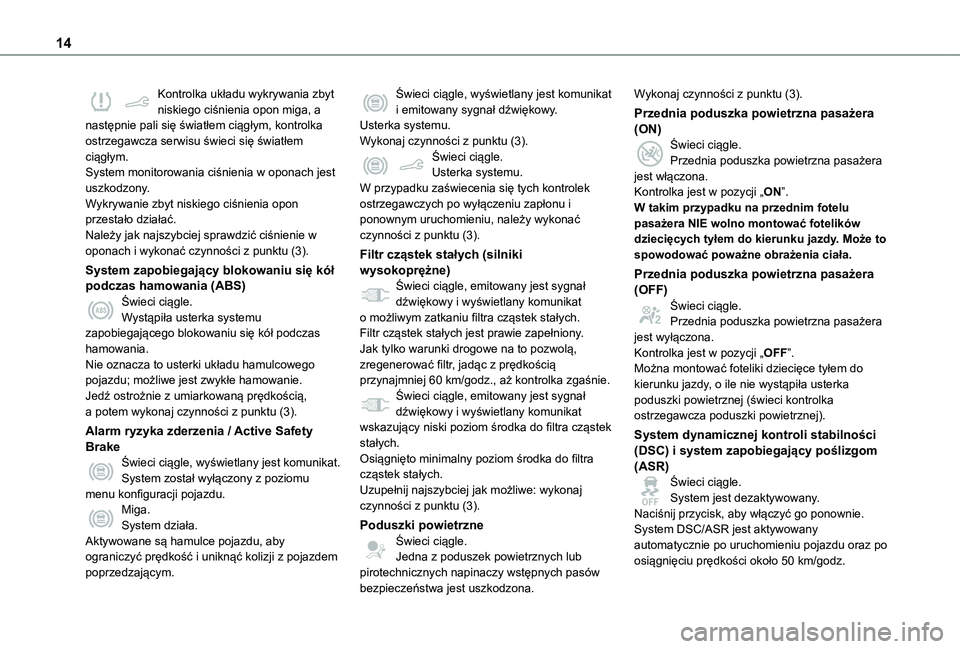

Kontrolka układu wykrywania zbyt niskiego ciśnienia opon miga, a następnie pali się światłem ciągłym, kontrolka ostrzegawcza serwisu świeci się światłem ciągłym.System monitorowania ciśnienia w oponach jest uszkodzony.Wykrywanie zbyt niskiego ciśnienia opon przestało działać.Należy jak najszybciej sprawdzić ciśnienie w oponach i wykonać czynności z punktu (3).
System zapobiegający blokowaniu się kół podczas hamowania (ABS)Świeci ciągle.Wystąpiła usterka systemu zapobiegającego blokowaniu się kół podczas hamowania.Nie oznacza to usterki układu hamulcowego pojazdu; możliwe jest zwykłe hamowanie.Jedź ostrożnie z umiarkowaną prędkością, a potem wykonaj czynności z punktu (3).
Alarm ryzyka zderzenia / Active Safety
BrakeŚwieci ciągle, wyświetlany jest komunikat.System został wyłączony z poziomu menu konfiguracji pojazdu.Miga.System działa.Aktywowane są hamulce pojazdu, aby ograniczyć prędkość i uniknąć kolizji z pojazdem poprzedzającym.
Świeci ciągle, wyświetlany jest komunikat i emitowany sygnał dźwiękowy.Usterka systemu.Wykonaj czynności z punktu (3).Świeci ciągle.Usterka systemu.W przypadku zaświecenia się tych kontrolek ostrzegawczych po wyłączeniu zapłonu i ponownym uruchomieniu, należy wykonać czynności z punktu (3).
Filtr cząstek stałych (silniki wysokoprężne)Świeci ciągle, emitowany jest sygnał dźwiękowy i wyświetlany komunikat o możliwym zatkaniu filtra cząstek stałych.Filtr cząstek stałych jest prawie zapełniony.Jak tylko warunki drogowe na to pozwolą, zregenerować filtr, jadąc z prędkością przynajmniej 60 km/godz., aż kontrolka zgaśnie.Świeci ciągle, emitowany jest sygnał dźwiękowy i wyświetlany komunikat wskazujący niski poziom środka do filtra cząstek stałych.
Osiągnięto minimalny poziom środka do filtra cząstek stałych.Uzupełnij najszybciej jak możliwe: wykonaj czynności z punktu (3).
Poduszki powietrzneŚwieci ciągle.Jedna z poduszek powietrznych lub pirotechnicznych napinaczy wstępnych pasów bezpieczeństwa jest uszkodzona.
Wykonaj czynności z punktu (3).
Przednia poduszka powietrzna pasażera (ON)Świeci ciągle.Przednia poduszka powietrzna pasażera jest włączona.Kontrolka jest w pozycji „ON”.W takim przypadku na przednim fotelu pasażera NIE wolno montować fotelików dziecięcych tyłem do kierunku jazdy. Może to spowodować poważne obrażenia ciała.
Przednia poduszka powietrzna pasażera (OFF)Świeci ciągle.Przednia poduszka powietrzna pasażera jest wyłączona.Kontrolka jest w pozycji „OFF”.Można montować foteliki dziecięce tyłem do kierunku jazdy, o ile nie wystąpiła usterka poduszki powietrznej (świeci kontrolka ostrzegawcza poduszki powietrznej).
System dynamicznej kontroli stabilności
(DSC) i system zapobiegający poślizgom (ASR)Świeci ciągle.System jest dezaktywowany.Naciśnij przycisk, aby włączyć go ponownie.System DSC/ASR jest aktywowany automatycznie po uruchomieniu pojazdu oraz po osiągnięciu prędkości około 50 km/godz.

15
Przyrządy
1

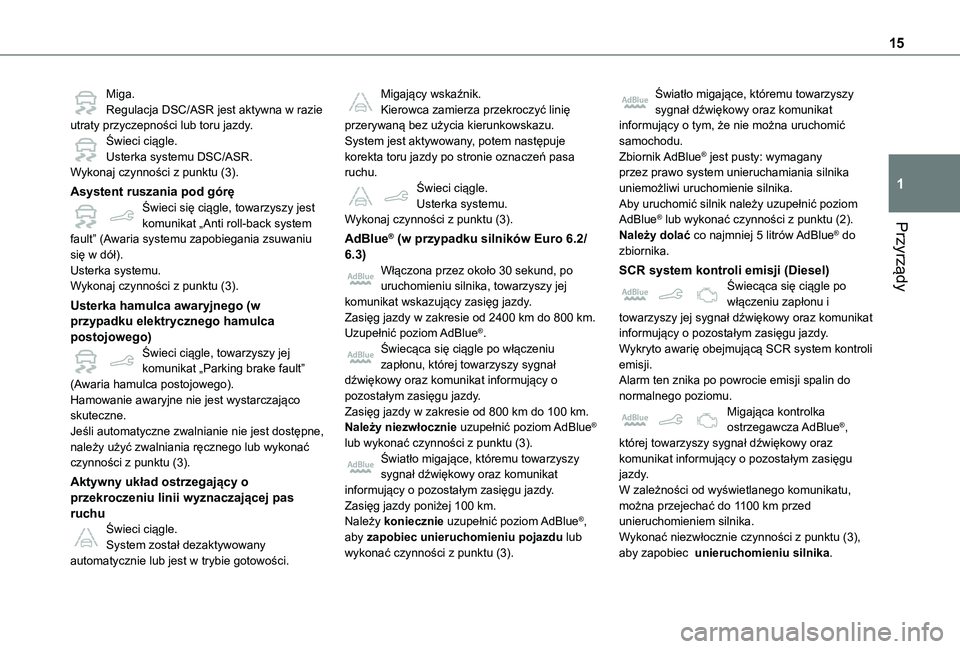

Miga.Regulacja DSC/ASR jest aktywna w razie utraty przyczepności lub toru jazdy.Świeci ciągle.Usterka systemu DSC/ASR.Wykonaj czynności z punktu (3).
Asystent ruszania pod góręŚwieci się ciągle, towarzyszy jest komunikat „Anti roll-back system fault” (Awaria systemu zapobiegania zsuwaniu się w dół).Usterka systemu.Wykonaj czynności z punktu (3).
Usterka hamulca awaryjnego (w przypadku elektrycznego hamulca postojowego)Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Hamowanie awaryjne nie jest wystarczająco skuteczne.Jeśli automatyczne zwalnianie nie jest dostępne,
należy użyć zwalniania ręcznego lub wykonać czynności z punktu (3).
Aktywny układ ostrzegający o przekroczeniu linii wyznaczającej pas ruchuŚwieci ciągle.System został dezaktywowany automatycznie lub jest w trybie gotowości.
Migający wskaźnik.Kierowca zamierza przekroczyć linię przerywaną bez użycia kierunkowskazu.System jest aktywowany, potem następuje korekta toru jazdy po stronie oznaczeń pasa ruchu.Świeci ciągle.Usterka systemu.Wykonaj czynności z punktu (3).
AdBlue® (w przypadku silników Euro 6.2/ 6.3)Włączona przez około 30 sekund, po uruchomieniu silnika, towarzyszy jej komunikat wskazujący zasięg jazdy.Zasięg jazdy w zakresie od 2400 km do 800 km.Uzupełnić poziom AdBlue®.Świecąca się ciągle po włączeniu zapłonu, której towarzyszy sygnał dźwiękowy oraz komunikat informujący o pozostałym zasięgu jazdy.Zasięg jazdy w zakresie od 800 km do 100 km.Należy niezwłocznie uzupełnić poziom AdBlue® lub wykonać czynności z punktu (3).
Światło migające, któremu towarzyszy sygnał dźwiękowy oraz komunikat informujący o pozostałym zasięgu jazdy.Zasięg jazdy poniżej 100 km.Należy koniecznie uzupełnić poziom AdBlue®, aby zapobiec unieruchomieniu pojazdu lub wykonać czynności z punktu (3).
Światło migające, któremu towarzyszy sygnał dźwiękowy oraz komunikat informujący o tym, że nie można uruchomić samochodu.Zbiornik AdBlue® jest pusty: wymagany przez prawo system unieruchamiania silnika uniemożliwi uruchomienie silnika.Aby uruchomić silnik należy uzupełnić poziom AdBlue® lub wykonać czynności z punktu (2).Należy dolać co najmniej 5 litrów AdBlue® do zbiornika.
SCR system kontroli emisji (Diesel)Świecąca się ciągle po włączeniu zapłonu i towarzyszy jej sygnał dźwiękowy oraz komunikat informujący o pozostałym zasięgu jazdy.Wykryto awarię obejmującą SCR system kontroli emisji.Alarm ten znika po powrocie emisji spalin do normalnego poziomu.Migająca kontrolka ostrzegawcza AdBlue®, której towarzyszy sygnał dźwiękowy oraz
komunikat informujący o pozostałym zasięgu jazdy.W zależności od wyświetlanego komunikatu, można przejechać do 1100 km przed unieruchomieniem silnika.Wykonać niezwłocznie czynności z punktu (3), aby zapobiec unieruchomieniu silnika.

16
Migająca kontrolka ostrzegawcza AdBlue®, której towarzyszy sygnał dźwiękowy oraz komunikat informujący o uniemożliwieniu uruchomienia silnika.System unieruchamiania silnika uniemożliwia ponowne uruchomienie silnika (po przekroczeniu autoryzowanego limitu jazdy od potwierdzenia awarii systemu kontroli emisji).Aby uruchomić silnik, należy wykonać czynności z punktu (2).
SerwisŚwieci przez chwilę, wyświetlany jest komunikat.Wykryto co najmniej jedną mniej poważną usterkę, która nie ma przydzielonej kontrolki ostrzegawczej.Określ przyczynę usterki, wykorzystując komunikat wyświetlany na panelu wskaźników.Niektóre problemy można rozwiązać samodzielnie, na przykład otworzyć drzwi lub uruchomić oczyszczanie filtra cząstek stałych.W przypadku innych problemów, takich jak
usterka systemu monitorowania ciśnienia powietrza w oponach, wykonaj czynności z punktu (3).
Świeci ciągle, wyświetlany jest komunikat.Wykryto co najmniej jedną poważną usterkę, która nie ma przydzielonej kontrolki ostrzegawczej.Określ przyczynę nieprawidłowości, wykorzystując komunikat wyświetlany na panelu wskaźników, a następnie wykonaj czynności z punktu (3).Świeci ciągle, wyświetlany jej komunikat „Parking brake fault”.Automatyczne zwolnienie elektrycznego hamulca postojowego jest niedostępne.Wykonaj czynności z punktu (2).Kontrolka ostrzegawcza o serwisie świeci się światłem stałym a ikona klucza serwisowego miga, a potem świeci światłem ciągłym.Przekroczony został zalecany czas pomiędzy przeglądami.Należy jak najszybciej zlecić przegląd pojazdu.Tylko dla pojazdów z silnikami Diesla.
Tylne światła przeciwmgłoweŚwieci ciągle.
Światła są włączone.
Zielone kontrolki ostrzegawcze/informacyjne
Stop i StartŚwieci ciągle.Gdy pojazd się zatrzyma, Stop i Start przełącza silnik w tryb STOP.
Miga przez chwilę.Tryb STOP jest tymczasowo niedostępny lub tryb START został automatycznie uruchomiony.
Hill Assist Descent ControlŚwieci ciągle.System został aktywowany, ale warunki wspomagania nie zostały spełnione (nachylenie, zbyt wysoka prędkość, włączony bieg).Migający wskaźnik.Funkcja wykonuje wspomaganie.Włączone hamulce pojazdu; światła stopu świecą podczas zjeżdżania.
Tryb ekoŚwieci ciągle.Tryb ECO jest aktywny.W tym trybie wykonywana jest regulacja pewnych parametrów w celu ograniczenia spalania.
Automatyczne wycieranie szybŚwieci ciągle.Wycieraczki szyby przedniej pracują
w trybie automatycznym.
Przednie światła przeciwmgłoweŚwieci ciągle.Przednie światłą przeciwmgłowe są włączone.
Światła pozycyjneŚwieci ciągle.Światła są włączone.
