17
Strumentazione
1
Indicatori/spie di allarme color blu
Fari abbagliantiFissa.I fari sono accesi.
Indicatori/spie di allarme color nero
Premere il frenoFissa.Mancata o insufficiente pressione del pedale del freno.Con cambio automatico, con il motore in funzione, prima di rilasciare il freno di stazionamento per uscire dalla posizione P.
Premere la frizioneFissa.Stop & Start: il passaggio alla modalità START viene respinto perché il pedale della frizione non è premuto a fondo.Premere a fondo il pedale della frizione.
Tergitura automaticaFissa.La tergitura automatica anteriore è
attivata.
Spie
Indicatore di manutenzione
L'indicatore di direzione viene visualizzato sul quadro strumenti. A seconda della versione del veicolo:– la linea del display del registratore di distanza indica la distanza residua prima della prossima scadenza di manutenzione o la distanza percorsa dalla data della scadenza preceduta dal segno "-".– un messaggio di avvertenza indica la distanza residua, oltre all'intervallo di tempo prima della prossima scadenza di manutenzione o il tempo trascorso dall'ultima scadenza.
Chiave di manutenzioneSi accende temporaneamente all'inserimento dell'accensione.Indica che è possibile percorrere una distanza compresa tra 3.000 km e 1.000 km prima della prossima manutenzione.Fissa, quando l'accensione è inserita.
La manutenzione è prevista entro massimo 1.000 km.Far eseguire la manutenzione del veicolo il prima possibile.
Chiave di manutenzione lampeggianteLampeggiante, quindi fissa, quando l'accensione viene inserita.(Con i motori diesel, in combinazione con la spia di allarme manutenzione.)
L'intervallo di manutenzione è stato superato.
Far eseguire la manutenzione del veicolo prima possibile.
NOTIC E
La distanza indicata (in miglia o chilometri) viene calcolata in base alla distanza percorsa e il tempo trascorso dall'ultimo intervento di manutenzione.L'allarme potrebbe attivarsi in prossimità della
data della successiva manutenzione.
Reset dell'indicatore di manutenzione
L'indicatore di manutenzione deve essere resettato dopo ciascun intervento di assistenza.► Disinserire l'accensione.


► Tenere premuto questo pulsante.► Disinserire l'accensione; il display del registratore di distanza avvia il conteggio alla rovescia.
► Rilasciare il pulsante quando viene visualizzato =0 ; la chiave scompare.

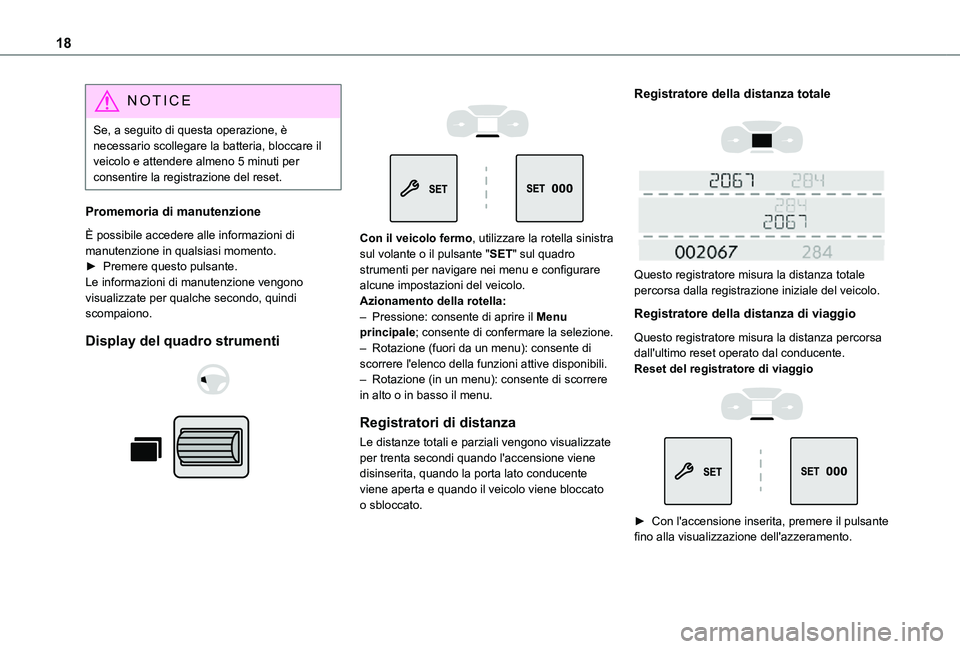

18
NOTIC E
Se, a seguito di questa operazione, è necessario scollegare la batteria, bloccare il veicolo e attendere almeno 5 minuti per consentire la registrazione del reset.
Promemoria di manutenzione
È possibile accedere alle informazioni di manutenzione in qualsiasi momento.► Premere questo pulsante.Le informazioni di manutenzione vengono visualizzate per qualche secondo, quindi scompaiono.
Display del quadro strumenti





Con il veicolo fermo, utilizzare la rotella sinistra
sul volante o il pulsante "SET" sul quadro strumenti per navigare nei menu e configurare alcune impostazioni del veicolo.Azionamento della rotella:– Pressione: consente di aprire il Menu principale; consente di confermare la selezione.– Rotazione (fuori da un menu): consente di scorrere l'elenco della funzioni attive disponibili.– Rotazione (in un menu): consente di scorrere in alto o in basso il menu.
Registratori di distanza
Le distanze totali e parziali vengono visualizzate per trenta secondi quando l'accensione viene disinserita, quando la porta lato conducente viene aperta e quando il veicolo viene bloccato o sbloccato.
Registratore della distanza totale



Questo registratore misura la distanza totale percorsa dalla registrazione iniziale del veicolo.
Registratore della distanza di viaggio
Questo registratore misura la distanza percorsa dall'ultimo reset operato dal conducente.Reset del registratore di viaggio


► Con l'accensione inserita, premere il pulsante fino alla visualizzazione dell'azzeramento.

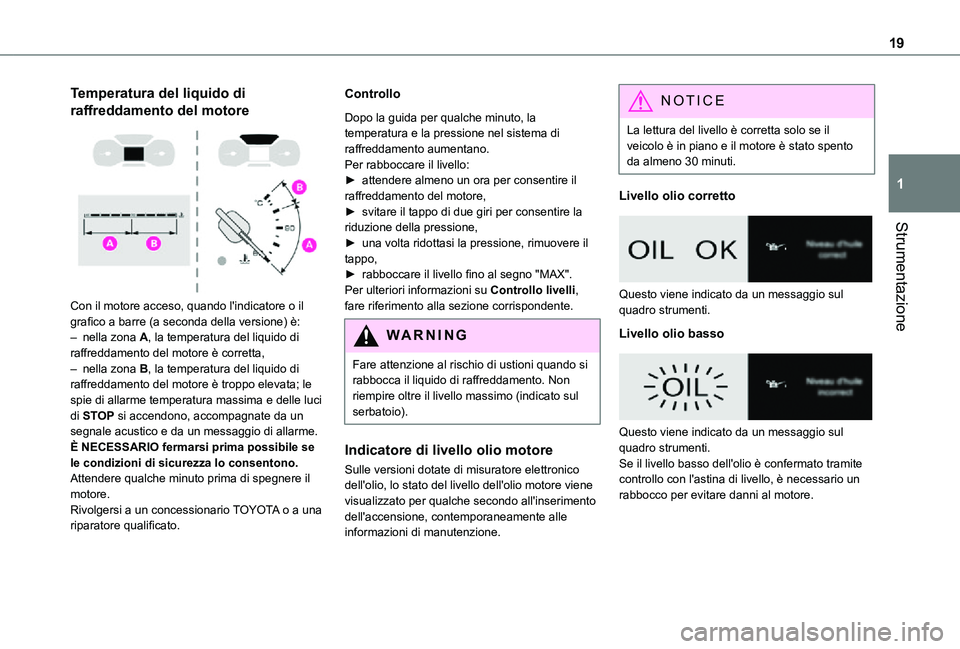

19
Strumentazione
1
Temperatura del liquido di
raffreddamento del motore

Con il motore acceso, quando l'indicatore o il grafico a barre (a seconda della versione) è:– nella zona A, la temperatura del liquido di raffreddamento del motore è corretta,– nella zona B, la temperatura del liquido di raffreddamento del motore è troppo elevata; le spie di allarme temperatura massima e delle luci di STOP si accendono, accompagnate da un segnale acustico e da un messaggio di allarme.È NECESSARIO fermarsi prima possibile se le condizioni di sicurezza lo consentono.Attendere qualche minuto prima di spegnere il motore.Rivolgersi a un concessionario TOYOTA o a una riparatore qualificato.
Controllo
Dopo la guida per qualche minuto, la temperatura e la pressione nel sistema di raffreddamento aumentano.Per rabboccare il livello:► attendere almeno un ora per consentire il raffreddamento del motore,► svitare il tappo di due giri per consentire la riduzione della pressione,► una volta ridottasi la pressione, rimuovere il tappo,► rabboccare il livello fino al segno "MAX".Per ulteriori informazioni su Controllo livelli, fare riferimento alla sezione corrispondente.
WARNI NG
Fare attenzione al rischio di ustioni quando si rabbocca il liquido di raffreddamento. Non riempire oltre il livello massimo (indicato sul serbatoio).
Indicatore di livello olio motore
Sulle versioni dotate di misuratore elettronico dell'olio, lo stato del livello dell'olio motore viene visualizzato per qualche secondo all'inserimento dell'accensione, contemporaneamente alle informazioni di manutenzione.
NOTIC E
La lettura del livello è corretta solo se il veicolo è in piano e il motore è stato spento da almeno 30 minuti.
Livello olio corretto


Questo viene indicato da un messaggio sul quadro strumenti.
Livello olio basso


Questo viene indicato da un messaggio sul
quadro strumenti.Se il livello basso dell'olio è confermato tramite controllo con l'astina di livello, è necessario un rabbocco per evitare danni al motore.

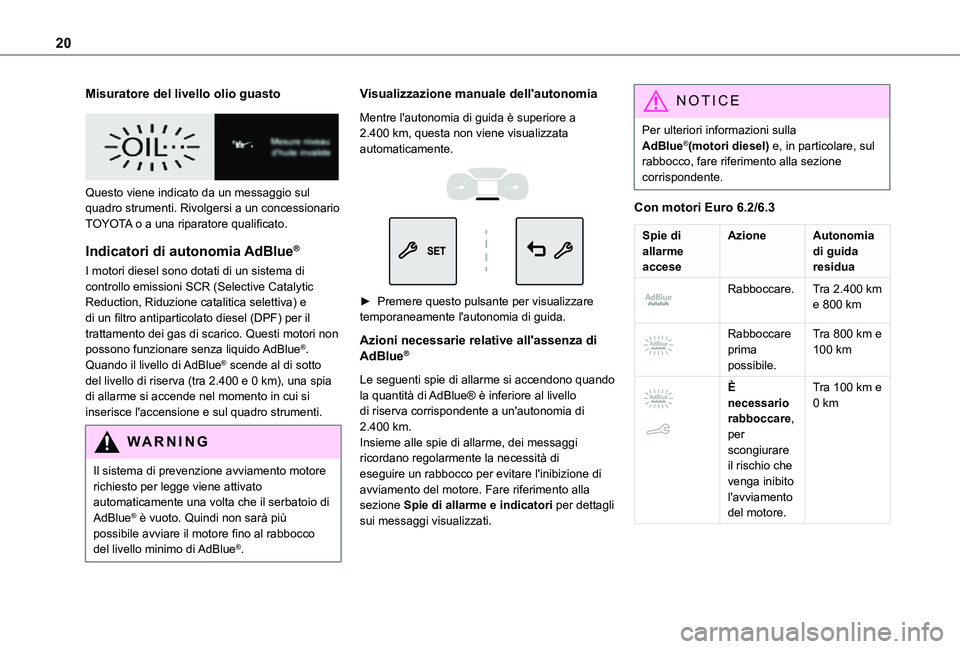

20
Misuratore del livello olio guasto


Questo viene indicato da un messaggio sul quadro strumenti. Rivolgersi a un concessionario TOYOTA o a una riparatore qualificato.
Indicatori di autonomia AdBlue®
I motori diesel sono dotati di un sistema di controllo emissioni SCR (Selective Catalytic Reduction, Riduzione catalitica selettiva) e di un filtro antiparticolato diesel (DPF) per il trattamento dei gas di scarico. Questi motori non possono funzionare senza liquido AdBlue®.Quando il livello di AdBlue® scende al di sotto del livello di riserva (tra 2.400 e 0 km), una spia di allarme si accende nel momento in cui si inserisce l'accensione e sul quadro strumenti.
WARNI NG
Il sistema di prevenzione avviamento motore richiesto per legge viene attivato automaticamente una volta che il serbatoio di AdBlue® è vuoto. Quindi non sarà più possibile avviare il motore fino al rabbocco
del livello minimo di AdBlue®.
Visualizzazione manuale dell'autonomia
Mentre l'autonomia di guida è superiore a 2.400 km, questa non viene visualizzata automaticamente.


► Premere questo pulsante per visualizzare temporaneamente l'autonomia di guida.
Azioni necessarie relative all'assenza di AdBlue®
Le seguenti spie di allarme si accendono quando la quantità di AdBlue® è inferiore al livello di riserva corrispondente a un'autonomia di 2.400 km.Insieme alle spie di allarme, dei messaggi ricordano regolarmente la necessità di eseguire un rabbocco per evitare l'inibizione di avviamento del motore. Fare riferimento alla sezione Spie di allarme e indicatori per dettagli sui messaggi visualizzati.
NOTIC E
Per ulteriori informazioni sulla AdBlue®(motori diesel) e, in particolare, sul rabbocco, fare riferimento alla sezione corrispondente.
Con motori Euro 6.2/6.3
Spie di
allarme accese
AzioneAutonomia
di guida residua

Rabboccare.Tra 2.400 km e 800 km


Rabboccare prima possibile.
Tra 800 km e 100 km


È necessario rabboccare, per scongiurare il rischio che venga inibito l'avviamento del motore.
Tra 100 km e 0 km

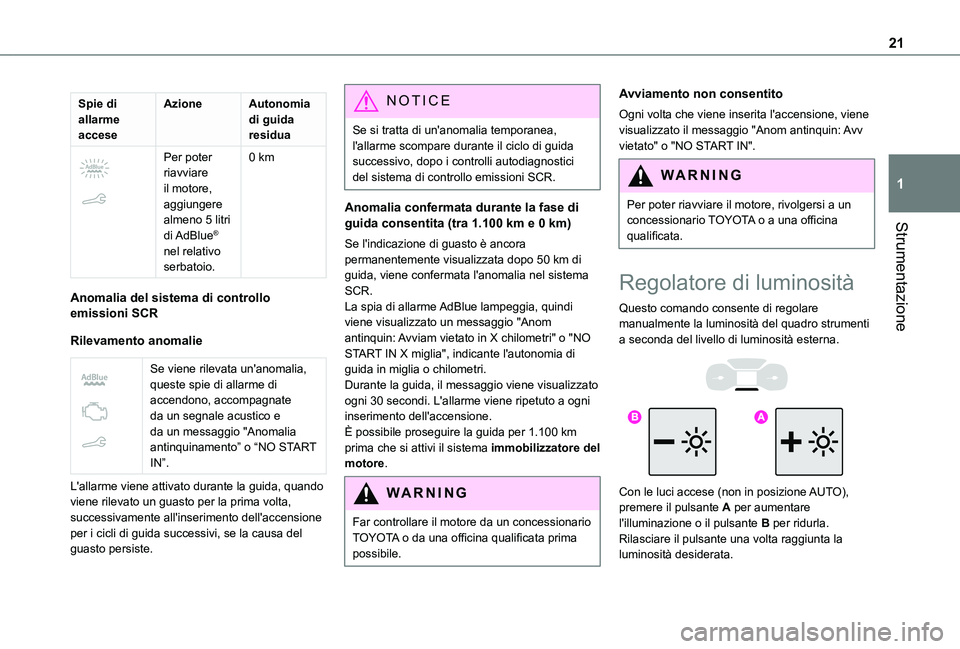

21
Strumentazione
1
Spie di allarme accese
AzioneAutonomia di guida residua

Per poter riavviare il motore, aggiungere almeno 5 litri di AdBlue®
nel relativo serbatoio.
0 km
Anomalia del sistema di controllo emissioni SCR
Rilevamento anomalie


Se viene rilevata un'anomalia, queste spie di allarme di accendono, accompagnate da un segnale acustico e da un messaggio "Anomalia
antinquinamento” o “NO START IN”.
L'allarme viene attivato durante la guida, quando viene rilevato un guasto per la prima volta, successivamente all'inserimento dell'accensione per i cicli di guida successivi, se la causa del
guasto persiste.
NOTIC E
Se si tratta di un'anomalia temporanea, l'allarme scompare durante il ciclo di guida successivo, dopo i controlli autodiagnostici del sistema di controllo emissioni SCR.
Anomalia confermata durante la fase di guida consentita (tra 1.100 km e 0 km)
Se l'indicazione di guasto è ancora permanentemente visualizzata dopo 50 km di guida, viene confermata l'anomalia nel sistema SCR.La spia di allarme AdBlue lampeggia, quindi viene visualizzato un messaggio "Anom antinquin: Avviam vietato in X chilometri" o "NO START IN X miglia", indicante l'autonomia di guida in miglia o chilometri.Durante la guida, il messaggio viene visualizzato ogni 30 secondi. L'allarme viene ripetuto a ogni inserimento dell'accensione.È possibile proseguire la guida per 1.100 km
prima che si attivi il sistema immobilizzatore del motore.
WARNI NG
Far controllare il motore da un concessionario TOYOTA o da una officina qualificata prima possibile.
Avviamento non consentito
Ogni volta che viene inserita l'accensione, viene visualizzato il messaggio "Anom antinquin: Avv vietato" o "NO START IN".
WARNI NG
Per poter riavviare il motore, rivolgersi a un concessionario TOYOTA o a una officina qualificata.
Regolatore di luminosità
Questo comando consente di regolare manualmente la luminosità del quadro strumenti a seconda del livello di luminosità esterna.


Con le luci accese (non in posizione AUTO), premere il pulsante A per aumentare l'illuminazione o il pulsante B per ridurla.Rilasciare il pulsante una volta raggiunta la
luminosità desiderata.

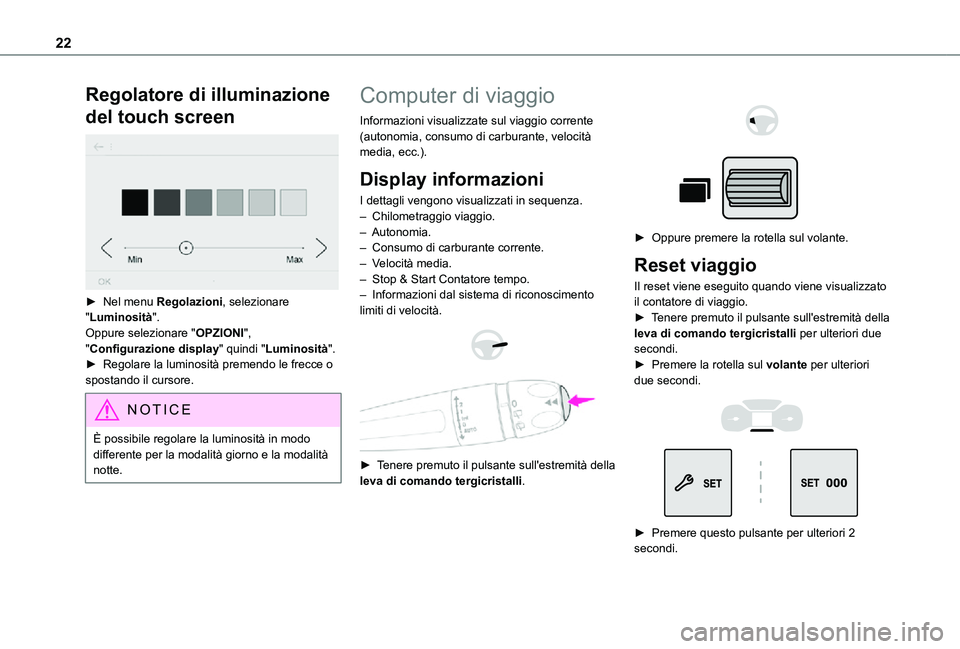

22
Regolatore di illuminazione
del touch screen

► Nel menu Regolazioni, selezionare "Luminosità".Oppure selezionare "OPZIONI", "Configurazione display" quindi "Luminosità".► Regolare la luminosità premendo le frecce o spostando il cursore.
NOTIC E
È possibile regolare la luminosità in modo differente per la modalità giorno e la modalità notte.
Computer di viaggio
Informazioni visualizzate sul viaggio corrente (autonomia, consumo di carburante, velocità media, ecc.).
Display informazioni
I dettagli vengono visualizzati in sequenza.– Chilometraggio viaggio.– Autonomia.– Consumo di carburante corrente.– Velocità media.– Stop & Start Contatore tempo.– Informazioni dal sistema di riconoscimento limiti di velocità.


► Tenere premuto il pulsante sull'estremità della leva di comando tergicristalli.



► Oppure premere la rotella sul volante.
Reset viaggio
Il reset viene eseguito quando viene visualizzato il contatore di viaggio.► Tenere premuto il pulsante sull'estremità della leva di comando tergicristalli per ulteriori due secondi.► Premere la rotella sul volante per ulteriori due secondi.


► Premere questo pulsante per ulteriori 2 secondi.

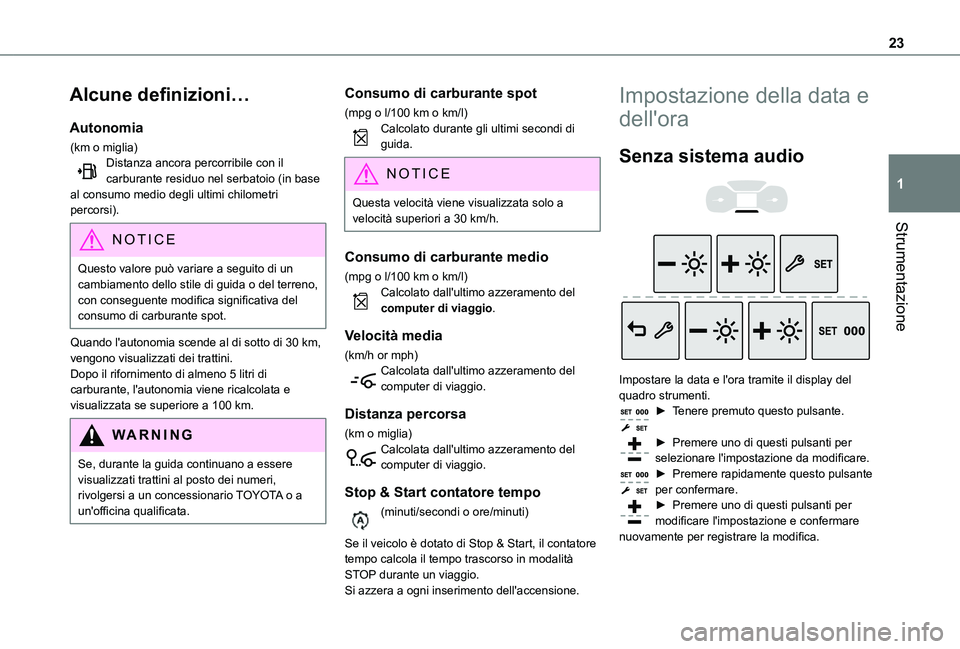

23
Strumentazione
1
Alcune definizioni…
Autonomia
(km o miglia)Distanza ancora percorribile con il carburante residuo nel serbatoio (in base al consumo medio degli ultimi chilometri percorsi).
NOTIC E
Questo valore può variare a seguito di un cambiamento dello stile di guida o del terreno, con conseguente modifica significativa del consumo di carburante spot.
Quando l'autonomia scende al di sotto di 30 km, vengono visualizzati dei trattini.Dopo il rifornimento di almeno 5 litri di carburante, l'autonomia viene ricalcolata e visualizzata se superiore a 100 km.
WARNI NG
Se, durante la guida continuano a essere visualizzati trattini al posto dei numeri, rivolgersi a un concessionario TOYOTA o a un'officina qualificata.
Consumo di carburante spot
(mpg o l/100 km o km/l)Calcolato durante gli ultimi secondi di guida.
NOTIC E
Questa velocità viene visualizzata solo a velocità superiori a 30 km/h.
Consumo di carburante medio
(mpg o l/100 km o km/l)Calcolato dall'ultimo azzeramento del computer di viaggio.
Velocità media
(km/h or mph)Calcolata dall'ultimo azzeramento del computer di viaggio.
Distanza percorsa
(km o miglia)Calcolata dall'ultimo azzeramento del computer di viaggio.
Stop & Start contatore tempo
(minuti/secondi o ore/minuti)
Se il veicolo è dotato di Stop & Start, il contatore tempo calcola il tempo trascorso in modalità STOP durante un viaggio.Si azzera a ogni inserimento dell'accensione.
Impostazione della data e
dell'ora
Senza sistema audio


Impostare la data e l'ora tramite il display del quadro strumenti.► Tenere premuto questo pulsante.
► Premere uno di questi pulsanti per selezionare l'impostazione da modificare.► Premere rapidamente questo pulsante per confermare.► Premere uno di questi pulsanti per modificare l'impostazione e confermare nuovamente per registrare la modifica.

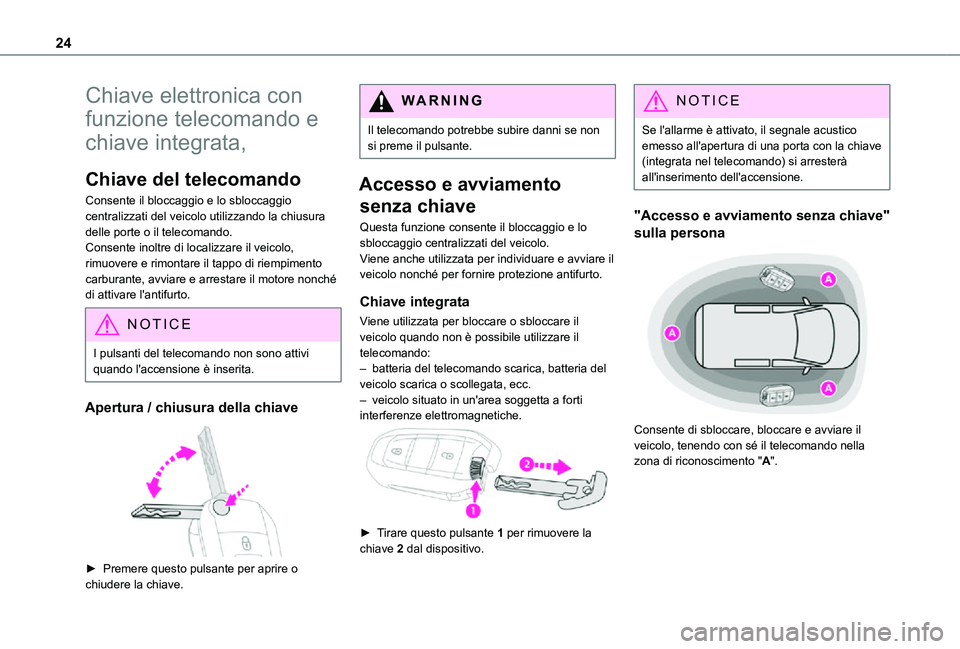

24
Chiave elettronica con
funzione telecomando e
chiave integrata,
Chiave del telecomando
Consente il bloccaggio e lo sbloccaggio centralizzati del veicolo utilizzando la chiusura delle porte o il telecomando.Consente inoltre di localizzare il veicolo, rimuovere e rimontare il tappo di riempimento carburante, avviare e arrestare il motore nonché di attivare l'antifurto.
NOTIC E
I pulsanti del telecomando non sono attivi quando l'accensione è inserita.
Apertura / chiusura della chiave

► Premere questo pulsante per aprire o chiudere la chiave.
WARNI NG
Il telecomando potrebbe subire danni se non si preme il pulsante.
Accesso e avviamento
senza chiave
Questa funzione consente il bloccaggio e lo sbloccaggio centralizzati del veicolo.Viene anche utilizzata per individuare e avviare il veicolo nonché per fornire protezione antifurto.
Chiave integrata
Viene utilizzata per bloccare o sbloccare il veicolo quando non è possibile utilizzare il telecomando:– batteria del telecomando scarica, batteria del veicolo scarica o scollegata, ecc.– veicolo situato in un'area soggetta a forti interferenze elettromagnetiche.
► Tirare questo pulsante 1 per rimuovere la
chiave 2 dal dispositivo.
NOTIC E
Se l'allarme è attivato, il segnale acustico emesso all'apertura di una porta con la chiave (integrata nel telecomando) si arresterà all'inserimento dell'accensione.
"Accesso e avviamento senza chiave"
sulla persona

Consente di sbloccare, bloccare e avviare il
veicolo, tenendo con sé il telecomando nella zona di riconoscimento "A".
