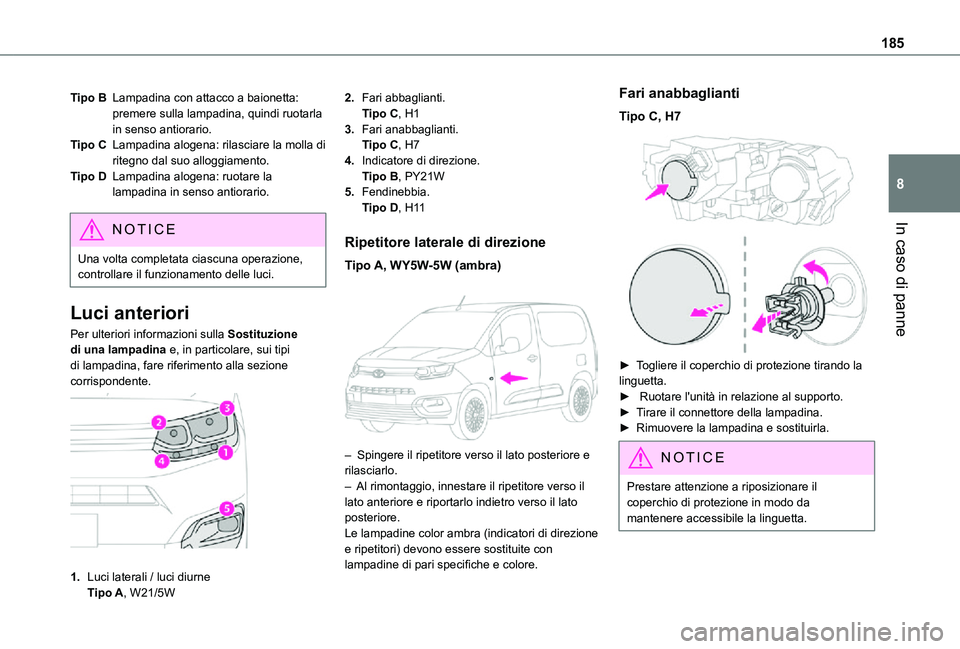

185
In caso di panne
8
Tipo BLampadina con attacco a baionetta: premere sulla lampadina, quindi ruotarla in senso antiorario.
Tipo CLampadina alogena: rilasciare la molla di ritegno dal suo alloggiamento.
Tipo DLampadina alogena: ruotare la lampadina in senso antiorario.
NOTIC E
Una volta completata ciascuna operazione, controllare il funzionamento delle luci.
Luci anteriori
Per ulteriori informazioni sulla Sostituzione di una lampadina e, in particolare, sui tipi di lampadina, fare riferimento alla sezione corrispondente.

1.Luci laterali / luci diurneTipo A, W21/5W
2.Fari abbaglianti.Tipo C, H1
3.Fari anabbaglianti.Tipo C, H7
4.Indicatore di direzione.Tipo B, PY21W
5.Fendinebbia.Tipo D, H11
Ripetitore laterale di direzione
Tipo A, WY5W-5W (ambra)

– Spingere il ripetitore verso il lato posteriore e rilasciarlo.– Al rimontaggio, innestare il ripetitore verso il lato anteriore e riportarlo indietro verso il lato posteriore.Le lampadine color ambra (indicatori di direzione
e ripetitori) devono essere sostituite con lampadine di pari specifiche e colore.
Fari anabbaglianti
Tipo C, H7

► Togliere il coperchio di protezione tirando la linguetta. ► Ruotare l'unità in relazione al supporto.► Tirare il connettore della lampadina.► Rimuovere la lampadina e sostituirla.
NOTIC E
Prestare attenzione a riposizionare il coperchio di protezione in modo da mantenere accessibile la linguetta.

186

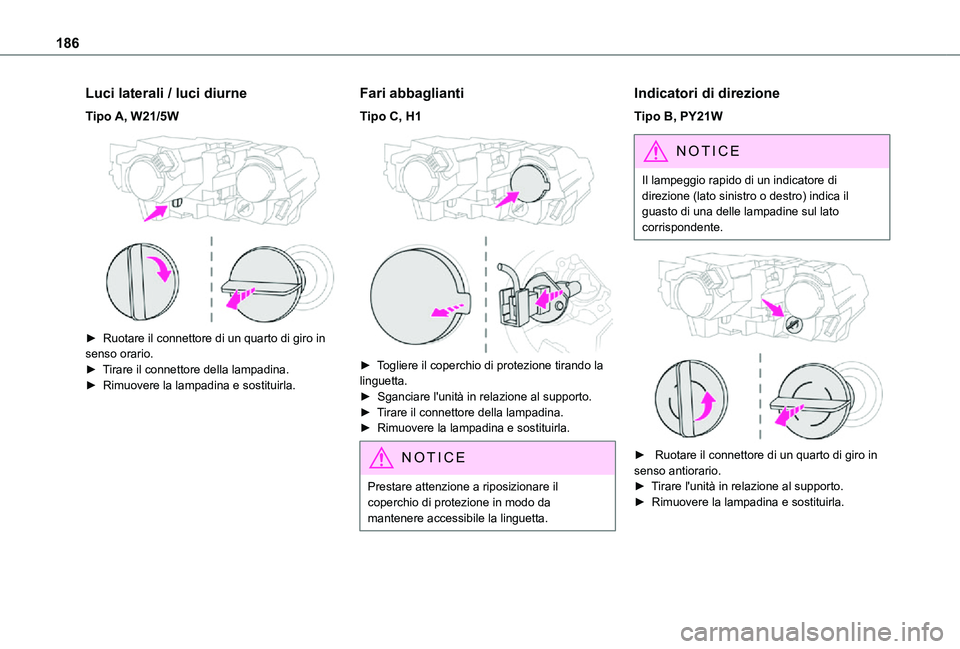

Luci laterali / luci diurne
Tipo A, W21/5W

► Ruotare il connettore di un quarto di giro in senso orario.► Tirare il connettore della lampadina.► Rimuovere la lampadina e sostituirla.
Fari abbaglianti
Tipo C, H1

► Togliere il coperchio di protezione tirando la linguetta.► Sganciare l'unità in relazione al supporto.► Tirare il connettore della lampadina.► Rimuovere la lampadina e sostituirla.
NOTIC E
Prestare attenzione a riposizionare il coperchio di protezione in modo da mantenere accessibile la linguetta.
Indicatori di direzione
Tipo B, PY21W
NOTIC E
Il lampeggio rapido di un indicatore di direzione (lato sinistro o destro) indica il guasto di una delle lampadine sul lato corrispondente.


► Ruotare il connettore di un quarto di giro in senso antiorario.
► Tirare l'unità in relazione al supporto.► Rimuovere la lampadina e sostituirla.

187
In caso di panne
8

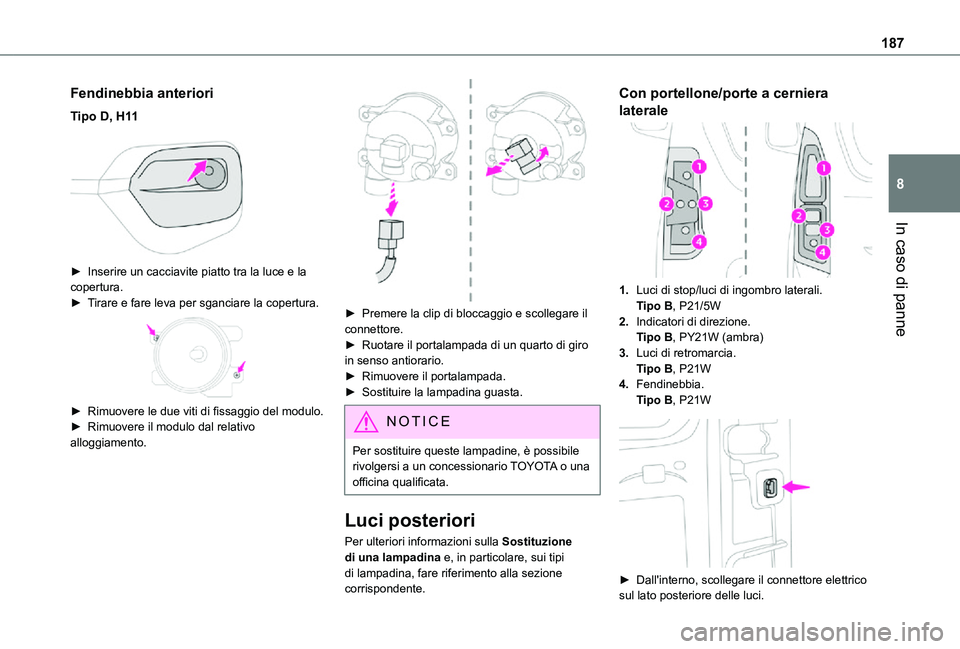

Fendinebbia anteriori
Tipo D, H11

► Inserire un cacciavite piatto tra la luce e la copertura.► Tirare e fare leva per sganciare la copertura.

► Rimuovere le due viti di fissaggio del modulo.► Rimuovere il modulo dal relativo alloggiamento.

► Premere la clip di bloccaggio e scollegare il connettore.► Ruotare il portalampada di un quarto di giro in senso antiorario.► Rimuovere il portalampada.► Sostituire la lampadina guasta.
NOTIC E
Per sostituire queste lampadine, è possibile rivolgersi a un concessionario TOYOTA o una officina qualificata.
Luci posteriori
Per ulteriori informazioni sulla Sostituzione di una lampadina e, in particolare, sui tipi di lampadina, fare riferimento alla sezione corrispondente.
Con portellone/porte a cerniera
laterale
1.Luci di stop/luci di ingombro laterali.Tipo B, P21/5W
2.Indicatori di direzione.Tipo B, PY21W (ambra)
3.Luci di retromarcia.Tipo B, P21W
4.Fendinebbia.Tipo B, P21W

► Dall'interno, scollegare il connettore elettrico sul lato posteriore delle luci.

188

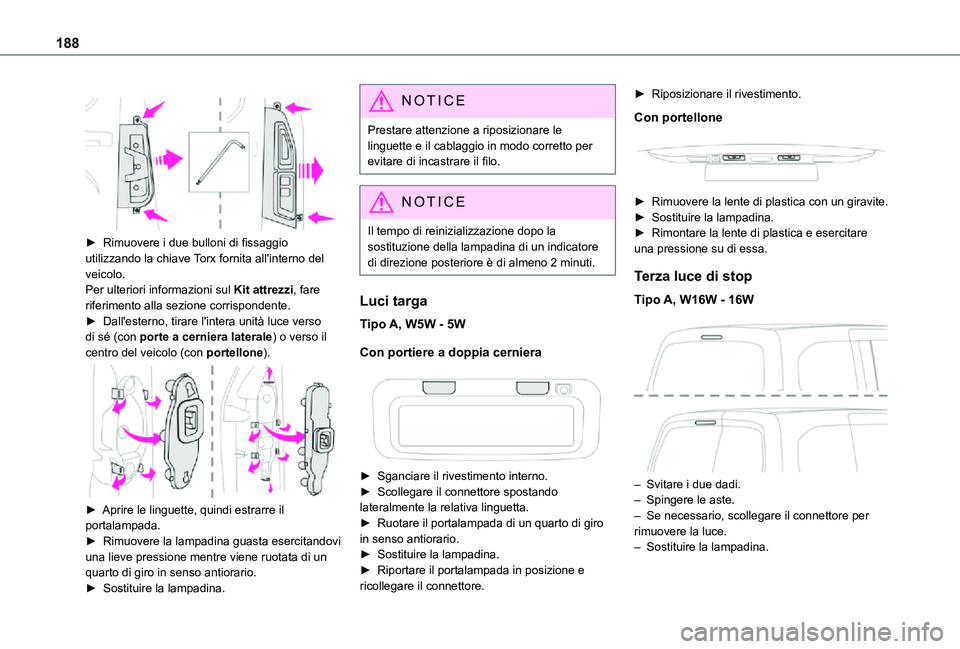

► Rimuovere i due bulloni di fissaggio
utilizzando la chiave Torx fornita all'interno del veicolo.Per ulteriori informazioni sul Kit attrezzi, fare riferimento alla sezione corrispondente.► Dall'esterno, tirare l'intera unità luce verso di sé (con porte a cerniera laterale) o verso il centro del veicolo (con portellone).

► Aprire le linguette, quindi estrarre il portalampada.► Rimuovere la lampadina guasta esercitandovi
una lieve pressione mentre viene ruotata di un quarto di giro in senso antiorario.► Sostituire la lampadina.
NOTIC E
Prestare attenzione a riposizionare le linguette e il cablaggio in modo corretto per evitare di incastrare il filo.
NOTIC E
Il tempo di reinizializzazione dopo la
sostituzione della lampadina di un indicatore di direzione posteriore è di almeno 2 minuti.
Luci targa
Tipo A, W5W - 5W
Con portiere a doppia cerniera


► Sganciare il rivestimento interno.
► Scollegare il connettore spostando lateralmente la relativa linguetta.► Ruotare il portalampada di un quarto di giro in senso antiorario.► Sostituire la lampadina.► Riportare il portalampada in posizione e ricollegare il connettore.
► Riposizionare il rivestimento.
Con portellone


► Rimuovere la lente di plastica con un giravite.► Sostituire la lampadina.► Rimontare la lente di plastica e esercitare una pressione su di essa.
Terza luce di stop
Tipo A, W16W - 16W

– Svitare i due dadi.– Spingere le aste.– Se necessario, scollegare il connettore per rimuovere la luce. – Sostituire la lampadina.

189
In caso di panne
8

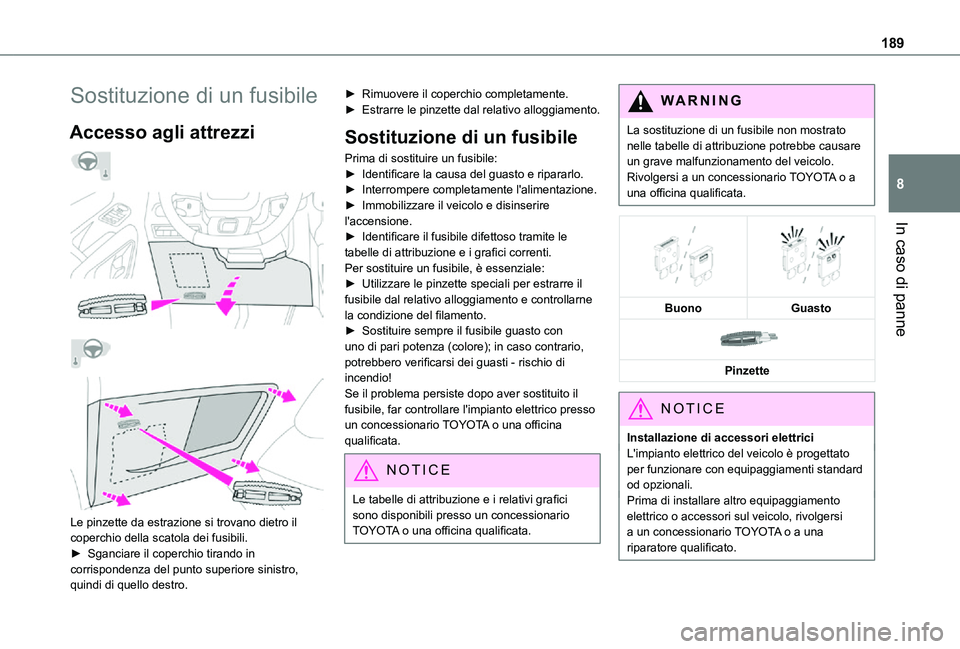

Sostituzione di un fusibile
Accesso agli attrezzi




Le pinzette da estrazione si trovano dietro il coperchio della scatola dei fusibili.
► Sganciare il coperchio tirando in corrispondenza del punto superiore sinistro, quindi di quello destro.
► Rimuovere il coperchio completamente.► Estrarre le pinzette dal relativo alloggiamento.
Sostituzione di un fusibile
Prima di sostituire un fusibile:► Identificare la causa del guasto e ripararlo.► Interrompere completamente l'alimentazione.► Immobilizzare il veicolo e disinserire l'accensione.► Identificare il fusibile difettoso tramite le tabelle di attribuzione e i grafici correnti.Per sostituire un fusibile, è essenziale:► Utilizzare le pinzette speciali per estrarre il fusibile dal relativo alloggiamento e controllarne la condizione del filamento.► Sostituire sempre il fusibile guasto con uno di pari potenza (colore); in caso contrario, potrebbero verificarsi dei guasti - rischio di incendio!Se il problema persiste dopo aver sostituito il fusibile, far controllare l'impianto elettrico presso un concessionario TOYOTA o una officina qualificata.
NOTIC E
Le tabelle di attribuzione e i relativi grafici sono disponibili presso un concessionario TOYOTA o una officina qualificata.
WARNI NG
La sostituzione di un fusibile non mostrato nelle tabelle di attribuzione potrebbe causare un grave malfunzionamento del veicolo. Rivolgersi a un concessionario TOYOTA o a una officina qualificata.




BuonoGuasto

Pinzette
NOTIC E
Installazione di accessori elettriciL'impianto elettrico del veicolo è progettato per funzionare con equipaggiamenti standard
od opzionali.Prima di installare altro equipaggiamento elettrico o accessori sul veicolo, rivolgersi a un concessionario TOYOTA o a una
riparatore qualificato.

190
WARNI NG
TOYOTA declina qualsiasi responsabilità per eventuali costi derivanti dalla riparazione del veicolo o per la rettifica di guasti risultanti dall'installazione di accessori non forniti e non raccomandati da TOYOTA e non installati in conformità alla relative istruzioni, in particolare quando l'assorbimento combinato di tutti gli equipaggiamenti aggiuntivi collegati supera 10 milliampere.
NOTIC E
Per ulteriori informazioni sull'installazione di una barra di traino o dell'equipaggiamento tipo TAXI, rivolgersi a un concessionario TOYOTA.
Fusibili della plancia
La scatola dei fusibili è posizionata nella plancia
inferiore (lato sinistro).
Accesso ai fusibili
► Sganciare il coperchio tirando in corrispondenza del punto superiore sinistro, quindi di quello destro.I fusibili descritti di seguito variano in base all'equipaggiamento del veicolo.

N. fusibilePotenza nominale (A)
Funzioni
F110Caricatore wireless per smarphone, specchietto retrovisore interno elettrocromatico.
F415Avvisatore acustico.
F620Pompa lavacristalli.
F710Presa da 12 V (posteriore).
F1030Modulo dei bloccaggi elettrici.
N. fusibilePotenza nominale (A)
Funzioni
F1310Telematica e controlli radio.
F145Allarme, spia di sovraccarico, unità telematica avanzata.
F193Unità di interfaccia rimorchio.
F223Schermo di visualizzazione Vista posteriore circostante.
F235Unità di interfaccia rimorchio generica.
F275Riscaldamento aggiuntivo.
F2920Sistema audio, touch screen.
F3215Presa da 12 V (anteriore).
F345Comando dello specchietto.

191
In caso di panne
8
N. fusibilePotenza nominale (A)
Funzioni
F365Presa USB.
Fusibili vano motore
La scatola fusibili si trova nel vano motore accanto alla batteria.
Accesso ai fusibili

► Sganciare i due fermi A.► Rimuovere il coperchio.► Cambiare il fusibile.► Una volta terminato, chiudere con cura il coperchio, quindi agganciare i due fermi A, per assicurarsi che la chiusura della scatola fusibili sia appropriata.

N. fusibilePotenza nominale(A)
Funzioni
F1615Fendinebbia anteriore.
F1810Faro abbagliante destro.
F1910Faro abbagliante sinistro.
F2940Tergicristalli del parabrezza.
Batteria da 12 V
Procedura per l'avviamento del motore con un'altra batteria o per il caricamento di una batteria scarica.
Batterie del motorino di
avviamento agli acidi di
piombo
EC O
Le batteria contengono sostanze nocive come acido solforico e piombo.Devono essere smaltite in conformità alla normativa vigente e non devono, in alcun caso, essere gettate come rifiuto domestico.Portare le batterie del telecomando e del veicolo presso un punto di raccolta specializzato.
WARNI NG
Proteggere gli occhi e il viso prima di manipolare la batteria.Tutti gli interventi sulla batteria devono essere effettuati in un'area ben ventilata e lontana da fiamme e fonti di scintille, in modo da evitare il
rischio di esplosione o incendio.Dopo l'intervento, lavare le mani.

192
WARNI NG

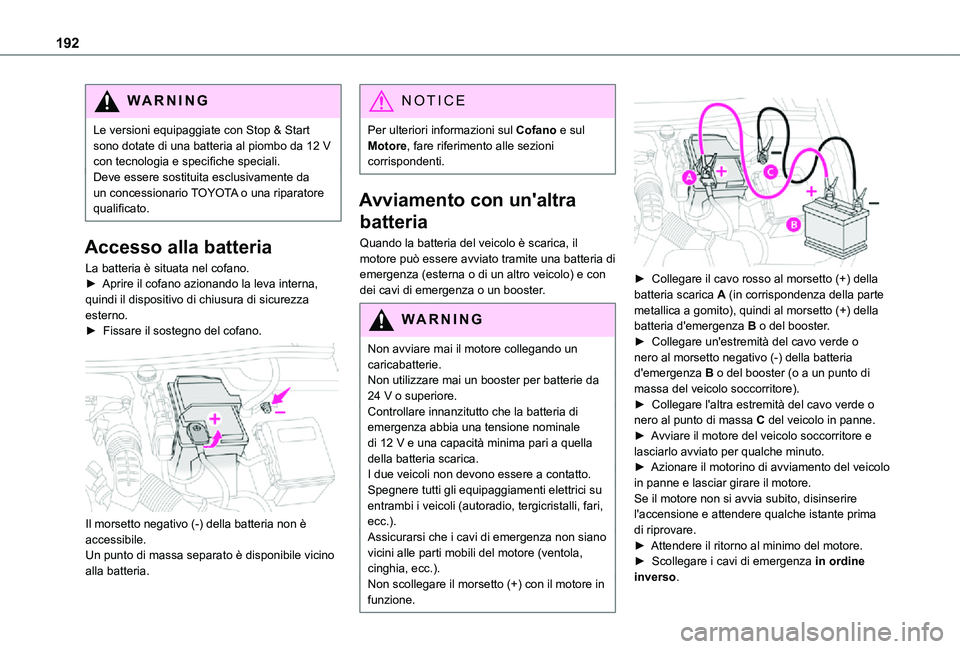

Le versioni equipaggiate con Stop & Start sono dotate di una batteria al piombo da 12 V con tecnologia e specifiche speciali.Deve essere sostituita esclusivamente da un concessionario TOYOTA o una riparatore qualificato.
Accesso alla batteria
La batteria è situata nel cofano.► Aprire il cofano azionando la leva interna, quindi il dispositivo di chiusura di sicurezza esterno.► Fissare il sostegno del cofano.

Il morsetto negativo (-) della batteria non è accessibile.Un punto di massa separato è disponibile vicino alla batteria.
NOTIC E
Per ulteriori informazioni sul Cofano e sul Motore, fare riferimento alle sezioni corrispondenti.
Avviamento con un'altra
batteria
Quando la batteria del veicolo è scarica, il motore può essere avviato tramite una batteria di emergenza (esterna o di un altro veicolo) e con dei cavi di emergenza o un booster.
WARNI NG
Non avviare mai il motore collegando un caricabatterie.Non utilizzare mai un booster per batterie da 24 V o superiore.Controllare innanzitutto che la batteria di emergenza abbia una tensione nominale di 12 V e una capacità minima pari a quella della batteria scarica.I due veicoli non devono essere a contatto.Spegnere tutti gli equipaggiamenti elettrici su entrambi i veicoli (autoradio, tergicristalli, fari, ecc.).Assicurarsi che i cavi di emergenza non siano vicini alle parti mobili del motore (ventola, cinghia, ecc.).Non scollegare il morsetto (+) con il motore in funzione.


► Collegare il cavo rosso al morsetto (+) della batteria scarica A (in corrispondenza della parte metallica a gomito), quindi al morsetto (+) della batteria d'emergenza B o del booster.► Collegare un'estremità del cavo verde o nero al morsetto negativo (-) della batteria d'emergenza B o del booster (o a un punto di massa del veicolo soccorritore).► Collegare l'altra estremità del cavo verde o nero al punto di massa C del veicolo in panne.► Avviare il motore del veicolo soccorritore e lasciarlo avviato per qualche minuto.► Azionare il motorino di avviamento del veicolo in panne e lasciar girare il motore.Se il motore non si avvia subito, disinserire l'accensione e attendere qualche istante prima di riprovare.► Attendere il ritorno al minimo del motore.► Scollegare i cavi di emergenza in ordine inverso.
