2021 TOYOTA PROACE CITY EV Navodila Za Uporabo (in Slovenian)

249
V primeru okvare vozila
8

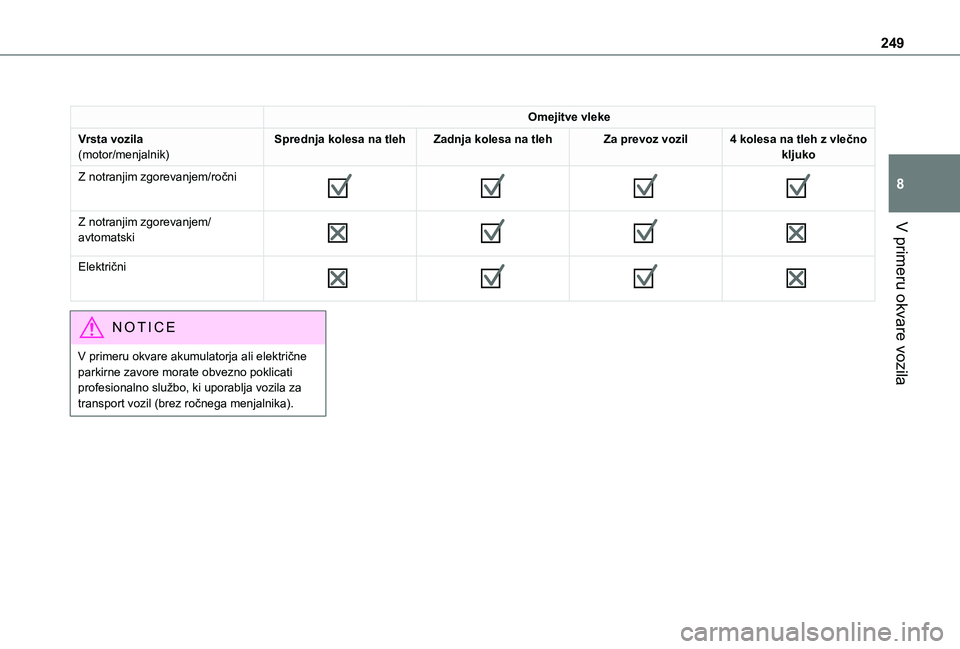

Omejitve vleke
Vrsta vozila(motor/menjalnik)Sprednja kolesa na tlehZadnja kolesa na tlehZa prevoz vozil4 kolesa na tleh z vlečno kljuko
Z notranjim zgorevanjem/ročni







Z notranjim zgorevanjem/avtomatski








Električni







NOTIC E
V primeru okvare akumulatorja ali električne parkirne zavore morate obvezno poklicati profesionalno službo, ki uporablja vozila za transport vozil (brez ročnega menjalnika).

250
Dostop do vlečnega ušesa
NOTIC E
Za več informacij o paketu orodij glejte ustrezen razdelek.
WARNI NG
Z ročnim menjalnikom prestavno ročico prestavite v nevtralen položaj.V primeru samodejnega menjalnika pomaknite prestavno ročico v prestavo N.Neupoštevanje teh navodil lahko povzroči poškodbe sestavnih delov zavornega sistema in pomanjkanje pomoči pri zaviranju pri ponovnem zagonu motorja.
Vleka vašega vozila

► V sprednjem odbijaču povlecite prst od sredine pokrovne plošče do zgornjega kota (kot je prikazano zgoraj), da ga odklenete.► V celoti privijete vlečno uho.► Namestite vlečno kljuko.► Vklopite opozorilne luči za nevarnosti na vlečenem vozilu.► Počasi speljite, vozite počasi in na kratke razdalje.
Vleka drugega vozila

► V zadnji odbijač namestite ključ v zarezo, ki se nahaja pod loputo.► Obrnite ključ in nato odprite loputo.► V celoti privijete vlečno uho.► Namestite vlečno kljuko.► Vklopite opozorilne luči za nevarnosti na vlečenem vozilu.► Počasi speljite, vozite počasi in na kratke razdalje.

251
Tehnični podatki
9

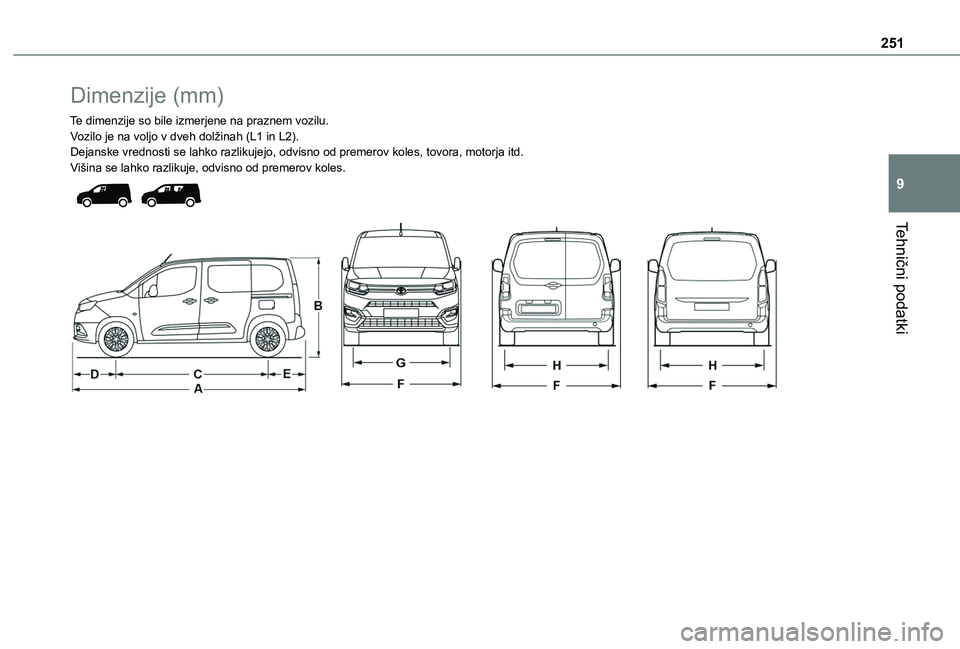

Dimenzije (mm)
Te dimenzije so bile izmerjene na praznem vozilu.Vozilo je na voljo v dveh dolžinah (L1 in L2).Dejanske vrednosti se lahko razlikujejo, odvisno od premerov koles, tovora, motorja itd.Višina se lahko razlikuje, odvisno od premerov koles.

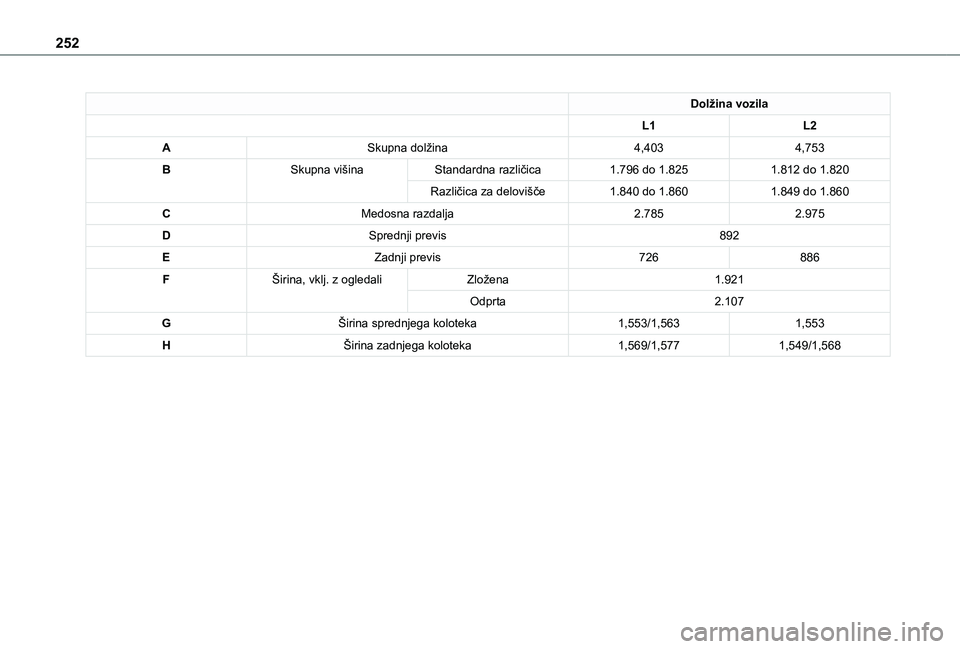

252
Dolžina vozila
L1L2
ASkupna dolžina4,4034,753
BSkupna višinaStandardna različica1.796 do 1.8251.812 do 1.820
Različica za delovišče1.840 do 1.8601.849 do 1.860
CMedosna razdalja2.7852.975
DSprednji previs892
EZadnji previs726886
FŠirina, vklj. z ogledaliZložena1.921
Odprta2.107
GŠirina sprednjega koloteka1,553/1,5631,553
HŠirina zadnjega koloteka1,569/1,5771,549/1,568

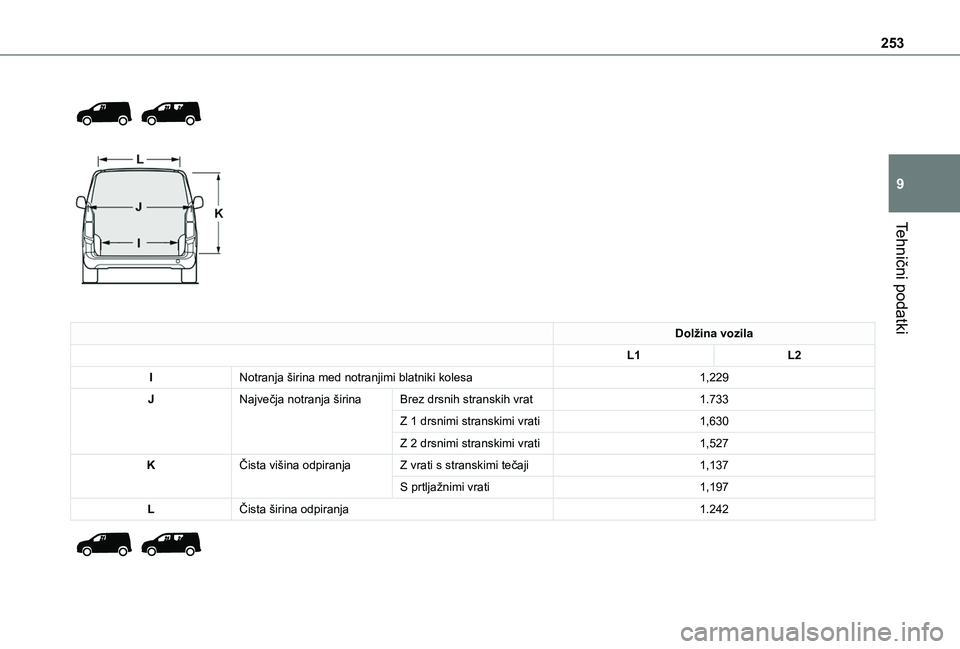

253
Tehnični podatki
9



Dolžina vozila
L1L2
INotranja širina med notranjimi blatniki kolesa1,229
JNajvečja notranja širinaBrez drsnih stranskih vrat1.733
Z 1 drsnimi stranskimi vrati1,630
Z 2 drsnimi stranskimi vrati1,527
KČista višina odpiranjaZ vrati s stranskimi tečaji1,137
S prtljažnimi vrati1,197
LČista širina odpiranja1.242

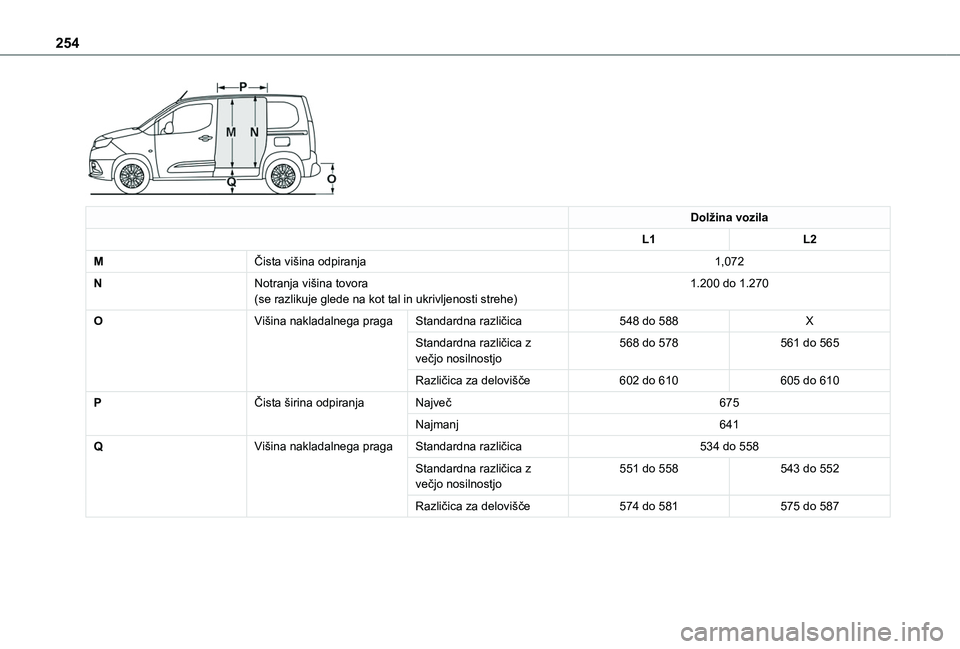

254

Dolžina vozila
L1L2
MČista višina odpiranja1,072
NNotranja višina tovora(se razlikuje glede na kot tal in ukrivljenosti strehe)1.200 do 1.270
OVišina nakladalnega pragaStandardna različica548 do 588X
Standardna različica z večjo nosilnostjo568 do 578561 do 565
Različica za delovišče602 do 610605 do 610
PČista širina odpiranjaNajveč675
Najmanj641
QVišina nakladalnega pragaStandardna različica534 do 558
Standardna različica z večjo nosilnostjo551 do 558543 do 552
Različica za delovišče574 do 581575 do 587

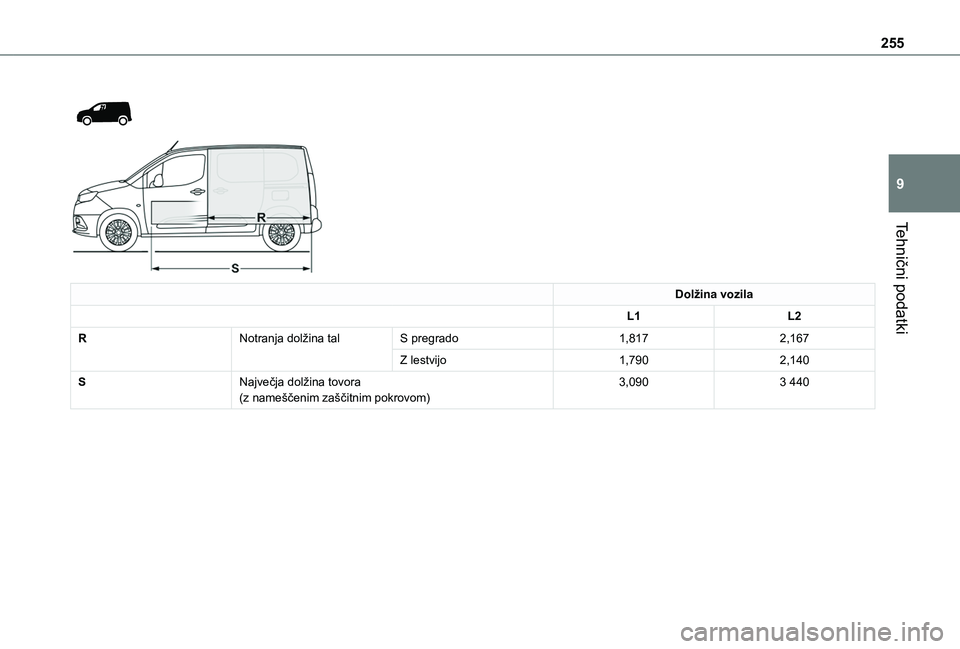

255
Tehnični podatki
9



Dolžina vozila
L1L2
RNotranja dolžina talS pregrado1,8172,167
Z lestvijo1,7902,140
SNajvečja dolžina tovora(z nameščenim zaščitnim pokrovom)3,0903 440

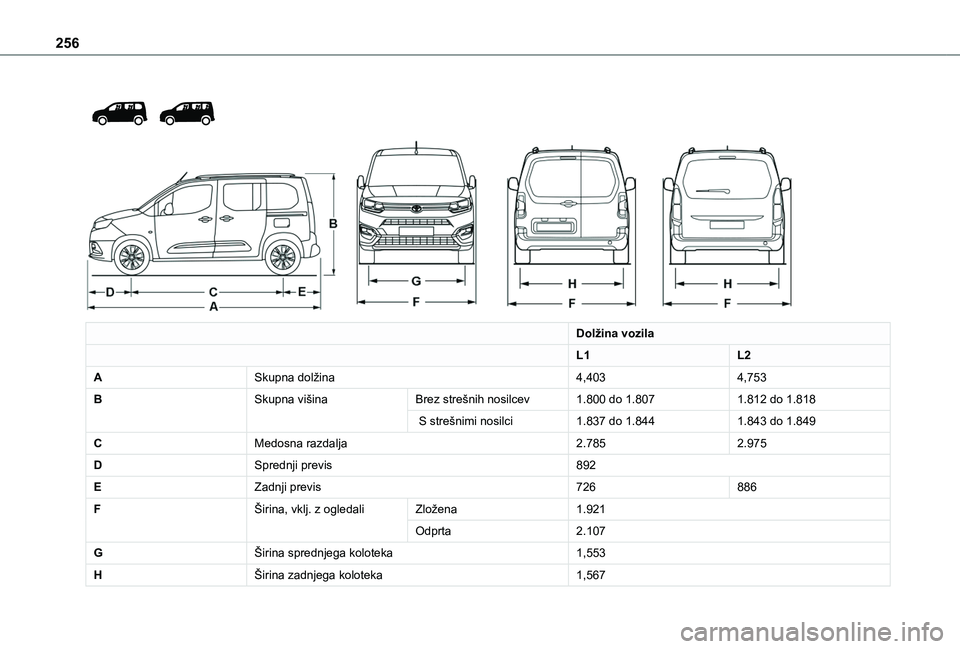

256



Dolžina vozila
L1L2
ASkupna dolžina4,4034,753
BSkupna višinaBrez strešnih nosilcev1.800 do 1.8071.812 do 1.818
S strešnimi nosilci1.837 do 1.8441.843 do 1.849
CMedosna razdalja2.7852.975
DSprednji previs892
EZadnji previs726886
FŠirina, vklj. z ogledaliZložena1.921
Odprta2.107
GŠirina sprednjega koloteka1,553
HŠirina zadnjega koloteka1,567
