2021 TOYOTA PROACE CITY Betriebsanleitungen (in German)

137
Fahren
6

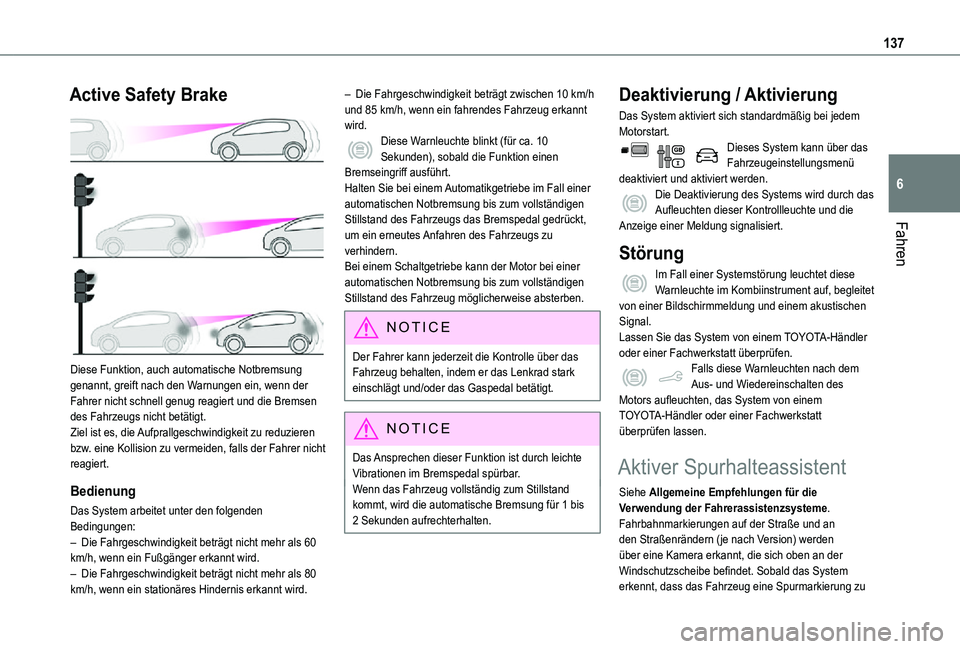

Active Safety Brake

Diese Funktion, auch automatische Notbremsung genannt, greift nach den Warnungen ein, wenn der Fahrer nicht schnell genug reagiert und die Bremsen des Fahrzeugs nicht betätigt.Ziel ist es, die Aufprallgeschwindigkeit zu reduzieren
bzw. eine Kollision zu vermeiden, falls der Fahrer nicht reagiert.
Bedienung
Das System arbeitet unter den folgenden Bedingungen:– Die Fahrgeschwindigkeit beträgt nicht mehr als 60 km/h, wenn ein Fußgänger erkannt wird.– Die Fahrgeschwindigkeit beträgt nicht mehr als 80 km/h, wenn ein stationäres Hindernis erkannt wird.
– Die Fahrgeschwindigkeit beträgt zwischen 10 km/h und 85 km/h, wenn ein fahrendes Fahrzeug erkannt wird.Diese Warnleuchte blinkt (für ca. 10 Sekunden), sobald die Funktion einen Bremseingriff ausführt.Halten Sie bei einem Automatikgetriebe im Fall einer automatischen Notbremsung bis zum vollständigen Stillstand des Fahrzeugs das Bremspedal gedrückt, um ein erneutes Anfahren des Fahrzeugs zu verhindern.Bei einem Schaltgetriebe kann der Motor bei einer automatischen Notbremsung bis zum vollständigen Stillstand des Fahrzeug möglicherweise absterben.
NOTIC E
Der Fahrer kann jederzeit die Kontrolle über das Fahrzeug behalten, indem er das Lenkrad stark einschlägt und/oder das Gaspedal betätigt.
NOTIC E
Das Ansprechen dieser Funktion ist durch leichte Vibrationen im Bremspedal spürbar.Wenn das Fahrzeug vollständig zum Stillstand kommt, wird die automatische Bremsung für 1 bis 2 Sekunden aufrechterhalten.
Deaktivierung / Aktivierung
Das System aktiviert sich standardmäßig bei jedem Motorstart.Dieses System kann über das Fahrzeugeinstellungsmenü deaktiviert und aktiviert werden.Die Deaktivierung des Systems wird durch das Aufleuchten dieser Kontrollleuchte und die Anzeige einer Meldung signalisiert.
Störung
Im Fall einer Systemstörung leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal.Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.Falls diese Warnleuchten nach dem Aus- und Wiedereinschalten des Motors aufleuchten, das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen lassen.
Aktiver Spurhalteassistent
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.Fahrbahnmarkierungen auf der Straße und an den Straßenrändern (je nach Version) werden über eine Kamera erkannt, die sich oben an der Windschutzscheibe befindet. Sobald das System erkennt, dass das Fahrzeug eine Spurmarkierung zu

138

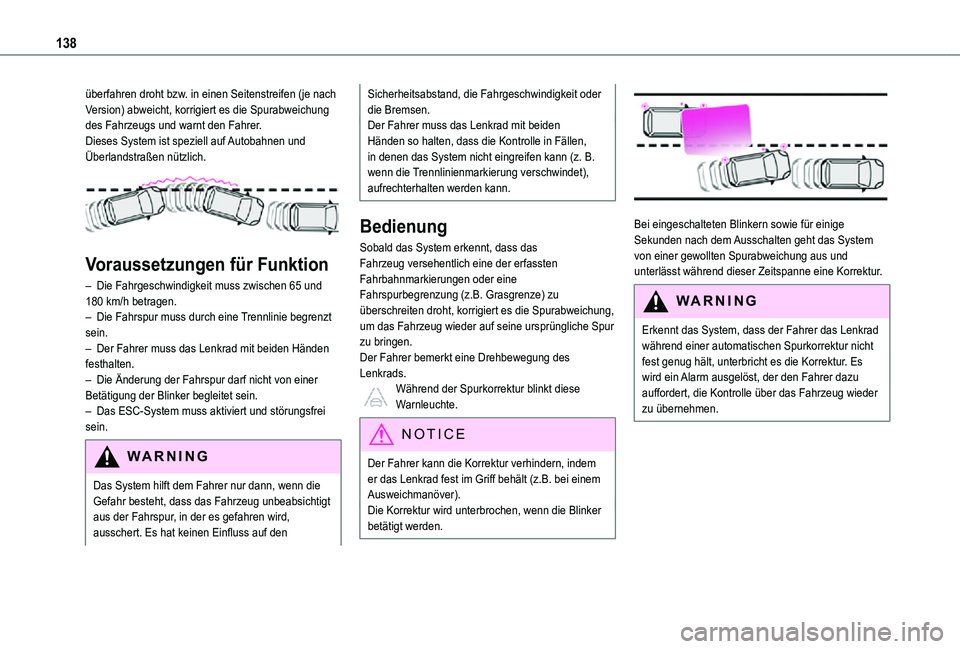

überfahren droht bzw. in einen Seitenstreifen (je nach Version) abweicht, korrigiert es die Spurabweichung des Fahrzeugs und warnt den Fahrer.Dieses System ist speziell auf Autobahnen und Überlandstraßen nützlich.

Voraussetzungen für Funktion
– Die Fahrgeschwindigkeit muss zwischen 65 und 180 km/h betragen.– Die Fahrspur muss durch eine Trennlinie begrenzt sein.– Der Fahrer muss das Lenkrad mit beiden Händen festhalten.– Die Änderung der Fahrspur darf nicht von einer Betätigung der Blinker begleitet sein.– Das ESC-System muss aktiviert und störungsfrei sein.
WARNI NG
Das System hilft dem Fahrer nur dann, wenn die Gefahr besteht, dass das Fahrzeug unbeabsichtigt aus der Fahrspur, in der es gefahren wird, ausschert. Es hat keinen Einfluss auf den
Sicherheitsabstand, die Fahrgeschwindigkeit oder die Bremsen.Der Fahrer muss das Lenkrad mit beiden Händen so halten, dass die Kontrolle in Fällen, in denen das System nicht eingreifen kann (z. B. wenn die Trennlinienmarkierung verschwindet), aufrechterhalten werden kann.
Bedienung
Sobald das System erkennt, dass das Fahrzeug versehentlich eine der erfassten Fahrbahnmarkierungen oder eine Fahrspurbegrenzung (z.B. Grasgrenze) zu überschreiten droht, korrigiert es die Spurabweichung, um das Fahrzeug wieder auf seine ursprüngliche Spur zu bringen.Der Fahrer bemerkt eine Drehbewegung des Lenkrads.Während der Spurkorrektur blinkt diese Warnleuchte.
NOTIC E
Der Fahrer kann die Korrektur verhindern, indem er das Lenkrad fest im Griff behält (z.B. bei einem Ausweichmanöver).Die Korrektur wird unterbrochen, wenn die Blinker betätigt werden.


Bei eingeschalteten Blinkern sowie für einige Sekunden nach dem Ausschalten geht das System von einer gewollten Spurabweichung aus und unterlässt während dieser Zeitspanne eine Korrektur.
WARNI NG
Erkennt das System, dass der Fahrer das Lenkrad während einer automatischen Spurkorrektur nicht fest genug hält, unterbricht es die Korrektur. Es wird ein Alarm ausgelöst, der den Fahrer dazu auffordert, die Kontrolle über das Fahrzeug wieder zu übernehmen.

139
Fahren
6

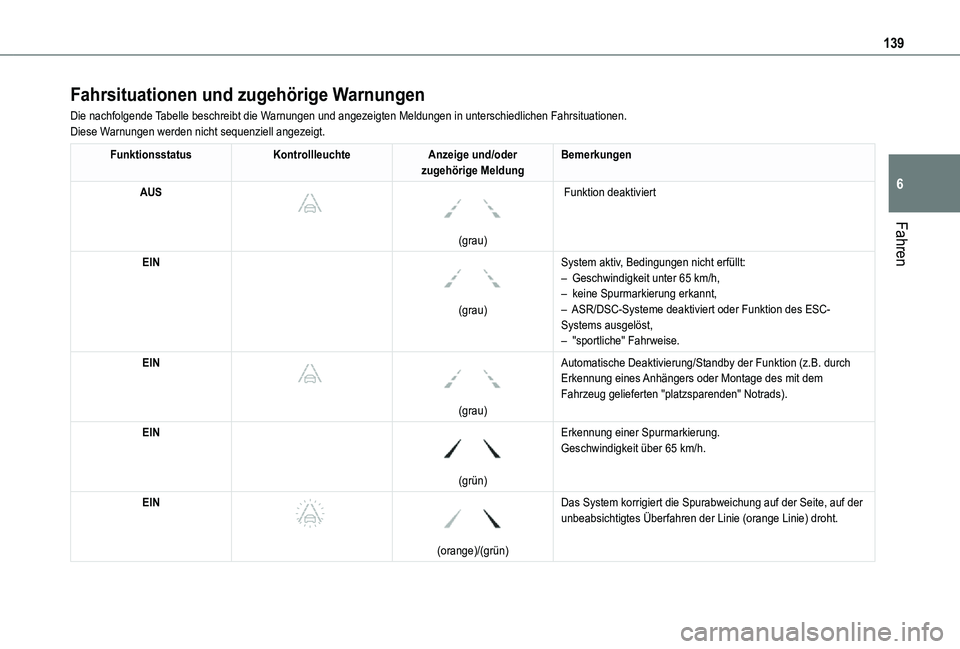

Fahrsituationen und zugehörige Warnungen
Die nachfolgende Tabelle beschreibt die Warnungen und angezeigten Meldungen in unterschiedlichen Fahrsituationen.\
Diese Warnungen werden nicht sequenziell angezeigt.
FunktionsstatusKontrollleuchteAnzeige und/oder zugehörige MeldungBemerkungen
AUS



(grau)
Funktion deaktiviert
EIN

(grau)
System aktiv, Bedingungen nicht erfüllt:– Geschwindigkeit unter 65 km/h,– keine Spurmarkierung erkannt,– ASR/DSC-Systeme deaktiviert oder Funktion des ESC-Systems ausgelöst,– "sportliche" Fahrweise.
EIN



(grau)
Automatische Deaktivierung/Standby der Funktion (z.B. durch Erkennung eines Anhängers oder Montage des mit dem Fahrzeug gelieferten "platzsparenden" Notrads).
EIN

(grün)
Erkennung einer Spurmarkierung.Geschwindigkeit über 65 km/h.
EIN



(orange)/(grün)
Das System korrigiert die Spurabweichung auf der Seite, auf der unbeabsichtigtes Überfahren der Linie (orange Linie) droht.

140

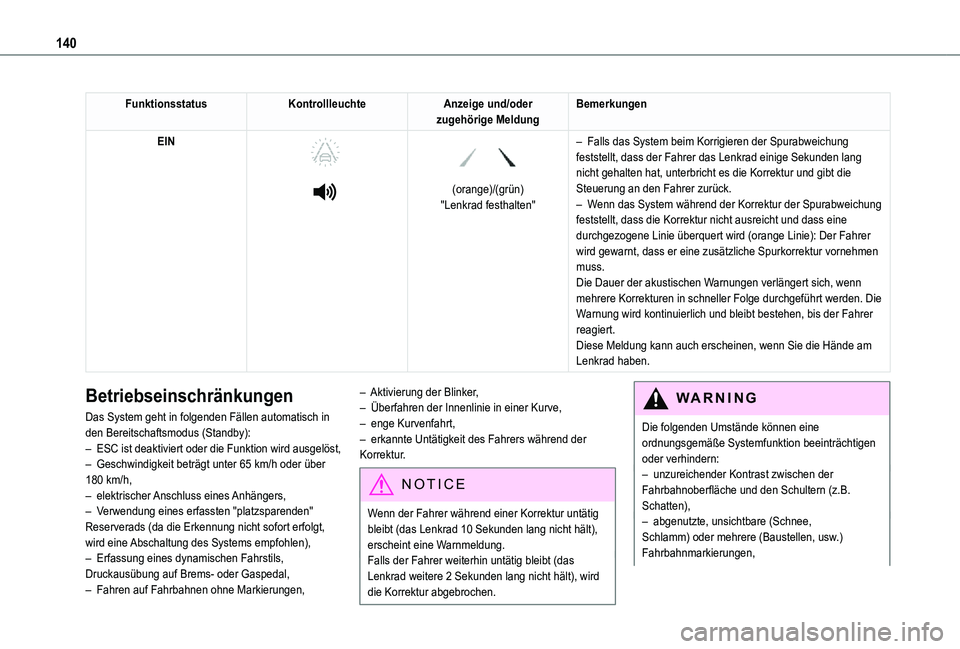

FunktionsstatusKontrollleuchteAnzeige und/oder zugehörige MeldungBemerkungen
EIN




(orange)/(grün)"Lenkrad festhalten"
– Falls das System beim Korrigieren der Spurabweichung feststellt, dass der Fahrer das Lenkrad einige Sekunden lang nicht gehalten hat, unterbricht es die Korrektur und gibt die Steuerung an den Fahrer zurück.– Wenn das System während der Korrektur der Spurabweichung feststellt, dass die Korrektur nicht ausreicht und dass eine durchgezogene Linie überquert wird (orange Linie): Der Fahrer
wird gewarnt, dass er eine zusätzliche Spurkorrektur vornehmen muss.Die Dauer der akustischen Warnungen verlängert sich, wenn mehrere Korrekturen in schneller Folge durchgeführt werden. Die Warnung wird kontinuierlich und bleibt bestehen, bis der Fahrer reagiert.Diese Meldung kann auch erscheinen, wenn Sie die Hände am Lenkrad haben.
Betriebseinschränkungen
Das System geht in folgenden Fällen automatisch in den Bereitschaftsmodus (Standby):– ESC ist deaktiviert oder die Funktion wird ausgelöst, – Geschwindigkeit beträgt unter 65 km/h oder über 180 km/h,– elektrischer Anschluss eines Anhängers,– Verwendung eines erfassten "platzsparenden" Reserverads (da die Erkennung nicht sofort erfolgt, wird eine Abschaltung des Systems empfohlen),– Erfassung eines dynamischen Fahrstils, Druckausübung auf Brems- oder Gaspedal,– Fahren auf Fahrbahnen ohne Markierungen,
– Aktivierung der Blinker,– Überfahren der Innenlinie in einer Kurve,– enge Kurvenfahrt,– erkannte Untätigkeit des Fahrers während der Korrektur.
NOTIC E
Wenn der Fahrer während einer Korrektur untätig bleibt (das Lenkrad 10 Sekunden lang nicht hält), erscheint eine Warnmeldung.Falls der Fahrer weiterhin untätig bleibt (das Lenkrad weitere 2 Sekunden lang nicht hält), wird die Korrektur abgebrochen.
WARNI NG
Die folgenden Umstände können eine ordnungsgemäße Systemfunktion beeinträchtigen
oder verhindern:– unzureichender Kontrast zwischen der Fahrbahnoberfläche und den Schultern (z.B. Schatten),– abgenutzte, unsichtbare (Schnee, Schlamm) oder mehrere (Baustellen, usw.) Fahrbahnmarkierungen,

141
Fahren
6

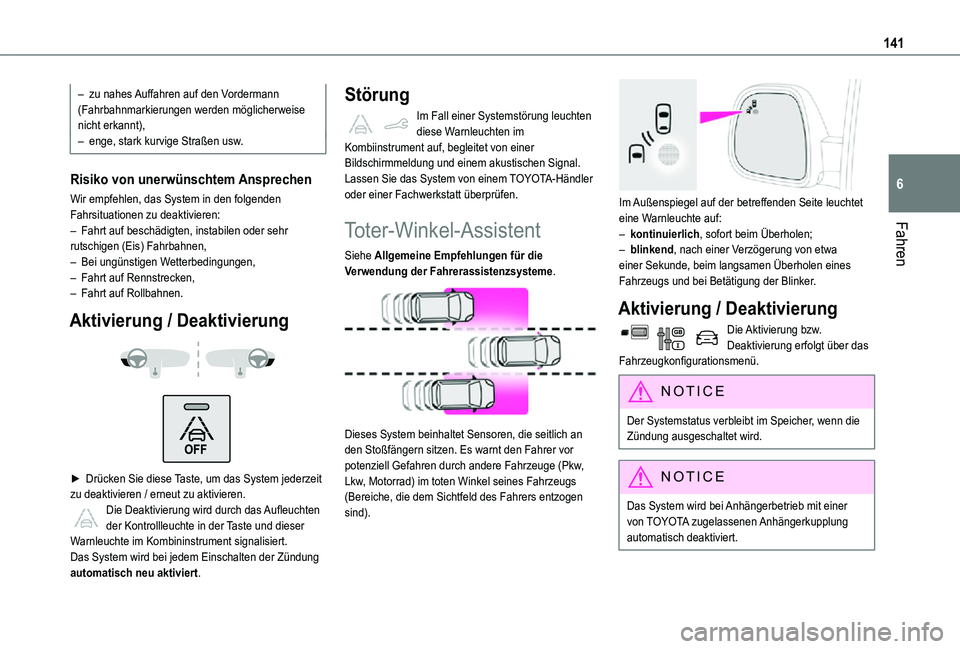

– zu nahes Auffahren auf den Vordermann (Fahrbahnmarkierungen werden möglicherweise nicht erkannt),– enge, stark kurvige Straßen usw.
Risiko von unerwünschtem Ansprechen
Wir empfehlen, das System in den folgenden Fahrsituationen zu deaktivieren:– Fahrt auf beschädigten, instabilen oder sehr rutschigen (Eis) Fahrbahnen,– Bei ungünstigen Wetterbedingungen,– Fahrt auf Rennstrecken,– Fahrt auf Rollbahnen.
Aktivierung / Deaktivierung


► Drücken Sie diese Taste, um das System jederzeit zu deaktivieren / erneut zu aktivieren. Die Deaktivierung wird durch das Aufleuchten der Kontrollleuchte in der Taste und dieser Warnleuchte im Kombininstrument signalisiert.Das System wird bei jedem Einschalten der Zündung automatisch neu aktiviert.
Störung
Im Fall einer Systemstörung leuchten diese Warnleuchten im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal.Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
Toter-Winkel-Assistent
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.

Dieses System beinhaltet Sensoren, die seitlich an den Stoßfängern sitzen. Es warnt den Fahrer vor potenziell Gefahren durch andere Fahrzeuge (Pkw, Lkw, Motorrad) im toten Winkel seines Fahrzeugs (Bereiche, die dem Sichtfeld des Fahrers entzogen sind).

Im Außenspiegel auf der betreffenden Seite leuchtet eine Warnleuchte auf:– kontinuierlich, sofort beim Überholen;– blinkend, nach einer Verzögerung von etwa einer Sekunde, beim langsamen Überholen eines Fahrzeugs und bei Betätigung der Blinker.
Aktivierung / Deaktivierung
Die Aktivierung bzw. Deaktivierung erfolgt über das Fahrzeugkonfigurationsmenü.
NOTIC E
Der Systemstatus verbleibt im Speicher, wenn die Zündung ausgeschaltet wird.
NOTIC E
Das System wird bei Anhängerbetrieb mit einer von TOYOTA zugelassenen Anhängerkupplung automatisch deaktiviert.

142

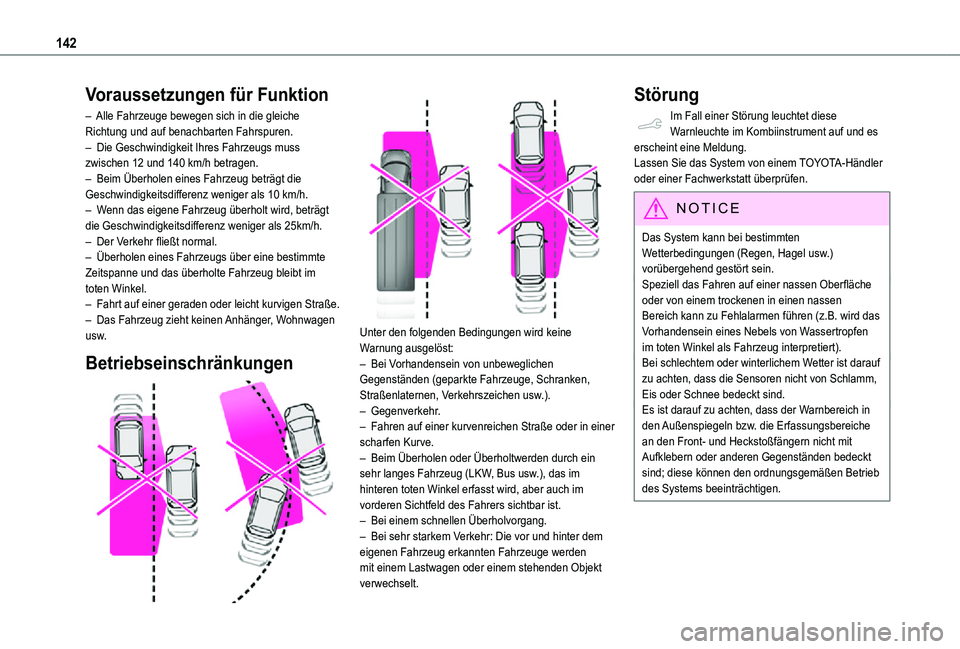

Voraussetzungen für Funktion
– Alle Fahrzeuge bewegen sich in die gleiche Richtung und auf benachbarten Fahrspuren.– Die Geschwindigkeit Ihres Fahrzeugs muss zwischen 12 und 140 km/h betragen.– Beim Überholen eines Fahrzeug beträgt die Geschwindigkeitsdifferenz weniger als 10 km/h.– Wenn das eigene Fahrzeug überholt wird, beträgt die Geschwindigkeitsdifferenz weniger als 25km/h.– Der Verkehr fließt normal.– Überholen eines Fahrzeugs über eine bestimmte Zeitspanne und das überholte Fahrzeug bleibt im toten Winkel.– Fahrt auf einer geraden oder leicht kurvigen Straße.– Das Fahrzeug zieht keinen Anhänger, Wohnwagen usw.
Betriebseinschränkungen



Unter den folgenden Bedingungen wird keine Warnung ausgelöst:– Bei Vorhandensein von unbeweglichen Gegenständen (geparkte Fahrzeuge, Schranken, Straßenlaternen, Verkehrszeichen usw.).– Gegenverkehr.– Fahren auf einer kurvenreichen Straße oder in einer scharfen Kurve.– Beim Überholen oder Überholtwerden durch ein sehr langes Fahrzeug (LKW, Bus usw.), das im hinteren toten Winkel erfasst wird, aber auch im vorderen Sichtfeld des Fahrers sichtbar ist.– Bei einem schnellen Überholvorgang.– Bei sehr starkem Verkehr: Die vor und hinter dem
eigenen Fahrzeug erkannten Fahrzeuge werden mit einem Lastwagen oder einem stehenden Objekt verwechselt.
Störung
Im Fall einer Störung leuchtet diese Warnleuchte im Kombiinstrument auf und es erscheint eine Meldung.Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
NOTIC E
Das System kann bei bestimmten
Wetterbedingungen (Regen, Hagel usw.) vorübergehend gestört sein.Speziell das Fahren auf einer nassen Oberfläche oder von einem trockenen in einen nassen Bereich kann zu Fehlalarmen führen (z.B. wird das Vorhandensein eines Nebels von Wassertropfen im toten Winkel als Fahrzeug interpretiert).Bei schlechtem oder winterlichem Wetter ist darauf zu achten, dass die Sensoren nicht von Schlamm, Eis oder Schnee bedeckt sind.Es ist darauf zu achten, dass der Warnbereich in den Außenspiegeln bzw. die Erfassungsbereiche an den Front- und Heckstoßfängern nicht mit Aufklebern oder anderen Gegenständen bedeckt sind; diese können den ordnungsgemäßen Betrieb des Systems beeinträchtigen.

143
Fahren
6

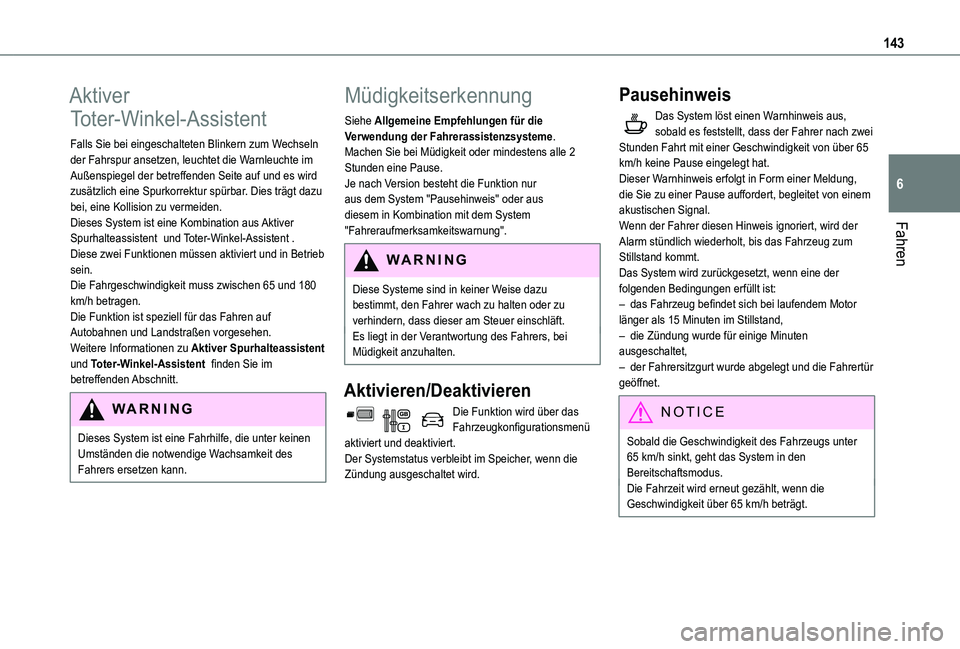

Aktiver
Toter-Winkel-Assistent
Falls Sie bei eingeschalteten Blinkern zum Wechseln der Fahrspur ansetzen, leuchtet die Warnleuchte im Außenspiegel der betreffenden Seite auf und es wird zusätzlich eine Spurkorrektur spürbar. Dies trägt dazu bei, eine Kollision zu vermeiden.Dieses System ist eine Kombination aus Aktiver Spurhalteassistent und Toter-Winkel-Assistent .Diese zwei Funktionen müssen aktiviert und in Betrieb sein.Die Fahrgeschwindigkeit muss zwischen 65 und 180 km/h betragen.Die Funktion ist speziell für das Fahren auf Autobahnen und Landstraßen vorgesehen.Weitere Informationen zu Aktiver Spurhalteassistent und Toter-Winkel-Assistent finden Sie im betreffenden Abschnitt.
WARNI NG
Dieses System ist eine Fahrhilfe, die unter keinen Umständen die notwendige Wachsamkeit des Fahrers ersetzen kann.
Müdigkeitserkennung
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.Machen Sie bei Müdigkeit oder mindestens alle 2 Stunden eine Pause.Je nach Version besteht die Funktion nur aus dem System "Pausehinweis" oder aus diesem in Kombination mit dem System "Fahreraufmerksamkeitswarnung".
WARNI NG
Diese Systeme sind in keiner Weise dazu bestimmt, den Fahrer wach zu halten oder zu verhindern, dass dieser am Steuer einschläft. Es liegt in der Verantwortung des Fahrers, bei Müdigkeit anzuhalten.
Aktivieren/Deaktivieren
Die Funktion wird über das Fahrzeugkonfigurationsmenü aktiviert und deaktiviert.Der Systemstatus verbleibt im Speicher, wenn die Zündung ausgeschaltet wird.
Pausehinweis
Das System löst einen Warnhinweis aus, sobald es feststellt, dass der Fahrer nach zwei Stunden Fahrt mit einer Geschwindigkeit von über 65 km/h keine Pause eingelegt hat.Dieser Warnhinweis erfolgt in Form einer Meldung, die Sie zu einer Pause auffordert, begleitet von einem akustischen Signal.Wenn der Fahrer diesen Hinweis ignoriert, wird der Alarm stündlich wiederholt, bis das Fahrzeug zum Stillstand kommt.Das System wird zurückgesetzt, wenn eine der folgenden Bedingungen erfüllt ist:– das Fahrzeug befindet sich bei laufendem Motor länger als 15 Minuten im Stillstand,– die Zündung wurde für einige Minuten ausgeschaltet,– der Fahrersitzgurt wurde abgelegt und die Fahrertür geöffnet.
NOTIC E
Sobald die Geschwindigkeit des Fahrzeugs unter 65 km/h sinkt, geht das System in den Bereitschaftsmodus.Die Fahrzeit wird erneut gezählt, wenn die Geschwindigkeit über 65 km/h beträgt.

144

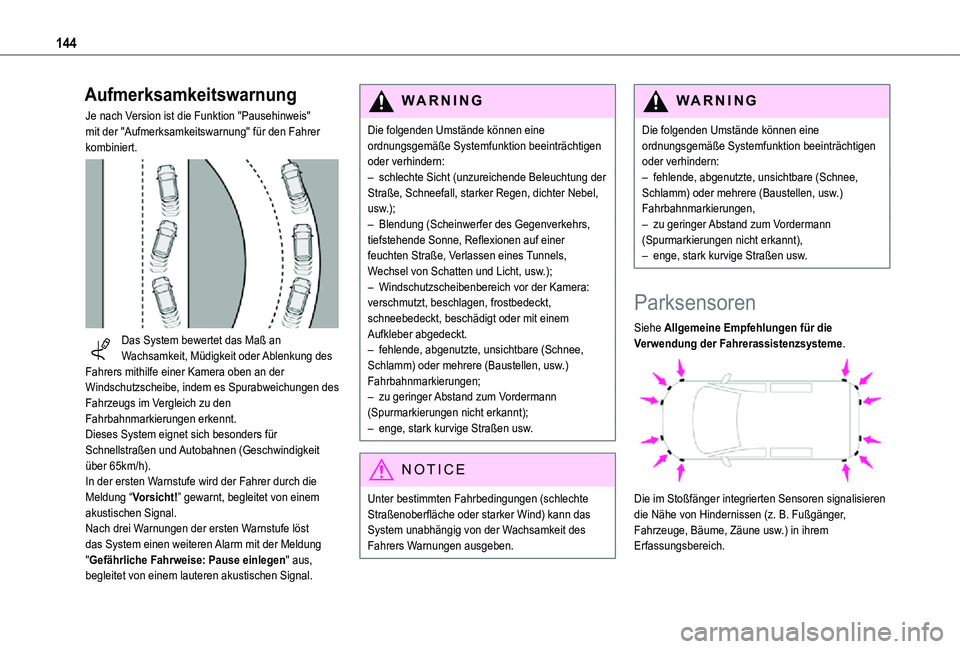

Aufmerksamkeitswarnung
Je nach Version ist die Funktion "Pausehinweis" mit der "Aufmerksamkeitswarnung" für den Fahrer kombiniert.

Das System bewertet das Maß an Wachsamkeit, Müdigkeit oder Ablenkung des Fahrers mithilfe einer Kamera oben an der Windschutzscheibe, indem es Spurabweichungen des Fahrzeugs im Vergleich zu den Fahrbahnmarkierungen erkennt.Dieses System eignet sich besonders für
Schnellstraßen und Autobahnen (Geschwindigkeit über 65km/h).In der ersten Warnstufe wird der Fahrer durch die Meldung “Vorsicht!” gewarnt, begleitet von einem akustischen Signal.Nach drei Warnungen der ersten Warnstufe löst das System einen weiteren Alarm mit der Meldung "Gefährliche Fahrweise: Pause einlegen" aus, begleitet von einem lauteren akustischen Signal.
WARNI NG
Die folgenden Umstände können eine ordnungsgemäße Systemfunktion beeinträchtigen oder verhindern:– schlechte Sicht (unzureichende Beleuchtung der Straße, Schneefall, starker Regen, dichter Nebel, usw.);– Blendung (Scheinwerfer des Gegenverkehrs, tiefstehende Sonne, Reflexionen auf einer feuchten Straße, Verlassen eines Tunnels, Wechsel von Schatten und Licht, usw.);– Windschutzscheibenbereich vor der Kamera: verschmutzt, beschlagen, frostbedeckt, schneebedeckt, beschädigt oder mit einem Aufkleber abgedeckt.– fehlende, abgenutzte, unsichtbare (Schnee, Schlamm) oder mehrere (Baustellen, usw.) Fahrbahnmarkierungen;– zu geringer Abstand zum Vordermann (Spurmarkierungen nicht erkannt);– enge, stark kurvige Straßen usw.
NOTIC E
Unter bestimmten Fahrbedingungen (schlechte Straßenoberfläche oder starker Wind) kann das System unabhängig von der Wachsamkeit des Fahrers Warnungen ausgeben.
WARNI NG
Die folgenden Umstände können eine ordnungsgemäße Systemfunktion beeinträchtigen oder verhindern:– fehlende, abgenutzte, unsichtbare (Schnee, Schlamm) oder mehrere (Baustellen, usw.) Fahrbahnmarkierungen,– zu geringer Abstand zum Vordermann (Spurmarkierungen nicht erkannt),– enge, stark kurvige Straßen usw.
Parksensoren
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.

Die im Stoßfänger integrierten Sensoren signalisieren die Nähe von Hindernissen (z. B. Fußgänger, Fahrzeuge, Bäume, Zäune usw.) in ihrem Erfassungsbereich.
