2021 TOYOTA PROACE CITY Betriebsanleitungen (in German)

129
Fahren
6

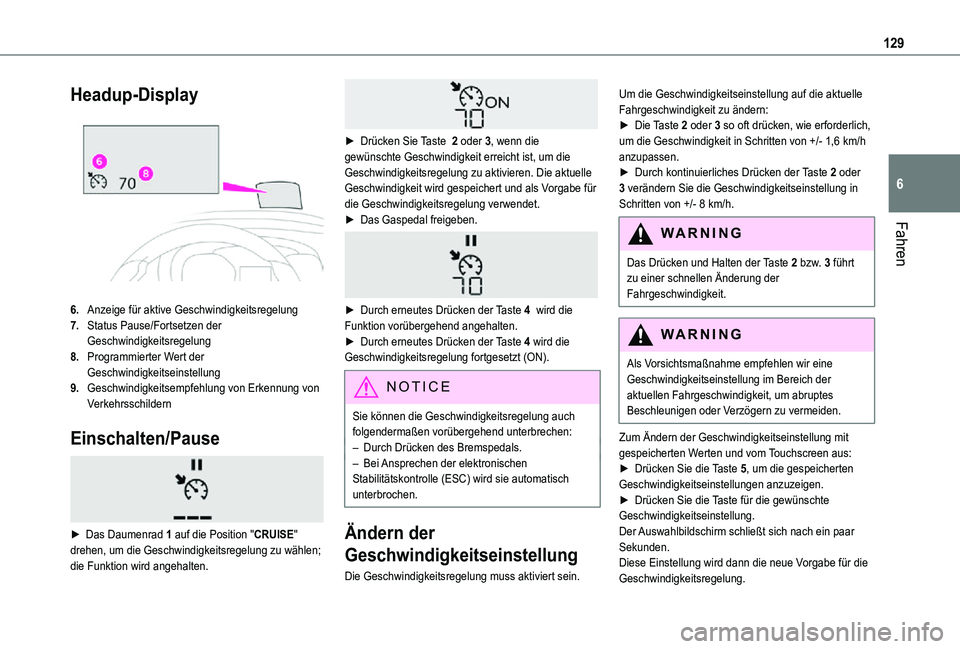

Headup-Display

6.Anzeige für aktive Geschwindigkeitsregelung
7.Status Pause/Fortsetzen der Geschwindigkeitsregelung
8.Programmierter Wert der Geschwindigkeitseinstellung
9.Geschwindigkeitsempfehlung von Erkennung von Verkehrsschildern
Einschalten/Pause

► Das Daumenrad 1 auf die Position "CRUISE" drehen, um die Geschwindigkeitsregelung zu wählen; die Funktion wird angehalten.

► Drücken Sie Taste 2 oder 3, wenn die gewünschte Geschwindigkeit erreicht ist, um die Geschwindigkeitsregelung zu aktivieren. Die aktuelle Geschwindigkeit wird gespeichert und als Vorgabe für die Geschwindigkeitsregelung verwendet.► Das Gaspedal freigeben.

► Durch erneutes Drücken der Taste 4 wird die Funktion vorübergehend angehalten.► Durch erneutes Drücken der Taste 4 wird die Geschwindigkeitsregelung fortgesetzt (ON).
NOTIC E
Sie können die Geschwindigkeitsregelung auch folgendermaßen vorübergehend unterbrechen:– Durch Drücken des Bremspedals.– Bei Ansprechen der elektronischen Stabilitätskontrolle (ESC) wird sie automatisch unterbrochen.
Ändern der
Geschwindigkeitseinstellung
Die Geschwindigkeitsregelung muss aktiviert sein.
Um die Geschwindigkeitseinstellung auf die aktuelle Fahrgeschwindigkeit zu ändern:► Die Taste 2 oder 3 so oft drücken, wie erforderlich, um die Geschwindigkeit in Schritten von +/- 1,6 km/h anzupassen.► Durch kontinuierliches Drücken der Taste 2 oder 3 verändern Sie die Geschwindigkeitseinstellung in Schritten von +/- 8 km/h.
WARNI NG
Das Drücken und Halten der Taste 2 bzw. 3 führt zu einer schnellen Änderung der Fahrgeschwindigkeit.
WARNI NG
Als Vorsichtsmaßnahme empfehlen wir eine Geschwindigkeitseinstellung im Bereich der aktuellen Fahrgeschwindigkeit, um abruptes Beschleunigen oder Verzögern zu vermeiden.
Zum Ändern der Geschwindigkeitseinstellung mit gespeicherten Werten und vom Touchscreen aus:► Drücken Sie die Taste 5, um die gespeicherten Geschwindigkeitseinstellungen anzuzeigen.► Drücken Sie die Taste für die gewünschte Geschwindigkeitseinstellung.Der Auswahlbildschirm schließt sich nach ein paar
Sekunden.Diese Einstellung wird dann die neue Vorgabe für die Geschwindigkeitsregelung.

130

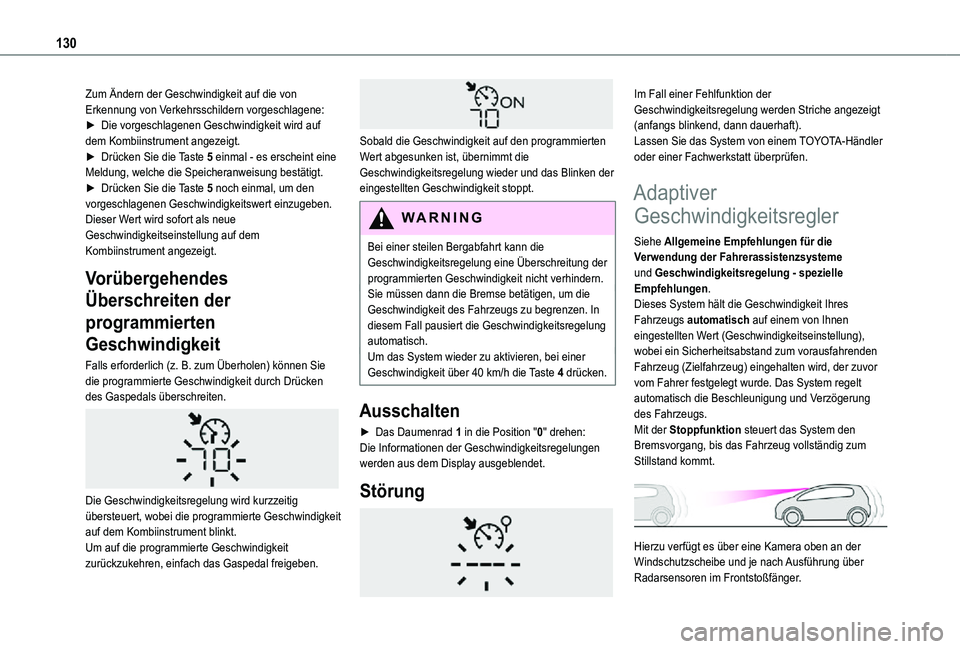

Zum Ändern der Geschwindigkeit auf die von Erkennung von Verkehrsschildern vorgeschlagene:► Die vorgeschlagenen Geschwindigkeit wird auf dem Kombiinstrument angezeigt.► Drücken Sie die Taste 5 einmal - es erscheint eine Meldung, welche die Speicheranweisung bestätigt.► Drücken Sie die Taste 5 noch einmal, um den vorgeschlagenen Geschwindigkeitswert einzugeben.Dieser Wert wird sofort als neue Geschwindigkeitseinstellung auf dem Kombiinstrument angezeigt.
Vorübergehendes
Überschreiten der
programmierten
Geschwindigkeit
Falls erforderlich (z. B. zum Überholen) können Sie die programmierte Geschwindigkeit durch Drücken des Gaspedals überschreiten.

Die Geschwindigkeitsregelung wird kurzzeitig übersteuert, wobei die programmierte Geschwindigkeit auf dem Kombiinstrument blinkt.
Um auf die programmierte Geschwindigkeit zurückzukehren, einfach das Gaspedal freigeben.

Sobald die Geschwindigkeit auf den programmierten Wert abgesunken ist, übernimmt die Geschwindigkeitsregelung wieder und das Blinken der eingestellten Geschwindigkeit stoppt.
WARNI NG
Bei einer steilen Bergabfahrt kann die Geschwindigkeitsregelung eine Überschreitung der programmierten Geschwindigkeit nicht verhindern.Sie müssen dann die Bremse betätigen, um die Geschwindigkeit des Fahrzeugs zu begrenzen. In diesem Fall pausiert die Geschwindigkeitsregelung automatisch.Um das System wieder zu aktivieren, bei einer Geschwindigkeit über 40 km/h die Taste 4 drücken.
Ausschalten
► Das Daumenrad 1 in die Position "0" drehen: Die Informationen der Geschwindigkeitsregelungen werden aus dem Display ausgeblendet.
Störung

Im Fall einer Fehlfunktion der Geschwindigkeitsregelung werden Striche angezeigt (anfangs blinkend, dann dauerhaft).Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
Adaptiver
Geschwindigkeitsregler
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme und Geschwindigkeitsregelung - spezielle Empfehlungen.Dieses System hält die Geschwindigkeit Ihres Fahrzeugs automatisch auf einem von Ihnen eingestellten Wert (Geschwindigkeitseinstellung), wobei ein Sicherheitsabstand zum vorausfahrenden Fahrzeug (Zielfahrzeug) eingehalten wird, der zuvor vom Fahrer festgelegt wurde. Das System regelt automatisch die Beschleunigung und Verzögerung des Fahrzeugs.Mit der Stoppfunktion steuert das System den
Bremsvorgang, bis das Fahrzeug vollständig zum Stillstand kommt.

Hierzu verfügt es über eine Kamera oben an der Windschutzscheibe und je nach Ausführung über Radarsensoren im Frontstoßfänger.

131
Fahren
6
WARNI NG
Dieses System wurde in erster Linie für das Fahren auf Überlandstraßen und Autobahnen entwickelt und funktioniert nur mit Fahrzeugen, die in die gleiche Richtung wie Ihr Fahrzeug fahren.
NOTIC E
Betätigt der Fahrer den Blinker, um ein langsameres Fahrzeug zu überholen, ermöglicht es die Geschwindigkeitsregelung dem Fahrzeug als Unterstützung des Überholmanövers, sich vorübergehend dem vorausfahrenden Fahrzeug zu nähern, ohne dabei die eingestellte Geschwindigkeit zu überschreiten.
WARNI NG
Einige der Fahrzeuge auf der Straße werden möglicherweise nicht korrekt erkannt oder von der Kamera und/oder dem Radar falsch interpretiert (z.B. ein Lastwagen), was zu einer fehlerhaften Erkennung der Abstände und zu einem unangemessenen Beschleunigen oder Bremsen des Fahrzeugs führen kann.

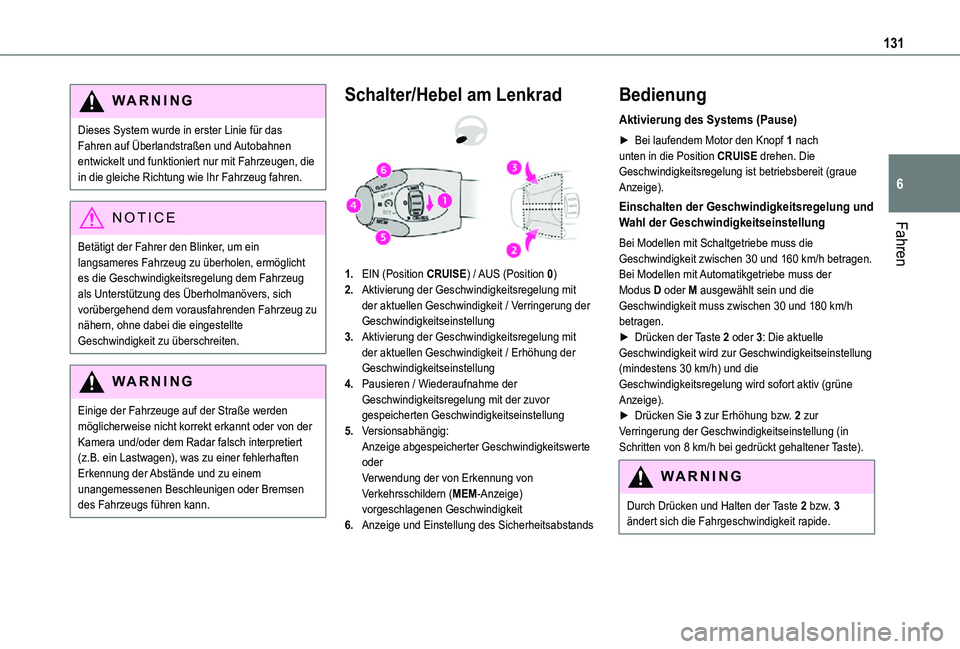

Schalter/Hebel am Lenkrad
1.EIN (Position CRUISE) / AUS (Position 0)
2.Aktivierung der Geschwindigkeitsregelung mit der aktuellen Geschwindigkeit / Verringerung der Geschwindigkeitseinstellung
3.Aktivierung der Geschwindigkeitsregelung mit der aktuellen Geschwindigkeit / Erhöhung der Geschwindigkeitseinstellung
4.Pausieren / Wiederaufnahme der Geschwindigkeitsregelung mit der zuvor gespeicherten Geschwindigkeitseinstellung
5.Versionsabhängig:Anzeige abgespeicherter GeschwindigkeitswerteoderVerwendung der von Erkennung von Verkehrsschildern (MEM-Anzeige) vorgeschlagenen Geschwindigkeit
6.Anzeige und Einstellung des Sicherheitsabstands
Bedienung
Aktivierung des Systems (Pause)
► Bei laufendem Motor den Knopf 1 nach unten in die Position CRUISE drehen. Die Geschwindigkeitsregelung ist betriebsbereit (graue Anzeige).
Einschalten der Geschwindigkeitsregelung und Wahl der Geschwindigkeitseinstellung
Bei Modellen mit Schaltgetriebe muss die Geschwindigkeit zwischen 30 und 160 km/h betragen.Bei Modellen mit Automatikgetriebe muss der Modus D oder M ausgewählt sein und die Geschwindigkeit muss zwischen 30 und 180 km/h betragen.► Drücken der Taste 2 oder 3: Die aktuelle Geschwindigkeit wird zur Geschwindigkeitseinstellung (mindestens 30 km/h) und die Geschwindigkeitsregelung wird sofort aktiv (grüne Anzeige).► Drücken Sie 3 zur Erhöhung bzw. 2 zur Verringerung der Geschwindigkeitseinstellung (in
Schritten von 8 km/h bei gedrückt gehaltener Taste).
WARNI NG
Durch Drücken und Halten der Taste 2 bzw. 3 ändert sich die Fahrgeschwindigkeit rapide.

132

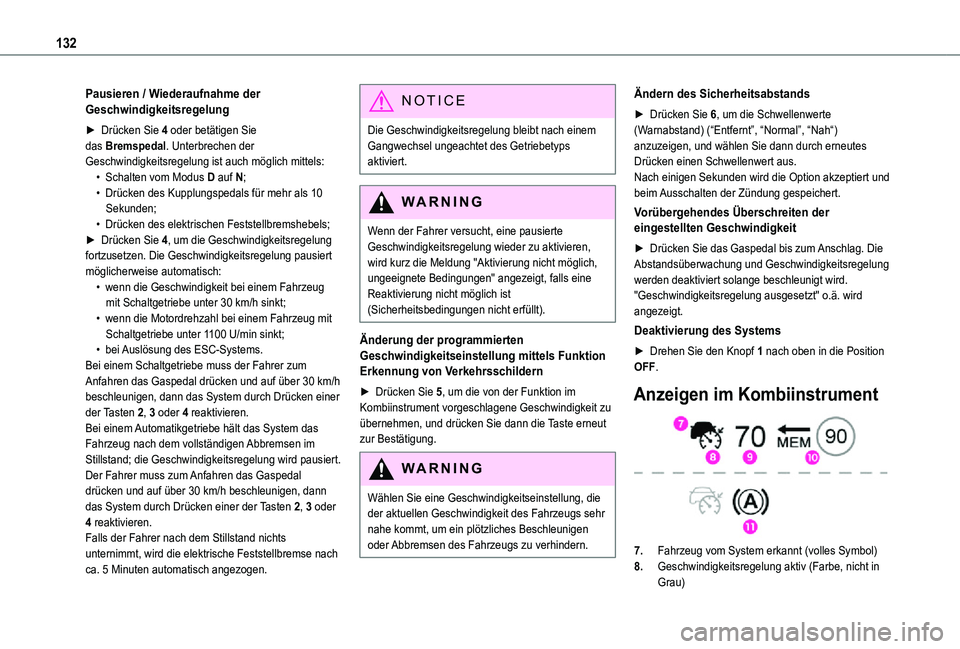

Pausieren / Wiederaufnahme der Geschwindigkeitsregelung
► Drücken Sie 4 oder betätigen Sie das Bremspedal. Unterbrechen der Geschwindigkeitsregelung ist auch möglich mittels:• Schalten vom Modus D auf N;• Drücken des Kupplungspedals für mehr als 10 Sekunden;• Drücken des elektrischen Feststellbremshebels;► Drücken Sie 4, um die Geschwindigkeitsregelung fortzusetzen. Die Geschwindigkeitsregelung pausiert möglicherweise automatisch:• wenn die Geschwindigkeit bei einem Fahrzeug mit Schaltgetriebe unter 30 km/h sinkt;• wenn die Motordrehzahl bei einem Fahrzeug mit Schaltgetriebe unter 1100 U/min sinkt;• bei Auslösung des ESC-Systems.Bei einem Schaltgetriebe muss der Fahrer zum Anfahren das Gaspedal drücken und auf über 30 km/h beschleunigen, dann das System durch Drücken einer der Tasten 2, 3 oder 4 reaktivieren.Bei einem Automatikgetriebe hält das System das Fahrzeug nach dem vollständigen Abbremsen im
Stillstand; die Geschwindigkeitsregelung wird pausiert. Der Fahrer muss zum Anfahren das Gaspedal drücken und auf über 30 km/h beschleunigen, dann das System durch Drücken einer der Tasten 2, 3 oder 4 reaktivieren.Falls der Fahrer nach dem Stillstand nichts unternimmt, wird die elektrische Feststellbremse nach ca. 5 Minuten automatisch angezogen.
N OTIC E
Die Geschwindigkeitsregelung bleibt nach einem Gangwechsel ungeachtet des Getriebetyps aktiviert.
WARNI NG
Wenn der Fahrer versucht, eine pausierte
Geschwindigkeitsregelung wieder zu aktivieren, wird kurz die Meldung "Aktivierung nicht möglich, ungeeignete Bedingungen" angezeigt, falls eine Reaktivierung nicht möglich ist (Sicherheitsbedingungen nicht erfüllt).
Änderung der programmierten Geschwindigkeitseinstellung mittels Funktion Erkennung von Verkehrsschildern
► Drücken Sie 5, um die von der Funktion im Kombiinstrument vorgeschlagene Geschwindigkeit zu übernehmen, und drücken Sie dann die Taste erneut zur Bestätigung.
WARNI NG
Wählen Sie eine Geschwindigkeitseinstellung, die der aktuellen Geschwindigkeit des Fahrzeugs sehr nahe kommt, um ein plötzliches Beschleunigen
oder Abbremsen des Fahrzeugs zu verhindern.
Ändern des Sicherheitsabstands
► Drücken Sie 6, um die Schwellenwerte (Warnabstand) (“Entfernt”, “Normal”, “Nah“) anzuzeigen, und wählen Sie dann durch erneutes Drücken einen Schwellenwert aus.Nach einigen Sekunden wird die Option akzeptiert und beim Ausschalten der Zündung gespeichert.
Vorübergehendes Überschreiten der eingestellten Geschwindigkeit
► Drücken Sie das Gaspedal bis zum Anschlag. Die Abstandsüberwachung und Geschwindigkeitsregelung werden deaktiviert solange beschleunigt wird. "Geschwindigkeitsregelung ausgesetzt" o.ä. wird angezeigt.
Deaktivierung des Systems
► Drehen Sie den Knopf 1 nach oben in die Position OFF.
Anzeigen im Kombiinstrument

7.Fahrzeug vom System erkannt (volles Symbol)
8.Geschwindigkeitsregelung aktiv (Farbe, nicht in Grau)

133
Fahren
6

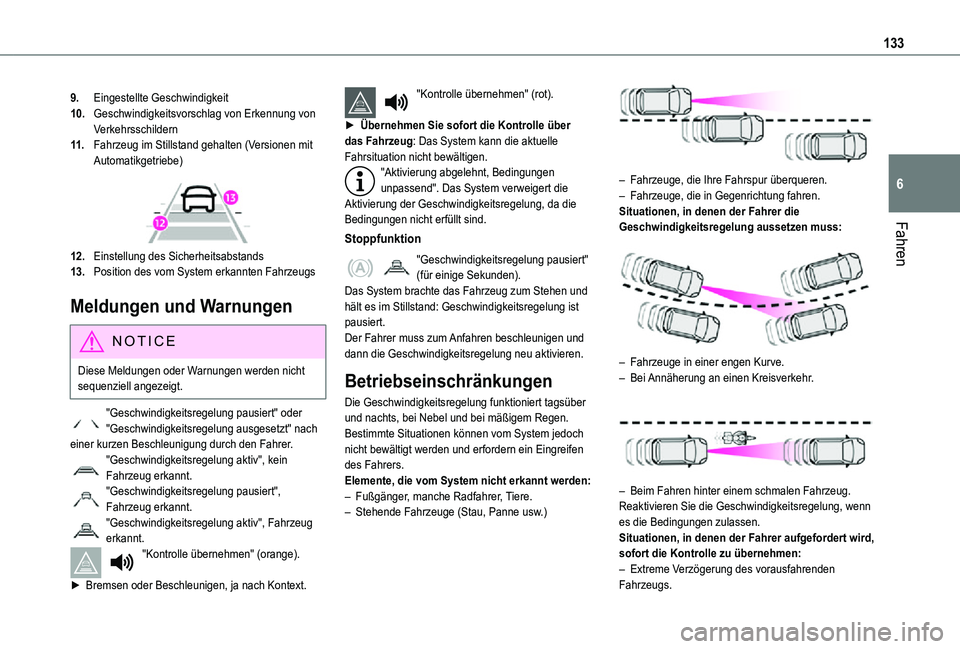

9.Eingestellte Geschwindigkeit
10.Geschwindigkeitsvorschlag von Erkennung von Verkehrsschildern
11 .Fahrzeug im Stillstand gehalten (Versionen mit Automatikgetriebe)

12.Einstellung des Sicherheitsabstands
13.Position des vom System erkannten Fahrzeugs
Meldungen und Warnungen
NOTIC E
Diese Meldungen oder Warnungen werden nicht sequenziell angezeigt.
"Geschwindigkeitsregelung pausiert" oder "Geschwindigkeitsregelung ausgesetzt" nach einer kurzen Beschleunigung durch den Fahrer."Geschwindigkeitsregelung aktiv", kein Fahrzeug erkannt."Geschwindigkeitsregelung pausiert", Fahrzeug erkannt."Geschwindigkeitsregelung aktiv", Fahrzeug erkannt."Kontrolle übernehmen" (orange).
► Bremsen oder Beschleunigen, ja nach Kontext.
"Kontrolle übernehmen" (rot).
► Übernehmen Sie sofort die Kontrolle über das Fahrzeug: Das System kann die aktuelle Fahrsituation nicht bewältigen."Aktivierung abgelehnt, Bedingungen unpassend". Das System verweigert die Aktivierung der Geschwindigkeitsregelung, da die Bedingungen nicht erfüllt sind.
Stoppfunktion
"Geschwindigkeitsregelung pausiert" (für einige Sekunden).Das System brachte das Fahrzeug zum Stehen und hält es im Stillstand: Geschwindigkeitsregelung ist pausiert.Der Fahrer muss zum Anfahren beschleunigen und dann die Geschwindigkeitsregelung neu aktivieren.
Betriebseinschränkungen
Die Geschwindigkeitsregelung funktioniert tagsüber und nachts, bei Nebel und bei mäßigem Regen.Bestimmte Situationen können vom System jedoch
nicht bewältigt werden und erfordern ein Eingreifen des Fahrers.Elemente, die vom System nicht erkannt werden:– Fußgänger, manche Radfahrer, Tiere.– Stehende Fahrzeuge (Stau, Panne usw.)

– Fahrzeuge, die Ihre Fahrspur überqueren.– Fahrzeuge, die in Gegenrichtung fahren.Situationen, in denen der Fahrer die Geschwindigkeitsregelung aussetzen muss:

– Fahrzeuge in einer engen Kurve.– Bei Annäherung an einen Kreisverkehr.

– Beim Fahren hinter einem schmalen Fahrzeug.Reaktivieren Sie die Geschwindigkeitsregelung, wenn es die Bedingungen zulassen.Situationen, in denen der Fahrer aufgefordert wird, sofort die Kontrolle zu übernehmen:– Extreme Verzögerung des vorausfahrenden Fahrzeugs.

134

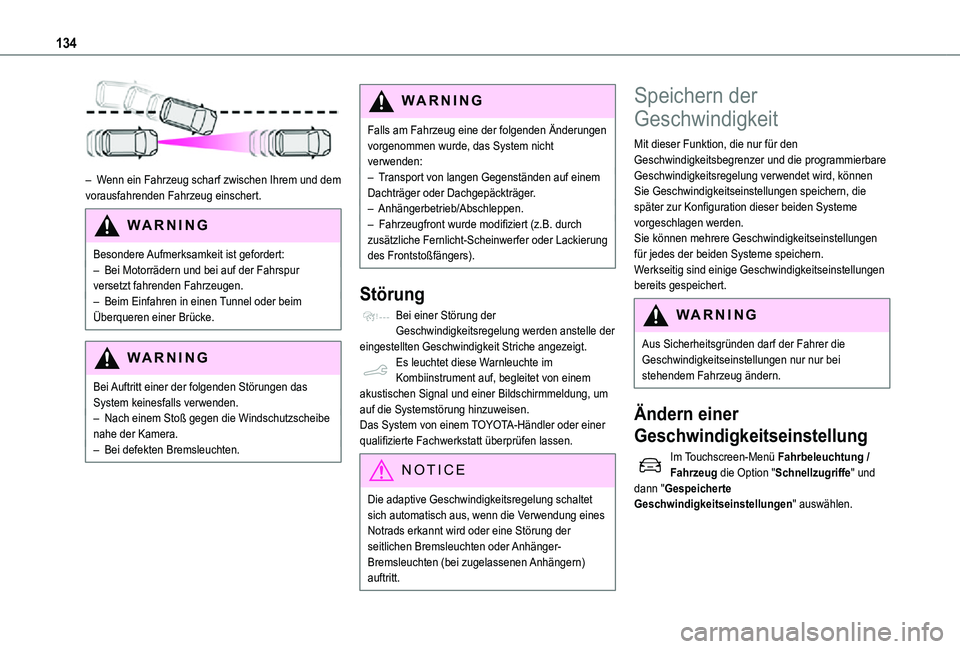

– Wenn ein Fahrzeug scharf zwischen Ihrem und dem vorausfahrenden Fahrzeug einschert.
WARNI NG
Besondere Aufmerksamkeit ist gefordert:– Bei Motorrädern und bei auf der Fahrspur versetzt fahrenden Fahrzeugen.– Beim Einfahren in einen Tunnel oder beim Überqueren einer Brücke.
WARNI NG
Bei Auftritt einer der folgenden Störungen das System keinesfalls verwenden.– Nach einem Stoß gegen die Windschutzscheibe nahe der Kamera.– Bei defekten Bremsleuchten.
WARNI NG
Falls am Fahrzeug eine der folgenden Änderungen vorgenommen wurde, das System nicht verwenden:– Transport von langen Gegenständen auf einem Dachträger oder Dachgepäckträger.– Anhängerbetrieb/Abschleppen.– Fahrzeugfront wurde modifiziert (z.B. durch zusätzliche Fernlicht-Scheinwerfer oder Lackierung des Frontstoßfängers).
Störung
Bei einer Störung der Geschwindigkeitsregelung werden anstelle der eingestellten Geschwindigkeit Striche angezeigt.Es leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einem akustischen Signal und einer Bildschirmmeldung, um auf die Systemstörung hinzuweisen.Das System von einem TOYOTA-Händler oder einer qualifizierte Fachwerkstatt überprüfen lassen.
NOTIC E
Die adaptive Geschwindigkeitsregelung schaltet sich automatisch aus, wenn die Verwendung eines Notrads erkannt wird oder eine Störung der seitlichen Bremsleuchten oder Anhänger-Bremsleuchten (bei zugelassenen Anhängern) auftritt.
Speichern der
Geschwindigkeit
Mit dieser Funktion, die nur für den Geschwindigkeitsbegrenzer und die programmierbare Geschwindigkeitsregelung verwendet wird, können Sie Geschwindigkeitseinstellungen speichern, die später zur Konfiguration dieser beiden Systeme vorgeschlagen werden.Sie können mehrere Geschwindigkeitseinstellungen für jedes der beiden Systeme speichern.Werkseitig sind einige Geschwindigkeitseinstellungen bereits gespeichert.
WARNI NG
Aus Sicherheitsgründen darf der Fahrer die Geschwindigkeitseinstellungen nur nur bei stehendem Fahrzeug ändern.
Ändern einer
Geschwindigkeitseinstellung
Im Touchscreen-Menü Fahrbeleuchtung / Fahrzeug die Option "Schnellzugriffe" und dann "Gespeicherte Geschwindigkeitseinstellungen" auswählen.

135
Fahren
6
Taste "MEM"


Mit dieser Taste können Sie eine gespeicherte Geschwindigkeitseinstellung auswählen, die mit dem Geschwindigkeitsbegrenzer oder der programmierbaren Geschwindigkeitsregelung verwendet werden soll.Weitere Informationen zum Geschwindigkeitsbegrenzer bzw. zur Programmierbaren Geschwindigkeitsregelung, finden Sie im betreffenden Abschnitt.
Active Safety Brake mit
Distance Alert und intelligen-
tem Notbremsassistenten
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.

Dieses System ermöglicht es:
– den Fahrer zu warnen, dass sein Fahrzeug der Gefahr einer Kollision mit dem vorausfahrenden Fahrzeug ausgesetzt ist,– eine Kollision durch Verringerung der Fahrgeschwindigkeit zu verhindern oder deren Ausmaß zu begrenzen.Dieses System umfasst drei Funktionen:– Distance Alert,– Intelligenter Notbremsassistent,– Active Safety Brake (Automatische Notbremsung).

Das Fahrzeug verfügt über eine Kamera oben an der Windschutzscheibe.
W ARNI NG
Dieses System ist kein Ersatz für die Wachsamkeit des Fahrers.Dieses System ist darauf ausgelegt, den Fahrer
zu unterstützen und die Verkehrssicherheit zu verbessern.Es liegt in der Verantwortung des Fahrers, stets auf den Verkehr zu achten und die Verkehrsregeln einzuhalten.
NOTIC E
Sobald das System ein mögliches Hindernis erkennt, bereitet es den Bremskreis für einen eventuellen automatischen Bremsvorgang vor. Dies kann zu einem leichten Geräusch und zum Gefühl einer geringfügigen Verzögerung führen.
Betriebsbedingungen und
-grenzen
Das ESC-System darf nicht defekt sein.Die DSC/ASR-Systeme dürfen nicht deaktiviert sein.Alle Passagiere müssen angegurtet sein.Auf kurvenarmen Straßen ist eine konstante Geschwindigkeit erforderlich.In den folgenden Fällen wird empfohlen, das System über das Konfigurationsmenü des Fahrzeugs zu deaktivieren:– Ziehen eines Anhängers,– Transport von langen Gegenständen auf einem Dachträger oder Dachgepäckträger,
– Bei aufgezogenen Schneeketten.– Vor der Benutzung einer automatischen Autowaschanlage mit laufendem Motor,– vor der Benutzung eines Rollenprüfstands einer Werkstatt,– beim Abschleppen des Fahrzeugs mit laufendem Motor,– nach einem Stoß gegen die Windschutzscheibe nahe der Erfassungskamera.

136

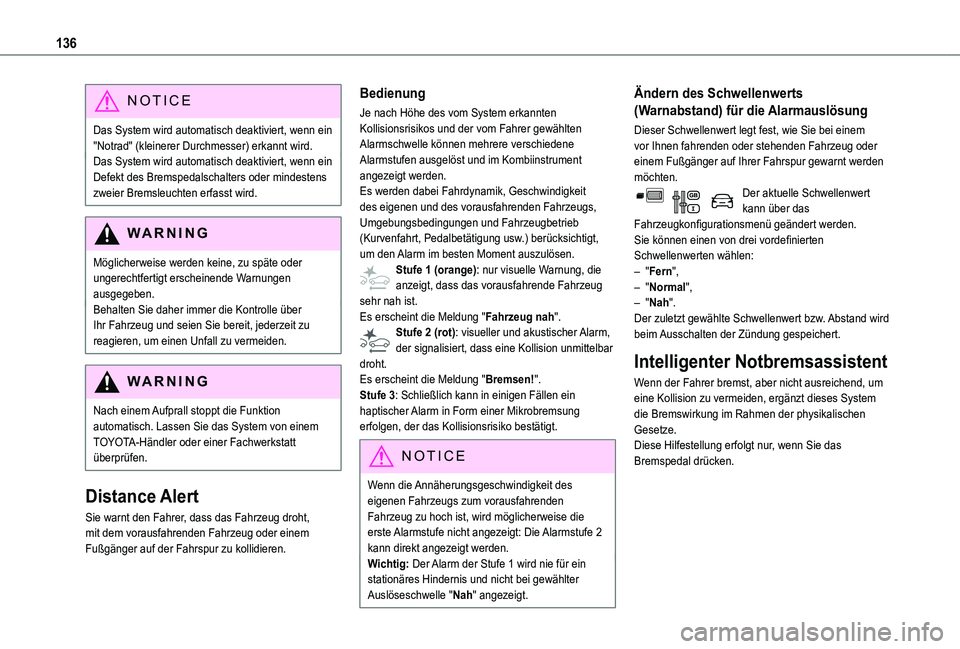

NOTIC E
Das System wird automatisch deaktiviert, wenn ein "Notrad" (kleinerer Durchmesser) erkannt wird.Das System wird automatisch deaktiviert, wenn ein Defekt des Bremspedalschalters oder mindestens zweier Bremsleuchten erfasst wird.
WARNI NG
Möglicherweise werden keine, zu späte oder ungerechtfertigt erscheinende Warnungen ausgegeben.Behalten Sie daher immer die Kontrolle über Ihr Fahrzeug und seien Sie bereit, jederzeit zu reagieren, um einen Unfall zu vermeiden.
WARNI NG
Nach einem Aufprall stoppt die Funktion automatisch. Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
Distance Alert
Sie warnt den Fahrer, dass das Fahrzeug droht, mit dem vorausfahrenden Fahrzeug oder einem
Fußgänger auf der Fahrspur zu kollidieren.
Bedienung
Je nach Höhe des vom System erkannten Kollisionsrisikos und der vom Fahrer gewählten Alarmschwelle können mehrere verschiedene Alarmstufen ausgelöst und im Kombiinstrument angezeigt werden.Es werden dabei Fahrdynamik, Geschwindigkeit des eigenen und des vorausfahrenden Fahrzeugs, Umgebungsbedingungen und Fahrzeugbetrieb (Kurvenfahrt, Pedalbetätigung usw.) berücksichtigt, um den Alarm im besten Moment auszulösen.Stufe 1 (orange): nur visuelle Warnung, die anzeigt, dass das vorausfahrende Fahrzeug sehr nah ist.Es erscheint die Meldung "Fahrzeug nah".Stufe 2 (rot): visueller und akustischer Alarm, der signalisiert, dass eine Kollision unmittelbar droht.Es erscheint die Meldung "Bremsen!".Stufe 3: Schließlich kann in einigen Fällen ein haptischer Alarm in Form einer Mikrobremsung erfolgen, der das Kollisionsrisiko bestätigt.
NOTIC E
Wenn die Annäherungsgeschwindigkeit des eigenen Fahrzeugs zum vorausfahrenden Fahrzeug zu hoch ist, wird möglicherweise die erste Alarmstufe nicht angezeigt: Die Alarmstufe 2 kann direkt angezeigt werden.Wichtig: Der Alarm der Stufe 1 wird nie für ein stationäres Hindernis und nicht bei gewählter Auslöseschwelle "Nah" angezeigt.
Ändern des Schwellenwerts
(Warnabstand) für die Alarmauslösung
Dieser Schwellenwert legt fest, wie Sie bei einem vor Ihnen fahrenden oder stehenden Fahrzeug oder einem Fußgänger auf Ihrer Fahrspur gewarnt werden möchten.Der aktuelle Schwellenwert kann über das Fahrzeugkonfigurationsmenü geändert werden.Sie können einen von drei vordefinierten Schwellenwerten wählen:– "Fern",– "Normal",– "Nah".Der zuletzt gewählte Schwellenwert bzw. Abstand wird beim Ausschalten der Zündung gespeichert.
Intelligenter Notbremsassistent
Wenn der Fahrer bremst, aber nicht ausreichend, um eine Kollision zu vermeiden, ergänzt dieses System die Bremswirkung im Rahmen der physikalischen Gesetze.
Diese Hilfestellung erfolgt nur, wenn Sie das Bremspedal drücken.
