2021 TOYOTA PROACE CITY Betriebsanleitungen (in German)

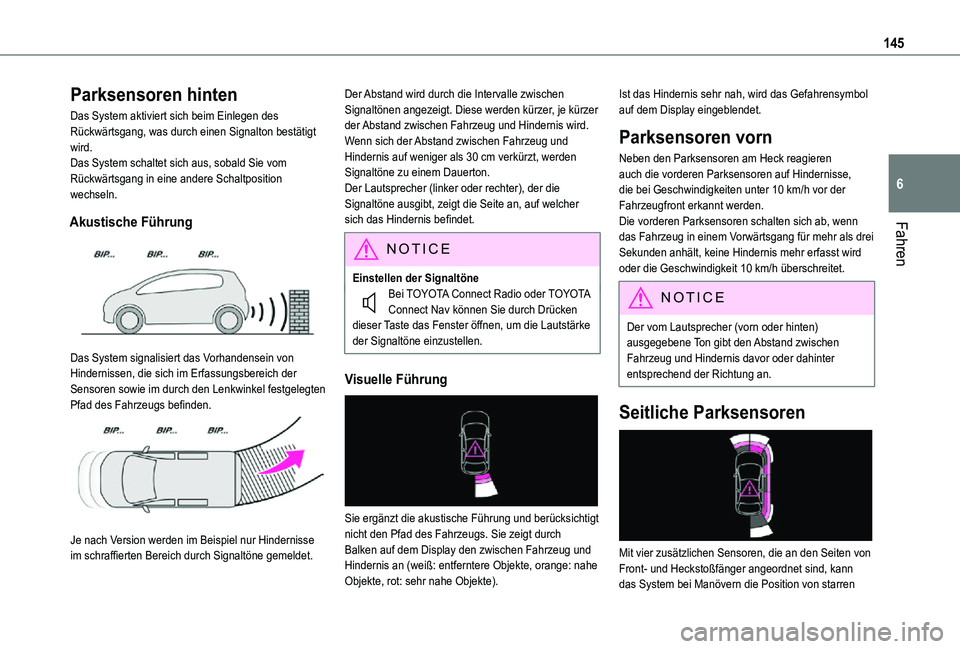

145
Fahren
6
Parksensoren hinten
Das System aktiviert sich beim Einlegen des Rückwärtsgang, was durch einen Signalton bestätigt wird.Das System schaltet sich aus, sobald Sie vom Rückwärtsgang in eine andere Schaltposition wechseln.
Akustische Führung

Das System signalisiert das Vorhandensein von Hindernissen, die sich im Erfassungsbereich der Sensoren sowie im durch den Lenkwinkel festgelegten Pfad des Fahrzeugs befinden.

Je nach Version werden im Beispiel nur Hindernisse im schraffierten Bereich durch Signaltöne gemeldet.
Der Abstand wird durch die Intervalle zwischen Signaltönen angezeigt. Diese werden kürzer, je kürzer der Abstand zwischen Fahrzeug und Hindernis wird.Wenn sich der Abstand zwischen Fahrzeug und Hindernis auf weniger als 30 cm verkürzt, werden Signaltöne zu einem Dauerton.Der Lautsprecher (linker oder rechter), der die Signaltöne ausgibt, zeigt die Seite an, auf welcher sich das Hindernis befindet.
NOTIC E
Einstellen der SignaltöneBei TOYOTA Connect Radio oder TOYOTA Connect Nav können Sie durch Drücken dieser Taste das Fenster öffnen, um die Lautstärke der Signaltöne einzustellen.
Visuelle Führung

Sie ergänzt die akustische Führung und berücksichtigt nicht den Pfad des Fahrzeugs. Sie zeigt durch Balken auf dem Display den zwischen Fahrzeug und Hindernis an (weiß: entferntere Objekte, orange: nahe Objekte, rot: sehr nahe Objekte).
Ist das Hindernis sehr nah, wird das Gefahrensymbol auf dem Display eingeblendet.
Parksensoren vorn
Neben den Parksensoren am Heck reagieren auch die vorderen Parksensoren auf Hindernisse, die bei Geschwindigkeiten unter 10 km/h vor der Fahrzeugfront erkannt werden.Die vorderen Parksensoren schalten sich ab, wenn das Fahrzeug in einem Vorwärtsgang für mehr als drei Sekunden anhält, keine Hindernis mehr erfasst wird oder die Geschwindigkeit 10 km/h überschreitet.
NOTIC E
Der vom Lautsprecher (vorn oder hinten) ausgegebene Ton gibt den Abstand zwischen Fahrzeug und Hindernis davor oder dahinter entsprechend der Richtung an.
Seitliche Parksensoren

Mit vier zusätzlichen Sensoren, die an den Seiten von Front- und Heckstoßfänger angeordnet sind, kann das System bei Manövern die Position von starren

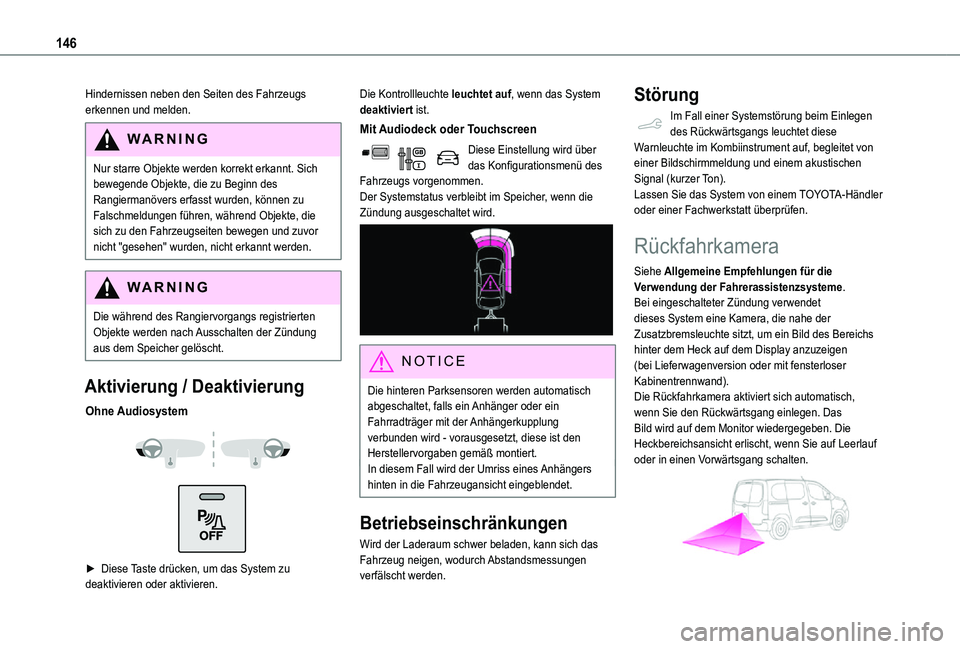

146
Hindernissen neben den Seiten des Fahrzeugs erkennen und melden.
WARNI NG
Nur starre Objekte werden korrekt erkannt. Sich bewegende Objekte, die zu Beginn des Rangiermanövers erfasst wurden, können zu Falschmeldungen führen, während Objekte, die sich zu den Fahrzeugseiten bewegen und zuvor
nicht "gesehen" wurden, nicht erkannt werden.
WARNI NG
Die während des Rangiervorgangs registrierten Objekte werden nach Ausschalten der Zündung aus dem Speicher gelöscht.
Aktivierung / Deaktivierung
Ohne Audiosystem


► Diese Taste drücken, um das System zu deaktivieren oder aktivieren.
Die Kontrollleuchte leuchtet auf, wenn das System deaktiviert ist.
Mit Audiodeck oder Touchscreen
Diese Einstellung wird über das Konfigurationsmenü des Fahrzeugs vorgenommen.Der Systemstatus verbleibt im Speicher, wenn die Zündung ausgeschaltet wird.

NOTIC E
Die hinteren Parksensoren werden automatisch abgeschaltet, falls ein Anhänger oder ein Fahrradträger mit der Anhängerkupplung verbunden wird - vorausgesetzt, diese ist den Herstellervorgaben gemäß montiert.In diesem Fall wird der Umriss eines Anhängers hinten in die Fahrzeugansicht eingeblendet.
Betriebseinschränkungen
Wird der Laderaum schwer beladen, kann sich das Fahrzeug neigen, wodurch Abstandsmessungen verfälscht werden.
Störung
Im Fall einer Systemstörung beim Einlegen des Rückwärtsgangs leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal (kurzer Ton).Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
Rückfahrkamera
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.Bei eingeschalteter Zündung verwendet dieses System eine Kamera, die nahe der Zusatzbremsleuchte sitzt, um ein Bild des Bereichs hinter dem Heck auf dem Display anzuzeigen (bei Lieferwagenversion oder mit fensterloser Kabinentrennwand).Die Rückfahrkamera aktiviert sich automatisch, wenn Sie den Rückwärtsgang einlegen. Das Bild wird auf dem Monitor wiedergegeben. Die Heckbereichsansicht erlischt, wenn Sie auf Leerlauf
oder in einen Vorwärtsgang schalten.

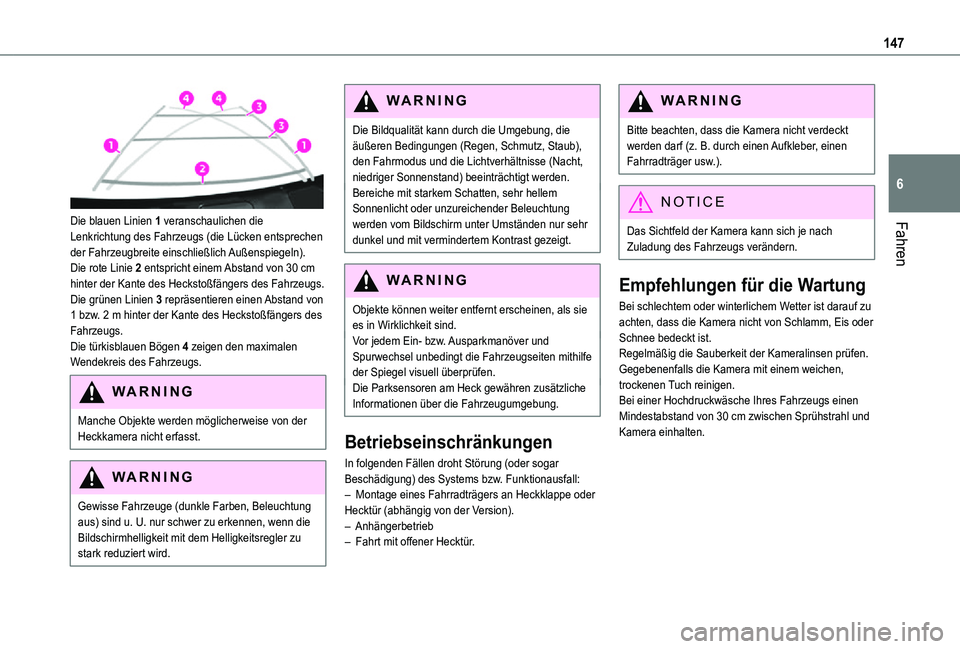

147
Fahren
6

Die blauen Linien 1 veranschaulichen die Lenkrichtung des Fahrzeugs (die Lücken entsprechen der Fahrzeugbreite einschließlich Außenspiegeln).Die rote Linie 2 entspricht einem Abstand von 30 cm hinter der Kante des Heckstoßfängers des Fahrzeugs.Die grünen Linien 3 repräsentieren einen Abstand von 1 bzw. 2 m hinter der Kante des Heckstoßfängers des Fahrzeugs.Die türkisblauen Bögen 4 zeigen den maximalen Wendekreis des Fahrzeugs.
WARNI NG
Manche Objekte werden möglicherweise von der Heckkamera nicht erfasst.
WARNI NG
Gewisse Fahrzeuge (dunkle Farben, Beleuchtung aus) sind u. U. nur schwer zu erkennen, wenn die Bildschirmhelligkeit mit dem Helligkeitsregler zu
stark reduziert wird.
WARNI NG
Die Bildqualität kann durch die Umgebung, die äußeren Bedingungen (Regen, Schmutz, Staub), den Fahrmodus und die Lichtverhältnisse (Nacht, niedriger Sonnenstand) beeinträchtigt werden.Bereiche mit starkem Schatten, sehr hellem Sonnenlicht oder unzureichender Beleuchtung werden vom Bildschirm unter Umständen nur sehr dunkel und mit vermindertem Kontrast gezeigt.
WARNI NG
Objekte können weiter entfernt erscheinen, als sie es in Wirklichkeit sind.Vor jedem Ein- bzw. Ausparkmanöver und Spurwechsel unbedingt die Fahrzeugseiten mithilfe der Spiegel visuell überprüfen.Die Parksensoren am Heck gewähren zusätzliche Informationen über die Fahrzeugumgebung.
Betriebseinschränkungen
In folgenden Fällen droht Störung (oder sogar Beschädigung) des Systems bzw. Funktionausfall:– Montage eines Fahrradträgers an Heckklappe oder Hecktür (abhängig von der Version).– Anhängerbetrieb– Fahrt mit offener Hecktür.
WARNI NG
Bitte beachten, dass die Kamera nicht verdeckt werden darf (z. B. durch einen Aufkleber, einen Fahrradträger usw.).
NOTIC E
Das Sichtfeld der Kamera kann sich je nach
Zuladung des Fahrzeugs verändern.
Empfehlungen für die Wartung
Bei schlechtem oder winterlichem Wetter ist darauf zu achten, dass die Kamera nicht von Schlamm, Eis oder Schnee bedeckt ist.Regelmäßig die Sauberkeit der Kameralinsen prüfen.Gegebenenfalls die Kamera mit einem weichen, trockenen Tuch reinigen.Bei einer Hochdruckwäsche Ihres Fahrzeugs einen Mindestabstand von 30 cm zwischen Sprühstrahl und Kamera einhalten.

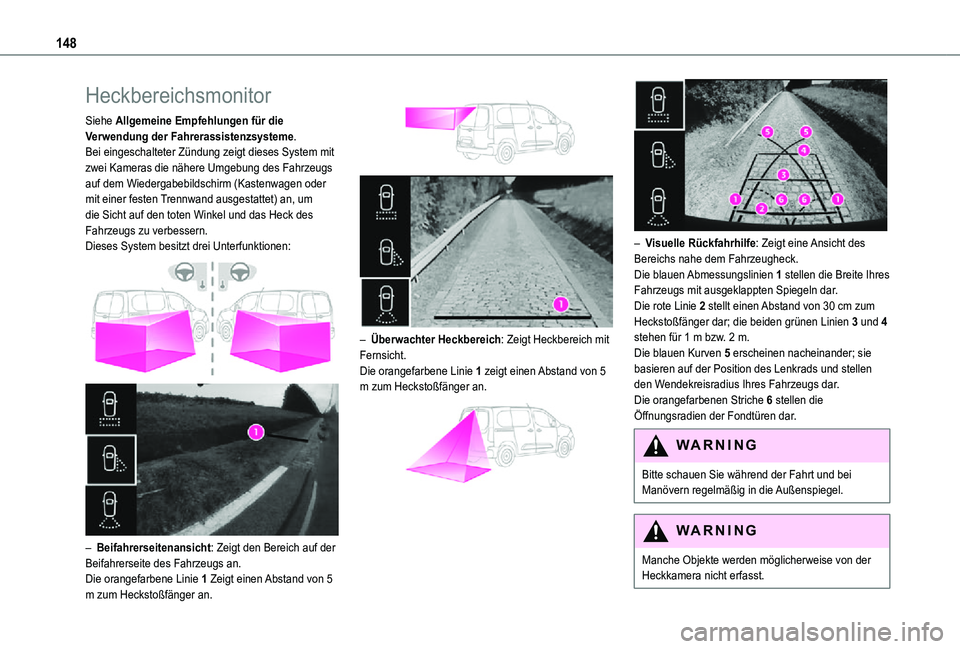

148
Heckbereichsmonitor
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.Bei eingeschalteter Zündung zeigt dieses System mit zwei Kameras die nähere Umgebung des Fahrzeugs auf dem Wiedergabebildschirm (Kastenwagen oder mit einer festen Trennwand ausgestattet) an, um die Sicht auf den toten Winkel und das Heck des Fahrzeugs zu verbessern.Dieses System besitzt drei Unterfunktionen:


– Beifahrerseitenansicht: Zeigt den Bereich auf der Beifahrerseite des Fahrzeugs an.Die orangefarbene Linie 1 Zeigt einen Abstand von 5 m zum Heckstoßfänger an.



– Überwachter Heckbereich: Zeigt Heckbereich mit Fernsicht.Die orangefarbene Linie 1 zeigt einen Abstand von 5 m zum Heckstoßfänger an.


– Visuelle Rückfahrhilfe: Zeigt eine Ansicht des Bereichs nahe dem Fahrzeugheck.Die blauen Abmessungslinien 1 stellen die Breite Ihres Fahrzeugs mit ausgeklappten Spiegeln dar.Die rote Linie 2 stellt einen Abstand von 30 cm zum Heckstoßfänger dar; die beiden grünen Linien 3 und 4 stehen für 1 m bzw. 2 m.Die blauen Kurven 5 erscheinen nacheinander; sie basieren auf der Position des Lenkrads und stellen den Wendekreisradius Ihres Fahrzeugs dar.Die orangefarbenen Striche 6 stellen die Öffnungsradien der Fondtüren dar.
WARNI NG
Bitte schauen Sie während der Fahrt und bei Manövern regelmäßig in die Außenspiegel.
WARNI NG
Manche Objekte werden möglicherweise von der Heckkamera nicht erfasst.

149
Fahren
6
WARNI NG
Gewisse Fahrzeuge (dunkle Farben, Beleuchtung aus) sind u. U. nur schwierig zu erkennen, wenn die Bildschirmhelligkeit mit dem Helligkeitsregler zu stark reduziert wird.
WARNI NG
Die Bildqualität kann durch die Umgebung, die äußeren Bedingungen (Regen, Schmutz, Staub), den Fahrmodus und die Lichtverhältnisse (Nacht, niedriger Sonnenstand) beeinträchtigt werden.Bereiche mit starkem Schatten, sehr hellem Sonnenlicht oder unzureichender Beleuchtung werden vom Bildschirm unter Umständen nur sehr dunkel und mit vermindertem Kontrast gezeigt.
WARNI NG
Objekte können weiter entfernt erscheinen, als sie es in Wirklichkeit sind.Vor Einparkmanövern und Spurwechseln unbedingt die Fahrzeugseiten mithilfe der Spiegel visuell überprüfen.Die Parksensoren am Heck gewähren zusätzliche Informationen über die Fahrzeugumgebung.
Aktivierung / Deaktivierung
Das System startet beim Einschalten der Zündung.


► Drücken Sie bei eingeschalteter Zündung die Taste 2, um den Wiedergabebildschirm ein-/auszuschalten.Es erscheint eine Meldung.► Beachten Sie diese Meldung und bestätigen Sie mit Taste 1 die Antwort “Akzeptieren”.Der Wiedergabeschirm leuchtet auf.► Drücken Sie bei laufendem Motor die Taste 2, um den Wiedergabebildschirm auszuschalten.
NOTIC E
Die Funktion wird bei einer Rückwärtsfahrt über 15 km/h ausgesetzt (der Wiedergabebildschirm wird grau).
Die Funktion wird wieder aufgenommen, sobald das Fahrzeug wieder mit einer Geschwindigkeit unter diesem Schwellenwert fährt.
Bedienung
► In Neutralstellung wird standardmäßig das Hecküberwachungsbild angezeigt.► Bei eingelegtem Rückwärtsgangwird die visuelle Rückfahrhilfe in den Bildschirm eingeblendet (selbst wenn er ausgeschaltet ist).

► Zum Ändern der Ansicht das Ende des Lichtschalterhebels drücken oder die betreffende Taste unter dem Bildschirm betätigen.

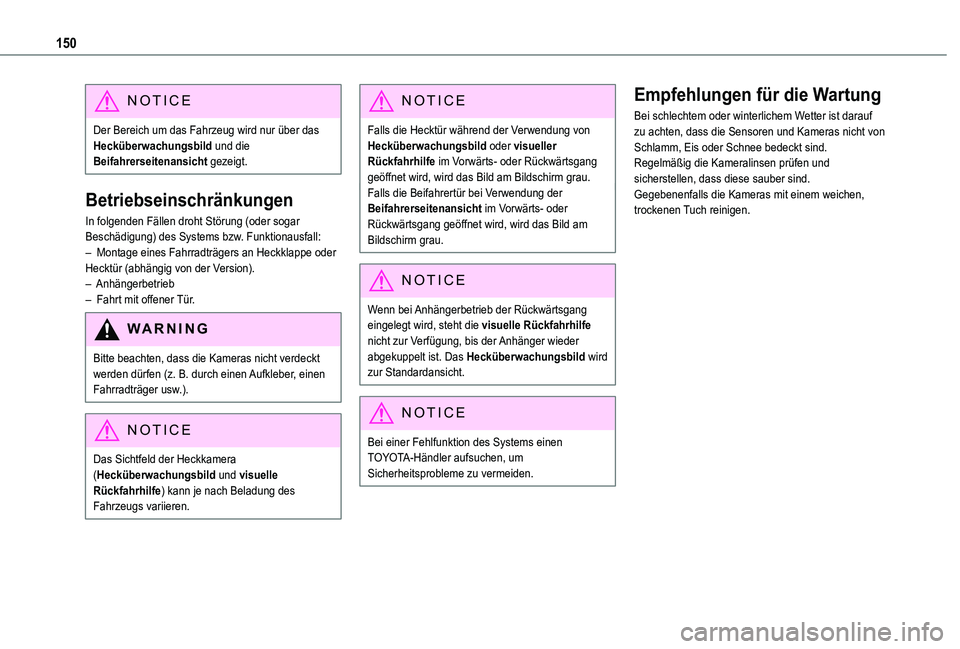

150
NOTIC E
Der Bereich um das Fahrzeug wird nur über das Hecküberwachungsbild und die Beifahrerseitenansicht gezeigt.
Betriebseinschränkungen
In folgenden Fällen droht Störung (oder sogar Beschädigung) des Systems bzw. Funktionausfall:– Montage eines Fahrradträgers an Heckklappe oder Hecktür (abhängig von der Version).– Anhängerbetrieb– Fahrt mit offener Tür.
WARNI NG
Bitte beachten, dass die Kameras nicht verdeckt werden dürfen (z. B. durch einen Aufkleber, einen Fahrradträger usw.).
NOTIC E
Das Sichtfeld der Heckkamera (Hecküberwachungsbild und visuelle Rückfahrhilfe) kann je nach Beladung des Fahrzeugs variieren.
NOTIC E
Falls die Hecktür während der Verwendung von Hecküberwachungsbild oder visueller Rückfahrhilfe im Vorwärts- oder Rückwärtsgang geöffnet wird, wird das Bild am Bildschirm grau.Falls die Beifahrertür bei Verwendung der Beifahrerseitenansicht im Vorwärts- oder Rückwärtsgang geöffnet wird, wird das Bild am Bildschirm grau.
NOTIC E
Wenn bei Anhängerbetrieb der Rückwärtsgang eingelegt wird, steht die visuelle Rückfahrhilfe nicht zur Verfügung, bis der Anhänger wieder abgekuppelt ist. Das Hecküberwachungsbild wird zur Standardansicht.
NOTIC E
Bei einer Fehlfunktion des Systems einen TOYOTA-Händler aufsuchen, um Sicherheitsprobleme zu vermeiden.
Empfehlungen für die Wartung
Bei schlechtem oder winterlichem Wetter ist darauf zu achten, dass die Sensoren und Kameras nicht von Schlamm, Eis oder Schnee bedeckt sind.Regelmäßig die Kameralinsen prüfen und sicherstellen, dass diese sauber sind.Gegebenenfalls die Kameras mit einem weichen, trockenen Tuch reinigen.

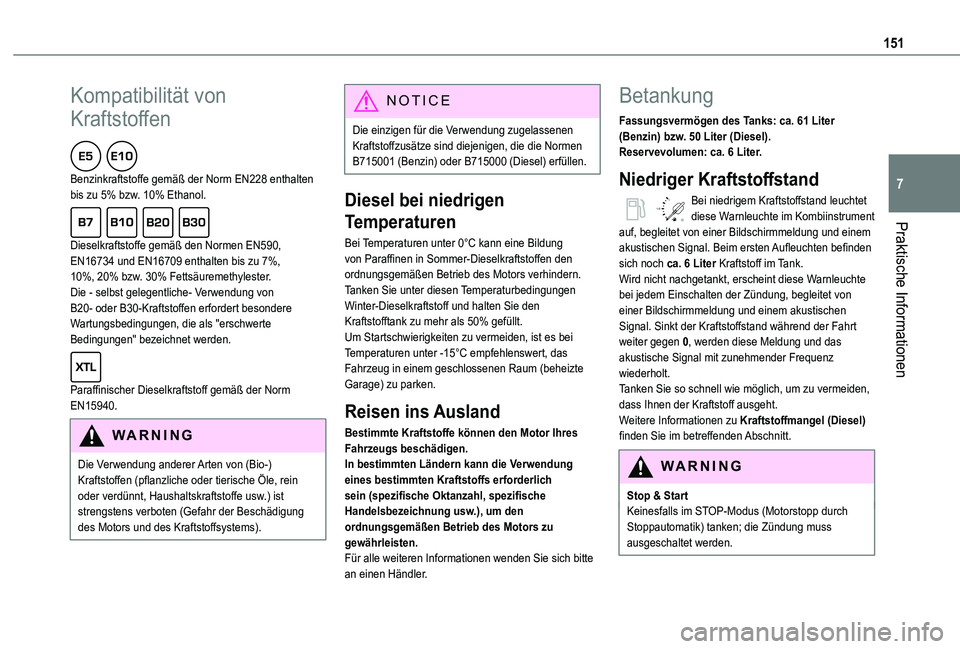

151
Praktische Informationen
7
Kompatibilität von
Kraftstoffen
Benzinkraftstoffe gemäß der Norm EN228 enthalten bis zu 5% bzw. 10% Ethanol.
Dieselkraftstoffe gemäß den Normen EN590, EN16734 und EN16709 enthalten bis zu 7%, 10%, 20% bzw. 30% Fettsäuremethylester. Die - selbst gelegentliche- Verwendung von B20- oder B30-Kraftstoffen erfordert besondere Wartungsbedingungen, die als "erschwerte Bedingungen" bezeichnet werden.
Paraffinischer Dieselkraftstoff gemäß der Norm EN15940.
WARNI NG
Die Verwendung anderer Arten von (Bio-)Kraftstoffen (pflanzliche oder tierische Öle, rein oder verdünnt, Haushaltskraftstoffe usw.) ist strengstens verboten (Gefahr der Beschädigung des Motors und des Kraftstoffsystems).
NOTIC E
Die einzigen für die Verwendung zugelassenen Kraftstoffzusätze sind diejenigen, die die Normen B715001 (Benzin) oder B715000 (Diesel) erfüllen.
Diesel bei niedrigen
Temperaturen
Bei Temperaturen unter 0°C kann eine Bildung von Paraffinen in Sommer-Dieselkraftstoffen den ordnungsgemäßen Betrieb des Motors verhindern. Tanken Sie unter diesen Temperaturbedingungen Winter-Dieselkraftstoff und halten Sie den Kraftstofftank zu mehr als 50% gefüllt.Um Startschwierigkeiten zu vermeiden, ist es bei Temperaturen unter -15°C empfehlenswert, das Fahrzeug in einem geschlossenen Raum (beheizte Garage) zu parken.
Reisen ins Ausland
Bestimmte Kraftstoffe können den Motor Ihres
Fahrzeugs beschädigen.In bestimmten Ländern kann die Verwendung eines bestimmten Kraftstoffs erforderlich sein (spezifische Oktanzahl, spezifische Handelsbezeichnung usw.), um den ordnungsgemäßen Betrieb des Motors zu gewährleisten.Für alle weiteren Informationen wenden Sie sich bitte an einen Händler.
Betankung
Fassungsvermögen des Tanks: ca. 61 Liter (Benzin) bzw. 50 Liter (Diesel).Reservevolumen: ca. 6 Liter.
Niedriger Kraftstoffstand
/2
1 1Bei niedrigem Kraftstoffstand leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal. Beim ersten Aufleuchten befinden sich noch ca. 6 Liter Kraftstoff im Tank.Wird nicht nachgetankt, erscheint diese Warnleuchte bei jedem Einschalten der Zündung, begleitet von einer Bildschirmmeldung und einem akustischen Signal. Sinkt der Kraftstoffstand während der Fahrt weiter gegen 0, werden diese Meldung und das akustische Signal mit zunehmender Frequenz wiederholt.Tanken Sie so schnell wie möglich, um zu vermeiden, dass Ihnen der Kraftstoff ausgeht.Weitere Informationen zu Kraftstoffmangel (Diesel) finden Sie im betreffenden Abschnitt.
W
ARNI NG
Stop & StartKeinesfalls im STOP-Modus (Motorstopp durch Stoppautomatik) tanken; die Zündung muss ausgeschaltet werden.

152
Betankung
Es müssen mindestens 10 Liter nachgetankt werden, damit dies von der Tankanzeige registriert wird.Das Öffnen des Tankdeckels kann zu einem Geräusch durch Lufteintritt führen. Dies ist völlig normal und resultiert aus der Abdichtung des Kraftstoffsystems.Zum sicheren Nachtanken:► Stets den Motor abstellen.► Das Fahrzeug mittels Keyless-System entriegeln.► Die Tankklappe öffnen.

► Bei einem herkömmlichen Schlüssel diesen in die
Tankklappe einführen und nach links drehen.

► Den Tankdeckel abschrauben und abnehmen und in die Halterung an der Tankklappe einsetzen.► Die Zapfpistole einführen und ganz hineindrücken (dabei gegen das Metallventil A drücken).► Den Kraftstofftank füllen. Nicht über die dritte Abschaltung der Zapfpistole hinausgehen, da dies zu Fehlfunktionen führen kann.► Setzen Sie den Tankdeckel wieder ein und drehen Sie ihn nach rechts fest.► Schließen Sie die Tankklappe durch Drücken (das Fahrzeug muss entriegelt sein).


WARNI NG
Wenn das Fahrzeug auf der linken Seite mit einer Schiebetür ausgestattet ist, dürfen Sie diese nicht öffnen, während die Tankklappe geöffnet ist. Andernfalls könnten Tankklappe und Schiebetür beschädigt und die auftankende Person verletzt werden.


WARNI NG
Bei geöffneter Tankklappe verhindert eine Vorrichtung das Öffnen der linken Schiebetür.Die Schiebetür kann jedoch zur Hälfte geöffnet werden.Schließen Sie die Tankklappe, um die Schiebetür wieder benutzen zu können.
Das Fahrzeug ist mit einem Katalysator ausgestattet, der dazu beiträgt, Schadstoffe im Abgas zu
reduzieren.
WARNI NG
Wurde das Fahrzeug mit dem falschen Kraftstoff betankt, muss der Tank entleert und mit dem korrekten Kraftstoff befüllt werden, bevor der Motor gestartet werden kann.
