2021 TOYOTA GR YARIS Instrukcja obsługi (in Polish)

Numer silnika
Numer silnika wybity jest na bloku
silnikowym w miejscu pokazanym
poni˝ej.
Dane techniczne samochodu
8-1. Dane techniczne351
8
Silnik
Model G16E-GTS
Ty p3-cylindrowy, rz´dowy, 4-suwowy,
o zap∏onie iskrowym
Ârednica i skok t∏oka 87,5 x 89,7 mm
PojemnoÊç
1618 cm
3
Napi´cie paska nap´du osprz´tu Automatyczna regulacja
UWAGA
Pasek nap´du osprz´tu
Do nap´du alternatora zosta∏ zastosowany pasek nap´du osprz´tu o wysokiej
wytrzyma∏oÊci. Przy jego wymianie nale˝y u˝yç oryginalnego paska nap´du
osprz´tu Toyoty lub równowa˝nego zamiennika o porównywalnej wytrzyma∏oÊci.
Przy zastosowaniu standardowego paska nap´du osprz´tu trwa∏oÊç jego b´dzie
znacznie ni˝sza. Rdzeƒ paska zastosowanego do nap´du osprz´tu wykonywany
jest z poliamidu aromatycznego, który posiada znacznie wy˝szà wytrzyma∏oÊç
w porównaniu do standardowych pasków z rdzeniami wykonanymi z tworzyw
sztucznych typu PET lub PEN.
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 351

Obj´toÊç oleju (podczas
wymiany – przybli˝ona*)
*: Obj´toÊç oleju jest przybli˝onà war to-
Êcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po
wczeÊniejszym rozgrzaniu i wy∏àczeniu
silnika, i odczekaniu ponad 5 minut.
Dobór oleju silnikowego
Silnik o zap∏onie iskrowym
Silnik samochodu jest fabrycznie
nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowa-
nie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest
stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.Gatunek oleju:
Olej wielosezonowy API ze specyfi-
kacjà SN PLUS „Resource-Conse-
rving”, SP „Resource-Conserving”
lub olej wielosezonowy z cer tyfika-
tem ILSAC GF-6A
Zalecana lepkoÊç oleju (SAE):
0W-20

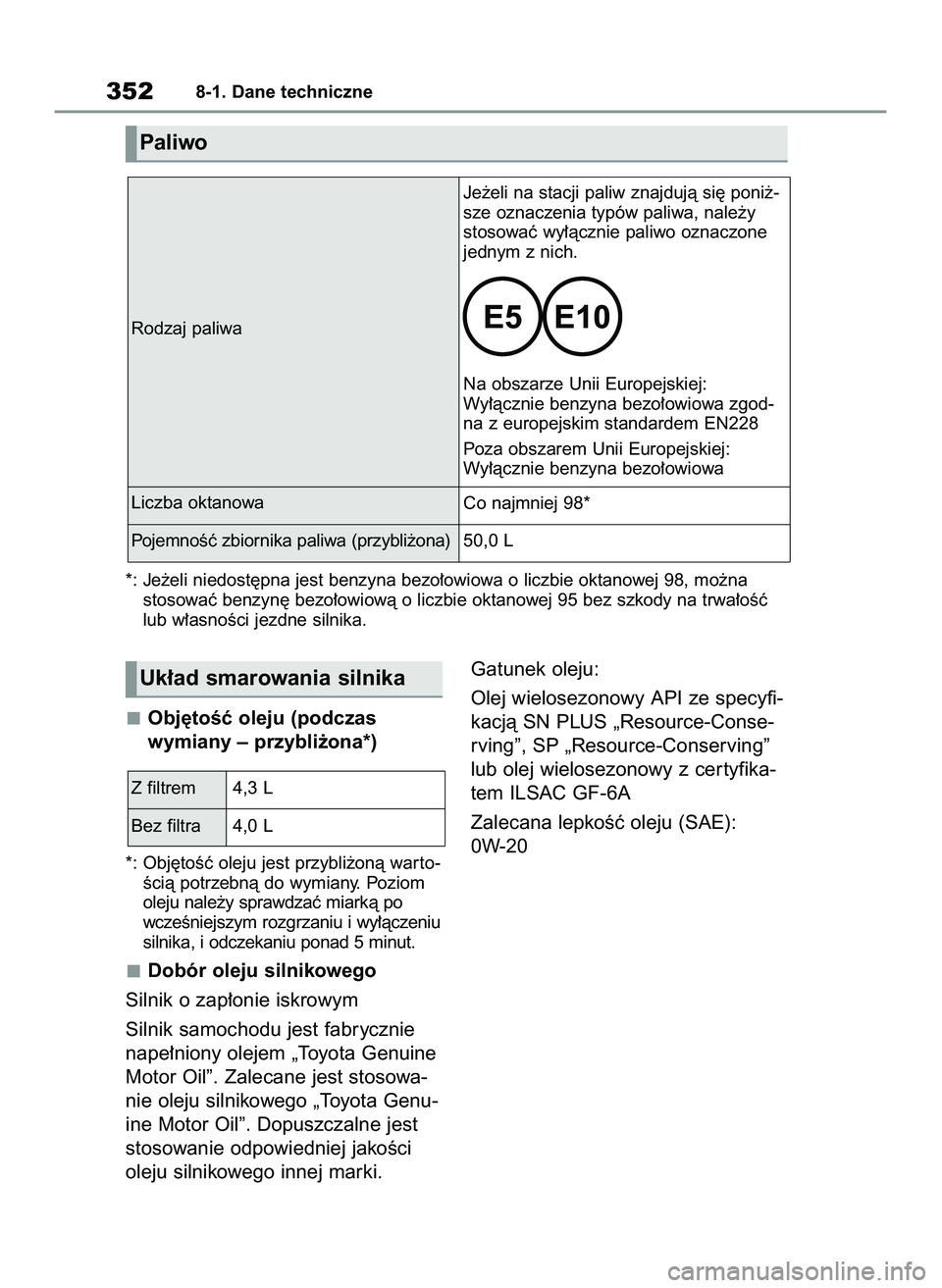

3528-1. Dane techniczne
Paliwo
Rodzaj paliwaJe˝eli na stacji paliw znajdujà si´ poni˝-
sze oznaczenia typów paliwa, nale˝y
stosowaç wy∏àcznie paliwo oznaczone
jednym z nich.
Na obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgod-
na z europejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
Liczba oktanowa
Co najmniej 98*
PojemnoÊç zbiornika paliwa (przybli˝ona)
50,0 L
Z filtrem 4,3 L
Bez filtra 4,0 L
Uk∏ad smarowania silnika
*: Je˝eli niedost´pna jest benzyna bezo∏owiowa o liczbie oktanowej 98, mo˝na
stosowaç benzyn´ bezo∏owiowà o liczbie oktanowej 95 bez szkody na trwa∏oÊç
lub w∏asnoÊci jezdne silnika.
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 352

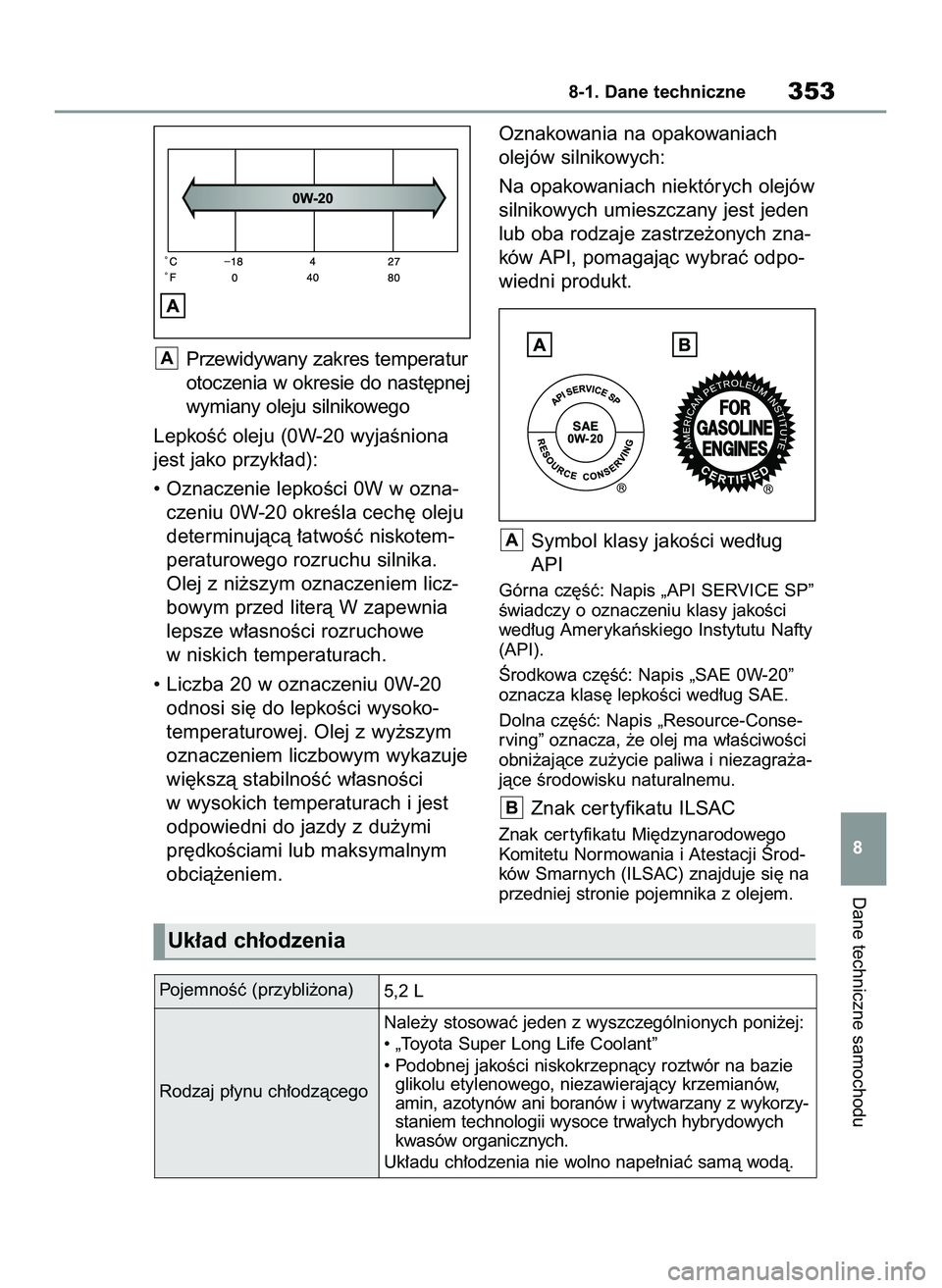

Przewidywany zakres temperatur
otoczenia w okresie do nast´pnej
wymiany oleju silnikowego
LepkoÊç oleju (0W-20 wyjaÊniona
jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w ozna-
czeniu 0W-20 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotem-
peraturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem licz-
bowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe
w niskich temperaturach.
• Liczba 20 w oznaczeniu 0W-20
odnosi si´ do lepkoÊci wysoko-
temperaturowej. Olej z wy˝szym
oznaczeniem liczbowym wykazuje
wi´kszà stabilnoÊç w∏asnoÊci
w wysokich temperaturach i jest
odpowiedni do jazdy z du˝ymi
pr´dkoÊciami lub maksymalnym
obcià˝eniem.Oznakowania na opakowaniach
olejów silnikowych:
Na opakowaniach niektórych olejów
silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych zna-
ków API, pomagajàc wybraç odpo-
wiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVICE SP”
Êwiadczy o oznaczeniu klasy jakoÊci
wed∏ug Amerykaƒskiego Instytutu Nafty
(API).
Ârodkowa cz´Êç: Napis „SAE 0W-20”
oznacza klas´ lepkoÊci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource-Conse-
rving” oznacza, ˝e olej ma w∏aÊciwoÊci
obni˝ajàce zu˝ycie paliwa i niezagra˝a-
jàce Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego
Komitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na
przedniej stronie pojemnika z olejem.
B
A
A
Dane techniczne samochodu
8-1. Dane techniczne353
8
Uk∏ad ch∏odzenia
PojemnoÊç (przybli˝ona)
5,2 L
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na bazie
glikolu etylenowego, niezawierajàcy krzemianów,
amin, azotynów ani boranów i wytwarzany z wykorzy-
staniem technologii wysoce trwa∏ych hybrydowych
kwasów organicznych.
Uk∏adu ch∏odzenia nie wolno nape∏niaç samà wodà.
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 353

3548-1. Dane techniczne
Producent DILKAR8U7G
Pràd ∏adowania 5 A (maks.) Odst´p elektrod 0,7 mm
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
UWAGA
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
Instalacja elektryczna (akumulator)
Napi´cie na zaciskach przy 20°C:12,3 V lub wi´cej
Je˝eli napi´cie jest ni˝sze ni˝ standardowa
war toÊç, nale˝y na∏adowaç akumulator.
(Napi´cie mierzone po up∏ywie 20 minut od
wy∏àczenia silnika i wszystkich Êwiate∏)
Obj´toÊç oleju przek∏adniowego
(przybli˝ona)
óWersje ze zwi´kszonym tarciem wewn´trznym
2,0 L
óWersje bez zwi´kszonego tarcia wewn´trznego
2,1 L
Rodzaj oleju przek∏adniowego„TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” lub jego odpowiednik
Mechaniczna skrzynia biegów
UWAGA
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju przek∏adnio-
wego lub warunków pracy, dêwi´k na biegu ja∏owym, odczucie zmiany biegów
i/lub zu˝ycie paliwa mogà si´ zmieniaç, a w najgorszym przypadku mo˝e nawet
dojÊç do uszkodzenia skrzyni biegów.
Aby osiàgnàç optymalne parametry pracy, Toyota zaleca stosowanie „TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W”.
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 354

*: Je˝eli niedost´pny jest p∏yn „TOYOTA GENUINE BRAKE FLUID DOT4,
CLASS6”, FMVSS No. 116 DOT4 lub SAE J1704LV, mo˝na stosowaç p∏yn
TOYOTA GENUINE BRAKE FLUID DOT3, FMVSS No.116 DOT3 lub SAE J1703
bez szkody dla trwa∏oÊci sprz´g∏a.
Skrzynka rozdzielcza jest fabrycznie nape∏niona olejem „Toyota Genuine
Differential Gear Oil”.
Nale˝y stosowaç wy∏àcznie olej „Toyota Genuine Differential Gear Oil” lub
spe∏niajàcy powy˝sze kryteria odpowiednik. W celu uzyskania szczegó∏o-
wych informacji nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
Dane techniczne samochodu

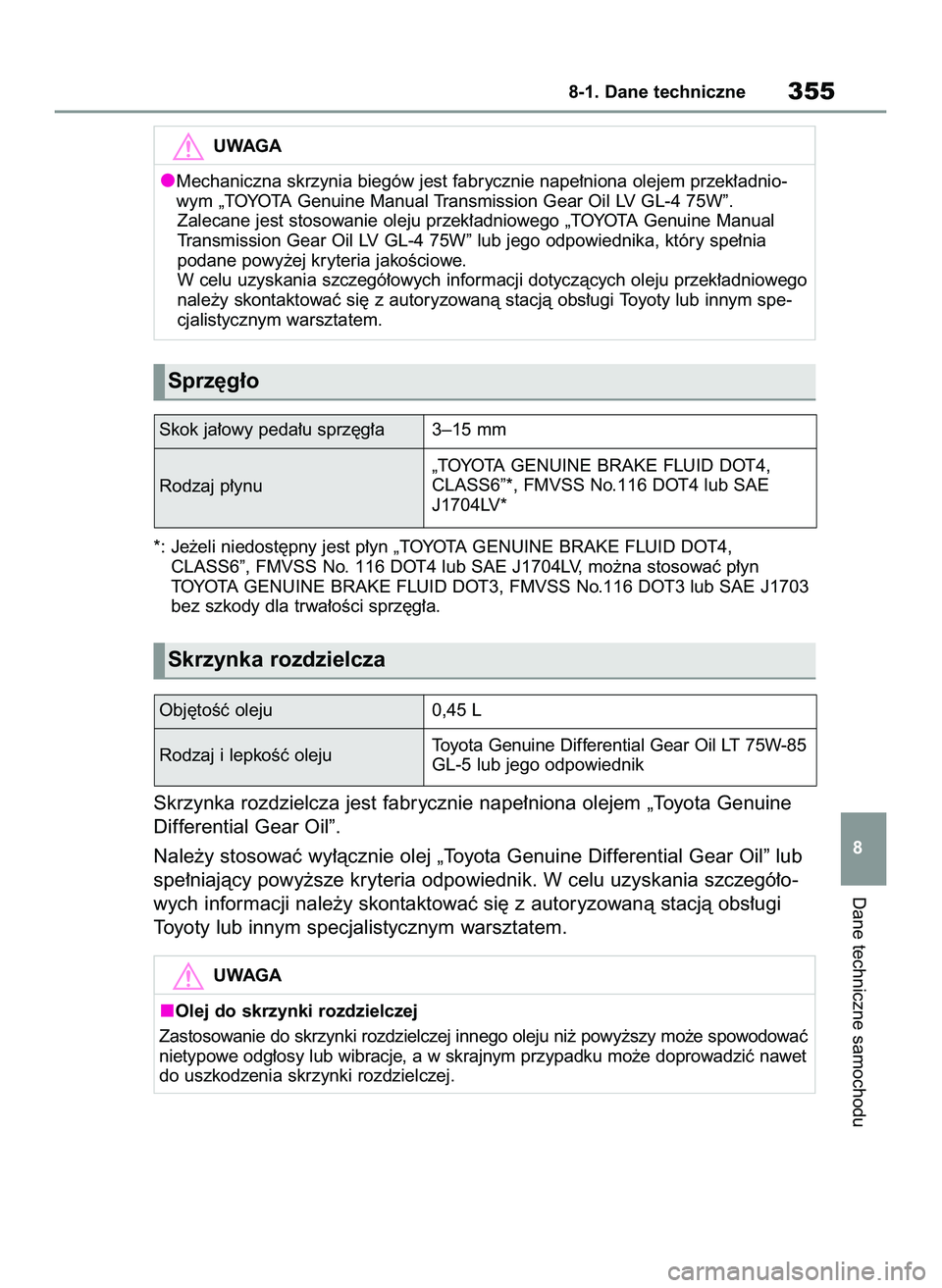

8-1. Dane techniczne355
8
UWAGA
Mechaniczna skrzynia biegów jest fabrycznie nape∏niona olejem przek∏adnio-
wym „TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W”.
Zalecane jest stosowanie oleju przek∏adniowego „TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W” lub jego odpowiednika, który spe∏nia
podane powy˝ej kryteria jakoÊciowe.
W celu uzyskania szczegó∏owych informacji dotyczàcych oleju przek∏adniowego
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Sprz´g∏o
Skrzynka rozdzielcza
Skok ja∏owy peda∏u sprz´g∏a 3–15 mm
Obj´toÊç oleju 0,45 L
Rodzaj i lepkoÊç olejuToyota Genuine Differential Gear Oil LT 75W-85
GL-5 lub jego odpowiednik Rodzaj p∏ynu„TOYOTA GENUINE BRAKE FLUID DOT4,
CLASS6”*, FMVSS No.116 DOT4 lub SAE
J1704LV*
UWAGA
Olej do skrzynki rozdzielczej
Zastosowanie do skrzynki rozdzielczej innego oleju ni˝ powy˝szy mo˝e spowodowaç
nietypowe odg∏osy lub wibracje, a w skrajnym przypadku mo˝e doprowadziç nawet
do uszkodzenia skrzynki rozdzielczej.
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 355

Mechanizm ró˝nicowy jest fabrycznie nape∏niony olejem „Toyota Genuine
Differential Gear Oil”.
Nale˝y stosowaç wy∏àcznie olej „Toyota Genuine Differential Gear Oil” lub
spe∏niajàcy powy˝sze kryteria odpowiednik. W celu uzyskania szczegó∏o-
wych informacji nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
*1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N (31,0 kG) przy
uruchomionym silniku.
*
2: Wersje z kierownicà po prawej stronie.
*3: Wersje z kierownicà po lewej stronie.
*4: Skok dêwigni hamulca postojowego pociàgni´tej si∏à 200 N (20,4 kG).
*5: Je˝eli niedost´pny jest p∏yn „TOYOTA GENUINE BRAKE FLUID DOT4,
CLASS6”, FMVSS No. 116 DOT4 lub SAE J1704LV, mo˝na stosowaç p∏yn
TOYOTA GENUINE BRAKE FLUID DOT3, FMVSS No.116 DOT3 lub SAE
J1703 bez szkody dla trwa∏oÊci hamulców.

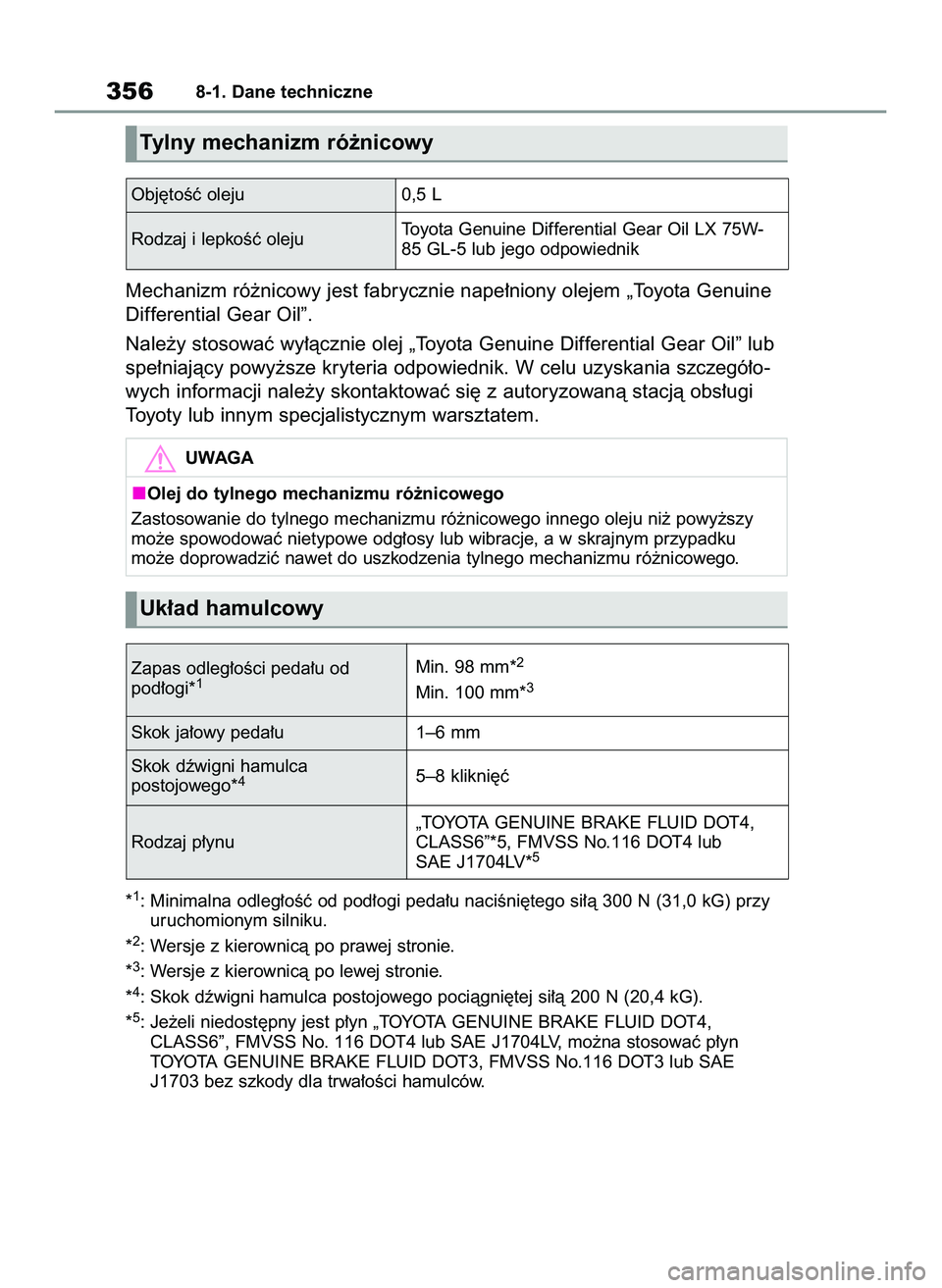

3568-1. Dane techniczne
Tylny mechanizm ró˝nicowy
Uk∏ad hamulcowy
Obj´toÊç oleju 0,5 L
Rodzaj i lepkoÊç olejuToyota Genuine Differential Gear Oil LX 75W-
85 GL-5 lub jego odpowiednik
UWAGA
Olej do tylnego mechanizmu ró˝nicowego
Zastosowanie do tylnego mechanizmu ró˝nicowego innego oleju ni˝ powy˝szy
mo˝e spowodowaç nietypowe odg∏osy lub wibracje, a w skrajnym przypadku
mo˝e doprowadziç nawet do uszkodzenia tylnego mechanizmu ró˝nicowego.
Zapas odleg∏oÊci peda∏u od
pod∏ogi*1Min. 98 mm*2
Min. 100 mm*3
Skok ja∏owy peda∏u 1–6 mm
Skok dêwigni hamulca
postojowego*
45–8 klikni´ç
Rodzaj p∏ynu„TOYOTA GENUINE BRAKE FLUID DOT4,
CLASS6”*5, FMVSS No.116 DOT4 lub
SAE J1704LV*
5
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 356

óTyp A
óTyp B
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm2lub bara, 3 psi) w stosunku
do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.Dane techniczne samochodu
8-1. Dane techniczne357
8
Uk∏ad kierowniczy
Opony i ko∏a
Luz na kole kierownicy Poni˝ej 30 mm
Rozmiar opon 225/40R18 88W Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia nakr´tek ko∏a225/40ZR18 92Y
220 (2,2; 32) 200 (2,0; 29)
18 x 8J
103 Nm (10,5 kGm)
Rozmiar obr´czy
Moment dokr´cenia nakr´tek ko∏a18 x 8J
103 Nm (10,5 kGm) CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu) CiÊnienie w ogumieniu (Zalecana
war toÊç ciÊnienia w zimnym ogumieniu)Tylne ko∏a
kPa (kG/cm
2lub
bara; psi) Przednie ko∏a
kPa (kG/cm2lub
bara; psi)
Tylne ko∏a
kPa (kG/cm
2lub
bara; psi) Przednie ko∏a
kPa (kG/cm2lub
bara; psi) Pr´dkoÊç jazdy
230 (2,3; 33) 250 (2,5; 36) Powy˝ej 200 km/h
200 (2,0; 29) 220 (2,2; 32) Poni˝ej 200 km/h
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 357

A: ˚arówki z zakoƒczeniem klinowym (przezroczyste)
B: ˚arówki z podwójnym zakoƒczeniem

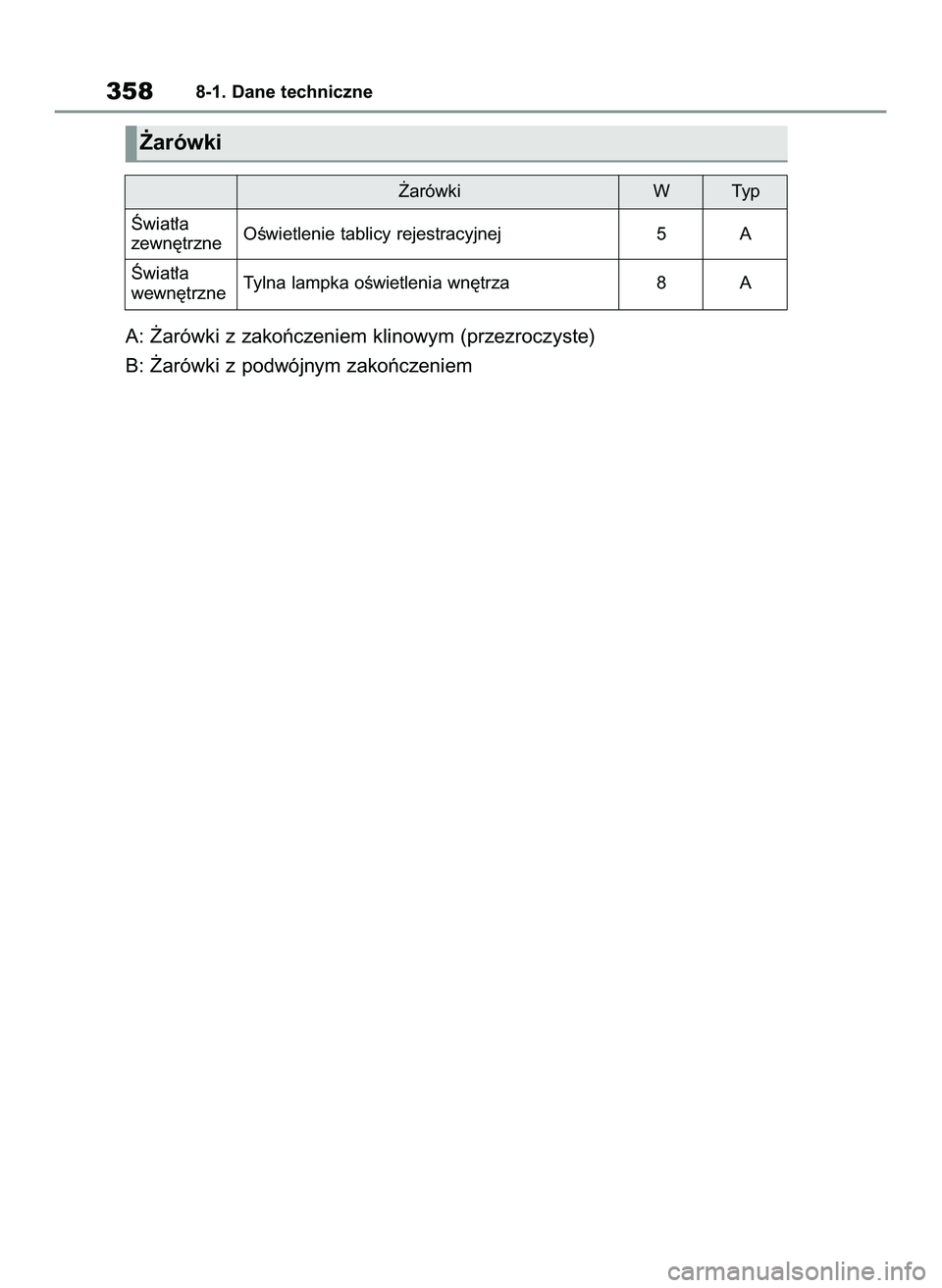

3588-1. Dane techniczne
˚arówki W Typ
OÊwietlenie tablicy rejestracyjnej 5 A
Tylna lampka oÊwietlenia wn´trza 8 A Âwiat∏a
zewn´trzne
Âwiat∏a
wewn´trzne
˚arówki
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 358
