óButelka
Naklejka
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych327
7

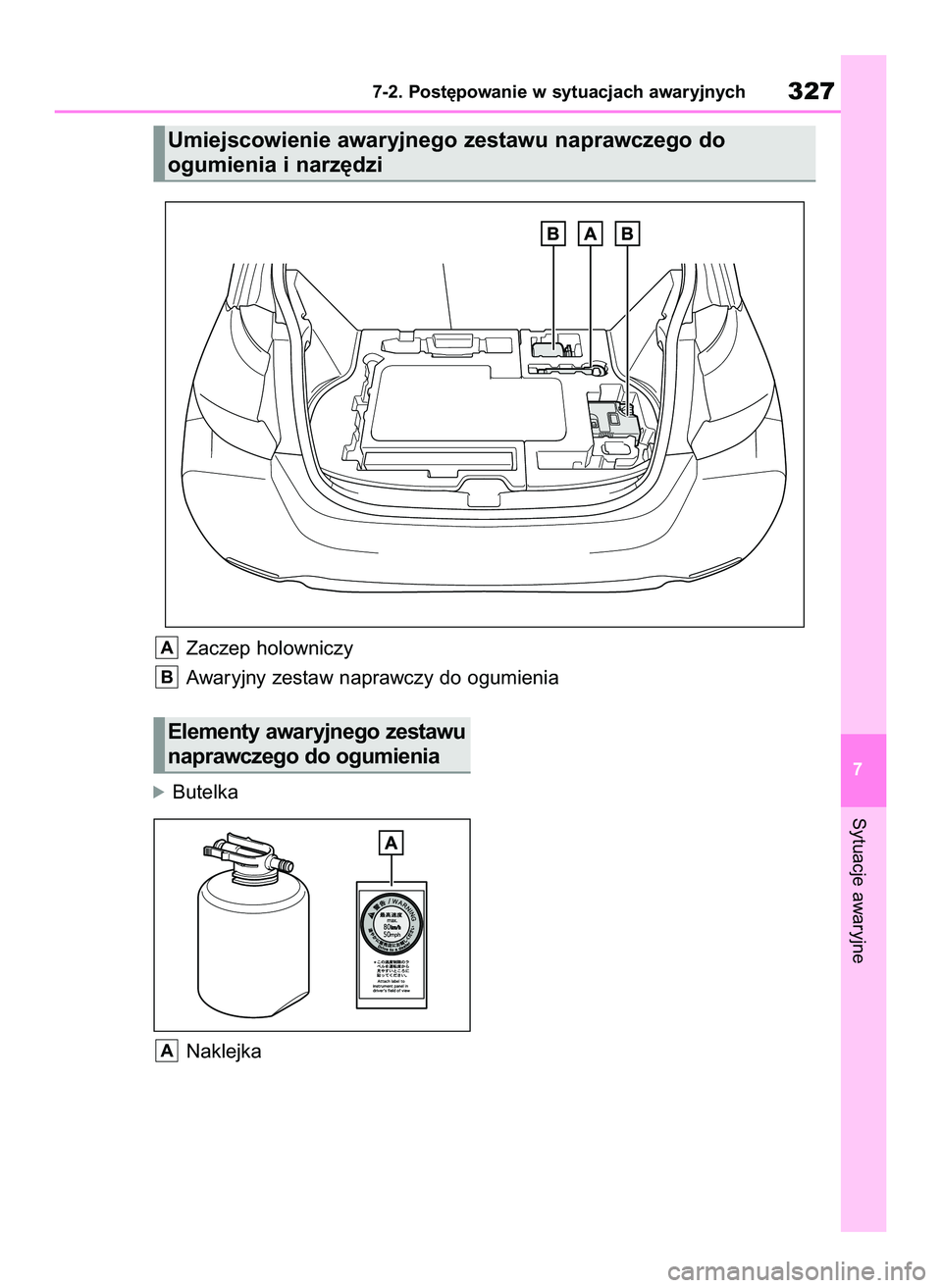

Umiejscowienie awaryjnego zestawu naprawczego do
ogumienia i narz´dzi
Zaczep holowniczy
Awaryjny zestaw naprawczy do ogumienia
B
A
Elementy awaryjnego zestawu
naprawczego do ogumienia
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 327

óSpr´˝arka
Manometr
Wy∏àcznik spr´˝arki
Wtyczka przewodu zasilania
Rurka wtryskujàca
Os∏ona rurki wtryskujàcej
Uwagi dotyczàce sprawdzania
awaryjnego zestawu naprawczego
do ogumienia
Nale˝y okresowo sprawdzaç dat´ wa˝-
noÊci Êrodka uszczelniajàcego.
Data wa˝noÊci znajduje si´ na butelce.
Nie nale˝y u˝ywaç Êrodka uszczelniajà-
cego, którego data wa˝noÊci wygas∏a.
Naprawa wykonana przy jego u˝yciu
mo˝e nie byç skuteczna.
Awaryjny zestaw naprawczy do
ogumienia
Awaryjny zestaw naprawczy do ogu-
mienia s∏u˝y do nape∏niania opony
powietrzem.
Ârodek uszczelniajàcy ma ograniczo-
nà dat´ wa˝noÊci. Znajduje si´ ona
na opakowaniu. Ârodek uszczelniajà-
cy powinien zostaç wymieniony przed
up∏ywem daty wa˝noÊci. W tym celu
nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.Ârodek uszczelniajàcy z awaryjnego
zestawu naprawczego do ogumienia
mo˝e zostaç u˝yty tylko raz, do na-
prawy jednego ko∏a. Je˝eli Êrodek
uszczelniajàcy zosta∏ zu˝yty, nale˝y
kupiç nowy w autoryzowanej stacji
obs∏ugi Toyoty lub innym specjali-
stycznym warsztacie. Spr´˝arka mo-
˝e byç u˝ywana wielokrotnie.
Ârodek uszczelniajàcy mo˝e byç sto-
sowany przy temperaturze otoczenia
od -30°C do 60°C.
Awaryjny zestaw naprawczy do ogu-
mienia zosta∏ zaprojektowany spe-
cjalnie do rozmiaru i typu opon b´dà-
cych oryginalnym wyposa˝eniem te-
go samochodu. Nie nale˝y u˝ywaç
go do naprawy opon w innym rozmia-
rze ani do innych celów.
Ârodek uszczelniajàcy mo˝e spowo-
dowaç zaplamienie odzie˝y.
W przypadku przywarcia do obr´czy
ko∏a lub nadwozia samochodu Êrodek
uszczelniajàcy mo˝e spowodowaç
trwa∏e odbarwienie, je˝eli nie zostanie
natychmiast usuni´ty. Wszelkie Êlady
Êrodka uszczelniajàcego nale˝y jak naj-
szybciej wycieraç wilgotnà szmatkà.
Pracy awaryjnego zestawu naprawcze-
go do ogumienia towarzyszy znaczny
ha∏as. Nie jest on oznakà usterki.
Awaryjny zestaw naprawczy do ogumie-
nia nie powinien byç u˝ywany do spraw-
dzania i regulacji ciÊnienia w ogumieniu.
E
D
C
B
A
3287-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Ârodki ostro˝noÊci podczas jazdy
Awaryjny zestaw naprawczy do
ogumienia nale˝y przechowywaç
w baga˝niku.
W przeciwnym razie mo˝e on
spowodowaç zranienia podczas
gwa∏townego hamowania, nag∏ego
skr´tu lub wypadku.
Awaryjny zestaw naprawczy do
ogumienia zosta∏ zaprojektowany
tylko do tego samochodu.
Nie nale˝y u˝ywaç go do innych
samochodów, poniewa˝ mo˝e to
doprowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 328

1PodnieÊç pod∏og´ baga˝nika.
(
S. 241)
2Wyjàç awaryjny zestaw napraw-
czy do ogumienia. (
S. 327)1Wyciàgnàç rurk´ wtryskujàcà
i wtyczk´ przewodu zasilania
umieszczone od spodu spr´˝arki.
2Pod∏àczyç butelk´ do spr´˝arki.
Upewniç si´, ˝e butelka zosta∏a mocno
wciÊni´ta tak, ˝eby jej zaczepy ca∏kowi-
cie wesz∏y w spr´˝ark´ i nie by∏y wi-
doczne, tak jak pokazano na ilustracji.
3Pod∏àczyç rurk´ wtryskujàcà do
butelki.
Upewniç si´, ˝e rurka wtryskujàca zo-
sta∏a w∏o˝ona tak, ˝e jej zaczep zosta∏
bezpiecznie po∏àczony z butelkà, tak
jak pokazano na ilustracji.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych329
7
OSTRZE˚ENIE
Awaryjnego zestawu naprawczego
do ogumienia nie nale˝y u˝ywaç do
naprawy opon w innym rozmiarze
ani do innych celów. Je˝eli opona
nie zostanie ca∏kowicie naprawiona,
mo˝e to doprowadziç do wypadku,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Ârodki ostro˝noÊci dotyczàce
Êrodka uszczelniajàcego
Spo˝ywanie Êrodka uszczelniajàcego
jest niebezpieczne dla zdrowia. Je˝eli
dosz∏o do przypadkowego spo˝ycia
Êrodka uszczelniajàcego, nale˝y wy-
piç bardzo du˝à iloÊç wody i natych-
miast zg∏osiç si´ do lekarza.
Je˝eli Êrodek uszczelniajàcy dosta-
nie si´ do oczu lub na skór´, nale˝y
go zmyç du˝à iloÊcià wody i je˝eli
zachodzi taka koniecznoÊç, zg∏osiç
si´ do lekarza.
Wyjmowanie awaryjnego
zestawu naprawczego do
ogumienia
Awaryjna naprawa
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 329

4Odkr´ciç i zdjàç os∏on´ zaworu
powietrza z uszkodzonej opony.
5Rozwinàç rurk´ wtryskujàcà. Od-
kr´ciç os∏on´ z rurki wtryskujàcej.
Os∏on´ schowaç w bezpiecznym miej-
scu, poniewa˝ b´dzie ona jeszcze po-
trzebna.
6Pod∏àczyç rurk´ wtryskujàcà do
zaworu.
Dokr´ciç do oporu rurk´ wtryskujàcà
zgodnie z ruchem wskazówek zegara.
7Upewniç si´, ˝e spr´˝arka jest
wy∏àczona.
3307-2. Post´powanie w sytuacjach awaryjnych
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 330

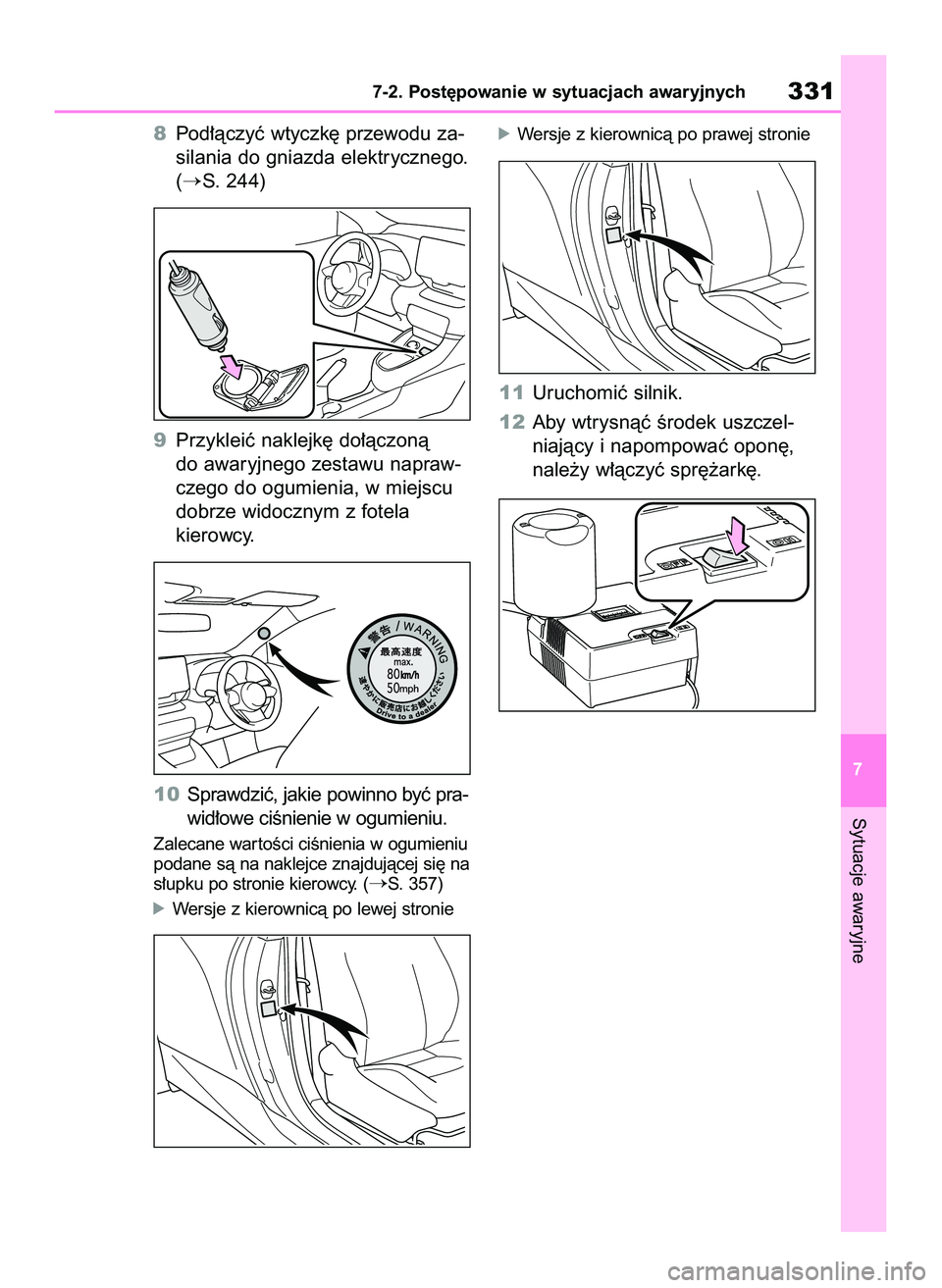

8Pod∏àczyç wtyczk´ przewodu za-
silania do gniazda elektrycznego.
(
S. 244)
9Przykleiç naklejk´ do∏àczonà
do awaryjnego zestawu napraw-
czego do ogumienia, w miejscu
dobrze widocznym z fotela
kierowcy.
10 Sprawdziç, jakie powinno byç pra-
wid∏owe ciÊnienie w ogumieniu.
Zalecane war toÊci ciÊnienia w ogumieniu
podane sà na naklejce znajdujàcej si´ na
s∏upku po stronie kierowcy. (
S. 357)
óWersje z kierownicà po lewej stronie
óWersje z kierownicà po prawej stronie
11 Uruchomiç silnik.
12 Aby wtrysnàç Êrodek uszczel-
niajàcy i napompowaç opon´,
nale˝y w∏àczyç spr´˝ark´.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych331
7
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 331

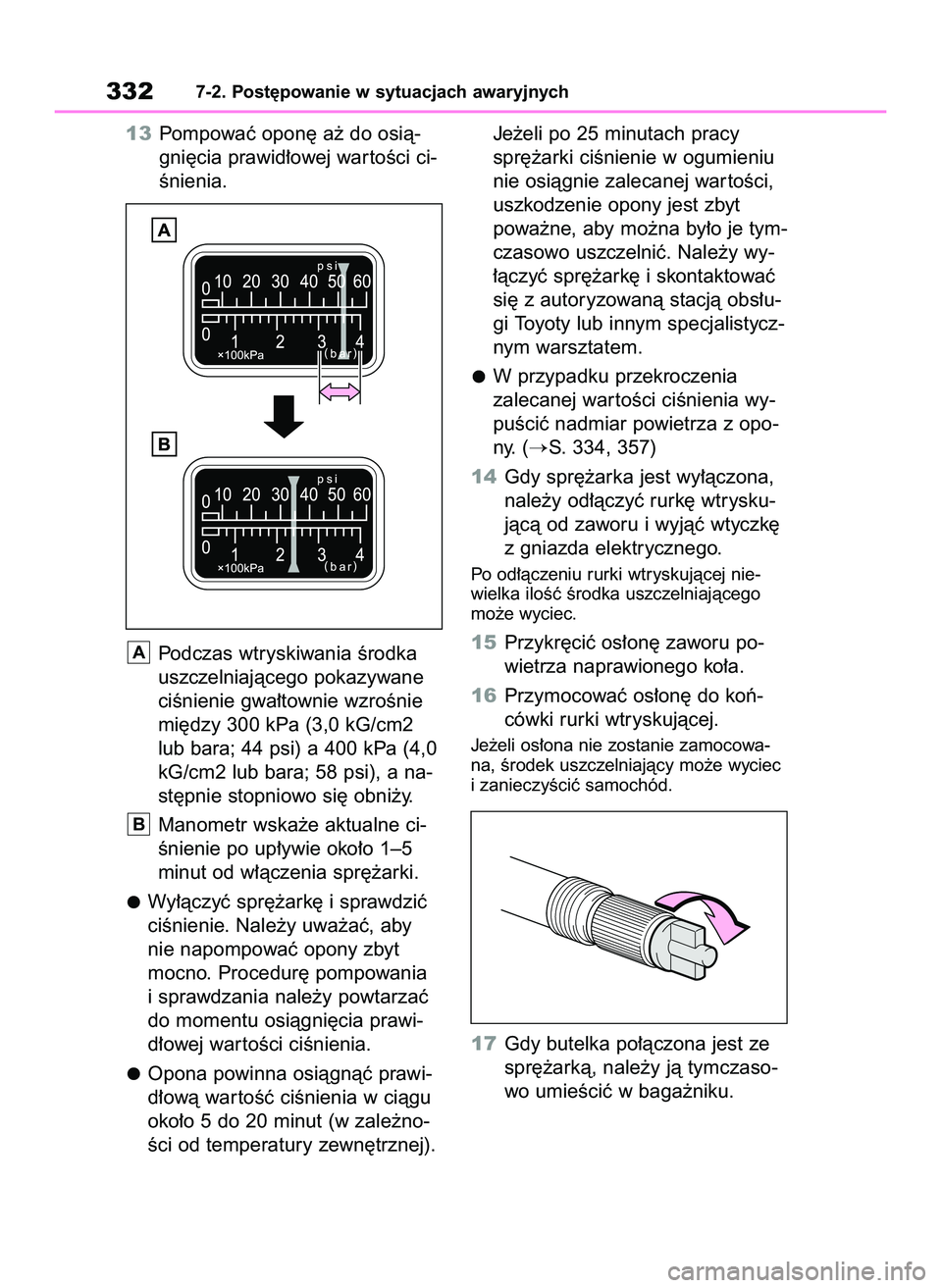

13 Pompowaç opon´ a˝ do osià-
gni´cia prawid∏owej war toÊci ci-
Ênienia.
Podczas wtryskiwania Êrodka
uszczelniajàcego pokazywane
ciÊnienie gwa∏townie wzroÊnie
mi´dzy 300 kPa (3,0 kG/cm2
lub bara; 44 psi) a 400 kPa (4,0
kG/cm2 lub bara; 58 psi), a na-
st´pnie stopniowo si´ obni˝y.
Manometr wska˝e aktualne ci-
Ênienie po up∏ywie oko∏o 1–5
minut od w∏àczenia spr´˝arki.
Wy∏àczyç spr´˝ark´ i sprawdziç
ciÊnienie. Nale˝y uwa˝aç, aby
nie napompowaç opony zbyt
mocno. Procedur´ pompowania
i sprawdzania nale˝y powtarzaç
do momentu osiàgni´cia prawi-
d∏owej war toÊci ciÊnienia.
Opona powinna osiàgnàç prawi-
d∏owà war toÊç ciÊnienia w ciàgu
oko∏o 5 do 20 minut (w zale˝no-
Êci od temperatury zewn´trznej).Je˝eli po 25 minutach pracy
spr´˝arki ciÊnienie w ogumieniu
nie osiàgnie zalecanej war toÊci,
uszkodzenie opony jest zbyt
powa˝ne, aby mo˝na by∏o je tym-
czasowo uszczelniç. Nale˝y wy-
∏àczyç spr´˝ark´ i skontaktowaç
si´ z autoryzowanà stacjà obs∏u-
gi Toyoty lub innym specjalistycz-
nym warsztatem.
W przypadku przekroczenia
zalecanej war toÊci ciÊnienia wy-
puÊciç nadmiar powietrza z opo-
ny. (
S. 334, 357)
14 Gdy spr´˝arka jest wy∏àczona,
nale˝y od∏àczyç rurk´ wtrysku-
jàcà od zaworu i wyjàç wtyczk´
z gniazda elektrycznego.
Po od∏àczeniu rurki wtryskujàcej nie-
wielka iloÊç Êrodka uszczelniajàcego
mo˝e wyciec.
15 Przykr´ciç os∏on´ zaworu po-
wietrza naprawionego ko∏a.
16 Przymocowaç os∏on´ do koƒ-
cówki rurki wtryskujàcej.
Je˝eli os∏ona nie zostanie zamocowa-
na, Êrodek uszczelniajàcy mo˝e wyciec
i zanieczyÊciç samochód.
17 Gdy butelka po∏àczona jest ze
spr´˝arkà, nale˝y jà tymczaso-
wo umieÊciç w baga˝niku.
B
A
3327-2. Post´powanie w sytuacjach awaryjnych
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 332

18 Aby równomiernie rozprowadziç
Êrodek uszczelniajàcy wewnàtrz
opony, nale˝y jak najszybciej
bezpiecznie przejechaç oko∏o 5
km z pr´dkoÊcià mniejszà ni˝
oko∏o 80 km/h.
19 Po jeêdzie zatrzymaç samo-
chód w bezpiecznym miejscu,
na twardym, p∏askim pod∏o˝u
i pod∏àczyç awaryjny zestaw
naprawczy do ogumienia.
Przed pod∏àczeniem awaryjnego zesta-
wu naprawczego do ogumienia zdjàç
os∏on´ z rurki wtryskujàcej.
20 W∏àczyç spr´˝ark´ na kilka se-
kund, a nast´pnie jà wy∏àczyç.
Odczytaç ciÊnienie w kole na
manometrze.
Je˝eli ciÊnienie w ogumieniu
jest mniejsze ni˝ 130 kPa
(1,3 kG/cm
2lub bara; 19 psi):
Uszkodzenie jest zbyt du˝e i nie
mo˝e byç naprawione. Nale˝y
skontaktowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lubz innym specjalistycznym
warsztatem.
Je˝eli ciÊnienie w ogumieniu
wynosi co najmniej 130 kPa
(1,3 kG/cm
2lub bara; 19 psi),
lecz jest ni˝sze od zalecanej
war toÊci: PrzejÊç do kroku 21.
Je˝eli ciÊnienie w ogumieniu
odpowiada zalecanej war toÊci
(
S. 357): PrzejÊç do kroku 22.
21 W∏àczyç spr´˝ark´ i nape∏niaç
opon´ powietrzem a˝ do uzy-
skania zalecanej war toÊci ci-
Ênienia. Nast´pnie przejechaç
oko∏o 5 km i przejÊç do kroku 19.
22 Przymocowaç os∏on´ do koƒców-
ki rurki wtryskujàcej.
Je˝eli os∏ona nie zostanie zamocowa-
na, Êrodek uszczelniajàcy mo˝e wyciec
i zanieczyÊciç samochód.
23 Gdy butelka po∏àczona jest ze
spr´˝arkà, nale˝y jà umieÊciç
w baga˝niku.
24 Zachowujàc niezb´dne Êrodki
ostro˝noÊci, unikajàc gwa∏tow-
nego hamowania, ostrych skr´-
tów i nie przekraczajàc pr´dko-
Êci 80 km/h, nale˝y udaç si´ do
najbli˝szej, ale nie dalej ni˝ 100
km, autoryzowanej stacji obs∏u-
gi Toyoty lub innego wyspecjali-
zowanego w naprawie opon
warsztatu w celu naprawy lub
wymiany uszkodzonej opony.
C
B
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych333
7
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 333

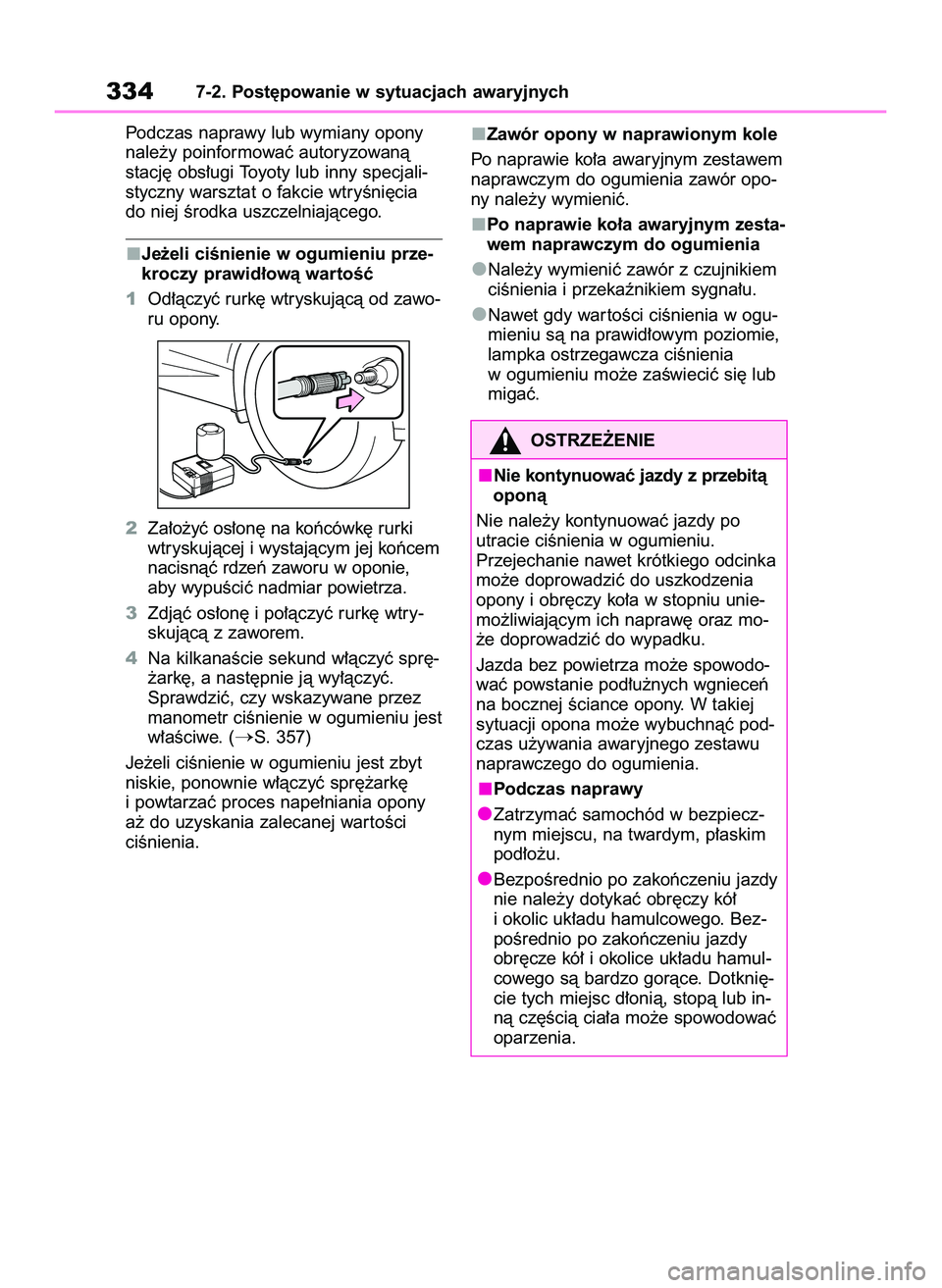

Podczas naprawy lub wymiany opony
nale˝y poinformowaç autoryzowanà
stacj´ obs∏ugi Toyoty lub inny specjali-
styczny warsztat o fakcie wtryÊni´cia
do niej Êrodka uszczelniajàcego.
Je˝eli ciÊnienie w ogumieniu prze-
kroczy prawid∏owà wartoÊç
1Od∏àczyç rurk´ wtryskujàcà od zawo-
ru opony.
2Za∏o˝yç os∏on´ na koƒcówk´ rurki
wtryskujàcej i wystajàcym jej koƒcem
nacisnàç rdzeƒ zaworu w oponie,
aby wypuÊciç nadmiar powietrza.
3Zdjàç os∏on´ i po∏àczyç rurk´ wtry-
skujàcà z zaworem.
4Na kilkanaÊcie sekund w∏àczyç spr´-
˝ark´, a nast´pnie jà wy∏àczyç.
Sprawdziç, czy wskazywane przez
manometr ciÊnienie w ogumieniu jest
w∏aÊciwe. (
S. 357)
Je˝eli ciÊnienie w ogumieniu jest zbyt
niskie, ponownie w∏àczyç spr´˝ark´
i powtarzaç proces nape∏niania opony
a˝ do uzyskania zalecanej war toÊci
ciÊnienia.Zawór opony w naprawionym kole
Po naprawie ko∏a awaryjnym zestawem
naprawczym do ogumienia zawór opo-
ny nale˝y wymieniç.
Po naprawie ko∏a awaryjnym zesta-
wem naprawczym do ogumienia
Nale˝y wymieniç zawór z czujnikiem
ciÊnienia i przekaênikiem sygna∏u.
Nawet gdy war toÊci ciÊnienia w ogu-
mieniu sà na prawid∏owym poziomie,
lampka ostrzegawcza ciÊnienia
w ogumieniu mo˝e zaÊwieciç si´ lub
migaç.
3347-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Nie kontynuowaç jazdy z przebità
oponà
Nie nale˝y kontynuowaç jazdy po
utracie ciÊnienia w ogumieniu.
Przejechanie nawet krótkiego odcinka
mo˝e doprowadziç do uszkodzenia
opony i obr´czy ko∏a w stopniu unie-
mo˝liwiajàcym ich napraw´ oraz mo-
˝e doprowadziç do wypadku.
Jazda bez powietrza mo˝e spowodo-
waç powstanie pod∏u˝nych wgnieceƒ
na bocznej Êciance opony. W takiej
sytuacji opona mo˝e wybuchnàç pod-
czas u˝ywania awaryjnego zestawu
naprawczego do ogumienia.
Podczas naprawy
Zatrzymaç samochód w bezpiecz-
nym miejscu, na twardym, p∏askim
pod∏o˝u.
BezpoÊrednio po zakoƒczeniu jazdy
nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego. Bez-
poÊrednio po zakoƒczeniu jazdy
obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´-
cie tych miejsc d∏onià, stopà lub in-
nà cz´Êcià cia∏a mo˝e spowodowaç
oparzenia.
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 334
