2021 TOYOTA GR YARIS Instrukcja obsługi (in Polish)

Objawy wyczerpania baterii
Wyczerpanie baterii mogà sygnalizowaç
nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektroniczne-
go kluczyka oraz bezprzewodowego
zdalnego sterowania.
Skrócenie zasi´gu dzia∏ania.
Ârubokr´t z p∏askà koƒcówkà.
Ma∏y Êrubokr´t z p∏askà koƒców-
kà.
Bateria litowa CR2450.
Bateria litowa CR2450
Baterie te sà do nabycia w autoryzo-
wanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e
w sklepie z urzàdzeniami elektronicz-
nymi bàdê w sklepie fotograficznym.
Zu˝ytà bateri´ nale˝y wymieniç na
nowà tego samego typu lub zalecany
przez producenta zamiennik.
Ze zu˝ytymi bateriami nale˝y post´po-
waç zgodnie z obowiàzujàcym prawem.
Obs∏uga techniczna i konserwacja
6-4. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie295
6

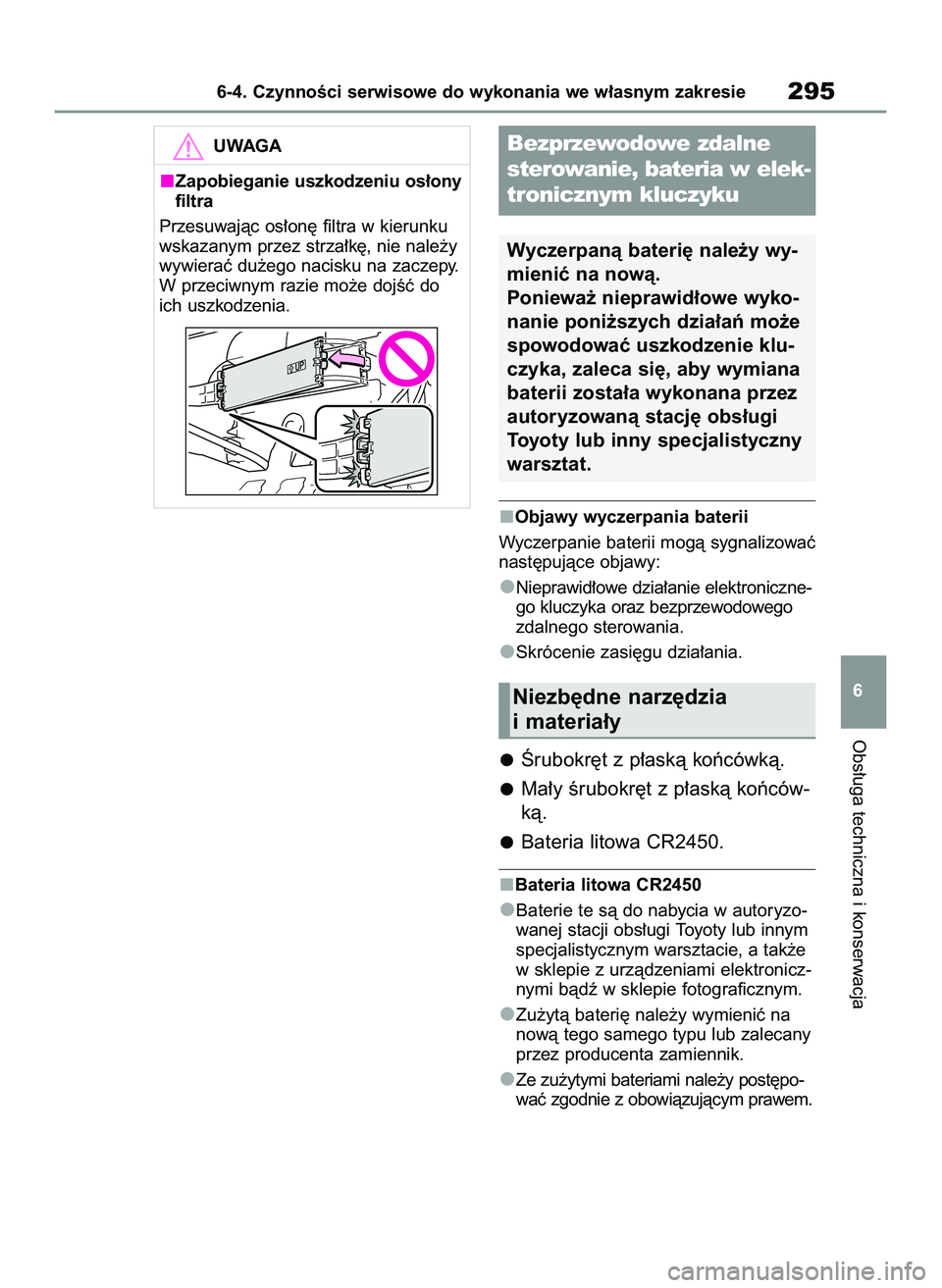

UWAGA
Zapobieganie uszkodzeniu os∏ony
filtra
Przesuwajàc os∏on´ filtra w kierunku
wskazanym przez strza∏k´, nie nale˝y
wywieraç du˝ego nacisku na zaczepy.
W przeciwnym razie mo˝e dojÊç do
ich uszkodzenia.Bezprzewodowe zdalne
sterowanie, bateria w elek-
tronicznym kluczyku
Wyczerpanà bateri´ nale˝y wy-
mieniç na nowà.
Poniewa˝ nieprawid∏owe wyko-
nanie poni˝szych dzia∏aƒ mo˝e
spowodowaç uszkodzenie klu-
czyka, zaleca si´, aby wymiana
baterii zosta∏a wykonana przez
autoryzowanà stacj´ obs∏ugi
Toyoty lub inny specjalistyczny
warsztat.
Niezb´dne narz´dzia
i materia∏y
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 295

1Przesunàç blokad´ i wyjàç me-
chaniczny kluczyk.
2Zdjàç pokryw´ kluczyka.
U˝yç Êrubokr´ta o odpowiednim rozmia-
rze. Podwa˝anie na si∏´ mo˝e spowodo-
waç uszkodzenie pokrywy.
W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
3Zdjàç os∏on´ baterii, u˝ywajàc
ma∏ego Êrubokr´ta z p∏askà koƒ-
cówkà.
Po zdj´ciu os∏ony baterii, je˝eli bateria
nie jest widoczna ze wzgl´du na przy-
mocowany do górnej pokrywy modu∏
elektronicznego kluczyka, nale˝y od po-
krywy od∏àczyç modu∏ elektronicznego
kluczyka tak, ˝eby bateria by∏a widocz-
na. Wyjàç wyczerpanà bateri´.
Podczas wyjmowania baterii u˝yç Êru-
bokr´ta o odpowiednim rozmiarze.
Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
4Podczas monta˝u pokrywy klu-
czyka i mechanicznego kluczyka
wymienione czynnoÊci w kroku 2
i1nale˝y wykonaç w odwrotnej
kolejnoÊci.
5Naciskajàc przyciski lub ,
sprawdziç, czy drzwi mogà zostaç
zablokowane lub odblokowane.
2966-4. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana baterii
OSTRZE˚ENIE
Bateria i wymontowane cz´Êci
Elementy te sà niewielkich rozmiarów
i w razie po∏kni´cia przez dziecko mo-
gà spowodowaç zad∏awienie. Nale˝y
je zabezpieczyç przed dost´pem dzie-
ci. Nieprzestrzeganie tych zasad mo-
˝e spowodowaç Êmierç lub powa˝ne
obra˝enia cia∏a.
Certyfikat dotyczàcy baterii litowej
OSTRZE˚ENIE
W PRZYPADKU ZASTOSOWANIA
NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI.
ZU˚YTEJ BATERII NALE˚Y POZBYå
SI¢ ZGODNIE Z ZALECENIAMI.
UWAGA
Podczas wymiany baterii
Nale˝y u˝ywaç Êrubokr´ta z p∏askà
koƒcówkà o odpowiednim rozmiarze.
U˝ycie zbyt du˝ej si∏y mo˝e odkszta∏-
ciç lub uszkodziç pokryw´.
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 296

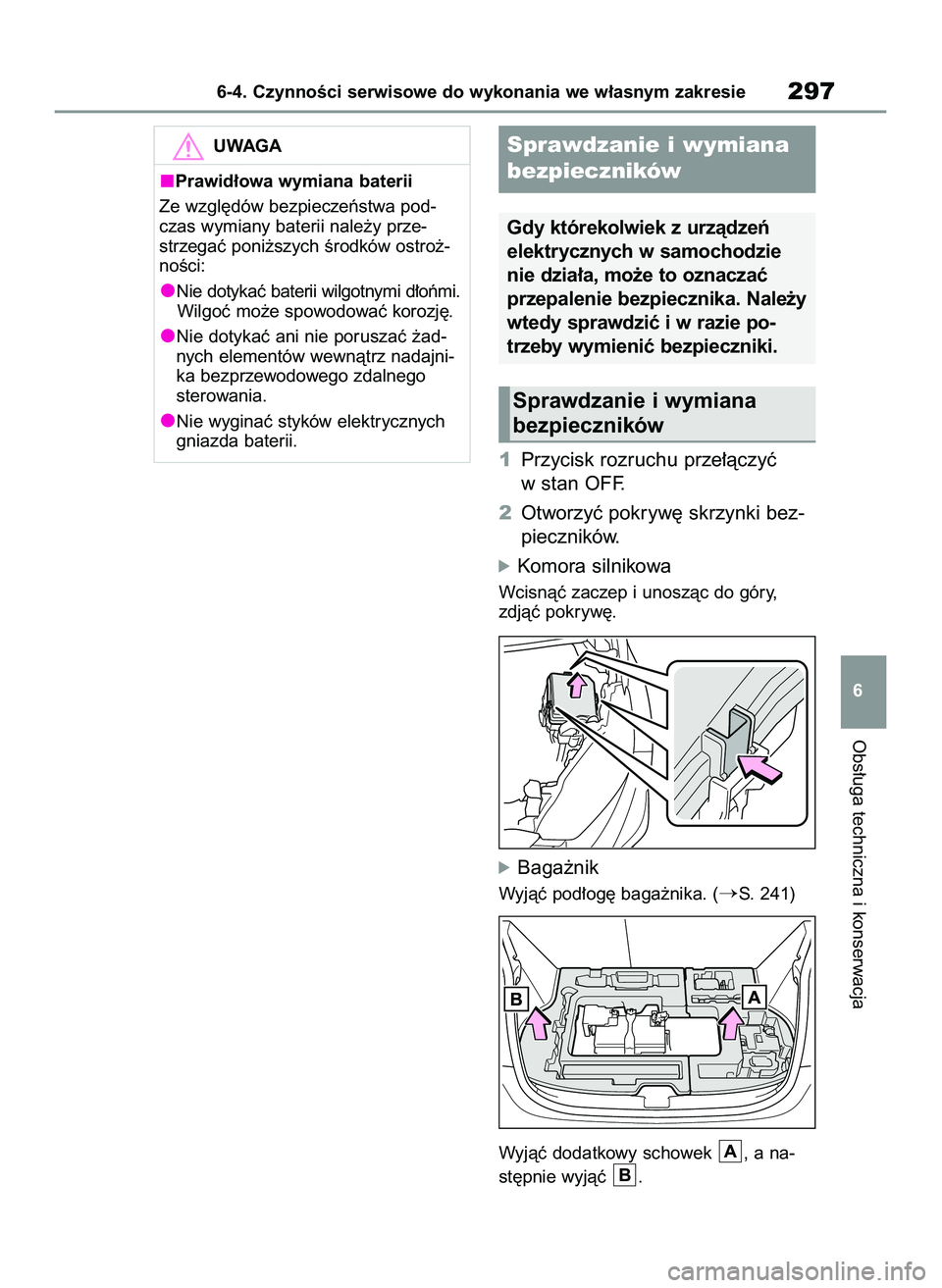

1Przycisk rozruchu prze∏àczyç
w stan OFF.
2Otworzyç pokryw´ skrzynki bez-
pieczników.
óKomora silnikowa
Wcisnàç zaczep i unoszàc do góry,
zdjàç pokryw´.
óBaga˝nik
Wyjàç pod∏og´ baga˝nika. (S. 241)
Wyjàç dodatkowy schowek , a na-
st´pnie wyjàç .
B
A
Obs∏uga techniczna i konserwacja
6-4. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie297
6
UWAGA
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa pod-
czas wymiany baterii nale˝y prze-
strzegaç poni˝szych Êrodków ostro˝-
noÊci:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝ad-
nych elementów wewnàtrz nadajni-
ka bezprzewodowego zdalnego
sterowania.
Nie wyginaç styków elektrycznych
gniazda baterii.Sprawdzanie i wymiana
bezpieczników
Gdy którekolwiek z urzàdzeƒ
elektrycznych w samochodzie
nie dzia∏a, mo˝e to oznaczaç
przepalenie bezpiecznika. Nale˝y
wtedy sprawdziç i w razie po-
trzeby wymieniç bezpieczniki.
Sprawdzanie i wymiana
bezpieczników
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 297

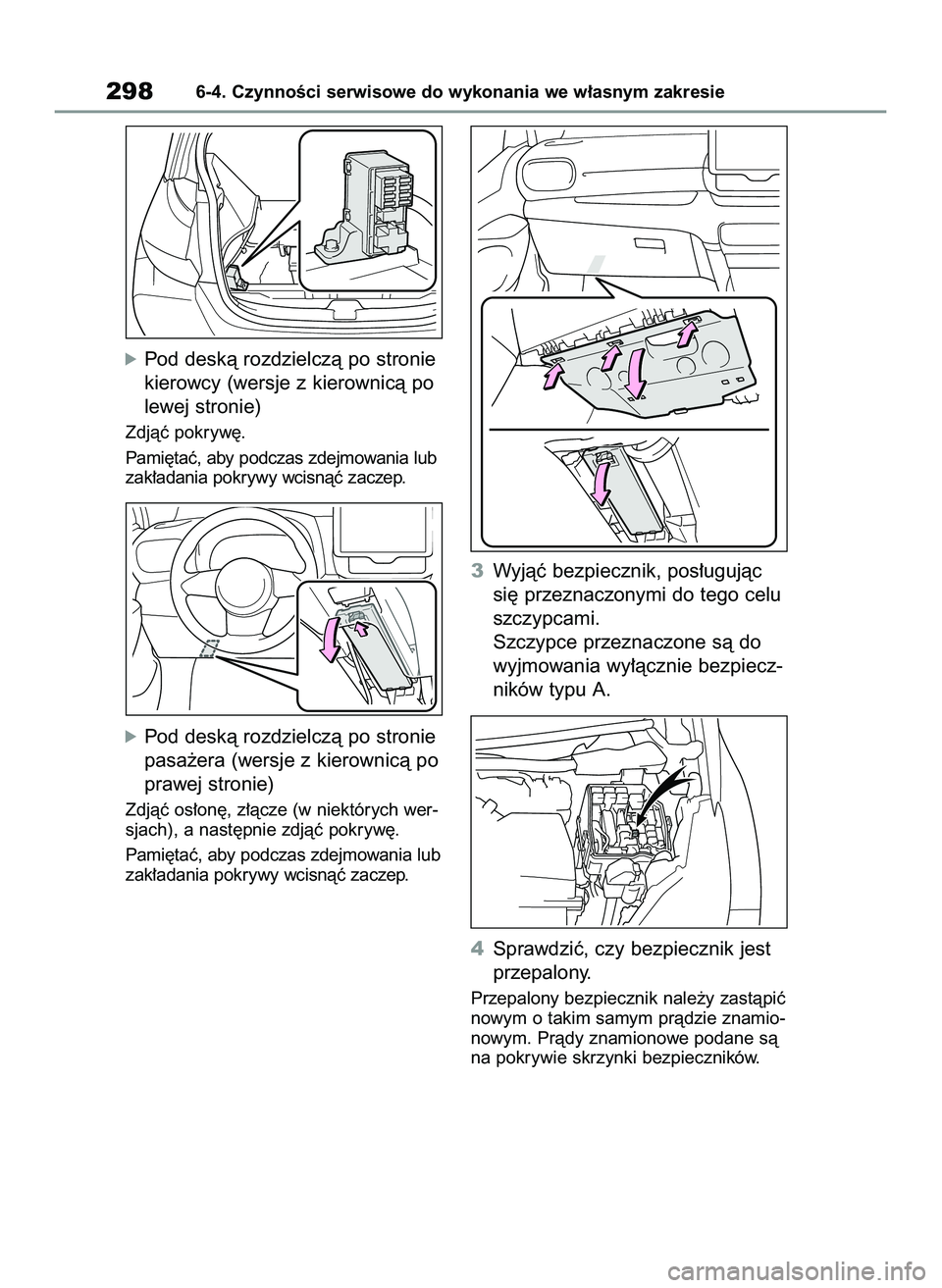

óPod deskà rozdzielczà po stronie
kierowcy (wersje z kierownicà po
lewej stronie)
Zdjàç pokryw´.
Pami´taç, aby podczas zdejmowania lub
zak∏adania pokrywy wcisnàç zaczep.
óPod deskà rozdzielczà po stronie
pasa˝era (wersje z kierownicà po
prawej stronie)
Zdjàç os∏on´, z∏àcze (w niektórych wer-
sjach), a nast´pnie zdjàç pokryw´.
Pami´taç, aby podczas zdejmowania lub
zak∏adania pokrywy wcisnàç zaczep.
3Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego celu
szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bezpiecz-
ników typu A.
4Sprawdziç, czy bezpiecznik jest
przepalony.
Przepalony bezpiecznik nale˝y zastàpiç
nowym o takim samym pràdzie znamio-
nowym. Pràdy znamionowe podane sà
na pokrywie skrzynki bezpieczników.
2986-4. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 298

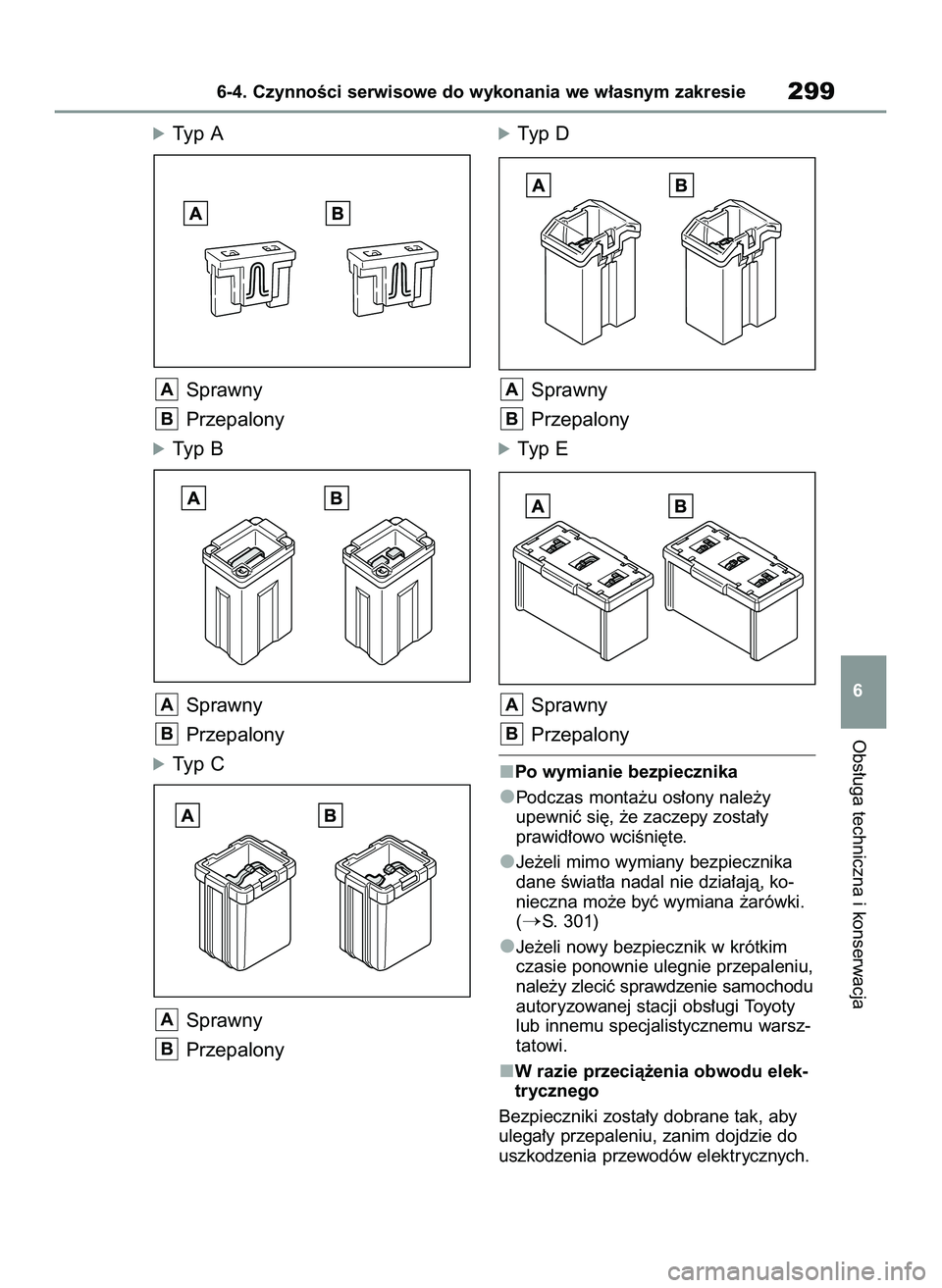

óTyp A
Sprawny
Przepalony
óTyp B
Sprawny
Przepalony
óTyp C
Sprawny
Przepalony
óTyp D
Sprawny
Przepalony
óTyp E
Sprawny
Przepalony
Po wymianie bezpiecznika
Podczas monta˝u os∏ony nale˝y
upewniç si´, ˝e zaczepy zosta∏y
prawid∏owo wciÊni´te.
Je˝eli mimo wymiany bezpiecznika
dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki.
(
S. 301)
Je˝eli nowy bezpiecznik w krótkim
czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsz-
tatowi.
W razie przecià˝enia obwodu elek-
trycznego
Bezpieczniki zosta∏y dobrane tak, aby
ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
B
A
B
A
B
A
B
A
B
A
Obs∏uga techniczna i konserwacja
6-4. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie299
6
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 299

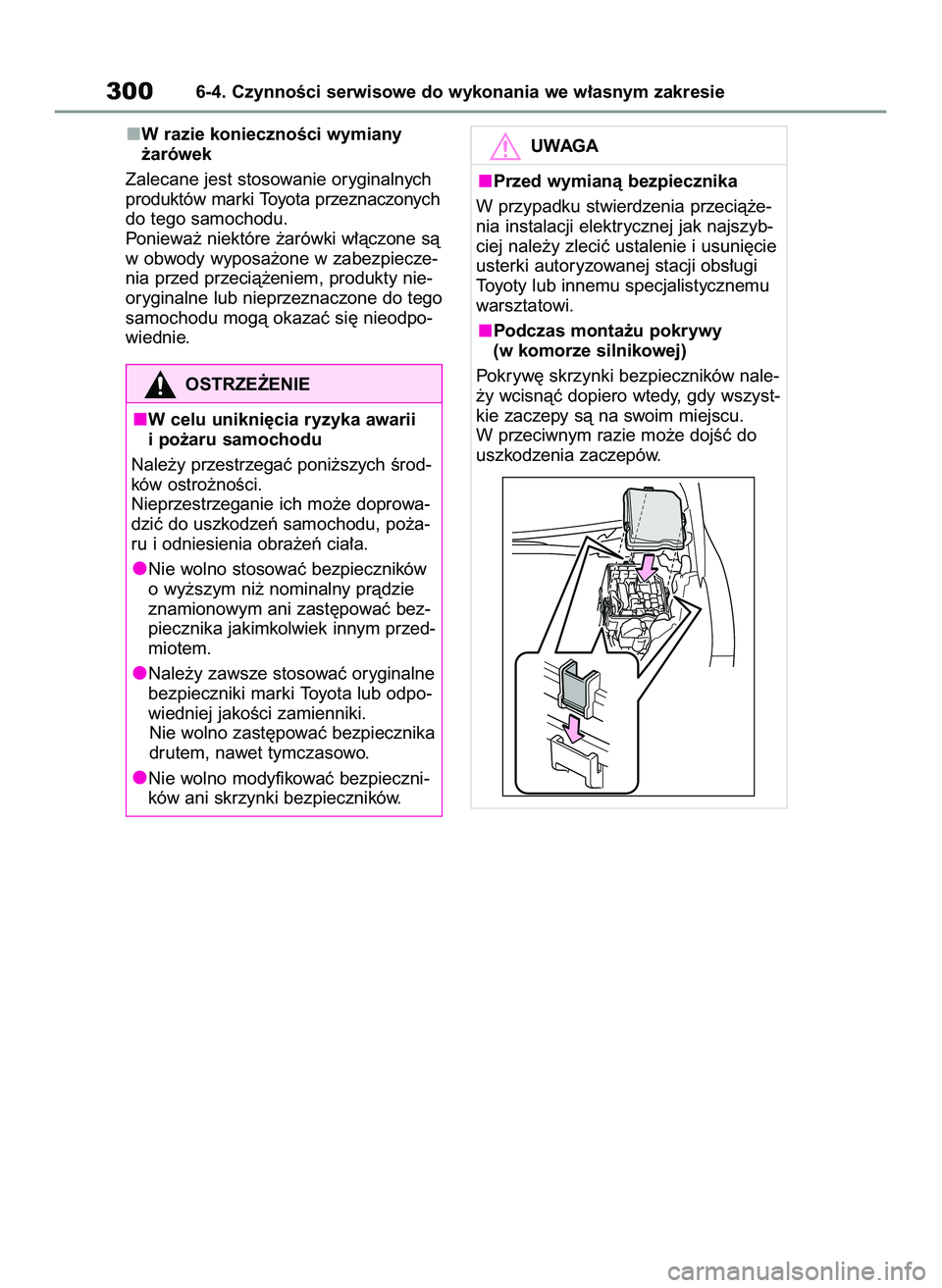

W razie koniecznoÊci wymiany
˝arówek
Zalecane jest stosowanie oryginalnych
produktów marki Toyota przeznaczonych
do tego samochodu.
Poniewa˝ niektóre ˝arówki w∏àczone sà
w obwody wyposa˝one w zabezpiecze-
nia przed przecià˝eniem, produkty nie-
oryginalne lub nieprzeznaczone do tego
samochodu mogà okazaç si´ nieodpo-
wiednie.
3006-4. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
W celu unikni´cia ryzyka awarii
i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do uszkodzeƒ samochodu, po˝a-
ru i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników
o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bez-
piecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne
bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika
drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczni-
ków ani skrzynki bezpieczników.
UWAGA
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝e-
nia instalacji elektrycznej jak najszyb-
ciej nale˝y zleciç ustalenie i usuni´cie
usterki autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Podczas monta˝u pokrywy
(w komorze silnikowej)
Pokryw´ skrzynki bezpieczników nale-
˝y wcisnàç dopiero wtedy, gdy wszyst-
kie zaczepy sà na swoim miejscu.
W przeciwnym razie mo˝e dojÊç do
uszkodzenia zaczepów.
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 300

Sprawdziç moc wymienianej ˝arówki.
(
S. 358)
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a, których wymian´ nale-
˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi
Âwiat∏a g∏ówne
Przednie Êwiat∏a pozycyjne
Przednie Êwiat∏a przeciwmgielne
Âwiat∏a do jazdy dziennej
Kierunkowskazy
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowaniaÂwiat∏o cofania
Tylne Êwiat∏o przeciwmgielne
Górne Êwiat∏o hamowania
Âwiat∏a LED
Âwiat∏a inne ni˝ oÊwietlenie tablicy
rejestracyjnej sk∏adajà si´ z zespo∏u
pó∏przewodnikowych diod Êwiecàcych
(LED). W razie przepalenia którejkol-
wiek diody nale˝y zwróciç si´ do auto-
ryzowanej stacji obs∏ugi Toyoty lub
innego specjalistycznego warsztatu
w celu wymiany Êwiat∏a.
Skropliny na wewn´trznej powierzch-
ni kloszy lamp
Chwilowe pokrycie si´ wilgocià we-
wn´trznych powierzchni kloszy Êwiate∏
zewn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Du˝e krople wody na wewn´trznej
powierzchni kloszy lamp.
Woda wewnàtrz lampy.
W razie koniecznoÊci wymiany
˝arówek
S. 300
OÊwietlenie tablicy rejestracyjnej
1Otworzyç drzwi baga˝nika, a˝
b´dzie widoczne oÊwietlenie ta-
blicy rejestracyjnej. (
S. 106)
A
Obs∏uga techniczna i konserwacja
6-4. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie301
6
˚arówki
˚arówki wyszczególnione poni-
˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany
˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli
wymiana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontak-
towaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
Wymiana ˝arówek
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 301

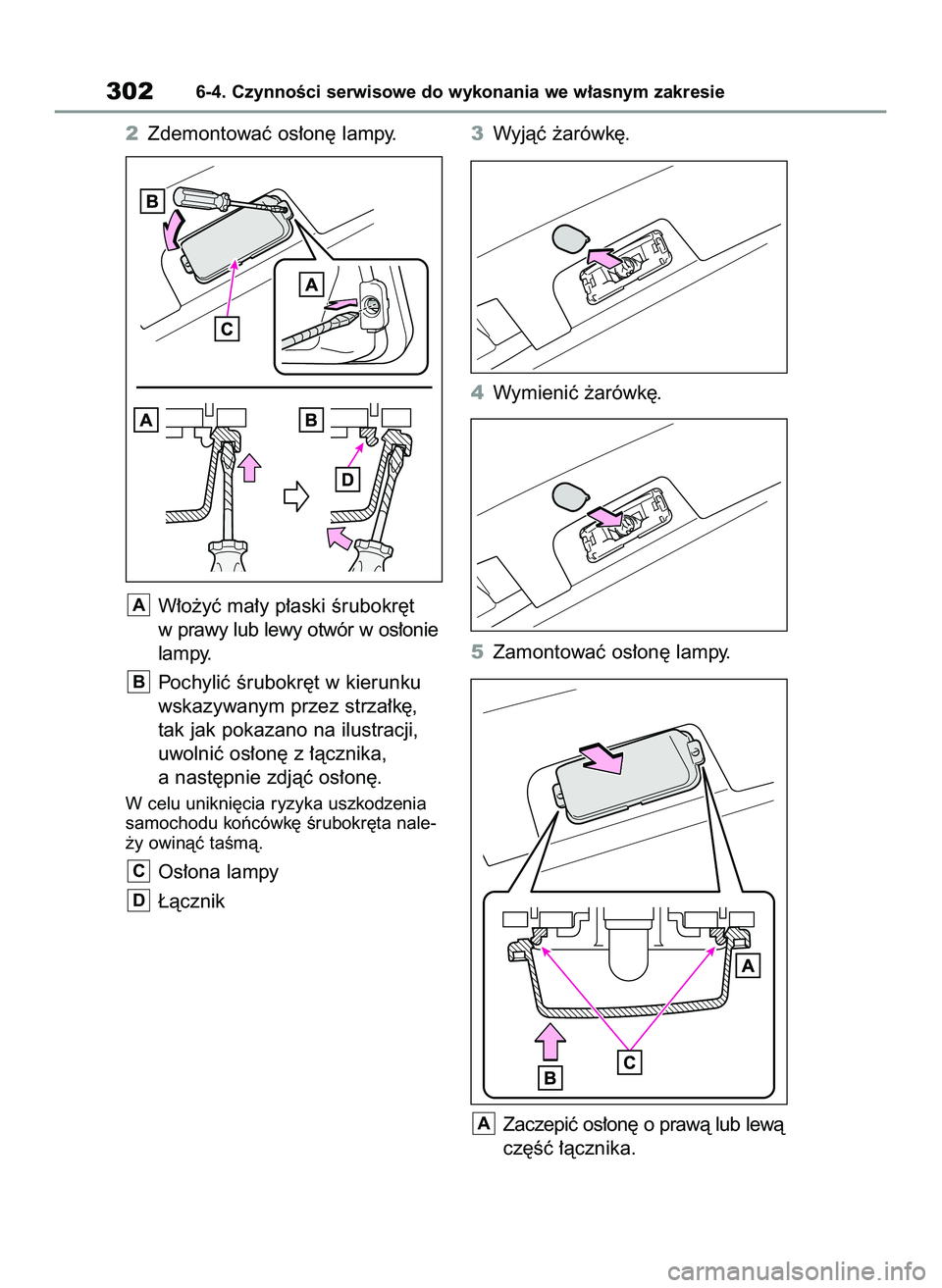

2Zdemontowaç os∏on´ lampy.
W∏o˝yç ma∏y p∏aski Êrubokr´t
w prawy lub lewy otwór w os∏onie
lampy.
Pochyliç Êrubokr´t w kierunku
wskazywanym przez strza∏k´,
tak jak pokazano na ilustracji,
uwolniç os∏on´ z ∏àcznika,
a nast´pnie zdjàç os∏on´.
W celu unikni´cia ryzyka uszkodzenia
samochodu koƒcówk´ Êrubokr´ta nale-
˝y owinàç taÊmà.
Os∏ona lampy
¸àcznik3Wyjàç ˝arówk´.
4Wymieniç ˝arówk´.
5Zamontowaç os∏on´ lampy.
Zaczepiç os∏on´ o prawà lub lewà
cz´Êç ∏àcznika.
A
D
C
B
A
3026-4. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
69 Yaris GR OM52L09E+ 12/16/20 10:53 AM Page 302
