2021 TOYOTA C-HR Instructieboekje (in Dutch)

1752. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E■
Afstellen helderheid instrumentenpaneel
De helderheid van het instrumentenpaneel kan worden ingesteld als de achterlichten
branden. Wanneer de omgeving echter licht is (bijvoorbeeld overdag), kan de helder-
heid mogelijk niet worden afgesteld.
■ G-monitor
■ Navigatie met behulp van pijlen (auto's met navigatiesysteem) Het volgende item wordt weergegeven.
Weergave G-krachten
Geeft de actuele G-krachtstatus weer.
De navigatie met behulp van pijlen verschijnt
alleen tijdens de routebegeleiding door het
navigatiesysteem. Wann eer een afslag nadert,
worden de afstand tot de afslag en de richting
van de afslag weergegeven.
Richting van de afslag
Het getoonde beeld wijkt mogelijk af van
het werkelijke kruispunt.
Afstand tot de volgende afslag
C-HR_HV_OM_Europe_OM10566E.book Page 17 5 Tuesday, October 20, 2020 9:44 AM

1762. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E■
Beëindigen van weergave
Wanneer het contact UIT wordt gezet, wordt elk van de onderstaande zaken gedu-
rende ongeveer 30 seconden weergegeven op het multi-informatiedisplay.
●Verhouding verstreken tijd/rijden in EV-modus
● Afstand
● Gemiddeld brandstofverbruik
WAARSCHUWING
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient de auto
te worden geparkeerd op een plaats met voldoende ventilatie. In een afgesloten
ruimte, zoals een garage, kunnen uitlaatgassen die het schadelijke koolmonoxide
(CO) bevatten, zich ophopen en in de auto terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het display om te
voorkomen dat de 12V-accu leeg raakt.
C-HR_HV_OM_Europe_OM10566E.book Page 17 6 Tuesday, October 20, 2020 9:44 AM

177
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E
Energiemonitor/verbruiksscherm
Multi-informatiedisplay
Scherm navigatie-/multimediasys-
teem (indien aanwezig)
Bedieningstoetsen instrumenten-
paneel
Multi-informatiedisplay
Druk op < of > van de bedieningstoetsen van het instrumentenpaneel, selec-
teer en druk vervolgens op  of  om de energiemonitor weer te
geven.
Scherm navigatie-/multimediasysteem (auto's zonder navigatiesysteem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Als een ander scherm dan “Energiemonitor” wordt weergegeven, selecteert u
“Energie”.
Scherm navigatie-/multimediasysteem (auto's met navigatiesysteem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Selecteer ECO op het scherm “Informatie”.
Als een ander scherm dan “Energiemonitor” wordt weergegeven, selecteert u
“Energie”.
U kunt de status van de auto zien op het multi-informatiedisplay en op
het scherm van het navigatie-/multimediasysteem (indien aanwezig).
Energiemonitor
1
2
1
2
3
C-HR_HV_OM_Europe_OM10566E.book Page 17 7 Tuesday, October 20, 2020 9:44 AM

1782. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566EScherm navigatie-/multimediasysteem
Multi-informatiedisplay
Wanneer de auto wordt aangedreven door de elektromotor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor en de elektromotor
(tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor
C-HR_HV_OM_Europe_OM10566E.book Page 178 Tuesday, October 20, 2020 9:44 AM

1792. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566EDe volgende afbeeldingen zijn slechts voorbeelden en kunnen licht afwijken van de
werkelijke situaties.
Wanneer het batterijpakket (tractiebatterij) wordt geladen
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)
Scherm navigatie-/multimediasysteem
Multi-informatiedisplay
Bijna leeg VolLaagVol
C-HR_HV_OM_Europe_OM10566E.book Page 17 9 Tuesday, October 20, 2020 9:44 AM

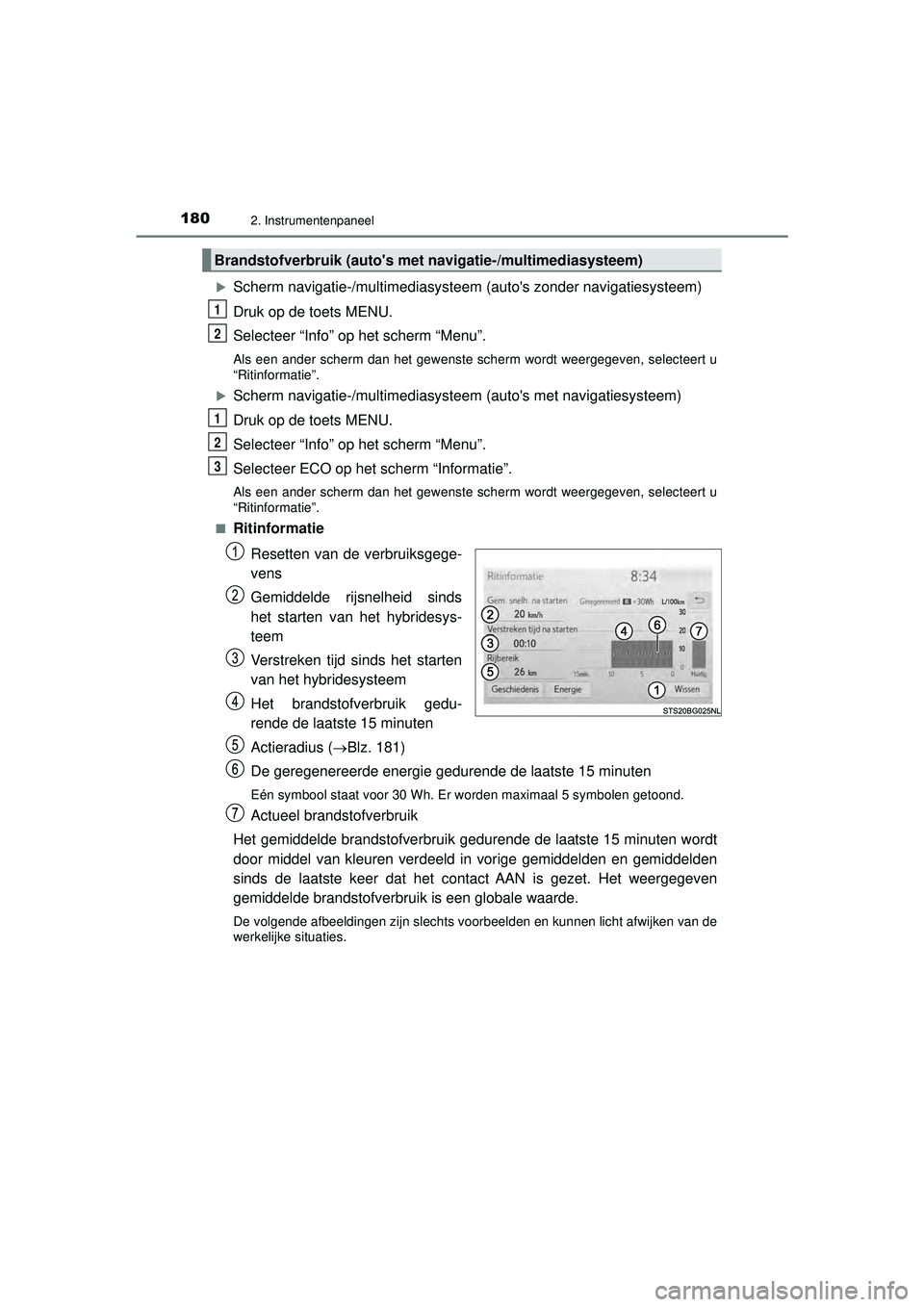

1802. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E
Scherm navigatie-/multimediasysteem (auto's zonder navigatiesysteem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Als een ander scherm dan het gewenste scherm wordt weergegeven, selecteert u
“Ritinformatie”.
Scherm navigatie-/multimediasysteem (auto's met navigatiesysteem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Selecteer ECO op het scherm “Informatie”.
Als een ander scherm dan het gewenste sc herm wordt weergegeven, selecteert u
“Ritinformatie”.
■
Ritinformatie
Resetten van de verbruiksgege-
vens
Gemiddelde rijsnelheid sinds
het starten van het hybridesys-
teem
Verstreken tijd sinds het starten
van het hybridesysteem
Het brandstofverbruik gedu-
rende de laatste 15 minuten
Actieradius ( Blz. 181)
De geregenereerde energie gedurende de laatste 15 minuten
Eén symbool staat voor 30 Wh. Er worden maximaal 5 symbolen getoond.
Actueel brandstofverbruik
Het gemiddelde brandstofverbruik gedurende de laatste 15 minuten wordt
door middel van kleuren verdeeld in vorige gemiddelden en gemiddelden
sinds de laatste keer dat het contact AAN is gezet. Het weergegeven
gemiddelde brandstofverbruik is een globale waarde.
De volgende afbeeldingen zijn slechts voorbeelden en kunnen licht afwijken van de
werkelijke situaties.
Brandstofverbruik (auto's me t navigatie-/multimediasysteem)
1
2
1
2
3
C-HR_HV_OM_Europe_OM10566E.book Page 18 0 Tuesday, October 20, 2020 9:44 AM

1812. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E■
Geschiedenis
De gegevens uit de geschiede-
nis resetten
Het laagste gemeten brandstof-
verbruik
Recent brandstofverbruik
Het vorige gemeten brandstof-
verbruik
Auto's zonder navigatiesysteem:
Geeft het gemiddelde dagelijkse
brandstofverbruik weer. (In plaats
van de datum wordt “Rit 1” t/m “Rit
5” weergegeven.)
Auto's met navigatiesysteem:
Geeft het gemiddelde dagelijkse brandstofverbruik weer.
Het recente brandstofverbruik bijwerken
De geschiedenis van het gemiddelde br andstofverbruik is door middel van
kleuren verdeeld in vorige gemiddelden en het gemiddelde brandstofver-
bruik sinds de gegevens de laatste keer zijn bijgewerkt. Het weergegeven
gemiddelde brandstofverbruik is een globale waarde.
De volgende afbeeldingen zijn slechts voorbeelden en kunnen licht afwijken van de
werkelijke situaties.
■ De gegevens uit de geschiedenis bijwerken
Werk het recente brandstofverbruik bij door “Knipsel” te selecteren om het actuele
brandstofverbruik opnieuw te meten.
■ De gegevens resetten
De verbruiksgegevens kunnen worden gewist door “Wissen” te selecteren.
■ Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de tank aanwezige brand-
stof kan worden gereden.
Deze afstand wordt berekend op basis van het gemiddelde brandstofverbruik. Hier-
door kan de werkelijke afstand die nog kan worden gereden, afwijken van de weerge-
geven afstand.
C-HR_HV_OM_Europe_OM10566E.book Page 18 1 Tuesday, October 20, 2020 9:44 AM

1822. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E
C-HR_HV_OM_Europe_OM10566E.book Page 182 Tuesday, October 20, 2020 9:44 AM
