2021 PEUGEOT BOXER Omistajan Käsikirja (in Finnish)

143
Tekniset tiedot
9Mitat
Mitat on annettu millimetreinä.
Pakettiauto



Autolla on neljä pituutta (L1 jne.) ja kolme leveyttä (H1 jne.)\
:
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Kokonaispituus 4 9635 4135 9986 363
H Kokonaiskorkeus 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Akseliväli 3 0003 450 4 035

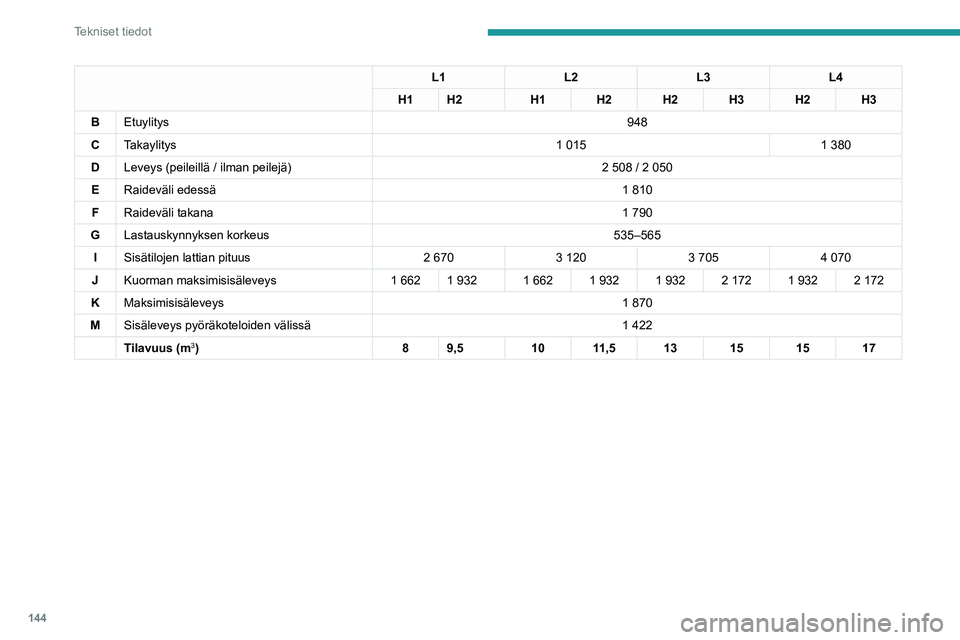

144
Tekniset tiedot
L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
B Etuylitys 948
C Takaylitys 1 0151 380
D Leveys (peileillä / ilman peilejä) 2 508 / 2 050
E Raideväli edessä 1 810
F Raideväli takana 1 790
G Lastauskynnyksen korkeus 535–565
I Sisätilojen lattian pituus 2 6703 1203 7054 070
J Kuorman maksimisisäleveys 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Maksimisisäleveys 1 870
M Sisäleveys pyöräkoteloiden välissä 1 422
Tilavuus (m
3) 8 9,510 11,5 13 15 15 17

145
Tekniset tiedot
9Takaovet

L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Takaovien käyttökorkeus 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Takaovien käyttöleveys 1 562
Sivuovi

146
Tekniset tiedot
L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
P Sivuliukuoven korkeus 1 485 1 755 1 485 1 755 1 755
Q Sivuliukuoven leveys 1 0751 250
Combi


L1H1 L2H2
A 751 8721 201 1 322
B 1 201 1 7431 6512 193
C -860 -860

147
Tekniset tiedot
9Tunnistetiedot

A. Valmistekilpi

Tämä kilpi sijaitsee etupuskurin
poikittaispalkissa, konepellin alla.1 –
EU-tyyppihyväksyntänumero
2 – Auton valmistenumero (VIN)
3 – Suurin sallittu massa kuormattuna
(MTAC)
4 – Suurin tieliikenteessä sallittu
kokonaismassa (MTRA)
5.1 – Suurin sallittu akselipaino edessä
5.2 – Suurin sallittu akselipaino takana
B. Korin sarjanumero
C. Renkaat


Kuljettajan puoleiseen etupilariin kiinnitetty tarra
(voi poiketa kuvan tarrasta) osoittaa seuraavat
tiedot:
–
rengaskoot
– rengaspaineet kuormitettuna.
Rengaspaineet täytyy tarkistaa kylmistä
renkaista vähintään kerran kuussa.
D. Korimaalin numero
Valmistajan viitenumero sijaitsee
etupoikkipalkissa konepellin alla.
E. Korin sarjanumero
Numero on muovisen peitekannen alla
oikeanpuoleisen astinlaudan kohdalla.
Etikettisanasto
Tässä kohdassa annetaan autossa olevien
etikettien tekstisisällöt.
Katso lisätietoja auton tunnistetiedoista
sitä käsittelevästä kohdasta.
Konepellin alla

148
Tekniset tiedot
A
Alkuperämaali
Väri
Koodi
Maali
B
YKSINOMAAN HINAUSTA VARTEN.
C
VAARA
MOOTTORIN AUTOMAATTINEN
KÄYNNISTYMINEN. POISTA VIRTA-AVAIN
VIRTALUKOSTA KUN KONEPELTI ON AUKI.
D


1 - VAROITUS
ALKUPERÄISET VOITELUAINEET JA
NESTEET
MoottoriöljyVaihteisto
ALKUPERÄISET VOITELUAINEET JA
NESTEET
JäähdytinJarrutus
Lasinpesulaite Ohjaustehostin
TUTKI
HUOLTOKIRJAA. SUOJAA SILMÄT.
2 - TURVALLISUUS
Alkuperäisten varaosien, nesteiden ja
voiteluaineiden käyttö ja huolto-ohjelman
noudattaminen takaavat ajoneuvosi
luotettavuuden ja turvallisuuden säilymisen
muuttumattomina.
3 - VAARA
PIDETTÄVÄ
LASTEN
ULOTTUMAT-
TOMISSA. LIEKKIEN
TUOMINEN
LÄHELLE
KIELLETTY. EI SAA
KOSKEA.
ÄLÄ POISTA
TULPPAA
KUN
MOOTTORI
ON KUUMA. RÄJÄHDYS SYÖVYT-
TÄVÄ NESTE
VOI KÄYNNISTYÄ
AUTOMAATTISETI
VAIKKA MOOTTORI ON
PYSÄYTETTY. ÄLÄ AVAA.
KORKEAPAI-
NEKAASU.
MOOTTORIN
AUTOMAATTINEN
KÄYNNISTYMINEN. POISTA
VIRTA-AVAIN VIRTALUKOSTA
KUN KONEPELTI ON AUKI.SUURJÄN-
NITE
Polttoaineluukussa

VAARA! POISTA HITAASTI.
POLTTOAINEHÖYRYT VOIVAT AIHEUTTAA
VAMMOJA.

149
Tekniset tiedot
9Takapenkissä

A
Työnnä selkänojaa ennen kuin käännät sen.
B
AVAAMINEN VETÄMÄLLÄ.
C
VEDÄ VIVUSTA 1 SELKÄNOJAN
KÄÄNTÄMISEKSI (OSITTAIN).
VEDÄ VIVUSTA 2 SELKÄNOJAN
TAIVUTTAMISEKSI (KOKONAAN).


D
ÄLÄ MATKUSTA ALAS TAIVUTETUN ISTUIMEN
TAKANA TAI LAITA MATKATAVAROITA
ENSIMMÄISELLE PENKKIRIVILLE.
E
TAIVUTA ALAS VETÄMÄLLÄ.
Sähköautot

Noin 400 V:n jännitteen omaavan
sähkökäyttöpiirin komponentit on merkitty tällä
symbolilla eri puolilla autoa.

150
Erityispiirteet
Miehistöohjaamo
Miehistöohjaamo, joka on
saatavilla pakettiautoversioissa,
koostuu penkistä, turvavöistä,
säilytyslokerosta ja
sivuikkunoista.
Alue on erotettu kuormaustilasta kestävällä
seinällä, joka tuo mukavuutta ja turvallisuutta.
Takapenkki

Ergonomisessa takapenkissä on neljä paikkaa.
Säilytystila

Säilytystila sijaitsee penkin alla.
Säilytystilaan pääsee kallistamalla istuinosaa
eteenpäin.
Älä kallista penkin istuinosaa kuljetuksen
aikana.
Älä kiinnitä mitään ohjaamon
kiinnitysmekanismiin.
Älä kuljeta enemmän matkustajia kuin mitä
rekisteriotteessa on sallittu.
Takaosan lastaustila on tarkoitettu ainoastaan tavaroiden kuljetukseen.
On suositeltavaa sijoittaa painavimmat
tavarat tai esineet lastaustilan etuosaan
(lähelle ohjaamoa) ja kiinnittää ne paikoilleen
hihnoilla käyttämällä lattialla olevia
kuormansidontarenkaita.
Lasten turvaistuimet
Älä aseta lasten turvaistuimia,
istuinkorokkeita, turvakaukaloita tai
kantokoppia matkustamon takaistuimille.
Alustaohjaamo/ lavaohjaamo
Alustaohjaamo- ja
lavaohjaamoversioissa on
ohjaamo, kiinteä lava ja erityiset
takavalot.
Nämä versiot ovat saatavilla myös muilla
varusteilla:
–

kaksoisohjaamo,
–

kippiauto.
Lisätietoja kaikista varusteista on annettu
asiaa käsittelevässä kohdassa.
Lampun vaihtaminen
Katso lisätietoja polttimotyypeistä niitä
käsittelevästä otsakkeesta.
