2021 PEUGEOT BOXER kapota

3
Obsah
Tažné zařízení s demontovatelnou koulí 109
Střešní nosný systém 11 2
Kapota motoru 11 2
Vznětové motory 11 3
Elektromotor 11 4
Kontrola hladin náplní 11 4
Kontroly 11 7
AdBlue® (motory BlueHDi) 11 9
Doporučení pro péči a údržbu 121
8Porucha na cestěSada pro dočasnou opravu pneumatiky 123
Rezervní kolo 124
Výměna žárovky 130
Pojistky 135
12V baterie / baterie příslušenství 135
Odtažení vozidla 138
9Technické parametryParametry motorů a hmotnosti přívěsu 141
Vznětové motory 142
Elektromotor 143
Hmotnosti 144
Rozměry 146
Identifikační prvky 150
Vysvětlivky ke štítkům 151
10Speciální funkceProdloužená kabina 154
Kabina s šasi / Kabina s plochým valníkem 154
Dvojitá kabina 159
Vyklápění dozadu 163
11AudiosystémPrvní kroky 168
Ovládací prvky na volantu 168
Rádio 169
Média 170
Telefon 171
Nastavení 171
Hlasové povely 172
12 Audiosystém a telematika s dotykovouobrazovkou
První kroky 175
Ovládací prvky na volantu 176
Nabídky 176
Rádio 177
Rádio DAB (Digital Audio Broadcasting) 178
Média 178
Navigace 180
Telefon 183
Informace o vozidle 185
Nastavení 185
Hlasové povely 186
13Systém ALPINE® X902DPrvní kroky 190
Nabídky 191
14Zaznamenání údajů události
 ■
Abecední rejstřík

11 2
Praktické informace
Střešní nosné systémy

Z bezpečnostních důvodů a v zájmu toho, aby
nedošlo k poškození střechy, je nezbytně nutné
používat pouze nosné systémy (střešní tyče
nebo nosiče) schválené pro vaše vozidlo.
Střešní tyče lze namontovat pouze na vozidla
v provedení van, kombi a minibus ve verzích o
výšce H1 nebo H2. Na minibusech zkontrolujte,
zda na nich není střešní jednotka klimatizace.
Nosné zařízení musí být připevněno ke kotvicím
bodům na střeše vozidla: 6, 8 nebo 10 v
závislosti na rozvoru vozidla.
Dodržujte montážní pokyny a
podmínky pro
používání uvedené v
návodu, který byl dodán s
nosným zařízením.
Maximální zatížení střechy při
rovnoměrném rozložení je 150 kg pro
všechny verze, a to v rámci limitů nejvyšší
povolené hmotnosti vozidla.
Na vozidla ve verzích s výškou H3 nelze
na střechu nosný systém namontovat.
Dodržujte striktně platné právní předpisy
týkající se maximální povolené hlučnosti.
Více informací o technických údajích
vozidla a zejména o rozměrech
naleznete v
příslušné kapitole.
Kapota motoru
Otevírání
Před zahájením provádění jakýchkoli
činností pod kapotou motoru deaktivujte
systém Stop & Start, abyste předešli
jakémukoliv riziku zranění způsobeného
automatickým přechodem do režimu START.
Elektromotor
Zacházejte opatrně s předměty nebo
částmi oděvu, které se mohou zachytit
v

lopatkách ventilátoru chladiče nebo určitých
pohyblivých součástkách. Hrozí riziko
uškrcení a vážného zranění!
Před začátkem provádění jakékoli práce pod
kapotou musíte vypnout zapalování a odpojit
zástrčku od nabíjecího konektoru, pokud je
připojena.
Uvnitř kabiny
Tuto operaci je možné provádět, pouze když
vozidlo stojí a jsou otevřené dveře řidiče.


► Zatáhněte za ovladač umístěný na boku
palubní desky směrem k sobě.

11 3
Praktické informace
7Venku

► Zatlačte na páčku nad mřížkou chladiče
směrem nahoru a zvedněte kapotu.
Při silném větru kapotu neotevírejte.
Když je motor zahřátý, buďte při
manipulaci s páčkou a vzpěrou opatrní (hrozí
nebezpečí popálení).


► Uvolněte vzpěru, otočte ji, vložte ji do prvního
otvoru a posuňte do druhého.
Z důvodu přítomnosti elektrických
zařízení v motorovém prostoru vozidla je
doporučeno tento prostor chránit před vodou
(déšť, mytí…).
Zavírání kapoty
► Před zavřením kapoty vraťte vzpěru zpět do
jejího uložení.
►

Sklopte kapotu a těsně před zavřením ji
pusťte. Zkontrolujte, zda se kapota zajistila.
Vznětové motory



1. Nádržka kapaliny ostřikovačů skla
a
světlometů
2. Nádržka kapaliny posilovače řízení
3. Nádržka chladicí kapaliny motoru
4. Nádržka brzdové a spojkové kapaliny
5. Filtr motorové nafty
6. Pojistková skříňka
7. Vzduchový filtr
8. Měrka hladiny oleje
9. Uzávěr plnicího otvoru motorového oleje
Připojení akumulátoru:
+ Kovová svorka kladného pólu
- Kovová svorka záporného pólu (ukostření)

151
Technické parametry
9B. Sériové výrobní číslo na
karoserii
C. Pneumatiky


Tento štítek (může se lišit od znázornění na
obrázku), který je připevněn ke sloupku na
straně dveří řidiče, udává:
–
rozměry pneumatik,
–


tlaky nahuštění pneumatik při zatíženém
vozidle.
Kontrola tlaku v

pneumatikách musí být
prováděna při studených pneumatikách, a to
nejméně jedenkrát měsíčně.
D. Označení barvy laku
Toto referenční číslo je umístěno na předním
příčníku pod kapotou vozidla.
E. Sériové výrobní číslo na
karoserii
Toto číslo se nachází pod plastovým krytem, v
místě stupačky na pravé straně.
Vysvětlivky ke štítkům
Tato rubrika shrnuje všechny texty, které jsou
uvedeny na štítcích umístěných ve vozidle.
Další informace o identifikačních
prvcích naleznete v příslušné kapitole.
V motorovém prostoru

A
Původní lak Barva
Kód
Lak karosérie
B
VÝHRADNĚ PRO ODSTRANĚNÍ PORUCHY.
C
NEBEZPEČÍ
AUTOMATICKÉ STARTOVÁNÍ MOTORU.
POKUD JE KAPOTA OTEVŘENÁ, VYJMĚTE
KLÍČ ZE SPÍNACÍ SKŘÍŇKY.
D


1 - UPOZORNĚNÍ
ORIGINÁLNÍ MAZIVA A KAPALINY
Motorový olej Převodové ústrojí
Chladič
Brzdy

152
Technické parametry
ORIGINÁLNÍ MAZIVA A KAPALINY
Ostřikovač čelního
sklaPosilovač řízení
VIZ SERVISNÍ
KNÍŽKU. CHRAŇTE OČI.
2 - BEZPEČNOST
Používání originálních dílů, kapalin a maziv,
jakož i dodržování plánu servisních prohlídek
jsou zárukou zachování spolehlivosti a
bezpečnosti vozidla po dlouhou dobu.
3 – NEBEZPEČÍ
NENECHÁVEJTE
V DOSAHU DĚTÍ. NEPŘIBLIŽUJTE
K OTEVŘENÉMU
OHNI. NEDOTÝKEJTE
SE.
NESNÍMEJTE
UZÁVĚR,
DOKUD JE
MOTOR
TEPLÝ.VÝBUCH ŽÍRAVINA
MŮŽE SE SPUSTIT
AUTOMATICKY I PŘI
VYPNUTÉM MOTORU.
NEOTVÍREJTE,
PLYN POD
VYSOKÝM
TLAKEM.
AUTOMATICKÉ
STARTOVÁNÍ MOTORU.
POKUD JE KAPOTA
OTEVŘENÁ, VYJMĚTE KLÍČ
ZE SPÍNACÍ SKŘÍŇKY. VYSOKÉ
NAPĚTÍ
V klapce uzávěru palivové
nádrže


NEBEZPEČÍ, DEMONTUJTE POMALU.
PALIVOVÉ PÁRY MOHOU ZPŮSOBIT
ZRANĚNÍ.
Na zadní lavici

A
Zatlačte na opěradlo před jeho sklopením.
B
PŘITÁHNĚTE PRO OTEVŘENÍ.
C
PŘITÁHNĚTE PÁČKU 1 PRO PŘEKLOPENÍ
(ČÁSTEČNÉ PŘEKLOPENÍ OPĚRADLA).
PŘITÁHNĚTE PÁČKU 2 PRO SKLOPENÍ
(ÚPLNÉ SKLOPENÍ OPĚRADLA).

197

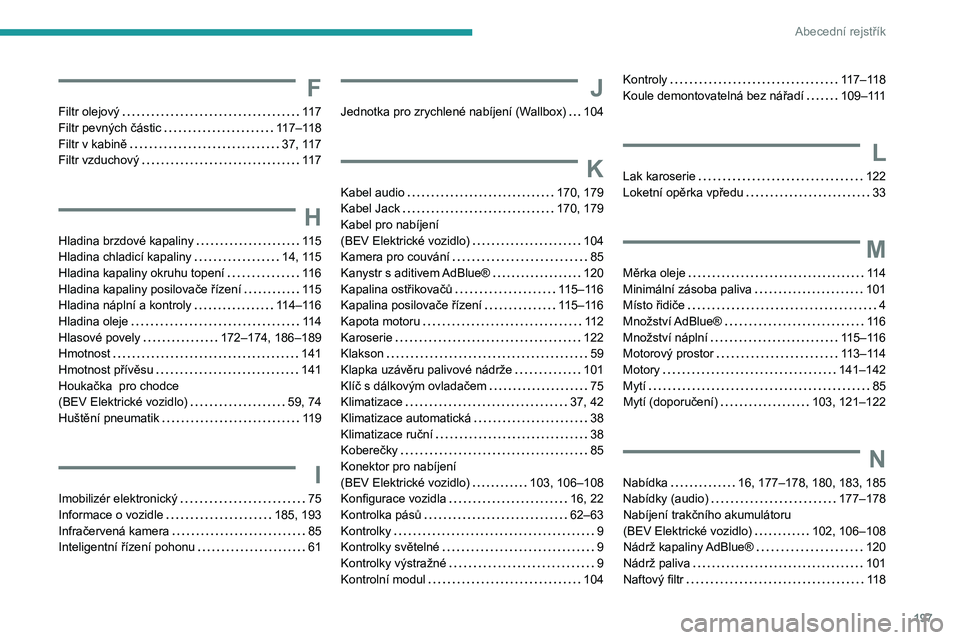

Abecední rejstřík
F
Filtr olejový 117
Filtr pevných částic
117–118
Filtr v kabině

37, 117
Filtr vzduchový

117
H
Hladina brzdové kapaliny 115
Hladina chladicí kapaliny
14, 115
Hladina kapaliny okruhu topení

116
Hladina kapaliny posilovače řízení

115
Hladina náplní a kontroly

114–116
Hladina oleje

114
Hlasové povely

172–174, 186–189
Hmotnost

141
Hmotnost přívěsu

141
Houkačka
pro chodce
(BEV Elektrické vozidlo)

59, 74
Huštění pneumatik

119
I
Imobilizér elektronický 75
Informace o vozidle
185, 193
Infračervená kamera

85
Inteligentní řízení pohonu

61
J
Jednotka pro zrychlené nabíjení (Wallbox) 104
K
Kabel audio 170, 179
Kabel Jack
170, 179
Kabel pro nabíjení
(BEV Elektrické vozidlo)

104
Kamera pro couvání

85
Kanystr s aditivem AdBlue®

120
Kapalina ostřikovačů

115–116
Kapalina posilovače řízení

115–116
Kapota motoru

11 2
Karoserie

122
Klakson

59
Klapka uzávěru palivové nádrže

101
Klíč s dálkovým ovladačem

75
Klimatizace

37, 42
Klimatizace automatická

38
Klimatizace ruční

38
Koberečky

85
Konektor pro nabíjení
(BEV Elektrické vozidlo)

103, 106–108
Konfigurace vozidla

16, 22
Kontrolka pásů

62–63
Kontrolky

9
Kontrolky světelné

9
Kontrolky výstražné

9
Kontrolní modul

104
Kontroly 117–118
Koule demontovatelná bez nářadí
109–111
L
Lak karoserie 122
Loketní opěrka vpředu
33
M
Měrka oleje 114
Minimální zásoba paliva
101
Místo řidiče

4
Množství AdBlue®

116
Množství náplní

115–116
Motorový prostor

113–114
Motory

141–142
Mytí

85
Mytí (doporučení)

103, 121–122
N
Nabídka 16, 177–178, 180, 183, 185
Nabídky (audio)
177–178
Nabíjení trakčního akumulátoru
(BEV Elektrické vozidlo)

102, 106–108
Nádrž kapaliny AdBlue®

120
Nádrž paliva

101
Naftový filtr

118
