2021 PEUGEOT BOXER hmotnost

3
Obsah
Tažné zařízení s demontovatelnou koulí 109
Střešní nosný systém 11 2
Kapota motoru 11 2
Vznětové motory 11 3
Elektromotor 11 4
Kontrola hladin náplní 11 4
Kontroly 11 7
AdBlue® (motory BlueHDi) 11 9
Doporučení pro péči a údržbu 121
8Porucha na cestěSada pro dočasnou opravu pneumatiky 123
Rezervní kolo 124
Výměna žárovky 130
Pojistky 135
12V baterie / baterie příslušenství 135
Odtažení vozidla 138
9Technické parametryParametry motorů a hmotnosti přívěsu 141
Vznětové motory 142
Elektromotor 143
Hmotnosti 144
Rozměry 146
Identifikační prvky 150
Vysvětlivky ke štítkům 151
10Speciální funkceProdloužená kabina 154
Kabina s šasi / Kabina s plochým valníkem 154
Dvojitá kabina 159
Vyklápění dozadu 163
11AudiosystémPrvní kroky 168
Ovládací prvky na volantu 168
Rádio 169
Média 170
Telefon 171
Nastavení 171
Hlasové povely 172
12 Audiosystém a telematika s dotykovouobrazovkou
První kroky 175
Ovládací prvky na volantu 176
Nabídky 176
Rádio 177
Rádio DAB (Digital Audio Broadcasting) 178
Média 178
Navigace 180
Telefon 183
Informace o vozidle 185
Nastavení 185
Hlasové povely 186
13Systém ALPINE® X902DPrvní kroky 190
Nabídky 191
14Zaznamenání údajů události
 ■
Abecední rejstřík

37
Ergonomie a pohodlí
3systému. Zapíná se po zapnutí zapalování a při
nabíjení vozidla.
Stisknutím tohoto tlačítka můžete displej
dočasně deaktivovat.
Displej se automaticky znovu aktivuje při každém
zapnutí zapalování.
Více informací o displeji integrovaném do
zpětného zrcátka naleznete v příslušné
kapitole.
Topení a větrání
Doporučení
Použití systému ventilace a
klimatizace
►

Pro zajištění rovnoměrného rozdělení
vzduchu nesmí zakrývat vnější mřížky vstupu
vzduchu u základny čelního skla, zástrčky

,
větrací otvory, výstupy vzduchu a otvor pro
výstup vzduchu ze zavazadlového prostoru
žádné překážky.
►

Nezakrývejte snímač slunečního světla
na palubní desce; slouží k

regulaci systému
automatické klimatizace.
►

Aby systém klimatizace fungoval
v


bezvadném stavu, zprovozněte jej jednou
nebo dvakrát za měsíc na alespoň 5 až
10

minut.
►

Nevytváří-li systém chladný vzduch,
vypněte jej a obraťte se na prodejce
PEUGEOT

nebo kvalifikovaný servis.
Při tažení přívěsu o velké hmotnosti do
prudkého svahu při vysoké vnější teplotě
umožní vypnutí klimatizace zvýšit výkon
motoru a zlepšit tažnou kapacitu vozidla.
Nejezděte příliš dlouho s vypnutou
ventilací nebo s dlouho trvající recirkulací
vnitřního vzduchu. Riziko zamlžení oken a
snížení kvality vzduchu!
Jestliže je po delším stání vozidla na
slunci teplota v interiéru příliš vysoká,
vyvětrejte prostor pro cestující krátkým
otevřením oken.
Nastavte ovladač rychlosti ventilátoru na
hodnotu, která zajistí dobré obnovování
vzduchu v
prostoru pro cestující.
Kondenzace vytvořená klimatizací
způsobuje únik vody pod vozidlo. To je
zcela normální.
Servis systému ventilace a klimatizace
► Dbejte na dobrý stav kabinového filtru
prostoru pro cestující a nechávejte pravidelně
měnit filtrační vložky
.
Doporučujeme používat kompozitní filtr
prostoru pro cestující. Jeho specifická aktivní
přísada pomáhá chránit před znečišťujícími
plyny a pachy.
►

Pro zajištění správné činnosti systému
klimatizace jej nechte zkontrolovat podle
doporučení v plánu servisních prohlídek
výrobce.
Obsahuje fluorovaný skleníkový plyn
R134A.
V

závislosti na verzi a země prodeje obsahuje
klimatizační systém fluorovaný skleníkový
plyn R134A.
Stop & Start
Systémy topení a klimatizace fungují
pouze se spuštěným motorem.
Za účelem udržení tepelného komfortu
v

kabině vozidla dočasně deaktivujte systém
Stop & Start.
Více informací o
systému Stop & Start
naleznete v
příslušné kapitole.
Topení / klimatizace s ručním ovládáním


1. Zapínání/vypínání klimatizace (v závislosti
na verzi)
2. Nastavování teploty
3. Nastavení proudu vzduchu

61
Bezpečnost
5domnívat, že může riskovat nebo jet příliš
vysokou rychlostí.
Při podmínkách se sníženou přilnavostí kol
(déšť, sníh, náledí) se zvyšuje nebezpečí
ztráty kontroly nad vozidlem. V zájmu
vlastní bezpečnosti je proto důležité, aby
tyto systémy byly trvale aktivovány za
všech podmínek, zejména pak za ztížených
podmínek.
Správná funkce těchto systémů závisí na
dodržování doporučení výrobce týkajících se
zejména kol (pneumatik a
ráfků), součástí
brzdového systému a
elektronických součástí,
a
rovněž na respektování postupů pro montáž
a
opravy v servisu sítě PEUGEOT.
Aby bylo možno využívat spolehlivosti těchto
systémů v
zimním období, je nezbytné vybavit
vozidlo čtyřmi zimními pneumatikami, které
umožní vozidlu uchovat si neutrální jízdní
vlastnosti.
Inteligentní protiprokluzový
systém
Systémem asistence při jízdě na vozovkách s
nízkou přilnavostí (sníh, náledí, bláto, ...).
Tento systém zajišťuje průběžnou detekci
situací, při nichž dochází ke snížení přilnavosti
kol k podkladu a které mohou znesnadnit rozjezd
vozidla.
V takových situacích Inteligentní
protiprokluzový systém nahradí systém ASR
a převede hnací sílu na kolo s nejmenším prokluzem, čímž zajistí optimální záběr kol a
směrovou stabilitu vozu.
Aktivace / deaktivace
Při startování vozidla je tento systém
deaktivován.




► Stisknutím tohoto tlačítka systém aktivujete
nebo deaktivujete.
Když se rozsvítí kontrolka v
tlačítku, je systém
aktivován.
Tento systém je aktivní do přibližně 30
km/h.
Při rychlosti nad 30
km/h se systém automaticky
deaktivuje, ale kontrolka v
tlačítku zůstane svítit.
Systém se automaticky znovu aktivuje, jakmile
rychlost klesne pod přibližně 30
km/h.
Porucha
V případě poruchy systému inteligentní
kontroly trakce se rozsvítí tato kontrolka.
Nechejte zkontrolovat prodejcem nebo
kvalifikovaným servisem značky PEUGEOT
.
Detekce zatížení a těžiště
Skutečná celková hmotnost užitkového vozidla
se může značně lišit v závislosti na jeho zatížení.
Těžiště vozidla se může změnit jak v podélném
směru, tak i na výšku.
Každá z těchto změn má vliv na brzdění,
pohyblivost, chování vozidla v zatáčkách a
tendenci k převrácení.
Funkce detekce zatížení a těžiště odhaduje
skutečnou celkovou hmotnost vozidla na základě
analýzy jeho chování ve fázích zrychlování a
brzdění.
Tento systém přizpůsobuje činnost systémů
CDS a ASR v závislosti na rozložení hmotnosti
vozidla. V kritických situacích si tak vozidlo
bezpečněji zachová svoji směrovou stabilitu.
Systém Hill Assist
Descent Control (asistent
pro jízdu z kopce)
Jde o asistenční systém, který pomáhá s jízdou
z kopce na cestách s nízkou přilnavostí (bláto,
štěrk atd.) nebo s prudkým sklonem.
Tento systém snižuje riziko, že vozidlo při jízdě z
kopce uklouzne nebo se vymkne z kontroly.
Během jízdy z kopce udržuje konstantní rychlost
vozidla tím, že nezávisle a s rozdílnou intenzitou
aktivuje brzdy.

66
Bezpečnost
Boční airbagy
Na sedadla dávejte pouze
homologované potahy, které jsou kompatibilní
s bočními airbagy. Informace o
nabídce
potahů vhodných pro vaše vozidlo získáte
v

obchodní síti PEUGEOT.
Na opěradla sedadel nic nezavěšujte ani
nepřipevňujte (oblečení atd.), protože takové
předměty by v
případě odpálení bočního
airbagu mohly způsobit zranění hrudníku
nebo paže.
Nenaklánějte se ke dveřím víc, než je
nezbytné.
Hlavové airbagy
Nepřipevňuje ani nezavěšujte žádné
předměty na strop, jelikož tyto by při odpálení
hlavových airbagů mohly způsobit poranění
hlavy.
Nedemontujte držadla umístěná na stropě,
protože se podílejí na upevnění hlavových
airbagů.
Dětské sedačky
Předpisy pro přepravu dětí se
v jednotlivých zemích liší. Viz platné
předpisy ve vaší zemi.
Pro zajištění maximální bezpečnosti se řiďte
těmito doporučeními:
– V souladu s předpisy Evropské unie musí
každé dítě do 12 let nebo s výškou do 1,5 m
cestovat ve schválené dětské sedačce
vhodné pro jeho hmotnost na sedadle, které
disponuje bezpečnostním pásem nebo úchyty
ISOFIX.
–

Pro cestování dětí ve vozidle jsou
statisticky nejbezpečnější zadní sedadla.
–


Děti s
hmotností menší než 9 kg musejí
cestovat v
poloze „proti směru jízdy“ bez
ohledu na to, zda jsou v
přední či zadní části
vozidla.
Doporučujeme, aby děti cestovaly na
zadních sedadlech vozidla:
–

v poloze zády ke směru jízdy až do 3

let
věku,
–

v poloze čelem ke směru jízdy
od 3 let
věku.
Ověřte, že je bezpečnostní pás správně
umístěn a utažen.
U dětských sedaček se vzpěrou ověřte, že je
vzpěra pevným a stabilním způsobem opřena
o podlahu.
Nesprávně nainstalovaná dětská
sedačka ve vozidle ohrožuje bezpečnost
dítěte v
případě dopravní nehody.
Ověřte, že se bezpečnostní pás či spona
bezpečnostního pásu nenacházejí pod
dětskou sedačkou. Mohly by ohrozit její
stabilitu.
Nezapomeňte zapnout bezpečnostní pásy
nebo vlastní popruh dětské sedačky tak, aby
byla co nejvíce omezena vůle mezi pásem
a tělem dítěte, a to i při jízdě na krátkou
vzdálenost.
Při instalaci dětské sedačky bezpečnostním
pásem ověřte, že je bezpečnostní pás na
dětské sedačce dobře napnutý a že ji řádně
upevňuje k
sedadlu vozidla. Pokud je sedadlo
spolujezdce nastavitelné, v
případě potřeby
jej posuňte směrem vpřed.
Před montáží dětské sedačky s
opěradlem
na sedadlo spolujezdce vyjměte opěrku
hlavy.
Ujistěte se, že je opěrka hlavy bezpečně
uložena nebo připevněna, aby se předešlo
nebezpečí, že se promění v
nebezpečný
projektil v
případě prudkého brzdění. Po
demontáži dětské sedačky vraťte opěrku
hlavy zpět.
Montáž podsedáku
Hrudní část pásu musí být umístěná na
rameni dítěte a
nesmí se dotýkat krku.
Ujistěte se, že břišní část bezpečnostního
pásu vede správně přes stehna dítěte.
Používejte podsedák s
opěradlem vybaveným
vodítkem bezpečnostního pásu v
úrovni
ramen.

69
Bezpečnost
5Místa pro dětské sedačky zajištěné bezpečnostním pásem
V souladu s předpisy EU naleznete v této tabulce informace o možnosti montáže dětských sedaček, které se připevňují bezpečnostním pásem a jsou
homologované pro univerzální použití, v závislosti na hmotnosti dítěte a umístění ve vozidle.
Sedadlo Hmotnost a přibližný věk dítěte
Do 13 kg
(skupiny 0 (a) a
0+)
Přibližně do 1
rokuOd 9 do 18
kg
(skupina 1)
Od přibližně 1 do
3
letOd 15 do 25
kg
(skupina 2)
Od přibližně 3 do
6
letOd 22 do 36 kg
(skupina 3)
Od přibližně 6 do 10
let
Sedadlo spolujezdce vpředu (b) U
Lavice spolujezdce vpředu s
prostředním a bočními
sedadly (b)


Prostřední a boční sedadla ve 2. a 3. řadě
(a) Skupina
0: od narození do 10 kg
(b) Před montáží dětské sedačky na toto sedadlo si ověřte aktuální předpisy .
U Sedadlo uzpůsobené pro montáž dětské sedačky zajištěné bezpečnostním pásem a
homologované pro univerzální použití v poloze „zády ke směru
jízdy“ a/nebo „čelem ke směru jízdy“.

73
Jízda
6Doporučení pro jízdu
► Dodržujte dopravní předpisy a buďte ostražití
bez ohledu na hustotu silničního provozu.
►

Sledujte okolní prostředí a mějte ruce
neustále na volantu, abyste mohli kdykoli
reagovat na jakoukoli aktuální situaci.
►


Jezděte plynule, předvídejte, kdy bude
potřeba brzdit, a udržujte si delší bezpečnostní
odstup, zejména za špatného počasí.
►


Vždy zastavte vozidlo před prováděním
činností, jež vyžadují trvalou pozornost (např.
nastavení).
►


Během dlouhých cest si udělejte každé
2

hodiny přestávku.
Důležité!
Nikdy nenechávejte běžící motor
v uzavřeném prostoru bez dostatečné
ventilace. Spalovací motory produkují
jedovaté výfukové plyny, jako je oxid uhelnatý.
Hrozí riziko otravy a úmrtí!
Ve velmi náročných zimních podmínkách
(teplota nižší než -23 °C) je před rozjetím
potřeba nechat motor běžet po dobu 4
minut,
aby se zajistila řádná funkce a životnost
mechanických dílů vozidla (motoru a
převodovky).
Nikdy nejezděte se zataženou
parkovací brzdou. Hrozí přehřátí a
poškození brzdového systému!
Neparkujte vozidlo ani nestůjte
s běžícím motorem na hořlavém
povrchu (jako je suchá tráva či uschlé
listí).Výfukový systém vozidla je velmi horký,
a to i několik minut po vypnutí motoru. Riziko
požáru!
Nikdy nejezděte po povrchu pokrytém
vegetací (vysoká tráva, nahromaděné
suché listí, plodiny, hlušina) jako je
například pole, polní cesta zarostlá křovím
nebo travnatá krajnice.
Tato vegetace může přijít do styku
s

výfukovým systémem nebo jinými systémy
vozidla, které jsou velmi horké. Riziko požáru!
Nenechávejte v prostoru pro cestující
žádné předměty , které by po ozáření
slunečními paprsky mohly fungovat jako
zvětšovací sklo a
způsobit požár – riziko
požáru nebo poškození povrchů v
interiéru!
Nikdy nenechávejte vozidlo bez
dozoru s běžícím motorem . Musíte-li
z

vozidla vystoupit a nechat běžící motor,
zatáhněte parkovací brzdu a uveďte
převodovku do neutrálu nebo polohy N či P
(v

závislosti na typu převodovky).
Nikdy nenechávejte děti uvnitř vozidla
bez dozoru .
Aby byla zaručena životnost vašeho vozidla a vaše bezpečnost, mějte na paměti, že s
vozidlem se jezdí podle určitých doporučení, jak
je popsáno dále:
Manévrujte opatrně, při nízké rychlosti
Rozměry vašeho vozidla se velmi liší od
osobního vozidla, zejména pokud jde o jeho
šířku a výšku, ale i délku, a některých překážek
je obtížné si všimnout.
Manévrujte pomalu.
Před otáčením zkontrolujte přítomnost překážek
střední výšky po stranách.
Před couváním zkontrolujte přítomnost překážek
zejména nahoře vzadu.
Pozor na vnější rozměry, pokud je namontován
žebřík.
Umísťujte náklad do vozidla správným
způsobem
Hmotnost nákladu musí respektovat celkovou
hmotnost jízdní soupravy.
Aby nedošlo k nerovnoměrnému zatížení
vozidla, musí být těžiště nákladu uprostřed na
podlaze před zadní nápravou.
Není doporučeno umísťovat těžký náklad na
střešní nosič.
Správné nakládání předpokládá také dodržování
maximální nosnosti ukotvovacích bodů střešních
tyčí. Dodržujte maximální přípustnou hmotnost

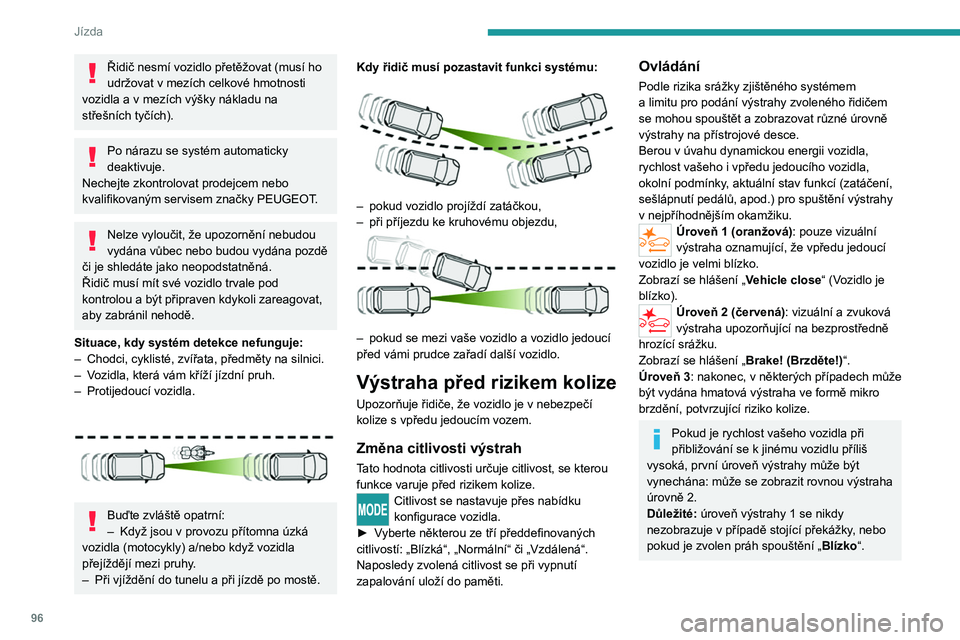

96
Jízda
Řidič nesmí vozidlo přetěžovat (musí ho
udržovat v mezích celkové hmotnosti
vozidla a
v mezích výšky nákladu na
střešních tyčích).
Po nárazu se systém automaticky
deaktivuje.
Nechejte zkontrolovat prodejcem nebo
kvalifikovaným servisem značky PEUGEOT.
Nelze vyloučit, že upozornění nebudou
vydána vůbec nebo budou vydána pozdě
či je shledáte jako neopodstatněná.
Řidič musí mít své vozidlo trvale pod
kontrolou a být připraven kdykoli zareagovat,
aby zabránil nehodě.
Situace, kdy systém detekce nefunguje:
–

Chodci, cyklisté, zvířata, předměty na silnici.
–


V

ozidla, která vám kříží jízdní pruh.
–

Protijedoucí vozidla.

Buďte zvláště opatrní:
– Když jsou v provozu přítomna úzká
vozidla (motocykly) a/nebo když vozidla
přejíždějí mezi pruhy
.
–

Při vjíždění do tunelu a
při jízdě po mostě. Kdy řidič musí pozastavit funkci systému:


– pokud vozidlo projíždí zatáčkou,
– při příjezdu ke kruhovému objezdu,

– pokud se mezi vaše vozidlo a vozidlo jedoucí
před vámi prudce zařadí další vozidlo.
Výstraha před rizikem kolize
Upozorňuje řidiče, že vozidlo je v nebezpečí
kolize s vpředu jedoucím vozem.
Změna citlivosti výstrah
Tato hodnota citlivosti určuje citlivost, se kterou
funkce varuje před rizikem kolize.
Citlivost se nastavuje přes nabídku
konfigurace vozidla.
►

V

yberte některou ze tří předdefinovaných
citlivostí: „Blízká“, „Normální“ či „Vzdálená“.
Naposledy zvolená citlivost se při vypnutí
zapalování uloží do paměti.
Ovládání
Podle rizika srážky zjištěného systémem
a limitu pro podání výstrahy zvoleného řidičem
se mohou spouštět a
zobrazovat různé úrovně
výstrahy na přístrojové desce.
Berou v
úvahu dynamickou energii vozidla,
rychlost vašeho i
vpředu jedoucího vozidla,
okolní podmínky, aktuální stav funkcí (zatáčení,
sešlápnutí pedálů, apod.) pro spuštění výstrahy
v
nejpříhodnějším okamžiku.
Úroveň 1 (oranžová): pouze vizuální
výstraha oznamující, že vpředu jedoucí
vozidlo je velmi blízko.
Zobrazí se hlášení „Vehicle close“ (Vozidlo je
blízko).
Úroveň 2 (červená): vizuální a zvuková
výstraha upozorňující na bezprostředně
hrozící srážku.
Zobrazí se hlášení „
Brake! (Brzděte!) “.
Úroveň 3: nakonec, v
některých případech může
být vydána hmatová výstraha ve formě mikro
brzdění, potvrzující riziko kolize.
Pokud je rychlost vašeho vozidla při
přibližování se k jinému vozidlu příliš
vysoká, první úroveň výstrahy může být
vynechána: může se zobrazit rovnou výstraha
úrovně 2.
Důležité: úroveň výstrahy 1 se nikdy
nezobrazuje v případě stojící překážky, nebo
pokud je zvolen práh spouštění „ Blízko“.

109
Praktické informace
7Doporučení týkající se
montáže
► Pokud chcete během cesty nasadit sněhové
řetězy , odstavte vozidlo na rovném povrchu na
kraji silnice.
►

Zatáhněte parkovací brzdu a případně
zajistěte kola klíny

, aby vozidlo nesklouzlo.
►

Nasaďte sněhové řetězy podle pokynů
dodaných jejich výrobcem.
►


Opatrně se rozjeďte a chvíli popojíždějte,
aniž byste přitom překročili rychlost 50

km/h.
►

Zastavte vozidlo a ověřte, že jsou sněhové
řetězy správně napnuté.
Je důrazně doporučeno, abyste si
vyzkoušeli nasazování sněhových řetězů
na rovném a suchém povrchu ještě před
odjezdem.
Nejezděte se sněhovými řetězy na
vozovkách, ze kterých byl sníh již
odklizen. Mohlo by dojít k poškození
pneumatik vozidla nebo povrchu vozovky.
Pokud je vozidlo vybaveno slitinovými koly,
zajistěte, aby se žádná část řetězů nebo jejich
upevnění nedotýkala ráfku.
Tažení přívěsu

Hodnoty hmotnosti taženého přívěsu jsou
uvedeny ve velkém technickém průkazu vozidla
a na štítku výrobce.
Více informací o technických
charakteristikách vozidla, zejména o
hmotnostech a dovoleném zatížení tažného
zařízení, naleznete v
příslušné části.
Naleznete zde informace o
kapacitách vozidla
z

hlediska tažení přívěsu, karavanu, člunu atd.
Tyto hodnoty jsou rovněž uvedeny v
prodejní
dokumentaci vozidla.
Doporučujeme vám používat originální
tažná zařízení PEUGEOT a příslušné
kabelové svazky, které byly přezkoušeny
a

schváleny již při navrhování vozidla,
a

požádat o montáž tohoto zařízení
dealerskou síť PEUGEOT.
Tato originální tažná zařízení jsou
kompatibilní s funkcí zadního parkovacího
asistenta a
s kamerou pro couvání, je-li vaše
vozidlo takto vybaveno.
Pokud si tažné zařízení necháte namontovat
mimo servisní síť PEUGEOT, musí být tato
montáž bezpodmínečně provedena v
souladu
s
pokyny výrobce vozidla.
Elektromotor
Elektromobil nelze v žádném případě
vybavit tažným zařízením.
Proto není možné tažení nákladního ani
obytného přívěsu.
Tažné zařízení s demontovatelnou koulí
Představení
Tuto originální tažnou kouli lze snadno a rychle
namontovat nebo demontovat. Nejsou k tomu
nutné žádné nástroje.
