2021 Peugeot 308 Ägarmanual (in Swedish)

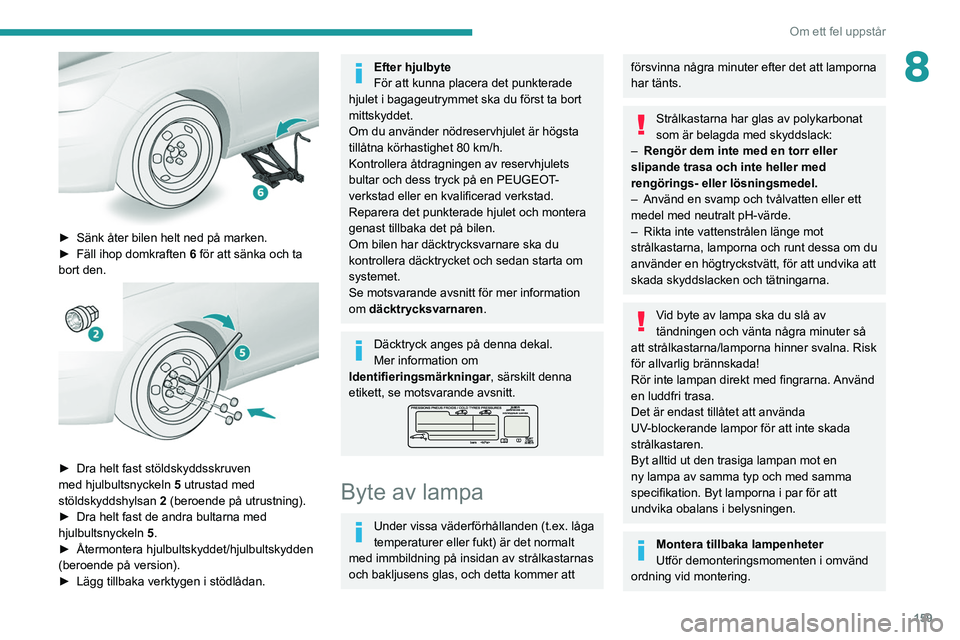

159
Om ett fel uppstår
8

► Sänk åter bilen helt ned på marken.
► Fäll ihop domkraften 6
för att sänka och ta
bort den.


► Dra helt fast stöldskyddsskruven
med hjulbultsnyckeln 5
utrustad med
stöldskyddshylsan 2 (beroende på utrustning).
►

Dra helt fast de andra bultarna med
hjulbultsnyckeln 5

.
►

Återmontera hjulbultskyddet/hjulbultskydden
(beroende på version).
►


Lägg tillbaka verktygen i stödlådan.
Efter hjulbyte
För att kunna placera det punkterade
hjulet i bagageutrymmet ska du först ta bort
mittskyddet.
Om du använder nödreservhjulet är högsta
tillåtna körhastighet 80 km/h.
Kontrollera åtdragningen av reservhjulets
bultar och dess tryck på en PEUGEOT-
verkstad eller en kvalificerad verkstad.
Reparera det punkterade hjulet och montera
genast tillbaka det på bilen.
Om bilen har däcktrycksvarnare ska du
kontrollera däcktrycket och sedan starta om
systemet.
Se motsvarande avsnitt för mer information
om däcktrycksvarnaren .
Däcktryck anges på denna dekal.
Mer information om
Identifieringsmärkningar, särskilt denna
etikett, se motsvarande avsnitt.
Byte av lampa
Under vissa väderförhållanden (t.ex. låga
temperaturer eller fukt) är det normalt
med immbildning på insidan av strålkastarnas
och bakljusens glas, och detta kommer att
försvinna några minuter efter det att lamporna
har tänts.
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
–

Rengör dem inte med en torr eller
slipande trasa och inte heller med
rengörings- eller lösningsmedel.
–


Använd en svamp och tvålvatten eller ett
medel med neutralt pH-värde.
–


Rikta inte vattenstrålen länge mot
strålkastarna, lamporna och runt dessa om du
använder en högtryckstvätt, för att undvika att
skada skyddslacken och tätningarna.
Vid byte av lampa ska du slå av
tändningen och vänta några minuter så
att strålkastarna/lamporna hinner svalna. Risk
för allvarlig brännskada!
Rör inte lampan direkt med fingrarna. Använd
en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation. Byt lamporna i par för att
undvika obalans i belysningen.
Montera tillbaka lampenheter
Utför demonteringsmomenten i omvänd
ordning vid montering.

160
Om ett fel uppstår

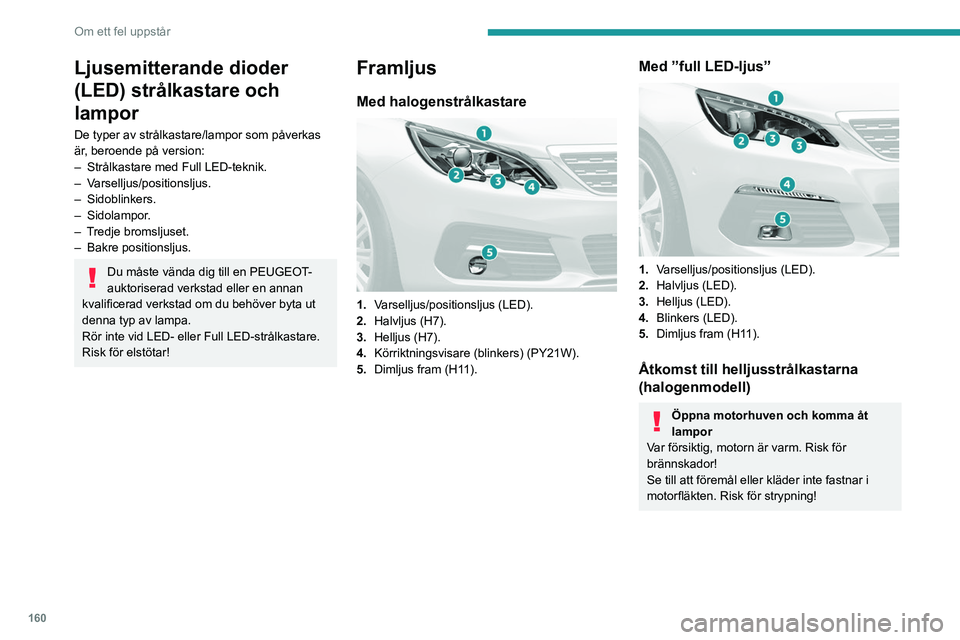

Ljusemitterande dioder
(LED) strålkastare och
lampor
De typer av strålkastare/lampor som påverkas
är, beroende på version:
–
Strålkastare med Full LED-teknik.
–

Varselljus/positionsljus.
–
Sidoblinkers.
–
Sidolampor.
–

T
redje bromsljuset.
–

Bakre positionsljus.
Du måste vända dig till en PEUGEOT-
auktoriserad verkstad eller en annan
kvalificerad verkstad om du behöver byta ut
denna typ av lampa.
Rör inte vid LED- eller Full LED-strålkastare.
Risk för elstötar!
Framljus
Med halogenstrålkastare

1. Varselljus/positionsljus (LED).
2. Halvljus (H7).
3. Helljus (H7).
4. Körriktningsvisare (blinkers) (PY21W).
5. Dimljus fram (H11).
Med ”full LED-ljus”

1.Varselljus/positionsljus (LED).
2. Halvljus (LED).
3. Helljus (LED).
4. Blinkers (LED).
5. Dimljus fram (H11).
Åtkomst till helljusstrålkastarna
(halogenmodell)
Öppna motorhuven och komma åt
lampor
Var försiktig, motorn är varm. Risk för
brännskador!
Se till att föremål eller kläder inte fastnar i
motorfläkten. Risk för strypning!

161
Om ett fel uppstår
8

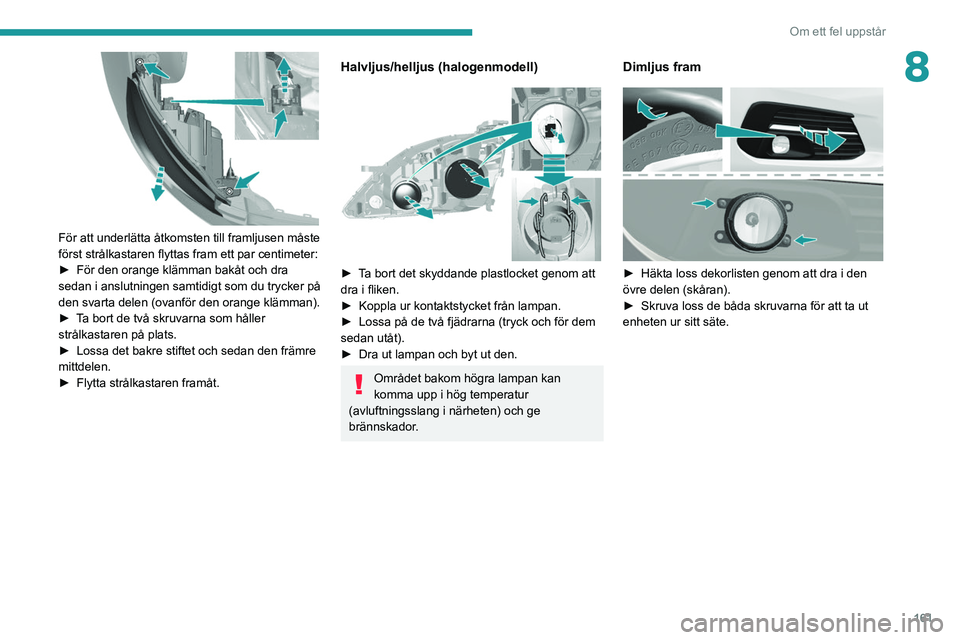

För att underlätta åtkomsten till framljusen måste
först strålkastaren flyttas fram ett par centimeter:
►
För den orange klämman bakåt och dra
sedan i anslutningen samtidigt som du trycker på
den svarta delen (ovanför den orange klämman).
►


T
a bort de två skruvarna som håller
strålkastaren på plats.
►

Lossa det bakre stiftet och sedan den främre
mittdelen.
►


Flytta strålkastaren framåt.
Halvljus/helljus (halogenmodell)


► Ta bort det skyddande plastlocket genom att
dra i fliken.
►
Koppla ur kontaktstycket från lampan.
►


Lossa på de två fjädrarna (tryck och för dem
sedan utåt).
►


Dra ut lampan och byt ut den.
Området bakom högra lampan kan
komma upp i hög temperatur
(avluftningsslang i närheten) och ge
brännskador.
Dimljus fram


► Häkta loss dekorlisten genom att dra i den
övre delen (skåran).
►

Skruva loss de båda skruvarna för att ta ut
enheten ur sitt säte.

162
Om ett fel uppstår
Backljus, blinkersljus (på skärmarna)

► Öppna bagageluckan och ta bort luckan.

► Koppla ur lampans kontaktstycke.
► Ta bort lampans fästmutter.
► Ta försiktigt ut lampan från utsidan.
► Skruva loss lamphållaren genom att vrida ett
kvarts varv och byt ut lampan.

► Koppla från kontakten.
► Skruva loss lamphållaren genom att vrida ett
kvarts varv
.
►

T
a ut lamphållaren.
►

Byt lampan.
Blinkers (modell med halogenlampor)


► Skruva loss lamphållaren genom att vrida ett
kvarts varv .
►

T
a ut lamphållaren.
►

Byt lampan.
Snabbare blinkning hos blinkersen
(vänster eller höger) indikerar fel på en
av lamporna på respektive sida.


Blinkerslampan sitter under den främre lampan.
► Häkta loss dekorlisten genom att dra i den
övre delen (skåran).
►

Skruva loss lamphållaren genom att vrida ett
kvarts varv

.
►

Byt lampan.
Bakljus (sedan)

1. Positionsljus (lysdioder (LED)).
2. Backljus (W16W).
3. Blinkers (PY-21W orange).
4. Bromsljus (lysdioder (LED)).
5. Dimljus (P21W).

163
Om ett fel uppstår

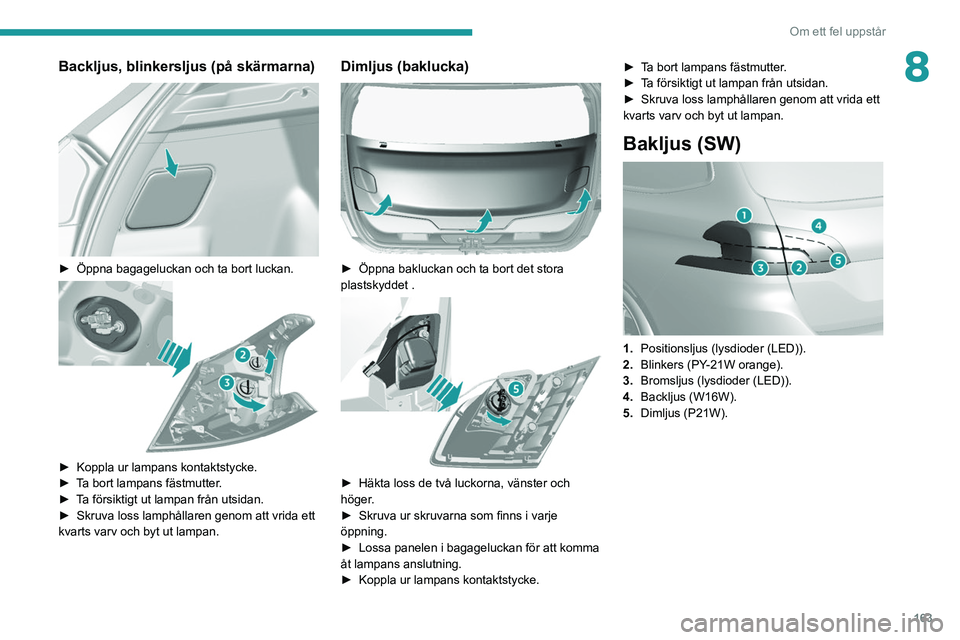

8Backljus, blinkersljus (på skärmarna)

► Öppna bagageluckan och ta bort luckan.

► Koppla ur lampans kontaktstycke.
► T a bort lampans fästmutter.
►

T
a försiktigt ut lampan från utsidan.
►

Skruva loss lamphållaren genom att vrida ett
kvarts varv och byt ut lampan.
Dimljus (baklucka)

► Öppna bakluckan och ta bort det stora
plastskyddet .


► Häkta loss de två luckorna, vänster och
höger .
►

Skruva ur skruvarna som finns i varje
öppning.
►


Lossa panelen i bagageluckan för att komma
åt lampans anslutning.
►


Koppla ur lampans kontaktstycke. ►


T
a bort lampans fästmutter.
►
T
a försiktigt ut lampan från utsidan.
►
Skruva loss lamphållaren genom att vrida ett
kvarts varv och byt ut lampan.
Bakljus (SW)

1. Positionsljus (lysdioder (LED)).
2. Blinkers (PY-21W orange).
3. Bromsljus (lysdioder (LED)).
4. Backljus (W16W).
5. Dimljus (P21W).

164
Om ett fel uppstår
► Koppla ur lampans kontaktstycke.
► Dimljus: lossa lamphållaren genom att trycka
på de två flikarna och byt sedan ut lampan.
► Backljus: vrid lamphållaren ett kvarts varv
och byt ut lampan.
Skyltbelysning (W5W)

► Stick in en liten skruvmejsel i ett av spåren på
det genomskinliga locket.
► Tryck den utåt för att få loss det.
► Ta bort locket.
► Byt ut den defekta lampan.
Tryck fast det genomskinliga locket för att
snäppa fast det.

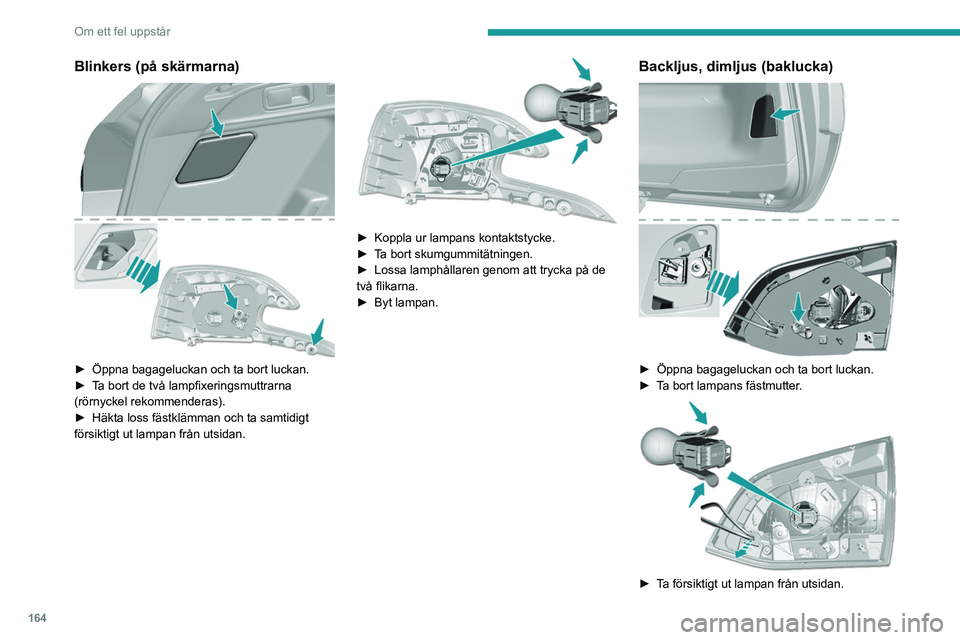

Blinkers (på skärmarna)

► Öppna bagageluckan och ta bort luckan.
► T a bort de två lampfixeringsmuttrarna
(rörnyckel rekommenderas).
►

Häkta loss fästklämman och ta samtidigt
försiktigt ut lampan från utsidan.


► Koppla ur lampans kontaktstycke.
► T a bort skumgummitätningen.
►

Lossa lamphållaren genom att trycka på de
två flikarna.
►


Byt lampan.
Backljus, dimljus (baklucka)

► Öppna bagageluckan och ta bort luckan.
► T a bort lampans fästmutter.


► Ta försiktigt ut lampan från utsidan.

165
Om ett fel uppstår
8► Koppla ur lampans kontaktstycke.
► Dimljus: lossa lamphållaren genom att trycka
på de två flikarna och byt sedan ut lampan.
►

Backljus: vrid lamphållaren ett kvarts varv
och byt ut lampan.
Skyltbelysning (W5W)

► Stick in en liten skruvmejsel i ett av spåren på
det genomskinliga locket.
►

T
ryck den utåt för att få loss det.
►

T
a bort locket.
►

Byt ut den defekta lampan.
T

ryck fast det genomskinliga locket för att
snäppa fast det.

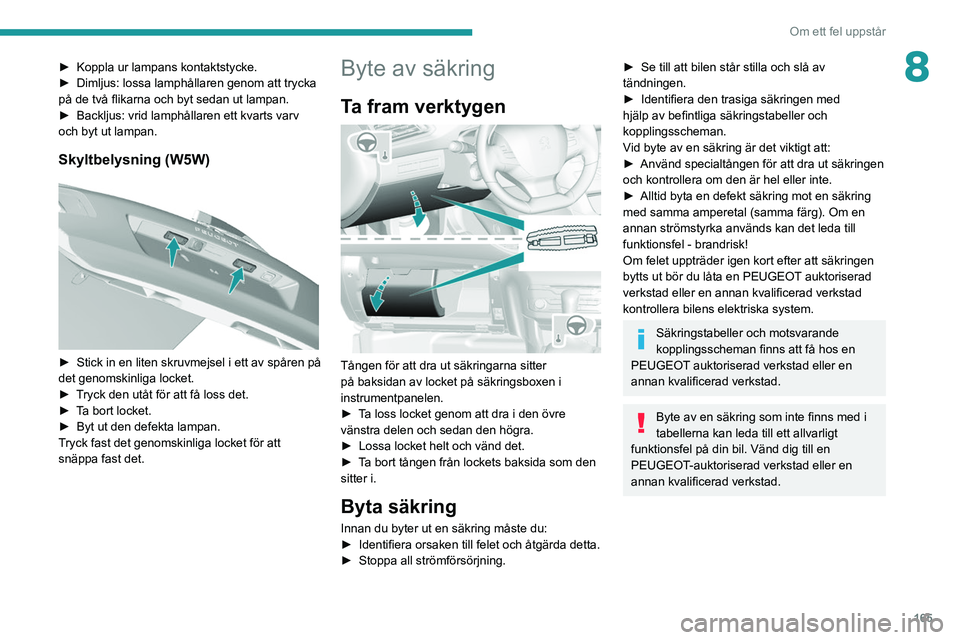

Byte av säkring
Ta fram verktygen

Tången för att dra ut säkringarna sitter
på baksidan av locket på säkringsboxen i
instrumentpanelen.
►

T
a loss locket genom att dra i den övre
vänstra delen och sedan den högra.
►

Lossa locket helt och vänd det.
►


T
a bort tången från lockets baksida som den
sitter i.
Byta säkring
Innan du byter ut en säkring måste du:
► Identifiera orsaken till felet och åtgärda detta.
►

Stoppa all strömförsörjning.
► Se till att bilen står stilla och slå av
tändningen.
►

Identifiera den trasiga säkringen med
hjälp av befintliga säkringstabeller och
kopplingsscheman.
V

id byte av en säkring är det viktigt att:
►

Använd specialtången för att dra ut säkringen
och kontrollera om den är hel eller inte.
►


Alltid byta en defekt säkring mot en säkring
med samma amperetal (samma färg). Om en
annan strömstyrka används kan det leda till
funktionsfel - brandrisk!
Om felet uppträder igen kort efter att säkringen
bytts ut bör du låta en PEUGEOT

auktoriserad
verkstad eller en annan kvalificerad verkstad
kontrollera bilens elektriska system.
Säkringstabeller och motsvarande
kopplingsscheman finns att få hos en
PEUGEOT auktoriserad verkstad eller en
annan kvalificerad verkstad.
Byte av en säkring som inte finns med i
tabellerna kan leda till ett allvarligt
funktionsfel på din bil. Vänd dig till en
PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad.

166
Om ett fel uppstår
SäkringN° Strömstyrka
(A) Funktioner
F23 5 Handskfackslampa,
sminkspegel, främre
och bakre taklampor.
F25/F27 15 Pump för vindrute-
och bakrutespolare.
F26 15 Signalhorn.
F30 15 Torkare bakruta.


Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet, nära
batteriet.


Hel
Trasig

Specialtång
Installation av elektriska tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en PEUGEOT-återförsäljare
eller en annan kvalificerad verkstad innan
du monterar annan elektrisk utrustning eller
tillbehör i bilen.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess föreskrifter - speciellt
om alla anslutna tillbehör tillsammans har en
strömförbrukning på mer än 10 mA.
Säkringar i
instrumentbrädan
Säkringshållaren är placerad i den nedre delen
av instrumentbrädan (på den vänstra sidan).
Så här kommer du åt säkringarna

► Ta loss locket genom att dra i den övre
vänstra delen och sedan den högra.


Säkringstabell
Säkring N° Strömstyrka
(A) Funktioner
F9 5 Larm, nöd- och
assistanssamtal.
F13 5 Backkamera och
parkeringssensorer.
F15 15 12 V-tillbehörshylsa.
F16 15 Cigarrettändare.
F18 20 Pekskärm, CD
spelare, ljud- och
navigationssystem.
F19 5 Regn- och solsensor.
F20 5 Krockkuddar.
F21 5 Instrumentpanel.
F22/F24 30 Inre/yttre lås, fram
och bak.
