2021 JEEP CHEROKEE Instructieboek (in Dutch)

207

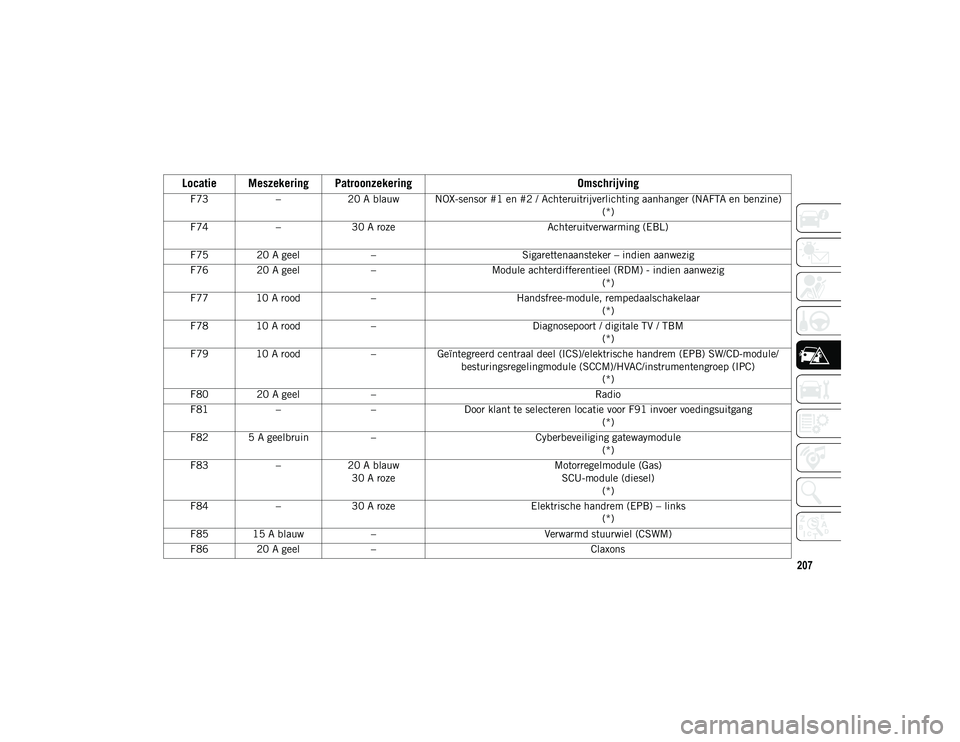

F73–20 A blauw NOX-sensor #1 en #2 / Achteruitrijverlichting aanhanger (NAFTA en benzine)
(*)
F74 –
30 A roze Achteruitverwarming (EBL)
F75 20 A geel –Sigarettenaansteker – indien aanwezig
F76 20 A geel –Module achterdifferentieel (RDM) - indien aanwezig
(*)
F77 10 A rood –Handsfree-module, rempedaalschakelaar
(*)
F78 10 A rood –Diagnosepoort / digitale TV / TBM
(*)
F79 10 A rood –Geïntegreerd centraal deel (ICS)/elektrische handrem (EPB) SW/CD-module/
besturingsregelingmodule (SCCM)/HVAC/instrumentengroep (IPC) (*)
F80 20 A geel – Radio
F81 – –Door klant te selecteren locatie voor F91 invoer voedingsuitgang
(*)
F82 5 A geelbruin –Cyberbeveiliging gatewaymodule
(*)
F83 –20 A blauw
30 A roze Motorregelmodule (Gas)
SCU-module (diesel) (*)
F84 –30 A roze Elektrische handrem (EPB) – links
(*)
F85 15 A blauw –Verwarmd stuurwiel (CSWM)
F86 20 A geel – Claxons
Locatie Meszekering Patroonzekering Omschrijving
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 207

IN GEVAL VAN NOOD/PECH
208
F87– – Niet in gebruik
F88 10 A rood –Verklikker voor de veiligheidsgordels (SBR)/Smart-camera
(*)
F89 10 A rood –Automatische hoogteverstelling koplampen -indien aanwezig- koplamp
F90 – – Niet in gebruik
F91 20 A geel –Aansluitcontact achter – indien aanwezig / door de klant te selecteren
(*)
F92 – – Niet in gebruik
F93 –40 A groen Remsysteemmodule (BSM) – pompmotor
(*)
F94 –30 A roze Elektrische handrem (EPB) – rechts
(*)
F95 10 A rood –Zonnedakmodule / Regensensormodule (LRSM) / elektrochromatische
spiegelmodule (ECMM) / dubbele USB-poort (achterin)/ voedingsuitgang consoleverlichting / digitale TV
F96 10 A rood –Controller van het beveiligingssysteem voor inzittenden (ORC)/(airbag)
(*)
F97 10 A rood –Controller van het beveiligingssysteem voor inzittenden (ORC)/(airbag)
(*)
F98 25 A transparant –Versterker geluidsinstallatie/ANC
Locatie Meszekering Patroonzekering Omschrijving
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 208

209
* 30 amp-minizekering is vervangen door stroomonderbreker van 25 amp.
Interieur, zekeringen
Het zekeringenpaneel in het interieur bevindt zich op de regelmodule carrosserie (BCM) in de passagiersruimte op het linker dashboardpaneel
onder het instrumentenpaneel.F99
– – Niet in gebruik
F100 – – Niet in gebruik
Onderbrekers
CB1 30 amp * Elektrisch verstelbare stoel (bestuurder)
CB2 30 amp * Elektrisch verstelbare stoel (passagier)
CB3 25 amp Elektrisch bediend raam
Locatie Meszekering Omschrijving
F32 10 A rood Interieurverlichting
F36 10 A rood Inbraak module/Sirene - indien aanwezig
F38 20 A geel Alle sloten ontgrendelen
(*)
F43 20 A geel Ruitensproeierpomp vóór
F48 25 A transparant Mistlamp linksachter/rechtsacher - indien aanwezig
F49 7,5 A bruin Lendensteun
F50 7,5 A bruin Draadloze oplaadplaat – indien aanwezig
F51 7,5 A bruin Schakelaar bestuurdersraam/elektrisch bediende buitenspiegels - indien aanwezig
F53 7,5 A bruin UCI-poort (USB en AUX)
F89 10 A rood Portiersloten - bestuurder ontgrendelen
Locatie Meszekering Patroonzekering Omschrijving
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 209

IN GEVAL VAN NOOD/PECH
210(Vervolgd)
WIELEN VERWISSELEN EN
GEBRUIK VAN DE KRIK
Plaats van krik en reservewiel
De krik, wielblokken en het reservewiel zijn
opgeborgen onder de laadvloer achter de
achterbank.
1. Open de achterklep.2. Til de hendel van de laadvloer op, til
vervolgens de afdekking op voor krik en
gereedschap.
Laadvloergreep
3. Verwijder de haak uit de opgeborgen stand aan de achterkant van de laadvloer
en plaats de haak over het bovendeel in
de flens en afdichting. Hierdoor blijft de
bagageruimtevloer omhoog wanneer u de
krik en en het reservewiel pakt.
F91 7,5 A bruin
Mistlamp linksvoor (Low en High Line)
F92 7,5 A bruin Mistlamp rechtsvoor (High Line)
F93 10 A rood Dimlicht rechts
Locatie MeszekeringOmschrijving
WAARSCHUWING!
Probeer geen wiel te verwisselen aan de
zijde van de auto waar ander verkeer
langs rijdt. Ga ver genoeg van de weg af
staan om ongelukken te voorkomen bij
gebruik van de krik of het verwisselen
van een wiel.
Het is gevaarlijk om u onder een opge-
krikte auto te bevinden. De auto kan van
de krik glijden en op u vallen. Dit leidt
tot ernstig letsel. Zorg er daarom voor dat
u met geen enkel lichaamsdeel onder
een opgekrikte auto komt. Als u werk-
zaamheden onder de auto moet
uitvoeren, zet deze dan op een hefbrug.
Start de motor niet en laat deze niet
draaien zolang de auto door een krik
wordt ondersteund.
De krik is uitsluitend bedoeld als gereed-
schap om banden te verwisselen.
Gebruik de krik niet om de auto voor
onderhoudswerkzaamheden omhoog te
brengen. De auto mag alleen op een
stevige en vlakke ondergrond worden
opgekrikt. Vermijd een gladde onder-
grond.
WAARSCHUWING! (Vervolgd)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 210

211
4. Verwijder de bevestiging waarmee de kriken het reservewiel zijn vastgezet.
Bevestiging van krik en reservewiel
5. Verwijder de blokken.
6. Verwijder de schaarkrik en wielsleutel als één geheel van het reservewiel. Draai de
krikschroef naar links om de wielsleutel
los te maken en verwijder de sleutel van
de krik. Montage van krik en gereedschap
OPMERKING:
De krikhendel wordt aan twee bevestigings-
punten aan de zijkant van de krik bevestigd.
Wanneer de krik gedeeltelijk is uitgevouwen,
houdt de spanning tussen de twee bevesti-
gingspunten de krikhendel op zijn plaats.
7. Verwijder het reservewiel.Voorbereidingen voor het opkrikken
1. Parkeer de auto op een stevige en vlakke ondergrond, zo ver mogelijk verwijderd
van de weg. Vermijd een gladde onder-
grond.
2. Schakel de waarschuwingsknipper- lichten in.
3. Trek de handrem aan.
4. Zet de keuzehendel in de stand PARK (P) (automatische versnellingsbak) of in de
stand REVERSE (R) (handgeschakelde
versnellingsbak).
5. Zet de contactschakelaar in de stand OFF.
WAARSCHUWING!
Een losse krik of wiel kan bij een noodstop
of ongeval naar voren schieten en zo de
inzittenden ernstig letsel toebrengen. Berg
de krik en het reservewiel altijd op de
daarvoor bestemde plaatsen op. Laat de
leeggelopen (lekke) band onmiddellijk
repareren of vervangen.
WAARSCHUWING!
Probeer geen wiel te verwisselen aan de
zijde van de auto waar ander verkeer langs
rijdt. Ga ver genoeg van de weg af staan
om ongelukken te voorkomen bij gebruik
van de krik of het verwisselen van een
wiel.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 211

IN GEVAL VAN NOOD/PECH
212
(Vervolgd)
6. Blokkeer de voor- en achterkant van hetwiel schuin tegenover het gebruikte krik-
punt. Wanneer u bijvoorbeeld het rech-
tervoorwiel vervangt, blokkeert u het
linkerachterwiel.
Wielblokken
OPMERKING:
Laat geen passagiers in de auto zitten
wanneer deze wordt opgekrikt of geheven.Instructies bij opkrikken
WAARSCHUWING!
Neem de volgende waarschuwingen in
acht bij het verwisselen van een band, om
persoonlijk letsel of schade aan de auto te
voorkomen:
Parkeer de auto op een stevige en vlakke
ondergrond, zo ver mogelijk verwijderd
van de weg, voordat u de auto opkrikt.
Schakel de waarschuwingsknipper-
lichten in.
Blokkeer het wiel dat zich schuin tegen-
over het te vervangen wiel bevindt.
Trek de handrem stevig aan en zet de
automatische transmissie in de stand
PARK, of zet de handgeschakelde
versnellingsbak in de stand REVERSE
(achteruit).
Start de motor niet en laat deze niet
draaien zolang de auto door een krik
wordt ondersteund.
Laat niemand in de auto zitten zolang
deze door een krik wordt ondersteund.
Begeef u niet onder de auto wanneer
deze door een krik wordt ondersteund.
Als u werkzaamheden onder de auto
moet uitvoeren, zet deze dan op een
hefbrug.
Gebruik de krik alleen op de aangegeven
plaatsen en alleen om de auto op te
krikken voor het verwisselen van banden.
Wees uiterst voorzichtig als u de band
moet verwisselen op of langs de weg.
Om de reservebanden, plat of opge-
blazen, veilig op te bergen, moeten ze
met het ventiel naar beneden gericht
worden opgeborgen.
LET OP!
Probeer niet om de auto op te krikken op
andere plaatsen dan de aangegeven
plaatsen in de instructies voor het
opkrikken van deze auto.
WAARSCHUWING! (Vervolgd)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 212

213
1. Verwijder het reservewiel, de krik, dewielblokken en de wielsleutel.
2. Als de auto aluminium wielen heeft met een sierdop die de wielmoeren bedekt,
moet u met de wielsleutel de dop voor-
zichtig loswrikken voordat u de auto
opkrikt.
3. Voordat u de auto opkrikt, draait u met de wielsleutel de wielmoeren van het wiel
met de lekke band los, zonder de wiel-
moeren te verwijderen. Draai de wiel-
moeren één slag linksom terwijl het wiel
nog op de grond staat. 4. Plaats de krik onder het krikpunt dat zich
het dichtst bij de lekke band bevindt.
Draai de krikschroef rechtsom totdat de
bovenkant van de krik stevig aangrijpt in
het krikpunt op de dorpelbalk, waarbij de
bovenkant van de krik in de uitsparing in
de dorpelbekleding wordt gecentreerd.
Krikpunten
Kriksteunpunt vóór Krikpunt vóór
Kriksteunpunt achter
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 213

IN GEVAL VAN NOOD/PECH
214
Krikpunt achter
5. Krik de auto niet verder op dan nodig is om de lekke band te verwijderen. 6. Verwijder de wielbouten en de band.
7. Verwijder de stelpen van de krik en
schroef de pen in de wielnaaf als
hulmiddel bij het monteren van het reser-
vewiel.
8. Monteer het reservewiel.
Reservewiel monteren OPMERKING:
Installeer geen sierdop of wieldop op
het compacte reservewiel.
Raadpleeg de paragraaf "Banden" in
het hoofdstuk "Service en onderhoud" in het instructieboekje voor aanvul-
lende informatie over het reservewiel,
het gebruik en de werking ervan.
9. Breng de wielbouten aan met het schroe- fraadeinde naar het wiel gericht. Draai de
wielbouten licht aan.
10. Laat de auto zakken tot op de grond door de slinger linksom te draaien.
WAARSCHUWING!
Als u de auto hoger opkrikt dan
noodzakelijk, zal hij minder stabiel staan.
De auto kan van de krik glijden en zo
ernstig letsel veroorzaken. Krik de auto
slechts zo ver op als nodig is om het wiel
te verwijderen.
LET OP!
Monteer het reservewiel met het ventiel
naar buiten gericht. De auto kan
beschadigd raken als het reservewiel op
een verkeerde manier wordt gemonteerd.
WAARSCHUWING!
Om te voorkomen dat de auto door de op
de krik uitgeoefende kracht verschuift,
mogen de wielmoeren pas definitief
worden vastgezet als de auto weer vast op
de grond staat. Als u deze waarschuwing
niet opvolgt, kan dit ernstig letsel tot
gevolg hebben.
