Häiriön sattuessa
8►  Nosta pois plusnavan (+) muovisuojus, jos se kuuluu varustukseen.
► Kytke   laturin   B kaapelit seuraavasti:
•

punainen pluskaapeli (+) akun A

plusnapaan
(+)
•

musta miinuskaapeli (–) auton
maadoituspisteeseen C

.
►  Kun
  lataus   on   valmis,   katkaise   laturin  
B
virta
ennen kaapelien irrottamista akusta A.
Mikäli autossa on tämä tarra, on
käytettävä ainoastaan 12 V:n laturia, jolla
estetään peruuttamattomat vahingot
kytkettyihin sähkölaitteisiin.
24V
12V
Älä koskaan yritä ladata jäätynyttä akkua
– räjähdysvaara!
Jos akku on jäätynyt, tarkistuta se CITROËN-
jälleenmyyjällä tai valtuutetussa korjaamossa,
jossa varmistetaan, että akun sisäiset
komponentit eivät ole vahingoittuneet ja että
akkukotelo ei ole haljennut, jotta myrkyllistä ja
syövyttävää happoa ei pääse vuotamaan.
Akun irrottaminen
Jotta moottorin käynnistykseen vaadittava akun
varaustaso olisi riittävä, suosittelemme akun
irrottamista, jos ajoneuvoa ei käytetä pitkään
aikaan.
Ennen kuin irrotat akun:
►  Sulje
 
kaikki
 
avattavat
 
kohteet
 
(ovet,
 
tavaratila,
 
ikkunat, katto).
► 

Sammuta   kaikki   sähköä   kuluttavat   laitteet  
(audiojärjestelmä, tuulilasinpyyhkimet, ajovalot
jne.).
► 

Katkaise   sytytysvirta   ja   odota   4   minuuttia.
Kun saat akun esiin, riittää, että irrotat plusnavan
(+).
Pika-akkukenkä
Plus-navan (+) irrottaminen

►  Nosta plus-navan (+) muovisuojus,
varustetason mukaan.
►  Nosta
  vipu   A kokonaan kengän B
vapauttamiseksi.
►  Irrota kenkä B nostamalla se irti.
Plus-navan (+) kytkeminen

►  Nosta vipu A kokonaan.
►  Aseta   avattu   kenkä   B uudelleen (+)-napaan.
►  Paina
  kenkä  
B
kokonaan alas.
►  Käännä
  vipu  
A
alas kengän B lukitsemiseksi.
►  Käännä
  alas   plus-navan  
(+)
muovisuojus,
varustetason mukaan.
Älä työnnä vipua väkisin, koska se ei
lukkiudu paikalleen, jos kenkä ei ole
oikein
  paikoillaan;   aloita   toimenpide  
uudelleen.
Jälleenkytkennän jälkeen
Kun akku on kytketty uudelleen kiinni, kytke
sytytysvirta ja odota yksi minuutti ennen
moottorin käynnistämistä, jotta elektroniset
järjestelmät saadaan alustettua.

176
Häiriön sattuessa
Jos tämän toimenpiteen jälkeen esiintyy vähäisiä
häiriöitä, ota yhteys CITROËN-jälleenmyyjään tai
valtuutettuun korjaamoon.
Alusta tietyt laitteet uudelleen katsomalla ohjeet
niitä koskevasta osasta:
–
Kaukosäädin tai elektroninen avain (mallin
mukaan).
–

Kattoluukku.
–

Sähköiset lasinnostimet.
–


Päivämäärä ja aika.
–


Esiasetetut radioasemat.
Stop & Start -järjestelmä ei ehkä toimi
seuraavan käynnistyksen jälkeisellä
ajomatkalla.
Tässä tapauksessa järjestelmä on uudelleen
käytössä vasta auton seisotuksen jälkeen,
jonka kesto riippuu ulkopuolen lämpötilasta
ja akun varaustilasta (noin 8 tuntia
maksimissaan).
Auton hinaaminen
Yleisohjeita
Noudata sen maan lainsäädäntöä, jossa
ajat.
Varmista, että hinaavan auton paino on
suurempi kuin hinattavan auton.
Kuljettajan on oltava hinattavan auton ratissa
ja hänellä on oltava voimassa oleva ajokortti.
Kun autoa hinataan siten, että kaikki pyörät
ovat maassa, on aina käytettävä hyväksyttyä
hinaustankoa. Hihnojen ja köysien käyttö on
tällöin kielletty.
Hinaavan auton tulee lähteä liikkeelle hitaasti.
Kun autoa hinataan moottori sammutettuna,
jarru- ja ohjaustehostimet eivät toimi.
Ammattimaiseen hinauspalveluun on
soitettava:
–

kun auto rikkoutuu moottoritiellä tai
ohituskaistalla
– kun vaihdetta ei pysty asettamaan
vapaalle, ohjausta ei saa vapautettua tai
seisontajarrua ei saa vapautettua lukituksesta
–

jos automaattivaihteistolla varustettua
autoa ei voida hinata moottorin käydessä
–


jos hinataan niin, että vain kaksi pyörää on
maassa
–


jos kyseessä on nelivetoauto
–


jos hyväksyttyä hinauspuomia tms. ei ole.
Ennen kuin autoa hinataan vaihteisto on asetettava vapaalle.
Lisätietoja vapaalle vaihtamisesta on
annettu asiaa käsittelevässä kohdassa.
Sähkömoottori
Sähköautolla ei voida missään
tapauksessa hinata toista autoa.
Sitä voidaan kuitenkin käyttää esimerkiksi
pääsemiseksi pois urasta.
Hinausrajoitukset
Autotyyppi
(moottori/vaihteisto) Etupyörät maassa Takapyörät maassa Kuljetusalusta Neljä pyörää maassa
vetotangolla
Polttomoottori / käsivalintainen


Polttomoottori / automaattinen

Työkalujen sijainti
Hinaussilmukka on sijoitettu työkalusarjaan, joka
on tavaratilassa.
Katso lisätietoja
työkalusarjan käytöstä sitä
koskevasta kohdasta.
Oman auton hinaaminen
Etukiinnityspisteen ottaminen esille:

177
Häiriön sattuessa
8Hinausrajoitukset
Autotyyppi
(moottori/vaihteisto) Etupyörät maassa Takapyörät maassa Kuljetusalusta Neljä pyörää maassa
vetotangolla
Sähkötoiminen


Akun tai sähkökäyttöisen seisontajarrun toimintahäiriö\
n tapahtuessa on välttämätöntä soittaa ammattilaiselle, joka käyttää\
lavettikuljetusta (lukuun
ottamatta käsivalintainen vaihteisto).
Työkalujen sijainti
Hinaussilmukka on sijoitettu työkalusarjaan, joka
on tavaratilassa.
Katso lisätietoja työkalusarjan käytöstä sitä
koskevasta kohdasta.
Oman auton hinaaminen
Etukiinnityspisteen ottaminen esille:

►  Irrota puskurissa oleva peitelevy painamalla sitä vasemmalta.
► 
Vapauta   peitelevy   alaspäin.
Hinausta varten:
►  Kierrä
  hinaussilmukka   paikalleen   vasteeseen  
saakka.
► 

Kiinnitä   hinauspuomi   paikalleen.
►  Aseta
  vaihteisto   vapaalle.
Ohjeiden noudattamatta jättäminen
saattaa johtaa tiettyjen komponenttien
vahingoittumiseen (jarrut, voimansiirto jne.) ja
jarrutusavustimen poissaoloon, kun moottori
käynnistetään seuraavan kerran.
Automaattivaihteisto
Älä koskaan hinaa autoa etupyörät
maassa moottori sammutettuna.
►  Vapauta
  ohjauslukko   ja   vapauta  
seisontajarru.
► 

Kytke   molempien   autojen   hätävilkut   päälle.►  Lähde
  liikkeelle   pehmeästi   ja   aja   alhaisella  
nopeudella vain lyhyt matka.
Toisen auton hinaaminen
Takakiinnityspisteen ottaminen esille:

►  Irrota puskurissa oleva peitelevy painamalla sitä oikealta.
► 
Vedä   peitelevy   alaspäin.
Hinausta varten:

178
Häiriön sattuessa
►  Kierrä hinaussilmukka paikalleen vasteeseen saakka.
► Kiinnitä   hinauspuomi   paikalleen.
►  Kytke
  molempien   autojen   hätävilkut   päälle.
►  Lähde
  liikkeelle   pehmeästi   ja   aja   alhaisella  
nopeudella vain lyhyt matka.

179

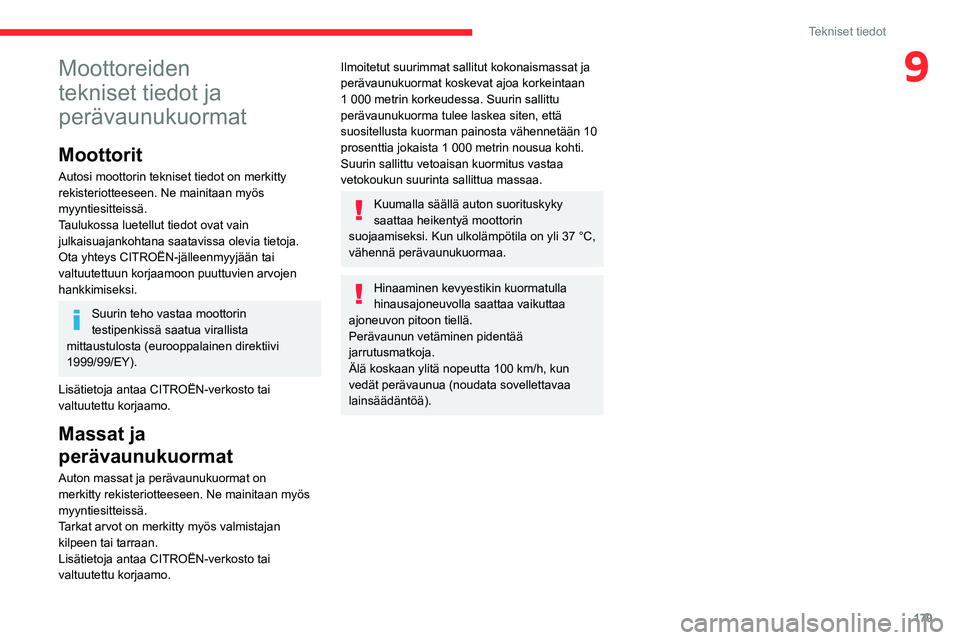

Tekniset tiedot
9Moottoreiden
tekniset tiedot ja
perävaunukuormat
Moottorit
Autosi moottorin tekniset tiedot on merkitty
rekisteriotteeseen. Ne mainitaan myös
myyntiesitteissä.
Taulukossa luetellut tiedot ovat vain
julkaisuajankohtana saatavissa olevia tietoja.
Ota yhteys CITROËN-jälleenmyyjään tai
valtuutettuun korjaamoon puuttuvien arvojen
hankkimiseksi.
Suurin teho vastaa moottorin
testipenkissä saatua virallista
mittaustulosta (eurooppalainen direktiivi
1999/99/EY).
Lisätietoja antaa CITROËN-verkosto tai
valtuutettu korjaamo.
Massat ja
perävaunukuormat
Auton massat ja perävaunukuormat on
merkitty rekisteriotteeseen. Ne mainitaan myös
myyntiesitteissä.
Tarkat arvot on merkitty myös valmistajan
kilpeen tai tarraan.
Lisätietoja antaa CITROËN-verkosto tai
valtuutettu korjaamo.
Ilmoitetut suurimmat sallitut kokonaismassat ja
perävaunukuormat koskevat ajoa korkeintaan
1 000 metrin korkeudessa. Suurin sallittu
perävaunukuorma tulee laskea siten, että
suositellusta kuorman painosta vähennetään 10
prosenttia jokaista 1
000 metrin nousua kohti.
Suurin sallittu vetoaisan kuormitus vastaa
vetokoukun suurinta sallittua massaa.
Kuumalla säällä auton suorituskyky
saattaa heikentyä moottorin
suojaamiseksi.
 
Kun
 
ulkolämpötila
  on  
yli
 
37
 
°C,
 
vähennä perävaunukuormaa.
Hinaaminen kevyestikin kuormatulla
hinausajoneuvolla saattaa vaikuttaa
ajoneuvon pitoon tiellä.
Perävaunun vetäminen pidentää
jarrutusmatkoja.
Älä koskaan ylitä nopeutta 100 km/h, kun
vedät perävaunua (noudata sovellettavaa
lainsäädäntöä).

180
Tekniset tiedot
Moottorit ja perävaunukuormat – diesel
MoottoritBlueHDi 110BlueHDi 130
Vaihteistot BVM6
(6-vaihteinen käsivalintainen) EAT8
(8-vaihteinen automaatti)
Koodit DV5RCe MB6 STTdDV5RC ATN8 STTd
Malliversiotyypit BBYHSABBYHZB
Sylinteritilavuus (cm3) 1 4991 499
Suurin teho: EU-normiston mukainen (kW) 8196
Polttoaine DieselDiesel
Jarrullinen perävaunu (ajoneuvoyhdistelmän suurimman
sallitun kokonaismassan rajoissa) (kg)
kaltevuus 10 % tai 12 % 1 200
1 200
Jarruton perävaunu (kg) 660690
Suurin sallittu aisapaino (kg) 6161
Moottorit ja perävaunukuormat – bensiini
Moottorit PureTech 100 S&S PureTech 130 S&S PureTech 130 S&S PureTech 155 S&S
Vaihteistot BVM6
(6-vaihteinen
käsivalintainen) BVM6
(6-vaihteinen
käsivalintainen) EAT8
(8-vaihteinen automaatti) EAT8
(8-vaihteinen automaatti)
Koodit EB2ADTD_B MB6
STTd EB2ADTS MB6
STTd EB2ADTS ATN8
STTd EB2ADTX ATN8
STTd
Malliversiotyypit BAHNEABAHNSABAHNSBBAHNNB
Sylinteritilavuus (cm
3) 1 1991 1991 1991 199
Suurin teho: EU-normiston mukainen (kW) 75969611 4
Polttoaine LyijytönLyijytönLyijytönLyijytön
Jarrullinen perävaunu (ajoneuvoyhdistelmän suurimman
sallitun kokonaismassan rajoissa) (kg)
kaltevuus 10 % tai 12 % 1
0001
2001
2001
200
Jarruton perävaunu (kg) 640660680670
Suurin sallittu aisapaino (kg) 61616161

181
Tekniset tiedot
9Moottorit ja perävaunukuormat – diesel
MoottoritBlueHDi 110BlueHDi 130
Vaihteistot BVM6
(6-vaihteinen käsivalintainen) EAT8
(8-vaihteinen automaatti)
Koodit DV5RCe MB6 STTdDV5RC ATN8 STTd
Malliversiotyypit BBYHSABBYHZB
Sylinteritilavuus (cm3) 1 4991 499
Suurin teho: EU-normiston mukainen (kW) 8196
Polttoaine DieselDiesel
Jarrullinen perävaunu (ajoneuvoyhdistelmän suurimman
sallitun kokonaismassan rajoissa) (kg)
kaltevuus 10 % tai 12 % 1
2001
200
Jarruton perävaunu (kg) 660690
Suurin sallittu aisapaino (kg) 6161

182
Tekniset tiedot
Mitat (mm)
Mitat on otettu tyhjästä kuormaamattomasta
autosta.





Sähkömoottori
Malliversiotyypit: BCZKXC
Jarrullinen perävaunu (ajoneuvoyhdistelmän suurimman sallitun kok\
onaismassan
rajoissa) (kg)
kaltevuus 10 % tai 12 % 0
Jarruton perävaunu (kg) 0
Suurin sallittu aisapaino (kg) 0
Sähkömoottori
TekniikkaKestomagneetein varustettu synkronimoottori
Suurin teho: EU-normiston mukainen (kW/hv) 100/136
Ajoakusto
Tekniikka Litiumioni
Asennettu kapasiteetti (kWh) 50
Kotitalouslataus Tila 2
Vaihtovirtajännite (AC)
Koko (A) 230 (yksivaihe)
8 tai 16
Nopea lataus Tila 3
Vaihtovirtajännite (AC)
Koko (A) 230 (yksivaihe tai kolmivaihe)
16 tai 32
Erittäin nopea lataus Tila 4
Tasavirtajännite (DC) 400
