2021 CITROEN C4 ESP

126
Jízda
Tento pohled je dostupný pouze v nabídce pro
výběr pohledu.
Vision 360
Vozidlo disponuje přední kamerou v masce
chladiče a zadní kamerou v blízkosti světel
registrační značky.
Systém pomocí těchto kamer zobrazuje blízké
okolí vozidla na dotykové obrazovce a nabízí
pohledy ze zadní části vozidla (pohled dozadu),
když je zařazena zpátečka, a pohledy z přední
části vozidla (pohled dopředu), když je zařazen
neutrál nebo převodový stupeň.
Pohled dozadu

Systém se zaktivuje automaticky při zařazení
zpátečky.
Systém se deaktivuje:
– automaticky při rychlosti vyšší než přibl.
20 km/h,
Režim AUTO

Tento režim je standardně aktivován.
Pomocí senzorů v zadním nárazníku se
pohled automaticky změní z
pohledu dozadu
(standardní) na pohled shora (zvětšený)
na vozidlo, které se přiblíží k
překážce při
manévrování na úrovni červené čáry (méně než
30
cm).
Standardní pohled

Na obrazovce se zobrazuje oblast vzadu za
vozidlem.
Modré čáry 1 znázorňují šířku vozidla
s vyklopenými vnějšími zpětnými zrcátky; jejich
směr se mění podle polohy volantu.
Červená čára 2 znázorňuje vzdálenost 30
cm
od zadního nárazníku, dvě modré čáry 3 a 4
znázorňují vzdálenost 1
m, resp. 2 m.
Tento pohled je dostupný v
režimu AUTO nebo
v
nabídce pro výběr pohledu.
Pohled zoomu

Kamera zaznamenává okolí vozidla během
manévru a generuje pohled shora na zadní část
vozidla v jeho blízkosti. To umožňuje provádět
manévr s
vozidlem a přitom se vyhýbat blízkým
překážkám v
jeho okolí.
Tento pohled je dostupný v
režimu AUTO nebo
v
nabídce pro výběr pohledu.
Překážky se mohou zdát vzdálenější než
skutečně jsou.
Během manévru je důležité sledovat
obě strany vozidla ve vnějších zpětných
zrcátkách.
Další údaje o okolí vozidla poskytuje i
parkovací asistent.
Pohled 180°

Pohled 180° usnadňuje vycouvání z parkovacího
místa – umožňuje zobrazit přibližování vozidel,
chodců a cyklistů.
T
ento pohled není doporučen pro celkové
manévrování.
Obsahuje 3 oblasti: levou A, prostřední B a
pravou C.

128
Jízda
něj pomáhá vozidlo zaparkovat otáčením volantu
příslušným směrem, zatímco řidič ovládá směr
jízdy, řazení převodových stupňů, akceleraci a
brzdění.
Aby řidiči pomohl tento manévr sledovat, systém
automaticky spustí zobrazení z funkce Top Rear
Vision nebo Vision 360 a zaktivuje parkovací
asistent.
Systém měří volná parkovací místa a počítá
vzdálenosti k překážkám pomocí ultrazvukových
snímačů vestavěných do předního a zadního
nárazníku vozidla.


Systém asistuje u těchto manévrů:
A.vjezd na podélné parkovací místo,
B. výjezd z podélného parkovacího místa,
C. vjezd na příčné parkovací místo.
Funkce
► Přijíždíte-li k parkovacímu místu, zpomalte na
rychlost vozidla 30 km/h a nižší.
Aktivace funkce
Funkce se aktivuje v nabídce Vozidlo /
Světla pro řízení na dotykové obrazovce.
Standardní pohled

Na obrazovce se zobrazí zóna před vozidlem.
Oranžové čáry 1 znázorňují šířku vozidla
s
vyklopenými vnějšími zpětnými zrcátky; jejich
směr se mění podle polohy volantu.
Červená čára 2 představuje vzdálenost 30
cm
od předního nárazníku; dvě oranžové čáry 3 a 4
představují vzdálenost 1
m, resp. 2 m.
Tento pohled je dostupný v
režimu AUTO nebo
v
nabídce pro výběr pohledu.
Pohled zoomu

Kamera zaznamenává okolí vozidla při
manévrování, aby vytvořila pohled shora na
zadní část vozidla v jeho bezprostředním okolí.
Umožňuje tak manévrovat s
vozidlem s ohledem
na blízkost okolních překážek.
Tento pohled je dostupný v
režimu AUTO nebo
v
nabídce pro výběr pohledu.
Překážky se mohou zdát vzdálenější než
skutečně jsou.
Během manévru je důležité kontrolovat
obě strany vozidla ve vnějších zpětných
zrcátkách.
Informace o okolí vozidla jsou také doplněny
parkovacím asistentem.
Pohled 180°

Pohled 180° usnadňuje vyjet z parkovacího
místa při jízdě vpřed a přitom mít přehled o
přibližování jiných vozidel, cyklistů nebo chodců.
T
ento pohled není doporučen pro celkové
manévrování.
Sestává ze 3 oblastí: levé A, prostřední B a
pravé C.
Tento pohled je dostupný pouze jeho zvolením
v
nabídce změny pohledu.
Park Assist
Další informace viz Všeobecná doporučení
k použití jízdních a manévrovacích asistentů .
Tento systém poskytuje aktivní pomoc při
parkování: detekuje parkovací místo a pak do

doporuuje

Kompatibilita paliv
Benzinová paliva splňující normu EN228 a
obsahující max. 5 %, resp. 10 % ethanolu.

Motorová nafta splňující normy EN590, EN16734
a EN16709 a obsahující max. 7 %, 10 %, 20 %,
resp. 30 % methylesteru řepkového oleje.
Jakékoli použití (i příležitostné) paliv B20 či B30
podléhá zvláštním podmínkám údržby, které se
označují jako „náročné podmínky“.

Parafínová motorová nafta splňující normu
EN15940.
Je přísně zakázáno používat jakýkoli jiný
druh (bio)paliva (jako je čistý nebo
ředěný rostlinný či živočišný olej, topný olej
atd.) (riziko poškození motoru a palivového
systému).
Je povoleno použití pouze těch aditiv do
paliva, která splňují normu B715001
(benzin) nebo B715000 (motorová nafta).
S MAZIVY TOTAL QUARTZ
DOPLOVÁNÍ
S DVROU
Ji\037 v\355ce ne\037 50 let vyzn\341vaj\355 spole\036nosti T
CITRO\313N spole\036n\351 hodnoty: dok
a technologick\351 inovace.
V
maziv T
vozidel CITRO\313N, kter\351 jsou d\355ky nim je\232t\033
\372sporn\033j\232\355 a
\232etrn\033j\232\355 k \037ivotn\355mu prost\035ed\355.
T
CITRO\313N testuj\355 spolehlivost a v\375k
sv\375ch produkt\034 p\035i extr\351mn\355ch podm\355nk\341ch
motoristick\351ho sportu.
Pi servisu svého vozidlo zvolte maziva TOTAL
QUARTZ a
získáte jistotu optimální ivotnosti
a
výkonu motoru.

133
Praktické informace
7Kompatibilita paliv
Benzinová paliva splňující normu EN228 a
obsahující max. 5 %, resp. 10 % ethanolu.

Motorová nafta splňující normy EN590, EN16734
a EN16709 a obsahující max. 7 %, 10 %, 20 %,
resp. 30
% methylesteru řepkového oleje.
Jakékoli použití (i příležitostné) paliv B20 či B30
podléhá zvláštním podmínkám údržby, které se
označují jako „náročné podmínky“.

Parafínová motorová nafta splňující normu
EN15940.
Je přísně zakázáno používat jakýkoli jiný
druh (bio)paliva (jako je čistý nebo
ředěný rostlinný či živočišný olej, topný olej
atd.) (riziko poškození motoru a palivového
systému).
Je povoleno použití pouze těch aditiv do
paliva, která splňují normu B715001
(benzin) nebo B715000 (motorová nafta).
Motorová nafta při nízkých
teplotách
Při teplotách pod 0 °C by tvorba parafínů v
motorové naftě letního typu mohla bránit správné
činnosti motoru. Za těchto teplotních podmínek
používejte motorovou naftu zimního typu a
udržujte nádrž plnou na více než 50
%.
Aby se při teplotách pod -15
°C nevyskytovaly
problémy se startováním, je nejlepší zaparkovat
vozidlo pod přístřešek (do vyhřívané garáže).
Cestování v zahraničí
Určitá paliva by mohla poškodit motor
vašeho vozidla.
V některých zemích může být nutné použití
zvláštního typu paliva (specifické oktanové
číslo, specifický obchodní název... ) pro
zajištění řádné funkce motoru vozidla.
Bližší informace si vyžádejte v
naší značkové
prodejní a servisní síti.
Tankování
Objem palivové nádrže: přibližně 50 litrů.
Hladina rezervy: přibližně 6 litrů.
Nízká hladina paliva
Při dosažení nízké hladiny paliva se na
přístrojové desce rozsvítí tato kontrolka
spolu se zobrazením zprávy a
zvukovým
signálem. Když se poprvé rozsvítí, zbývá
přibližně 6
litrů paliva.
Dokud se nedoplní dostatek paliva, rozsvítí se
při každém zapnutí zapalování tato kontrolka
spolu se zobrazením zprávy a
zvukovým
signálem. Tato zpráva a zvukový signál se
budou při jízdě opakovat s
rostoucí četností
odpovídající poklesu hladiny paliva směrem k

0
.
Musíte co nejdříve doplnit palivo, aby nedošlo
k
jeho vyčerpání.
Více informací o vyčerpání paliva (vznětový
motor) viz příslušná kapitola.
Malá šipka vedle této kontrolky označuje,
na které straně vozidla se nachází klapka
plnicího hrdla palivové nádrže.
Stop & Start
Nikdy nedoplňujte palivo s aktivovaným
režimem STOP; vždy musíte vypnout
zapalování.
Doplňování paliva
Při doplňování paliva je třeba načerpat alespoň
5 litrů paliva, aby palivoměr zaznamenal změnu.
Otevření uzávěru plnicího hrdla může vydat
zvuk způsobený nasátím vzduchu. Tento podtlak
je normální a je způsoben těsností palivového
okruhu.
Pro zcela bezpečné doplnění paliva:
►

Vždy vypněte motor
.

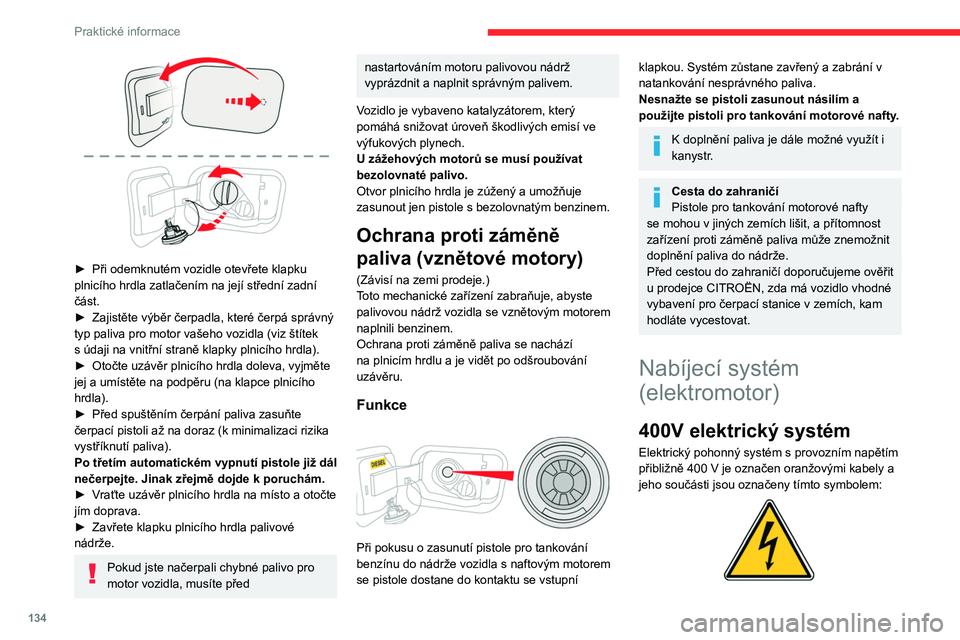

134
Praktické informace

► Při odemknutém vozidle otevřete klapku
plnicího hrdla zatlačením na její střední zadní
část.
►

Zajistěte výběr čerpadla, které čerpá správný
typ paliva pro motor vašeho vozidla (viz štítek
s

údaji na vnitřní straně klapky plnicího hrdla).
►

Otočte uzávěr plnicího hrdla doleva, vyjměte
jej a umístěte na podpěru (na klapce plnicího
hrdla).
►


Před spuštěním čerpání paliva zasuňte
čerpací pistoli až na doraz (k

minimalizaci rizika
vystříknutí paliva).
Po třetím automatickém vypnutí pistole již dál
nečerpejte. Jinak zřejmě dojde k
poruchám.
►

V
raťte uzávěr plnicího hrdla na místo a otočte
jím doprava.
►

Zavřete klapku plnicího hrdla palivové
nádrže.
Pokud jste načerpali chybné palivo pro
motor vozidla, musíte před
nastartováním motoru palivovou nádrž
vyprázdnit a naplnit správným palivem.
Vozidlo je vybaveno katalyzátorem, který
pomáhá snižovat úroveň škodlivých emisí ve
výfukových plynech.
U zážehových motorů se musí používat
bezolovnaté palivo.
Otvor plnicího hrdla je zúžený a umožňuje
zasunout jen pistole s
bezolovnatým benzinem.
Ochrana proti záměně
paliva (vznětové motory)
(Závisí na zemi prodeje.)
Toto mechanické zařízení zabraňuje, abyste
palivovou nádrž vozidla se vznětovým motorem
naplnili benzinem.
Ochrana proti záměně paliva se nachází
na plnicím hrdlu a je vidět po odšroubování
uzávěru.
Funkce

Při pokusu o zasunutí pistole pro tankování
benzínu do nádrže vozidla s naftovým motorem
se pistole dostane do kontaktu se vstupní
klapkou. Systém zůstane zavřený a zabrání v
natankování nesprávného paliva.
Nesnažte se pistoli zasunout násilím a
použijte pistoli pro tankování motorové nafty
.
K doplnění paliva je dále možné využít i
kanystr.
Cesta do zahraničí
Pistole pro tankování motorové nafty
se mohou v
jiných zemích lišit, a přítomnost
zařízení proti záměně paliva může znemožnit
doplnění paliva do nádrže.
Před cestou do zahraničí doporučujeme ověřit
u prodejce CITROËN, zda má vozidlo vhodné
vybavení pro čerpací stanice v
zemích, kam
hodláte vycestovat.
Nabíjecí systém
(elektromotor)
400V elektrický systém
Elektrický pohonný systém s provozním napětím
přibližně 400 V je označen oranžovými kabely a
jeho součásti jsou označeny tímto symbolem:


Během použití a po vypnutí zapalování
může být hnací ústrojí elektrického
vozidla horké.
Dodržujte varovné zprávy uvedené na
štítcích, zejména uvnitř poklopu.
Veškeré práce na elektrickém systému
vozidla (včetně akumulátoru pohonu,
konektorů, oranžových kabelů a dalších
součástí viditelných zevnitř či zvenku) nebo
jeho úpravy jsou přísně zakázány. Hrozí riziko
vážných popálenin či potenciálně fatálního
úrazu elektrickým proudem (zkrat / usmrcení
elektrickým proudem)!
V případě problému se vždy obraťte na
prodejce CITROËN nebo kvalifikovaný servis.


Tento štítek je určen výhradně pro použití hasiči a údržbářskými službami v případě
jakékoli práce na vozidle.
Zařízení vyobrazeného na tomto štítku se
nesmějí dotýkat žádné jiné osoby.

138
Praktické informace
Pokud indikátor nezhasne, obraťte se na
prodejce CITROËN či kvalifikovaný servis.
Při zapojení nabíjecího kabelu do domácí
zásuvky se krátce rozsvítí všechny indikátory.
Pokud se žádné indikátory nerozsvítí,
zkontrolujte jistič domácí zásuvky:
–
Pokud došlo k
vypnutí jističe, požádejte
revizního elektrotechnika o kontrolu vhodnosti
elektrického systému a případné provedení
potřebných oprav.
–

Pokud k
vypnutí jističe nedošlo, přestaňte
používat nabíjecí kabel a obraťte se na dealera
vozidel CITROËN nebo kvalifikovaný servis.
Štítek řídicí jednotky – doporučení
Před použitím si přečtěte příručku.
1. Nesprávné použití tohoto nabíjecího kabelu
může způsobit požár, poškození majetku
nebo vážné zranění či usmrcení elektrickým
proudem! 2.
Vždy používejte správně uzemněnou
síťovou zásuvku chráněnou zařízením se
zbytkovým proudem 30 mA.
3. Vždy používejte elektrickou zásuvku
chráněnou vhodným jističem pro jmenovitý
proud el. obvodu.
4. Elektrická zásuvka, zástrčka a kabely
nesmějí nést hmotnost řídicí jednotky.
5. Je-li tento nabíjecí kabel vadný nebo
jakýmkoli způsobem poškozený, nikdy jej
nepoužívejte.
6. Tento nabíjecí kabel nikdy nezkoušejte
opravit ani otevřít. V nabíjecím kabelu
nejsou žádné opravitelné díly - je-li
poškozený, vyměňte jej za nový.
7. Tento nabíjecí kabel nikdy neponořujte do
vody.
8. Tento nabíjecí kabel nikdy nepoužívejte
spolu s prodlužovacím kabelem, rozdvojkou,
měničem napětí ani poškozenou elektrickou
zásuvkou.
9. Zástrčku nikdy neodpojujte ze zásuvky za
účelem zastavení nabíjení. 10.
Jsou-li síťová zásuvka nebo nabíjecí kabel
horké na dotek, okamžitě zastavte nabíjení
zamknutím a odemknutím vozidla pomocí
klíče dálkového ovladače.
11 . Tento nabíjecí kabel obsahuje součásti,
které mohou způsobit elektrický oblouk či
jiskry. Nevystavujte jej hořlavým parám.
12. Tento nabíjecí kabel používejte pouze
s vozidly CITROËN.
13. Kabel nikdy nezapojujte do síťové zásuvky
(ani jej nevytahujte ze síťové zásuvky)
mokrýma rukama.
14. Je-li konektor zamknutý do vozidla, nikdy jej
nevytahujte násilím.
Štítek řídicí jednotky – Stav kontrolek
Stav kontrolky
Nesvítí

Svítí

Bliká

POWER CHARGE FAULT SymbolPopis

Řídicí jednotka není připojená ke zdroji elektrické
energie nebo elektrická energie není k dispozici
ze sítě.

150
Praktické informace
Vznětový motor

1.Nádrž na kapalinu ostřikovačů
2. Nádrž na chladicí kapalinu motoru
3. Nádrž na brzdovou kapalinu
4. Akumulátor / pojistky
5. Odděleně umístěný ukostřený pól (-)
6. Pojistková skříňka
7. Vzduchový filtr
8. Uzávěr plnicího otvoru motorového oleje
9. Měrka motorového oleje
Palivový okruh vznětového motoru
Tento systém je pod velmi vysokým
tlakem.
Veškeré práce smějí provádět výhradně
pracovníci prodejce CITROËN nebo
autorizovaného servisu.
Elektromotor

1. Nádrž na kapalinu ostřikovačů
2. Nádrž na chladicí kapalinu motoru (pouze
hladina)
3. Nádrž na brzdovou kapalinu
4. Akumulátor/pojistky
5. Odděleně umístěný ukostřený pól (-)
6. Pojistková skříňka
7. 400V elektrický okruh
8. Nouzový jistič pro záchranné složky a
techniky údržby
Více informací o nabíjecím systému
(elektromotor) viz příslušná kapitola.
Kontrola hladin náplní
Zkontrolujte hladiny všech následujících kapalin
podle plánu údržby stanoveného výrobcem. V
případě potřeby kapalinu doplňte, pokud není
výslovně uvedeno jinak.
V
případě velkého úbytku kapaliny nechte
příslušný okruh prověřit v
servisu sítě CITROËN
nebo v
jiném odborném servisu.
Kapaliny musí splňovat požadavky
určené výrobcem vozidla a jeho motoru.
Při práci pod kapotou motoru buďte velmi
opatrní, protože některé části motoru
mohou být velmi horké (nebezpečí popálení)
a

ventilátor se může kdykoliv rozeběhnout
(i

při vypnutém zapalování).
Použité látky
Zabraňte dlouhodobému styku
upotřebeného oleje a dalších provozních
kapalin s
kůží.
Tyto kapaliny jsou většinou zdraví škodlivé, či
přímo žíravé.
Nevylévejte použitý olej ani kapaliny do
kanalizačního potrubí či na zem.
Použitý olej nalijte do určených
nádob v
servisu sítě CITROËN nebo
v

kvalifikovaném servisu.
Motorový olej
Hladina oleje se kontroluje alespoň 30
minut po vypnutí motoru a na
vodorovném povrchu – buď pomocí ukazatele
hladiny oleje na přístrojové desce při zapnutém
zapalování (u vozidel vybavených elektrickým
měřidlem) anebo pomocí měrky oleje.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Hladinu oleje doporučujeme kontrolovat a olej
popřípadě doplnit každých 5 000 km.
Do motorového oleje nikdy nepřidávejte
žádná aditiva, aby se zachovala
spolehlivost motoru a systému regulace
emisí.
Kontrola pomocí měrky oleje
Umístění měrky oleje viz obrázek příslušného
motorového prostoru.
► Uchopte měrku oleje za její barevný úchyt a
celou ji vytáhněte.
► Otřete konec měrky oleje čistou látkou, která
nepouští vlákna.


► Zasuňte měrku oleje zpět až na doraz a pak ji
znovu vytáhněte a vizuálně zkontrolujte hladinu
oleje. Správná hladina oleje se nachází mezi
značkami A (max) a B (min).
Nestartujte motor, je-li hladina oleje:
– nad značkou A: obraťte se na prodejce
CITROËN nebo kvalifikovaný servis;
– pod značkou B: ihned doplňte motorový olej.

152
Praktické informace
Po snížení tlaku sejměte uzávěr a doplňte
kapalinu.
(Elektromotor)
Nedoplňujte chladicí kapalinu.
Pokud se hladina nachází v blízkosti
rysky MIN, nebo dokonce pod ní, je nutné
kontaktovat dealera značky CITROËN nebo
kvalifikovaný servis.
Kapalina ostřikovačů
Kapalinu průběžně doplňujte.
Specifikace kapaliny do ostřikovačů
Do nádržky na kapalinu do ostřikovačů je nutné
dolévat předem připravenou směs.
V zimě (za teplot pod bodem mrazu) musí
být v zájmu ochrany komponent systému
(čerpadlo, nádrž, trubičky, trysky) použita vhodná
nemrznoucí směs odpovídající dané teplotě.
Za žádných okolností nedolévejte čistou
vodu (riziko zamrznutí, zanášení
vápencovými usazeninami atd.).
AdBlue® (BlueHDi)
Při dosažení hladiny rezervy se spustí výstraha.
Další informace o indikátorech a zejména
ukazatelích dojezdové vzdálenosti pro kapalinu
AdBlue najdete v příslušné kapitole.
Abyste zabránili zablokování vozidla v
souladu
s
předpisy, musíte doplnit nádrž AdBlue.
Další informace o kapalině AdBlue
® (BlueHDi) a
zejména o doplňování kapaliny AdBlue najdete v
příslušné kapitole.
Kontroly
Není-li výslovně uvedeno jinak, kontrolujte tyto
součásti v souladu s plánem servisních prohlídek
výrobce a podle vašeho motoru.
Jinak je nechte zkontrolovat prodejcem
CITROËN nebo kvalifikovaným servisem.
Používejte pouze výrobky doporučené
společností CITROËN nebo výrobky
rovnocenné kvality a specifikace.
Pro optimalizaci činnosti důležitých součástí,
jako jsou součásti v
brzdovém systému,
společnost CITROËN vybírá a nabízí velmi
specifické výrobky.
12V akumulátor
Akumulátor nevyžaduje žádnou údržbu. I tak je třeba pravidelně kontrolovat
dotažení šroubových svorek (u
verzí bez
rychlosvorek) a
čistotu připojovacích míst.
Více informací a opatření, která je třeba
podniknout před zahájením úkonů na
12V akumulátoru
, naleznete v příslušné
kapitole.
Verze vozidel vybavené systémem Stop
& Start pracují s 12V olověným
akumulátorem se specifickou technologií
a

charakteristikami.
Vyměněn smí být pouze v
servisu sítě
CITROËN nebo v
jiném kvalifikovaném
servisu.
Filtr v kabině
V závislosti na prostředí a způsobu
používání vozidla (vysoká prašnost, jízdy
po městě.), vyměňujte ho případně dvakrát
častěji.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být
příčinou nepříjemných pachů.
Filtr vzduchový
V závislosti na prostředí a způsobu
používání vozidla (vysoká prašnost, jízdy
po městě.), vyměňujte ho případně dvakrát
častěji.
Olejový filtr
Olejový filtr vyměňujte při každé výměně
motorového oleje.
Filtr pevných částic
(vznětový motor)
Dočasné rozsvícení této výstražné
kontrolky spolu s výstražnou zprávou
indikuje začínající ucpání filtru pevných částic.
Jakmile to dopravní situace dovolí, regenerujte
filtr souvislou jízdou o rychlosti alespoň 60 km/h,
dokud výstražná kontrolka nezhasne.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo na volnoběh si můžete za
výjimečných okolností všimnout výstupu
vodní páry z výfuku v průběhu akcelerace.
Tyto emise nemají žádný dopad na chování
vozidla ani na životní prostředí.
Nové vozidlo
Během několika úvodních operací
regenerace filtru pevných částic můžete ucítit
pach „spálení“. To je zcela normální.
Mechanická převodovka
Převodovka nevyžaduje žádnou údržbu
(výměna oleje se neprovádí).
