2021 CITROEN C4 technické parametry

3
Obsah






Rozpoznávání a doporučení rychlostního
omezení 99
Omezovač rychlosti 103
Tempomat - specifická doporučení 104
Tempomat 105
Highway Driver Assist 106
Adaptivní tempomat 107
Asistent pro jízdu v

pruzích 111
Aktivní systém varování před neúmyslným
opuštěním jízdního pruhu
11 5
Sledování mrtvého úhlu 11 8
Active Safety Brake s

Výstraha při nebezpečí
kolize a Inteligentní asistent nouzového
brzdění
11 9
Detekce nedostatečné koncentrace 122
Parkovací asistent 123
Top Rear Vision - Vision 360 124
Top Rear Vision 125
Vision 360 127
Park Assist 128
7Praktické informaceKompatibilita paliv 133
Tankování 133
Ochrana proti záměně paliva
(vznětové motory)
134
Nabíjecí systém (elektromotor) 134
Nabíjení akumulátoru pohonu (elektromotor) 140
Tažné zařízení 143
Tažné zařízení s rychle odpojitelnou koulí 144
Střešní lišty 147
Sněhové řetězy 147
Režim úspory energie 148
Kapota motoru 148
Motorový prostor 149
Kontrola hladin náplní 150
Kontroly 152
AdBlue® (BlueHDi) 154
Jízda na volnoběh 156
Doporučení pro péči a údržbu 156
8Porucha na cestěVýstražný trojúhelník 158
Úplné vyčerpání paliva (vznětový motor) 158
Sada nářadí 158
Sada pro dočasnou opravu pneumatiky 159
Rezervní kolo 162
Výměna žárovky 164
Výměna pojistky 168
12V baterie / baterie příslušenství 171
Tažení vozidla 174
9Technické parametryParametry motorů a hmotnosti přívěsu 177
Zážehové motory 178
Vznětové motory 179
Elektromotor 180
Rozměry 181
Identifikační prvky 181
10 BLUETOOTH audiosystém s dotykovouobrazovkou
První kroky 182
Ovládací prvky na volantu 182
Nabídky 183
Rádio 184
Rádio DAB (Digital Audio Broadcasting) 185
Média 186
Telefon 187
Nastavení 189
Časté otázky 189
11CITROËN Connect NavPrvní kroky 192
Ovládací prvky na volantu 193
Nabídky 193
Hlasové povely 195
Navigace 198
Připojená navigace 201
Aplikace 203
Rádio 206
Rádio DAB (Digital Audio Broadcasting) 207
Média 207
Telefon 209
Nastavení 212
Časté otázky 213
 ■
Abecední rejstřík
bit.ly/helpPSA
Přístup k dalším videím

144
Praktické informace
namontovat prodejcem CITROËN či
kvalifikovaným servisem.
Nejsou-li namontovány prodejcem CITROËN,
musejí být stále namontovány podle pokynů
výrobce vozidla.
Během použití schváleného tažného systému
se automaticky deaktivují některé funkce
jízdních či manévrovacích asistentů.
Další informace o jízdě s tažným zařízením
připojeným k
přívěsu a související funkci
řízení stability přívěsu viz příslušná kapitola.
Dodržujte maximální povolené tažné
zatížení, jak je uvedeno v
technickém
průkazu vozidla, na štítku výrobce a v
kapitole
Technické parametry této příručky.
Používáte-li příslušenství připojené
k
tažnému zařízení (např. nosiče jízdních
kol, tažné boxy):
–

dodržujte maximální povolené zatížení na
kouli;
–


nepřepravujte více než 3
jízdní kola.
Při nakládání jízdních kol na nosič jízdních kol
nad tažnou koulí vždy umístěte nejtěžší jízdní
kola co nejblíže k
vozidlu.
Dodržujte platnou legislativu v zemi, ve
které řídíte.

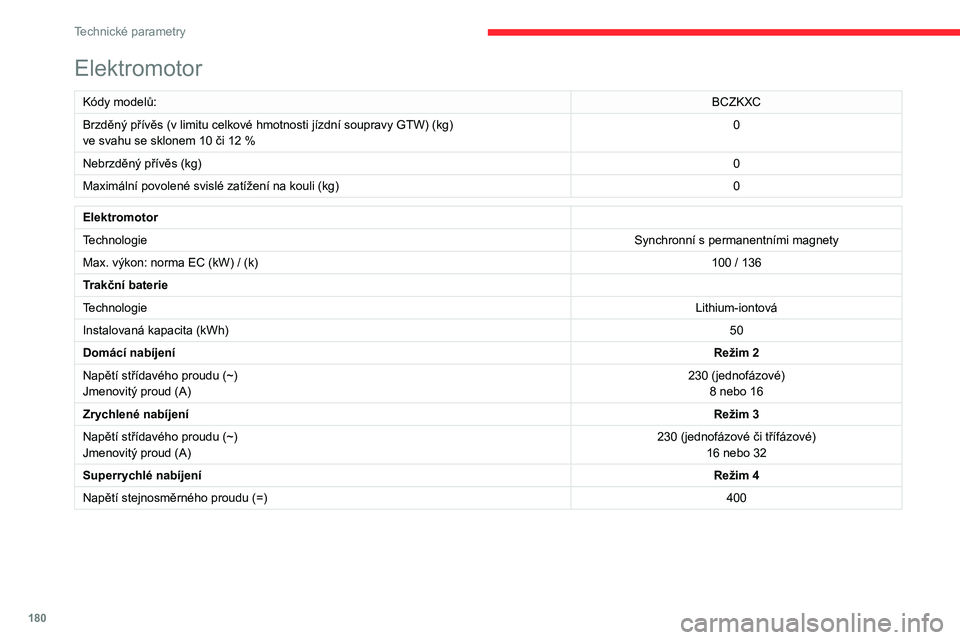

Elektromotor
Elektromobil nelze v žádném případě
vybavit tažným zařízením.
Proto není možné tažení nákladního ani
obytného přívěsu.
Tažné zařízení s rychle odpojitelnou koulí
Představení
Montáž a demontáž tohoto originálního tažného
zařízení se provádí bez nářadí.


1. Držák
2. Ochranná zátka
3. Připojovací objímka
4. Pojistné oko
5. Odnímatelná kulová hlavice
6. Kolečko zamknutí / odemknutí
7. Bezpečnostní zámek s
klíčem
8.Štítek k označení referencí klíče

A.Zamknutá poloha ( zelené značky jsou proti
sobě); kolečko doléhá na kulovou hlavici (bez
mezery).
B. Odemknutá poloha ( červená značka je proti
zelené značce); kolečko nedoléhá na kulovou
hlavici (mezera přibl. 5
mm).
Nalepte přiložený štítek na dobře
viditelné místo blízko držáku nebo do
zavazadlového prostoru.
S kabelovým svazkem tohoto zařízení
nejsou kompatibilní přívěsy se světly
LED.
Pro úplné zajištění bezpečnosti při jízdě
s tažným zařízením viz příslušná
kapitola.
Před každým použitím
Ověřte, že je tažné zařízení správně
namontováno a zkontrolujte následující body:
– Zelená značka na kolečku je vyrovnána se
zelenou značkou na dílu kulové hlavice.
– Kolečko je v kontaktu s dílem kulové
hlavice (poloha A).
– Zámek bezpečnostního klíče je uzavřen a
klíč je vytažen. S kolečkem již není možno
manipulovat.
– Kulovou hlavicí nelze v držáku vůbec
pohnout – zkuste jí zahýbat rukou.
Není-li kulová hlavice zamknutá, může dojít
k odpojení přívěsu - riziko nehody!
Během používání
Když je na kulové hlavici přívěs či nosič
nákladu, nikdy neuvolňujte systém zamykání.
Nikdy nepřekračujte maximální povolené
zatížení vozidla: celkovou hmotnost jízdní
soupravy (GTW).
Vždy dodržujte maximální povolené zatížení
na tažném zařízení: je-li překročeno, může
dojít k odpojení tohoto zařízení od vozidla -
riziko nehody!
Před jízdou zkontrolujte seřízení sklonu
světlometů a ověřte, že správně fungují světla
na přívěsu.
Více informací o seřízení sklonu světlometů
viz příslušná kapitola.

177
Technické parametry
9Parametry motorů
a hmotnosti přívěsu
Motory
Parametry motoru jsou uvedeny v osvědčení
o registraci vozidla a v prodejní dokumentaci.
V tabulkách se uvádějí pouze hodnoty dostupné
v čase publikování.
Pokud potřebujete získat chybějící hodnoty,
obraťte se dealera značky CITROËN nebo
kvalifikovaný servis.
Maximální výkon odpovídá hodnotě
homologované na zkušební motorové
stolici podle podmínek stanovených
evropskou legislativou (směrnice 1999/99/
ES).
Další informace vám poskytne prodejce
CITROËN nebo autorizovaný servis.
Hmotnosti vozidla
a taženého přívěsu
Maximální hmotnosti vozidla a taženého přívěsu
jsou uvedeny v
osvědčení o registraci vozidla
a
v prodejní dokumentaci.
Tyto hodnoty se nacházejí také na štítku výrobce
vozidla.
Další informace vám poskytne prodejce
CITROËN nebo autorizovaný servis.
Uvedené hodnoty nejvyšší hmotnosti jízdní
soupravy (GTW) a
hmotnosti taženého přívěsu
platí do nadmořské výšky 1 000 m. Hodnotu
hmotnosti taženého přívěsu je třeba na každých
dalších 1
000 metrů snížit o 10 %.
Maximální povolené svislé zatížení na kouli
odpovídá hmotnosti přípustného zatížení
uvedené na tažném zařízení.
Při vysokých venkovních teplotách může
být v zájmu ochrany motoru omezen
výkon vozidla. Pokud venkovní teplota
překračuje 37
°C, snižte hmotnost taženého
přívěsu.
Tažení přívěsu – i s málo zatíženým vozidlem – může způsobit zhoršení jeho
jízdní stability.
Tažení přívěsu prodlužuje brzdnou dráhu
vozidla.
Při tažení nepřekračujte rychlost 100
km/h (a
dodržujte také místní předpisy).

178
Technické parametry
Motory a hmotnosti taženého přívěsu - vznětový motor
MotorBlueHDi 110BlueHDi 130
Převodovka BVM6
(Manuál. 6stupňová) EAT8
(Automatická 8stupňová)
Kód DV5RCe MB6 STTdDV5RC ATN8 STTd
Kódy modelů BBYHSABBYHZB
Zdvihový objem (cm³) 1 4991 499
Max. výkon: norma EC (kW) 8196
Palivo Motorová naftaMotorová nafta
Brzděný přívěs (v limitu celkové hmotnosti jízdní soupravy
GTW) (kg)
ve svahu se sklonem 10 či 12 % 1 200
1 200
Nebrzděný přívěs (kg) 660690
Maximální povolené svislé zatížení na kouli (kg) 6161
Motory a hmotnosti taženého přívěsu - zážehový motor
Motory PureTech 100 S&S PureTech 130 S&S PureTech 130 S&S PureTech 155 S&S
Převodovka BVM6
(Manuální
6stupňová) BVM6
(Manuální
6stupňová) EAT8
(Automatická 8stupňová) EAT8
(Automatická 8stupňová)
Kód EB2ADTD_B MB6
STTd EB2ADTS MB6
STTd EB2ADTS ATN8
STTd EB2ADTX ATN8
STTd
Kódy modelů BAHNEABAHNSABAHNSBBAHNNB
Zdvihový objem (cm
3) 1 1991 1991 1991 199
Max. výkon: norma EC (kW) 75969611 4
Palivo Bezolovnatý benzin Bezolovnatý benzin Bezolovnatý benzin Bezolovnatý benzin
Brzděný přívěs (v

limitu celkové hmotnosti jízdní soupravy
GTW) (kg)
Ve svahu se sklonem 10 či 12
% 1
0001
2001
2001
200
Nebrzděný přívěs (kg) 640660680670
Maximální povolené svislé zatížení na kouli (kg) 61616161

179
Technické parametry
9Motory a hmotnosti taženého přívěsu - vznětový motor
MotorBlueHDi 110BlueHDi 130
Převodovka BVM6
(Manuál. 6stupňová) EAT8
(Automatická 8stupňová)
Kód DV5RCe MB6 STTdDV5RC ATN8 STTd
Kódy modelů BBYHSABBYHZB
Zdvihový objem (cm³) 1
4991
499
Max. výkon: norma EC (kW) 8196
Palivo Motorová naftaMotorová nafta
Brzděný přívěs (v
limitu celkové hmotnosti jízdní soupravy
GTW) (kg)
ve svahu se sklonem 10 či 12
% 1
2001
200
Nebrzděný přívěs (kg) 660690
Maximální povolené svislé zatížení na kouli (kg) 6161

180
Technické parametry
Rozměry (v mm)
Tyto rozměry byly měřeny u nezatíženého vozidla.





(OHNWURPRWRU
.yG\PRGHO
$ %&=.;&
%U]G
\fQ

181
Technické parametry
9Rozměry (v mm)
Tyto rozměry byly měřeny u nezatíženého
vozidla.






* Přiklopená zrcátka
** Elektrické verze
Identifikační prvky
Různé viditelné prvky pro identifikaci a vyhledání
vozidla.


A. Identifikační číslo vozidla (VIN) pod
kapotou.
Vyraženo na podvozku.
B. Identifikační číslo vozidla (VIN) na palubní
desce.
Vytištěno na samolepicím štítku, který je vidět
skrz čelní sklo.
C. Štítek výrobce vozidla.
Upevněn na pravých dveřích.
Obsahuje tyto údaje:
–
název výrobce,
–


číslo ES schválení typu celého vozidla,
–


identifikační číslo vozidla (VIN),
–


celková hmotnost vozidla (GVW),
–


celková hmotnost jízdní soupravy (GTW),
–


maximální hmotnost na přední nápravu,
–


maximální hmotnost na zadní nápravu.
D. Štítek s

údaji o pneumatikách / kódem
laku.
Upevněn na dveřích řidiče.
Obsahuje tyto údaje o pneumatikách:
–

Tlaky vzduchu v
pneumatikách pro nezatížené
a zatížené vozidlo.
–

Specifikace pneumatik sestávající z
rozměrů a
typu i údajů o přípustném zatížení a rychlosti.
–

Tlak huštění rezervního kola.
Indikuje také kód barvy laku.
Vozidlo může být z výroby osazeno
pneumatikami s vyššími hodnotami
zatížení a rychlosti, než jaké jsou uvedeny na
štítku, aniž by to ovlivnilo tlak vzduchu (u
studených pneumatik).
V případě změny typu pneumatik se
informujte u dealera značky CITROËN o
typech pneumatik schválených pro dané
vozidlo.
