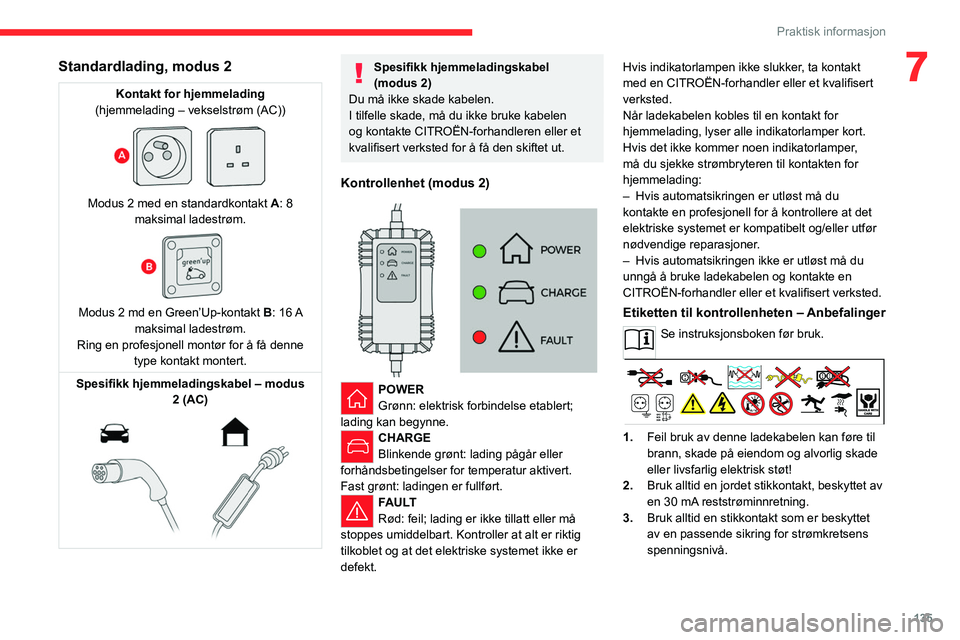

Praktisk informasjon
7Standardlading, modus 2
Kontakt for hjemmelading
(hjemmelading – vekselstrøm (AC))


Modus 2 med en standardkontakt A: 8
maksimal ladestrøm.


Modus 2 md en Green’Up-kontakt B: 16 A
maksimal ladestrøm.
Ring en profesjonell montør for å få denne type kontakt montert.
Spesifikk hjemmeladingskabel – modus 2 (AC)


Spesifikk hjemmeladingskabel
(modus 2)
Du må ikke skade kabelen.
I tilfelle skade, må du ikke bruke kabelen
og kontakte CITROËN-forhandleren eller et
kvalifisert verksted for å få den skiftet ut.
Kontrollenhet (modus 2)


POWER
Grønn: elektrisk forbindelse etablert;
lading kan begynne.
CHARGE
Blinkende grønt: lading pågår eller
forhåndsbetingelser for temperatur aktivert.
Fast grønt: ladingen er fullført.
FAULT
Rød: feil; lading er ikke tillatt eller må
stoppes umiddelbart. Kontroller at alt er riktig
tilkoblet og at det elektriske systemet ikke er
defekt. Hvis indikatorlampen ikke slukker, ta kontakt
med en CITROËN-forhandler eller et kvalifisert
verksted.
Når ladekabelen kobles til en kontakt for
hjemmelading, lyser alle indikatorlamper kort.
Hvis det ikke kommer noen indikatorlamper,
må du sjekke strømbryteren til kontakten for
hjemmelading:
–

Hvis automatsikringen er utløst må du
kontakte en profesjonell for å kontrollere at det
elektriske systemet er kompatibelt og/eller utfør
nødvendige reparasjoner
.
–
Hvis automatsikringen ikke er utløst må du
unngå å bruke ladekabelen og kontakte en
CITROËN-forhandler eller et kvalifisert verksted.
Etiketten til kontrollenheten – Anbefalinger
Se instruksjonsboken før bruk.
1. Feil bruk av denne ladekabelen kan føre til
brann, skade på eiendom og alvorlig skade
eller livsfarlig elektrisk støt!
2. Bruk alltid en jordet stikkontakt, beskyttet av
en 30 mA reststrøminnretning.
3. Bruk alltid en stikkontakt som er beskyttet
av en passende sikring for strømkretsens
spenningsnivå.

136
Praktisk informasjon
4.Vekten på kontrollenheten må ikke bæres av
stikkontakten, pluggen eller kablene.
5. Denne ladekabelen skal aldri brukes hvis
den er defekt eller skadet på noen måte.
6. Aldri forsøk å åpne eller reparere denne
ladekabelen. Den inneholder ingen
reparerbare deler – bytt ut ladekabelen hvis
den er skadet.
7. Aldri nedsenk ladekabelen i vann.
8. Bruk aldri denne ladekabelen med
en skjøteledning, en multistikkontakt,
konverteringsadapter eller en skadet
stikkontakt.
9. Ikke trekk ut kontakten fra veggen for å
stoppe ladingen. 10.
Stopp ladingen med én gang ved å
låse og deretter låse opp bilen med
fjernkontrolltasten, hvis ladekabelen eller
stikkontakten føles svært varm ved berøring.
11 . Denne ladekabelen inneholder komponenter
som kan forårsake lysbuer eller gnister. Skal
ikke eksponeres for brannfarlig damp.
12. Denne ladekabelen skal bare brukes på
CITROËN-biler.
13. Aldri plugg kabelen inn i et veggstøpsel
(eller trekk den ut) med våte hender.
14. Ikke tving kontakten dersom den er låst i
bilen.Etikett for kontrollenhet – Status for
indikatorlamper
Indikatorlampens
tilstand
Off


On

Blinker

POWER CHARGE FAULT SymbolBeskrivelse

Ikke koblet til strømforsyningen eller strømmen er
ikke tilgjengelig fra infrastrukturen.


(grønt)


(grønt)


(rød)


Kontrollenheten utfører for øyeblikket en selvtest.


(grønt)


Koblet til bare infrastrukturen eller til infrastrukturen
og det elektriske kjøretøyet (EV), men ingen lading
pågår.

137
Praktisk informasjon
7POWERCHARGE FAULT SymbolBeskrivelse

(grønt)


(grønt)



Koblet til strømforsyningen og det elektriske
kjøretøyet (EV).
EV-en er ladet eller i en oppvarmingsfase.


(grønt)


(grønt)



Koblet til strømforsyningen og det elektriske
kjøretøyet (EV).
EV venter på lading, eller ladingen av EV er
fullført.


(rød)


Funksjonssvikt i kontrollenhet. Ingen lading tillatt.
Hvis en feilindikator vises igjen etter en manuell
tilbakestilling, må kontrollenheten kontrolleres av
en CITROËN-forhandler før neste lading.


(grønt)


(grønt)


(rød)


Kontrollenheten er i diagnosemodus.
Manuell tilbakestillingsprosedyre
Kontrollenheten kan tilbakestilles ved å koble fra ladekontakten og v\
eggkontakten samtidig.
Sett så støpslet tilbake i kontakten i veggen først. Du finner ytterligere opplysninger i instruksjonsboken.

138
Praktisk informasjon
Økt ladeeffekt, modus 3
Enhet for økt ladeeffekt (Wallbox)
(Økt ladeeffekt – enfaset eller trefaset vekselstrøm (AC))


Avhengig av versjon, i modus 3 med en enhet for økt ladeeffekt(Wallbox): 32 En maksimal ladestrøm.
Ladekabel, modus 3 (AC)


Enhet for økt ladeeffekt (Wallbox)
Ikke demonter eller modifiser
ladeenheten – fare for elektrisk støt og/eller
brann!
Se bruksanvisningen til ladeenhetens
produsent for anvisninger for bruk.
Rask lading, modus 4
Hurtigladestasjon
(hurtiglading – likestrøm (DC))


Ladekabel, modus 4 (AC)
(integrert i hurtigladestasjonen)


Bruk bare hurtigladestasjoner der
kabellengden ikke overstiger 30 meter.
Lading av drivbatteriet
(elektrisk)
For å lade opp, kobler du kjøretøyet til en
strømforsyning hjemme (hjemme- eller
økt ladeeffekt) eller til en hurtigladestasjon
(hurtiglading).
For full ladning, følg den ønskede
ladeprosedyren uten å stoppe den, til den
avsluttes automatisk. Lading kan skje
enten øyeblikkelig eller utsettes (unntatt
hurtigladestasjon, modus 4).
Du kan stoppe hjemme- eller økt ladeeffekt
når som helst ved opplåsing av kjøretøyet
og fjerning av støpselet. For hurtiglading, se
hurtigladestasjonen.
Du finner mer informasjon om ladedisplayene på
instrumentpanelet og berøringsskjermen i det
aktuelle avsnittet.
Det er også mulig å overvåke
ladefremdriften med
MyCitroën-applikasjonen.
For mer informasjon om

Fjernfunksjonene,
se tilhørende avsnitt.
Som et sikkerhetsmål vil motoren ikke
starte hvis ladekabelen er koblet til
kontakten på bilen. Det vises en advarsel på
instrumentpanelet.
Kjøling av fremdriftsbatteriet
Kjøleviften i motorrommet tennes under
lading for å kjøle den interne laderen og
drivbatteriet.
Kjøretøy immobilisert i 1 til 12
måneder
Lad ut drivbatteriet til 2 eller 3 bar på
ladenivåindikatoren på instrumentpanelet.
Ikke koble fra ladekabelen.
Parker alltid kjøretøyet et sted med
temperaturer mellom -10 °C and 30 °C
(parkering på et sted med ekstreme
temperaturer kan skade drivbatteriet).
Koble kabelen fra (+)-terminalen på
tilbehørsbatteriet i motorrommet.
Koble en 12 V batterilader til (+)- og
(-)-terminaler på tilbehørsbatteriet ca. hver
tredje måned for å lade opp tilbehørsbatteriet
igjen og vedlikeholde en driftsspenning.
Forholdsregler
Elektriske biler utvikles i samsvar med
retningslinjene for maksimale elektromagnetiske
felt utstedt av International Commission on
Non-Ionizing Radiation Protection (ICNIRP-
retningslinjene fra 1998).
Brukere av pacemakere eller tilsvarende
utstyr
De elektriske bilene har blitt utviklet i
samsvar med retningslinjene for
maksimale elektromagnetiske felt utstedt av
International Commission on Non-Ionizing
Radiation Protection (ICNIRP-retningslinjene fra
1998).
Hvis i tvil
Hjemme- eller hurtiglading : ikke
vær inne i eller i nærheten av bilen, eller i
nærheten av ladekabelen eller ladeenheten,
selv i kort tid.

139
Praktisk informasjon
7Ikke koble fra ladekabelen.
Parker alltid kjøretøyet et sted med
temperaturer mellom -10 °C and 30 °C
(parkering på et sted med ekstreme
temperaturer kan skade drivbatteriet).
Koble kabelen fra (+)-terminalen på
tilbehørsbatteriet i motorrommet.
Koble en 12 V batterilader til (+)- og
(-)-terminaler på tilbehørsbatteriet ca. hver
tredje måned for å lade opp tilbehørsbatteriet
igjen og vedlikeholde en driftsspenning.
Forholdsregler
Elektriske biler utvikles i samsvar med
retningslinjene for maksimale elektromagnetiske
felt utstedt av International Commission on
Non-Ionizing Radiation Protection (ICNIRP-
retningslinjene fra 1998).
Brukere av pacemakere eller tilsvarende
utstyr
De elektriske bilene har blitt utviklet i
samsvar med retningslinjene for
maksimale elektromagnetiske felt utstedt av
International Commission on Non-Ionizing
Radiation Protection (ICNIRP-retningslinjene fra
1998).
Hvis i tvil
Hjemme- eller hurtiglading : ikke
vær inne i eller i nærheten av bilen, eller i
nærheten av ladekabelen eller ladeenheten,
selv i kort tid.
Hurtiglading : ikke bruk systemet selv og
unngå offentlige hurtigladestasjoner. Forlat
området og be en tredjepart om å lade bilen.
For hjemmelading eller økt ladeeffekt
Før lading
Avhengig av kontekst:
►

Kontroller at det elektriske systemet
som skal brukes, tilfredsstiller gjeldende
standarder og er kompatibelt med kjøretøyet.
►


En profesjonell elektriker skal installere
støpsel for hjemmelading eller enhet for økt
ladeeffekt (W

allbox), som er kompatible med
bilen.
Du bør helst bruke den tilgjengelige
ladekabelen som tilbehør.
For ytterligere informasjon kan du ta kontakt
med en CITROËN-forhandler eller et
kvalifisert verksted.
(Under lading)
Når ladingen pågår, vil opplåsing av
kjøretøyet føre til at ladingen stopper.
Hvis ikke noen dører åpnes (dør eller
bakluke) eller støpselet, låses kjøretøyet
igjen etter 30 sekunder og ladingen fortsetter
automatisk.
Aldri arbeid under panseret:
–

Noen områder forblir veldig varme, selv
en time etter at ladingen er ferdig – fare for
brannskader!
– Viften kan starte når som helst – fare for
kutt eller kvelning!
Etter lading
Sjekk at ladeluken er lukket.
La ikke ledningen være tilkoblet den
elektriske kontakten – risiko for kortslutning
eller dødelig elektrisk strømstøt ved kontakt
eller inntrengning av vann!
For hurtiglading
Før lading
Kontroller at hurtigladestasjon og
ladekabelen er kompatible med bilen.
Hvis utetemperaturen er under:
–

0 °C, kan ladetidene være lengre.
–


-20°C, er det fremdeles mulig å lade, men
ladetidene kan bli enda lengre (batteriet må
varmes opp først).
Etter lading
Sjekk at ladeluken er lukket.
Tilkobling
► Før lading, sjekk at girvelgeren er i modus P,
ellers er det ikke mulig å lade.
►

Åpne ladeluken med trykknappen, og
kontroller at det ikke finnes fremmedlegemer på
ladekontakten.

140
Praktisk informasjon
Hjemmelading, modus 2



► Koble ladekabelen fra kontrollenheten til
kontakten for hjemmeladning.
Når tilkoblingen er opprettet, tennes alle
indikatorlampene på kontrollenheten, deretter
lyser bare
POWER-indikatorlampen grønt.
►

Fjern beskyttelsesdekslet til ladekontakten.
►


Sett støpslet inn i ladekontakten.
Ladestart bekreftes av blinkende grønne
CHARGE

indikatorlamper i klaffen, deretter de
på kontrollenheten.
Hvis dette ikke skjer, har ikke ladingen startet.
Start prosedyren på nytt og kontroller at alle
tilkoblingene sitter korrekt.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Når ladingen er fullført og mens
ladekabelen fremdeles er tilkoblet, vil
åpning av førerdøren vise ladenivået på
instrumentpanelet i omtrent 20 sekunder.
Økt ladeeffekt, modus 3

► Følg brukerinstruksjonene for enheten for økt
ladeeffekt (W allbox).
►

Fjern beskyttelsesdekslet til ladekontakten.
►


Sett støpslet inn i ladekontakten.
Start på lading bekreftes ved at lade
indikatorlampen i luken blinker grønt.
Hvis dette ikke er tilfelle, har ladingen ikke
startet. Start prosedyren på nytt og kontroller at
tilkoblingen er riktig.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Hurtiglading, modus 4

► Avhengig av versjon, fjern
beskyttelsesdekselet fra den nedre delen av
kontakten.
► Følg instruksjonene for bruk av
hurtigladestasjonen og koble kabelen fra
hurtigladestasjonen til bilens kontakt.
At ladingen startes bekreftes av den blinkende
grønne ladeindikatorlampen i klaffen.
Hvis dette ikke er tilfelle, har ikke ladingen
startet. Start da prosedyren på nytt, og forsikre
deg om at forbindelsen er ordentlig opprettet.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Utsatt ladning
Innstillinger
► I menyen Energi på
berøringsskjermen, velg siden Lade.
►

Still inn starttid for ladingen.
►


T

rykk på OK.
Innstillingen lagres i systemet.
Du kan også programmere funksjonen for
utsatt ladning når som helst med en
smarttelefon, i applikasjonen MyCitroën.
For mer informasjon om

Fjernfunksjonene , se
tilhørende avsnitt.
Aktivering
Utsatt ladning er bare mulig med modus
2 og 3.
►

Etter å ha programmert den utsatte ladingen,
kobler du bilen til ønsket ladeutstyr

.


► Trykk på denne knappen innen ett minutt
for å aktivere systemet (bekreftet av at
ladeindikatorlampen lyser i blått).
Frakobling

Før støpslet kobles fra ladekontakten:
► Hvis bilen er ulåst: lås den og lås den
deretter opp igjen .
► Hvis bilen er låst: Lås den opp.
Den røde indikatorlampen i luken slukkes for å
bekrefte at ladestøpslet er ulåst.
► Fjern støpselet innen 30 sekunder.
Ladeindikatorlampen lyser hvitt.
Når selektiv dørlåsing er aktivert trykker
du to ganger på opplåsningsknappen for
å koble fra ladestøpselet.
Når ladingen er fullført slukker den
grønne indikatorlampen i klaffen etter ca.
2 minutter.

141
Praktisk informasjon
7

► Trykk på denne knappen innen ett minutt
for å aktivere systemet (bekreftet av at
ladeindikatorlampen lyser i blått).
Frakobling

Før støpslet kobles fra ladekontakten:
► Hvis bilen er ulåst: lås den og lås den
deretter opp igjen .
►

Hvis bilen er låst: Lås den opp.
Den røde indikatorlampen i luken slukkes for å
bekrefte at ladestøpslet er ulåst.
►


Fjern støpselet innen 30 sekunder

.
Ladeindikatorlampen lyser hvitt.
Når selektiv dørlåsing er aktivert trykker
du to ganger på opplåsningsknappen for
å koble fra ladestøpselet.
Når ladingen er fullført slukker den
grønne indikatorlampen i klaffen etter ca.
2 minutter.
Hjemmelading, modus 2
Slutten av ladingen bekreftes når den grønne
CHARGE indikatorlampen på kontrollenheten og
den grønne ladelampen i klaffen tennes.
►

Sett på plass beskyttelsesdekselet på
ladekontakten og lukk ladeluken.
►


Koble ladekabelen fra kontrollenhetens ende
fra kontakten for hjemmelading.
Økt ladeeffekt, modus 3
Slutten på ladingen indikeres av
ladekontrollenheten og fast lys fra den grønne
indikatorlampen i ladeluken.
►

Heng opp kontakten på ladeenheten, og lukk
ladeluken.
Hurtiglading, modus 4
Slutt på ladingen indikeres av laderen og fast lys
fra den grønne indikatorlampen i ladeluken.
► Du kan også stoppe ladingen ved å
trykke på denne knappen i klaffen (bare i
modus 4).
►

Heng opp kontakten på laderen.
►


A

vhengig av versjon: Sett beskyttelsesdekslet
på nederste del og lukk ladeluken.
Når ladestøpselet er koblet fra, indikerer
en melding på instrumentpanelet at
ladingen er fullført, selv om ladestøpselet ble
koblet fra før full lading ble fullført.
Tilhengerfeste
Lastfordeling
► Plasser lasten i tilhengeren slik at de tyngste
gjenstandene befinner seg nærmest mulig
akselen og slik at kuletrykket nærmer seg
maksimum, uten at det overskrides.
Lufttettheten minsker med høyde, og dermed
reduseres motorytelsen. Den maksimale
belastningen må reduseres med 10 % per 1000
meter høyde.
Bruk originalt tilhengerfeste og
tilhengerkontakt, godkjent av CITROËN.
Vi anbefaler å få dem montert av en
CITROËN-forhandler eller av et kvalifisert
verksted.
Hvis monteringen ikke foretas av en
CITROËN-forhandler, må den foretas i
henhold til bilprodusentens anvisninger.
Visse funksjoner som hjelper med styring eller
manøvrering, deaktiveres automatisk når det
brukes med et godkjent tilhengerfeste.
For mer informasjon om kjøring med tilhenger
og

stabilitetskontoll for tilhenger , se
tilsvarende avsnitt.
Overhold maksimal godkjent
tilhengervekt, som angitt på kjøretøyets
vognkort, på produsentens merking og i
Tekniske data-delen av denne håndboken.

142
Praktisk informasjon
Hvis du bruker tilbehør festet til
tilhengerfestet (f.eks. sykkelstativ,
tilhengere):
–

Overhold maksimal tillatt kuletrykk.
–


Ikke transporter mer enn 3 sykler
.
Når du laster sykler på et sykkelstativ over
kulen, må du plassere de tyngste syklene så
nær bilen som mulig.
Overhold lovgivningen i landet der du
kjører.
Elektrisk motor
Et elektrisk kjøretøy kan ikke under noen
omstendigheter utstyres med taueanordning.
Det er derfor ikke mulig å trekke en tilhenger
eller campingvogn.
Tilhengerfeste med avtakbar kule
Presentasjon
Ingen verktøy er nødvendig for å montere eller
demontere dette originale tilhengerfestet.


1. Holder
2. Beskyttelsesplugg
3. Tilkoblingskontakt
4. For sikkerhetskrok
5. Avtagbar kule
6. Låse/låse opp hjul
7. Sikkerhetslås med nøkkel
8. Merke for notering av nøkkelreferanser


A. Låst posisjon ( grønt merke ovenfor
hverandre): låsehjulet er i kontakt med
tilhengerkulen (ingen klaring).
B. Ulåst posisjon ( rødt merke ovenfor det
grønne merket): låsehjulet er ikke lenger
i kontakt med tilhengerkulen (klaring på
omtrent 5 mm).
Fest den vedlagte etiketten på et klar og
synlig lokasjon, nær holderen eller i
bagasjerommet.
Tilhengere med LED-lykter er ikke kompatible med ledningsnettet til denne
enheten.
Hvis du vil ha mer informasjon om kjøring
med tilhenger, se det aktuelle avsnittet.
Før bruk
Kontroller at tilhengerfestet er riktig
montert, og sjekk følgende punkter:
–

Det grønne merket på hjulet er på linje med
det grønne merket på koplingskulen.
–


Hjulet er i kontakt med koplingskulen
(posisjon A

).
–

Nøkkelens sikkerhetslås er lukket og
nøkkelen fjernet; hjulet kan ikke lenger kjøres.
–


Koplingskulen må ikke kunne bevege seg i
bæreren; test ved å riste den med hånden.
Hvis tilhengerfestet ikke er låst, kan
tilhengeren løsne og skape risiko for ulykker!
Under bruk
Du må aldri låse opp systemet mens en
tilhenger er montert på kulen.
Du må aldri overstige maks. tilhengervekt
som er tillatt for bilen.
Overhold alltid den maksimalt tillatte
belastningen på tilhengerfestet: hvis denne
overskrides, kan denne enheten løsnes fra
kjøretøyet og utgjøre en fare for ulykke!
Før du kjører, kontroller høydejusteringen for
frontlyktene, og sjekk at lysene på tilhengeren
fungerer riktig.
For ytterligere opplysninger om Regulering
av høyden på frontlyktene, se
korresponderende avsnitt.
Etter bruk
Ved kjøring uten tilhenger eller
lastestativ, skal tilhengerfestet fjernes og den
beskyttende pluggen settes inn, slik at det er
klar sikt til bilskiltet og/eller belysningen av
slikt.
