2021 CITROEN BERLINGO VAN InstruktionsbÖcker (in Swedish)

135
Körning
6fast föremål på manöverns motsatta sida, som
inte låter bilen köra i den bana som krävs för
parkeringsmanövern.
–
Systemet kan indikera att en parkeringsficka
hittades utan att aktivera parkeringsmanövern
eftersom vägens bredd är otillräcklig.
–


Systemet är inte framtaget för
parkeringsmanövrer i en skarp kurva.
–


Systemet identifierar inte platser som är
mycket större än fordonet eller som begränsas
av föremål som är för låga (trottoarer

, stubbar
etc.) eller för tunna (träd, stolpar, staket etc.).
–

V
issa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre av
under manövern.
–

V
issa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.
–

V
id en stöt fram eller bak kan
sensorinställningarna påverkas, vilket systemet
inte alltid känner av. Avståndsmätningar kan bli
felaktiga.
–

Fordonslutningen vid tungt lastat
bagageutrymme kan störa avståndsmätningen.
Bilens sensorer och kameror kan störas av:
–


snö eller löv på vägen,
–


dåliga väderförhållanden (kraftigt regn, tjock
dimma, snö),
–


bullriga fordon och maskiner (lastbilar
,
tryckluftsborrar etc.)Använd inte funktionen vid följande yttre förhållanden:
–

Längs en mjuk kant (dike etc.), kaj eller vid
kanten av ett stup.
–


När vägytan är hal (isbeläggning etc.).
Använd inte funktionen om något av följande fel förekommer:
–

Om ett däck har lågt däcktryck.
–


Om en av stötfångarna är skadad.
–


Om det finns ett fel på någon av
kamerorna.
Använd inte funktionen om någon av följande modifikationer har utförts på
bilen:
–

När du fraktar ett föremål som sticker ut
utanför bilen (stege på taket, cykelhållare
baktill etc.).
–


Med en icke godkänd dragkrok på plats.
–


V

id körning med snökedjor.
–

V

id körning med provisoriskt reservhjul.
–

När de monterade hjulen skiljer sig
storleksmässigt från de ursprungliga.
–


Efter modifiering av en eller flera
stötfångare (extraskydd).
–


Om sensorerna har reparerats utanför
CITROËN-verkstadsnätverket.
–


Med sensorer som inte är godkända för
bilen.
Funktionsstörningar
När funktionen inte är aktiverad blinkar
varningslampan tillfälligt och en ljudsignal
indikerar ett systemfel.
Om funktionsfelet uppstår då systemet används
släcks kontrollampan.
Om parkeringssensorernas funktionsfel
uppstår under användning, vilket
indikeras genom att en den här varningslampan
tänds, inaktiveras funktionen.
Vid funktionsfel ska du låta en CITROËN-
återförsäljare eller en annan kvalificerad
verkstad kontrollera systemet.
Vid en felfunktion i servostyrningen tänds
denna varningslampa på
instrumentpanelen och ett meddelande visas.
Stanna bilen så fort du kan på ett säkert sätt.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.

föredrar

Bränslekompatibilitet
Bensinbränslen som överensstämmer med
EN228-standarden och som innehåller upp till 5
% respektive 10 % etanol.

Dieselbränslen som uppfyller kraven i EN590,
EN16734 och EN16709 och som innehåller
upp till 7%, 10%, 20% respektive 30%
fettsyrametylester. Användning av B20- eller
B30-bränslen, även vid få tillfällen, medför
särskilda underhållsförhållanden som kallas
"Allvarliga förhållanden".

Paraffindieselbränsle som överensstämmer med
EN15940-standarden.
Användning av alla andra typer av (bio)bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor...) i ren eller utspädd form
är strängt förbjudet (risk för skador i motorn
och bränslesystemet).
De enda bränsletillsatser som är
godkända för användning är de som
uppfyller standard B715001 (bensin) eller
B715000 (diesel).
MED TOTAL QUARTZ MO
TANKA
FÖRTROENDE
I mer \344n 50 \345r har T
samma grundv\344rden: perfektion, kreativitet och
tekniska innovationer.
Det \344r i samma anda som T
utbud av T
anpassad f\366r CITRO\313N -motorer f\366r att g\366ra
dem \344nnu mer br\344nslesn\345la och milj\366v\344nliga.
T
tillf\366rlitlighet och prestanda under extrema
f\366rh\345llanden i motorsportsammanhang.
Välj TOTAL QUARTZ-smörjmedel vid underhåll
av din bil. Det blir din försäkring för en optimal
motorlivslängd och prestanda.

137
Praktisk information
7Bränslekompatibilitet
Bensinbränslen som överensstämmer med
EN228-standarden och som innehåller upp till 5
% respektive 10 % etanol.

Dieselbränslen som uppfyller kraven i EN590,
EN16734 och EN16709 och som innehåller
upp till 7%, 10%, 20% respektive 30%
fettsyrametylester. Användning av B20- eller
B30-bränslen, även vid få tillfällen, medför
särskilda underhållsförhållanden som kallas
"Allvarliga förhållanden".

Paraffindieselbränsle som överensstämmer med
EN15940-standarden.
Användning av alla andra typer av (bio)bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor...) i ren eller utspädd form
är strängt förbjudet (risk för skador i motorn
och bränslesystemet).
De enda bränsletillsatser som är
godkända för användning är de som
uppfyller standard B715001 (bensin) eller
B715000 (diesel).
Diesel vid låg temperatur
Vid temperaturer under 0 °C bildas paraffin
i sommardiesel, vilket kan medföra att
motorn fungerar felaktigt. Under dessa
temperaturförhållanden ska du tanka vinterdiesel
och fylla upp mer än hälften av tanken.
V
id temperaturer under -15 °C bör du parkera
bilen i ett uppvärmt garage för att undvika
startproblem.
Utlandsresor
Vissa bränslen kan skada motorn i din bil.
I vissa länder kan det vara nödvändigt att
använda en speciell typ av bränsle (specifikt
oktantal, specifik kommersiell beteckning
etc.) för att säkerställa att motorn fungerar
normalt.
Kontakta återförsäljaren för ytterligare
information.
Påfyllning
Tankens volym: cirka 61 liter (bensin) eller 50
liter (diesel).
Reservnivå: cirka 6 liter.
Låg bränslenivå
/2
1 1När låg bränsletanksnivå uppnås
tänds denna varningslampa på
instrumentpanelen, åtföljt av ett meddelande och
en ljudsignal. När den tänds första gången
återstår cirka 6 liter bränsle.
Varningslampan tänds igen varje gång
tändningen slås på, åtföljt av en ljudsignal och
ett meddelande, tills tillräckligt med bränsle har
fyllts på i tanken. Under körning visas detta
meddelande och en ljudsignal hörs med allt
tätare intervall efterhand som tanknivån närmar
sig 0.
Du måste snarast tanka bilen för att undvika
bränslestopp.
Se motsvarande avsnitt för mer information om
Bränslestopp (Diesel).
Stop & Start
Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen med
knappen.
Tankning
Du måste tanka minst 10 liter för att påfyllningen
ska registreras av bränslemätaren.
När tanklocket öppnas kan det höras ett ljud när
luft sugs in i tanken. Detta är helt normalt och
beror på tätheten i bränslesystemet.
Påfyllningsprocedur:
►

Stäng alltid av motorn.
►


Lås upp bilen med Nyckelfritt lås- och
startsystem.
►


Öppna tankluckan.

138
Praktisk information

► Med en vanlig nyckel sätter du i den i låset
och vrider den åt vänster .


► Skruva loss locket och placera det på
hållaren på tankluckan.
►

Stick in kontakthandtaget så långt det går
(medan du trycker på metallventilen A

).
►

Fyll tanken. Försök inte fortsätta efter att
kontakthandtaget

har stoppat tre gånger. Det kan
leda till funktionsstörningar.
►

Sätt tillbaka locket och stäng det genom att
vrida det åt höger

.
► Tryck på tankluckan för att stänga den igen
(bilen ska vara upplåst).


Om tankluckan är öppen förhindrar en
enhet vänster sidoskjutdörr från att
öppnas.
Dörren kan dock öppnas halvvägs.
Stäng tankluckan för att använda dörren.
Bilen har en katalysator som minskar
förekomsten av skadliga ämnen i avgaserna.
Om du råkar tanka fel bränsle måste
tanken ovillkorligen tömmas och rätt
bränsle fyllas på innan du startar motorn.
Avstängning av bränsleförsörjning
Bilen är utrustad med ett säkerhetssystem som
stänger av bränsletillförseln vid en kollision.
Feltankningsskydd (diesel)
(Beroende på försäljningsland.)
Med den här mekaniska anordningen förhindras
att en dieselbil tankas med bensin.
Feltankningsskyddet sitter i tanköppningen och
syns när tanklocket tas bort.
Funktion

När ett kontakthandtag förs in i en
dieselmotortank kommer detta i kontakt med
luckan. Systemet förblir stängt och hindrar
påfyllning.
Försök i så fall inte tvinga in det utan byt i
stället till dieselmunstycket.
Det går fortfarande att använda en
reservdunk för att fylla på tanken.
Utlandsresor
Eftersom munstycken av dieseltyp
kan variera beroende på land, kan
feltankningsskyddet innebära att det blir
omöjligt att tanka.
Innan resa utomlands är det bra att
kontrollera med en CITROËN-auktoriserad
verkstad om bilen utgör en lämplig utrustning i
landet som ska besökas.
Snökedjor
Använd snökedjor vid vinterförhållanden för
bättre väggrepp och styrbarhet vid inbromsning.
Snökedjorna ska enbart monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Följ de specifika bestämmelser som
gäller i varje land vid användning av
snökedjor och respektera den högsta tillåtna
hastigheten.
Monteringstips
► Om du måste montera snökedjorna under
resan ska du stanna bilen på plan mark vid sidan
av vägen.
► Dra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra bilen
från att glida.
► Montera kedjorna enligt tillverkarens
instruktioner.
► Börja köra försiktigt och kör en kort stund,
utan att överskrida 50 km/tim.
► Stanna bilen och kontrollera att kedjorna är
korrekt sträckta.

139
Praktisk information
7verkstad om bilen utgör en lämplig utrustning i
landet som ska besökas.
Snökedjor
Använd snökedjor vid vinterförhållanden för
bättre väggrepp och styrbarhet vid inbromsning.
Snökedjorna ska enbart monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Följ de specifika bestämmelser som
gäller i varje land vid användning av
snökedjor och respektera den högsta tillåtna
hastigheten.
Monteringstips
► Om du måste montera snökedjorna under
resan ska du stanna bilen på plan mark vid sidan
av vägen.
►

Dra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra bilen
från att glida.
►


Montera kedjorna enligt tillverkarens
instruktioner

.
►

Börja köra försiktigt och kör en kort stund,
utan att överskrida 50 km/tim.
►


Stanna bilen och kontrollera att kedjorna är
korrekt sträckta.
Vi rekommenderar dig att träna på att
montera snökedjorna före avresan, på
plan och torr mark.
Undvik att köra på snöfria vägar med
snökedjor för att inte skada dina däck
eller vägbanan. Om din bil är utrustad med
lättmetallfälgar ska du kontrollera att ingen del
av kedjan eller fästanordningarna kommer i
kontakt med fälgen.
Använd endast snökedjor som är utformade för att monteras på den typ av hjul som din bil är
utrustad med:
Originaldäckens dimensioner Maximal storlek på
kedjelänk (mm)
195/65 R15 9
205/60 R16
205/55 R17
215/65 R16
215/60 R17 snökedjor får inte monteras
Du kan också använda snöstrumpor.
Vänd dig till en CITROËN-verkstad eller en
kvalificerad verkstad för mer information.

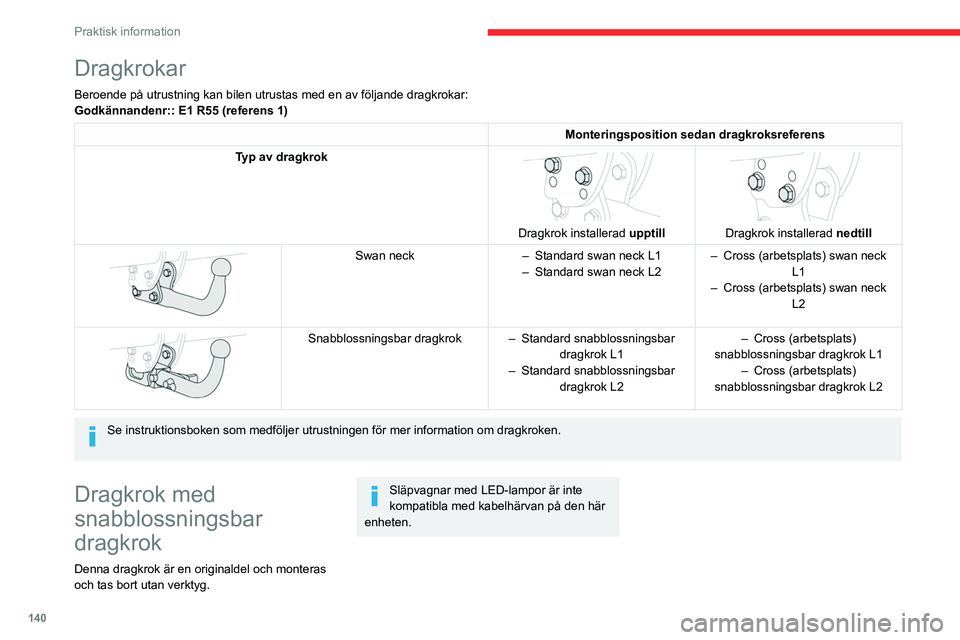

Dragkrok
Lastfördelning
► Fördela lasten jämnt över släpet med de
tyngsta föremålen närmast axeln. Kultrycket ska
ligga nära det högsta tillåtna värdet, utan att det
överskrids.
Lufttätheten minskar med höjden över havet
och så även motorns prestanda. Den maximalt
tillåtna släpvagnsvikten ska minskas med 10
%
för varje extra 1
000 meter över havet.
Använd dragkrokar och tillhörande omodifierade elsatser som är godkänts
av CITROËN. Vi rekommenderar att
monteringen utförs av en CITROËN-verkstad
eller en annan kvalificerad verkstad.
Monteras dragkroken av någon annan än
en CITROËN-verkstad, måste monteringen
ovillkorligen ske efter tillverkarens
rekommendationer.
Vissa körhjälpfunktioner eller funktioner för
hjälp vid manövrering inaktiveras automatiskt
om en godkänd dragkrok används.
Observera den maximala
släpvagnsvikten som visas på din bils
registreringsbevis, på tillverkardekalen samt i
avsnittet Tekniska data i den här handboken.
För att hålla det maximalt tillåtna
kultrycket (dragkrok) ska även de tillbehör
som används (cykelhållare, dragkärror
etc.) räknas in.
Följ den lagstiftning som gäller i det land
där du befinner dig.

140
Praktisk information
Dragkrokar
Beroende på utrustning kan bilen utrustas med en av följande dragk\
rokar:
Godkännandenr:: E1 R55 (referens 1)
Monteringsposition sedan dragkroksreferens
Typ av dragkrok

Dragkrok installerad upptill


Dragkrok installerad nedtill

Swan neck – Standard swan neck L1
– Standard swan neck L2 –
Cross (arbetsplats) swan neck
L1
–

Cross (arbetsplats) swan neck L2


Snabblossningsbar dragkrok – Standard snabblossningsbar
dragkrok L1
–

Standard snabblossningsbar dragkrok L2 –

Cross (arbetsplats)
snabblossningsbar dragkrok L1 –

Cross (arbetsplats)
snabblossningsbar dragkrok L2
Se instruktionsboken som medföljer utrustningen för mer informatio\
n om dragkroken.
Dragkrok med
snabblossningsbar
dragkrok
Denna dragkrok är en originaldel och monteras
och tas bort utan verktyg.
Släpvagnar med LED-lampor är inte
kompatibla med kabelhärvan på den här
enheten.
Montering

► Flytta spaken på dragkroken från läge 1 till
läge 2.
► Innan dragkroken monteras ska du
kontrollera att kontaktpunkterna (som visas med
pilar) är rena. Använd en mjuk och ren trasa.
► Sätt in dragkrokens ände i fästanordningen
som finns under den bakre stötfångaren och
tryck in den så långt det går.
► Fäst dragkroken korrekt genom att flytta
spaken till läge 3 ("låst" läge).
► Om nödvändigt, sväng hylsan nedåt, var
uppmärksam på avgasröret.
► Anslut släpvagnens kontakt till 13-stiftsuttaget
som sitter bredvid fästanordningen.

141
Praktisk information
7Montering

► Flytta spaken på dragkroken från läge 1 till
läge 2.
►

Innan dragkroken monteras ska du
kontrollera att kontaktpunkterna (som visas med
pilar) är rena.

Använd en mjuk och ren trasa.
►

Sätt in dragkrokens ände i fästanordningen
som finns under den bakre stötfångaren och
tryck in den så långt det går

.
►

Fäst dragkroken korrekt genom att flytta
spaken till läge 3

("låst" läge).
►

Om nödvändigt, sväng hylsan nedåt, var
uppmärksam på avgasröret.
►


Anslut släpvagnens kontakt till 13-stiftsuttaget
som sitter bredvid fästanordningen.
► Fäst släpvagnen genom att ansluta
säkerhetsvajern till fästanordningens öga.
Borttagning
► Flytta spaken på dragkroken från läge 3 till
läge 2.
►

T
a bort dragkroken genom att dra den mot
dig.
►

När dragkroken har tagits bort ska du flytta
spaken från läge 2

till läge 1.
Om dragkroken inte är låst kan
släpvagnen kopplas loss. Detta kan
orsaka en olycka.
Lås alltid dragkroken enligt beskrivningen.
Följ den lagstiftning som gäller i det land där
du befinner dig.
Avlägsna dragkroken om den inte används.
Innan bilen startas ska släpvagnsljusen
funktionsprovas.
Kontrollera strålkastarinställningen innan du
kör iväg.
Anslut släpvagnskontakten med motorn
frånslagen.
Om du ansluter släpvagnskontakten några
minuter efter det att tändningen slagits från
ska du inte röra vid avgasröret. Risk för
brännskador.
Lastsystem (box eller cykelhållare)
Överskrid inte den maximala tillåtna
lastvikten för dragkroken. Om den överskrids
kan enheten kopplas loss från bilen, vilket
medför en påtaglig olycksrisk.
Se motsvarande avsnitt för mer
information om motorspecifikationer
och släpvagnsvikterna och maximal last på
dragkroken.
Ta bort den snabblossningsbara dragkulan när du inte kör med släp.
Energisparläge
System som styr driftstiden hos vissa funktioner
för att bibehålla tillräcklig laddning i batteriet.
Efter att motorn stängts av kan du fortfarande,
under en sammanlagd tid om högst cirka 40
minuter, använda funktioner som t.ex. bilradio-
och telematiksystemet, vindrutetorkare,
halvljusen och taklamporna.
Övergå till läget
Ett meddelande på skärmen talar om att bilen
ställs i energisparläge. De aktiva funktionerna
ställs i standby-läge.
Om ett telefonsamtal pågår samtidigt kan
det fortsätta i cirka 10 minuter med
handsfreesatsen till bilradion.

142
Praktisk information
Stänga av läget
Funktionerna aktiveras igen automatiskt nästa
gång bilen används.
För att kunna använda funktionerna omgående,
startar du motorn och låter den vara i gång:
–
mindre än 10 minuter
, för att kunna använda
utrustningen i cirka 5 minuter,
–

mer än 10 minuter
, för att kunna använda
utrustningen i cirka 30 minuter.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera att batteriet
har tillräcklig laddning.
Du ska inte starta om motorn upprepade gånger
för att ladda batteriet.
Det går inte att starta motorn med ett
urladdat batteri.
Se motsvarande avsnitt för mer information
om 12 V-batteriet.
Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner bort
provisoriskt vid behov, t.ex. luftkonditioneringen,
bakruteuppvärmningen etc.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Takrelingar/takräcke
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Surra fast lasten ordentligt.
Kör mjukt. Känsligheten för sidovindar ökar
och bilens stabilitet kan påverkas.
Kontrollera regelbundet lastbågarnas
och takräckets stabilitet och åtdragning,
åtminstone före varje färd.
Ta bort lastbågarna så snart transporten är
avslutad.
Om föremål (som inte får vara högre än
40 cm) placeras på taket ska du inte
överskrida följande lastvikter:
–

Lastbågar på takrelingar: 80 kg

.
–

Två lastbågar fästa på taket:
100 kg.
–

T

re lastbågar fästa på taket: 150 kg.
–

Aluminiumräcke: 120 kg.
–

Stålräcke: 115 kg.
Om höjden överstiger 40
cm bör bilens
hastighet anpassas till vägens profil för att
inte skada lastbågarna eller takräcket och
fästena på biltaket.
Se lagstiftningen i landet och följ
bestämmelserna om transport av föremål som
är längre än bilen.


Vid lastning av en 7-sätesmodell (som
inte får vara högre än 40 cm) som
placeras på taket ska du inte överskrida
följande lastvikter:
–

T

re lastbågar fästa på taket: 100 kg.
–

Aluminiumräcke: 70 kg.
–

Stålräcke: 65 kg.
Av säkerhetsskäl och för att undvika
skador på taket måste du använda
lasthållare och takräcken som är godkända
för din bil.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna och takräckena
som anger hur de ska monteras och under
vilka förhållanden de kan användas.


När de tvärgående lastbågarna eller ett
takräcke ska monteras ska de därtill avsedda
fästpunkterna användas:
► Ta bort fästkåporna som sitter på bilen,
► Sätt varje fäste på plats och lås fast dem på
taket ett i taget.
► Försäkra dig om att lastbågarna eller
takräcket sitter fast ordentligt (genom att ruska
dem).
Bågarna kan anpassas till fästpunkterna.
Motorhuv
Stop & Start
Slå av tändningen före eventuella
ingrepp under motorhuven för att undvika
alla risker för skador som kan uppstå vid en
automatisk övergång till START-läget.
Det invändiga reglagets placering
förhindrar öppning så länge vänster
framdörr är stängd.
Var försiktig när du hanterar det
utvändiga reglaget och motorhuvens
stötta om motorn är varm (risk för
brännskada) och använd det skyddade
området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser kraftigt.
