Körning
6Aktivering/urkoppling
Med knapp




► Tryck på den här knappen för att inaktivera
eller återaktivera systemet.
Kontrollampan lyser när systemet är inaktiverat.
Med ljudsystem/pekskärm
Aktivering eller inaktivering
hanteras via bilens
inställningsmeny.
Om urkopplingen sker i STOP-läget
startar motorn direkt.
Systemet kopplas åter in automatiskt
varje gång motorn startas av föraren.
Funktion
Huvudvillkor för användning
– Förardörren ska vara stängd.
– Sidoskjutdörren måste vara stängd.
–

Förarens bilbälte ska vara fastspänt. –


Batteriets laddningsstatus ska vara tillräcklig.
–

Motorns temperatur ska vara inom dess
nominella arbetsområde.
–

Yttertemperaturen måste ligga mellan 0 °C
och 35 °C.
Sätta motorn i viloläge (STOP-läge)
Motorn går automatiskt in i viloläge så fort
föraren visar sin avsikt att stanna.
–

Med manuell växellåda
: med växelspaken
i friläge och kopplingspedalen uppsläppt vid
en hastighet under 3
km/h eller med fordonet
stillastående (beroende på motor).
–

Med automatlåda
: med bromspedalen
nedtryckt eller växelväljaren i läge N vid en
hastighet under 3 km/h eller med fordonet
stillastående (beroende på motor).
Tidsräknare
En tidsräknare summerar den tid som tillbringats
i viloläge under resan. Den nollställs varje gång
tändningen slås på.
Specialfall:
Motorn går inte in i standby-läge om inte alla
driftsförhållanden har uppfyllts, och i följande fall.
–

Brant sluttning (uppåtgående eller
nedåtgående).
–


Fordonshastigheten har inte överstigit 10
km/h
sedan senaste motorstart (med nyckeln eller
"START/STOP” knappen).
–

Den elektriska parkeringsbromsen är
applicerad eller håller på att appliceras.
– Krävs för att upprätthålla en behaglig
temperatur i kupén.
–

Borttagning av imma är aktiverad.
I dessa fall blinkar den här kontrollampan
under flera sekunder och släcks sedan.
När motorn har startats om, är STOP-
läget inte tillgängligt förrän
fordonshastigheten understiger 8
km/h.
Vid parkeringsmanövrer, är STOP-läget
inte tillgänglig under några sekunder
efter att backen har lagts ur eller när ratten
vrids.
Starta om motorn (START-läge)
Motorn startar automatiskt om så fort föraren
visar avsikt att köra igen.
–

Med en manuell växellåda
: med
kopplingspedalen helt nedtryckt.
–

Med en automatisk växellåda
:
•

Med väljaren i position D

eller M: med
bromspedalen uppsläppt.
•

Med väljaren i position N

och bromspedalen
uppsläppt: med väljaren i D eller M.
•

Med väljaren i position P

och bromspedalen
uppsläppt: med väljaren i R, N, D eller M.
Specialfall
Motorn kommer starta om automatiskt om alla
driftsförhållanden har uppfyllts, och i följande fall.

104
Körning
– Bilens hastighet överstiger 3 km/h (beroende
på motorn).
Om så är fallet blinkar den här
kontrollampan i några sekunder och
slocknar sedan.
Funktionsfel
Beroende på bilens utrustning:I händelse av ett funktionsfel i systemet
blinkar den här varningslampan på
instrumentpanelen.
Knappens varningslampa blinkar, ett
meddelande visas och en ljudsignal hörs.
Låt en CITROËN-auktoriserad verkstad eller en
annan kvalificerad verkstad kontrollera systemet.
Bilen stannar i STOP-läge
Alla varningslampor på instrumentpanelen tänd
om detta fel uppstår.
Beroende på version kan även ett
varningsmeddelande visas för att uppmana dig
att ställa växelväljaren i läge N och trampa ner
bromspedalen.
►

Slå av tändningen och starta sedan motorn
igen med nyckeln eller ” ST

ART/STOP”-knappen.
Stop & Start-systemet kräver ett
12 V-batteri med specifika egenskaper
och tekniska data.
Alla ingrepp på batteriet får endast utföras
av en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Däcktrycksvarnare
Systemet kontrollerar automatiskt däckens tryck
när du kör.
Det jämför signaler från hjulhastighetssensorerna
med särskilda referensvärden, som måste
nollställas efter varje justering av däcktrycket
eller efter byte av ett hjul.
Systemet sänder en varning så snart det
upptäcker att trycket sjunker i ett eller flera däck.
Däcktrycksvarnarens funktion innebär
inte att föraren kan vara mindre
uppmärksam.
Trycket i däcken måste fortfarande checkas
regelbundet (även reservhjulet) samt före
varje långfärd.
Om bilen körs med lågt däcktryck, särskilt
under krävande förhållanden (tung last, hög
hastighet och långa körsträckor):
–

försämrad väghållning.
–


förlänger bromssträckor
.
–

orsakar ökat däckslitage.
–


ökar bränsleförbrukningen.
Däcktrycken som har definierats för bilen
står på däcktrycksdekalen.
Mer information om bilens
identifieringsuppgifter finns under
motsvarande rubrik.
Kontroll av däcktryck
Däcktrycken ska checkas med kalla däck
(efter 1 timmas stillastående eller efter en
körsträcka som understiger 10 km i måttlig
fart).
I annat fall ska tryckvärdena på etiketten ökas
med 0,3 bar.
Snökedjor
Systemet ska inte nollställas efter
montering eller demontering av snökedjor.
Reservhjul
Reservhjulet i plåt har ingen sensor för
däcktrycksvarnaren.
Däcktrycksvarning
Denna varning indikeras via en
varningslampa som lyser med fast sken,
åtföljt av en ljudsignal och, beroende på vilken
utrustning som är installerad, ett meddelande på
displayen.
►

Sänk genast hastigheten och undvik kraftiga
rattvridningar och inbromsningar

.
►

Stanna så fort trafikförhållandena tillåter
detta.
Den detekterade däcktrycksförlusten
innebär inte alltid en synlig deformation
av däcket.
Nöj dig inte med enbart en visuell kontroll.
► Om du har en kompressor, exempelvis den
som finns i satsen för provisorisk däckreparation,
kan du kontrollera trycket i de fyra däcken när
de är kalla.
► Kör försiktigt med lägre hastighet, om det inte
går att utföra denna kontroll direkt.
► Använd satsen för provisorisk däckreparation
eller reservhjulet (beroende på utrustning) om du
har fått punktering på ett däck.
Varningen förblir aktiv tills systemet har
nollställts.
Återställning
Återställ systemet efter varje justering av
däcktrycket på ett eller flera hjul samt efter byte
av ett eller flera hjul.
Innan du nollställer systemet kontrollerar
du att trycket i alla fyra däck är anpassat
till bilens användningsförhållanden och
överensstämmer med de värden som anges
på däcktrycksdekalen.
Kontrollera trycket i alla fyra däck innan du
nollställer.
Däcktrycksvarnaren ger ingen varning om
ett däcktryck är felaktigt vid tidpunkten när
nollställningen utförs.

105
Körning
6► Om du har en kompressor, exempelvis den
som finns i satsen för provisorisk däckreparation,
kan du kontrollera trycket i de fyra däcken när
de är kalla.
►

Kör försiktigt med lägre hastighet, om det inte
går att utföra denna kontroll direkt.
►


Använd satsen för provisorisk däckreparation
eller reservhjulet (beroende på utrustning) om du
har fått punktering på ett däck.
Varningen förblir aktiv tills systemet har
nollställts.
Återställning
Återställ systemet efter varje justering av
däcktrycket på ett eller flera hjul samt efter byte
av ett eller flera hjul.
Innan du nollställer systemet kontrollerar
du att trycket i alla fyra däck är anpassat
till bilens användningsförhållanden och
överensstämmer med de värden som anges
på däcktrycksdekalen.
Kontrollera trycket i alla fyra däck innan du
nollställer.
Däcktrycksvarnaren ger ingen varning om
ett däcktryck är felaktigt vid tidpunkten när
nollställningen utförs.
Utan ljudsystem



► Tryck på den här knappen i ca 3 sekunder
och släpp den sedan. Nollställningen bekräftas
av en ljudsignal.
Med ljudsystem eller pekskärm
Systemet återställs medan
bilen står stilla, via menyn
för bilkonfigurering.
Funktionsfel
I händelse av ett funktionsfel
kommer dessa varningslampor att
tändas.
I detta fall utförs inte längre övervakning av lågt
däcktryck.
Vänd dig till en CITROËN-auktoriserad verkstad
eller en annan kvalificerad verkstad för att
kontrollera systemet.
Head up-display
System som visar information på en skärm som
är en aning rökfärgad och befinner sig i förarens
synfält så att du samtidigt kan hålla blicken på
vägen.
Informationen som visas
under drift


När systemet är aktiverat visas följande typer av
information på head-up displayen:
A. Din körhastighet.
B. Information om farthållaren/fartbegränsaren.
C. Om din bil är lämpligt utrustad,
avstånd mellan fordon, automatiska
nödbromsvarningar och
navigeringsanvisningar.
D. Om din bil är lämpligt utrustad, information
om hastighetsbegränsning.
Se motsvarande avsnitt för mer
information om
NavigeringLjudutrustning och telematik .

106
Körning
Väljare



1. På.
2. Av (lång tryckning).
3. Ljusstyrkereglering.
4. Inställning av visningens höjdläge.
Aktivering/inaktivering
► Med motorn i gång trycker du på knapp 1 för
att aktivera systemet och fälla ut skärmen.


► Håll knapp 2 intryckt för att inaktivera
systemet och fälla in skärmen.
Systemets status som gäller då motorn stängs
av bevaras vid omstart.
Höjdjustering
► Med motorn i gång ställer du in önskat
höjdläge för displayen med knapparna 4
:
•

tryck uppåt för att flytta displayen uppåt,
•


tryck nedåt för att flytta displayen nedåt.
Inställning av ljusstyrkan
► Med motorn i gång ställer du in önskad
ljusstyrka för visningen med knapp 3
:
•

med "sol" för att öka ljusstyrkan,
•


med "måne" för att minska ljusstyrkan.
Vid stillastående eller körning ska inga
föremål placeras i området kring den
genomskinliga skärmen (eller i fördjupningen)
för att inte hindra skärmens rörelse och
normala funktion.
Under vissa extrema
väderleksförhållanden (regn och/eller
snö, starkt solsken, ...) kan det hända att
head-up displayen inte går att läsa eller störs
tillfälligt.
Vissa solglasögon kan göra det svårare att
läsa informationen.
Rengör skärmen med en ren och mjuk tygduk
(antingen samma typ som för glasögon eller
en mikrofiberduk). Använd inte en torr eller
slipande duk och inte heller rengörings- eller
lösningsmedel: risk för att repa skärmen eller
skada antireflexskyddet.
Detta system fungerar med motorn igång
och kommer ihåg inställningarna när
tändningen stängs av.

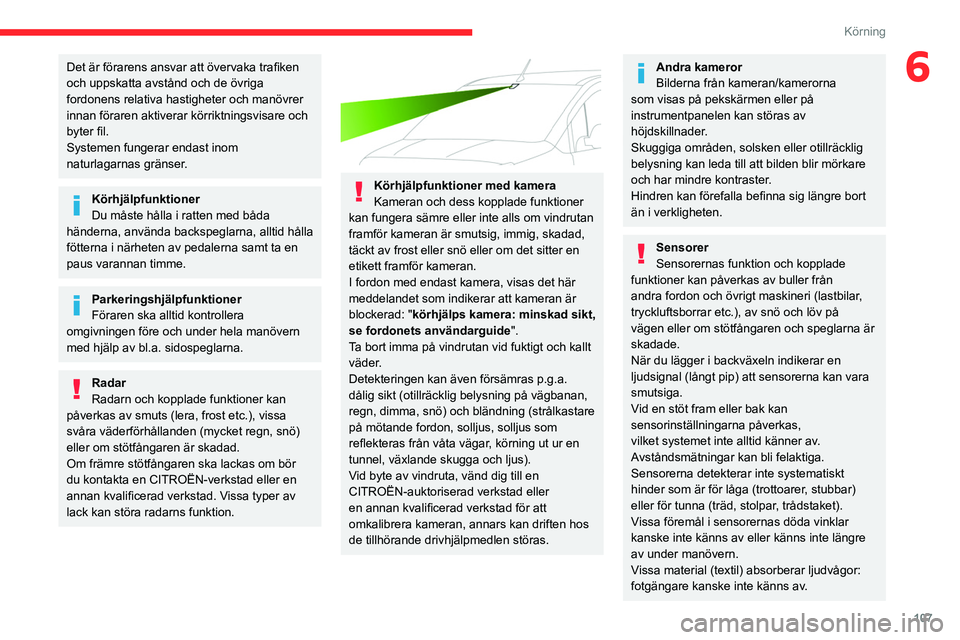

Allmänna råd för hjälpfunktioner
Användning av hjälpfunktioner innebär
under inga omständigheter att föraren
kan vara mindre uppmärksam.
Föraren måste följa trafikreglerna, ha kontroll
över bilen under alla omständigheter och
vara beredd att ta över styrningen av bilen.
Föraren måste anpassa hastigheten i enlighet
med väderförhållandena, trafiken och vägens
skick.
Det är förarens ansvar att övervaka trafiken
och uppskatta avstånd och de övriga
fordonens relativa hastigheter och manövrer
innan föraren aktiverar körriktningsvisare och
byter fil.
Systemen fungerar endast inom
naturlagarnas gränser.
Körhjälpfunktioner
Du måste hålla i ratten med båda
händerna, använda backspeglarna, alltid hålla
fötterna i närheten av pedalerna samt ta en
paus varannan timme.
Parkeringshjälpfunktioner
Föraren ska alltid kontrollera
omgivningen före och under hela manövern
med hjälp av bl.a. sidospeglarna.
Radar
Radarn och kopplade funktioner kan
påverkas av smuts (lera, frost etc.), vissa
svåra väderförhållanden (mycket regn, snö)
eller om stötfångaren är skadad.
Om främre stötfångaren ska lackas om bör
du kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad. Vissa typer av
lack kan störa radarns funktion.

107
Körning
6Det är förarens ansvar att övervaka trafiken
och uppskatta avstånd och de övriga
fordonens relativa hastigheter och manövrer
innan föraren aktiverar körriktningsvisare och
byter fil.
Systemen fungerar endast inom
naturlagarnas gränser.
Körhjälpfunktioner
Du måste hålla i ratten med båda
händerna, använda backspeglarna, alltid hålla
fötterna i närheten av pedalerna samt ta en
paus varannan timme.
Parkeringshjälpfunktioner
Föraren ska alltid kontrollera
omgivningen före och under hela manövern
med hjälp av bl.a. sidospeglarna.
Radar
Radarn och kopplade funktioner kan
påverkas av smuts (lera, frost etc.), vissa
svåra väderförhållanden (mycket regn, snö)
eller om stötfångaren är skadad.
Om främre stötfångaren ska lackas om bör
du kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad. Vissa typer av
lack kan störa radarns funktion.


Körhjälpfunktioner med kamera
Kameran och dess kopplade funktioner
kan fungera sämre eller inte alls om vindrutan
framför kameran är smutsig, immig, skadad,
täckt av frost eller snö eller om det sitter en
etikett framför kameran.
I fordon med endast kamera, visas det här
meddelandet som indikerar att kameran är
blockerad: "körhjälps kamera: minskad sikt,
se fordonets användarguide".
Ta bort imma på vindrutan vid fuktigt och kallt
väder.
Detekteringen kan även försämras p.g.a.
dålig sikt (otillräcklig belysning på vägbanan,
regn, dimma, snö) och bländning (strålkastare
på mötande fordon, solljus, solljus som
reflekteras från våta vägar, körning ut ur en
tunnel, växlande skugga och ljus).
Vid byte av vindruta, vänd dig till en
CITROËN-auktoriserad verkstad eller
en annan kvalificerad verkstad för att
omkalibrera kameran, annars kan driften hos
de tillhörande drivhjälpmedlen störas.
Andra kameror
Bilderna från kameran/kamerorna
som visas på pekskärmen eller på
instrumentpanelen kan störas av
höjdskillnader.
Skuggiga områden, solsken eller otillräcklig
belysning kan leda till att bilden blir mörkare
och har mindre kontraster.
Hindren kan förefalla befinna sig längre bort
än i verkligheten.
Sensorer
Sensorernas funktion och kopplade
funktioner kan påverkas av buller från
andra fordon och övrigt maskineri (lastbilar,
tryckluftsborrar etc.), av snö och löv på
vägen eller om stötfångaren och speglarna är
skadade.
När du lägger i backväxeln indikerar en
ljudsignal (långt pip) att sensorerna kan vara
smutsiga.
Vid en stöt fram eller bak kan
sensorinställningarna påverkas,
vilket systemet inte alltid känner av.
Avståndsmätningar kan bli felaktiga.
Sensorerna detekterar inte systematiskt
hinder som är för låga (trottoarer, stubbar)
eller för tunna (träd, stolpar, trådstaket).
Vissa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre
av under manövern.
Vissa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.

108
Körning
Servicenivåer
Rengör stötfångarna, sidospeglarna och
kamerornas siktfält regelbundet.
När du tvättar bilen i en högtryckstvätt ska du
rikta vattenstrålen minst 30 centimeter från
sensorerna och kamerorna.
Skyddsmattor
Användning av skyddsmattor som
inte godkänts av CITROËN kan störa
fartbegränsarens eller farthållarens funktion.
Så här undviker du att pedalerna blockeras:
►

se till att skyddsmattan är rätt placerad,
►


placera aldrig flera skyddsmattor ovanpå
varandra.
Hastighetsenheter
Kontrollera att hastighetsenheterna som
visas på instrumentpanelen (km/h eller mph)
stämmer för landet som du kör i.
Om du behöver ändra enheterna ska
du stanna bilen och ställa in visning av
respektive hastighetsenheter i enlighet med
lokala bestämmelser.
Kontakta en CITROËN-verkstad eller en
kvalificerad verkstad om du behöver hjälp.
Detektering av
trafikskyltar
Se de allmänna rekommendationerna för kör-
och manövreringshjälpmedel.


Systemet visar hastighetsgränser
på instrumentpanelen i enlighet med
hastighetsgränserna som gäller i landet där bilen
körs i enlighet med:
–

Hastighetsskyltar som upptäcks av kameran.
–


Detaljer om hastighetsgränser från
navigationssystemets kartor

.
Navigationssystemets kartor bör
uppdateras regelbundet för att få korrekt
information om hastighetsgränser från
systemet.
–

Skyltar som indikerar ett korsningsområde
som upptäcks av kameran.
Skylt upptäckt Hastighetsre- kommendation (beräknad)
Inträde i ett
korsningsområde Exempel:


Utan CITROËN
Connect Nav 10 mph eller
20
km/h (beroende
på enheterna på
instrumentpanelen) Med CITROËN Connect Nav Visning av
körhastigheten som gäller i landet som du befinner dig i.
–

V

issa vägskyltar upptäcks av kameran.
Kvalifikationsskylt upptäckt Visar den fartgräns
som är kopplad till vägskylten
Hastighets-
begränsning i regn Exempel:


Om torkarreglaget är i läget
"intervalltorkning" eller "automatisk torkning" (för att aktivera
regnsensorn): 110
km/h (till
exempel)

109
Körning
6Kvalifikationsskylt upptäckt Visar den fartgräns
som är kopplad till vägskylten
Hastighets-
begränsning vid bogsering


Om en godkänd
dragkrok är monterad på bilen:
90
km/h (till exempel)
Hastighets-
begränsning som
gäller över en viss sträcka
Exempel:


70 km/h (till exempel)
Hastighets-
begränsning för
fordon vars total
-
vikt eller tågvikt
understiger 3,5 ton


90 km/h (till exempel)
Hastighets-
begränsning i snö Exempel:


Om utetemperaturen understiger 3 °C:
30
km/h (exempel)
med snöflingesymbol
Kvalifikationsskylt upptäckt Visar den fartgräns
som är kopplad till vägskylten
Hastighets-
begränsning som
gäller vid vissa tider Exempel:


30 km/h (exempel)
med en klocksymbol
Enheten för hastighetsbegränsning (km/h
eller mph) beror på vilket land du kör i.
Detta bör tas hänsyn till så att du observerar
de faktiska hastighetsbegränsningarna.
För att systemet ska fungera korrekt vid
byte av land måste hastighetsenheten i
instrumentpanelen motsvara den för det land
du kör i.
Den automatiska avläsningen av
hastighetsskyltar är en körhjälpsfunktion
och visar inte alltid de korrekta
hastighetsgränserna.
De hastighetsskyltar som finns längs vägen
gäller alltid före den hastighet som systemet
visar.
Systemet är framtaget för att känna
av hastighetsskyltar som följer
Wienkonventionen för vägmärken och
signaler.
Hastighetsgränser som bara gäller i
specifika fall, till exempel för långtradare,
visas inte.
Visningen av hastighetsgränserna i
instrumentpanelen uppdateras varje gång
vid passering av en hastighetsskylt som rör
personbilar och andra lättare fordon.
Aktivering / inaktivering
Vid varje start av motorn är systemet aktivt som
standard.
Den ställs in via fordonets
konfigurationsmeny.
Information som visas på
instrumentpanelen


1. Meddelanden om indikering av
hastighetsgräns
eller
2. Slut på indikering av hastighetsgräns

11 0
Körning

Systemet är aktivt men läser inte av
hastighetsgränserna.


Vid detektering av hastighetsgränsinformation
visar systemet värdet.


Första gången bilen överstiger en föreslagen
maxhastighet med mer än 5 km/h (exempelvis
95 km/h), visas hastigheten blinkande i 10
sekunder.
Funktionsbegränsningar
Systemet tar inte hänsyn till minskade
hastighetsbegränsningar, och i synnerhet inte i
följande fall:
–
luftföroreningar,
–

vid bogsering,
–


körning med provisoriskt reservdäck eller
snökedjor

,
–

reparation av ett däck med sats för provisorisk
däckreparation,
– särskilda regler för unga förare.
Systemet visar ibland ingen hastighetsgräns
om ingen skylt upptäckts inom ett visst, i förväg
angivet, tidsintervall och i följande situationer:
–

vägskyltar som är skymda, inte uppfyller
standarden, är skadade eller deformerade.
–


gamla eller felaktiga kartor
.
Rekommendation

Utöver Detektering av trafikskyltar kan föraren
ställa in visad hastighet som hastighetsgräns
för fartbegränsaren eller farthållaren med
minnesknappen på reglaget för fartbegränsaren
eller farthållaren.
Se motsvarande avsnitt för mer
information om fartbegränsaren ,
farthållaren eller den adaptiva farthållaren.
Styrningsmonterade kontroller
1.Lägesval för fartbegränsare/farthållare
2. Memorering av hastighetsinställning
Information som visas på
instrumentpanelen


3.Visning av hastighetsgräns
4. Hastighetsmemoreringsförslag
5. Aktuell inställd hastighet
Minneslagring av hastigheten

► Slå på fartbegränsaren/farthållaren.
Information om fartbegränsaren/farthållaren
visas.
När systemet läser av en skylt med en ny
hastighetsgräns visar systemet detta värde
och "MEM" blinkar under några sekunder som
påminnelse om att en ny, önskad hastighet kan
sparas.
Om skillnaden är mindre än 9 km/h
mellan hastighetsinställningen och
hastigheten som visas på Detektering av
trafikskyltar, visas inte symbolen "MEM".
Beroende på vägförhållandena kan flera
hastigheter visas.
► Tryck en gång på knapp 2 för att spara den
visade hastigheten.
Ett meddelande visas som bekräftar åtgärden.
► Tryck på knappen 2 en andra gång för att
bekräfta. Den nya önskade hastigheten sparas.
Efter en kort stund går displayen tillbaka till
standardläge.
Utökad detektering av
trafikskyltar
Se de allmänna rekommendationerna för
körassistanssystem och parkeringshjälp .
