83A0K0525C
84A0K0231C

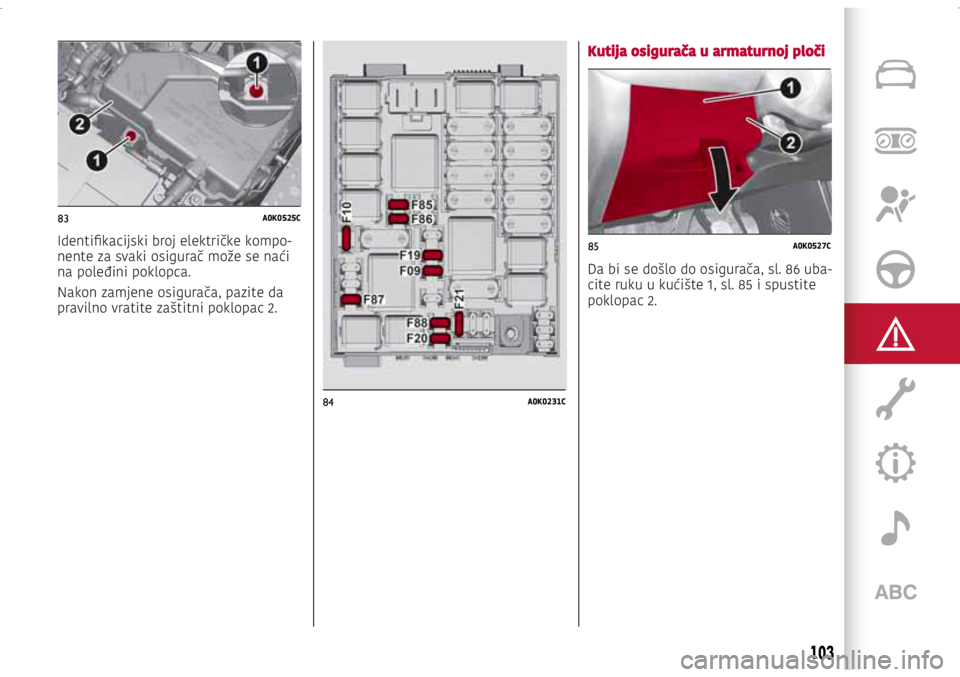

85A0K0527CIdentifikacijski broj električke kompo-nente za svaki osigurač može se naći
na poleđini poklopca.
Nakon zamjene osigurača, pazite da
pravilno vratite zaštitni poklopac 2.
Kutija osigurača u armaturnoj ploči
Da bi se došlo do osigurača, sl. 86 uba-cite ruku u kućište 1, sl. 85 i spustite
poklopac 2.
103

86A0K0244C
87A0K0731C
88A0K0249C
Kutija osigurača u armaturnoj ploči
(upravljač na desnoj strani)
Da bi se došlo do osigurača, sl. 87 uba-cite ruku u kućište 1, sl. 86 i spustite
poklopac 2.

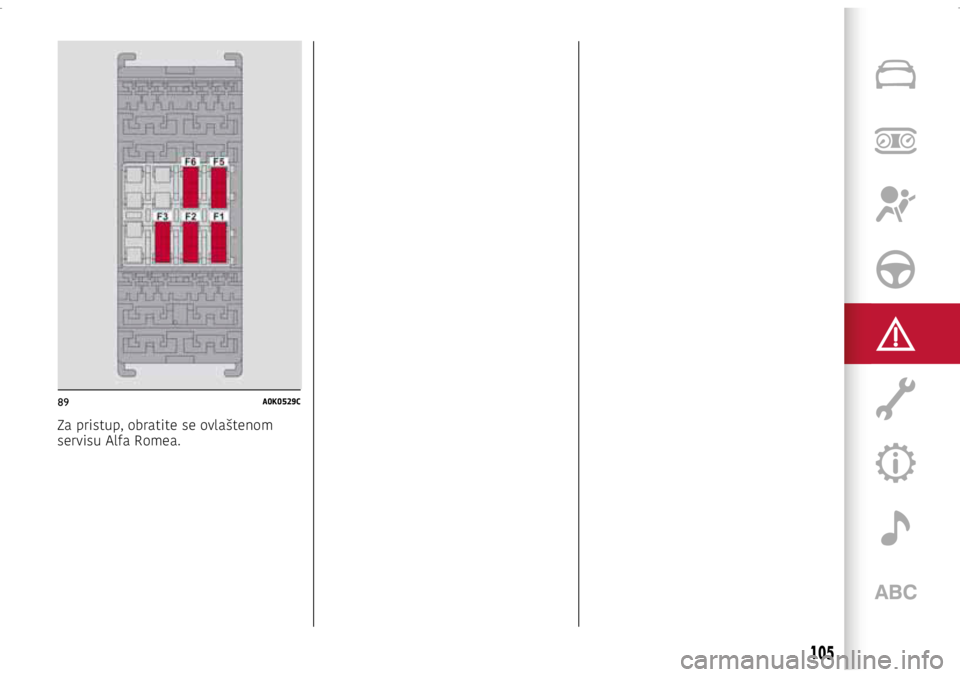

Osigurači smješteni u prtljažniku
Kutija s osiguračima, sl. 89 nalazi se s
lijeve strane prtljažnika, ispod bocne
obloge.
104
U SLUAJU NUDE

89A0K0529C
Za pristup, obratite se ovlaštenom
servisu Alfa Romea.
105

Kutija s osiguračima u armaturnoj ploči
sl. 86
ZAŠTIĆENI UREĐAJOSIGURAČAMPERA
Desno dugo svjetlo F917,5
Lijevo dugo svjetlo F907,5
Desno kratko svjetlo (izvedba sa halogenim žaruljama) F127,5
Lijevo kratko svjetlo (izvedba sa halogenim žaruljama) F137,5
Desno kratko svjetlo (izvedba sa Bi-Xenon žaruljama) F1215
Lijevo kratko svjetlo (izvedba sa Bi-Xenon žaruljama) F1315
Desno svjetlo za maglu F937,5
Lijevo svjetlo za maglu F927,5
Svjetlo u prtljažniku/svjetlo u sjenilima/Svjetlo u pretincu/Prednje/Stražnje stropno svjetlo F3210
Razni uređaji F315
Stražnji električki podizač stakla (lijeva strana) F3320
Stražnji električki podizač stakla (desna strana) F3420
+30 F3610
Razni uređaji F377,5
Središnje zaključavanje F3820
Napajanje glavnog računala F425
Dvosmjerna pumpa za pranje vjetrobrana F4320
Prednji električki podizač stakla (vozačeva strana) F4720
Prednji električki podizač stakla (suvozačeva strana) F4820
Razni uređaji F495
106
U SLUČAJU NUfiDE

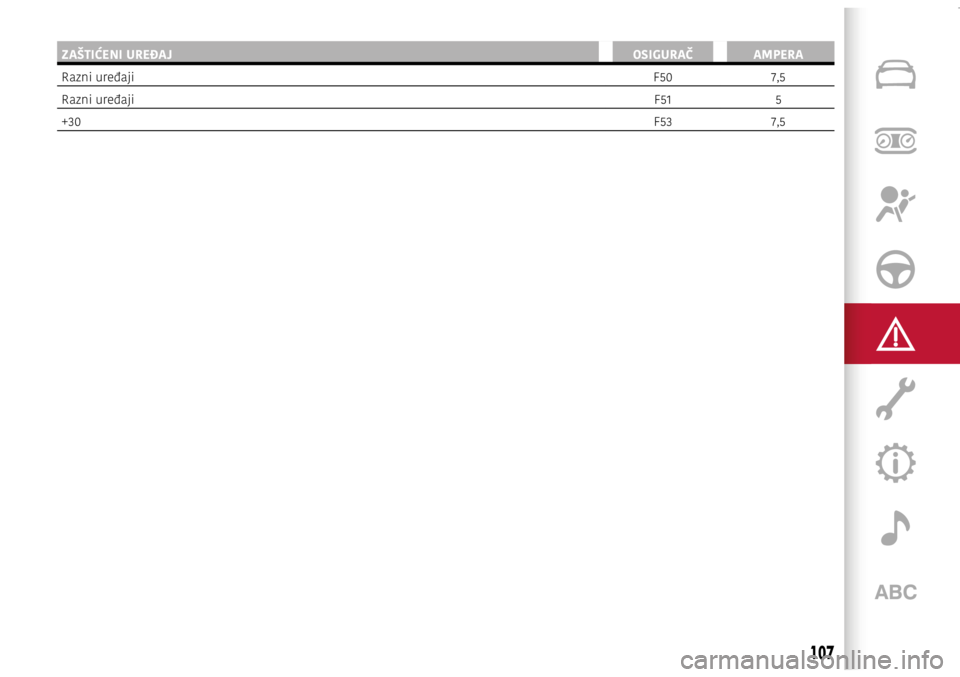

ZAŠTIĆENI UREĐAJOSIGURAČAMPERA
Razni uređaji F507,5
Razni uređaji F515
+30 F537,5
107

Kutija s osiguračima u prostoru motora
sl. 84
ZAŠTIĆENI UREĐAJOSIGURAČAMPERA
Napajanje pumpe perača svjetala F0930
Truba F1015
Kompresor klima uređaja F197,5
Grijač stražnjeg stakla F2030
Pumpa goriva F2115
Upaljač za cigarete/Utičnica F8515
12V utičnica u prtljažniku F8615
IBS senzor punjenja akumulatora za Start&Stop sustav F875
Odmrzavanje vanjskih zrcala F887,5
108
U SLUČAJU NUfiDE

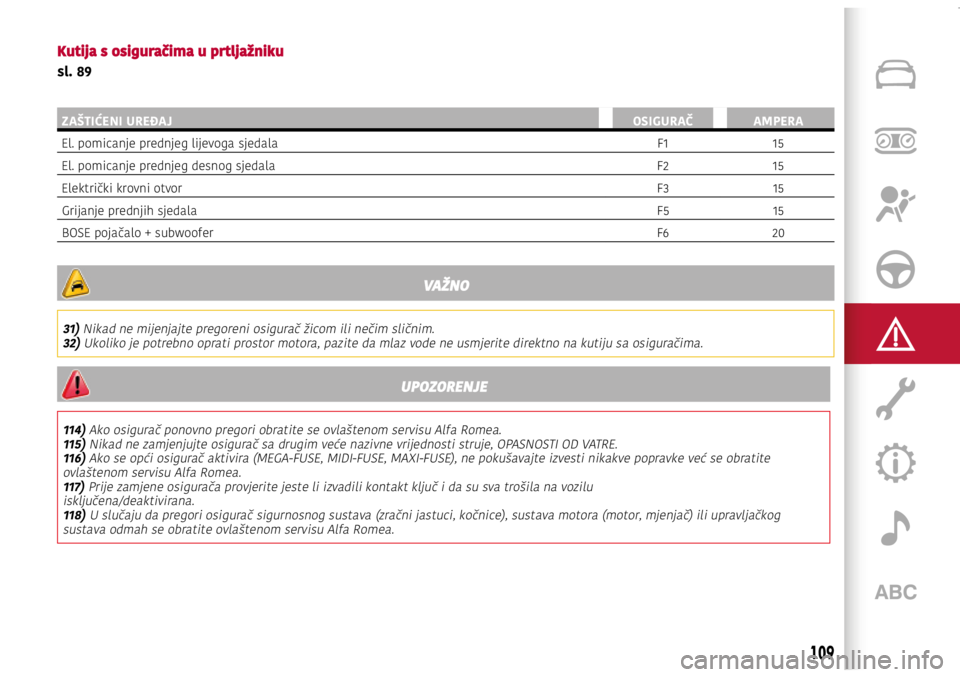

Kutija s osiguračima u prtljažniku
sl. 89
ZAŠTIĆENI UREĐAJOSIGURAČAMPERA
El. pomicanje prednjeg lijevoga sjedala F115
El. pomicanje prednjeg desnog sjedala F215
Električki krovni otvor F315
Grijanje prednjih sjedala F515
BOSE pojačalo + subwoofer F620
VAŽNO
31) Nikad ne mijenjajte pregoreni osigurač žicom ili nečim sličnim.
32) Ukoliko je potrebno oprati prostor motora, pazite da mlaz vode ne usmjerite direktno na kutiju sa osiguračima.
UPOZORENJE
114) Ako osigurač ponovno pregori obratite se ovlaštenom servisu Alfa Romea.115) Nikad ne zamjenjujte osigurač sa drugim veće nazivne vrijednosti struje, OPASNOSTI OD VATRE.116) Ako se opći osigurač aktivira (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), ne pokušavajte izvesti nikakve popravke već se obratite ovlaštenom servisu Alfa Romea.117) Prije zamjene osigurača provjerite jeste li izvadili kontakt ključ i da su sva trošila na voziluisključena/deaktivirana.118) U slučaju da pregori osigurač sigurnosnog sustava (zračni jastuci, kočnice), sustava motora (motor, mjenjač) ili upravljačkog sustava odmah se obratite ovlaštenom servisu Alfa Romea.
109

90A0K0649C
91A0K0650C
92A0K0651C
ZAMJENA KOTAČA
DIZALICA
119) 120) 121) 122) 123) 124)
Obratite pažnju na slijedeće:
❒ masa dizalice iznosi 1,76 kg;

❒ dizalica ne zahtjeva održavanje;

❒ dizalica se ne može popraviti. U
slučaju kvara treba je zamijeniti novom
originalnom dizalicom;
❒ nikakav alat se ne može koristiti za
podizanje dizalice osim poluge koja je
za to i namijenjena.
❒ Održavanje dizalice:

❒ spriječite ulazak prljavštine u pužni
vijak;
❒ nikada nemojte modificirati dizalicu.

❒ Uvjeti u kojima ne treba koristiti
dizalicu:
❒ temperatura ispod -40°C;

❒ na pjeskovitom ili blatnom tlu;

❒ na nejednolikom tlu;

❒ na strmim cestama;

❒ u ekstremnim vremenskim uvjetima:
oluje, tajfuni, uragani, itd.
❒ u direktnom kontaktu s motorom ili
za provođenje popravaka ispod vozila;
❒ na brodovima.
Za promjenu kotača postupite na
sljedeći način:

❒ zaustavite vozilo na mjestu kojim ne
ugrožavate promet, kako biste mogli sigurno zamijeniti kotač. Teren bi
trebao biti ravan i prikladno čvrst;

❒ ugasite motor i uključite/povucite
ručnu kočnicu, mjenjač postavite
u prvu brzinu ili u brzinu za vožnju
unatrag; odmah obucite reflektirajući
prsluk (propisano zakonom);
❒ otvorite prtljažnik, povucite traku i
podignite podnu prostirku prtljažnika.
❒ koristeći ključ 1, sl. 90 u kutiji s
alatom, otpustite pričvrsni vijak,
izvadite kutiju s alatom 2 i smjestite je
u blizinu kotača koji treba zamijeniti,
nakon toga izvadite rezervni kotač
umanjenih dimenzija 3;

❒ koristeći ključ 1, sl. 91 otpustite
pričvrsne vijke kotača za jedan okret.
Za izvedbe s aluminijskim naplatcima,
prodrmajte automobil kako bi olakšali
odvajanje naplatka od glavčine kotača.
Sl. 91
❒ dizalicu smjestite ispod vozila,
pored kotača koji želite promijeniti. U
izvedbama koje su time opremljene,
budite pažljivi kako ne bi oštetite
plastične aerodinamične spojlere;
❒ koristeći sklop dizalice 1, sl. 92
otvorite dizalicu tako da utor na
gornjem dijelu dizalice pravilno
dosjedne u točku na karoseriji
označenu sa
, sl. 92. Točke podizanja
3 su prikazane na sl. 93.
110
