2021 Alfa Romeo Giulietta Knjižica s uputama za uporabu i održavanje (in Croatian)

12A0K0624C
13A0K0625C
14A0K0700BC
12A0K0624C
13A0K0625C
14A0K0700BC
12A0K0624C
13A0K0625C
14A0K0700BC

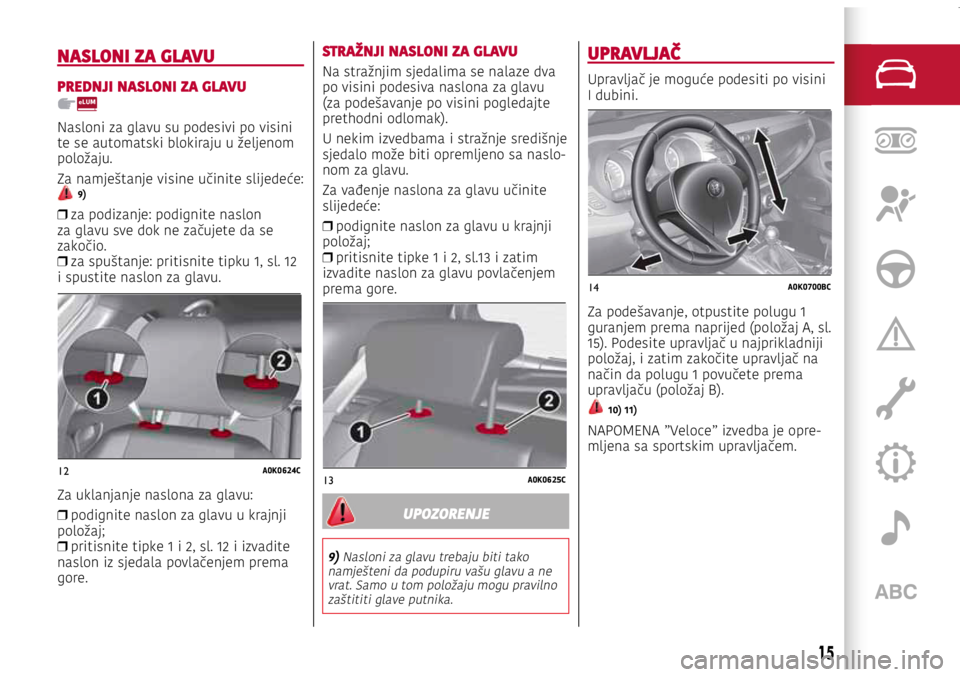

NASLONI ZA GLAVU
PREDNJI NASLONI ZA GLAVU
Nasloni za glavu su podesivi po visini
te se automatski blokiraju u željenom
položaju.
Za namještanje visine učinite slijedeće:
9)

❒ za podizanje: podignite naslon
za glavu sve dok ne začujete da se
zakočio.
❒ za spuštanje: pritisnite tipku 1, sl. 12
i spustite naslon za glavu.
Za uklanjanje naslona za glavu:

❒ podignite naslon za glavu u krajnji
položaj;
❒ pritisnite tipke 1 i 2, sl. 12 i izvadite
naslon iz sjedala povlačenjem prema
gore.
STRAŽNJI NASLONI ZA GLAVU
Na stražnjim sjedalima se nalaze dva
po visini podesiva naslona za glavu
(za podešavanje po visini pogledajte
prethodni odlomak).
U nekim izvedbama i stražnje središnje
sjedalo može biti opremljeno sa naslo
-nom za glavu.
Za vađenje naslona za glavu učinite
slijedeće:

❒ podignite naslon za glavu u krajnji
položaj;
❒ pritisnite tipke 1 i 2, sl.13 i zatim
izvadite naslon za glavu povlačenjem
prema gore.
UPOZORENJE
9) Nasloni za glavu trebaju biti tako
namješteni da podupiru vašu glavu a ne vrat. Samo u tom položaju mogu pravilno zaštititi glave putnika.
UPRAVLJAČ
Upravljač je moguće podesiti po visini
I dubini.
Za podešavanje, otpustite polugu 1
guranjem prema naprijed (položaj A, sl.
15). Podesite upravljač u najprikladniji
položaj, i zatim zakočite upravljač na
način da polugu 1 povučete prema
upravljaču (položaj B).
10) 11)
NAPOMENA ”Veloce” izvedba je opre-mljena sa sportskim upravljačem.
15

15A0K0700AC
16A0K0549C
17A0K0551C
15A0K0700AC
16A0K0549C
17A0K0551C
15A0K0700AC
16A0K0549C
17A0K0551CUPOZORENJE
10) Sva podešavanja upravljača moraju se izvesti isključivo kada je vozilo zaustavljeno i kada je pri tome motor ugašen.11) Apsolutno je zabranjeno izvođenje bilo kakvih naknadnih modifikacija na sustavu upravljača (npr. ugradnja protuprovalnog uređaja) jer bi se time moglo negativno utjecati na performanse i sigurnost, uz gubitak prava na jamstvo. Također je moguće da pri tome vozilo više ne udovoljava homologacijskim zahtjevima.

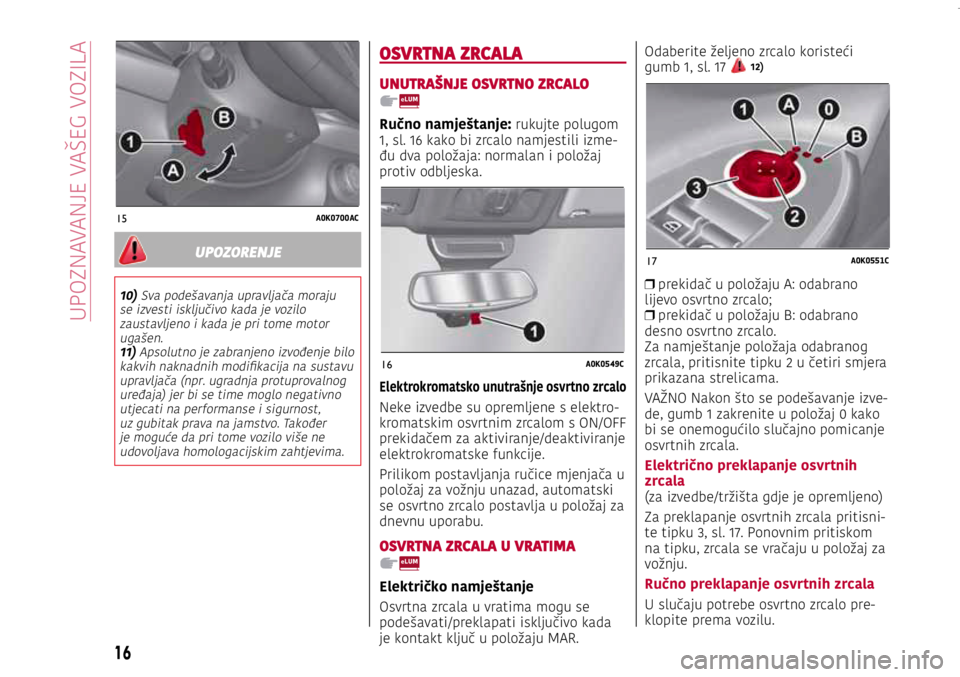

OSVRTNA ZRCALA
UNUTRAŠNJE OSVRTNO ZRCALO
Ručno namještanje: rukujte polugom
1, sl. 16 kako bi zrcalo namjestili izme-đu dva položaja: normalan i položaj
protiv odbljeska.
Elektrokromatsko unutrašnje osvrtno zrcalo
Neke izvedbe su opremljene s elektro-kromatskim osvrtnim zrcalom s ON/OFF
prekidačem za aktiviranje/deaktiviranje
elektrokromatske funkcije.
Prilikom postavljanja ručice mjenjača u
položaj za vožnju unazad, automatski
se osvrtno zrcalo postavlja u položaj za
dnevnu uporabu.
OSVRTNA ZRCALA U VRATIMA
Električko namještanje
Osvrtna zrcala u vratima mogu se
podešavati/preklapati isključivo kada
je kontakt ključ u položaju MAR. Odaberite željeno zrcalo koristeći
gumb 1, sl. 17
12)

❒ prekidač u položaju A: odabrano
lijevo osvrtno zrcalo;
❒ prekidač u položaju B: odabrano
desno osvrtno zrcalo.
Za namještanje položaja odabranog
zrcala, pritisnite tipku 2 u četiri smjera
prikazana strelicama.
VAŽNO Nakon što se podešavanje izve
-de, gumb 1 zakrenite u položaj 0 kako
bi se onemogućilo slučajno pomicanje
osvrtnih zrcala.
Električno preklapanje osvrtnih
zrcala (za izvedbe/tržišta gdje je opremljeno)
Za preklapanje osvrtnih zrcala pritisni
-te tipku 3, sl. 17. Ponovnim pritiskom
na tipku, zrcala se vračaju u položaj za
vožnju.
Ručno preklapanje osvrtnih zrcala
U slučaju potrebe osvrtno zrcalo pre-klopite prema vozilu.
16
UPOZNAVANJE VA

18A0K0556C

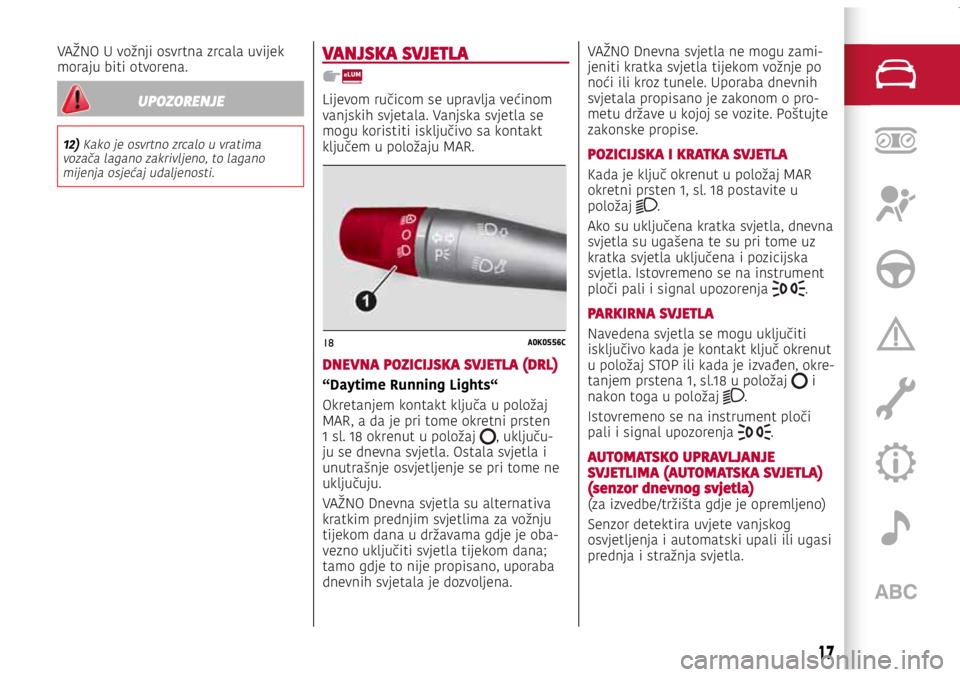

VAŽNO U vožnji osvrtna zrcala uvijek
moraju biti otvorena.
UPOZORENJE
12) Kako je osvrtno zrcalo u vratima vozača lagano zakrivljeno, to lagano mijenja osjećaj udaljenosti.
VANJSKA SVJETLA
Lijevom ručicom se upravlja većinom
vanjskih svjetala. Vanjska svjetla se
mogu koristiti isključivo sa kontakt
ključem u položaju MAR.
DNEVNA POZICIJSKA SVJETLA (DRL)
“Daytime Running Lights“
Okretanjem kontakt ključa u položaj
MAR, a da je pri tome okretni prsten
1 sl. 18 okrenut u položaj
, uključu-ju se dnevna svjetla. Ostala svjetla i
unutrašnje osvjetljenje se pri tome ne
uključuju.
VAŽNO Dnevna svjetla su alternativa
kratkim prednjim svjetlima za vožnju
tijekom dana u državama gdje je oba
-vezno uključiti svjetla tijekom dana;
tamo gdje to nije propisano, uporaba
dnevnih svjetala je dozvoljena. VAŽNO Dnevna svjetla ne mogu zami
-jeniti kratka svjetla tijekom vožnje po
noći ili kroz tunele. Uporaba dnevnih
svjetala propisano je zakonom o pro
-metu države u kojoj se vozite. Poštujte
zakonske propise.
POZICIJSKA I KRATKA SVJETLA
Kada je ključ okrenut u položaj MAR
okretni prsten 1, sl. 18 postavite u
položaj
.
Ako su uključena kratka svjetla, dnevna
svjetla su ugašena te su pri tome uz
kratka svjetla uključena i pozicijska
svjetla. Istovremeno se na instrument
ploči pali i signal upozorenja
.
PARKIRNA SVJETLA
Navedena svjetla se mogu uključiti
isključivo kada je kontakt ključ okrenut
u položaj STOP ili kada je izvađen, okre
-tanjem prstena 1, sl.18 u položaj i
nakon toga u položaj .
Istovremeno se na instrument ploči
pali i signal upozorenja
.
AUTOMATSKO UPRAVLJANJE SVJETLIMA (AUTOMATSKA SVJETLA) (senzor dnevnog svjetla) (za izvedbe/tržišta gdje je opremljeno)
Senzor detektira uvjete vanjskog
osvjetljenja i automatski upali ili ugasi
prednja i stražnja svjetla.
17

19A0K0541C
20A0K0609C
19A0K0541C
20A0K0609C

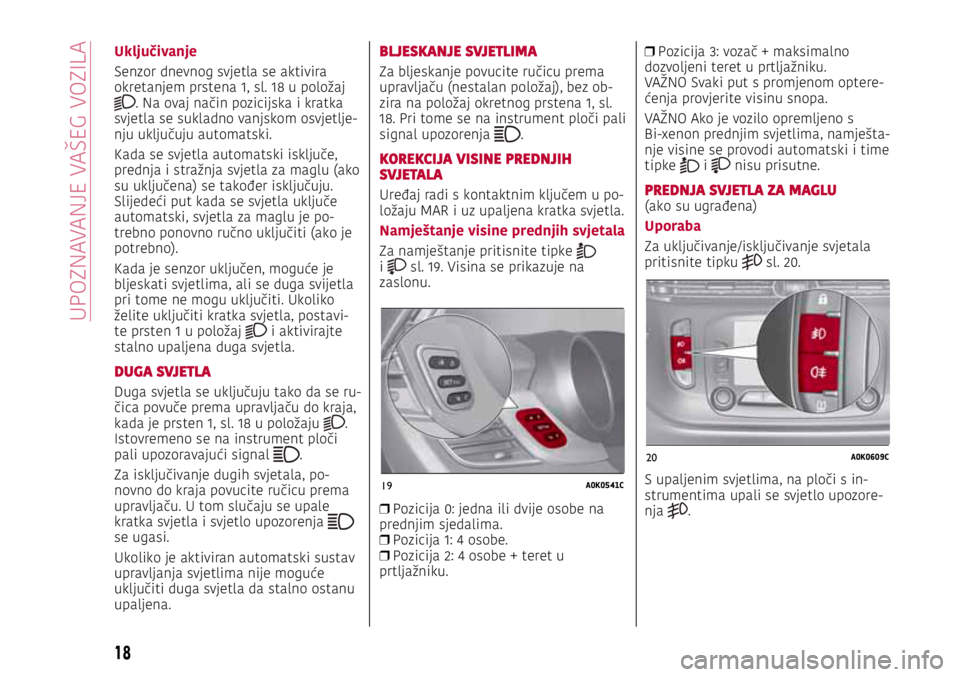

Uključivanje
Senzor dnevnog svjetla se aktivira
okretanjem prstena 1, sl. 18 u položaj
. Na ovaj način pozicijska i kratka
svjetla se sukladno vanjskom osvjetlje-nju uključuju automatski.
Kada se svjetla automatski isključe,
prednja i stražnja svjetla za maglu (ako
su uključena) se također isključuju.
Slijedeći put kada se svjetla uključe
automatski, svjetla za maglu je po
-trebno ponovno ručno uključiti (ako je
potrebno).
Kada je senzor uključen, moguće je
bljeskati svjetlima, ali se duga svijetla
pri tome ne mogu uključiti. Ukoliko
želite uključiti kratka svjetla, postavi
-te prsten 1 u položaj i aktivirajte
stalno upaljena duga svjetla.
DUGA SVJETLA
Duga svjetla se uključuju tako da se ru-čica povuče prema upravljaču do kraja,
kada je prsten 1, sl. 18 u položaju .
Istovremeno se na instrument ploči
pali upozoravajući signal
.
Za isključivanje dugih svjetala, po
-novno do kraja povucite ručicu prema
upravljaču. U tom slučaju se upale
kratka svjetla i svjetlo upozorenja

se ugasi.
Ukoliko je aktiviran automatski sustav
upravljanja svjetlima nije moguće
uključiti duga svjetla da stalno ostanu
upaljena.
BLJESKANJE SVJETLIMA
Za bljeskanje povucite ručicu prema
upravljaču (nestalan položaj), bez ob-zira na položaj okretnog prstena 1, sl.
18. Pri tome se na instrument ploči pali
signal upozorenja
.
KOREKCIJA VISINE PREDNJIH SVJETALA
Uređaj radi s kontaktnim ključem u po-ložaju MAR i uz upaljena kratka svjetla.
Namještanje visine prednjih svjetala
Za namještanje pritisnite tipke
i sl. 19. Visina se prikazuje na
zaslonu.

❒ Pozicija 0: jedna ili dvije osobe na
prednjim sjedalima.
❒ Pozicija 1: 4 osobe.

❒ Pozicija 2: 4 osobe + teret u
prtljažniku.
❒ Pozicija 3: vozač + maksimalno
dozvoljeni teret u prtljažniku.
VAŽNO Svaki put s promjenom optere
-ćenja provjerite visinu snopa.
VAŽNO Ako je vozilo opremljeno s
Bi-xenon prednjim svjetlima, namješta
-nje visine se provodi automatski i time
tipke i nisu prisutne.
PREDNJA SVJETLA ZA MAGLU (ako su ugrađena)
Uporaba
Za uključivanje/isključivanje svjetala
pritisnite tipku sl. 20.
S upaljenim svjetlima, na ploči s in
-strumentima upali se svjetlo upozore-nja .
18
UPOZNAVANJE VA

STRAŽNJA SVJETLA ZA MAGLU
Uporaba
Za uključivanje/isključivanje svjetala
pritisnite tipku , sl. 20.
Stražnja svjetla za maglu mogu se
upaliti samo s upaljenim kratkim pred
-njim svjetlima ili prednjim svjetlima za
maglu.
Ponovo pritisnite ovu tipku za gašenje
svjetala ili ugasite kratka svjetla i/
ili prednja svjetla za maglu (ako su
ugrađena).
S upaljenim svjetlima, na ploči s in
-strumentima upali se svjetlo upozore-nja .
POKAZIVAČI SMJERA
Pomaknite ručicu u (stalni) položaj:
❒ gore - pale se pokazivači smjera na
desnoj strani;
❒ dolje - pale se pokazivači smjera na
lijevoj strani.
Istovremeno na instrument ploči se
pali odgovarajući upozoravajući signal
ili .
Po izravnavanju upravljača pokazivači
smjera se automatski isključuju.
Funkcija “promjene voznog traka“
Ukoliko kratkim treptajem želite signa-lizirati svoju nakanu promjene vozne
trake, pomaknite lijevu ručicu dolje ili
gore bez da se zakoči (nestalan polo
-žaj) u trajanju kraćem od pola sekunde.
Bočni pokazivač na odabranoj strani će trepnuti pet puta te će se nakon toga
automatski isključiti.
“FOLLOW ME HOME“ UREĐAJ
Ova funkcija omogućuje osvjetljavanje
prostora ispred vozila u određenom
vremenskom trajanju.
Aktiviranje
Kada je kontakt ključ u položaju STOP
ili kada je ključ izvađen, povucite lijevu
ručicu A prema upravljaču unutar 2
minute u periodu nakon što je motor
ugašen.
Svakim pojedinačnim pomakom ručice,
uključenost kratkih i pozicijskih svje
-tala se povećava za 30 sekundi pa sve
do maksimalno 210 sekundi; svjetla se
automatski gase po isteku postavlje
-nog vremena.
Deaktiviranje
Ovu funkciju je moguće prekinuti tako
da ručicu zadržite povučenu prema
upravljaču na duže od 2 sekunde.
VANJSKO PRAKTIČNO OSVJETLJENJE
Ova funkcija omogućava osvjetljenje
prostora oko vozila kada se vrata
otključaju.
Aktiviranje
Kada je vozilo zaustavljeno ili parki-rano, te su vrata otključana pritiskom
na tipku daljinskog upravljača (ili
ako se prtljažnik otključa pritiskom na
tipku
), uključuju se kratka i bočna
pozicijska svjetla kao i osvjetljenje registarske pločice.
Svjetla ostaju uključena u trajanju od
otprilike 25 sekundi osim ako se vrata
ili prtljažnik ponovno ne otključaju ili
otvore i ponovno zatvore. U ovome slu
-čaju svjetla se gase nakon 5 sekundi.
Vanjsko osvjetljenje se može uključiti/
isključiti korištenjem Setup Izbornika
(pogledajte pod “Stavke izbornika“ u
ovome poglavlju).
AFS PRILAGODLJIVA SVJETLA (Sustav prilagodljivih prednjih
svjetala)
(za izvedbe/tržišta gdje je opremljeno)
Ovo je sustav koji dolazi u kombinaciji
sa ksenonskim prednjim svjetlima koji
kontinuirano i automatski usmjera
-va prednja svjetla i prilagođava ih
uvjetima u vožnji u zavojima/prilikom
skretanja.
Prilagodljiva svjetla se aktiviraju auto
-matski kada se motor upali.
19

21A0K0805C
22A0K0557C
21A0K0805C
22A0K0557C
UNUTRAŠNJA SVJETLA
PREDNJE STROPNO SVJETLO
Prekidačem 5, sl. 21 uključuju/isključuju
se stropna svjetla.
Položaji prekidača:
❒
središnji položaj: svjetla 1 i 4 se
uključuju/isključuju prilikom otvaranja/
zatvaranja prednjih vrata.
❒
pritisnut u lijevi položaj (položaj
OFF): svjetla 1 i 4 ostaju stalno
isključena;
❒
pritisnut u desni položaj (položaj ): svjetla 1 i 4 ostaju stalno uključena.
Uključivanje/isključivanje svjetla se
izvodi postepeno.
Prekidačem 2 uključuje/isključuje se
svjetlo 1.
Prekidačem 3 uključuje/isključuje se
svjetlo 4. VAŽNO Prije izlaska iz vozila, provjeri
-te da su oba prekidača u središnjem
položaju: zatvaranjem vrata gase se
svjetla kako bi se izbjeglo pražnjenje
akumulatora.
U svakome slučaju, ako je prekidač
nenamjerno ostavljen u položaju za
stalno upaljena svjetla, svjetla se au
-tomatski gase nakon 15 minuta, nakon
što se ugasi motor.
TRAJANJE UPALJENOSTI STROPNOG SVJETLA
(ako je ugrađeno)
Trajanje upaljenih svjetala prilikom
ulaska u vozilo
Svjetla se pale prilikom otključavanja,
otvaranja i zatvaranja.
Trajanje se prekida prilikom okretanja
kontakt ključa u položaj MAR-ON.
Trajanje upaljenih svjetala prilikom
izlaska iz vozila
Nakon što se kontakt ključ izvadi iz
kontakt brave, u slučaju otvaranja i za-tvaranja, stropna svjetla se pale unutar
2 minute nakon gašenja motora.
Svjetla se trenutno gase kada se vrata
zaključaju.
BRISAČ VJETROBRANA/
STRAŽNJEG STAKLA
Korištenje brisača je moguće sa kon-taktnim ključem u položaju MAR.
BRISAČ/PRANJE VJETROBRANSKOG
STAKLA
Uporaba 13) 14)
Prstenasti prekidač 2, sl. 22 ima slijede-će položaje:
O - brisači isključeni;
- rad brisača sa prekidima (ma-njom brzinom);
AUTO - aktiviran senzor kiše (gdje je
opremljeno)
- brisanje sa prekidima;
- kontinuirano sporo brisanje;
- kontinuirano brzo brisanje.
Pomicanjem ručice prema gore (ne
-stalan položaj) brisanje se svodi na
20
UPOZNAVANJE VA

trajanje sve dok se ručica drži u tome
položaju. Otpuštanjem se ručica vrača
u normalni položaj te se brisanje auto
-matski prekida.
“Smart washing“ funkcija
Povlačenjem ručice prema upravljaču
(nestalan položaj) pušta se mlaz teku-ćine na staklo vjetrobrana. Zadržava-njem poluge povučene duže od pola
sekunde, sa samo jednim pokretom
moguće je istovremeno uključiti mla
-znice i brisač.
Nakon otpuštanja ručice brisač izvodi
par brisanja. Nakon otprilike 6 sekundi,
izvodi se jedno naknadno brisanje kako
bi se upotpunio postupak brisanja.
SENZOR KIŠE (za izvedbe/tržišta gdje je opremljeno)
Ovaj senzor je u mogućnosti detektirati
prisutnost kiše i na taj način upravljati
radom brisača u ovisnosti o količini
vode na vjetrobranu.
Pomaknite okretni prsten 2, sl.22 desne
ručice u položaj za automatski rad
(“AUTO“): na ovaj način djelovanja bri
-sača se podešava sukladno intenzitetu
padanja kiše.
Intenzitet brisanja se može mijenja
-ti od mirovanja (vjetrobran suh) do
kontinuiranog brisanja većom brzinom
(sukladno intenzitetu padanja kiše).
Ako se ne detektira kiša, brisač neće
brisati.
BRISAČ STRAŽNJEG STAKLA/FUNKCIJA PRANJA
(za izvedbe/tržišta gdje je opremljeno)
Ovaj uređaj može se koristiti isključivo
sa kontakt ključem u položaju MAR.
Prstenasti prekidač 1, sl.22 okrenite
iz položaja O u položaj
kako bi se
aktivirao brisač stražnjeg stakla na
slijedeći način:

❒ rada sa prekidima ukoliko je brisač
vjetrobrana isključen;
❒ sinkronizirano sa brisačem
vjetrobrana (ali sa upola kraćim
intenzitetom);
❒ kontinuirano prilikom postavljanja
ručice mjenjača u položaj za vožnju
unazad.
Gurnite ručicu prema armaturnoj
ploči (nestalan položaj) za aktiviranje
mlaznica za pranje stražnjeg stakla.
Zadržavanjem ručice gurnutom duže
od pola sekunde također se aktivira i
brisač stražnjeg stakla. Otpuštanjem
ručice aktivira se smart washing funk
-cija na način koji je opisan za brisač
vjetrobranskog stakla.
UPOZORENJE
13) Nikada ne koristite brisač da bi
uklonili led i snijeg sa vjetrobranskog stakla. U tim uvjetima, brisač je izložen prevelikim opterećenjima što može rezultirati zaštitnim djelovanjem što za posljedicu može imati prekidanje djelovanja motora na par sekundi. Ako nakon toga brisač ne radi kao što je opisano obratite se ovlaštenome servisu Alfa Romea.14) Ne pokrečite brisače vjetrobranskog stakla kada su odignuti od vjetrobranskog stakla.
21

23A0K0553C
22
GETTING TO KNOW YOUR CAR
KLIMATIZACIJA
2)
RUČNI KLIMA UREĐAJ
1 - gumb za namještanje temperature zraka:
❒ plava zona = hlađenje

❒ crvena zona = grijanje
2 - Gumb ventilatora:

❒ 0=isključen ventilator

❒ 1-2-3-4-5-6 = brzina ventilatora
22
UPOZNAVANJE VA
