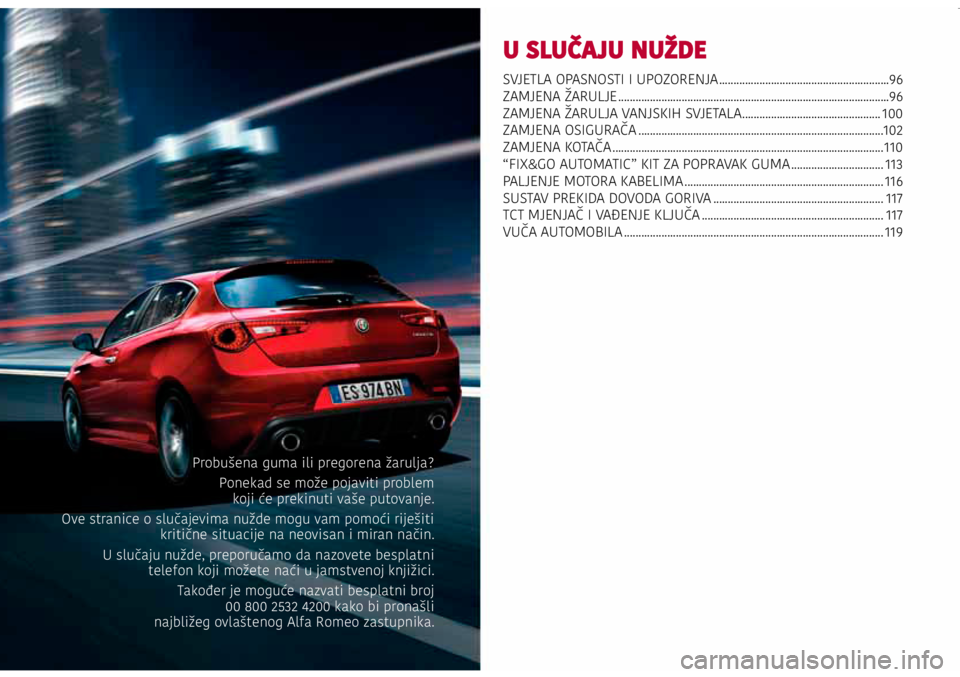

U SLUČAJU NUŽDE
SVJETLA OPASNOSTI I UPOZORENJA ...........................................................96
ZAMJENA ŽARULJE ........................................................................\
...................... 96
ZAMJENA ŽARULJA VANJSKIH SVJETALA ................................................ 100
ZAMJENA OSIGURAČA ........................................................................\
............. 102
ZAMJENA KOTAČA ........................................................................\
...................... 110
“FIX&GO AUTOMATIC” KIT ZA POPRAVAK GUMA ................................ 113
PALJENJE MOTORA KABELIMA ..................................................................... 116
SUSTAV PREKIDA DOVODA GORIVA ........................................................... 117
TCT MJENJAČ I VAĐENJE KLJUČA ............................................................... 117
VUČA AUTOMOBILA ........................................................................\
.................. 119
Probušena guma ili pregorena žarulja? Ponekad se može pojaviti problem
koji će prekinuti vaše putovanje.
Ove stranice o slučajevima nužde mogu vam pomoći riješiti kritične situacije na neovisan i miran način.
U slučaju nužde, preporučamo da nazovete besplatni telefon koji možete naći u jamstvenoj knjižici.
Također je moguće nazvati besplatni broj
00 800 2532 4200 kako bi pronašli najbližeg ovlaštenog Alfa Romeo zastupnika.

71A0K0622C

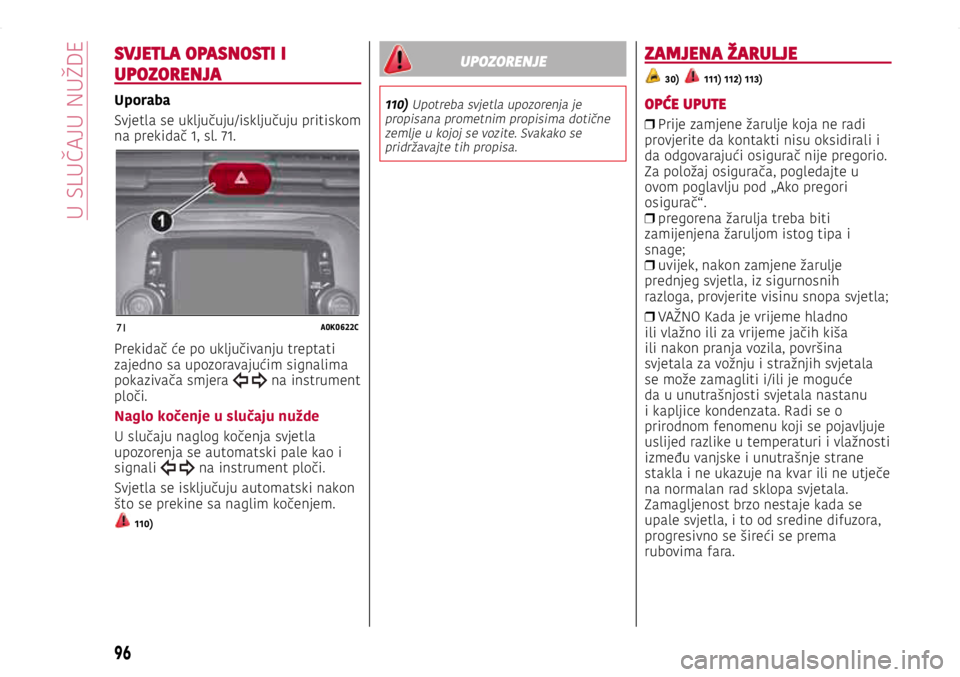

SVJETLA OPASNOSTI I
UPOZORENJA
Uporaba
Svjetla se uključuju/isključuju pritiskom
na prekidač 1, sl. 71.
Prekidač će po uključivanju treptati
zajedno sa upozoravajućim signalima
pokazivača smjera
na instrument
ploči.
Naglo kočenje u slučaju nužde
U slučaju naglog kočenja svjetla
upozorenja se automatski pale kao i
signali
na instrument ploči.
Svjetla se isključuju automatski nakon
što se prekine sa naglim kočenjem.
110)
UPOZORENJE
110) Upotreba svjetla upozorenja je propisana prometnim propisima dotične zemlje u kojoj se vozite. Svakako se pridržavajte tih propisa.
ZAMJENA ŽARULJE
30) 111) 112) 113)
OPĆE UPUTE

❒ Prije zamjene žarulje koja ne radi
provjerite da kontakti nisu oksidirali i
da odgovarajući osigurač nije pregorio.
Za položaj osigurača, pogledajte u
ovom poglavlju pod „Ako pregori
osigurač“.
❒ pregorena žarulja treba biti
zamijenjena žaruljom istog tipa i
snage;
❒ uvijek, nakon zamjene žarulje
prednjeg svjetla, iz sigurnosnih
razloga, provjerite visinu snopa svjetla;

❒ VAŽNO Kada je vrijeme hladno
ili vlažno ili za vrijeme jačih kiša
ili nakon pranja vozila, površina
svjetala za vožnju i stražnjih svjetala
se može zamagliti i/ili je moguće
da u unutrašnjosti svjetala nastanu
i kapljice kondenzata. Radi se o
prirodnom fenomenu koji se pojavljuje
uslijed razlike u temperaturi i vlažnosti
između vanjske i unutrašnje strane
stakla i ne ukazuje na kvar ili ne utječe
na normalan rad sklopa svjetala.
Zamagljenost brzo nestaje kada se
upale svjetla, i to od sredine difuzora,
progresivno se šireći se prema
rubovima fara.
96
U SLUAJU NUDE

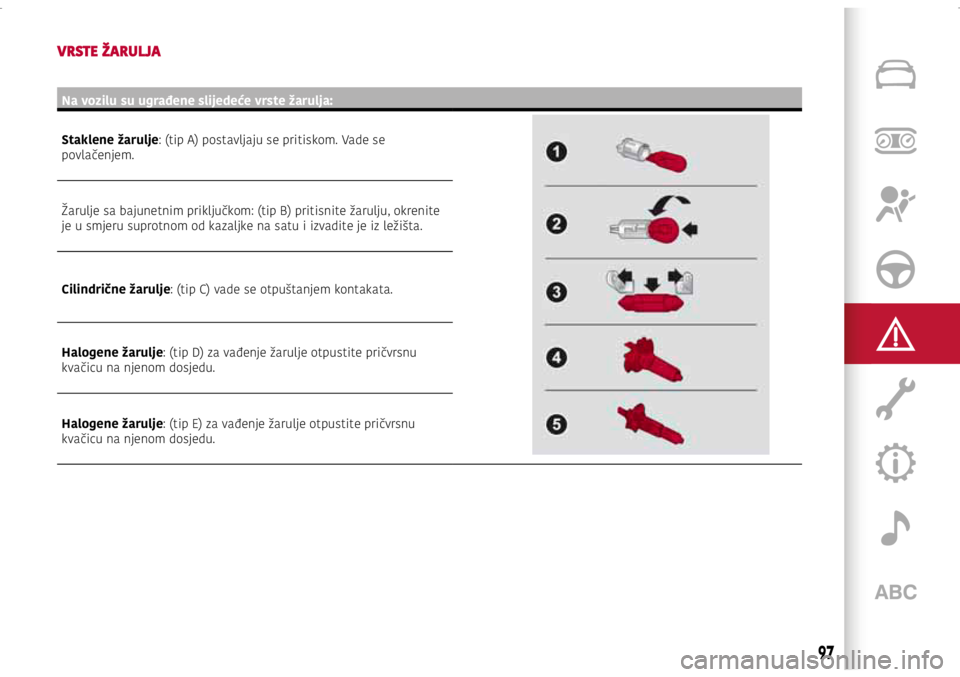

VRSTE ŽARULJA
Na vozilu su ugrađene slijedeće vrste žarulja:
Staklene žarulje: (tip A) postavljaju se pritiskom. Vade se
povlačenjem.
Žarulje sa bajunetnim priključkom: (tip B) pritisnite žarulju\
, okrenite
je u smjeru suprotnom od kazaljke na satu i izvadite je iz ležišta.
Cilindrične žarulje: (tip C) vade se otpuštanjem kontakata.
Halogene žarulje: (tip D) za vađenje žarulje otpustite pričvrsnu
kvačicu na njenom dosjedu.
Halogene žarulje: (tip E) za vađenje žarulje otpustite pričvrsnu
kvačicu na njenom dosjedu.
97

ŽaruljeTipSnaga Slika
Prednja bočna pozicijska svjetla/Dnevna svjetla DLR LED--
Stražnja bočna svjetla LED--
Kratka svjetla H755W D
Duga svjetla H155W E
Duga svjetla/Kratka svjetla (izvedbe sa Bi-Xenon svjetlima) (za izvedbe/
tržišta gdje je opremljeno) F
D1S -
Prednji pokazivači smjera PY24W24W B
Stražnji pokazivači smjera R10W10W B
Bočni pokazivači smjera LED--
Kočiona svjetla LED--
Treće kočiono svjetlo LED--
Osvjetljenje registarske pločice W5W5W A
Svjetla za maglu H355W E
Stražnje svjetlo za maglu H21W21W B
Svjetla za vožnju u nazad P21W21W B
Prednje stropno svjetlo C10W10W C
Svjetlo u prtljažniku W5W5W A
Svjetlo u pretincu C5W5W C
VAŽNO
30) Halogene žarulje primajte samo za metalni dio. Dodirivanjem staklenog dijela žarulje smanjuje se jačina svjetlosti i trajnost žarulje.
Ako slučajno dodirnete stakleni dio žarulje, obrišite žarulju krpom navlaženom s alkoholom te je ostavite da se osuši.
98
U SLUČAJU NUfiDE

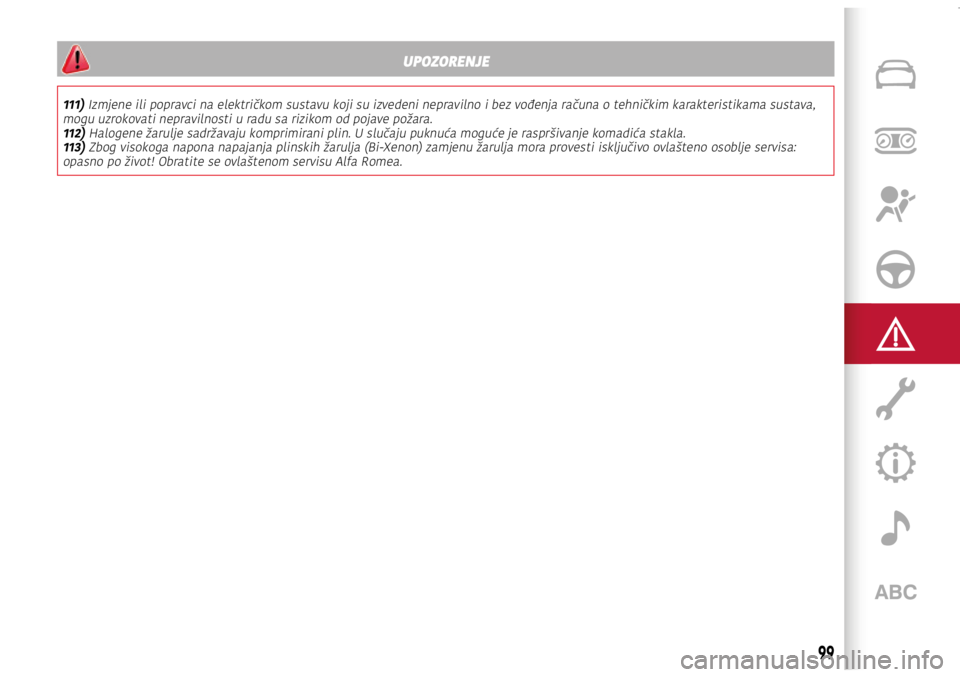

UPOZORENJE
111) Izmjene ili popravci na električkom sustavu koji su izvedeni nepravilno i bez vođenja računa o tehničkim karakteristikama sustava, mogu uzrokovati nepravilnosti u radu sa rizikom od pojave požara.112) Halogene žarulje sadržavaju komprimirani plin. U slučaju puknuća moguće je raspršivanje komadića stakla.113) Zbog visokoga napona napajanja plinskih žarulja (Bi-Xenon) zamjenu\
žarulja mora provesti isključivo ovlašteno osoblje servisa: opasno po život! Obratite se ovlaštenom servisu Alfa Romea.
99

72A0K0631C
73A0K0632C74A0K0633C
75A0K0634C
72A0K0631C
73A0K0632C74A0K0633C
75A0K0634C

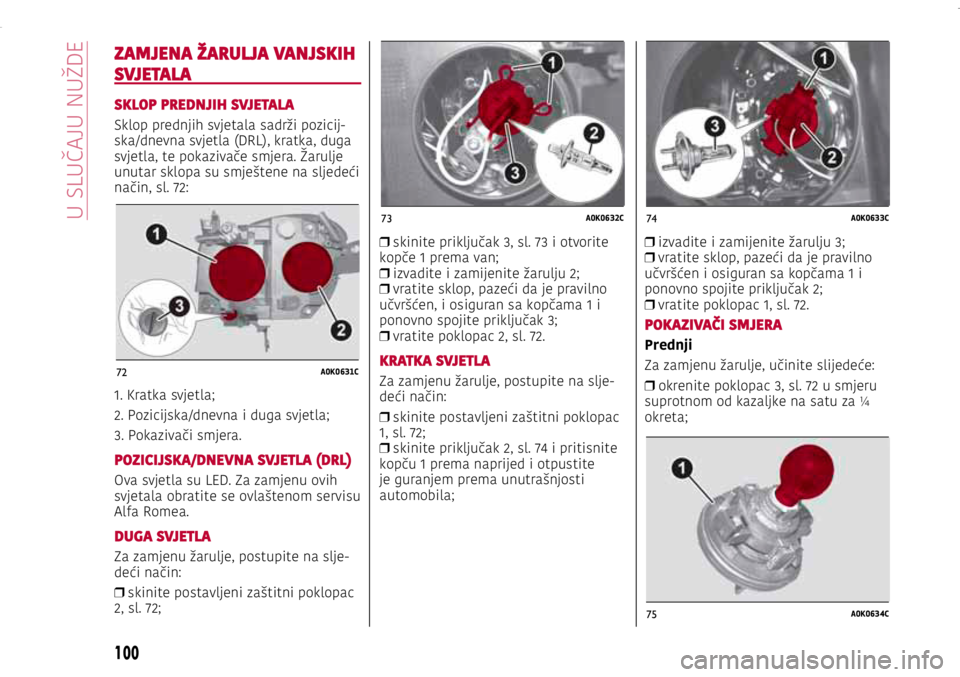

ZAMJENA ŽARULJA VANJSKIH
SVJETALA
SKLOP PREDNJIH SVJETALA
Sklop prednjih svjetala sadrži pozicij-ska/dnevna svjetla (DRL), kratka, duga
svjetla, te pokazivače smjera. Žarulje
unutar sklopa su smještene na sljedeći
način, sl. 72:
1. Kratka svjetla;
2. Pozicijska/dnevna i duga svjetla;
3. Pokazivači smjera.
POZICIJSKA/DNEVNA SVJETLA (DRL)
Ova svjetla su LED. Za zamjenu ovih
svjetala obratite se ovlaštenom servisu
Alfa Romea.
DUGA SVJETLA
Za zamjenu žarulje, postupite na slje-deći način:
❒ skinite postavljeni zaštitni poklopac
2, sl. 72;
❒ skinite priključak 3, sl. 73 i otvorite
kopče 1 prema van;
❒ izvadite i zamijenite žarulju 2;

❒ vratite sklop, pazeći da je pravilno
učvršćen, i osiguran sa kopčama 1 i
ponovno spojite priključak 3;
❒ vratite poklopac 2, sl. 72.
KRATKA SVJETLA
Za zamjenu žarulje, postupite na slje-deći način:

❒ skinite postavljeni zaštitni poklopac
1, sl. 72;
❒ skinite priključak 2, sl. 74 i pritisnite
kopču 1 prema naprijed i otpustite
je guranjem prema unutrašnjosti
automobila;
❒ izvadite i zamijenite žarulju 3;

❒ vratite sklop, pazeći da je pravilno
učvršćen i osiguran sa kopčama 1 i
ponovno spojite priključak 2;
❒ vratite poklopac 1, sl. 72.
POKAZIVAČI SMJERA
Prednji
Za zamjenu žarulje, učinite slijedeće:

❒ okrenite poklopac 3, sl. 72 u smjeru
suprotnom od kazaljke na satu za ¼
okreta;
100
U SLUAJU NUDE

76A0K0635C
77A0K0636C
78A0K0637C
79A0K0638AC
76A0K0635C
77A0K0636C
78A0K0637C
79A0K0638AC

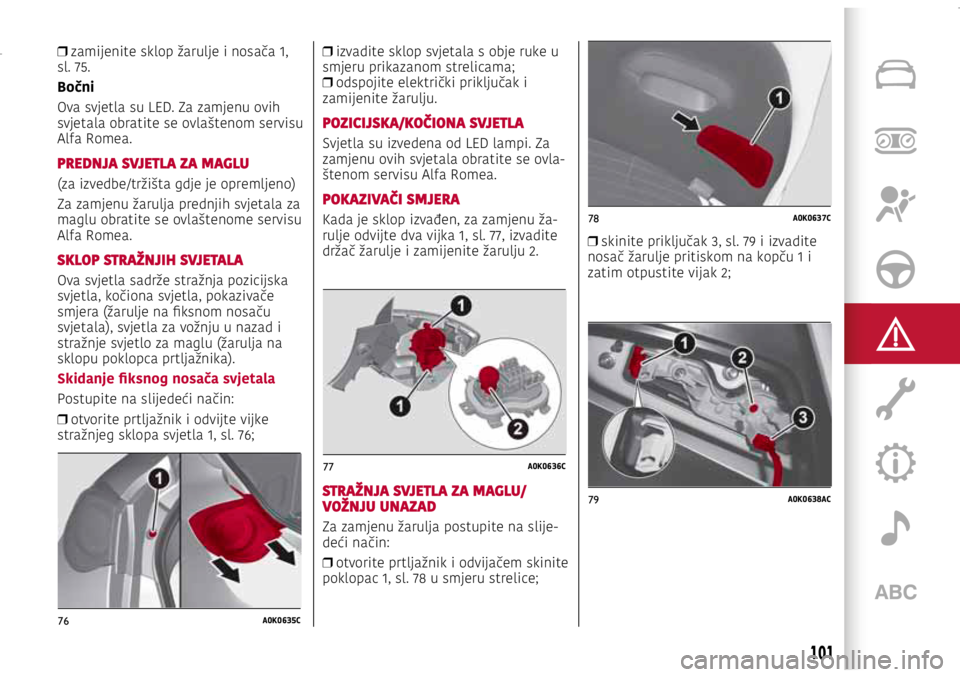

❒ zamijenite sklop žarulje i nosača 1,
sl. 75.
Bočni
Ova svjetla su LED. Za zamjenu ovih
svjetala obratite se ovlaštenom servisu
Alfa Romea.
PREDNJA SVJETLA ZA MAGLU
(za izvedbe/tržišta gdje je opremljeno)
Za zamjenu žarulja prednjih svjetala za
maglu obratite se ovlaštenome servisu
Alfa Romea.
SKLOP STRAŽNJIH SVJETALA
Ova svjetla sadrže stražnja pozicijska
svjetla, kočiona svjetla, pokazivače
smjera (žarulje na fiksnom nosaču
svjetala), svjetla za vožnju u nazad i
stražnje svjetlo za maglu (žarulja na
sklopu poklopca prtljažnika).
Skidanje fiksnog nosača svjetala
Postupite na slijedeći način:

❒ otvorite prtljažnik i odvijte vijke
stražnjeg sklopa svjetla 1, sl. 76;
❒ izvadite sklop svjetala s obje ruke u
smjeru prikazanom strelicama;
❒ odspojite električki priključak i
zamijenite žarulju.
POZICIJSKA/KOČIONA SVJETLA
Svjetla su izvedena od LED lampi. Za
zamjenu ovih svjetala obratite se ovla-štenom servisu Alfa Romea.
POKAZIVAČI SMJERA
Kada je sklop izvađen, za zamjenu ža-rulje odvijte dva vijka 1, sl. 77, izvadite
držač žarulje i zamijenite žarulju 2.
STRAŽNJA SVJETLA ZA MAGLU/VOŽNJU UNAZAD
Za zamjenu žarulja postupite na slije-deći način:

❒ otvorite prtljažnik i odvijačem skinite
poklopac 1, sl. 78 u smjeru strelice;
❒ skinite priključak 3, sl. 79 i izvadite
nosač žarulje pritiskom na kopču 1 i
zatim otpustite vijak 2;
101

80A0K0638BC81A0K0905C
82A0K0640C

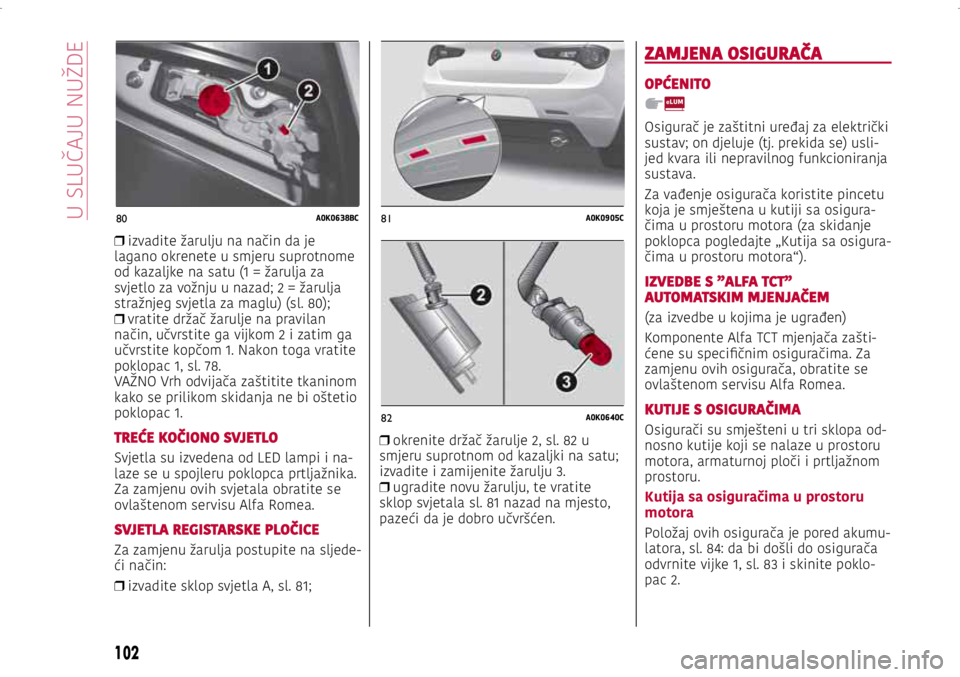

❒ izvadite žarulju na način da je
lagano okrenete u smjeru suprotnome
od kazaljke na satu (1 = žarulja za
svjetlo za vožnju u nazad; 2 = žarulja
stražnjeg svjetla za maglu) (sl. 80);
❒ vratite držač žarulje na pravilan
način, učvrstite ga vijkom 2 i zatim ga
učvrstite kopčom 1. Nakon toga vratite
poklopac 1, sl. 78.
VAŽNO Vrh odvijača zaštitite tkaninom
kako se prilikom skidanja ne bi oštetio
poklopac 1.
TREĆE KOČIONO SVJETLO
Svjetla su izvedena od LED lampi i na-laze se u spojleru poklopca prtljažnika.
Za zamjenu ovih svjetala obratite se
ovlaštenom servisu Alfa Romea.
SVJETLA REGISTARSKE PLOČICE
Za zamjenu žarulja postupite na sljede-ći način:

❒ izvadite sklop svjetla A, sl. 81;
❒ okrenite držač žarulje 2, sl. 82 u
smjeru suprotnom od kazaljki na satu;
izvadite i zamijenite žarulju 3.
❒ ugradite novu žarulju, te vratite
sklop svjetala sl. 81 nazad na mjesto,
pazeći da je dobro učvršćen.
ZAMJENA OSIGURAČA
OPĆENITO
Osigurač je zaštitni uređaj za električki
sustav; on djeluje (tj. prekida se) usli-jed kvara ili nepravilnog funkcioniranja
sustava.
Za vađenje osigurača koristite pincetu
koja je smještena u kutiji sa osigura
-čima u prostoru motora (za skidanje
poklopca pogledajte „Kutija sa osigura-čima u prostoru motora“).
IZVEDBE S ”ALFA TCT” AUTOMATSKIM MJENJAČEM
(za izvedbe u kojima je ugrađen)
Komponente Alfa TCT mjenjača zašti
-ćene su specifičnim osiguračima. Za
zamjenu ovih osigurača, obratite se
ovlaštenom servisu Alfa Romea.
KUTIJE S OSIGURAČIMA
Osigurači su smješteni u tri sklopa od-nosno kutije koji se nalaze u prostoru
motora, armaturnoj ploči i prtljažnom
prostoru.
Kutija sa osiguračima u prostoru
motora
Položaj ovih osigurača je pored akumu-latora, sl. 84: da bi došli do osigurača
odvrnite vijke 1, sl. 83 i skinite poklo-pac 2.
