2021 Alfa Romeo Giulietta Knjižica s uputama za uporabu i održavanje (in Croatian)

33A0K0612C
UPOZORENJE
19) Težak teret koji nije osiguran može u slučaju nezgode uzrokovati teške ozljede putnika.20) Ako namjeravate sa sobom prevoziti rezervni spremnik goriva u područjima gdje nisu česte benzinske postaje, pridržavajte se zakonskih propisa, upotrebljavajte isključivo ovjerene spremnike, odgovarajuće učvršćene sa prstenima za osiguravanje tereta. Pa čak i tada je rizik od požara povećan u slučaju da se dogodi nezgoda.

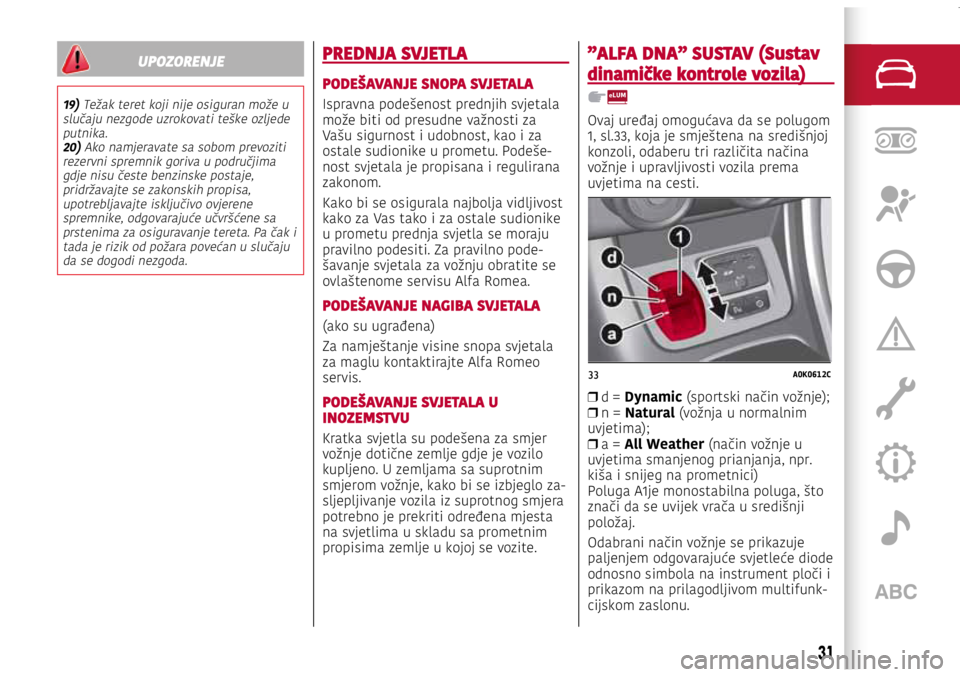

PREDNJA SVJETLA
PODEŠAVANJE SNOPA SVJETALA
Ispravna podešenost prednjih svjetala
može biti od presudne važnosti za
Vašu sigurnost i udobnost, kao i za
ostale sudionike u prometu. Podeše
-nost svjetala je propisana i regulirana
zakonom.
Kako bi se osigurala najbolja vidljivost
kako za Vas tako i za ostale sudionike
u prometu prednja svjetla se moraju
pravilno podesiti. Za pravilno pode
-šavanje svjetala za vožnju obratite se
ovlaštenome servisu Alfa Romea.
PODEŠAVANJE NAGIBA SVJETALA
(ako su ugrađena)
Za namještanje visine snopa svjetala
za maglu kontaktirajte Alfa Romeo
servis.
PODEŠAVANJE SVJETALA U INOZEMSTVU
Kratka svjetla su podešena za smjer
vožnje dotične zemlje gdje je vozilo
kupljeno. U zemljama sa suprotnim
smjerom vožnje, kako bi se izbjeglo za
-sljepljivanje vozila iz suprotnog smjera
potrebno je prekriti određena mjesta
na svjetlima u skladu sa prometnim
propisima zemlje u kojoj se vozite.
”ALFA DNA” SUSTAV (Sustav
dinamičke kontrole vozila)
Ovaj uređaj omogućava da se polugom
1, sl.33, koja je smještena na središnjoj
konzoli, odaberu tri različita načina
vožnje i upravljivosti vozila prema
uvjetima na cesti.

❒ d = Dynamic (sportski način vožnje);

❒ n = Natural (vožnja u normalnim
uvjetima);
❒ a = All Weather (način vožnje u
uvjetima smanjenog prianjanja, npr.
kiša i snijeg na prometnici)
Poluga A1je monostabilna poluga, što
znači da se uvijek vrača u središnji
položaj.
Odabrani način vožnje se prikazuje
paljenjem odgovarajuće svjetleće diode
odnosno simbola na instrument ploči i
prikazom na prilagodljivom multifunk
-cijskom zaslonu.
31

34A0K0322C

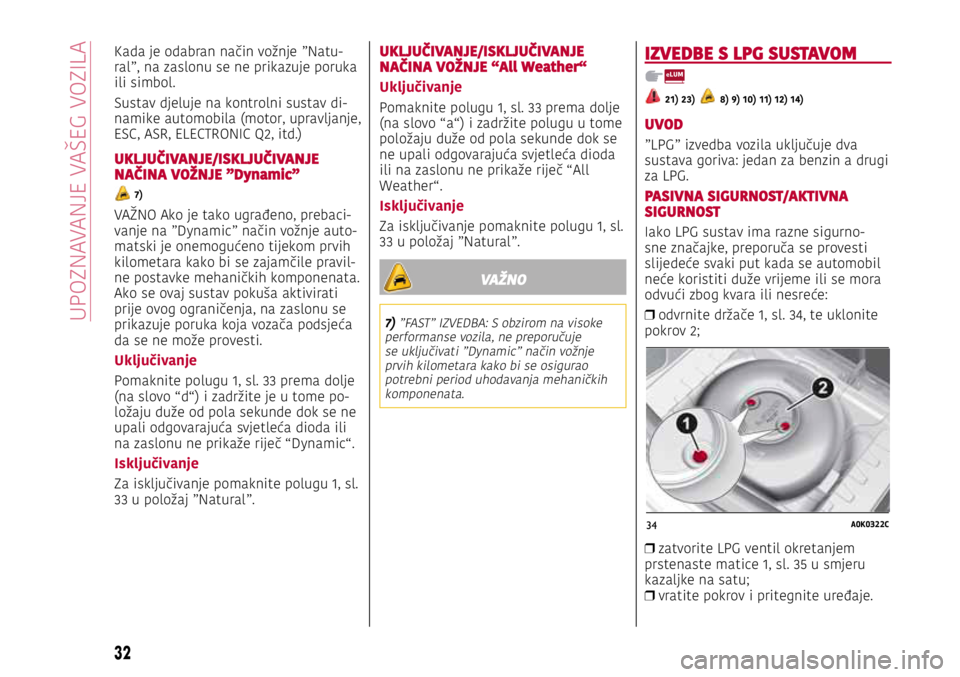

Kada je odabran način vožnje ”Natu-ral”, na zaslonu se ne prikazuje poruka
ili simbol.
Sustav djeluje na kontrolni sustav di
-namike automobila (motor, upravljanje,
ESC, ASR, ELECTRONIC Q2, itd.)
UKLJUČIVANJE/ISKLJUČIVANJE NAČINA VOŽNJE ”Dynamic”
7)
VAŽNO Ako je tako ugrađeno, prebaci-vanje na ”Dynamic” način vožnje auto-matski je onemogućeno tijekom prvih
kilometara kako bi se zajamčile pravil-ne postavke mehaničkih komponenata.
Ako se ovaj sustav pokuša aktivirati
prije ovog ograničenja, na zaslonu se
prikazuje poruka koja vozača podsjeća
da se ne može provesti.
Uključivanje
Pomaknite polugu 1, sl. 33 prema dolje
(na slovo “d“) i zadržite je u tome po-ložaju duže od pola sekunde dok se ne
upali odgovarajuća svjetleća dioda ili
na zaslonu ne prikaže riječ “Dynamic“.
Isključivanje
Za isključivanje pomaknite polugu 1, sl.
33 u položaj ”Natural”.
UKLJUČIVANJE/ISKLJUČIVANJE NAČINA VOŽNJE “All Weather“
Uključivanje
Pomaknite polugu 1, sl. 33 prema dolje
(na slovo “a“) i zadržite polugu u tome
položaju duže od pola sekunde dok se
ne upali odgovarajuća svjetleća dioda
ili na zaslonu ne prikaže riječ “All
Weather“.
Isključivanje
Za isključivanje pomaknite polugu 1, sl.
33 u položaj ”Natural”.
VAŽNO
7) ”FAST” IZVEDBA: S obzirom na visoke performanse vozila, ne preporučuje se uključivati ”Dynamic” način vožnje prvih kilometara kako bi se osigurao potrebni period uhodavanja mehaničkih komponenata.
IZVEDBE S LPG SUSTAVOM
21) 2 3) 8) 9) 10) 11) 12) 14)
UVOD
”LPG” izvedba vozila uključuje dva
sustava goriva: jedan za benzin a drugi
za LPG.
PASIVNA SIGURNOST/AKTIVNA SIGURNOST
Iako LPG sustav ima razne sigurno-sne značajke, preporuča se provesti
slijedeće svaki put kada se automobil
neće koristiti duže vrijeme ili se mora
odvući zbog kvara ili nesreće:

❒ odvrnite držače 1, sl. 34, te uklonite
pokrov 2;

❒ zatvorite LPG ventil okretanjem
prstenaste matice 1, sl. 35 u smjeru
kazaljke na satu;
❒ vratite pokrov i pritegnite uređaje.
32
UPOZNAVANJE VA

35A0K0323C

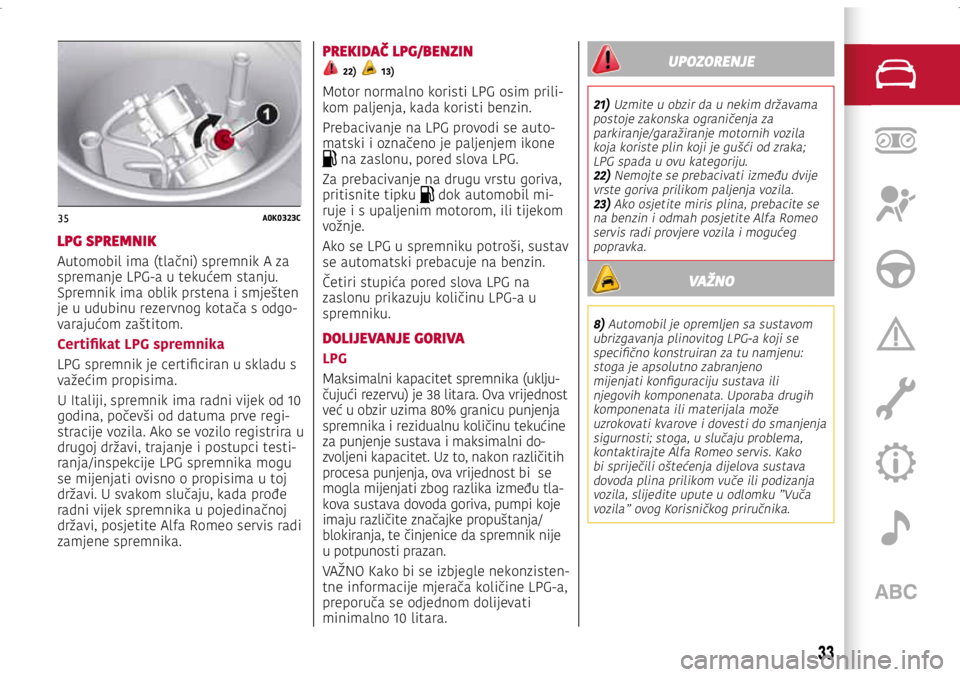

LPG SPREMNIK
Automobil ima (tlačni) spremnik A za
spremanje LPG-a u tekućem stanju.
Spremnik ima oblik prstena i smješten
je u udubinu rezervnog kotača s odgo
-varajućom zaštitom.
Certifikat LPG spremnika
LPG spremnik je certificiran u skladu s
važećim propisima.
U Italiji, spremnik ima radni vijek od 10
godina, počevši od datuma prve regi
-stracije vozila. Ako se vozilo registrira u
drugoj državi, trajanje i postupci testi-ranja/inspekcije LPG spremnika mogu
se mijenjati ovisno o propisima u toj
državi. U svakom slučaju, kada prođe
radni vijek spremnika u pojedinačnoj
državi, posjetite Alfa Romeo servis radi
zamjene spremnika.
PREKIDAČ LPG/BENZIN
22) 13)
Motor normalno koristi LPG osim prili-kom paljenja, kada koristi benzin.
Prebacivanje na LPG provodi se auto
-matski i označeno je paljenjem ikone na zaslonu, pored slova LPG.
Za prebacivanje na drugu vrstu goriva,
pritisnite tipku
dok automobil mi-ruje i s upaljenim motorom, ili tijekom
vožnje.
Ako se LPG u spremniku potroši, sustav
se automatski prebacuje na benzin.
Četiri stupića pored slova LPG na
zaslonu prikazuju količinu LPG-a u
spremniku.
DOLIJEVANJE GORIVA
LPG
Maksimalni kapacitet spremnika (uklju-čujući rezervu) je 38 litara. Ova vrijednost
već u obzir uzima 80% granicu punjenja
spremnika i rezidualnu količinu tekućine
za punjenje sustava i maksimalni do
-zvoljeni kapacitet. Uz to, nakon različitih
procesa punjenja, ova vrijednost bi se
mogla mijenjati zbog razlika između tla
-kova sustava dovoda goriva, pumpi koje
imaju različite značajke propuštanja/
blokiranja, te činjenice da spremnik nije
u potpunosti prazan.
VAŽNO Kako bi se izbjegle nekonzisten
-tne informacije mjerača količine LPG-a,
preporuča se odjednom dolijevati
minimalno 10 litara.
UPOZORENJE
21) Uzmite u obzir da u nekim državama postoje zakonska ograničenja za parkiranje/garažiranje motornih vozila koja koriste plin koji je gušći od zraka; LPG spada u ovu kategoriju.22) Nemojte se prebacivati između dvije vrste goriva prilikom paljenja vozila.23) Ako osjetite miris plina, prebacite se na benzin i odmah posjetite Alfa Romeo servis radi provjere vozila i mogućeg popravka.
VAŽNO
8) Automobil je opremljen sa sustavom ubrizgavanja plinovitog LPG-a koji se specifično konstruiran za tu namjenu: stoga je apsolutno zabranjeno mijenjati konfiguraciju sustava ili njegovih komponenata. Uporaba drugih komponenata ili materijala može uzrokovati kvarove i dovesti do smanjenja sigurnosti; stoga, u slučaju problema, kontaktirajte Alfa Romeo servis. Kako bi spriječili oštećenja dijelova sustava dovoda plina prilikom vuče ili podizanja vozila, slijedite upute u odlomku ”Vuča vozila” ovog Korisničkog priručnika.
33

9) Sustav radi pri temperaturama između -20°C i 100°C.10) U slučaju lakiranja vozila u peći, LPG spremnik se mora izvaditi iz automobila i kasnije se mora ugraditi u Alfa Romeo servisu. Iako LPG sustav ima razne sigurnosne značajke, preporuča se nastaviti kako slijedi svaki put kada se vozilo neće koristiti duže vrijeme ili bude vučeno nakon sudara ili kvara: odvrnite držač i uklonite pokrov. Zatvorite LPG ventil okretanjem prstenaste matice u smjeru kazaljke na satu; vratite pokrov i ponovo pritegnite držač.11) Koristite samo LPG za motorna vozila.12) Strogo je zabranjena uporaba aditiva za LPG. Periodično (najmanje jednom u šest mjeseci), preporuča se da se potroši LPG u spremniku i pri slijedećem dolijevanju provjerite da ne prelazi maksimalni kapacitet od 38 litara (uključena rezerva) (uz tolerancije do 2 litre) (pogledajte upute u odlomku ”Dolijevanje goriva”). Ako je razina iznad 38 litara (uključujući rezervu) odmah kontaktirajte Alfa Romeo servis.13) Kada se zatraži prebacivanje, može se ćuti metalni zvuk iz ventila koji održavaju tlak sustava. Za gore opisanu logiku prebacivanja, kašnjenje između aktiviranja ventila i gašenja indikacije na ploči s instrumentima potpuno je normalno.14) U posebnim uvjetima uporabe, kao što je paljenje i rad pri niskim okolnim temperaturama ili dovod LPG-a s niskim udjelom propana, sustav bi se mogao privremeno prebaciti na rad s benzinom, bez vizualne indikacije na prekidaču. U slučaju niže razine LPG-a u spremniku ili zahtjeva za većim performansama (npr. pretjecanje, potpuno opterećen automobil, strmi usponi) sustav bi se mogao automatski prebaciti na benzin kako bi se zajamčile željene performanse; u ovom slučaju, provedeno prebacivanje prikazano je upaljenom narančastom (benzin) lampicom i gašenjem zelene (LPG) lampice na prekidaču. Kada se gore spomenuti uvjeti završe, sustav se automatski vraća na rad s LPG-om; narančasta (benzin) lampica se gasi, a zelena (LPG) lampica se upali. Kako bi se omogućilo gore opisano automatsko prebacivanje u spremniku benzina treba biti dovoljno goriva.
34
UPOZNAVANJE VAŠEG VOZILA

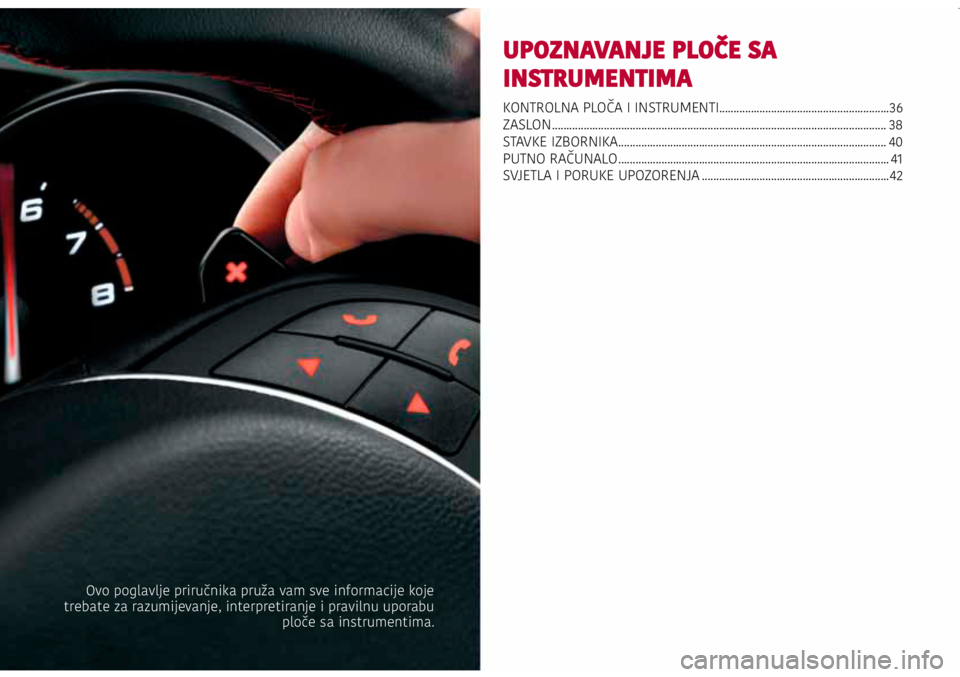

UPOZNAVANJE PLOČE SA
INSTRUMENTIMA
KONTROLNA PLOČA I INSTRUMENTI...........................................................36
ZASLON ........................................................................\
............................................ 38
STAVKE IZBORNIKA ........................................................................\
..................... 40
PUTNO RAČUNALO ........................................................................\
...................... 41
SVJETLA I PORUKE UPOZORENJA ................................................................. 42
Ovo poglavlje priručnika pruža vam sve informacije koje
trebate za razumijevanje, interpretiranje i pravilnu uporabu ploče sa instrumentima.

36A0K0907C
36
KNOWING THE INSTRUMENT PANEL
KONTROLNA PLOČA I INSTRUMENTI
PRILAGODLJIVI MULTIFUNKCIJSKI ZASLON
1. Brzinomjer (prikaz brzine)
2. Prilagodljivi multifunkcijski zaslon
3. Brojač okretaja motora
4. Pokazivač razine goriva u spremniku sa upozoravajućim signalom rezerve
5. Pokazivač temperature rashladne tekućine u motoru sa upozoravajućim signalom pregrijanosti
Signali upozorenja kojima su opremljene isključivo dizelske izvedbe. U dizelskim izvedbama krajnja vrijednost
broja okretaja motora je postavljena na 6000 o/min.
VAŽNO Osvjetljenje grafike ploče sa instrumentima ovisi o izvedbi.
36
UPOZNAVANJE PLOE SA INSTRUMENTIMA

37A0K0908C
37

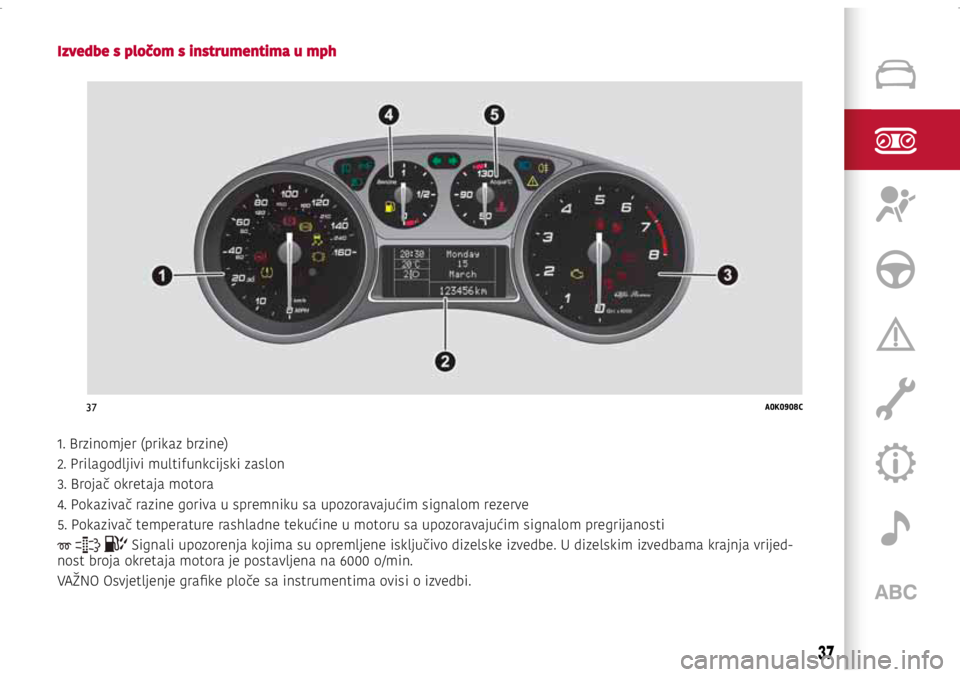

Izvedbe s pločom s instrumentima u mph
1. Brzinomjer (prikaz brzine)
2. Prilagodljivi multifunkcijski zaslon
3. Brojač okretaja motora
4. Pokazivač razine goriva u spremniku sa upozoravajućim signalom rezerve
5. Pokazivač temperature rashladne tekućine u motoru sa upozoravajućim signalom pregrijanosti
Signali upozorenja kojima su opremljene isključivo dizelske izvedbe. U dizelskim izvedbama krajnja vrijed-nost broja okretaja motora je postavljena na 6000 o/min.
VAŽNO Osvjetljenje grafike ploče sa instrumentima ovisi o izvedbi.
37

38A0K0600C
39A0K0541C

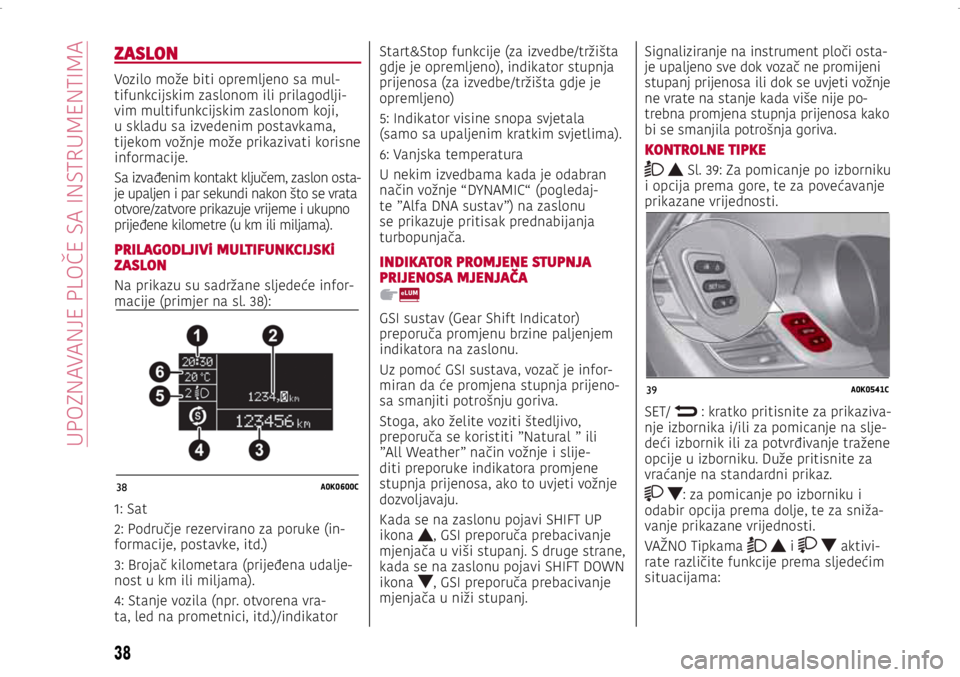

ZASLON
Vozilo može biti opremljeno sa mul-tifunkcijskim zaslonom ili prilagodlji-vim multifunkcijskim zaslonom koji,
u skladu sa izvedenim postavkama,
tijekom vožnje može prikazivati korisne
informacije.
Sa izvađenim kontakt ključem, zaslon osta
-je upaljen i par sekundi nakon što se vrata
otvore/zatvore prikazuje vrijeme i ukupno
prijeđene kilometre (u km ili miljama).
PRILAGODLJIVi MULTIFUNKCIJSKi ZASLON
Na prikazu su sadržane sljedeće infor-macije (primjer na sl. 38):
1: Sat
2: Područje rezervirano za poruke (in
-formacije, postavke, itd.)
3: Brojač kilometara (prijeđena udalje
-nost u km ili miljama).
4: Stanje vozila (npr. otvorena vra
-ta, led na prometnici, itd.)/indikator Start&Stop funkcije (za izvedbe/tržišta
gdje je opremljeno), indikator stupnja
prijenosa (za izvedbe/tržišta gdje je
opremljeno)
5: Indikator visine snopa svjetala
(samo sa upaljenim kratkim svjetlima).
6: Vanjska temperatura
U nekim izvedbama kada je odabran
način vožnje “DYNAMIC“ (pogledaj
-te ”Alfa DNA sustav”) na zaslonu
se prikazuje pritisak prednabijanja
turbopunjača.
INDIKATOR PROMJENE STUPNJA PRIJENOSA MJENJAČA
GSI sustav (Gear Shift Indicator)
preporuča promjenu brzine paljenjem
indikatora na zaslonu.
Uz pomoć GSI sustava, vozač je infor
-miran da će promjena stupnja prijeno-sa smanjiti potrošnju goriva.
Stoga, ako želite voziti štedljivo,
preporuča se koristiti ”Natural ” ili
”All Weather” način vožnje i slije
-diti preporuke indikatora promjene
stupnja prijenosa, ako to uvjeti vožnje
dozvoljavaju.
Kada se na zaslonu pojavi SHIFT UP
ikona
, GSI preporuča prebacivanje
mjenjača u viši stupanj. S druge strane,
kada se na zaslonu pojavi SHIFT DOWN
ikona
, GSI preporuča prebacivanje
mjenjača u niži stupanj. Signaliziranje na instrument ploči osta
-je upaljeno sve dok vozač ne promijeni
stupanj prijenosa ili dok se uvjeti vožnje
ne vrate na stanje kada više nije po
-trebna promjena stupnja prijenosa kako
bi se smanjila potrošnja goriva.
KONTROLNE TIPKE
Sl. 39: Za pomicanje po izborniku
i opcija prema gore, te za povećavanje
prikazane vrijednosti.
SET/
: kratko pritisnite za prikaziva-nje izbornika i/ili za pomicanje na slje-deći izbornik ili za potvrđivanje tražene
opcije u izborniku. Duže pritisnite za
vraćanje na standardni prikaz.
: za pomicanje po izborniku i
odabir opcija prema dolje, te za sniža-vanje prikazane vrijednosti.
VAŽNO Tipkama
i aktivi-rate različite funkcije prema sljedećim
situacijama:
38
